Программирование джойстиков от VKB

Recommended Posts

12 часов назад, Alex_Oz сказал:

Не стоит. Это устаревшие функции. Возможности собирать и проверять всевозможные конфигурации - напрочь отсутствует. Кроме того, ни разу на форумах не встречал упоминаний об используемости столь широкого функционала. Особенно когда требуется поддержка коммьюнити - это самое коммьюнити просто отсутствует.

То есть оставаться на 1.95А? А устаревший - это SPI2, или что то другое имелось ввиду ?

Если переключить плату на последовательное подключение к SPI -1 тогда можно надеяться на поддержку?

Share this post


Link to post
Share on other sites

Тогда можно надеяться на самовыпиливание фантома :). Свою решил так - подключил плату из ручки KG12, к ней 7 кнопок и A-Mars твиста (работает в руде). К ней, правда, не подключить энкодер :( И перешел на NG версию.

Edited by -DED-Ron
  • Like 1
  • Upvote 1

Share this post


Link to post
Share on other sites

Пока останусь на этой прошивке, как созрею - буду что та думать.

Share this post


Link to post
Share on other sites

Объясните пожалуйста в чем принцип ?
Гашетку превращаем в ось ?

и как ето сделать )

Share this post


Link to post
Share on other sites

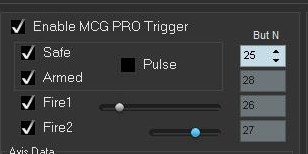

В симе назначаем кнопки Safe, Armed, Fire1 по нужным позициям зума.

Fire1 настраиваем уровень  так, чтобы кнопка срабатывала при легком нажатии.

Собственно на огонь есть кнопка 3 (механика) и Fire 2 c настраиваемым уровнем.

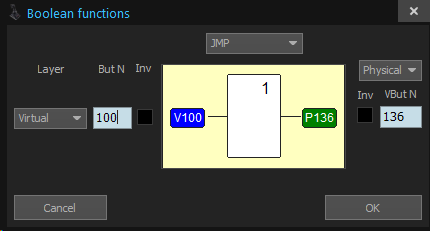

Если сим имеет зум только на оси - джамперами прокидываем эти кнопки на физический уровень, там их биндим с Trimmer Set на выделенную виртуальную ось с нужными положениями оси.

Edited by Alex_Oz
  • Like 2
  • Thanks 2

Share this post


Link to post
Share on other sites

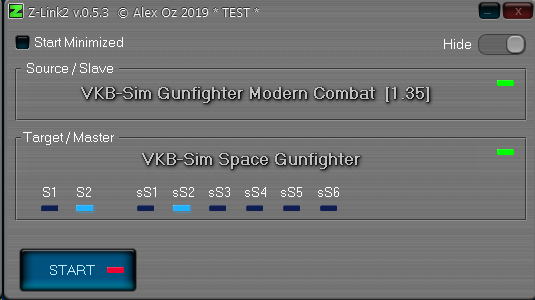

В ZLink-е добавлена индикация транслируемых для ведомого шифтов/сабшифтов мастера для визуального контроля.


Edited by Alex_Oz
  • Like 2

Share this post


Link to post
Share on other sites

@Alex_Oz

@VictorUs

вопрос по поводу прошивок :



1)На VKB FTP крайная прошивка: BB_GF_v1_95_B

В текстовом файле все чтко прописанно:

 VKB-Sim BlackBox controller for Gunfighter
 Version: 1.95.B
 Firmware for MCG grip: _BlackBox_GF_MCG_v1_95_B.vkb
 Firmware for MCG-Pro grip: _BlackBox_GF_MCG_PRO_v1_95_B.vkb
 VKBDevCfg-C version: 0.89.1.8
 WIZZO_GF version: 0.98



1) VKBDevCfg-C version: 0.89.1.8 - Антивирус жалуется на вирус!

2) Скачал тот же VKBDevCfg-C version: 0.89.1.8 из Архива Алекса - тоже жалуется на вирус.
Скачал другие версии конфигуратора - антивирус не жалуется

3) Алекс - как знать какая версии конфигуратора нужна для прошивки - я не нашел где Вы подписываете.

Например _BlackBox_GF_MCG_PRO_v1_96_7 - какой ему нужен конфигуратор ( я на абум не хочу пробовать - лучше переспрошу )

Share this post


Link to post
Share on other sites

У Алекса в подписи этот адрес, там по 2 синих ссылки (разницы нет с какой - одинаково) для прошивок и конфигуратора. Бери крайнее - не ошибешься. Для космосимы в прошивках своя папка.

  • Upvote 1

Share this post


Link to post
Share on other sites

Я видел его. В любом случае там жалоба на вирус - может нужно проверить. Вечером попробую крайний конфигуратор.

Share this post


Link to post
Share on other sites

смотрите на вирустотал . Если ругаются серьёзные анитвирусы - будем разбираться. Если всякая шелупонь - ну так они работают. Это их работа - доказывать полезность.Хоть и мнимую.



Проверил крайний (думаю что на остальных результат будет таким же)



"Знаменитые" CrowdStrike Falcon и Trapmine  обнаружили угрозу,  остальные 68 успешно проспали. Видимо хреново работают.

Edited by Alex_Oz
  • Like 1

Share this post


Link to post
Share on other sites

У меня тоже было - несколько месяцев - с одного компа качается без вопросов, на другом гугль блочит. Потом оказалось, что если забросить на яндекс диск, то с него - пожалуйста. Я успокоился, Хотя тоже пробовал мучать Алекса беспочвенными вопросами)))

А потом попросту прошло. Локальный злобный глюк.



Share this post


Link to post
Share on other sites

@Alex_Oz и/или другие увереннные пользователи конфигуратора, подскажите, пожалуйста с настройкой GF. Захотелось сузить рабочий диапазон хода джойстика так, чтобы максимальное значение достигалось на 60-70% отклонения ручки (пока у кулачка #10 не началась крутая горка усилия).



Пока придумал поставить верхнюю мертвую зону на максимум — 25%. Работает как надо, но ради проверки хочется ещё.



Текущие настройки такие:





ЗЫ: пружинки 50+40 на каждую ось, ручка Космосима без удлинителя. Поэтому до края тяжело тянуть.



Edited by MongolXP

Share this post


Link to post
Share on other sites

Можно пойти более кардинально - при калибровке не махайте по всему физическому диапазону, а ограничте в нужной именно вам. Так сказать, покажите "берега" в которых будет течь река. А можно кривые выше 128 (зеленая линия =100%) задрать. Все в ваших руках.

  • Upvote 1

Share this post


Link to post
Share on other sites

Именно так - входным  диапазоном. Вручную 25 % поймать тяжело, можно просто умножить коэффициенты KD_HI/KD_LO на 1.25.

Мертвую зону сверху - в ноль.

Это даст чуток выигрыш по шумам, поскольку фильтры отключены. Но в принципе можно и как описано.

Trh в такой настройке значения не имеет.

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites

Спасибо, Алекс - то, что нужно!

А есть ли кривая усилия для кулачков #10? Чтобы теоретическим путём подобрать оптимальный диапазон. Насколько я понял, мне понравилась именно линейность в данных настройках.

Share this post


Link to post
Share on other sites

@-DED-Ron

есть канал в Дискорде где можно поговорить с продвинутыми ползователями ?
А то у меня вопросов море )))


Edited by =19fab=Zorik79

Share this post


Link to post
Share on other sites

В дискорде это бесполезно для всех. К тому же там светофоры-гидранты напрягают.

Здесь хоть как-то может оказаться полезным хоть кому-нибудь.

Посему - излагайте постановку задачи со всеми вводными, будем разбираться.



PS

Возвращаю джампер в названии (NG) для легаси








17 часов назад, MongolXP сказал:

Спасибо, Алекс - то, что нужно!

А есть ли кривая усилия для кулачков #10? Чтобы теоретическим путём подобрать оптимальный диапазон. Насколько я понял, мне понравилась именно линейность в данных настройках.



Это к Илье с крипоанализатором

  • Like 1

Share this post


Link to post
Share on other sites

Спасибо @-DED-Ron

Настроили: дополнительные оси на Brake trigger . Хатку, trigger и ещё пару интересных фичей. (Могу поделится профилем ).

В DCS проверил работает.



Я на работе использую OneNote чтобы делится инфой со всеми кто приходит в наш проэкт плюс просто полезная инфа по работе. Может построить что-то подобное онлайн. Так чтобы был удобный доступ и поиск по топикам ? Если да - нужно подумать где это удобнее сделать. (Активным пользователя дать права write). И закинуть в общий доступ.



профиль для Gunfighter + MCG PRO и педали T-Rudder подключены к BlackBox

если хотите установить профиль прошиваемся через 89.60 на прошивку v1.96.7

Конфигуратор VKBDevCfg-C_v0.89.60

Прошивка: _BlackBox_GF_MCG_PRO_v1_96_7.vkb

1.967_Virtual_pedal_Trigger_Gen.zip

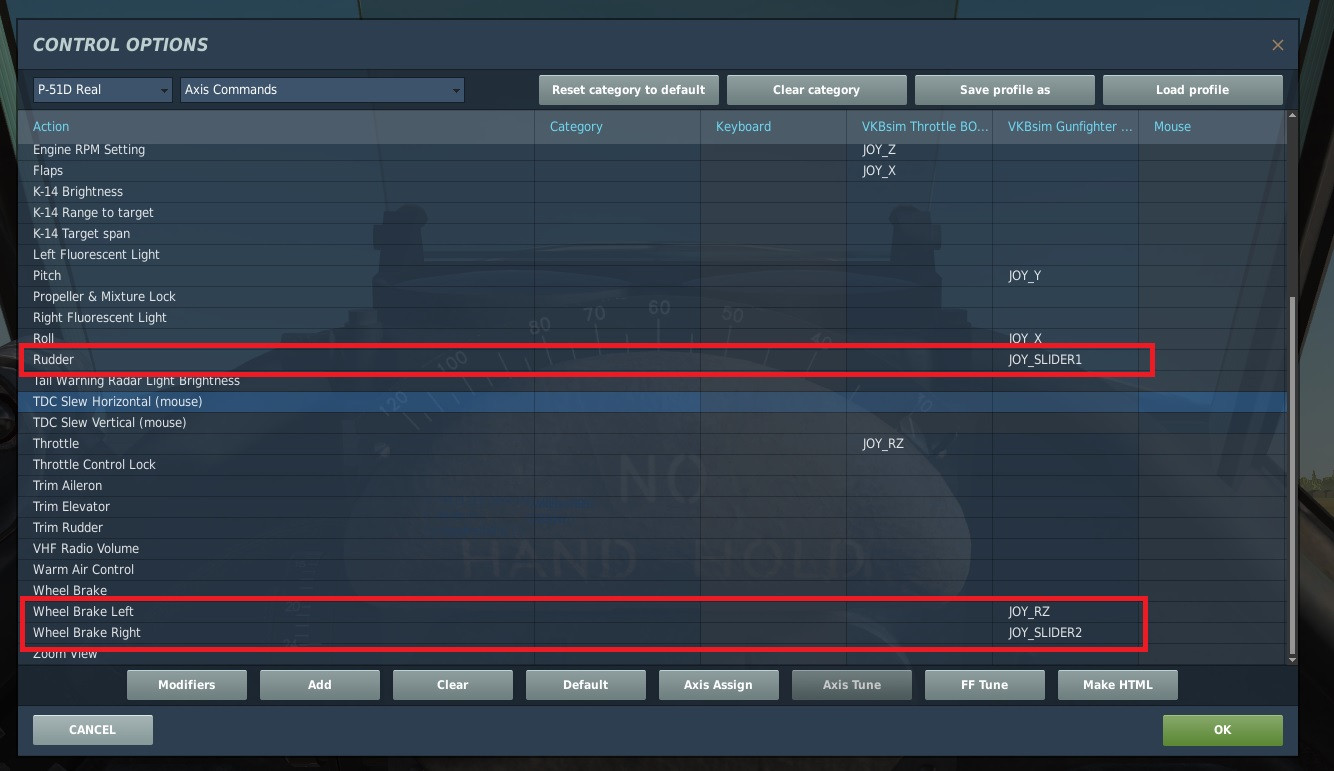

В DCS настраивать подели + тормоза вот так: ( выбираем оси вручную):










Edited by =19fab=Zorik79

Share this post


Link to post
Share on other sites

Вот так вот настроил по совету @Alex_OzF

Скрытый текст

Сначала откалибровал с такими настройками:




Потом в JoyTester отмерил комфортный для себя рабочий диапазон:


Получилось примерно 75% или множитель 1.33.



Умножил значенияKdHi и KdLo из первого скрина на 1.33:




Первый вылет дал очень позитивные результаты.

Правда, я усугубил эксперимент тем, что аналогичную процедуру проделал и для левой руки, но не заметил там пружинки (там стояли очень мягкие 10+10 на каждую ось.) Кажется, нужны пружины потуже.

Share this post


Link to post
Share on other sites

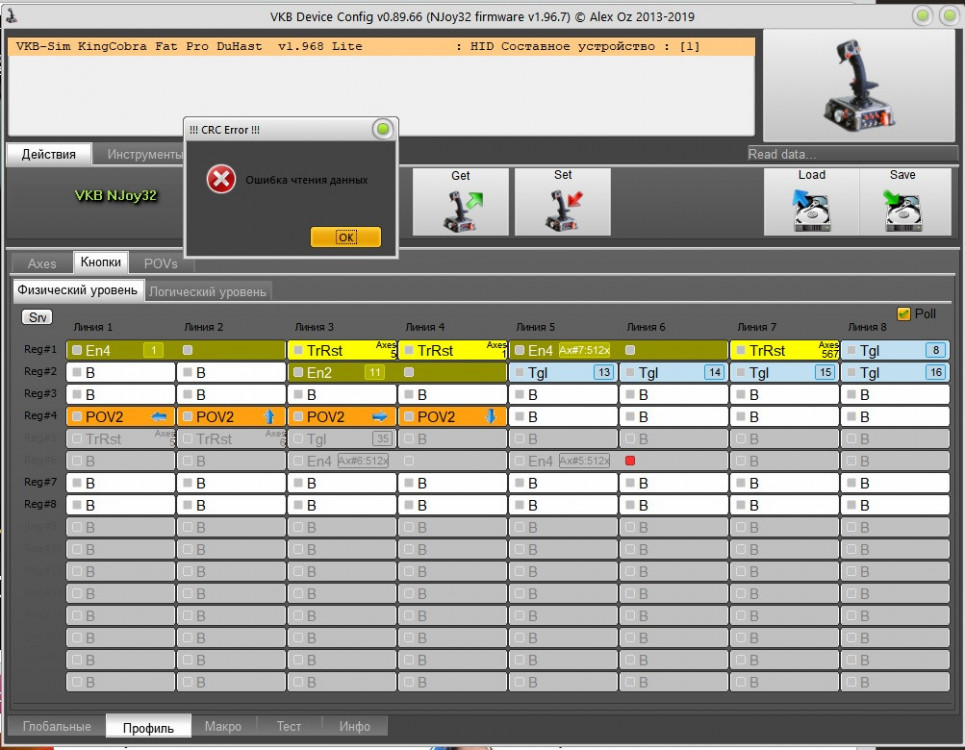

После прошивки тестовой версии не чего не работает , получается как то так

Скрытый текст

901938177_1.thumb.jpg.e9a80251c920c1e603696b542c9f41ca.jpg364869265_.thumb.jpg.8a466056d88dd04928e23105a4dc503d.jpg



Share this post


Link to post
Share on other sites

@DuHast ваш конфигуратор 89.66 для версии 1.96.7. а вы прошивали более новую версию 1.96.8.

Что делать ? Думаю Вы поняли.

Share this post


Link to post
Share on other sites

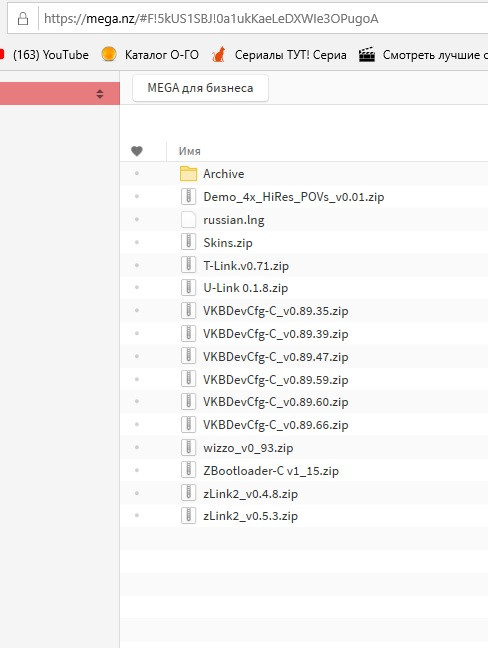

=19fab=Zorik79 спасибо, только свежей конфигуратора не вижу



Скрытый текст




Edited by DuHast

Share this post


Link to post
Share on other sites

@DuHast согласен. Может взять конфигуратор 89.66 и прошить 1.96.7 ?

хотя я не совсем уверен что в данной ситуации это правильно.

Попробуйте или дождитесь ответ Гуру.

Share this post


Link to post
Share on other sites

пока сижу на 1.95.А,  в 1.96.7 SPI2 не работает должным образом, что меня не совсем устраивает.  Прошиваюсь, смотрю работу spi2, откатываюсь.

Share this post


Link to post
Share on other sites

1.96.8  без изменений по SPI, но много всякого в общем движке - поэтому то что не работает вообще вполне вероятно.

Спасибо.

Share this post


Link to post
Share on other sites

@Alex_Oz

а какой нынче принцип отката прошивки ? Помню (когда джойстик вообще не распознавался ) - мне приходилось замыкать jumper и устанавливать самую первую прошивку через bootloader + самую первую прашивку.
А вот как делать обычный downgrade ?

заодно почитал о SPI

https://en.wikipedia.org/wiki/Serial_Peripheral_Interface



Share this post


Link to post
Share on other sites

Точно также как и обновление :)



Иногда может оказаться полезным  хард-ресет - когда контроллер жив, но окирпичился из-за настроек.

  • Thanks 1

Share this post


Link to post
Share on other sites

Кстати, после разборки/сборки GF перестала работать осьY, помог хард-ресет.

  • Confused 1

Share this post


Link to post
Share on other sites

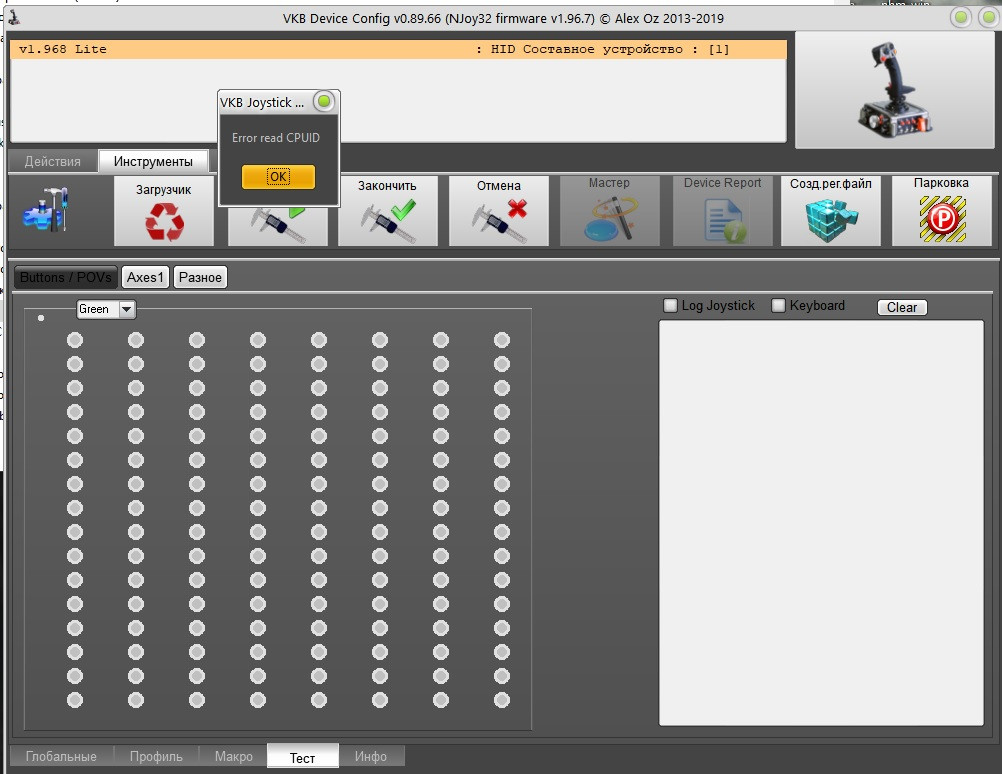

15 часов назад, DuHast сказал:

После прошивки тестовой версии не чего не работает , получается как то так

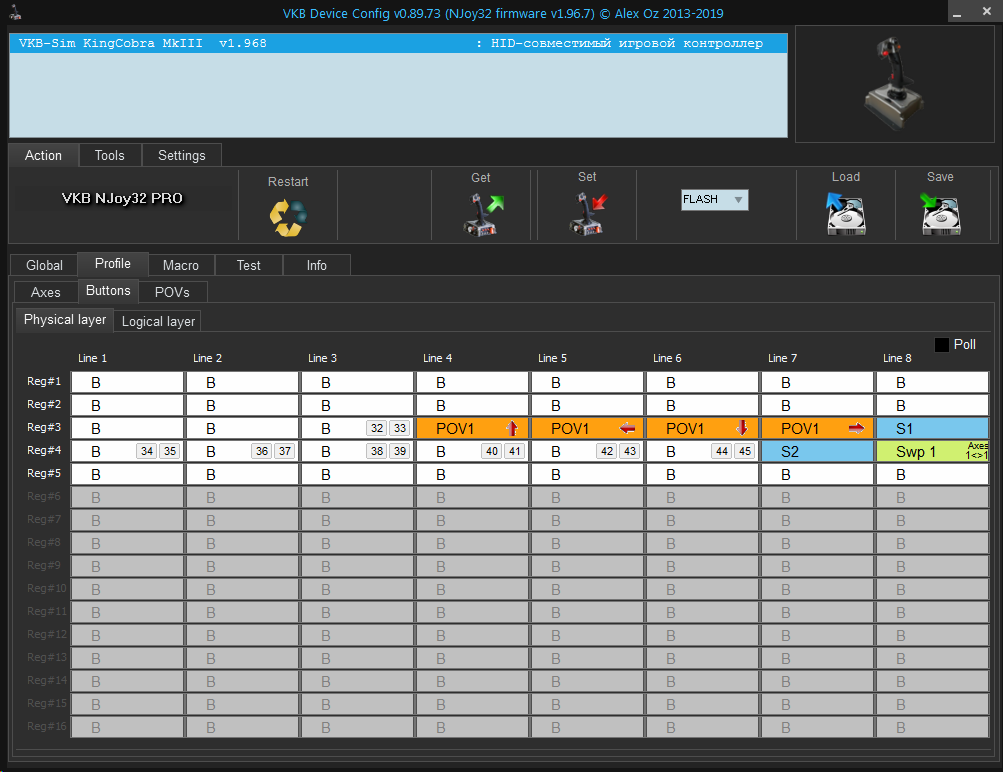

Проверил - крамолы не вижу.


Скрытый текст







Почему-то у Вас lite контроллер стал?

На других версиях нормально PRO?

  • Upvote 1

Share this post


Link to post
Share on other sites
6 часов назад, Alex_Oz сказал:

Почему-то у Вас lite контроллер стал?

На других версиях нормально PRO?

 Да, в первый раз такое встретил, откатился назад, всё нормально.

Share this post


Link to post
Share on other sites
9 часов назад, Alex_Oz сказал:

Почему-то у Вас lite контроллер стал?

На других версиях нормально PRO?

Бывает такое. Проходит после перепрошивки.

Share this post


Link to post
Share on other sites

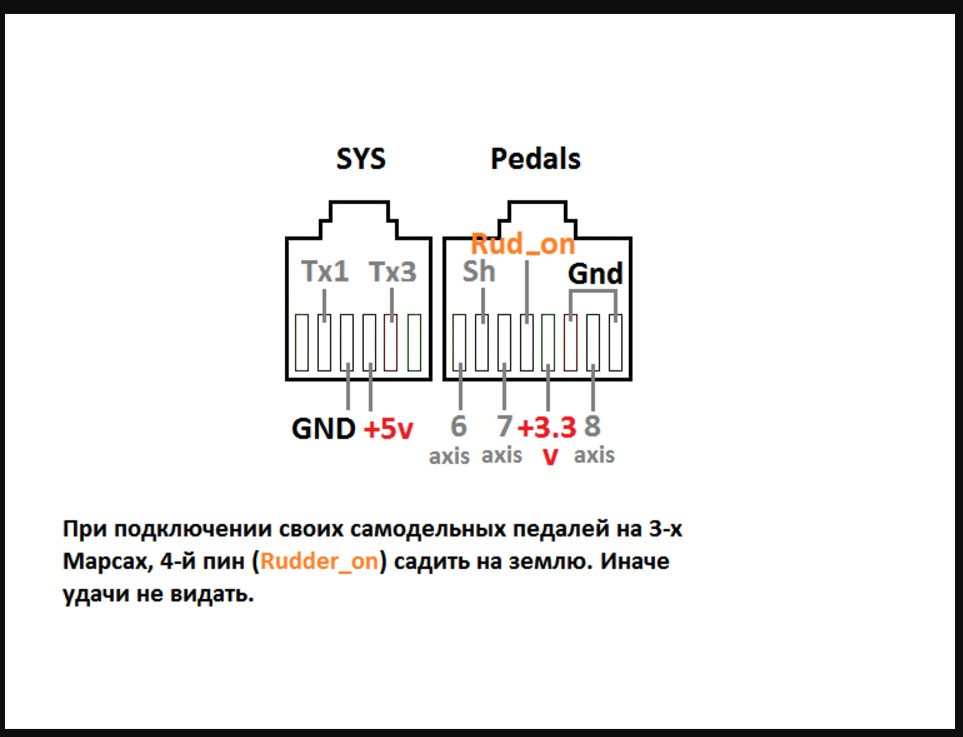

педали имеют 3-х контактный МАРС.

Подключены в Гладиатор Про так


Всё работало прекрасно,но я решил укоротить шнур от педалей к Гладиатору.

Укоротил,подпаял 3 контакта от МАРСа к остаткам шнура(Средний 8-й,1-й axis с короткого края,4-й Rud on с длинного края МАРСа),но не работает.

Напомните,плиз,какие ещё там нужно контакты соединить между собой?

Что значит 4-й пин Rudder_ on садить на землю?

Edited by huligan

Share this post


Link to post
Share on other sites
18 минут назад, huligan сказал:

педали имеют 3-х контактный МАРС.

Подключены в Гладиатор Про так


Всё работало прекрасно,но я решил укоротить шнур от педалей к Гладиатору.

Укоротил,подпаял 3 контакта от МАРСа к остаткам шнура(Средний 8-й,1-й axis с короткого края,4-й Rud on с длинного края МАРСа),но не работает.

Напомните,плиз,какие ещё там нужно контакты соединить между собой?

Что значит 4-й пин Rudder_ on садить на землю?

4 контакт замкнуть с GND

Share this post


Link to post
Share on other sites

И что такое 2-й пин "Sh" ?


Только что, night_fighter сказал:

4 контакт замкнуть с GND

так у меня ж на GND (8-й контакт) уже один из пинов МАРСа приходит

Share this post


Link to post
Share on other sites
1 минуту назад, night_fighter сказал:

И на 4 контакте есть земля?

4-й контакт у меня-это средний пин МАРСа

на землю идёт один из крайних пинов МАРСа

Share this post


Link to post
Share on other sites
2 минуты назад, huligan сказал:

4-й контакт у меня-это средний пин МАРСа

на землю идёт один из крайних пинов МАРСа

И раньше так же было?

Share this post


Link to post
Share on other sites

Sh - это Shield.

Скрытый текст

Смешались в кучу люди, кони , птицы.

С таким подходом MaRS может и не завестись.



Edited by Vumpel18
  • Upvote 1

Share this post


Link to post
Share on other sites
3 минуты назад, night_fighter сказал:

раньше так же было?

Прошу прощения,перепутал!!!

средний пин МАРСа идет на землю

или я их наоборот представляю и тогда средний идёт на ось.

AXIS у МАРСа где?

Edited by huligan
