VictorUs

Программирование джойстиков от VKB

Recommended Posts

5 минут назад, huligan сказал:

Прошу прощения,перепутал!!!

средний пин МАРСа идет на землю

или я их наоборот представляю и тогда средний идёт на ось.

AXIS у МАРСа где?

Центральный контакт на марсе - сигнал

  • Thanks 1
  • Upvote 1

Share this post


Link to post
Share on other sites
Только что, night_fighter сказал:

Центральный контакт на марсе - сигнал

Ага!ВСЁ! Всем спасибо!Разобрался:)

Так работает!!!

Share this post


Link to post
Share on other sites
1 минуту назад, huligan сказал:

Ага!ВСЁ! Всем спасибо!Разобрался:)

Так работает!!!

Удачи в небе👍

  • Thanks 1

Share this post


Link to post
Share on other sites

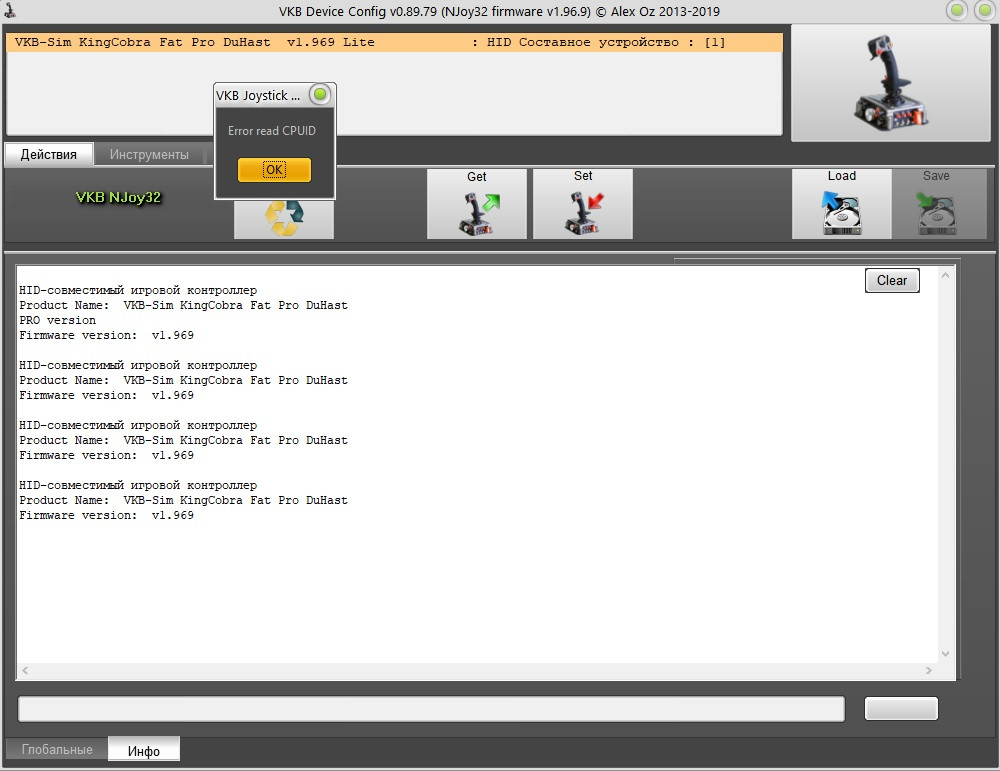

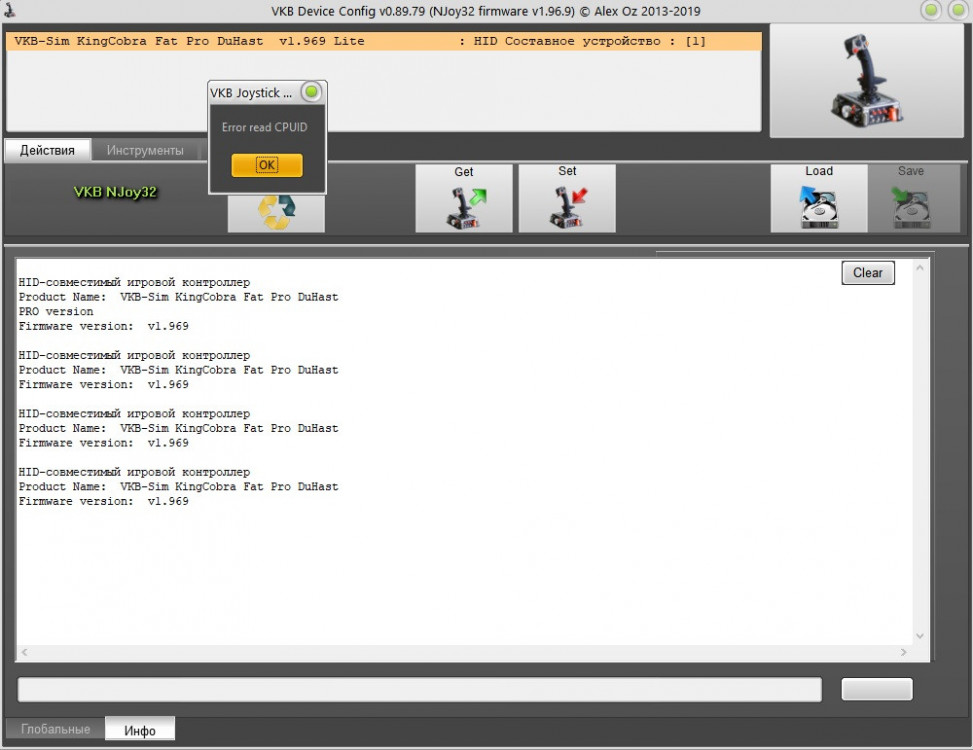

Прошился _KingCobra_Fat_v1_96_9, теперь при использовании кнопок подключённых к SPI2 контроллер просто зависает, помогает передёргивание USB,  если не использовать SPI2 то всё работает отлично.

Скрытый текст






Хотя наверно так и должно быть 😢

Share this post


Link to post
Share on other sites

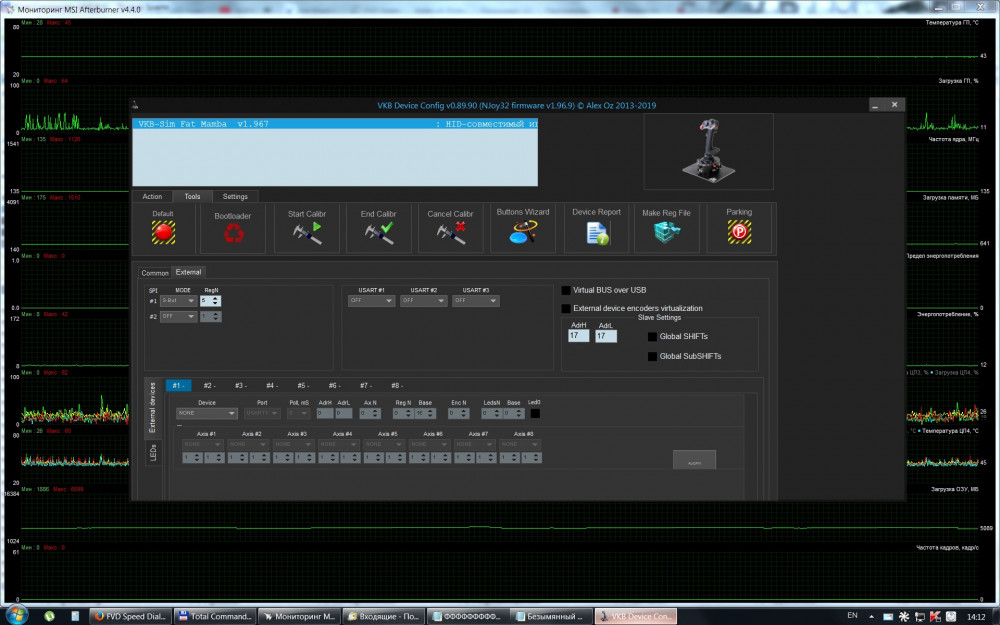

Windows7, 1920x1200, размер шрифта "Средний - 125%"
VKBDevCfg-C_v0.89.90 выглядит так:


  • Confused 1

Share this post


Link to post
Share on other sites
В 13.02.2019 в 14:42, Alex_Oz сказал:






Взаимно!

Добрый день! теперь вопрос - как это все совместить с ручкой GF MCG Pro - Установил прошивку _BlackBox_GF_MCG_PRO_v1_96_7, прошивка _BlackBox_TRudder_v1_96_7 пропала.

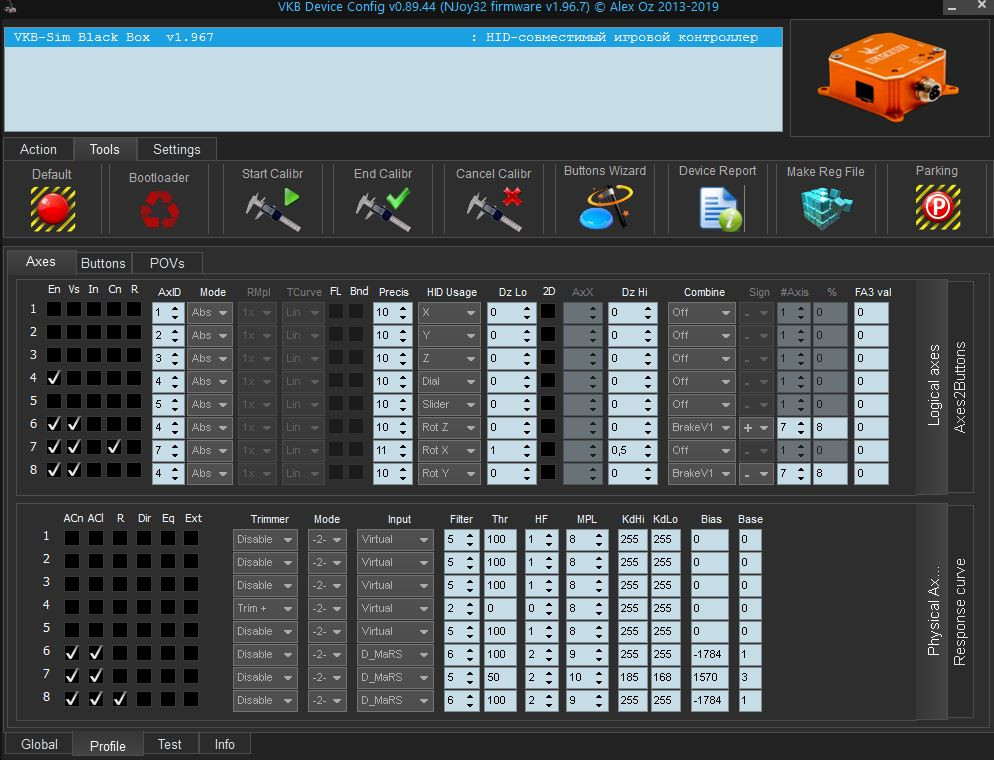

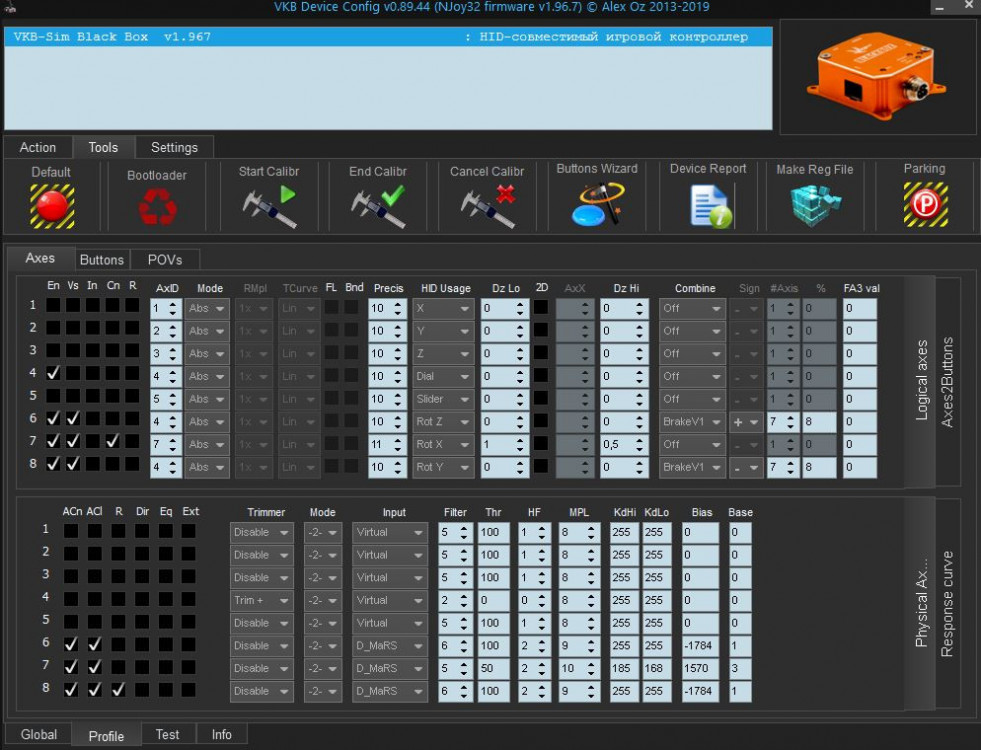

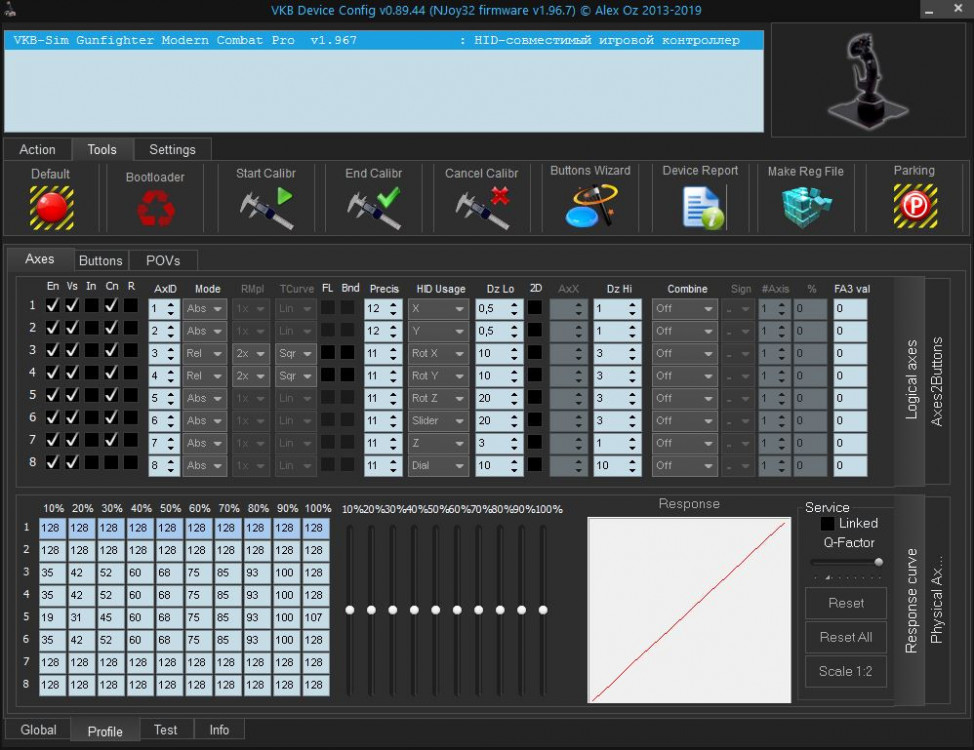

Сейчас выглядит все вот так - как настроить тормоза?


Share this post


Link to post
Share on other sites
3 часа назад, Horus сказал:

Windows7, 1920x1200, размер шрифта "Средний - 125%"
VKBDevCfg-C_v0.89.90 выглядит так:

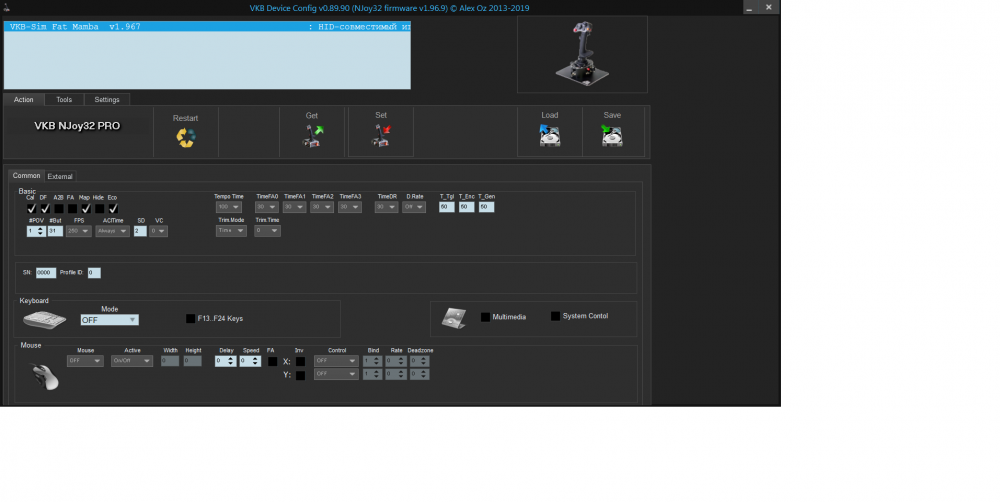

Начиная с версии VKBDevCfg-C_v0.89.35

Share this post


Link to post
Share on other sites
3 часа назад, Horus сказал:

Windows7, 1920x1200, размер шрифта "Средний - 125%"
VKBDevCfg-C_v0.89.90 выглядит так:



Делайте скриншоты либо с помощью спец. софта, либо нажав Alt+PrtScreen. Разобрать невозможно. Неоднократно говорилось.

Share this post


Link to post
Share on other sites



1 час назад, VictorUs сказал:

Делайте скриншоты либо с помощью спец. софта, либо нажав Alt+PrtScreen. Разобрать невозможно. Неоднократно говорилось.

Так начиная с версии VKBDevCfg-C_v0.89.35


Share this post


Link to post
Share on other sites
3 часа назад, VogelS сказал:

Добрый день! теперь вопрос - как это все совместить с ручкой GF MCG Pro - Установил прошивку _BlackBox_GF_MCG_PRO_v1_96_7, прошивка _BlackBox_TRudder_v1_96_7 пропала.

Сейчас выглядит все вот так - как настроить тормоза?

По прошивке - вы хотите поставить 2 на одно устройство? Одна прошивка на одно устройство. По настройке особых отличий не будет, разве что не надо назначать кнопку и вместо нее управляющей будет ось гашетки тормоза ручки MCG.





Share this post


Link to post
Share on other sites
1 минуту назад, night_fighter сказал:

По прошивке - вы хотите поставить 2 на одно устройство? Одна прошивка на одно устройство. По настройке особых отличий не будет, разве что не надо назначать кнопку и вместо нее управляющей будет ось гашетки тормоза ручки MCG.





Да, я холчу к одному блекбоксу повесить  педали и джойстике. Но прошивая джойстик, пропадает прошивка педалей и соответственно все оси пере назначаются. Вот скрин, пока подключены только педали с тормозоми.


Share this post


Link to post
Share on other sites
26 минут назад, VogelS сказал:

Да, я холчу к одному блекбоксу повесить  педали и джойстике. Но прошивая джойстик, пропадает прошивка педалей и соответственно все оси пере назначаются. Вот скрин, пока подключены только педали с тормозоми.

Прошиваете прошивкой для MCG блекбокс, и руками донастраиваете виртуальные тормоза.

  • Like 1

Share this post


Link to post
Share on other sites
24 минуты назад, night_fighter сказал:

Прошиваете прошивкой для MCG блекбокс, и руками донастраиваете виртуальные тормоза.

Какой именно прошивкой? _BlackBox_GF_MCG_PRO_v1_96_7.vkb - этой?

Share this post


Link to post
Share on other sites
2 минуты назад, VogelS сказал:

Какой именно прошивкой? _BlackBox_GF_MCG_PRO_v1_96_7.vkb - этой?

Ага

Share this post


Link to post
Share on other sites

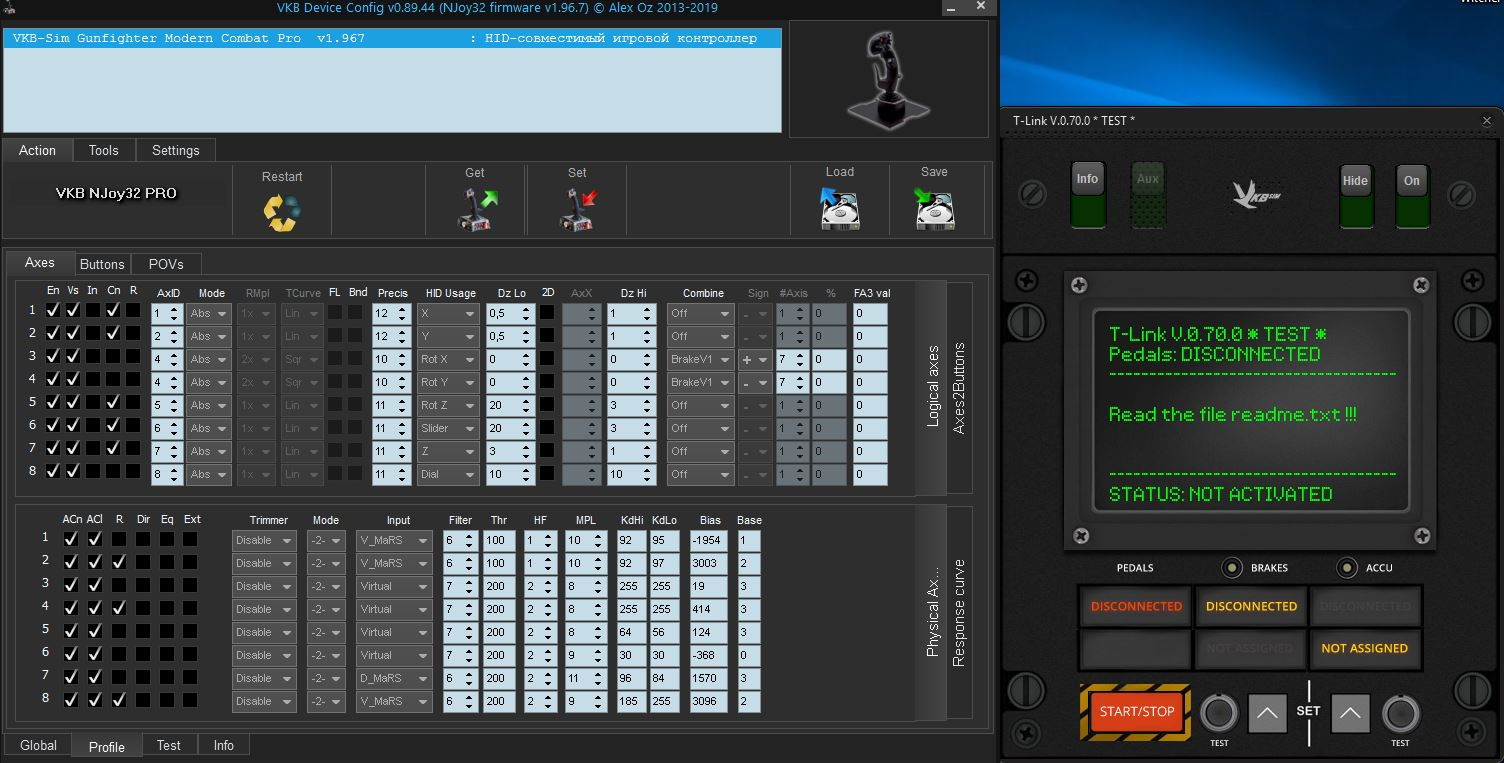

Что не так?




Share this post


Link to post
Share on other sites
5 минут назад, VogelS сказал:

Что не так?

А для чего t-link? Выше я давал ссылку на свой пост с инструкцией по настройке - у вас по сути та же ситуация. T-link не нужен если педали и рус подключены к одному контроллеру.

И еще - оси тормозов работают во вкладке test?

  • Upvote 1

Share this post


Link to post
Share on other sites
Posted (edited)
5 минут назад, night_fighter сказал:

А для чего t-link? Выше я давал ссылку на свой пост с инструкцией по настройке - у вас по сути та же ситуация. T-link не нужен если педали и рус подключены к одному контроллеру.

Педаль работает как тормоз на одно колесо, тормоз руса работает на 2 колеса одновременно.

Но, если дана левая педаль на 50%, то нажимая тормоз на русе, усилие левого торомоза оставалось на 50% пока усилие правого не сравняется.

Сейчас усилие левого тормоза сбрасывается к нулю и резко скачет вверх.

Edited by VogelS

Share this post


Link to post
Share on other sites
5 минут назад, VogelS сказал:

Педаль работает как тормоз на одно колесо, тормоз руса работает на 2 колеса одновременно.

Но, если дана левая педаль на 50%, то нажимая на тормоз на русе, усилие левого торомоза оставалось на 50% пока усилие правого не сравняется.

Сейчас усилие левого тормоза сбрасывается к нулю и резко скачет вверх.

% пробовали выставить не нулевые, какой результат?

Share this post


Link to post
Share on other sites
Только что, night_fighter сказал:

% пробовали выставить не нулевые, какой результат?

о чем вы?

Share this post


Link to post
Share on other sites
Posted (edited)
4 минуты назад, night_fighter сказал:


на что это влияет?



Кстати, видел где то инструкцию по калибровке mcg pro, и не могу найти, там было описание последовательности, не подскажите, где можно скачать?

Edited by VogelS

Share this post


Link to post
Share on other sites

Порог начала работы оси тормоза.

  • Upvote 1

Share this post


Link to post
Share on other sites
2 минуты назад, night_fighter сказал:

Порог начала работы оси тормоза.

вы не поняли. это не то.

Суть в другом - если вы уже дали усилие на одно колесо с помощью педали, и хотите затормозить двумя колесами, то при нажатии тормоза руса, усилия должны с начало сравняться, а потом уже вместе идти дальше.

Алекс появиться, ответит - он в курсе.

Share this post


Link to post
Share on other sites

Процедура калибровки есть в этом посте



По тормозам, есть вероятность что это нажатие ручки тормоза на РУС дает такой результат, так как при использовании обычной кнопки на тормозе управляющая ось у нас возрастает до 100% без возможности дозировки. Но это не точно - надо проверять.

Share this post


Link to post
Share on other sites
1 час назад, =19fab=Zorik79 сказал:

@VogelS бери мой профиль. Тут педали , виртуальные тормоза , POV / 2 Оси. Вообщем всё что нужно. И самое главное картинки

  Показать содержимое



Не могли бы пояснить способ использования гашетки?

Share this post


Link to post
Share on other sites
Posted (edited)
4 часа назад, VogelS сказал:

Не могли бы пояснить способ использования гашетки?

Много букв.



Всё просто : это ось с кнопкой ( и не одной )
Поэтому для начала её нужно откалибровать. Из-за ограничений винды, 8 осей на девайс, мы не можем видеть ось гашетки как остальные оси в конфигураторе.
Переведите гашетку в центральное положение
Запустите калибровку. ( можно использовать частичную калибровку)
Откиньте гашетку (наверх)
Нажмите гашетку. Она переходит от крайнего верхнего положения в нижнее.
Возвращаем гашетку в центр и сохраняем параметры.
По поводу кнопок я хотел бы что бы Вы сами зашли в тестер кнопок и посмотрели какие кнопки нажимаются и тогда все станет ясно.
Я не совсем понял как работает на уровне железа (самому интересно). По моему тут только 1 физическая кнопка #3, остальные срабатывают по настраевыемым зонам.
Так например Fire 1 и Fire 2 можно настроить в IL2 на «пушки» и «пулемёты», а потом в конфигураторе свести в одну область срабатывания (ползунок). А можно настроить на zoom.







Edited by =19fab=Zorik79

Share this post


Link to post
Share on other sites

Подскажите, пожалуйста, как как из шифта сделать обычную кнопку на gladiator pro mk2 с ручкой KG12?

Нашёл как, вопрос снимается.

Share this post


Link to post
Share on other sites
3 часа назад, =19fab=Zorik79 сказал:

Много букв.

  Показать содержимое

Всё просто : это ось с кнопкой ( и не одной )
Поэтому для начала её нужно откалибровать. Из-за ограничений винды, 8 осей на девайс, мы не можем видеть ось гашетки как остальные оси в конфигураторе.
Переведите гашетку в центральное положение
Запустите калибровку. ( можно использовать частичную калибровку)
Откиньте гашетку (наверх)
Нажмите гашетку. Она переходит от крайнего верхнего положения в нижнее.
Возвращаем гашетку в центр и сохраняем параметры.
По поводу кнопок я хотел бы что бы Вы сами зашли в тестер кнопок и посмотрели какие кнопки нажимаются и тогда все станет ясно.
Я не совсем понял как работает на уровне железа (самому интересно). По моему тут только 1 физическая кнопка #3, остальные срабатывают по настраевыемым зонам.
Так например Fire 1 и Fire 2 можно настроить в IL2 на «пушки» и «пулемёты», а потом в конфигураторе свести в одну область срабатывания (ползунок). А можно настроить на zoom.



  Показать содержимое



По поршневым понятно, а в современной авиации какое применение?

Share this post


Link to post
Share on other sites
4 минуты назад, VogelS сказал:

По поршневым понятно, а в современной авиации какое применение?

Всему предел ваша фантазия. На Fire1 можно поставить захват цели. fire 2 - пуск ракет.

Мне самому интересно какие решения есть. Полистайте эту ветку - точно что то найдёте.

  • Upvote 1

Share this post


Link to post
Share on other sites
Posted (edited)

теоретически, к Njoy32 можно подключить e-ink display?

Edited by =19fab=Zorik79

Share this post


Link to post
Share on other sites

Только теоретически. Практически же время, которое могло быть использовано на это - безвозвратно потеряно в предыдущие три года.

Боюсь что уже вернуться к интерфейсам LCD - без шансов.

Share this post


Link to post
Share on other sites

Коллеги, кто тестировал энкодеры в режиме осей?



насколько плавным получается отклик?

  • Upvote 1

Share this post


Link to post
Share on other sites
Posted (edited)




Самый малый шаг 1x = 1:8192 для униполярной оси или 1:16k для двуполярной. Под шифтами скорость (и/или целевую ось ) можно менять.






Edited by Alex_Oz
  • Like 2

Share this post


Link to post
Share on other sites

теоретически ( через jumper ) можно переключать енкодер <> Ось ?

Share this post


Link to post
Share on other sites

Теоретически - да, джамперы Ph-Ph могут сработать. Но будет задержка на такт (4 mS)

  • Thanks 1

Share this post


Link to post
Share on other sites
13 часов назад, Alex_Oz сказал:

Самый малый шаг 1x = 1:8192 для униполярной оси или 1:16k для двуполярной. Под шифтами скорость (и/или целевую ось ) можно менять.



Алекс, а этот функционал можно пощщупать на Толстой Кобре?

У меня, просто, нет джойстика на БлэкБоксе, где можно посмотреть работу с энкодрами - только старый "двухэтажный" NJoy32..

А то вот товарищи инженеры затеяли тихую революцию. Только вот тесты вызывают сильные сомнения...

Share this post


Link to post
Share on other sites

Т.е. ты думаешь, что функционал для BB пишется отдельно и будет как-то отличаться от такого же для Fat?

Share this post


Link to post
Share on other sites
Posted (edited)
2 часа назад, FrAG_archer сказал:

Алекс, а этот функционал можно пощщупать на Толстой Кобре?



Года два или три уже как  :)



Условие теста :

https://forum.il2sturmovik.ru/topic/6689-tecs-первый-взгляд/?do=findComment&amp;comment=680606



Интересно было бы посмотреть - как сделать, скажем, 10 оборотов энкодера с идеально постоянной угловой скоростью. Как перехватывать не прерывая вращения и не меняя скорости?



Edited by Alex_Oz
  • Thanks 1

Share this post


Link to post
Share on other sites

PS

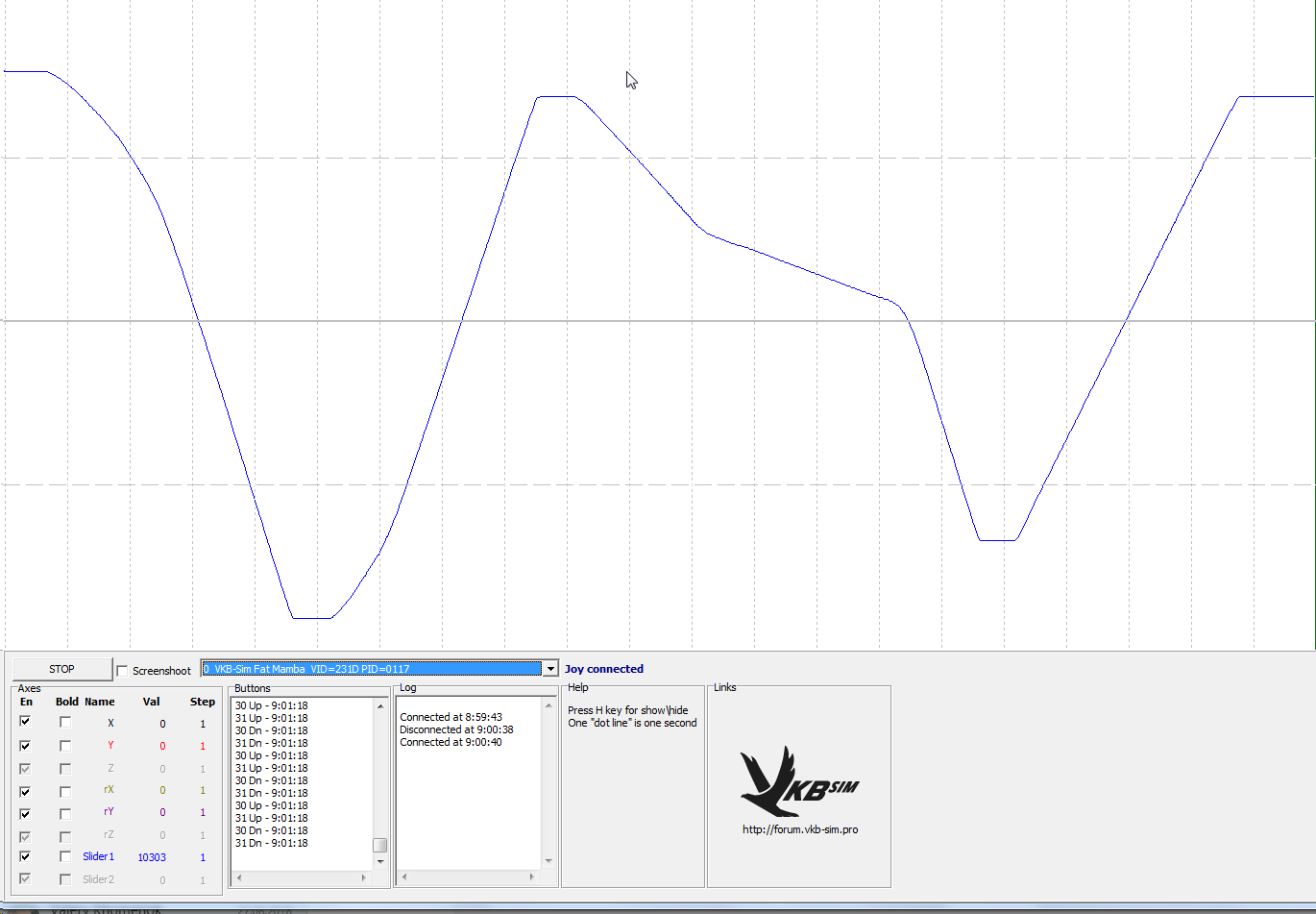

Вращение энкодера шуруповертом  с переменной скоростью :)

image.thumb.png.7b9fa2b63ed3af3a73632c342a3ab3d1.png  image.thumb.png.4a6de85ec607d9ebe642a202e64852ed.png
