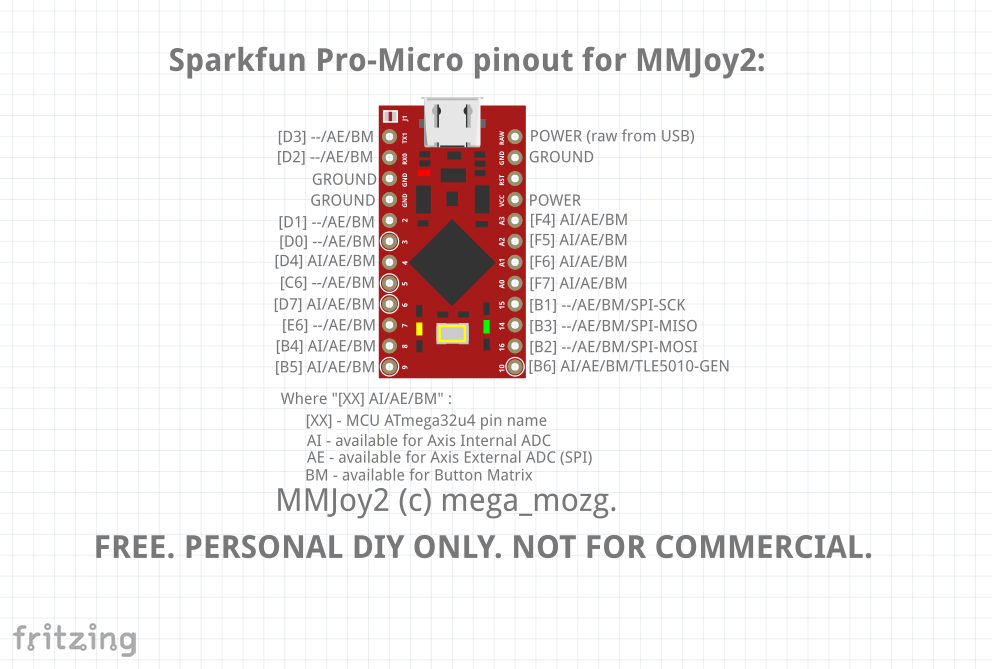

Volgolet_34 1 Posted October 28, 2020 Share Posted October 28, 2020 Значит магрезы можно подключать к MMJOY2. Три датчика: на F5, F6 и F7, правильно ? Link to post Share on other sites
Vumpel18 1140 Posted October 28, 2020 Share Posted October 28, 2020 Да. 1 Link to post Share on other sites
=SOVA=Teiger 218 Posted October 28, 2020 Share Posted October 28, 2020 (edited) 1 час назад, Volgolet_34 сказал: Значит магрезы можно подключать к MMJOY2. Три датчика: на F5, F6 и F7, правильно ? Самый первый пост выглядит так "подключение оси аналоговые: резисторы, холлы, магрезы. можно подключить через внешние 12 битные(4000 отсчетов) АЦП линейки MCP3201/3202/3204/3208 подключение оси цифровые: TLE5010/5011, KMA200, KMZ60+MCP3202" Нижняя схема подключения аналоговых осей (8 штук) Edited October 28, 2020 by =SOVA=Teiger 1 Link to post Share on other sites
Alator 220 Posted November 2, 2020 Share Posted November 2, 2020 (edited) Кто нибудь пробовал кнопки к регистрам через фильтры "антидребезга" подключать, нормально работать будут? а то у меня пара кнопок прямо просится... но менять китай на китай та ещё затея. Хочу вот такие фильтры попробовать.(к схеме не цепляйтесь сильно, RC фильтр имеется ввиду) Резистор подтяга 10к штатный на плате регистров, а к кнопке кондёр подпаять паралельно. Прокатит такая затея или я неправильно понял схему? Edited November 2, 2020 by Alator Link to post Share on other sites

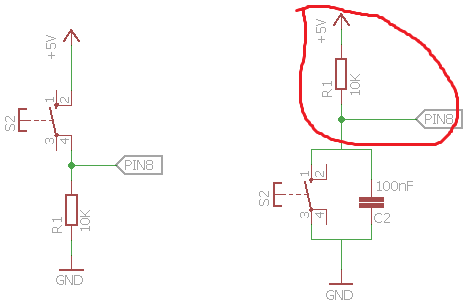

mega_mozg_13 530 Posted November 2, 2020 Author Share Posted November 2, 2020 3 минуты назад, Alator сказал: Кто нибудь пробовал кнопки к регистрам через фильтры "антидребезга" подключать, нормально работать будут? в регистрах вот эта цепочка уже стоит "по умолчанию" вам только керамику параллельно кнопке поставить. должно работать, но я сам не проверял за все годы не сталкивался с такой необходимостью. 1 Link to post Share on other sites
MaziLLa 40 Posted November 10, 2020 Share Posted November 10, 2020 28.10.2020 в 10:11, Volgolet_34 сказал: Марсы вроде на второй ревизии, на первой и третьей магрезы ? Марсы на первой и второй ревизии 1 Link to post Share on other sites
Volgolet_34 1 Posted November 13, 2020 Share Posted November 13, 2020 10.11.2020 в 23:01, MaziLLa сказал: Марсы на первой и второй ревизии Да, часа два голову ломал почему не получается настроить датчики первой ревизии, третьей подключил без проблем. Потом внимательно рассмотрел датчики, а там мелкими буквами написано - марс )), пришлось два холла делать. Link to post Share on other sites
seleznev1954 1 Posted November 13, 2020 Share Posted November 13, 2020 Здравствуйте. В настоящее время пытаюсь адаптировать датчик ТЛЕ 5012 к своему самопальному контроллеру.Собрал такой пару лет назад: https://my-files.su/enbzs7 Подключил его не по SPI а по IIF интерфейсу.Датчик работает,но почему то не получается полная шкала,такое впечатление,что магнит слабый,хотя с ТЛЕ5010 он пашет нормально.Не подскажете какой магнит Вы использовали с ТЛЕ 5012 и по какому интерфейсу подключали. С уважением. 29.08.2020 в 13:21, MYCYJIbMAHUH сказал: Датчик TLE 5012 https://aliexpress.ru/item/4000500751631.html?spm=a2g0o.productlist.0.0.73702901rpe5LP&algo_pvid=a333b23e-351d-40fb-bb1a-a7b1331616d9&algo_expid=a333b23e-351d-40fb-bb1a-a7b1331616d9-0&btsid=0b8b158f15986963618518067e8f87&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_ 1 Link to post Share on other sites
koguch 0 Posted November 21, 2020 Share Posted November 21, 2020 20.10.2020 в 10:30, Volgolet_34 сказал: С кнопками тоже разобрался. Оси не работают. Китайские датчики точно с MMjoy2 работают ? А можно поподробней. У меня на части кнопок такая же история. Link to post Share on other sites
Mimino 6 Posted November 24, 2020 Share Posted November 24, 2020 Добрый вечер, вирпилы! Сам когда-то летал, но под старость приземлился в ETS2. Решил сделать на ардуино контролер (подрулевые выключатели) и нарисовалась проблемка. В игрушке режим работы стеклоочистителей реализован через 2 кнопки. Вот примерная схемка: Проблема как реализовать эту схему на практике. Может ли MMJoy2 помочь в решении? Link to post Share on other sites
mega_mozg_13 530 Posted November 24, 2020 Author Share Posted November 24, 2020 3 часа назад, Mimino сказал: В игрушке режим работы стеклоочистителей реализован через 2 кнопки. Вот примерная схемка: нужно больше пояснений, я честно не врубился. Link to post Share on other sites
Mimino 6 Posted November 24, 2020 Share Posted November 24, 2020 (edited) 33 минуты назад, mega_mozg_13 сказал: нужно больше пояснений, я честно не врубился. Есть реальный подрулевой блок управления стеклоочистителем, ардуино леонардо и игра. Надо передать с подрулевого стеклоочистителя (реального) в игру про машинки данные о режиме работы виртуального стеклоочистителя. В игре режим работы стеклоочистителя изменяется 2-мя клавишами. Нажимаем Х - прерывистый режим, еще раз Х - 1 скорость дворников, еще раз Х - 2 скорость дворников. Что бы перейти со скорости 2 на скорость 1 надо нажать клавишу У, перейти с 1 скорости на прерывистый режим надо нажать клавишу У еще раз, выключить дворники - еще раз У. На реальном стеклоочистителе управление одной рукояткой (образно пусть это будет типа ручка энкодера). Каким образом запрограммировать ардуинку с помощью вашей программы на выполнение этой задачи? P.S. Модификаторов в игре нет отродясь. Разрабы-олени..😬 Edited November 24, 2020 by Mimino уточнение Link to post Share on other sites
Vumpel18 1140 Posted November 24, 2020 Share Posted November 24, 2020 49 минут назад, Mimino сказал: P.S. ... Разрабы-олени..😬 Вы это серьезно ? Link to post Share on other sites
Mimino 6 Posted November 24, 2020 Share Posted November 24, 2020 11 минут назад, Vumpel18 сказал: Вы это серьезно ? Это я любя.. В настройках игры пятая часть пунктов просто стоит пустой. Клавиатуры не хватает заполнить все. Link to post Share on other sites
Johnet 247 Posted November 24, 2020 Share Posted November 24, 2020 8 часов назад, Mimino сказал: Решил сделать на ардуино контролер (подрулевые выключатели) и нарисовалась проблемка. Можно попробовать энкодер, но его нужно как то ограничить физически на лпределенное количество щелчков. Link to post Share on other sites
Vumpel18 1140 Posted November 25, 2020 Share Posted November 25, 2020 (edited) Оси в кнопки. Скрытый текст См. закладку Настройка осей.(Спец.функции). Там именно 4-е алгоритма можно сконфигурировать. Edited November 25, 2020 by Vumpel18 Link to post Share on other sites
Johnet 247 Posted November 25, 2020 Share Posted November 25, 2020 1 час назад, Vumpel18 сказал: Оси в кнопки. Не. не пойдет. При одном направлении вращения должна нажиматься одна кнопка, При другом другая. Получается энкодер. Логика работы в симулятор следующая: При нажатии одной кнопки последовательно перебираем режим работы дворников: Выключены- Скорость1 - Скорость2-Скорость3. При нажатии другой кнопки Перебираем в обратном порядке. В реале стоит переключатель типа галетника на 4 положения, позволяющий выбрать скорость. Link to post Share on other sites
K0L0bock 17 Posted November 25, 2020 Share Posted November 25, 2020 12 часов назад, Mimino сказал: Добрый вечер, вирпилы! Сам когда-то летал, но под старость приземлился в ETS2. Решил сделать на ардуино контролер (подрулевые выключатели) и нарисовалась проблемка. В игрушке режим работы стеклоочистителей реализован через 2 кнопки. Вот примерная схемка: Проблема как реализовать эту схему на практике. Может ли MMJoy2 помочь в решении? Берем тумблер с логикой (on) - off - (on) (без фиксации в крайних положениях) и получаем то что нужно, в одну сторону нажимается одна кнопка, в другую - другая. Link to post Share on other sites
Mimino 6 Posted November 25, 2020 Share Posted November 25, 2020 5 часов назад, Johnet сказал: Не. не пойдет. При одном направлении вращения должна нажиматься одна кнопка, При другом другая. Получается энкодер. Да, нужен энкодер. В сети видел ролик, где человек тремя положениями энкодера на ардуинке включал 6 светодиодов. При вращении ручки в одну сторону последовательно включались 3 зеленых, в обратную сторону 3 красных. Принцип работы заключался в том, что на каждое положение энкодера в скетче прописывался свой диапазон отсчетов. Светодиод загорался в тот момент, когда энкодер пересекал границу диапазона. Диапазон для обратного хода был прописан со смещением и это позволяло на обратном ходу включать светодиоды другого цвета. Link to post Share on other sites
Johnet 247 Posted November 25, 2020 Share Posted November 25, 2020 (edited) 1 час назад, Mimino сказал: В сети видел ролик, где человек тремя положениями энкодера на ардуинке включал 6 светодиодов. При вращении ручки в одну сторону последовательно включались 3 зеленых, в обратную сторону 3 красных. Принцип работы заключался в том, что на каждое положение энкодера в скетче прописывался свой диапазон отсчетов. Светодиод загорался в тот момент, когда энкодер пересекал границу диапазона. Диапазон для обратного хода был прописан со смещением и это позволяло на обратном ходу включать светодиоды другого цвета. Не выдумывайте. В MMJoy на вращение энкодера в одну сторону генерируется нажатие одной клавиши. На вращение в другую - нажатие другой. Один щелчок - одно нажатие. Ваша задача ограничить вращение энкодера физически 4-мя щелчками. Или какие то иные требования? Edited November 25, 2020 by Johnet Link to post Share on other sites
Mimino 6 Posted November 25, 2020 Share Posted November 25, 2020 6 часов назад, Johnet сказал: Не выдумывайте. Моя ошибка, признаю. Там был потенциометр. Ограничение реализовано просто. Корпус энкодера жестко связан с ручкой переключения, вал зафиксирован в одном положении. Ход ручки ограничен границами корпуса. Link to post Share on other sites
Void 478 Posted November 25, 2020 Share Posted November 25, 2020 Сделай виртуальную ось из энкодера. При 10-битах всего 1024 отсчета, например. Если точность ставить шаг равный 1024/4 получишь за 4 щелчка полный оборот оси. Link to post Share on other sites
Johnet 247 Posted November 25, 2020 Share Posted November 25, 2020 7 часов назад, Void сказал: Сделай виртуальную ось из энкодера. При 10-битах всего 1024 отсчета, например. Если точность ставить шаг равный 1024/4 получишь за 4 щелчка полный оборот оси. А потом как из оси обратно сделать энкодер? Mmjoy только физические оси в нажатия умеет, и без определения направления вращения. 8 часов назад, Mimino сказал: Моя ошибка, признаю. Там был потенциометр. Ограничение реализовано просто. Корпус энкодера жестко связан с ручкой переключения, вал зафиксирован в одном положении. Ход ручки ограничен границами корпуса. Еще раз, для меня глупенького, объясните, чем вас энкодер не устраивает? Отсутсвием ограничителей из коробки и малам улом между щелчками? Link to post Share on other sites
Void 478 Posted November 26, 2020 Share Posted November 26, 2020 2 часа назад, Johnet сказал: Mmjoy только физические оси в нажатия умеет, и без определения направления вращения. неправда. кнопки в оси тоже умеет, с направление вращения. Можно таким макаром сэмулировать из энкодера полноценную ось, еще и с кнопкой возврата в центр Link to post Share on other sites
Johnet 247 Posted November 26, 2020 Share Posted November 26, 2020 16 минут назад, Void сказал: неправда. кнопки в оси тоже умеет, с направление вращения. Можно таким макаром сэмулировать из энкодера полноценную ось, еще и с кнопкой возврата в центр Задача: при вращении органа управления в одном направлении получать нажатия одной кнопки. при вращении в другую - другой. В пределах 4-х щелчков. Зачем нажатия энкодера прообразовывать в ось? 11 часов назад, Mimino сказал: Моя ошибка, признаю. Там был потенциометр. Ограничение реализовано просто. Корпус энкодера жестко связан с ручкой переключения, вал зафиксирован в одном положении. Ход ручки ограничен границами корпуса. Смешались кучу кони, люди. Т.е. на один вал насажены резистор и энкодер? От резистора нужно только ограничение угла вращения? а обрабатываются только сигналы энкодера? Нафиг, Вечером в Eurotracksimulator залезу сам посмотрю. отпишусь. Link to post Share on other sites
Void 478 Posted November 26, 2020 Share Posted November 26, 2020 Затем, что в таком случае можно весь диапазон выбрать за 4 щелчка в одну сторону, и за 4 в другую. Регулируется это параметром "шаг" при настройки виртуальной оси. Просто на энкодере без скриптов через glovepi+ppjoy, например, такое ограничение не запилить. Link to post Share on other sites
Johnet 247 Posted November 26, 2020 Share Posted November 26, 2020 27 минут назад, Void сказал: Затем, что в таком случае можно весь диапазон выбрать за 4 щелчка в одну сторону, и за 4 в другую. Регулируется это параметром "шаг" при настройки виртуальной оси. Просто на энкодере без скриптов через glovepi+ppjoy, например, такое ограничение не запилить. Как потом вращение виртуальной оси преобразовать в нажатия клавиши? В одном направлении одной, в другом направлении другой? Link to post Share on other sites
Void 478 Posted November 26, 2020 Share Posted November 26, 2020 по кругу ходим ) смысла в этом обратном преобразовании я не вижу. Я предложил "мягкий" вариант ограничения вращения энкодера 4-мя щелчками. Если надо нажатие кнопок - то искать 4-щелчковый энкодер. Не уверен, что такие в природе встречаются Link to post Share on other sites
Johnet 247 Posted November 26, 2020 Share Posted November 26, 2020 13 минут назад, Void сказал: по кругу ходим ) смысла в этом обратном преобразовании я не вижу. Я предложил "мягкий" вариант ограничения вращения энкодера 4-мя щелчками. Если надо нажатие кнопок - то искать 4-щелчковый энкодер. Не уверен, что такие в природе встречаются Еще раз. человеку надо, что бы некая крутилка выдавала в игру в одну сторону четыре нажатия кнопки и в обратную сторону четыре нажатия кнопки. 25.11.2020 в 02:03, Mimino сказал: В игре режим работы стеклоочистителя изменяется 2-мя клавишами. Нажимаем Х - прерывистый режим, еще раз Х - 1 скорость дворников, еще раз Х - 2 скорость дворников. Что бы перейти со скорости 2 на скорость 1 надо нажать клавишу У, перейти с 1 скорости на прерывистый режим надо нажать клавишу У еще раз, выключить дворники - еще раз У. Вы предлагаете преобразовать нажатия энкодера в ось и? Link to post Share on other sites
Void 478 Posted November 26, 2020 Share Posted November 26, 2020 Понятно, ось для дворников не вариант. Тогда только энкодер с минимальным числом шагов. Задержку я бы на 60 мс и больше поставил, чтобы исключить проскакивания. А вот как 4-мя ограничить - а надо ли? Ну щелкнул ты 5-6-7-8 и т.д раз в том же направлении, у тебя крайний режим работы и останется, а в обратном направлении с любого положения пойдет обратная смена режимов. 1 Link to post Share on other sites
Sokol1 277 Posted November 26, 2020 Share Posted November 26, 2020 (edited) 11/24/2020 at 12:30 PM, Mimino said: An alternative is se an Rotary Switch wired like an Encoder, following the "Truth Table". An rotary switch has a better tactile feedback between position than Encoder. http://www.737ng.co.uk/simple encoder.pdf http://www.737ng.co.uk/switch_as_encoder.pdf Edited November 26, 2020 by Sokol1 1 Link to post Share on other sites
Johnet 247 Posted November 26, 2020 Share Posted November 26, 2020 1 час назад, Sokol1 сказал: An alternative is se an Rotary Switch wired like an Encoder, following the "Truth Table". Unfortunately, mmjoy understands incremental encoders only. But this is an absolute encoder. Link to post Share on other sites

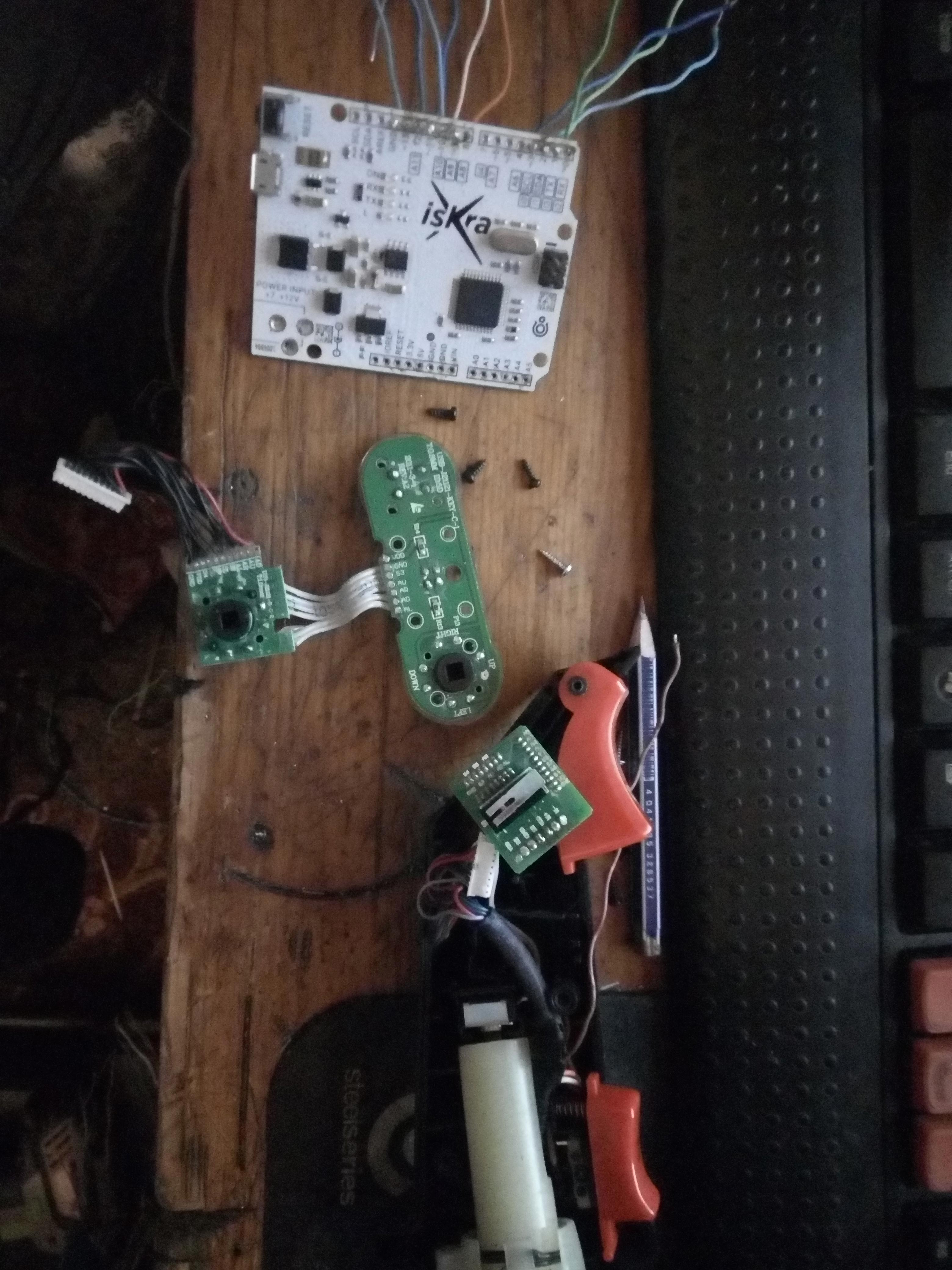

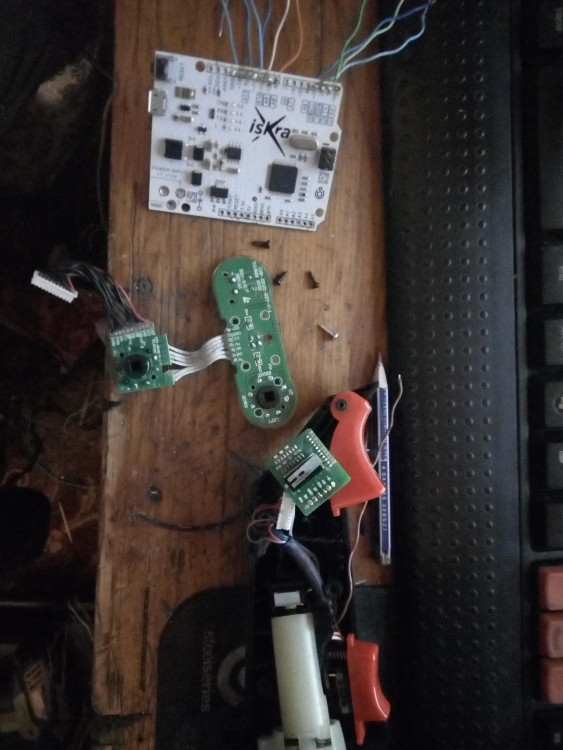

Wolf_Kano 0 Posted November 28, 2020 Share Posted November 28, 2020 Доброго времени всем, нужна помощь с подключением кнопок к Atmega32u4, переделываю Defender Cobra R4 кнопки по схеме паяю, а они чудят и нажимаются по 2-3 сразу, уже все перепаял понять не могу в чем дело, помогите кто чем может Link to post Share on other sites
sergeype 204 Posted November 28, 2020 Share Posted November 28, 2020 1 час назад, Wolf_Kano сказал: Доброго времени всем, нужна помощь с подключением кнопок к Atmega32u4, переделываю Defender Cobra R4 кнопки по схеме паяю, а они чудят и нажимаются по 2-3 сразу, уже все перепаял понять не могу в чем дело, помогите кто чем может Доброго. Для начала схему- в студию. Link to post Share on other sites

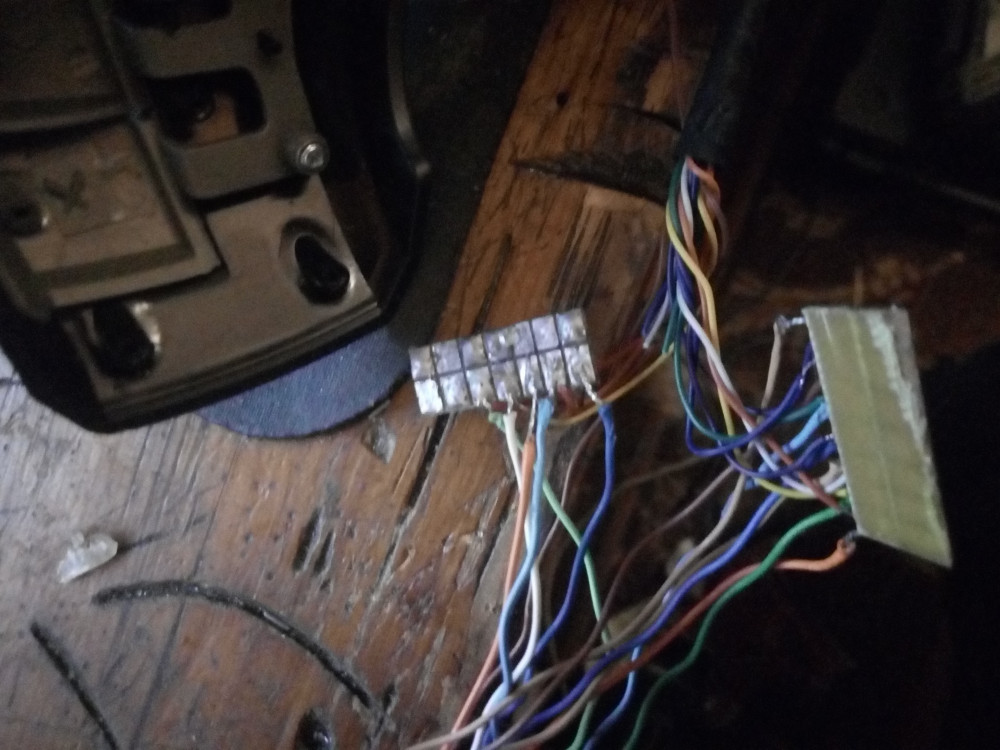

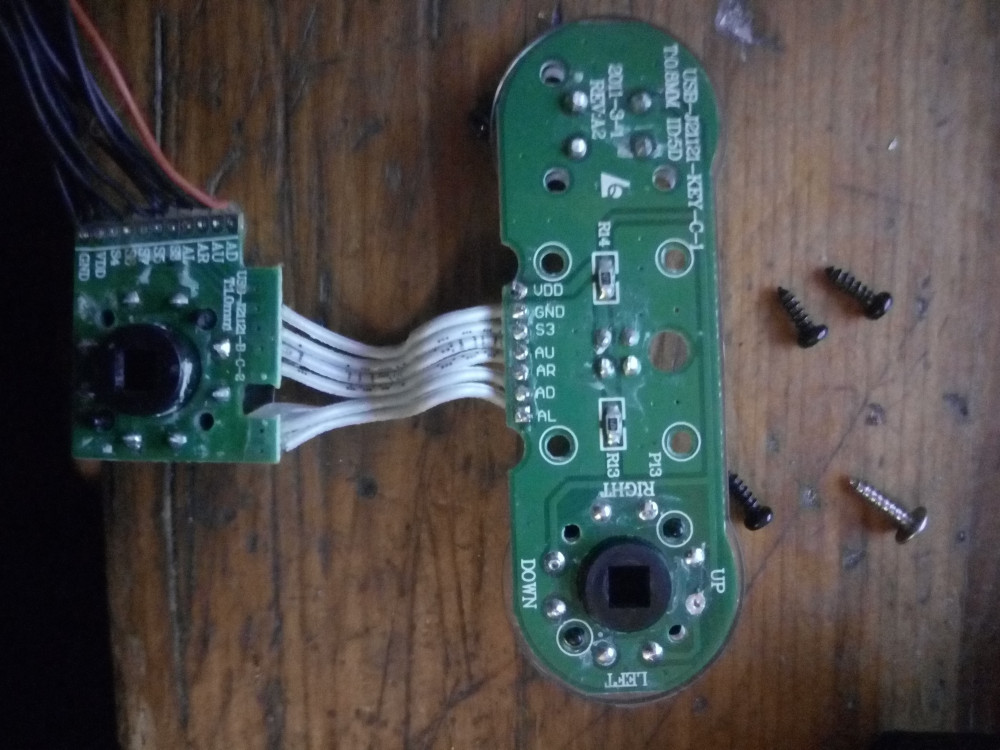

Wolf_Kano 0 Posted November 28, 2020 Share Posted November 28, 2020 по сути проблема в хатках, две платы, на них общий минус был по всем кнопкам, развел минусовые провода получилось 1 хатка 1 кнопка и 1 хатка 2 кнопки, дополнительно 2 платы с 3 кнопками на каждой от РУДа, подключаю все к Искра Нео аналог Arduino Leonardo, минусы от плат 0,1,2 и 3 канал, кнопки с 8 по 13 канал цепляю, и начинаются проблемы, кнопки срабатывают по 2-4 сразу, пробовал через диоды все делать та же проблема, если есть возможность хорошо бы через Diskord пообщаться. 36 минут назад, sergeype сказал: Доброго. Для начала схему- в студию. на данный момент все выглядит вот так, начал просматривать повторно как все идет Link to post Share on other sites
sergeype 204 Posted November 28, 2020 Share Posted November 28, 2020 Как подключены кнопки и хатки в конфигураторе? Link to post Share on other sites

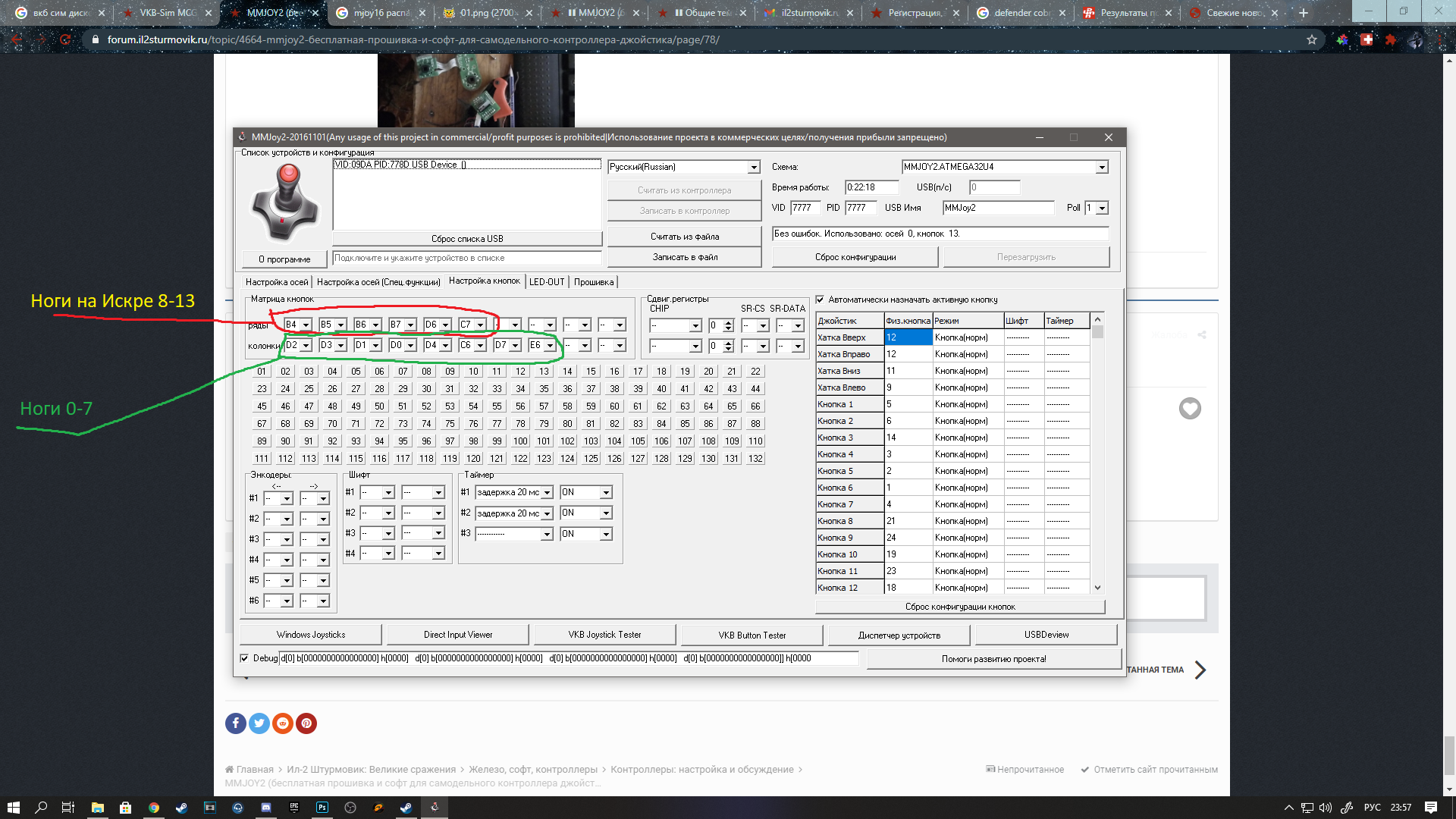

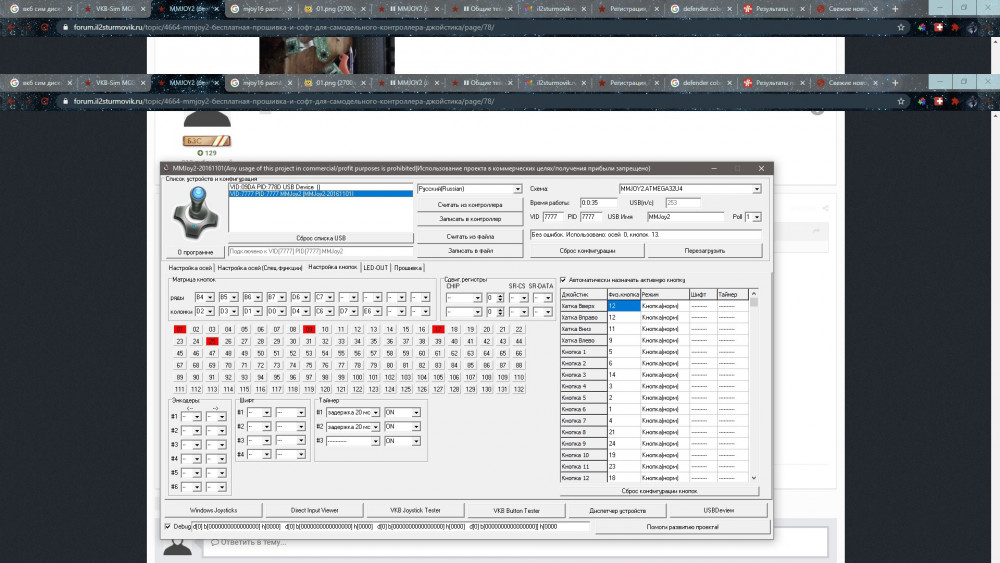

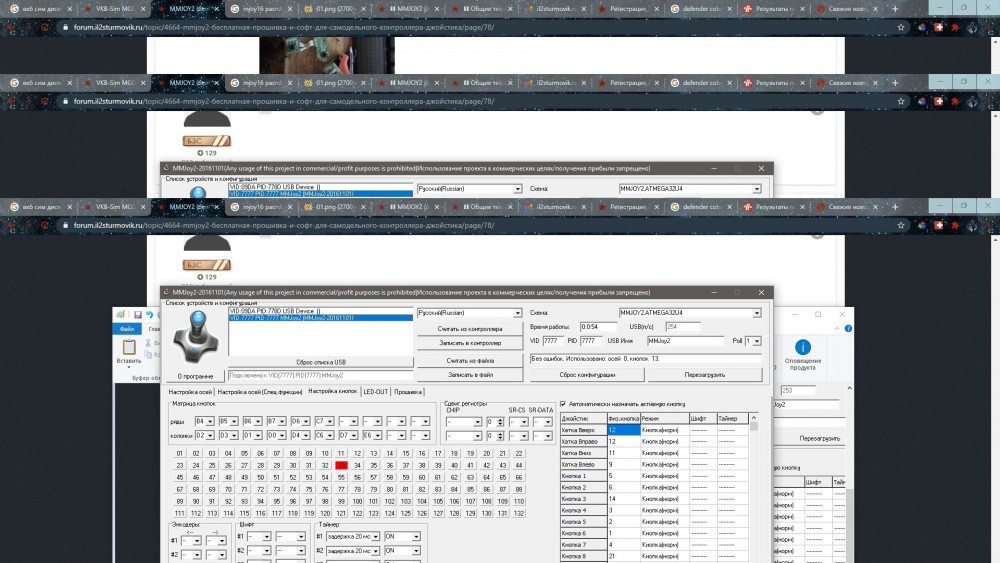

Wolf_Kano 0 Posted November 28, 2020 Share Posted November 28, 2020 9 минут назад, sergeype сказал: Как подключены кнопки и хатки в конфигураторе? как то так все идет, пробовал уже по разному ни че не выходит толкового провода по колхозному припаял даже что бы не путаться, короче хреновый из меня технарь 1 на хатке нажата кнопка а это простая кнопка на одной плате с хаткой идет Link to post Share on other sites
sergeype 204 Posted November 28, 2020 Share Posted November 28, 2020 Нарисуйте схему, как подключены кнопки и хатки к контроллеру. По фото подключение понять невозможно. Link to post Share on other sites

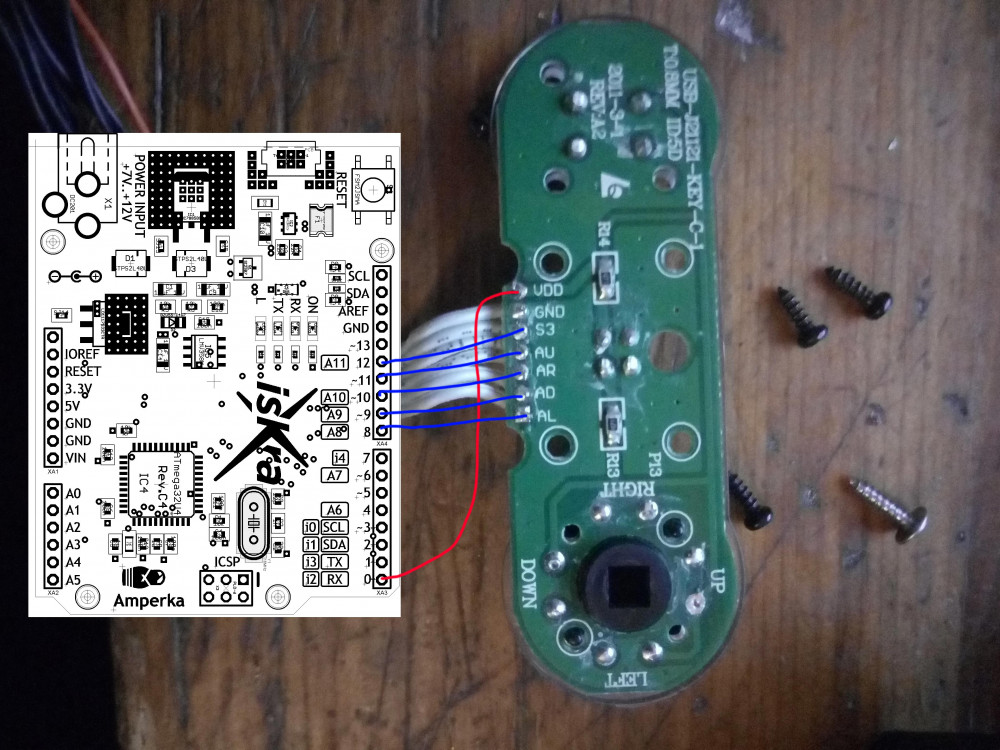

Wolf_Kano 0 Posted November 28, 2020 Share Posted November 28, 2020 15 минут назад, sergeype сказал: Нарисуйте схему, как подключены кнопки и хатки к контроллеру. По фото подключение понять невозможно. по этому примеру примерно все остальные подключаю Link to post Share on other sites
Wolf_Kano 0 Posted November 29, 2020 Share Posted November 29, 2020 Есть еще у кого мысли что тут можно сделать что бы все заработало? Link to post Share on other sites
