MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)


Recommended Posts

2 минуты назад, unhappytroll сказал:





да я хз какой там внутри контроллер, в ручке-то, поэтому взял первое, что попалось с SPI во Фритцинге.

Вы же сами и предположили, что там распиновка такая же, как в кугаре.

Вам нужны регистры:  8-bit parallel-in/serial out shift register / 8-ми разрядный сдвиговый регистр с параллельным вводом и последовательным выходом.



У Вас сейчас подключен один регистр: 8-bit serial-in, serial or parallel-out shift register with output latches; 3-state / Восьмиразрядный сдвиговый регистр с последовательным вводом, последовательным или параллельным выводом информации, с триггером-защелкой и тремя состояниями на выходе.



Разницу улавливаете ?





Link to post
Share on other sites

не-а. пальцем покажите, пожалуйста.

учитывая, что на плате предполагается наличие SPI-шных вводов MISO, MOSI и SCK (это генератор же, да?), то как с этим соотносятся вывод ShRg-Out?

Всё, что я нашёл пока -

Цитата

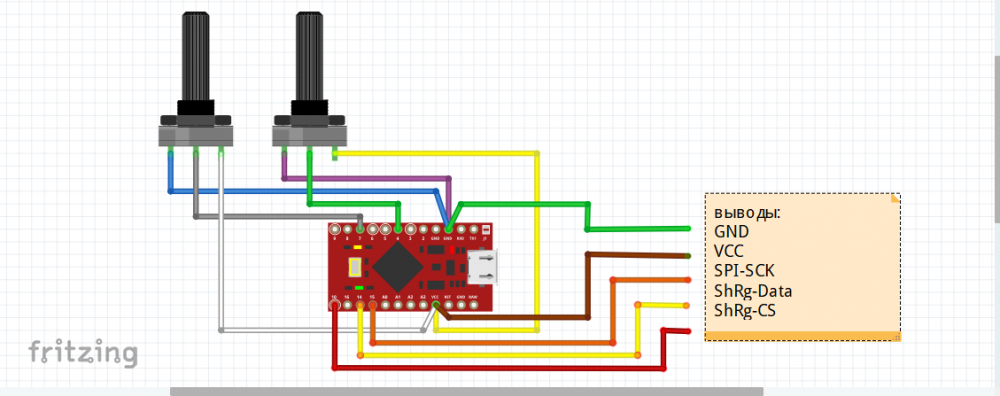

пока только инструкции подключения готовых ручек "Defender Comba m5" и "Thrustmaster Warthog/Cougar". для самодельщиков информация будет немного позже.

всего можно подключить до четырех разных ручек/панелек, и в каждой может быть до 4х микросхем сдвиговых регистров (длина линейки).

подключение на словах, пяти-проводной интерфейс:
питание GND и VCC, нечего комментировать.
протокол SPI, SPI-SCK и SPI-MISO подключаем на одноименные ножки контроллера, SPI-CS на любую функциональную ножку контроллера и имя этой ножки нужно указать в конфигураторе.
(еще раз напомню, SPI-SCK / SPI-MISO / SPI-MOSI - являются общими для всей SPI перефериии подключенной к контроллеру, а также питание)

конфигурация: указываем ножку на которую подключили "SPI-CS" и длину линейки регистров (для комбы 2, для трастмастеров 3).

так что распиновка похоже не совпадает с Кугаром

ну, или ручка битая. но как это проверить?

Link to post
Share on other sites
13 минут назад, unhappytroll сказал:

не-а. пальцем покажите, пожалуйста.

учитывая, что на плате предполагается наличие SPI-шных вводов MISO, MOSI и SCK (это генератор же, да?), то как с этим соотносятся вывод ShRg-Out?

Всё, что я нашёл пока -

так что распиновка похоже не совпадает с Кугаром

Сначала.

Подключаемый Вами сдвиговый предназначен для работы со светодиодами, но ни как с кнопками

(найдите на подключаемой плате резисторы подтяжки).

Во вторых. Проверьте правильность подключения к контроллеру.

B3 есть, B6, нет.

В третьих. С чего рекомендую начать.

В папке конфигуратора имеются папки PCB и Pic.

В первой ознакомьтесь с документами по платам проекта MMJOY2.

Во второй изучите картинки.

Обнаружите ошибку подключения B6.



И в заключение.

Цоколёвка подключения платы сдвиговых регистров ручки Cougar, там всегда запаивались сдвиговые регистры CD4021, лежит на каждом углу в темах форума и в том числе и в папке Pic конфинуратора.

Совет. Подключайте сдвиговые CD4021 или 75CH165 и будет Вам счастье.

Скрытый текст

Есть места, где доступны правильные платы сдвиговых регистров, в том числе и для ручек Cougar и Warthog.

Извините. Кратко не получилось.

Link to post
Share on other sites
2 минуты назад, unhappytroll сказал:
  Показать содержимое


Так лучше?

CS ну не как не на B6 подключена.

Свидетельство тому - все 24 ячейки красные.

Edited by Vumpel18
Link to post
Share on other sites
1 минуту назад, unhappytroll сказал:

да ладна.

  Скрыть содержимое








  Скрыть содержимое




Подключите к B2 Ваш B6.

B6, что там написано ?

TLE5010-GEN.

И результат будет прежний .



Нужны 75CH165 или CD4021.

Link to post
Share on other sites

а он и на В2 прежний. для 74НС165. а для 4021 вообще ничего не работает.

т.е. либо на старом, ещё под геймпорт и клавиатуру, Thrustmaster F-16 FLCS стоит другой чип, несовместимый с MMJoy,  либо я таки что-то делаю не так.



Link to post
Share on other sites

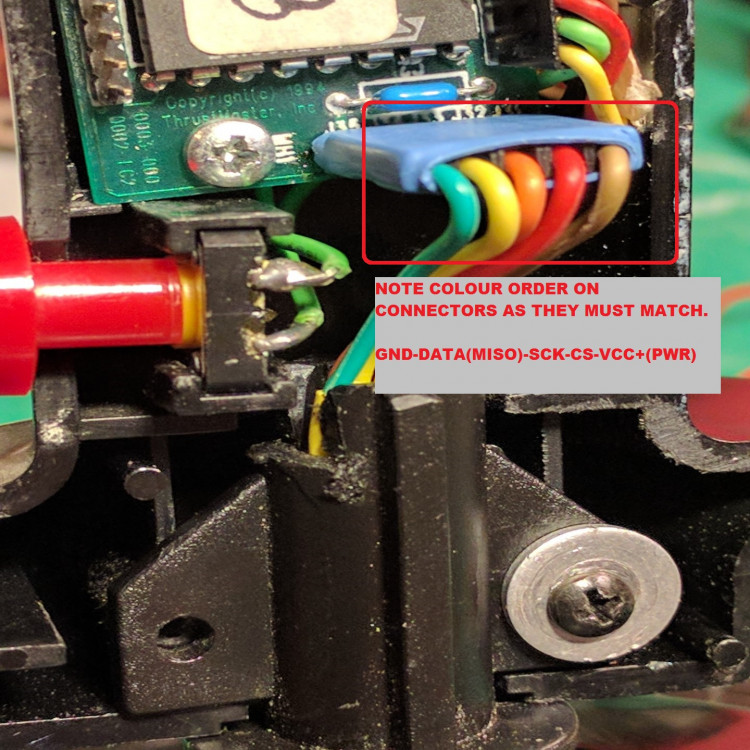

Во всех попадавшихся мне трастмастеровских ручках а-ля F-16 (и пластмассовых, и Кугар, и Вартхог) стоЯт практически одинаковые платы с тремя регистрами CD4021. Насколько я помню, в том числе и в геймпортовом варианте. Чтобы в этом убедиться, надо разобрать ручку. Если там тоже 4021, то не работать с MMJoy они не могут, если, конечно, не были выбиты переполюсовкой питания во время экспериментов с подключением.

Edited by sergeype
  • Upvote 1
Link to post
Share on other sites

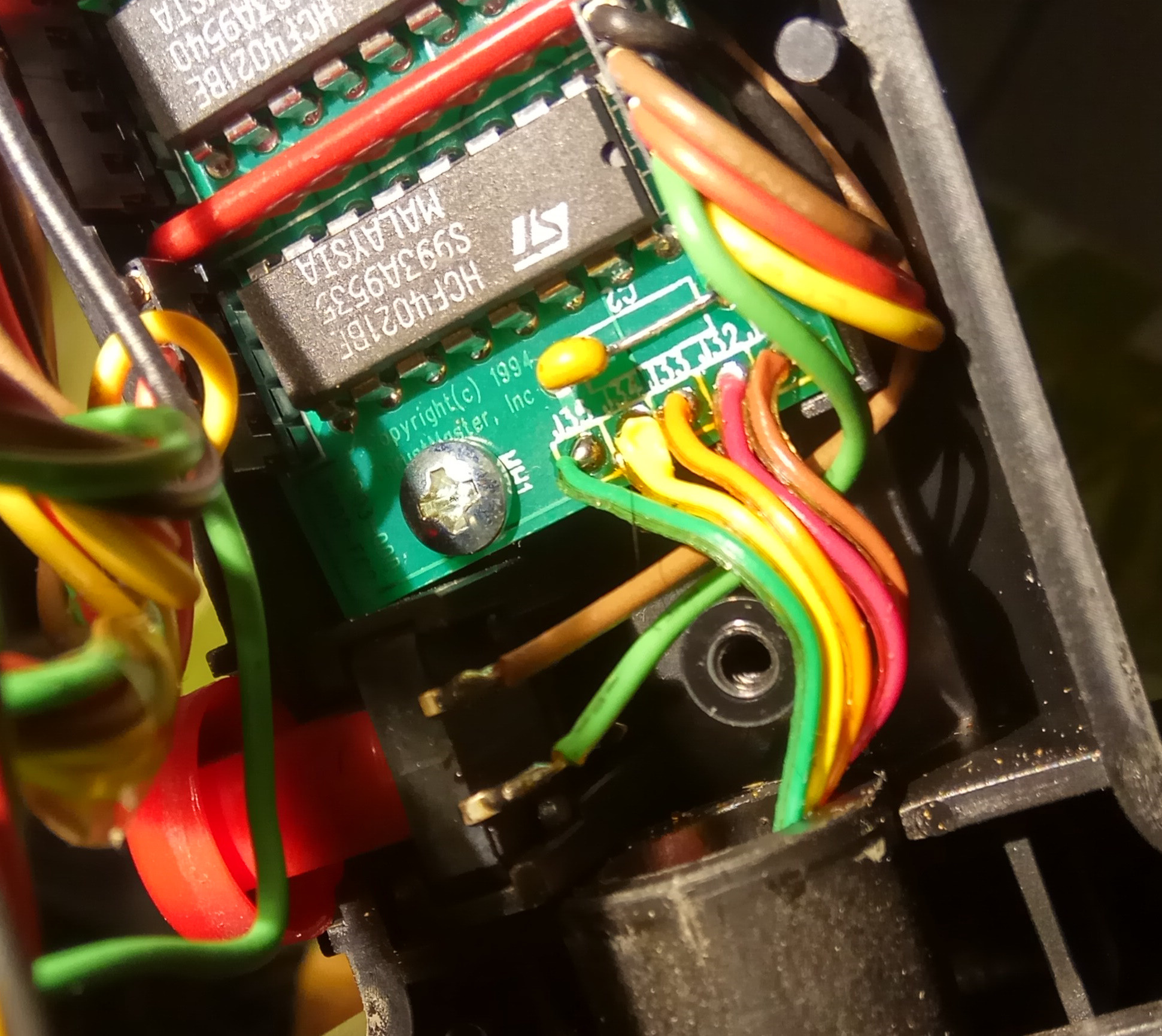

у меня это выглядит гораздо менее красиво

впрочем, да, вы правы, это 4021. правда, не CD.

Скрытый текст


куплю завтра макетку в чипидипе, попробую через неё.

Link to post
Share on other sites

странно, но с макеткой работает нормально. видимо, оставлю так пока.

тогда ещё один вопрос. пока я не сделаю ему новую механику, есть ли возможность использовать старые резисторы?

Link to post
Share on other sites
1 минуту назад, unhappytroll сказал:

странно, но с макеткой работает нормально. видимо, оставлю так пока.

тогда ещё один вопрос. пока я не сделаю ему новую механику, есть ли возможность использовать старые резисторы?

Убедились, что плата с 74HC595 не обеспечивает правильной работы кнопок ?

Возможно если без шумов.

Скрытый текст

Работа резисторов проверяется  в VKB_JoyTester  - Утилита для тестирования джойстика, брать по ссылке: http://vkb-sim.pro/support/software/



Link to post
Share on other sites

да она чисто для схемы была, чтобы контакты не в воздухе висели.

не, судя по прозвонке, это дохлая идея. они показывают сопротивление "на Марсе". а половина хода вообще не показывает



там какая установка должна быть, TLE5011?

я там в списке не вижу других аналоговых датчиков однако

а, понятно. внутренний датчик.

поясните мне ещё за автокалибровку

Link to post
Share on other sites

ладно, с шифтами я тоже разобрался.

Вы меня извините за тот хейт-спич, что я сейчас скажу - я безмерно уважаю mega_mozg_13 за его работу на благо сообщества. Но очень хочется взять тяжёлую дубинку и бить его по голове, пока не родит нормальную документацию к проекту. Тем более, что последней прошивке уже 4 года.

  • Haha 1
  • Confused 2
Link to post
Share on other sites
1 минуту назад, unhappytroll сказал:

ладно, с шифтами я тоже разобрался.

Вы меня извините за тот хейт-спич, что я сейчас скажу - я безмерно уважаю mega_mozg_13 за его работу на благо сообщества. Но очень хочется взять тяжёлую дубинку и бить его по голове, пока не родит нормальную документацию к проекту. Тем более, что последней прошивке уже 4 года.

Случаем не погорячились ?

Здесь никто никому ничего не обязан.

А свои амбиции не мешало бы попридержать.

  • Upvote 2
Link to post
Share on other sites
3 минуты назад, Vumpel18 сказал:

Случаем не погорячились ?

Здесь никто никому ничего не обязан.

А свои амбиции не мешало бы попридержать.

интересный и аргументированный спич у человека -)

Link to post
Share on other sites
4 часа назад, unhappytroll сказал:

ладно, с шифтами я тоже разобрался.

Вы меня извините за тот хейт-спич, что я сейчас скажу - я безмерно уважаю mega_mozg_13 за его работу на благо сообщества. Но очень хочется взять тяжёлую дубинку и бить его по голове, пока не родит нормальную документацию к проекту. Тем более, что последней прошивке уже 4 года.

берем и штудируем всю ветку форума тут и на форуме вротундера. а потом можете сделать документацию и выложить в свободный доступ

  • Upvote 3
Link to post
Share on other sites
7 часов назад, unhappytroll сказал:

ладно, с шифтами я тоже разобрался.

Вы меня извините за тот хейт-спич, что я сейчас скажу - я безмерно уважаю mega_mozg_13 за его работу на благо сообщества. Но очень хочется взять тяжёлую дубинку и бить его по голове, пока не родит нормальную документацию к проекту. Тем более, что последней прошивке уже 4 года.

я готов, приезжайте, адрес дать?

Edited by mega_mozg_13
  • Like 1
  • Upvote 4
Link to post
Share on other sites
8 часов назад, unhappytroll сказал:

ладно, с шифтами я тоже разобрался.

Вы меня извините за тот хейт-спич, что я сейчас скажу - я безмерно уважаю mega_mozg_13 за его работу на благо сообщества. Но очень хочется взять тяжёлую дубинку и бить его по голове, пока не родит нормальную документацию к проекту. Тем более, что последней прошивке уже 4 года.

Эта ветка посвящена БЕСПЛАТНОМУ программному обеспечению. Тут вам никто и ничего не обязан. Вам mega_mozg_13 будет обязан и документацией, и безглючным ПО только в ветке VPC (где он сейчас работает). А тут... скажите спасибо, что отвечают и помогают вам.;)

  • Upvote 4
Link to post
Share on other sites
3 часа назад, mega_mozg_13 сказал:

я готов, приезжайте, адрес дать?

да нет же,  я серьезно и конструктивно - голосом я могу рассказать все особенности работы, настройки, хитрости.
но я настолько косноязычен что выделить из сотен работающих примеров и создать общую инструкцию - просто не могу.

  • Like 1
Link to post
Share on other sites
20 часов назад, Vumpel18 сказал:

Случаем не погорячились ?

Здесь никто никому ничего не обязан.

А свои амбиции не мешало бы попридержать.

Да нам и за деньги сейчас никто не обязан, вон, на ДКС посмотреть только.

Да, совершенно непомерные амбиции - желание не отрывать от сна два часа на копание в форуме, а потратить 20 минут на чтение внятного описания полей, чтобы не экспериментировать ещё час с разными значениями, надеясь, что ничего не сгорит. Где моя треуголка?



16 часов назад, =VCC=Ghash34 сказал:

берем и штудируем всю ветку форума тут и на форуме вротундера. а потом можете сделать документацию и выложить в свободный доступ

Непременно так и сделаю. Года через четыре, для ровного счёта.



12 часов назад, =SOVA=Teiger сказал:

Эта ветка посвящена БЕСПЛАТНОМУ программному обеспечению. Тут вам никто и ничего не обязан. Вам mega_mozg_13 будет обязан и документацией, и безглючным ПО только в ветке VPC (где он сейчас работает). А тут... скажите спасибо, что отвечают и помогают вам.;)

Судя по виду "документации" на конфигуратор VPC... Да, я понимаю, технический писатель - совершенно ненужная профессия, чо.

Спасибо, разумеется. И мега_мозгу_13 в первую очередь. Но ведь никому даже в голову не пришло за эти годы хотя бы вики на гитхабе запилить. Просто для того, чтобы не отвечать на одни и те же вопросы. А ведь столько умных людей тут. А, ну да, никто никому не должен. "Мы на форуме копались, и ты копайся".

Как же мне надоела эта идиотская "дедовщина" в самых разных проявлениях, кто бы знал...



10 часов назад, mega_mozg_13 сказал:

да нет же,  я серьезно и конструктивно - голосом я могу рассказать все особенности работы, настройки, хитрости.
но я настолько косноязычен что выделить из сотен работающих примеров и создать общую инструкцию - просто не могу.

А вот это я запомню, спасибо. И, пока, я буду прикидывать, как этим воспользоваться, вопрос - а зачем надо создавать две записи (вкл. и выкл.) для одного шифта? Работать-то всё равно должно только при нажатии кнопки, нет нажатия - нет сдвига.

Link to post
Share on other sites
13.08.2020 в 01:01, unhappytroll сказал:

Спасибо, разумеется. И мега_мозгу_13 в первую очередь. Но ведь никому даже в голову не пришло за эти годы хотя бы вики на гитхабе запилить. Просто для того, чтобы не отвечать на одни и те же вопросы. А ведь столько умных людей тут. А, ну да, никто никому не должен. "Мы на форуме копались, и ты копайся".

Как же мне надоела эта идиотская "дедовщина" в самых разных проявлениях, кто бы знал...

Иначе говоря, кто-то всё-таки должен? И, возможно, это вы?

13.08.2020 в 01:01, unhappytroll сказал:

А вот это я запомню, спасибо. И, пока, я буду прикидывать, как этим воспользоваться, вопрос - а зачем надо создавать две записи (вкл. и выкл.) для одного шифта? Работать-то всё равно должно только при нажатии кнопки, нет нажатия - нет сдвига.

Насколько я помню, фокус состоит в том, что если не указать состояние шифта, оно будет работать при обоих состояниях.

Т.е., вы ожидаете X без нажатия шифта и Y с нажатием,

а реально будет X без нажатия шифта и X,Y с нажатием

Link to post
Share on other sites
13.08.2020 в 03:01, unhappytroll сказал:

а зачем надо создавать две записи (вкл. и выкл.) для одного шифта? Работать-то всё равно должно только при нажатии кнопки, нет нажатия - нет сдвига.

Это надо было для поддержки сдвижкового переключателя кобры м5. При крайних положениях нажата одна из двух кнопок и третья, при среднем положении средняя кнопка отпущена.

13.08.2020 в 03:01, unhappytroll сказал:

Но ведь никому даже в голову не пришло за эти годы хотя бы вики на гитхабе запилить. Просто для того, чтобы не отвечать на одни и те же вопросы.

Ну если не хотите есть кактус кто вас заставляет? Есть другие проекты (Да простят меня поклонники MMJoy2, коим я сам являюсь, слава МегаМозгу!):

С Вики:

https://github.com/FreeJoy-Team/FreeJoyWiki

Если что то не понятно будет, то вики всегда можно будет дополнить необходимой статьей.



  • Upvote 2
Link to post
Share on other sites
23 часа назад, vvm13ru сказал:

Иначе говоря, кто-то всё-таки должен? И, возможно, это вы?

Насколько я помню, фокус состоит в том, что если не указать состояние шифта, оно будет работать при обоих состояниях.

Т.е., вы ожидаете X без нажатия шифта и Y с нажатием,

а реально будет X без нажатия шифта и X,Y с нажатием

1. Возможно, придётся.

2. Вот именно. Но почему?

19 часов назад, Johnet сказал:

Это надо было для поддержки сдвижкового переключателя кобры м5. При крайних положениях нажата одна из двух кнопок и третья, при среднем положении средняя кнопка отпущена.



эммммммм. разве там переключатель на все три положения работающий? обычно такие делают на два крайних положения и в среднем положении он выключен.

Link to post
Share on other sites
6 часов назад, unhappytroll сказал:

эммммммм. разве там переключатель на все три положения работающий? обычно такие делают на два крайних положения и в среднем положении он выключен.

Если вы назначите  первой логической кнопке физическую без указания шифта, Второй логической кнопке назначите ту же физ. кнопку с шифтом, то первая будет у вас нажиматься вне зависимости от состояния шифта, а вторая только с шифтом. В кобре что бы получить три разных набора кнопок с шифтами третью кнопку соединяют с двумя крайними контактами движкового переключателя диодами. Т.о. при включении крайних положений переключателя третья кнопка тоже во включенном состоянии, а в среднем все кнопки в выключенном. Т.о. используется три условия шифтов: первая кнопка во включенном состоянии, вторая во включенном состоянии и третья в выключенном. Самое забавное, что это есть в инструкции к MMJoy2, но вам то нужно вики, хотя постойте.......

  • Like 1
Link to post
Share on other sites
28 минут назад, unhappytroll сказал:

будет ли работать с прошивкой вот этот магрез и есть ли нюансы подключения (кроме того, что надо понизить напряжение до 3.3В)?





в аналоговом режиме да

Link to post
Share on other sites

Магазин (new hope Electronics Co., Ltd.) торгующий датчиками 5010 на Али экспресс,возможно скурвился.

КУпил у них 8 датчиков,если кто не в курсе,датчики продаются один лот два датчика.Прислали мне всего 4 датчика.Спор я открыл и половину суммы вернули.Но самое ценное-это время ожидания уже не вернуть.

Будьте внимательнее.

Link to post
Share on other sites

Назначаем две аналоговые оси на первой вкладке конфигуратора, затем используем функцию "Оси в кнопки" на второй.

Link to post
Share on other sites

Подключил к MMjoy2 одну планку сдвиговых регистров 74HC165 (на 3 шт.). В конфигураторе (20161101) все кнопки отображаются нажатыми. Подскажите возможную причину. Или может где-то в конфигураторе переключатель имеется на такой случай?

Link to post
Share on other sites

спасибо попробую. возник еще затык. не назначается ось на ножки д1 и д0 в этой плате. остальные оси работают при назначении. в чем беда. пробовал назначить на них кнопку, работает.




Link to post
Share on other sites
30 минут назад, ProtoKot сказал:

не назначается ось на ножки д1 и д0 в этой плате

И в любой другой тоже. Потому что на выводах D1 и D0 (равно как и D2, D3, C6, E6, B1, B2 и B3) нет внутренних АЦП, и в режиме аналоговых входов они не работают.

Link to post
Share on other sites

а как быть? как плату переделать. я ее из мануала взял. может подскажешь, что куда перекинуть.

6 минут назад, ProtoKot сказал:

а как быть? как плату переделать. я ее из мануала взял. может подскажешь, что куда перекинуть.

или на них внешний ацп надо подводить? если так, что это за зверь такой где его взять.

Link to post
Share on other sites
30 минут назад, ProtoKot сказал:

а как быть? как плату переделать. я ее из мануала взял. может подскажешь, что куда перекинуть.

На все остальные входы осей можно подключать аналоговые датчики (резисторы), поэтому у них в названии буква "I"- Internal. Еще два таких входа- на разъеме LED.

Link to post
Share on other sites
12 часов назад, Venor сказал:

Подключил к MMjoy2 одну планку сдвиговых регистров 74HC165 (на 3 шт.). В конфигураторе (20161101) все кнопки отображаются нажатыми. Подскажите возможную причину. Или может где-то в конфигураторе переключатель имеется на такой случай?

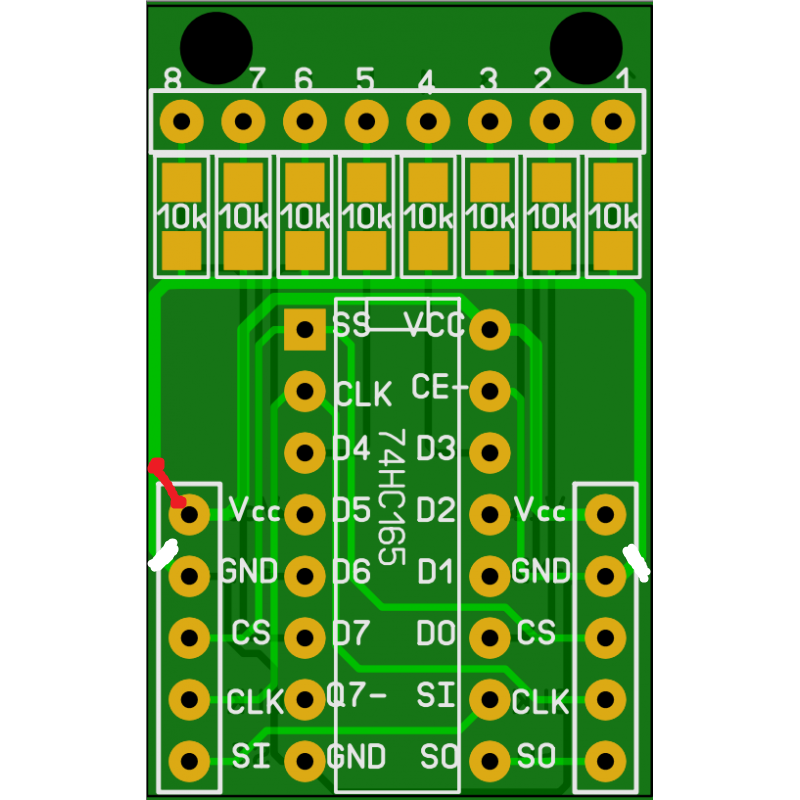

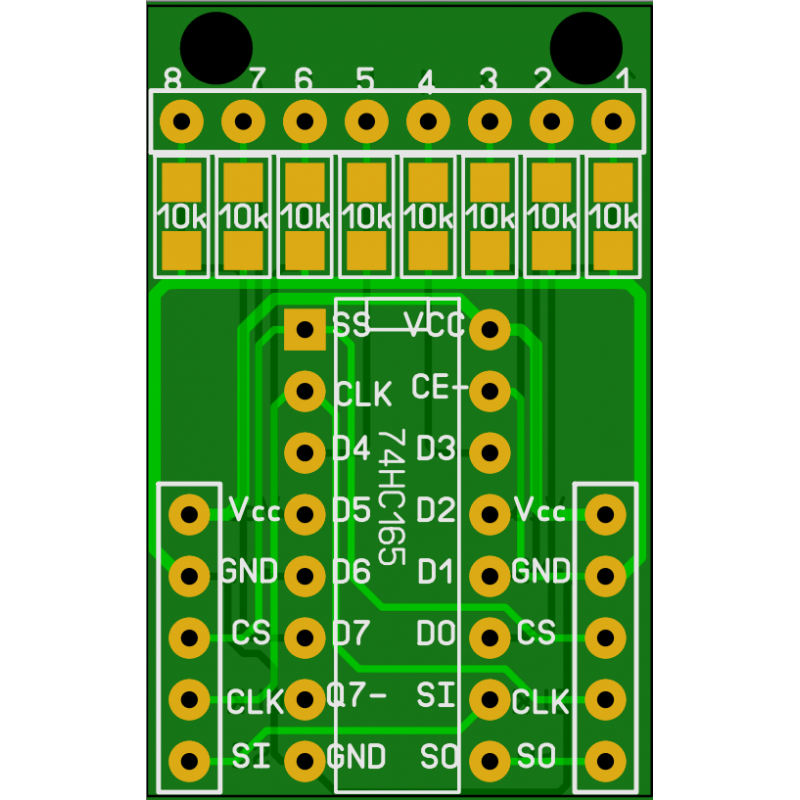

У меня так было с такими платами74hc165-pcb-800x800.thumb.png.9df231e4d3d46475392086d9c0f3b2ce.png.

Там подтяжка идет на землю. Процарапал от земли, напаял перемычку от питания.




Edited by kuzma84
Link to post
Share on other sites
23 минуты назад, kuzma84 сказал:



У меня так было с такими платами.

Там подтяжка идет на землю. Процарапал от земли, напаял перемычку от питания.



Плату я сделал сам по макету из папки PCB. В моем случае все было из-за какого-то непропаянного контакта. Проблему решил прогревом платы целиком. Извиняюсь за беспокойство.

Link to post
