Только что, Vumpel18 сказал:

Нужно ж дать.:)



Только что, Vumpel18 сказал:

Нужно ж дать.:)

То есть, по можете?

Link to post
Share on other sites
Только что, Alex-RUS сказал:



То есть, по можете?

Когда выкрою свободную минуту - ДА.

Сейчас его этого времени пока просто нет.

Link to post
Share on other sites
Только что, Vumpel18 сказал:

Когда выкрою свободную минуту - ДА.

Сейчас его этого времени пока просто нет.

За ранее вам спасибо, сколько нужно столько подожду.

Link to post
Share on other sites
1 час назад, Alex-RUS сказал:

Я понимаю, пдскажите как это сделать?  Если можно по шагово.

По голосовой в дискорде будет очень удобно?



Link to post
Share on other sites
30.03.2020 в 21:02, MYCYJIbMAHUH сказал:

По голосовой в дискорде будет очень удобно?



Доброго времени суток. Извиняюсь за своё невежество, дискорд это что? и как им пользоваться?!

Link to post
Share on other sites
2 часа назад, Alex-RUS сказал:

Доброго времени суток. Извиняюсь за своё невежество, дискорд это что? и как им пользоваться?!

Аналог тимспика.

Link to post
Share on other sites
30.03.2020 в 18:50, Alex-RUS сказал:

Я понимаю, пдскажите как это сделать?  Если можно по шагово.

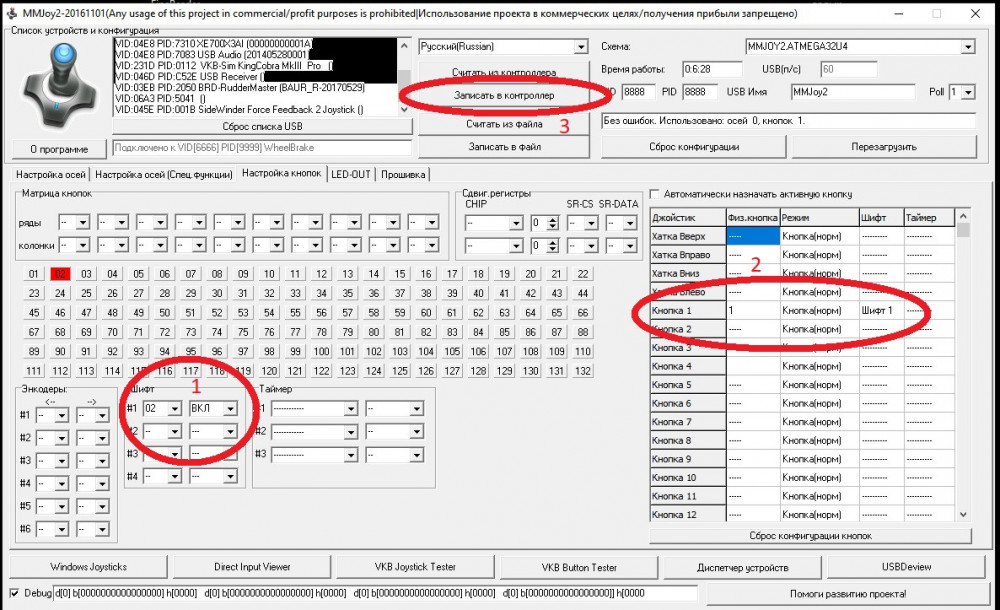

Вот. Когда времени вагон)


Link to post
Share on other sites

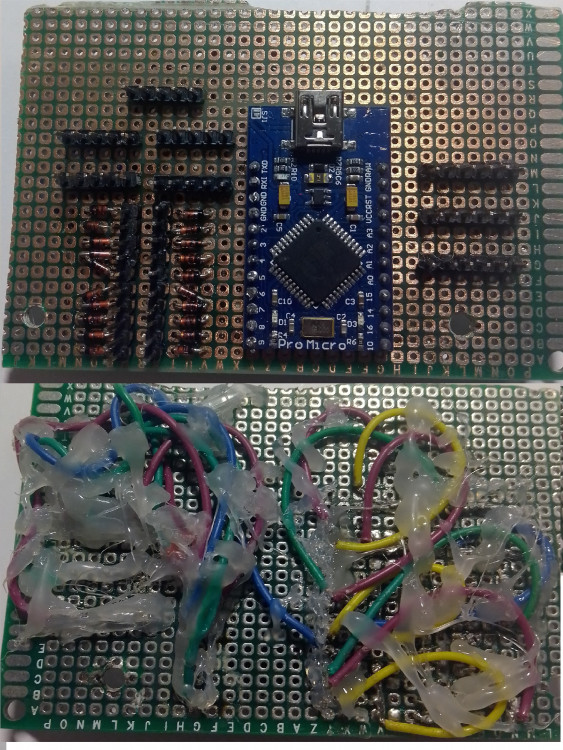

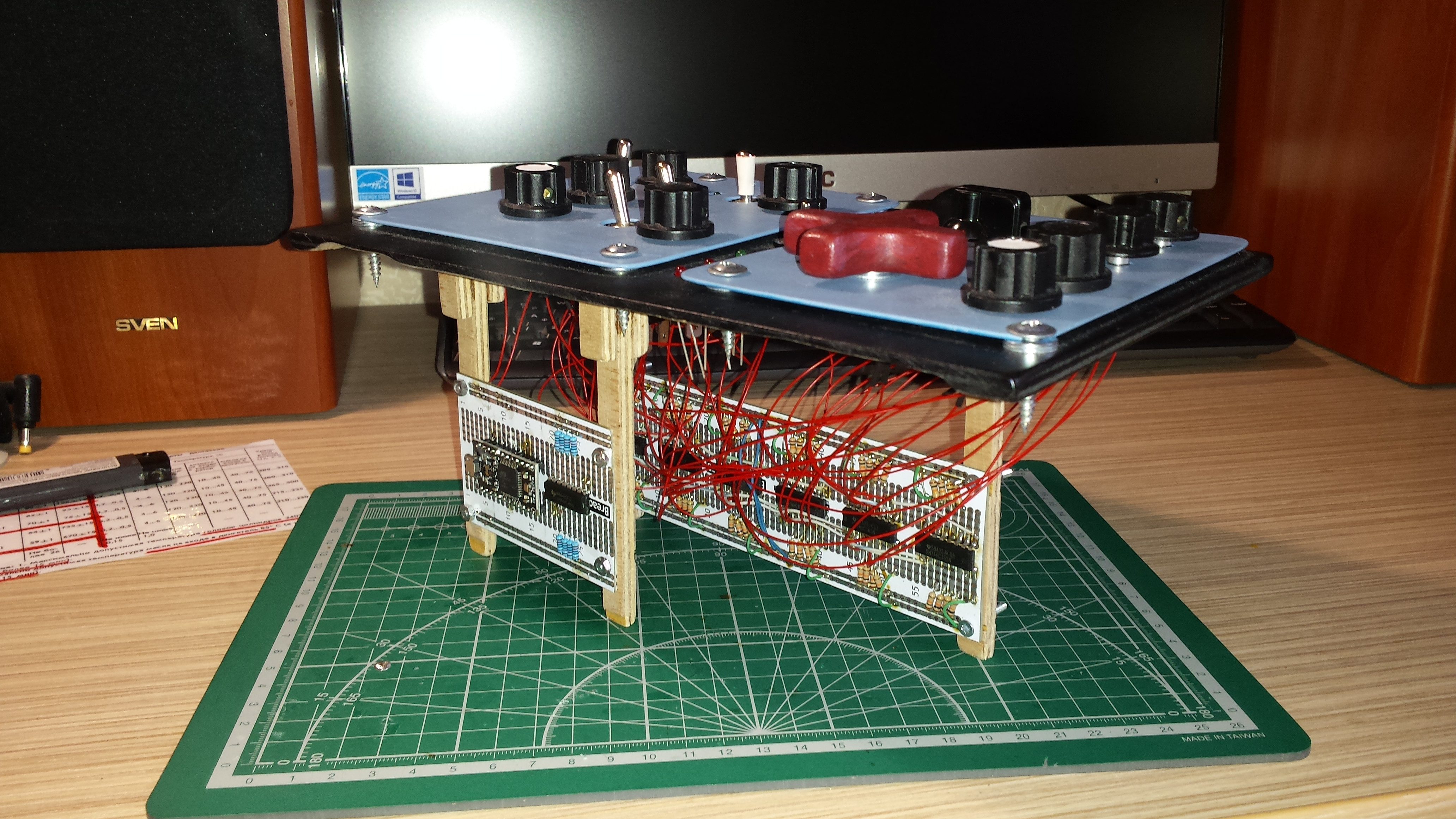

добрый вечер. хочу сказать спасибо всем , кто помогал советами, как мне сделать это чудо ммджой. и вот после долгих карантинных вечеров.  дрожащей от страха рукой, с зажатой в ней паяльником, я , как виктор франкенштейн собрал это чудо на 20 бутонов и 6 резюков.))) остался последний шаг ... корпус. но так ведь еще 4 дня карантина!!! еще раз огромное спасибо, что не оставили меня один на один с тем от чего я далек.  это было жостко " для меня".


  • Like 1
  • Upvote 2
Link to post
Share on other sites
5 часов назад, Deniss сказал:

Товарищи расскажите сдвиговый регистр какой именно нужен?

Подойдет любой 74hc165d длянакладного монтажа на плату, 74hc165n для монтажа в отверстия в плате.

Link to post
Share on other sites
18 минут назад, obcity сказал:

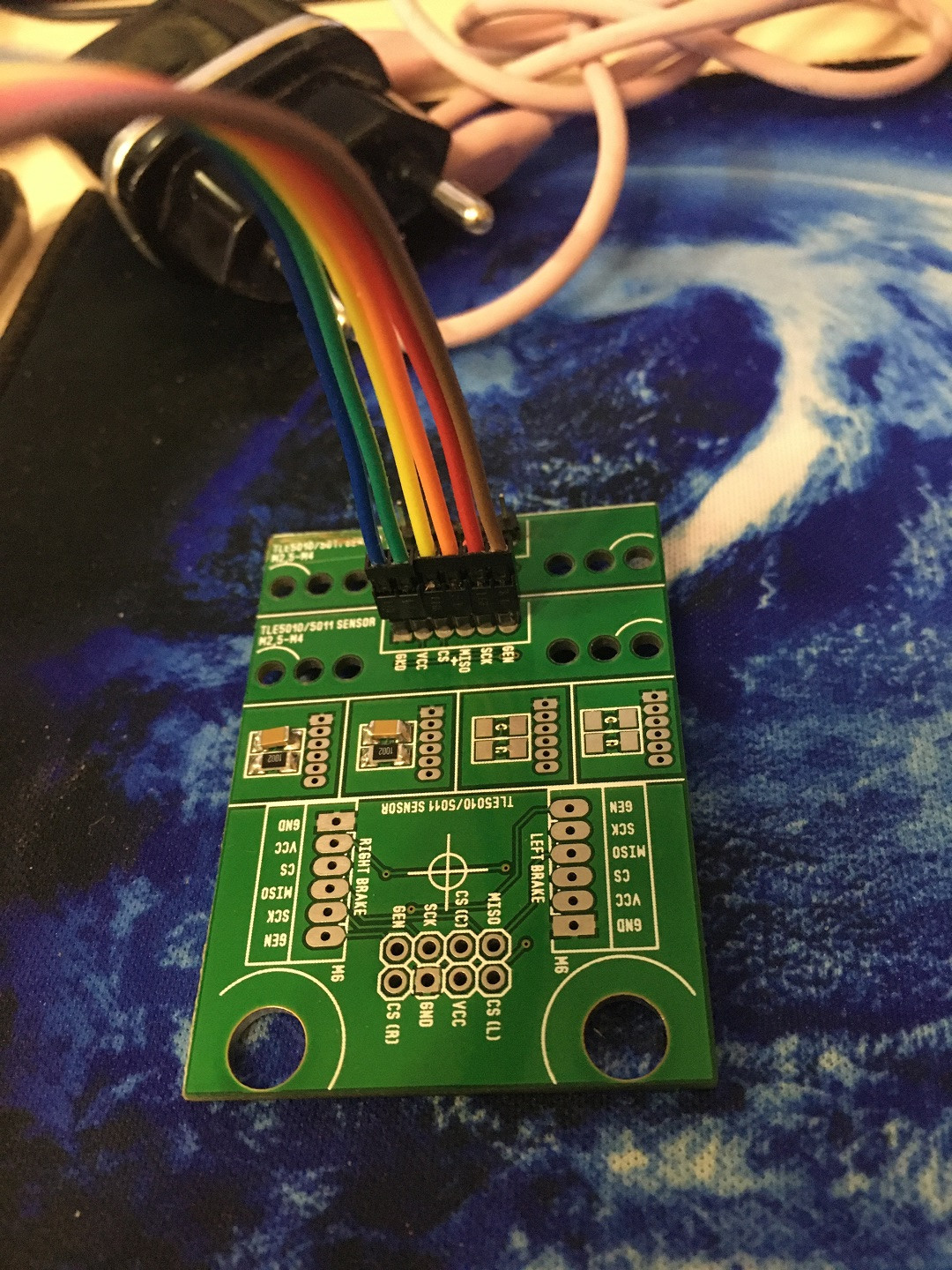

Спаял,промыл,подключил.Обьясните,что я делаю не так?

Вы используете конфигуратор версии 20150701 при залитой версии прошивки 20161101.

В конкретном случае необходимо использовать конфигуратор версии  20161101. :)

Скрытый текст

Поторопились с запайкой. :scratch_one-s_head:

Теперь возникнут проблемы с отделением платы Shield.:negative:

С датчиками аналогично.



Link to post
Share on other sites

Вот именно разъёмы  PLS и (PBS 1x12) Вам будут конкретно мешать при вырезке.

Скрытый текст

Шести контактные разъемы (PH2.0 6pin) шагом 2 мм гораздо надёжнее в плане физического подключения.

Capitanblood не зря это предусмотрел.



Link to post
Share on other sites

У меня 6 пин 2.0 на разьемы.Сейчас в память записалось,но датчики на магнит не реагируют.

Link to post
Share on other sites
8 минут назад, obcity сказал:

У меня 6 пин 2.0 на разьемы.Сейчас в память записалось,но датчики на магнит не реагируют.

Датчик пока один на порт МК F6.

Калибровать кто должен ?



Link to post
Share on other sites

Выполните калибровку.

Сырые значения должны соответствовать, в зависимости от положения оси:

- калибровка мин.;

- калибровка центр;

- калибровка мах.

Сейчас в памяти контроллера нет этих значений.



Link to post
Share on other sites

Ключ на плате датчика должен совпадать с ключем на чипе (круглая выемка).

У Вас это условие не соблюдено.

Link to post
Share on other sites
12 минут назад, MYCYJIbMAHUH сказал:

Интересно,а как и чем Вы будете резать запаянные платы?

http://proxxon.in.ua/ru/rashodnki-dlya-bormashin/diski/armirovannye/otreznye-diski-proxxon-28808.html

Благо защитные маски теперь есть у каждого. :rofl:

Link to post
Share on other sites

Железной линейкой в качестве направляющей и царапать резаком с обратной стороны.Ольфа есть.Я бумажным моделизмом увлекался.



Edited by obcity
Link to post
Share on other sites
22 минуты назад, obcity сказал:

Железной линейкой в качестве направляющей и царапать резаком с обратной стороны.Ольфа есть.Я бумажным моделизмом увлекался.



Реально, но вероятность "зареза", "срыва" гарантирована.



Link to post
Share on other sites

резать можно алмазным диском для дремеля. а то обычные диски имеют свойство лопаться и лететь в морду

Edited by =VCC=Ghash34
Link to post
Share on other sites

Маски нет и не было.Зашел недавно в аптеку с громким названием муниципальная,купил градусник.Два раза про маску спросил,кое как промычала мне невнятное нет в наличии.Новосибирск.Сибиряков Гвардейцев 11.На ОТ не езжу.

Дреммеля нет,а дорожки порезать можно и без пайки.Вы не знаете,как себя чувствуешь,когда оригинал халинского криво отрежешь))

Нет зарезов,если не торопится.

Link to post
Share on other sites

Перепаял,все заработало.Только при подключении к F6,F7 датчики не реагируют и в конце строки ошибки.




Link to post
Share on other sites
1 час назад, obcity сказал:

Перепаял,все заработало.Только при подключении к F6,F7 датчики не реагируют и в конце строки ошибки.

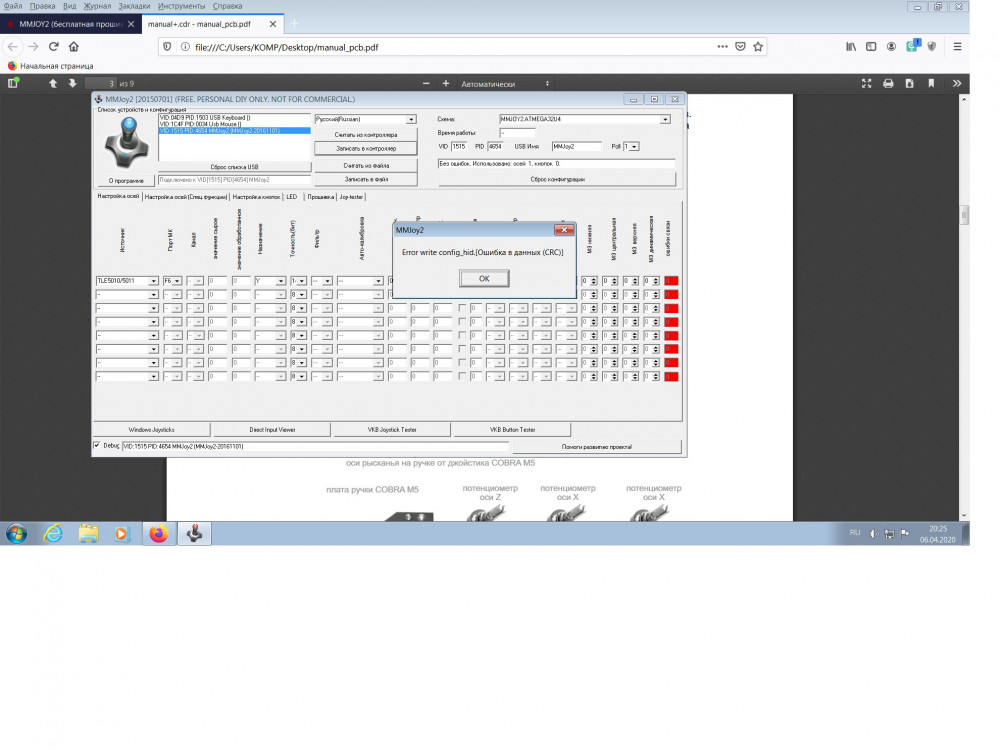

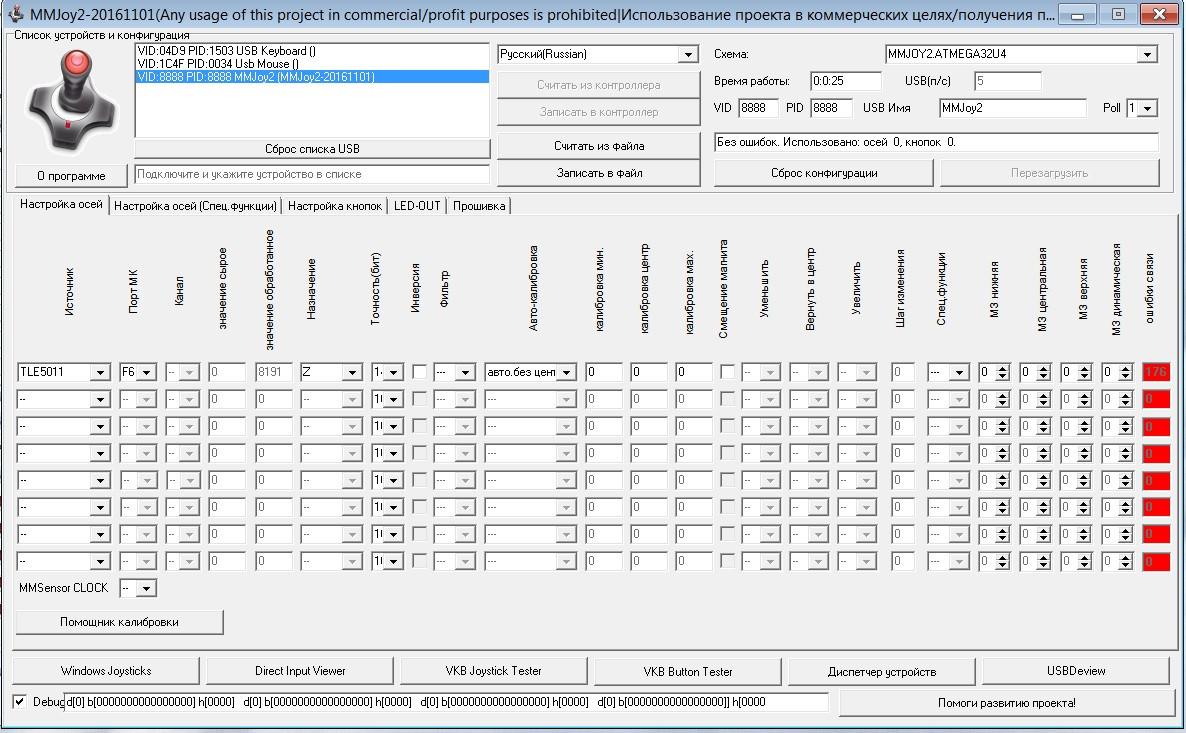

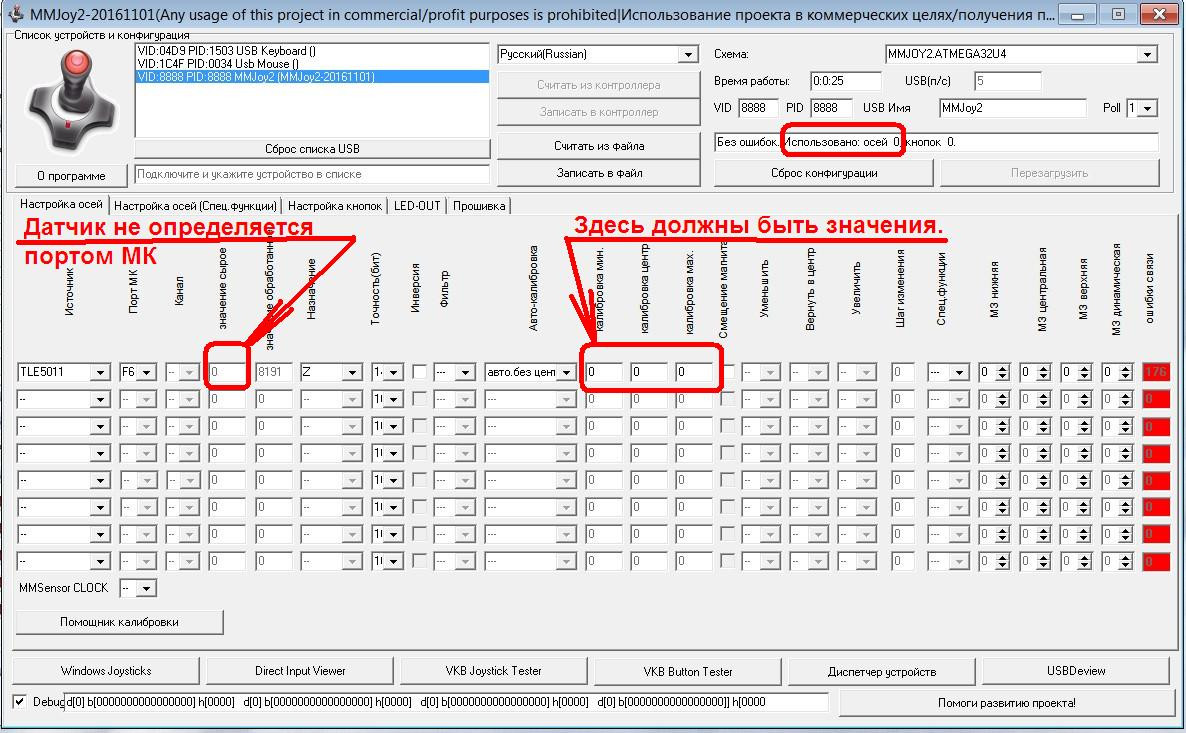

На скрине подключён один датчик который показывает ошибку связи.

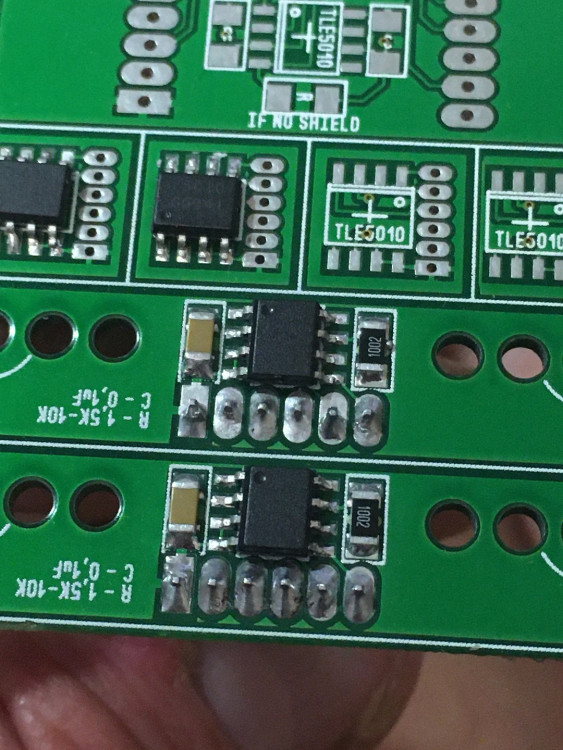

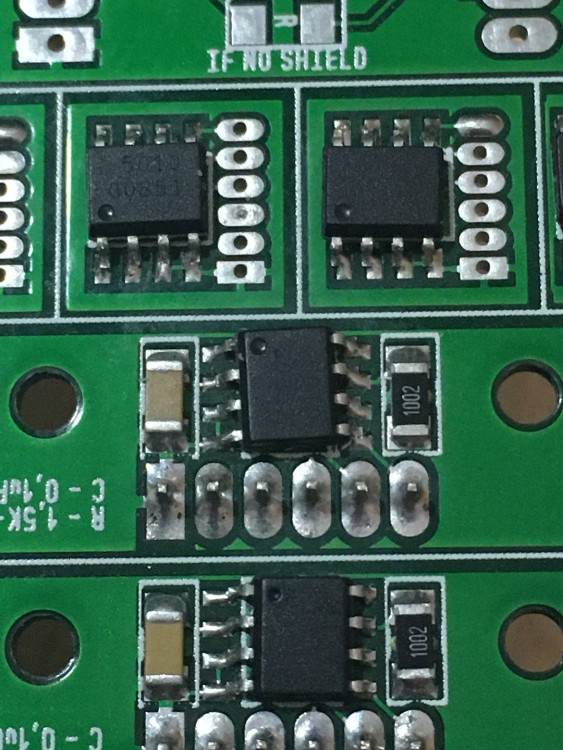

На датчиках сопротивление 10Ком,а какое сопротивление припаяли на шильд ардуины?



Link to post
Share on other sites
2 часа назад, obcity сказал:

Перепаял,все заработало.Только при подключении к F6,F7 датчики не реагируют и в конце строки ошибки.




Джамперы установлены правильно ?

Если конечно установлены.:scratch_one-s_head:

Скрытый текст

В шестиконтактном разъеме (PLD 2x3) левая группа контактов относится
к шестому контакту верхнего разъема подключения внешних АЦП,
правая — к нижнему. Верхнее положение джампера на этом разъеме соответствует
линии MOSI[B2], которая подключается к шестому контакту (для подключения
внешних АЦП MCP3202/4/8), нижнее положение соответствует линии GEN[B6],
для подключения датчиков TLE5010/11.



56 минут назад, obcity сказал:

Тоже 10 кОм.

Начните с номинала в 1.5 кОм (на плате Shield)

Edited by Vumpel18
Link to post
Share on other sites
15 минут назад, obcity сказал:

замыкал.толку нет.

Необходимо правильно замкнуть.

Электроника - наука о контактах.

И без смены на плате Shild резистора подтяжки на номинал  1,5 kOm не обойтись.

Расстояния установки датчиков то не большие ожидаются ?

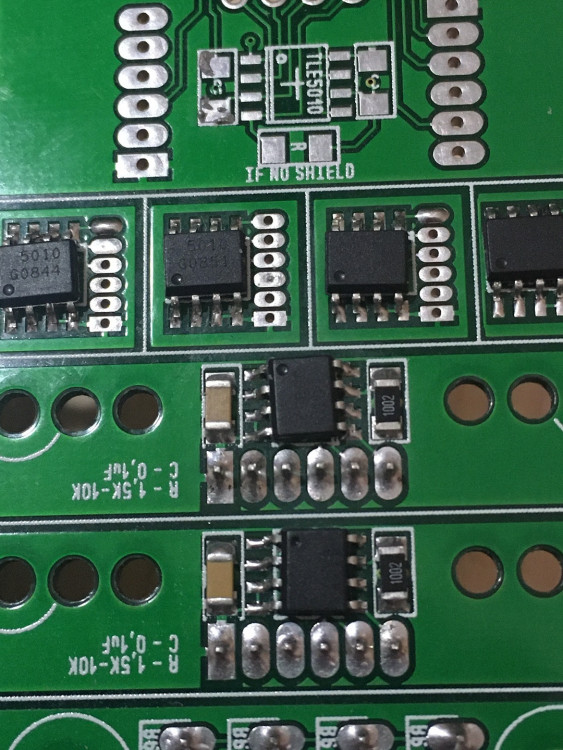

На плате датчика  запаять 1,5 kOm, а не 10, что есть максимально допустимого.

Link to post
Share on other sites

Замыкал,как в мануале.Положение gen.Датчики то все работают,на остальных выводах.Собираю логитек 3д про,подшипники поставил.На твист мелкий датчик.

Link to post
Share on other sites
29 минут назад, obcity сказал:

Замыкал,как в мануале.Положение gen.Датчики то все работают,на остальных выводах.Собираю логитек 3д про,подшипники поставил.На твист мелкий датчик.

Откуда такая уверенность, что датчик работает?

Скрытый текст




См. Сырое значение =0= - первый признак, что не работает.

Второй - использовано осей 0.

Работу датчика не увидите до тех пор пока не будут сохранены в памяти контроллера

калибровочные значения.

На сегодня их в памяти контроллера нет.

Ранее Вам рекомендовали. См.

Скрытый текст

Сырые значения должны соответствовать, в зависимости от положения оси:

- калибровка мин.;

- калибровка центр;

- калибровка мах.

Сейчас в памяти контроллера нет этих значений.

Слишком много допускаете ошибок.

Скрытый текст

Уважаемый  не стоит торопиться и нужно быть предельно внимательным.

Номиналы резисторов подтяжек используйте 1,5 kOm..



Edited by Vumpel18
Link to post
Share on other sites

Я перепаял тлешки,они все заработали.Проверял магнитом,в вкб джойтестере,подключая по очереди к 6 разьемам.Разьемы F6 и F7 не работают.Скрин я и выложил.Резистора на 1.5 кОм нет у меня.Так бы на шильде перепаял,возможно ли,что разьемы из за этого не работают?

ЗЫ я пока не установил их на джой,распилить еще надо,просто проверил,правильно ли спаял.

Edited by obcity
Link to post
Share on other sites
13 минут назад, obcity сказал:

Я перепаял тлешки,они все заработали.Проверял магнитом,в вкб джойтестере,подключая по очереди к 6 разьемам.Разьемы F6 и F7 не работают.Скрин я и выложил.Резистора на 1.5 кОм нет у меня.Так бы на шильде перепаял,возможно ли,что разьемы из за этого не работают?

ЗЫ я пока не установил их на джой,распилить еще надо,просто проверил,правильно ли спаял.

Таблэтка.:biggrin:

Скрытый текст


При условии, что датчик работает на других портах MK.





Edited by Vumpel18
Link to post
Share on other sites
