Recommended Posts

51 минуту назад, Akademik сказал:

А можно ли один контроллер про микро использовать как плату расширения для второго про?

Теоретически можно, данная прошивка этого не подразумевает.

Share this post


Link to post
Share on other sites

Del.

Edited by Vumpel18

Share this post


Link to post
Share on other sites

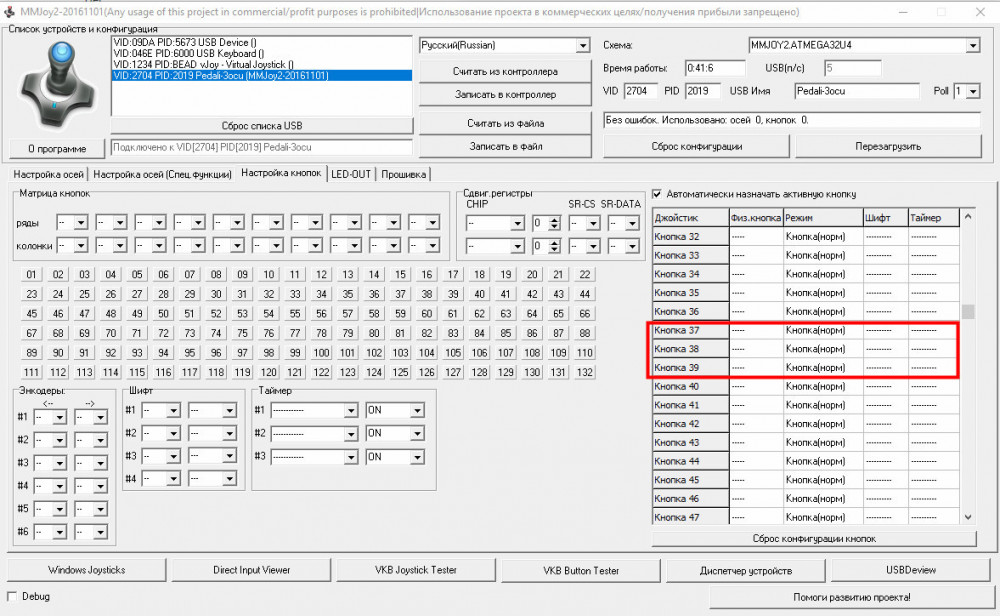

Не могу не спросить ибо стало интересно знать.Собрал два девайса у которых на борту 40 кнопок подсоединённых через сдвиговые регистры.

Прошивки разные но баг один.В конфигураторе кнопки(обычные) 37,38,39  видны а винда при нажатии кнопок их не видит.

Поэтому пришлось оставить эти строки пустыми а кнопки прописать на 40,41,42..... строку.Кнопки виндой опознаются.

1932250767_bandicam2020-01-3117-41-36-048.thumb.jpg.76de5fffcd0b01adea1ec4ffa7b5f6d6.jpg

Edited by MYCYJIbMAHUH

Share this post


Link to post
Share on other sites

Добрый день господа.
Заранее извиняюсь если не в тему, но может кто поделиться ссылкой на магниты для датчиков TLE5010. Копаюсь в али, но хоть убей не могу найти подходящие.

Share this post


Link to post
Share on other sites
1 час назад, Dim0n сказал:

Добрый день господа.
Заранее извиняюсь если не в тему, но может кто поделиться ссылкой на магниты для датчиков TLE5010. Копаюсь в али, но хоть убей не могу найти подходящие.

https://magnet-prof.ru/index.php/MAGNITYI-DLYA-SUVENIROV/Magnit-N35-D6x2.5mm/flypage.tpl.html

Share this post


Link to post
Share on other sites
2 часа назад, Void сказал:

ключевой момент - диаметральное намагничивание. Мне больше кольцевые нравятся, проще крепить на винты из нержавейки.

https://magnet-prof.ru/index.php/Koltso-Trubka-NdfeB/View-all-products.html





Увы у них сейчас мал выбор диаметрально намагниченных дисков и колец и когда поступят не могут сказать.

Share this post


Link to post
Share on other sites
5 часов назад, Dim0n сказал:

Добрый день господа.
Заранее извиняюсь если не в тему, но может кто поделиться ссылкой на магниты для датчиков TLE5010. Копаюсь в али, но хоть убей не могу найти подходящие.

Я себе такие заказал

https://aliexpress.ru/item/32946857049.html?spm=a2g0o.cart.0.0.40783c00paFqlO&mp=1

Share this post


Link to post
Share on other sites
11 часов назад, Baltz сказал:

Увы у них сейчас мал выбор диаметрально намагниченных дисков и колец и когда поступят не могут сказать.

тоже поди из Китая тащат

Share this post


Link to post
Share on other sites
5 часов назад, Void сказал:

тоже поди из Китая тащат

А то откуда же?

Share this post


Link to post
Share on other sites

Последний девайс когда делал,то за отсутствием диаметрально намагниченных магнитов использовал аксиальной намагниченности кольцо.

https://yandex.ru/images/search?from=tabbar&text=аксиально намагниченный&pos=16&img_url=https%3A%2F%2Fsc01.alicdn.com%

Плокогубцами ломал на две части и на поксипол клеил на осевой винт.

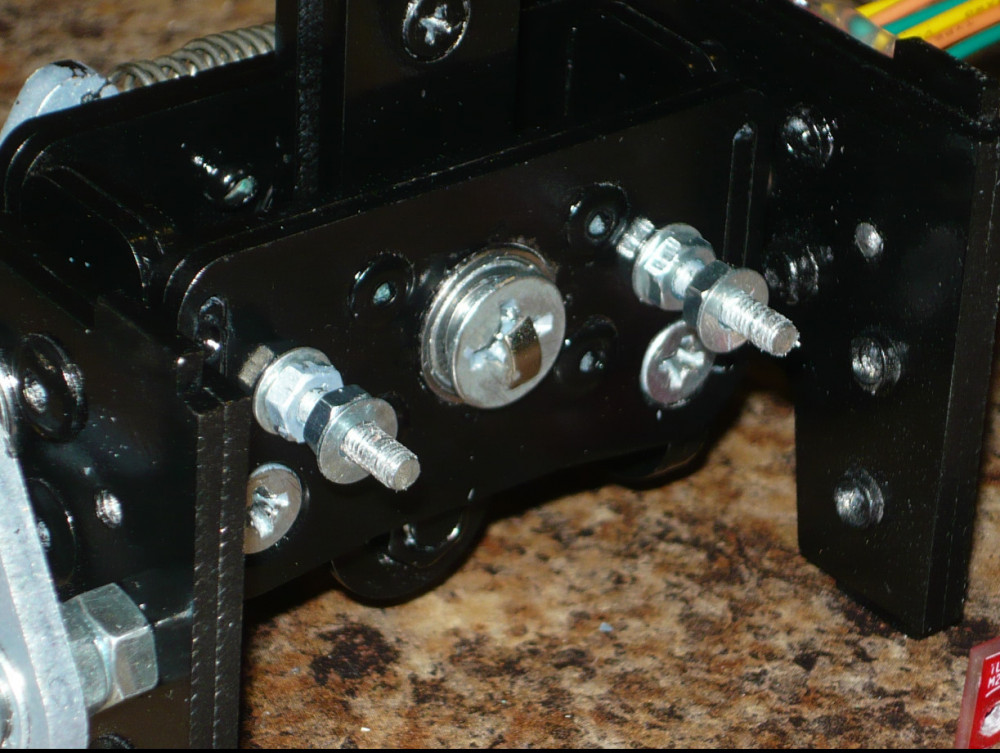

Давно такие магниты покупаю .Можно ещё к примеру осевую шпильку пропилить на глубину магнита 5мм и ширину 2мм полотном по металлу.В пропил аксиальный магнит входит как в горшочек на глубину гайки.

1256437124_bandicam2020-01-2013-28-26-261.thumb.jpg.c4034d02927e724126cf941f0e11c005.jpg

Кстати когда-то пробовал разломленный магнит на гриндере шлифануть для более плотного контакта с осевым винтом,так вот при нагревании магнит полностью теряет свои качества(как в сталкере артефакт модификатор становится простым булыжником).

Share this post


Link to post
Share on other sites
32 минуты назад, MYCYJIbMAHUH сказал:

Последний девайс когда делал,то за отсутствием диаметрально намагниченных магнитов использовал аксиальной намагниченности кольцо.

https://yandex.ru/images/search?from=tabbar&text=аксиально намагниченный&pos=16&img_url=https%3A%2F%2Fsc01.alicdn.com%

Плокогубцами ломал на две части и на поксипол клеил на осевой винт.

Давно такие магниты покупаю .Можно ещё к примеру осевую шпильку пропилить на глубину магнита 5мм и ширину 2мм полотном по металлу.В пропил аксиальный магнит входит как в горшочек на глубину гайки.

1256437124_bandicam2020-01-2013-28-26-261.thumb.jpg.c4034d02927e724126cf941f0e11c005.jpg

Кстати когда-то пробовал разломленный магнит на гриндере шлифануть для более плотного контакта с осевым винтом,так вот при нагревании магнит полностью теряет свои качества(как в сталкере артефакт модификатор становится простым булыжником).

Это называется точка Кюри)))

Share this post


Link to post
Share on other sites
3 минуты назад, micro-flight сказал:

Это называется точка Кюри)))

Я и говорю,булыжник.

  • Haha 2
  • Upvote 1

Share this post


Link to post
Share on other sites

Я поставил магнит из dwd-rw привода. Прекрасно работает. Нужно только узкой стороной к датчику ориентировать.

Share this post


Link to post
Share on other sites

Я как то давно, сначала по незнанию поставил магнит, какой был  в наличии, он оказался аксиальным в итоге. Но все равно работало - правда количество "сырых" осчетов было около 900 на мой ход руда, когда поменял на диаметральный магнит - при том же ходе ручки к-во "сырых" отсчётов перевалило за 6000.

Share this post


Link to post
Share on other sites

Добрый вечер!

Работает ли Mmjoy2 с тензодатчиками? На забугорном форуме нашел какую-то информацию, но мало что понял.


Share this post


Link to post
Share on other sites

INA122 это инструментальный усилитель с аналоговым выходом. Поэтому может быть подключен к аналоговому входу (АЦП) на правах обычного Магреза. Конечно с предварительной настройкой усиления, и опорных точек с помощью соответствующей обвязки (см. спецификацию на усилитель). Тензодатчики подключаются ко входу усилителя.

Share this post


Link to post
Share on other sites
Цитата

Скачиваем архив с прошивкой - https://sites.google.com/site/mmjoyproject/fajly-dla-skacivania

Открываем - MMjoy2\PCB\MMJOY_PROJECT[capitanblood]

Читаем - manual rus.pdf

Может что-то не так качаю и не то открываю. Ткните пожалуйста носом, где это?

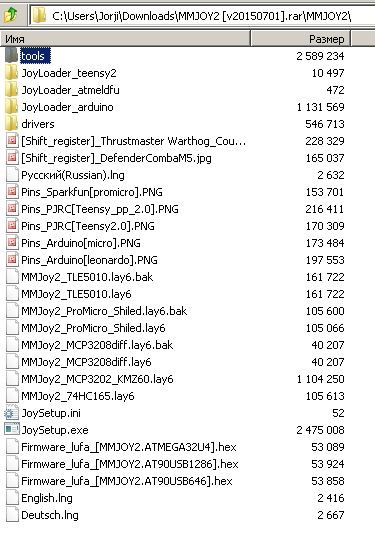

Какой из архивов качать?1728511873_1.JPG.d4f684eac7fc23c2f7f2c93a39727a8a.JPG

Скачал один. Где здесь папка PCB? Сколько раз про неё читаю, но никак не могу найти(((


Share this post


Link to post
Share on other sites
3 минуты назад, Jorji сказал:

Может что-то не так качаю и не то открываю. Ткните пожалуйста носом, где это?

Какой из архивов качать?1728511873_1.JPG.d4f684eac7fc23c2f7f2c93a39727a8a.JPG

Скачал один. Где здесь папка PCB? Сколько раз про неё читаю, но никак не могу найти(((


MMJOY2 [v20161101].rar Последний архив



Edited by Kas

Share this post


Link to post
Share on other sites

Огромное спасибо.)))

Share this post


Link to post
Share on other sites

Нужны 8 голых плат под тле 5010-5011 с центрами отверстий 35 мм.

Share this post


Link to post
Share on other sites

Ребята, подскажите, пожалуйста! Пишу инструкцию по подключению различной перефирии к FreeJoy. Можно ли использовать схемы из папки  PCB MMJoy2? У кого то надо спрашивать разрешения? Нужна схема сдвиговых регистров из папки PCB и TLE5011 из TRIEXPA. Если кто подскажет кто делал перечисленные схемы, то могу указать у себя источники.

Edited by Johnet

Share this post


Link to post
Share on other sites
09.02.2020 в 16:40, Arachna сказал:

Этот вопрос задают постоянно.

Скачиваем архив с прошивкой - https://sites.google.com/site/mmjoyproject/fajly-dla-skacivania

Открываем - MMjoy2\PCB\MMJOY_PROJECT[capitanblood]

Читаем - manual rus.pdf





Короткий мануал к шилду..

Share this post


Link to post
Share on other sites

На мой взгляд этого достаточно. Главное правильно собрать. Настройки интуитивно понятны.

Ну и никто не запрещает прочитать эту ветку форума с первой страницы и подобную на Тундре

https://forum.warthunder.ru/index.php?/topic/64234-mmjoy2-besplatnaya-proshivka-i-soft-dlya-samodelnogo-kontrollera-dzhoistika/.

Всё давно разжёвано и обсосано по нескольку раз.

  • Upvote 1

Share this post


Link to post
Share on other sites
11.02.2020 в 06:08, zmeytee сказал:



Короткий мануал к шилду..

Краткость сестра таланта.

Скрытый текст

В мануале имеется вся необходимая информация.



Share this post


Link to post
Share on other sites

Для тех кто в теме, помогите. Подключаю в программе (как внутренний датчик) KMZ41, показания пляшут. Пробовал на другой ARDUINO при помощи скретча, ситуация та же. Вольтметром проверял, ток стабилен, при наклоне РУСа, изменения корректные, но в тестере программы сплошная кардиограмма.

Edited by Slava_SSS
Дополнение

Share this post


Link to post
Share on other sites

Есть версия что датчик подключен к ноге ардуины которая для этого не предназначена. В случае с про микро для внутреннего датчика (на который заводится внешний аналоговый сигнал) подходят только определённые выводы: D4, D7, B4, B5, F4, F5, F6, F7, B6







Edited by Alator

Share this post


Link to post
Share on other sites

Я подключал к  F4, F5, F6, F7, к этим же подключал джойстик для ардуино, так вот с ним всё в порядке. На KMZ 41 подавал 5 V, проверял напряжение, отрабатывает корректно, в среднем положении четко 2, 44, на входе 4.88V. Датчики от GVL224

Share this post


Link to post
Share on other sites
19 часов назад, Slava_SSS сказал:

Для тех кто в теме, помогите. Подключаю в программе (как внутренний датчик) KMZ41, показания пляшут. Пробовал на другой ARDUINO при помощи скретча, ситуация та же. Вольтметром проверял, ток стабилен, при наклоне РУСа, изменения корректные, но в тестере программы сплошная кардиограмма.

Подключать можно к плате контроллера или плате Shield.

Настраивать, калибровать с помощью программы  -  конфигуратор.

Правильно поставленный вопрос содержит 50% ответа.



После подключения датчик необходимо сначала откалибровать с записью в память контроллера.



Скрытый текст

Датчики GVL224 имеют строго индивидуальные углы отклонения при работе оси в зависимости от места его использования т.е. датчика.





Edited by Vumpel18

Share this post


Link to post
Share on other sites

Всё победил, банально, бракованный коннектор.

  • Like 1

Share this post


Link to post
Share on other sites

Подскажите пожалуйста. Сажаю на про микро переменный резистор все как на схеме минус на гроунд плюс на повер и сигнал на ф5. В программе ось не отображается. Что не так делаю?

Share this post


Link to post
Share on other sites
31.12.2019 в 21:59, Alex-RUS сказал:

 Камрады! Всех с наступающим Новым 2020 Годом!!! Такая проблемма, купил про микро   Леонардо ATMEGA32U4, комп видит как не известное устройство, а в режиме (булт) видит но пропадает и пишет:

(В данный момент это устройство не подключено к этому компьютеру. (Код 45)

Чтобы устранить эту проблему, переподключите это устройство к компьютеру.) Как решить? Если можно пошагово. За ранее спасибо.





Аналогичная проблема. Подключаю ардуину, винда ей ставит дрова и всё. Пропадает из списка устройств. Раньше платка оставалась висеть. Как ей дрова скормить теперь?😄

Ага, нашел её😁 Но винда (@#$%^!) не даёт перебить свои дрова на ММджоевские

Edited by =FB=Tokar

Share this post


Link to post
Share on other sites
12 часов назад, ProtoKot сказал:

Подскажите пожалуйста. Сажаю на про микро переменный резистор все как на схеме минус на гроунд плюс на повер и сигнал на ф5. В программе ось не отображается. Что не так делаю?

В конфигураторе - закладка настройка осей необходимо внести необходимые настройки для подключаемой оси - порт МК - F5, определить датчик и т.д. т.е. заполнить полностью строку для этого МК. Всё это записать в память и потом откалибровать.

Share this post


Link to post
Share on other sites

Товарищи,кабель от датчиков 5010  до шильда один метр,на платы датчиков паять сопротивление 1.5 ком ?

Share this post


Link to post
Share on other sites

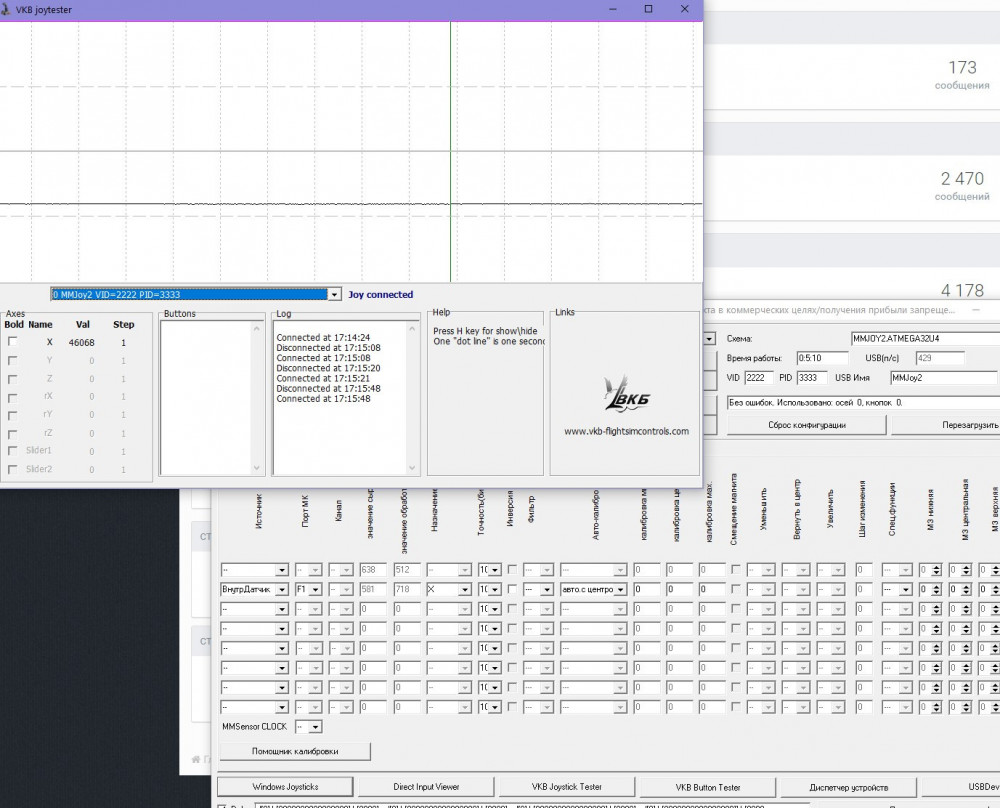

Ноладил😁 Подключил потенциометры от СН. Джойтестер выдает такую картину. Дребезг 😕

Холлы тоже дрожат и с еще большей амплитудой.

Куда копать, как исправлять?

Аннотация 2020-02-18 172143.jpg

Share this post


Link to post
Share on other sites
27 минут назад, =FB=Tokar сказал:

Ноладил😁 Подключил потенциометры от СН. Джойтестер выдает такую картину. Дребезг 😕

Холлы тоже дрожат и с еще большей амплитудой.

Куда копать, как исправлять?

Аннотация 2020-02-18 172143.jpg

Центральную мёртвую зону можно прописать от 1 до 5 например.Дребезг пропадёт,но дребезг останется динамический-ручку отклоняем от центра и видим офигенский дребезг который ничем не вылечишь.Как вариант холл заменить на цифровой датчик или на датчик из COBRA M-5



Share this post


Link to post
Share on other sites
3 часа назад, MYCYJIbMAHUH сказал:

Товарищи,кабель от датчиков 5010  до шильда один метр,на платы датчиков паять сопротивление 1.5 ком ?

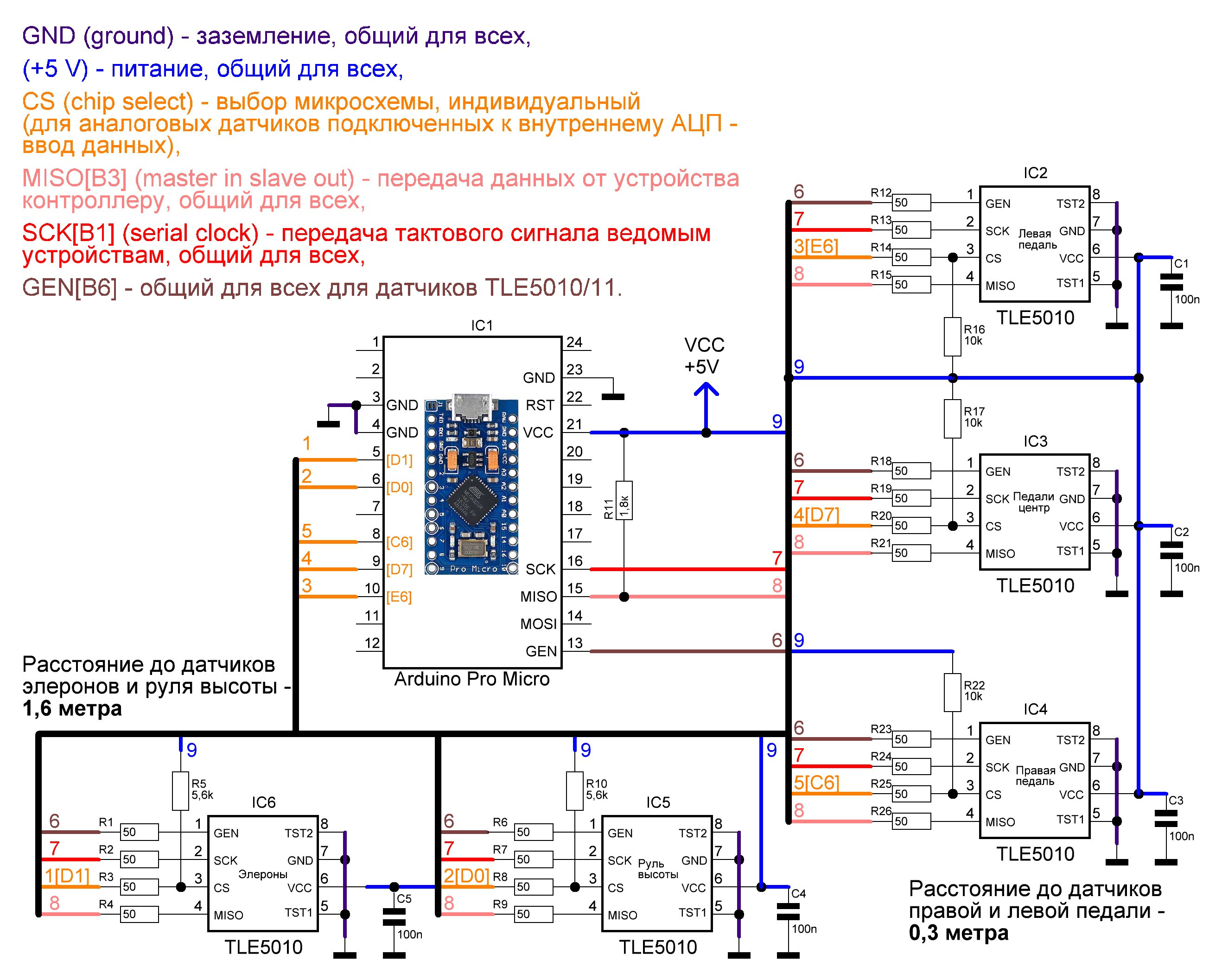

У меня 1,6 метра расстояние до датчика. На 3 ножке (CS) TLE5010 резистор подтяжки 5,6 кОм.

Скрытый текст




  • Thanks 1

Share this post


Link to post
Share on other sites
