mega_mozg_13

MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

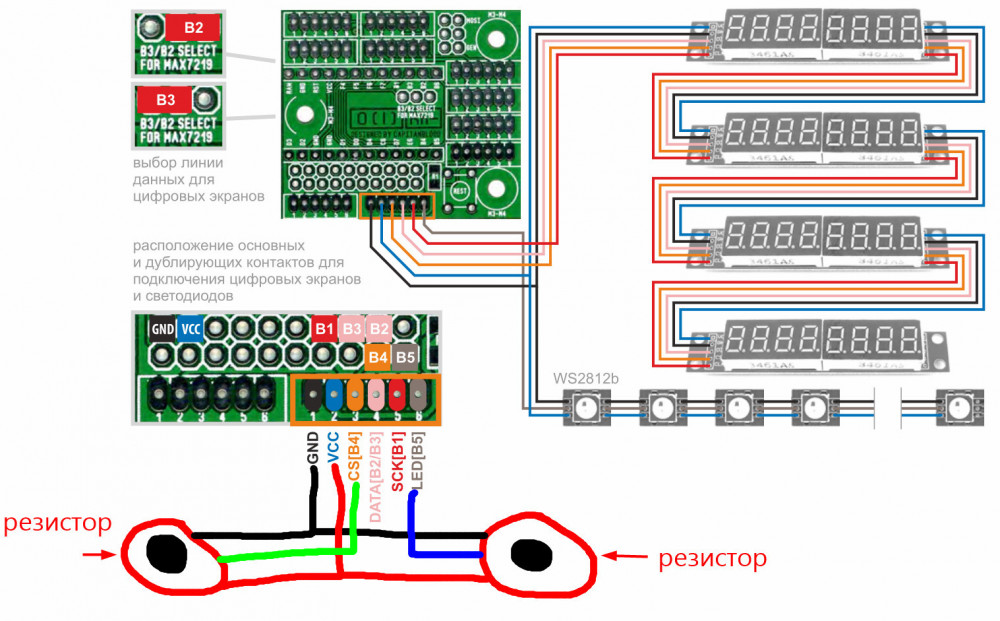

Уважаемые,не получается оживить восьмую ось.Шесть цифровых осей работают.Надо подцепить ещё две оси аналоговые.

Цепляю "В4,В5",в итоге один резистор меняет данные за двоих.?????:dash:

1895867591_bandicam2019-11-2721-45-23-620.thumb.jpg.b1ef9b1b6ba442014b2f2aea8fd93bf4.jpg

На дублирующие пины цеплял,тоже самое,один резистор меняет данные свои и соседа))).

Share this post


Link to post
Share on other sites

джамперы с 6-тиконтактного разъема убраны?

сопли при пайке исключены?

Edited by =FA=CATFISH
  • Upvote 1

Share this post


Link to post
Share on other sites

Джамперы отсутствуют.Шилд собран года полтора назад.На наличие соплей исследован много раз.

Share this post


Link to post
Share on other sites

Если аналоговый вход АЦП висит в воздухе не подключенный, то напряжение на нём будет примерно такое же, как и на входе перед этим считанного. Нужно два переменника и всё получится.

  • Upvote 1

Share this post


Link to post
Share on other sites
41 минуту назад, MYCYJIbMAHUH сказал:

Джамперы отсутствуют.

Поставить два джампера.:)

Share this post


Link to post
Share on other sites

Кинул резистор на прямую на ардуину.В4 есть,а В5 мёртвый.В ардуине дело.Когда-то эту ардуину  запаял  на шильд а после раздеть пришлось.Видимо дорожка оторвалась.

С самого утра  занимаюсь в общем сборкой девайса.Запарился одним словом.)))

Edited by MYCYJIbMAHUH

Share this post


Link to post
Share on other sites

Щас глянул внимательно джамперы не при чем

Edited by =FA=CATFISH

Share this post


Link to post
Share on other sites

Нужны два сдвиговых  СD 4021.Может кто нибудь выручить?.На Али заказал,но ждать больше месяца((((.

Share this post


Link to post
Share on other sites
22 минуты назад, MYCYJIbMAHUH сказал:

Нужны два сдвиговых  СD 4021.Может кто нибудь выручить?.На Али заказал,но ждать больше месяца((((.

Чип и дип - за неделю принесли

Share this post


Link to post
Share on other sites

Приветствую сообщество. Собираю потихоньку панели для миг 21 бис (DCS) через сдвиговый регистр. подключил пока 12 тумблеров, энкодеры, кнопки. все работает. но не могу разобраться с тумблерами (2-позиц., on on): включаю 4ый тумблер - promicro перезагружается. воспринимает, как-будто зажаты 4 кнопки одновременно. в тестере показывает, что тумблеры отрабатывают как кнопки (вкл. и выкл.), а на основном интерфейсе - кнопки горят красным. подскажите, что не так я делаю.

Share this post


Link to post
Share on other sites
51 минуту назад, nikolas0618 сказал:

Приветствую сообщество. Собираю потихоньку панели для миг 21 бис (DCS) через сдвиговый регистр. подключил пока 12 тумблеров, энкодеры, кнопки. все работает. но не могу разобраться с тумблерами (2-позиц., on on): включаю 4ый тумблер - promicro перезагружается. воспринимает, как-будто зажаты 4 кнопки одновременно. в тестере показывает, что тумблеры отрабатывают как кнопки (вкл. и выкл.), а на основном интерфейсе - кнопки горят красным. подскажите, что не так я делаю.

мало инфы

Схему подключения тумблеров надо

Share this post


Link to post
Share on other sites

крайняя нога идет к сдв. регистру на свободные из 8 ног, 1 - к тому регистру на общую.


Share this post


Link to post
Share on other sites

"м/с" в смысле микроконтроллер? другие - в пути. буду ждать тогда, проверю.

Share this post


Link to post
Share on other sites
37 минут назад, nikolas0618 сказал:

"м/с" в смысле микроконтроллер? другие - в пути. буду ждать тогда, проверю.

м/с -  имелось ввиду микросхема регистра.

Как я понимаю тумблеры замыкались по одному и тут же выключались?  При замыкании одного из них (4-го) в конфигураторе загорались красным сразу 4 кнопки?



Share this post


Link to post
Share on other sites

поочередное включение тумблеров приводит к перезагрузке про микро на включении 4го. система распознает включение тумблеров как зажатые кнопки и перезагружается.

микросхема регистра в норме, поскольку проверял на разных платах. в том числе и без регистров. напрямую к микроконтроллеру: при активации 4го тумблера - перезагрузка.

Share this post


Link to post
Share on other sites
1 минуту назад, nikolas0618 сказал:

поочередное включение тумблеров приводит к перезагрузке про микро на включении 4го. система распознает включение тумблеров как зажатые кнопки и перезагружается.

При твоей схеме, тумблеры - и должны вести себя как "зажатые" кнопки. Если включение одного тумблера приводит к "зажатию" четырех кнопок в конфигураторе - регистр неисправен.

Платку регистров сам паял?

Share this post


Link to post
Share on other sites

так точно. сам.

какая схема необходима для работы тумблера как незажатой кнопки?



Share this post


Link to post
Share on other sites
1 минуту назад, nikolas0618 сказал:

так точно. сам.

подтягивающие резисторы на плюс питания больше 10кОм?

Share this post


Link to post
Share on other sites
1 минуту назад, nikolas0618 сказал:

резисторы 10кОм. схемы и инструкции брал с этого форума.

что на них написано?

Share this post


Link to post
Share on other sites
1 минуту назад, nikolas0618 сказал:

smd. 10R0

Это не 10кОм!!! Это 10 Ом!!!

На резисторе номиналом 10кОм должно быть написано 103.

Понятно почему идет перезагруз контроллера

Не выдерживает питание USB

  • Upvote 3

Share this post


Link to post
Share on other sites

Подскажите, есть варианты восстановления загрузчика arduino pro micro без программатора USBASP? А то я потёр его похоже при опытах....

Share this post


Link to post
Share on other sites
8 минут назад, Alator сказал:

Подскажите, есть варианты восстановления загрузчика arduino pro micro без программатора USBASP? А то я потёр его похоже при опытах....

Поройся в ветке. Где-то было.

На трубе есть несколько роликов как прошить загрузчик с помошью платки Леонардо

А еще не торопись.

Пару раз я тоже так думал. После второго подхода на след день все становилось норм ))

Кроме того есть платки, которые не с первого раза реагируют на reset

короче, убить загрузчик не так-то просто

Edited by =FA=CATFISH

Share this post


Link to post
Share on other sites
9 часов назад, Alator сказал:

Подскажите, есть варианты восстановления загрузчика arduino pro micro без программатора USBASP? А то я потёр его похоже при опытах....

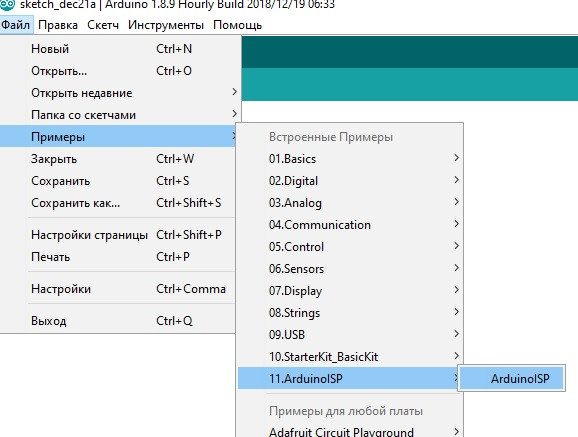

Из другой Arduino делаешь программатор, и прошиваешь свою. Если нет программатора и другой "Ардуинки", то никак.

Запись загрузчика в Arduino с помощью другой платы Arduino

Edited by 2serg2

Share this post


Link to post
Share on other sites

Спасибо, полистал сейчас интернет - вроде тоже нашёл пошаговую инструкцию для двух ардуин. Есть  arduino nano в загашнике нетронутая...

Edited by Alator

Share this post


Link to post
Share on other sites

Чёто моя ардуина нано вообще не хотит прошиваться как программатор... Может я чего не так делаю? Или плата битая? COM порт однозначно правильный, проверял в диспетчере устройств в реалном времени "подключил/отключил"








Edited by Alator

Share this post


Link to post
Share on other sites
1 час назад, Alator сказал:

Чёто моя ардуина нано вообще не хотит прошиваться как программатор... Может я чего не так делаю? Или плата битая? COM порт однозначно правильный, проверял в диспетчере устройств в реалном времени "подключил/отключил"

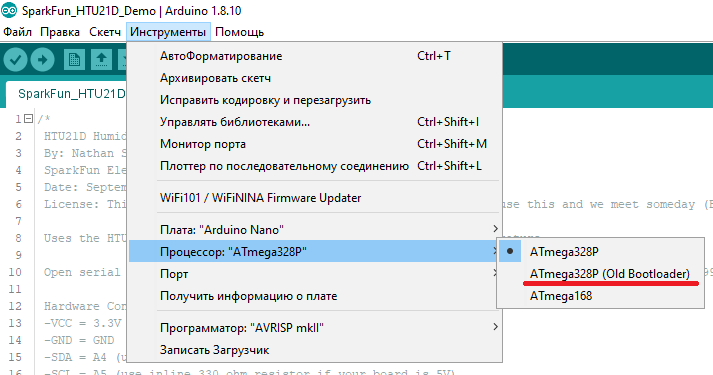

Может, у тебя не правильно выбран Процессор. У меня в Arduino Nano по умолчанию был установлен загрузчик старый. Нужно выбрать как на скриншоте ATmega328P (Old Bootloader):

Скрытый текст


Ещё программатор нужно выбрать такой:

Скриншот

Делай всё по картинкам, как в этой статье:

Запись загрузчика в Arduino с помощью другой платы Arduino

Edited by 2serg2
  • Thanks 1
  • Upvote 1

Share this post


Link to post
Share on other sites

Спасибо, всё получилось.

Share this post


Link to post
Share on other sites

Интересно, а беспроводной джойстик это сильно сложно?

Share this post


Link to post
Share on other sites

Спрашивал уже давным давно.

Мегамозг против принципиально

Share this post


Link to post
Share on other sites
3 часа назад, =FA=CATFISH сказал:

Спрашивал уже давным давно.

Мегамозг против принципиально

Может он передумает? Давным давно не было VR.  Игрок-мониторщик был более привязан к компу. А в VR человек к компу не привязан (относительно).VR кокпиты могут располагаться далеко от компьютера. Соответственно беспроводной джойстик становится актуальным. Может МегаМозг передумает?..

Edited by wbfrost

Share this post


Link to post
Share on other sites
1 минуту назад, wbfrost сказал:

Может он передумает? Давным давно не было VR.  Игрок-мониторщик был более привязан к компу. А в VR человек к компу не привязан (относительно).VR кокпиты могут располагаться далеко от компьютера. Соответственно беспроводной джойстик становится актуальным. Может МегаМозг передумает?..

Говорил: батарейки сядут не вовремя ))

Share this post


Link to post
Share on other sites
Только что, =FA=CATFISH сказал:

Говорил: батарейки сядут не вовремя ))

Да сейчас такие аккумуляторы, что скорее попа отпадет...

Share this post


Link to post
