MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

7 минут назад, WAVAK сказал:

Ну просто промикро очень маленькая пратка, не очень удобно, особенно когда проводов много нужно делать дополнительную крос плату с доп контактами и в итоге получается по размерам тоже самое что и леонардо

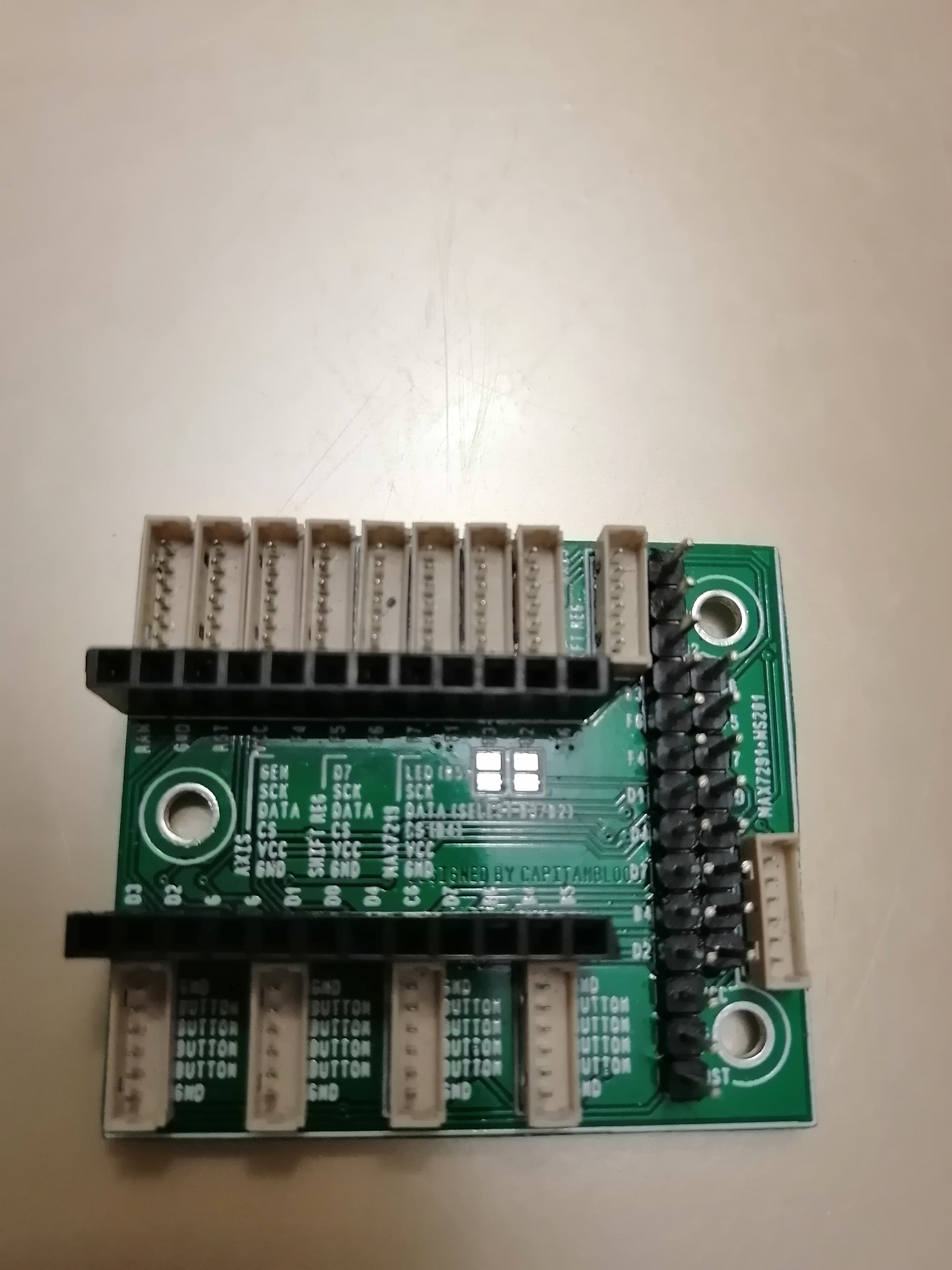

Плата Shield избавит Вас от всего выше упомянутого Вами.

Share this post


Link to post
Share on other sites
5 минут назад, WAVAK сказал:

Так тогда проще у Виталия купить вирпиловский контроллер с датчиками, вот только с кнопками не совсем понятно

Кнопок нужно минимум 32 (достаточный для меня минимум) лучше 64 (у меня сейчас именно столько).

Share this post


Link to post
Share on other sites
04.09.2019 в 12:37, WAVAK сказал:

Так тогда проще у Виталия купить вирпиловский контроллер с датчиками, вот только с кнопками не совсем понятно

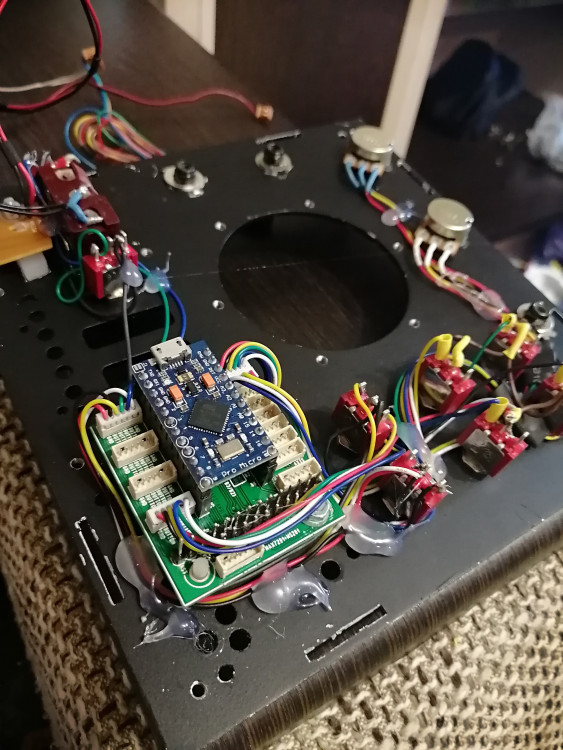

не могу сказать прощще или нет.  Но вот наш "т34" mmjoy2  с шильдом, от ета па нашински. :russian_ru:



Edited by ROSS_TaTaPuH
  • Like 1
  • Upvote 1

Share this post


Link to post
Share on other sites

Люди добрые, может кто подскажет как победить вот такой недуг!

MMJOY2 SETUP не видит устройства подключенные к ноутбуку, на ПК такой проблеммы нет. Куда копать подскажите пожалуйста

не видит устройства.png

Share this post


Link to post
Share on other sites

Установленная прошивка соответствует версии конфигуратора.

И случаем соединительный кабель случаем не поменяли на другой?

Share this post


Link to post
Share on other sites
48 минут назад, Vumpel18 сказал:

Установленная прошивка соответствует версии конфигуратора.

И случаем соединительный кабель случаем не поменяли на другой?

прошивка соответствует, дело в том что программа не видит любые подключенные устройства( мышка, клава ) на компе все гуд, но на ноуте подозреваю что проблема в USB3 портах, но возможно я заблуждаюсь

Share this post


Link to post
Share on other sites

МMJOY2 не дружит с USB 3.0

Его стихия - 2.0

Share this post


Link to post
Share on other sites

Расскажите как сделать жало для пайки смд элементов.Например  жало "микроволна".

Share this post


Link to post
Share on other sites

Приобрести сменное 0,2 mm, естественно и соответствующий паяльник к нему, там обычно на 0,5 - 0,8 mm..

Share this post


Link to post
Share on other sites
2 часа назад, vasso81 сказал:

Люди добрые, может кто подскажет как победить вот такой недуг!

MMJOY2 SETUP не видит устройства подключенные к ноутбуку, на ПК такой проблеммы нет. Куда копать подскажите пожалуйста

не видит устройства.png

софт конфликтует с какими-то другими железками на USB, точнее с их софтом управления. закрывайте другие программки пока не словите с чем косячит.

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites

почитал фак с 1-й стр. Вроде просто кнопку в углу нажать надо для перехода в режим прошивки:biggrin:

или для прошивки скетча через программу "Ардуино" не нужно переводить платку в режим загрузчика?

Edited by huligan

Share this post


Link to post
Share on other sites
17 часов назад, Vumpel18 сказал:

Нужно.

Как см. по ссылке

это при прошивке из MMJOY проги!

А если использовать прогу Ардуино,то,если я не путаю(давно не прошивал) то она сама всё делает(кажется,платка ещё едет)



Edited by huligan

Share this post


Link to post
Share on other sites

Пролить, как на видео.

Не забывать как работает режим загрузчика.

Share this post


Link to post
Share on other sites




MMJOY2 контролер

Два датчика КМА200 поставил, иногда пропадают  почему, потом появляются при повторном включении? Может питания не хватает?



ТЛЕ5010 норм.

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
2 часа назад, =N=Bonaparte сказал:

Два датчика КМА200 поставил, иногда пропадают  почему, потом появляются при повторном включении? Может питания не хватает?...

А какие симптомы пропадания?

Share this post


Link to post
Share on other sites
1 час назад, Komaroff сказал:

А какие симптомы пропадания?

Включаю  руд в юсб.  две оси  на кма неподвижны, еще раз включаю  опять не подвижные/

Только   когда  нажимаю  записать в контролер , потом считать с контролера оживают -  кма и работают нормально.

И так каждый раз при подключении.



Другие три оси на ТЛЕ5010  всегда работают.

Есть педали BRDF их винда видит , но когда включаю руд то винда видит двое педалей BRDF, но сам конфигуратор  MMJOY2 видит руд как BIG RUD.....?

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Нестыковки USB HID устройств с виндой иногда лечатся очисткой мусора от ранее устанавливавшихся устройств программой USBdeview.

А указанный расклад с КМА200 пока загадка...

Share this post


Link to post
Share on other sites

Названия может разные, а vid pid  одинаковый? Виндовс не различает устройства. Проще всего поставить обоим устройствам разные vid pid, которые до этого не назначались вообще.

Edited by Korch

Share this post


Link to post
Share on other sites

Типа того. Чистка мусора HID USB в наших DIY делах - насущная необходимость. :)

Share this post


Link to post
Share on other sites

почему Винда видит педали BRD и руд с одинаковыми именами@BRD@,  vid pid разные в конфигураторе.

Как сделать нормально.



USBOblivion64 почистил реестр, все равно  осталось?

Теперь разные названия.

Не разобрался  с КМА200, пропадают, сохранить загрузить появляются ?

Надо ТЛЕ ставить

 этот контролер - шильд





Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Попробуй vid pid на руд назначить новый, который не использовался вообще в системе, может не почистилось, чистят обычно USBdeview

Edited by Korch

Share this post


Link to post
Share on other sites
1 час назад, =N=Bonaparte сказал:

почему Винда видит педали BRD и руд с одинаковыми именами@BRD@,  vid pid разные в конфигураторе.

Как сделать нормально.



USBOblivion64 почистил реестр, все равно  осталось?

Теперь разные названия.

Не разобрался  с КМА200, пропадают, сохранить загрузить появляются ?

Надо ТЛЕ ставить

 этот контролер - шильд





В виндовс смотришь работу осей? Или в ммджой?

Share this post


Link to post
Share on other sites

КМА200 в цифровом режиме или в аналоговом подключены?

  • Upvote 1

Share this post


Link to post
Share on other sites
1 час назад, =FA=CATFISH сказал:

КМА200 в цифровом режиме или в аналоговом подключены?



Это как, поподробнее?

D7  и  E6



3 часа назад, Korch сказал:

В виндовс смотришь работу осей? Или в ммджой?

И там и там одинаково



без фильтра оси наполовину ходят, откалиброванные....

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Как сделать  в конфигураторе  MMJOY2   SHIFT из тумблера, что бы на одну кнопку назначить два действия?

Например -    кнопка "41" - прицел или включенный  тумблер - "8"  и кнопка "41  -" подсветка прицела"?

 Все перепробовал в ил2 , тумблер отдельно  и кнопка отдельно....

Share this post


Link to post
Share on other sites

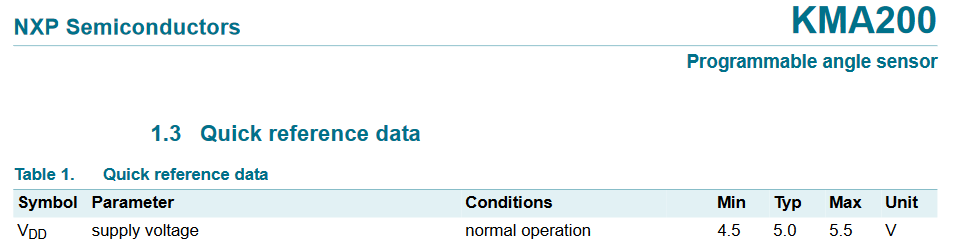

какая схема правильная  для КМА200?








Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Сам не подключал, но по идее должно быть как на нижней картинке

Share this post


Link to post
Share on other sites

Распиновка   шильда  -   mosi или miso?  (куда я подключал КМА200) наверное опечатка

где ошибка




Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
1 час назад, =N=Bonaparte сказал:

Распиновка   шильда  -   mosi или miso?  (куда я подключал КМА200) наверное опечатка

где ошибка




Да опечатка. MISO - B3 на плате Ардуино

Share this post


Link to post
Share on other sites

Уважаемые скажите,  как сделать  в конфигураторе  MMJOY2  функцию  SHIFT из тумблера, что бы на  кнопки назначить второе значение, когда тумблер включен?

Что то не получается ставлю отметку шифт в конфигураторе, а  в игре нет  шифта, только кнопки.

Поставил ТЛЕ5010 на все оси , все работает.

На кнопку в руде можно назначить функцию шифт, как на клавиатуре?

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Вроде как надо и сами кнопки настраивать на шифт нажатие?

Share this post


Link to post
Share on other sites

Золотое правило: Кнопка назначаемая Shift более нигде не должна быть задействована иначе не работает. :)

Скрытый текст

Есть кнопка под мизинец на ручке Coguar (физическая 20), хочу чтобы она работала как shift, при удержании её кнопка на гашетке (физическая 24) чтобы срабатывала другим номером. Пушки/пулемёты.

Т.о. В поле Шифт1 - 20, Вкл.
В поле Шифт 2 - 20, Выкл.
В поле логические кнопки на нужную лог. кнопку пишем Физ. кнопка - 24, шифт - Шифт 1.
На другую логическую кнопку пишем физ. кнопка - 24, шифт - Шифт 2.
Ну и остальные физ кнопки перечисляем без прочих условий.





  • Thanks 3

Share this post


Link to post
Share on other sites
2 часа назад, Vumpel18 сказал:

Золотое правило: Кнопка назначаемая Shift более нигде не должна быть задействована иначе не работает. :)

  Скрыть содержимое

Есть кнопка под мизинец на ручке Coguar (физическая 20), хочу чтобы она работала как shift, при удержании её кнопка на гашетке (физическая 24) чтобы срабатывала другим номером. Пушки/пулемёты.

Т.о. В поле Шифт1 - 20, Вкл.
В поле Шифт 2 - 20, Выкл.
В поле логические кнопки на нужную лог. кнопку пишем Физ. кнопка - 24, шифт - Шифт 1.
На другую логическую кнопку пишем физ. кнопка - 24, шифт - Шифт 2.
Ну и остальные физ кнопки перечисляем без прочих условий.







Спасибо Камрад!



У меня  в руд стоит тумблер со светодиодом. Этот светодиод в тумблере можно как то задействовать, например   включение шифт кнопки....? У тумблера сбоку вывод под провод.

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Подать питание + 5 v, если слепит подобрать сопротивление.

Когда будет светиться это зависит от подключения.

  • Thanks 1

Share this post


Link to post
Share on other sites
59 минут назад, Vumpel18 сказал:

Подать питание + 5 v, если слепит подобрать сопротивление.

Когда будет светиться это зависит от подключения.



Не светит ,   менял местами землю .....

+5 v  брал с контролера.

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
14.09.2019 в 22:52, Vumpel18 сказал:

Золотое правило: Кнопка назначаемая Shift более нигде не должна быть задействована иначе не работает. :)

  Показать содержимое

Есть кнопка под мизинец на ручке Coguar (физическая 20), хочу чтобы она работала как shift, при удержании её кнопка на гашетке (физическая 24) чтобы срабатывала другим номером. Пушки/пулемёты.

Т.о. В поле Шифт1 - 20, Вкл.
В поле Шифт 2 - 20, Выкл.
В поле логические кнопки на нужную лог. кнопку пишем Физ. кнопка - 24, шифт - Шифт 1.
На другую логическую кнопку пишем физ. кнопка - 24, шифт - Шифт 2.
Ну и остальные физ кнопки перечисляем без прочих условий.





Спасибо за такой подробный ответ.Только после него смог понять как назначить этот шифт.

На ручке  кобры  М-5 теперь 32 кнопки.

15.09.2019 в 11:28, =N=Bonaparte сказал:



Не светит ,   менял местами землю .....

+5 v  брал с контролера.

Возможно, если для шифта использовать микротумблер(кнопку с фиксацией) и к этой кнопке припаять светодиод,то при включении тумблера светик будет гореть и тухнуть.

on-off

  • Thanks 1
  • Haha 1

Share this post
