MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

16 минут назад, Korch сказал:

Хотелки нужно подкреплять, чем то))) думаю интереса у ребят которые этим занимаются мало в таком формате....Мегамозг так на халяву дал ммджой, этого выше крыши для обычного вирпила самодельщика.

А тут сделайте мне ребята...я буду денюшки зарабатывать))

А ааааа,вон оно что-это тема для барыг!? Я думал тут инженеры-конструкторы общаются(идейные).

И за сколько денег Вы готовы  продать файл печатной платы?Назовите сумму которая сделает вас счастливой?.



Виталия я думаю поблагодарил за предоставленный проект.Покупал у него датчики когда у меня были заказы на апгрейд джойстиков.Покупал у Виталия зная что он за качество отвечает.У Вымпела электронику покупал.Покупал у Свифта печатные платы для  своих проектов.Даже одну плату от сердца оторвал и Void отправил,безвозмездно подарил.

Так что уважаемый,по себе людей не судите пожалуйста.

Share this post


Link to post
Share on other sites
1 минуту назад, Korch сказал:

Я вроде разработчиком чего либо нигде не рисовался, ничего никому не продавал. Выложил на тунрофоруме загрузку, которой в сети не встречал, попросил на это разрешение у человека, который это дело спроектировал. Этим делом я не собираюсь зарабатывать))) Я не разработчик печатных плат, программ, механик и т.д.

Нужно-делай, не можешь-лень, не хочешь- плати , это хотел сказать.

"Нужно-делай, не можешь-лень, не хочешь- плати "-Вы меня за идиота приняли?

Я задал вопрос кто может помочь с контроллером.Пока ни один гуру мне не ответил.Зато Вы со своими простите(пустыми советами) уже 3а...бали.

Share this post


Link to post
Share on other sites
15 минут назад, Korch сказал:

Какие советы)) не надо грубости...Продаешь, то что придумали за тебя, и снова просишь, давай еще...ты мне сделай, я буду джои продавать)) нормально да?

Мне кажется что я общаюсь с женщиной.Кто Вам сказал что я собираюсь джойстиками торговать?Я Вам лично свои бизнеспланы раскрывал? Хватит уже ваших догадок,астанавитись пажалуста.

Share this post


Link to post
Share on other sites
20 часов назад, GalDER сказал:

Вроде работает же?

Правда немного надо с бубном потанцевать. Определить оптимальную задержку, предварительно найти номер физических кнопок для начала. В проге не видно работы энкодера (а то я тоже на этом попал). В логических кнопках установить кнопки энкодера как кнопки. На скринах можно увидеть как примерно надо настраивать.

Без имени-1.jpg

Без имени-2.jpg

Спасибо! Попробую у себя настроить.

Share this post


Link to post
Share on other sites
2 часа назад, Korch сказал:

Что к чему...хз, при чем Илюха какой то, тот или не тот...

Подал жалобу за демонстрацию моей переписки.Что бы впредь не завидовали :bye:

Share this post


Link to post
Share on other sites

Ребят, я что то потерял нить разговора.

  • Haha 1

Share this post


Link to post
Share on other sites
Posted (edited)

Я оборвал эту нить намеренно.Иначе пациент распугает моих клиентов.

Но если Вам сильно интересно,можем нафлудить ещё страниц десять.Коржик во флуде большой специалист.Стоит зайти в клон-тему на форум тундры и можно увидеть как там наш товарищ Корж и его друг, засpaли флудом тему.

Edited by MYCYJIbMAHUH

Share this post


Link to post
Share on other sites
Posted (edited)

Напомните про энкодеры - они я помню должны устанавливаться до какой-то  физической кнопки чтоб работали. Первые 32 кнопки или ошибаюсь?

Edited by Alator

Share this post


Link to post
Share on other sites

в крайней версии прошивки все спец. функции (шифты/тумблеры/энкодеры/инверсия и т.д.) доступны до 32й кнопки, далее для всех кнопок простой режим.

Share this post


Link to post
Share on other sites
Posted (edited)

Чего-то не работает у меня энкодер.... Или неправильно распаял, или есть какие-то нюансы. Подключил напрямую к регистру на провода от кнопок 1 и 2, ну и земля конечно.

Энкодер такой https://www.chipdip.ru/product/pec16-4220f-s0024

Настроил так. Кто подскажет как его заставить работать? Распаивал средняя нога на землю, крайние как выходы.


Или на энкодер вместо земли + питания надо подавать? Пока не пробовал - боюсь регистр спалить.

Edited by Alator

Share this post


Link to post
Share on other sites

Я может и не прав, но с регистрами энкодер не работает. По крайней мере на прямую.

Share this post


Link to post
Share on other sites

Правильность подключения можно подсмотреть в папке Picture конфигуратора.

Подключал по  4-е шт.на устройство и на прямую к плате на регистрах CD4021, работают и делал это не один раз.

Перед настройкой сбрасывал конфигурацию и очищал память.

Игрался с задержкой, 40-60 млсек. и опцией ON-OFF.

И ещё. Последнее время часто попадаются не рабочие энкодеры прямо из магазина.

Три раза приходилось по новому запаивать. Может это я чего-то плохого сделал, не знаю.

Предварительно работу энкодеров проверяйте на временном подключении.

. ...... доклад закончил.

Share this post


Link to post
Share on other sites

Ладно, спасибо, есть ещё 4 таких энкодера - сейчас все попробую проверить.

Share this post


Link to post
Share on other sites

Ну в общем по даташиту разобрался, ноги энкодера были распаяны неправильно. Но все равно не один из 5 не работает адекватно. Будет время попозже попробую их мимо регистра как матрицу кнопок распаять, может и получится чего.

Share this post


Link to post
Share on other sites
Posted (edited)

Я подключал энкодеры к сдвиговым регистрам по такой схеме:


Кнопки 1, 2 задаются в конфигураторе как Энкодер, кнопка 3 - как Кнопка(норм).



Попробуйте выставить в конфигураторе значения, как на картинке.




Edited by FurryTaco
  • Thanks 1
  • Upvote 2

Share this post


Link to post
Share on other sites

Попробую обязательно. Спасибо. А регистры такие же были, или 4021?

Share this post


Link to post
Share on other sites

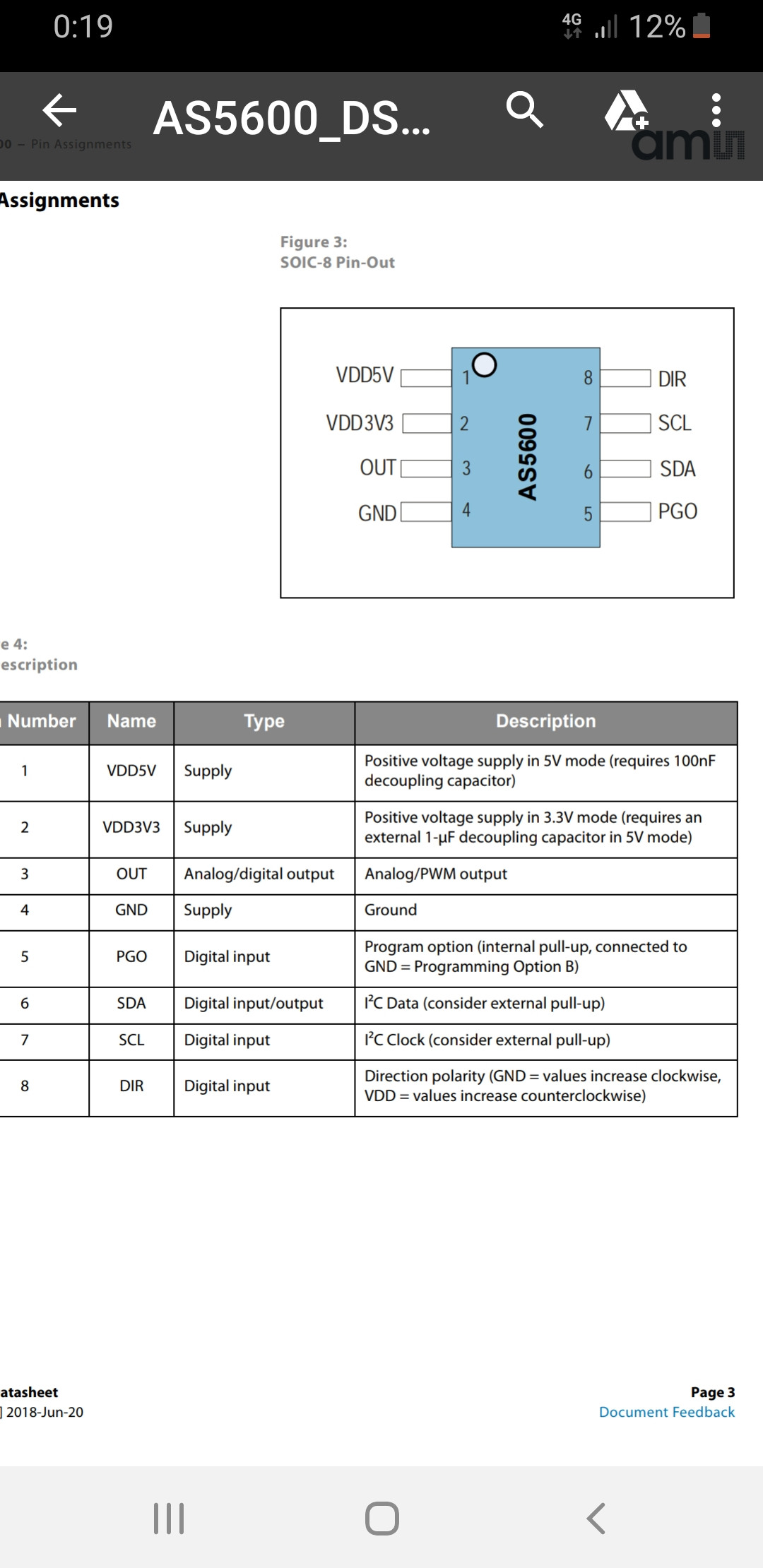

Кто нибудь пробывал такие датчики?

Они работают с mmjoy2? Или не стоит даже пробовать?


Share this post


Link to post
Share on other sites

 Там повыше есть окошечко "Поиск". Туда вбиваем "AS5600". И- о, чудо...

Share this post


Link to post
Share on other sites
Posted (edited)

проверка энкодера:
выключаем все преобразования - сброс в табличке слева внизу, и выставляем режим нормальной кнопки. применить профиль;
следим за двумя его кнопками и медленно очень медленно его вращаем, на один ощутимый физический щелчек энкодер должен переключить свои кнопки четыре раза 00>01>11>10 (или обратный код при вращении в другую сторону);

если этот код есть, применяйте преобразования энкодера и выставляйте таймеры задержки и режим он+офф. иначе он у вас после преобразований будет кликать сотни раз в секунду - почти все игры такие моргания игнорируют.

энкодеры работают и в матрице кнопок и на сдвиговых регистрах, не забывайте про резисторы подтяжки.

вот это на примере энкодера в РУДе (77 и 78 кнопки)



Edited by mega_mozg_13
  • Thanks 1

Share this post


Link to post
Share on other sites

Спасибо всем кто помог, победил я энкодеры. Ну и для справки, может кому пригодится на будущее, в моём случае выводы у энкодера у меня расположены не так как в папке "Picture" конфигуратора, а по другому:


Share this post


Link to post
Share on other sites
12 часов назад, sergeype сказал:

 Там повыше есть окошечко "Поиск". Туда вбиваем "AS5600". И- о, чудо...

Чуда не случилось. Только стало больше вопросов. Как устанавливать угол? Каким устройством пришивать этот угол? Что будет если не устанавливать угол, а пользоваться по умолчанию? Есть ли у кого девайсы на этих датчика? Можно ли поменять переменные резисторы  в CH Trothle Quadrant на эти датчики без замены электроники?

  • Upvote 1

Share this post


Link to post
Share on other sites
5 минут назад, Ya_Tomat сказал:

Чуда не случилось. Только стало больше вопросов. Как устанавливать угол? Каким устройством пришивать этот угол? Что будет если не устанавливать угол, а пользоваться по умолчанию? Есть ли у кого девайсы на этих датчика? Можно ли поменять переменные резисторы  в CH Trothle Quadrant на эти датчики без замены электроники?

Без замены электроники станут датчики от кобры м-5,  1 и 3 версии.

Share this post


Link to post
Share on other sites
1 минуту назад, MYCYJIbMAHUH сказал:

Без замены электроники станут датчики от кобры м-5,  1 и 3 версии.

Где их взять 6 штук?

Share this post


Link to post
Share on other sites
Posted (edited)
26 минут назад, Ya_Tomat сказал:

Где их взять 6 штук?

Без проигрышный вариант купить б\у джой на авито(1000р за штуку) и выпотрошить его.Но по цене  6 датчиков,выходит новый БРД))).

Или травить платы и запаивать магрезы самому.

Edited by MYCYJIbMAHUH

Share this post


Link to post
Share on other sites

В 1-й версии MaRS VKB.



Share this post


Link to post
Share on other sites
Posted (edited)
1 час назад, Ya_Tomat сказал:

Чуда не случилось. Только стало больше вопросов. Как устанавливать угол? Каким устройством пришивать этот угол? Что будет если не устанавливать угол, а пользоваться по умолчанию? Есть ли у кого девайсы на этих датчика? Можно ли поменять переменные резисторы  в CH Trothle Quadrant на эти датчики без замены электроники?

А если не устанавливать угол, то всего-то получится датчик как на KMZ40  и иже с ними на 350-360 град.

Со всеми прелестями в виде узкого рабочего диапазона +-25 град по сравнению с 360 град. всей шкалы датчика.

И соответсвующей нелинейностью и шумами в этом узком диапазоне относительно всей шкалы.



Если я ошибаюсь, пусть меня поправят разрабы датчиков Кобры



Edited by =FA=CATFISH

Share this post


Link to post
Share on other sites
Posted (edited)
17 минут назад, Vumpel18 сказал:

В 1-й версии MaRS VKB.



Я как владелец кобры 1 версии, датчик из этого  джойстика приколхозил в руд от СН и отправил заказчику.Во второй версии Марсы от ВКБ,вроде???

Edited by MYCYJIbMAHUH

Share this post


Link to post
Share on other sites

Датчик с какой именно оси ?

Share this post


Link to post
Share on other sites
Только что, MYCYJIbMAHUH сказал:

Я как владелец кобры 1 версии, датчик из этого  джойстика приколхозил в руд от СН и отправил заказчику.

это не возможно в первой ревизии марс.

Share this post


Link to post
Share on other sites

Мне кажется, или только одна версия датчиков от ВКБ могла быть использована?

Share this post


Link to post
Share on other sites
21 минуту назад, Ya_Tomat сказал:

Чуда не случилось. Только стало больше вопросов. Как устанавливать угол? Каким устройством пришивать этот угол? Что будет если не устанавливать угол, а пользоваться по умолчанию? Есть ли у кого девайсы на этих датчика? Можно ли поменять переменные резисторы  в CH Trothle Quadrant на эти датчики без замены электроники?

Чудо случится, если читать то, что находится поиском. Если не читать, то вкратце:

1. Как устанавливать угол и каким устройством прошивать- подробно описано в даташите на эту микросхему. Самое простое- замыканием нужных выводов в определенной последовательности, тогда никакое устройство не нужно.

2. Если по умолчанию, то размах выходного сигнала будет= напряжение питания * рабочий угол / 360 градусов.

3. Есть. У меня.

4. Можно.

Share this post


Link to post
Share on other sites
Posted (edited)

Del.

Третья.

Edited by Vumpel18

Share this post


Link to post
Share on other sites
1 час назад, sergeype сказал:

Чудо случится, если читать то, что находится поиском. Если не читать, то вкратце:

1. Как устанавливать угол и каким устройством прошивать- подробно описано в даташите на эту микросхему. Самое простое- замыканием нужных выводов в определенной последовательности, тогда никакое устройство не нужно.

2. Если по умолчанию, то размах выходного сигнала будет= напряжение питания * рабочий угол / 360 градусов.

3. Есть. У меня.

4. Можно.

Если будут вопросы буду к Вам обращаться. Спасибо.

Share this post


Link to post
Share on other sites
1 час назад, Vumpel18 сказал:

Датчик с какой именно оси ?



1 час назад, =VCC=Ghash34 сказал:

это не возможно в первой ревизии марс.

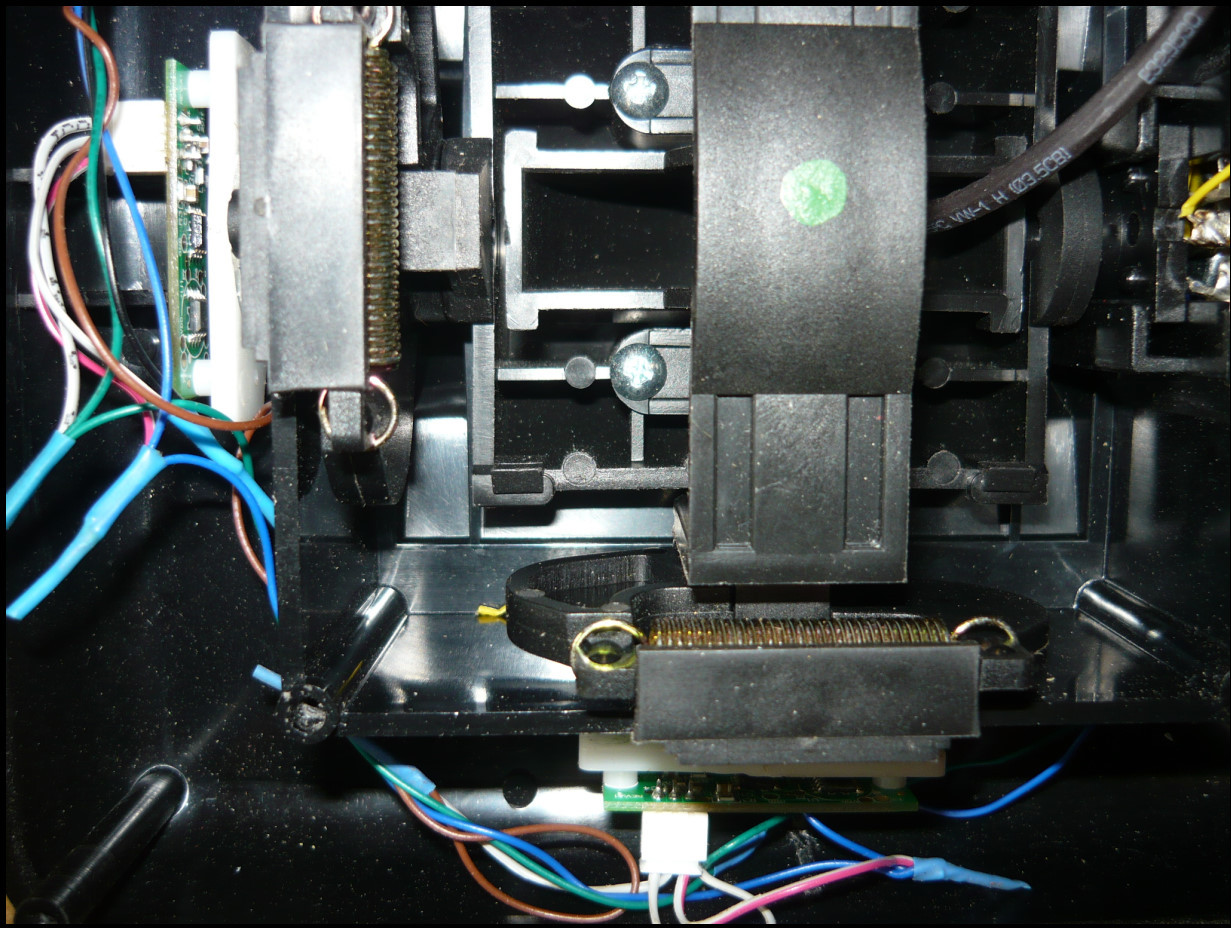

На скрине то что слева,датчик и контроллер от первой версии.Куплен джойстик мною был в 2014 году.Один датчик я приколхозил в руд CH.собрал девайс и отправил заказчику.

340174852_bandicam2019-06-1122-59-07-819.thumb.jpg.bf6d9665c4c9a4632ecc418da74b77cf.jpg

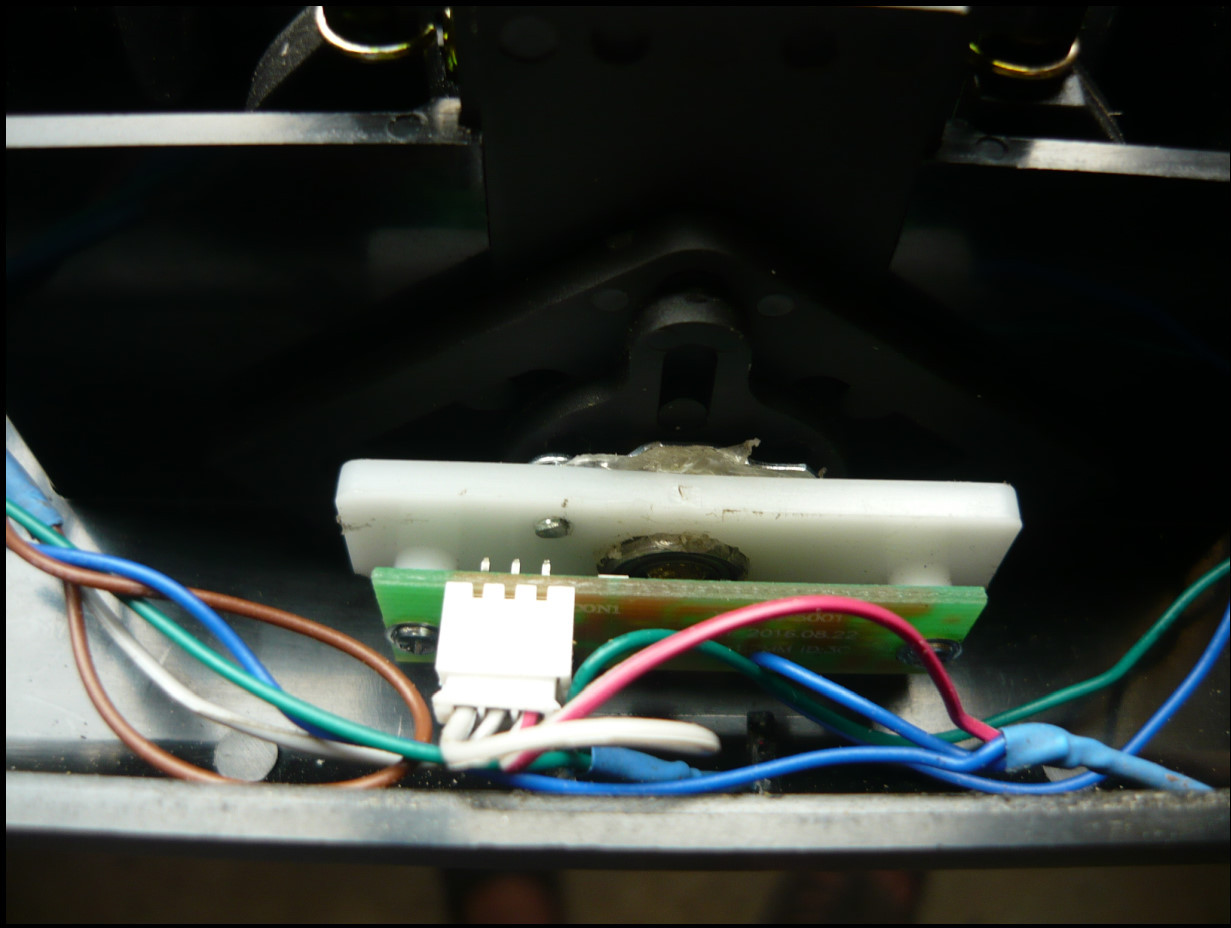

Справа контроллер от кобры 3 версии.Кобра куплена в начале этой недели.Датчики установил в джойстик CH и они работают с родным контроллером.

672305400_bandicam2019-07-1116-05-07-746.thumb.jpg.84ea7be28d4417a9265af482f9cf8ed9.jpg37739765_bandicam2019-07-1116-05-19-614.thumb.jpg.287eaedc0570da87e2debee27088b631.jpg

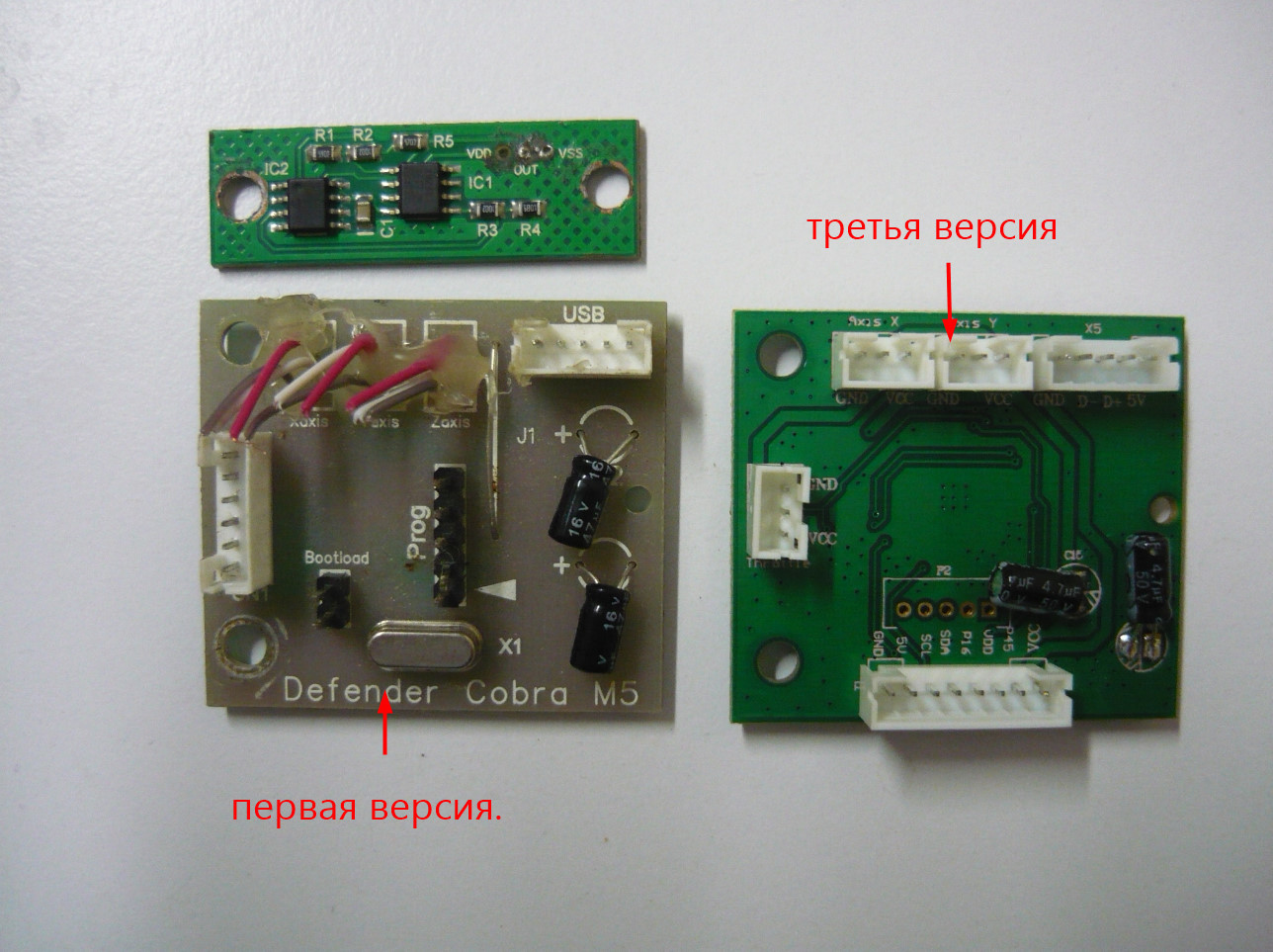

Самые главные скрины забыл)))

1016956636_bandicam2019-07-1121-13-18-133.thumb.jpg.04226a9a315291ba60f5dfa0c0e7e82c.jpg

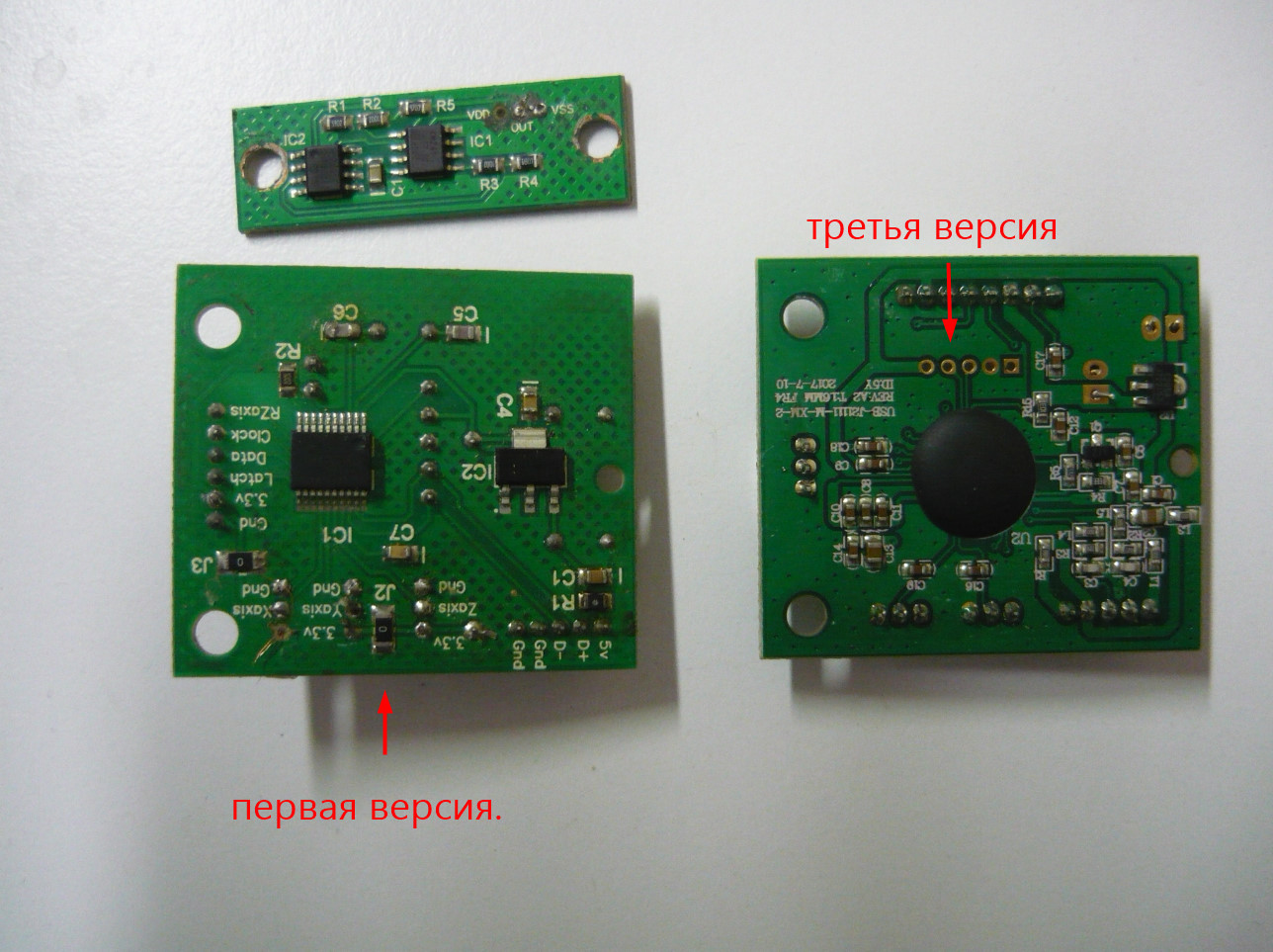

Обратная сторона Луны



bandicam 2019-07-11 21-13-43-117.jpg

Share this post


Link to post
Share on other sites
Posted (edited)

поздравляю это не третья а 02,10 контроллер и датчики в мусорку



а с лева как раз третья ревизия

Edited by =VCC=Ghash34
  • Upvote 1

Share this post


Link to post
Share on other sites

а зачем в ch ставить такой дрянский датчик который шумит и дает всего 200-300 сырых отсчетов на ход джоя?

Share this post


Link to post
Share on other sites
3 часа назад, MYCYJIbMAHUH сказал:



На скрине то что слева,датчик и контроллер от первой версии.Куплен джойстик мною был в 2014 году.Один датчик я приколхозил в руд CH.собрал девайс и отправил заказчику.

340174852_bandicam2019-06-1122-59-07-819.thumb.jpg.bf6d9665c4c9a4632ecc418da74b77cf.jpg

Справа контроллер от кобры 3 версии.Кобра куплена в начале этой недели.Датчики установил в джойстик CH и они работают с родным контроллером.

672305400_bandicam2019-07-1116-05-07-746.thumb.jpg.84ea7be28d4417a9265af482f9cf8ed9.jpg37739765_bandicam2019-07-1116-05-19-614.thumb.jpg.287eaedc0570da87e2debee27088b631.jpg

Самые главные скрины забыл)))

1016956636_bandicam2019-07-1121-13-18-133.thumb.jpg.04226a9a315291ba60f5dfa0c0e7e82c.jpg

Обратная сторона Луны



bandicam 2019-07-11 21-13-43-117.jpg

Смею Вас огорчить. Вы представили изображения так называемые в народе  3-ю и 4-ю версии, соответственно

с версиями прошивок CobraM5 v.1.01 и Cobra M5 v.4 02.10.

Да на этих версиях устанавливались аналоговые МаГРезы (магниторезистивные датчики).

В подтверждение рекомендую ознакомиться по ссылке:

 http://avia-sim.ru/forum/viewtopic.php?f=34&t=688&start=315

Share this post


Link to post
Share on other sites
6 часов назад, Vumpel18 сказал:

Смею Вас огорчить. Вы представили изображения так называемые в народе  3-ю и 4-ю версии, соответственно

с версиями прошивок CobraM5 v.1.01 и Cobra M5 v.4 02.10.

Да на этих версиях устанавливались аналоговые МаГРезы (магниторезистивные датчики).

В подтверждение рекомендую ознакомиться по ссылке:

 http://avia-sim.ru/forum/viewtopic.php?f=34&t=688&start=315

Спасибо))).

Share this post


Link to post
Share on other sites

Такой вопрос. В папке PCB есть файл датчика с TLE5010 и attiny . Кто нибудь делал эту сборку. Есть прошивка для  Attiny ? Я так понимаю к датчику потом можно всего 3 провода вести.

Share this post


Link to post
Share on other sites
