MMJoy2 и CobraM5

[mega_mozg_13 371]

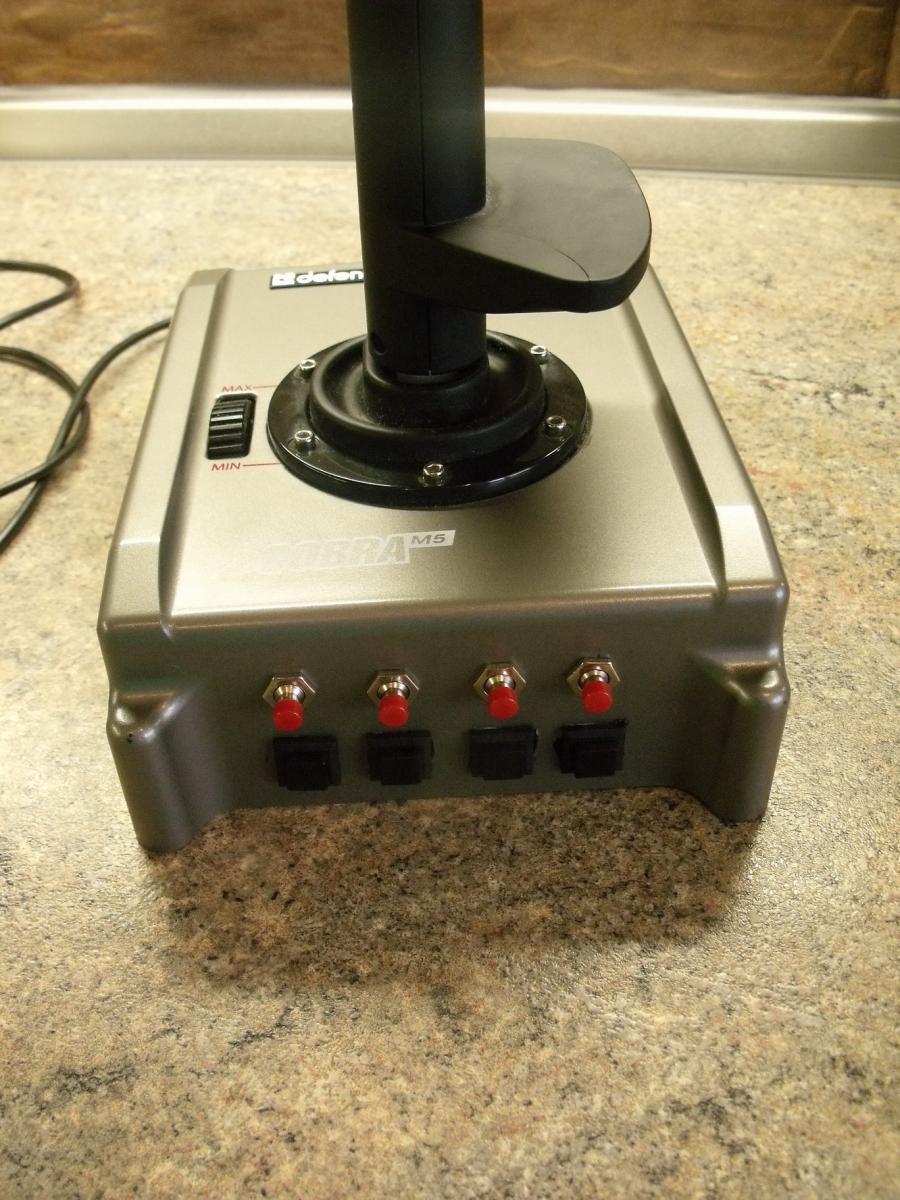

небольшой фотоотчет как была переделана кобра первой версии на новую электронику MMJoy2.

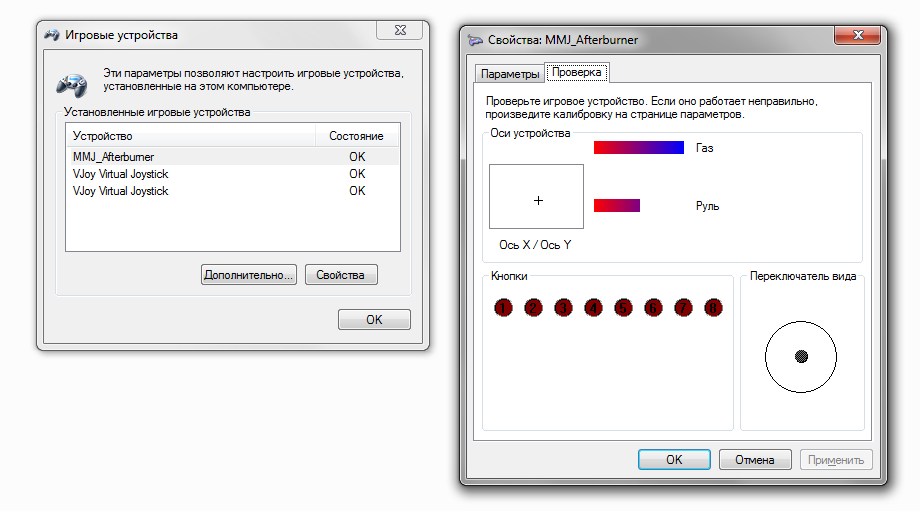

настройка конфигуратора, панелька джойстика и джойтестер.

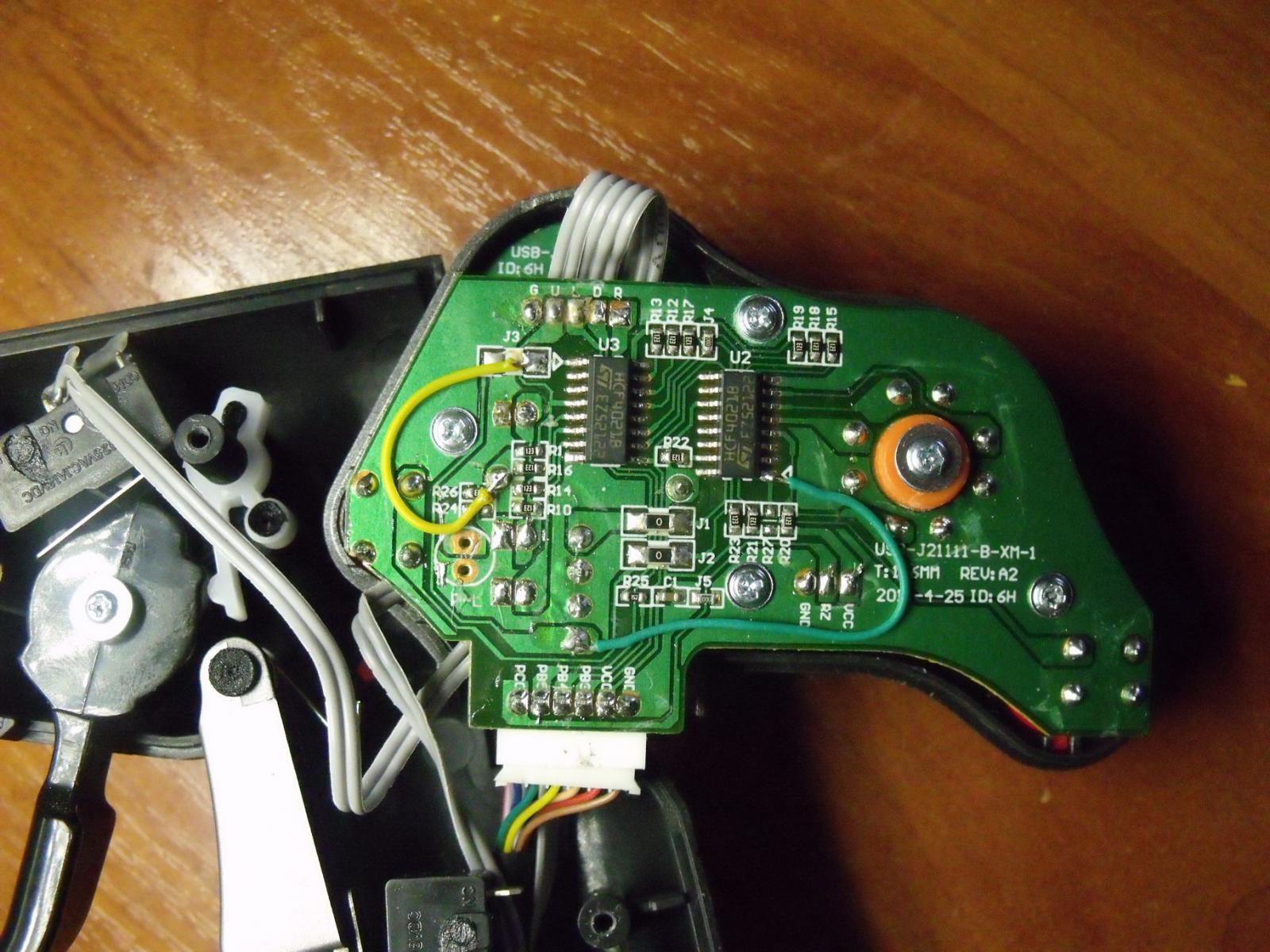

поправочка электроники в голове (иначе позиция тумблер вниз(VIS) душит линию MISO)

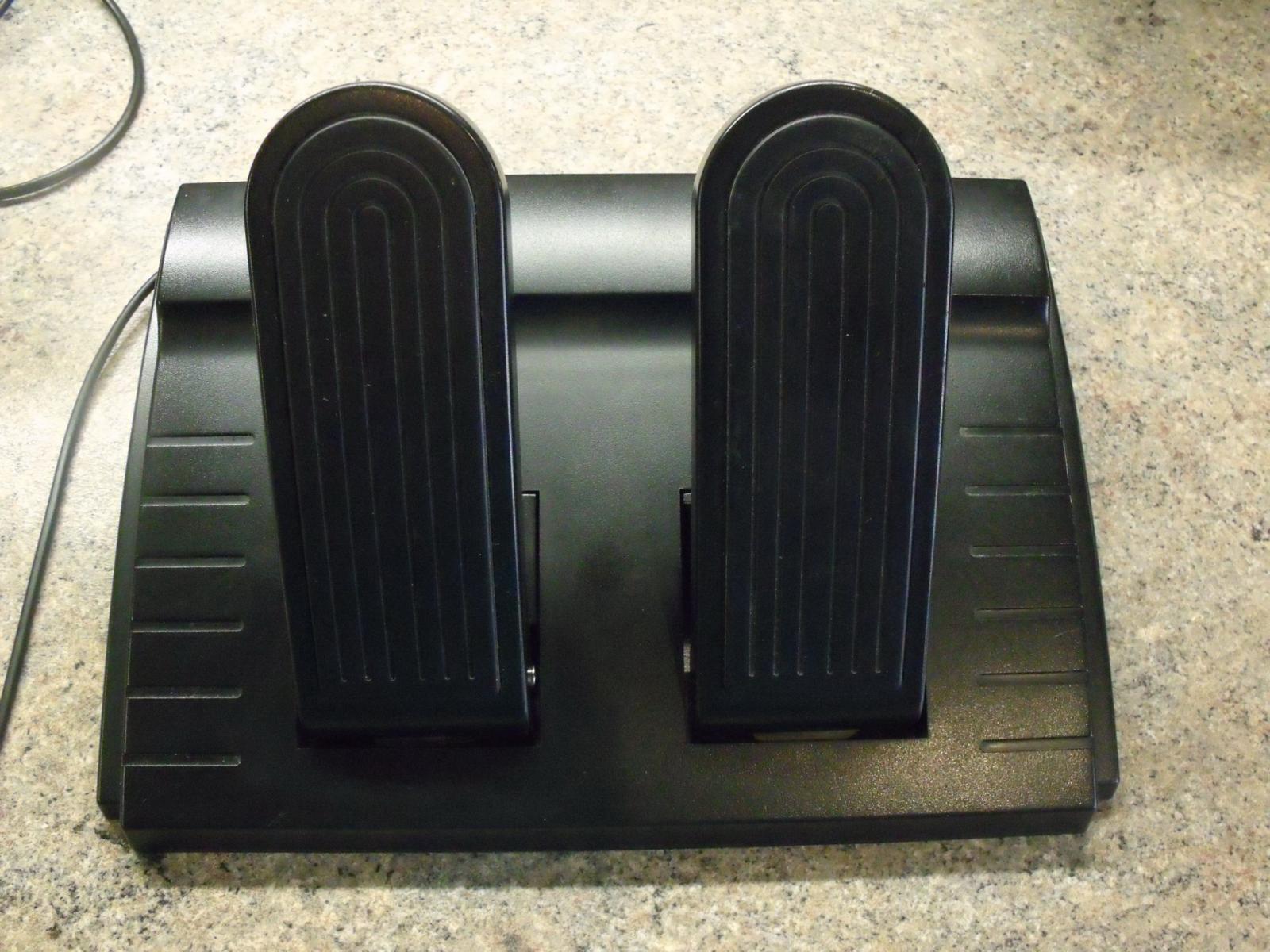

добавлены автопедали с небольшой модификацией

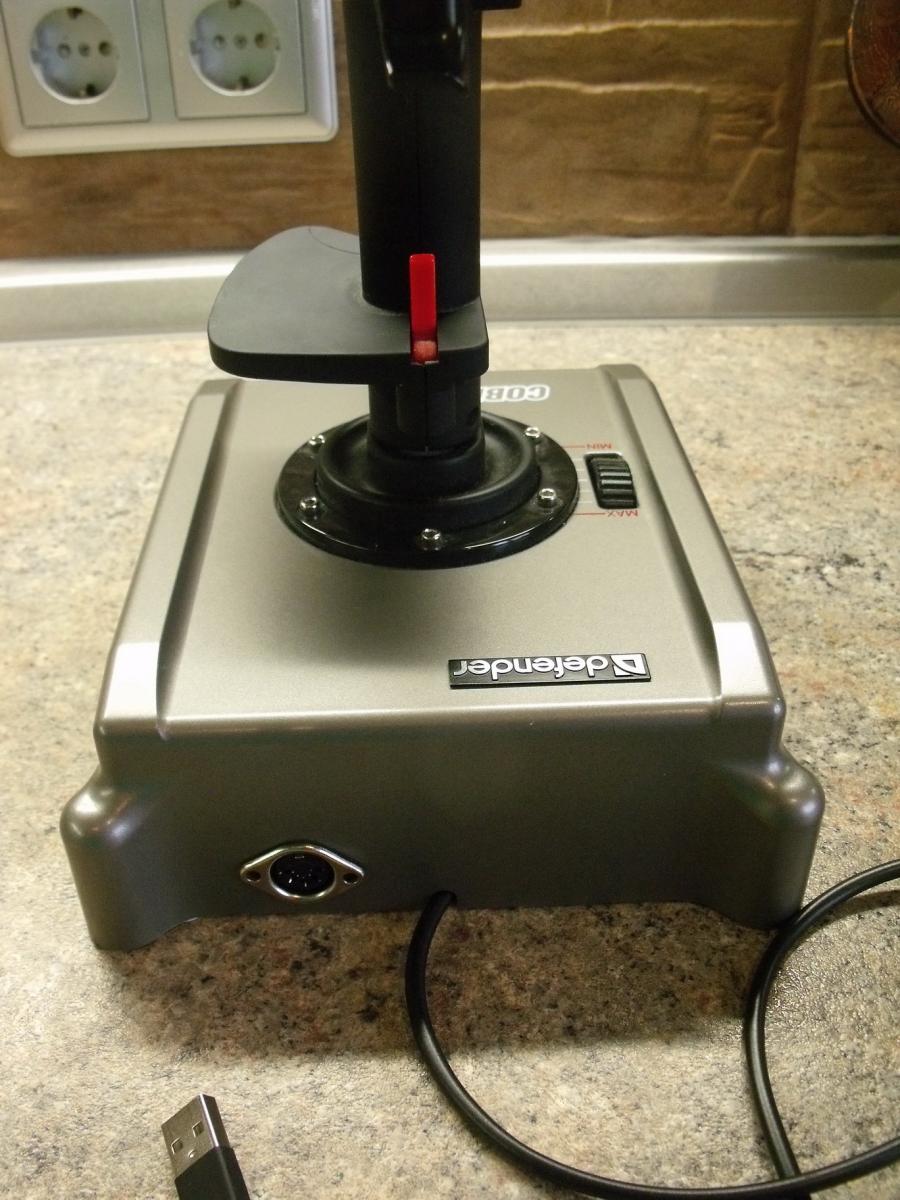

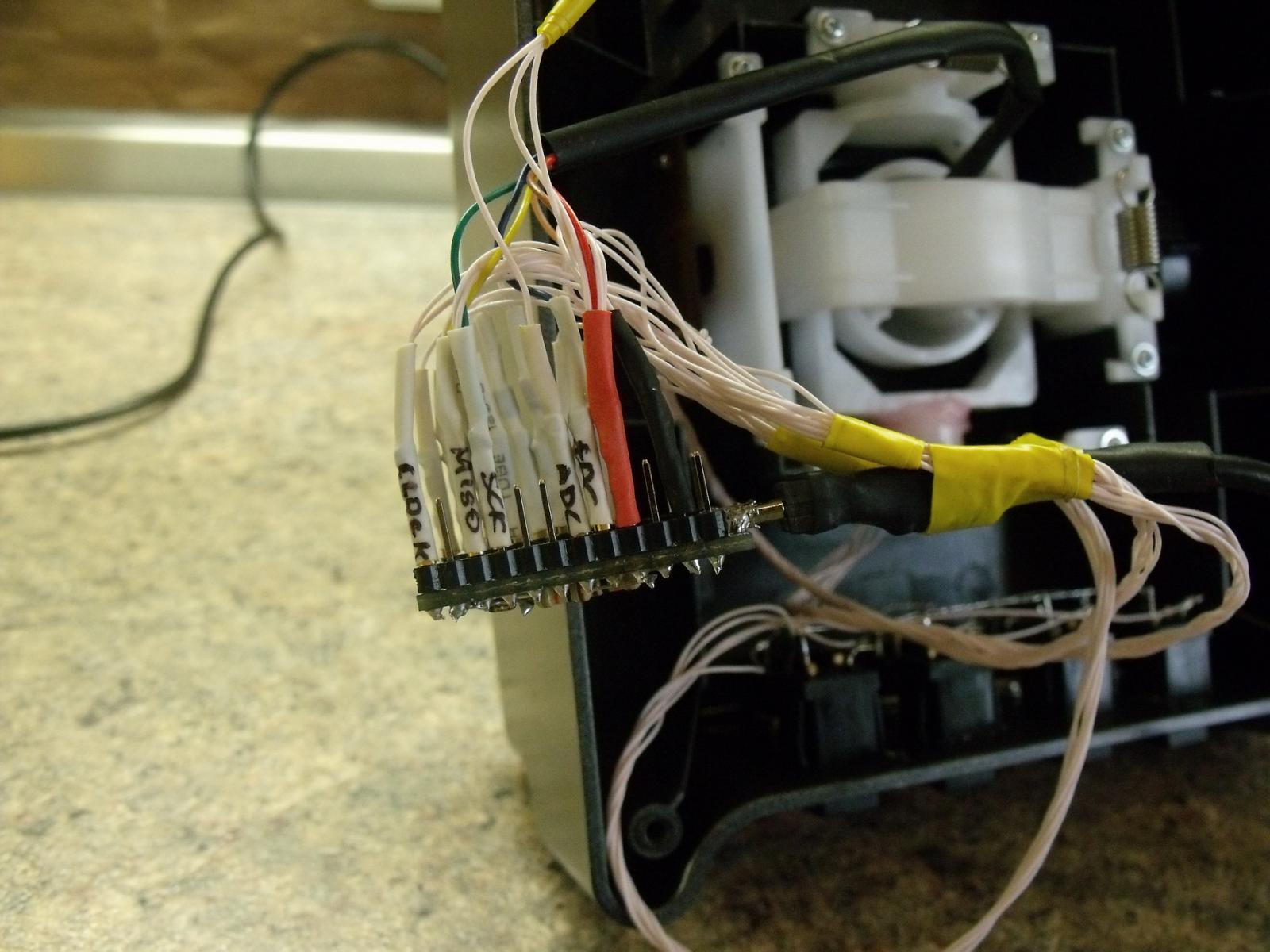

дополнительные кнопки и порт подключения педалей

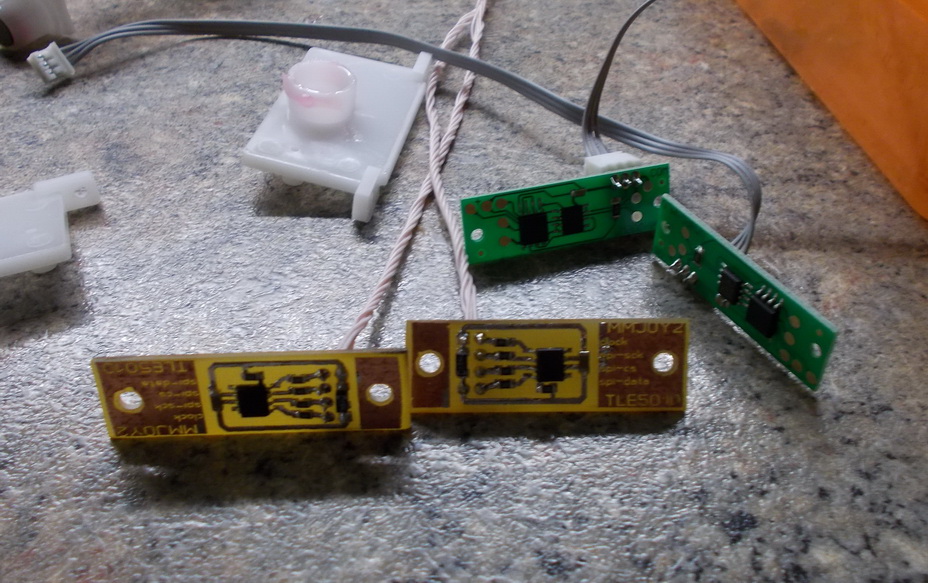

напоследок, самая вкусняшка, заменены родные марсы на новые цифровые сенсоры TLE5010 (TLE5011)

и всё это на небольшой платке "promicro"



Изменено 19 февраля, 2015 пользователем mega_mozg_13

[WoLos 32]

И во сколько такое удовольствие обойдется?Джой есть с прошивкой 1.08

[mega_mozg_13 371]

И во сколько такое удовольствие обойдется?Джой есть с прошивкой 1.08

"mmjoy" бесплатный открытый проект, все материалы есть (по TLE5010 будут чуть позже) в свободном доступе - бери и собирай сам.

в далекой стране китае цена "promicro" в районе 7$-8$, TLE5010 - 2$-3$.

если руки под паяльник не заточены, обращайся в личку помогу за вознаграждение.

[mega_mozg_13 371]

и в догонку, тот же процесс, драконим афтебернер



а это что было "до"



подшипники в механику и TLE5010 на термосоплях





переделка резюка на холл (внутри токопроводящий слой удален)

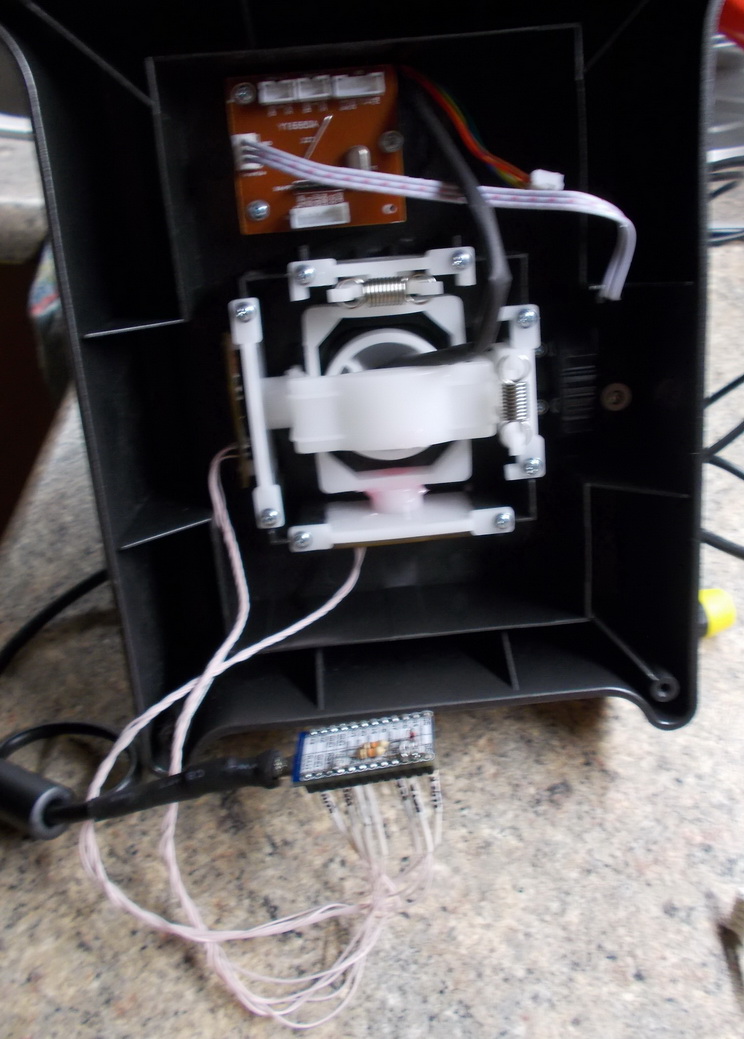

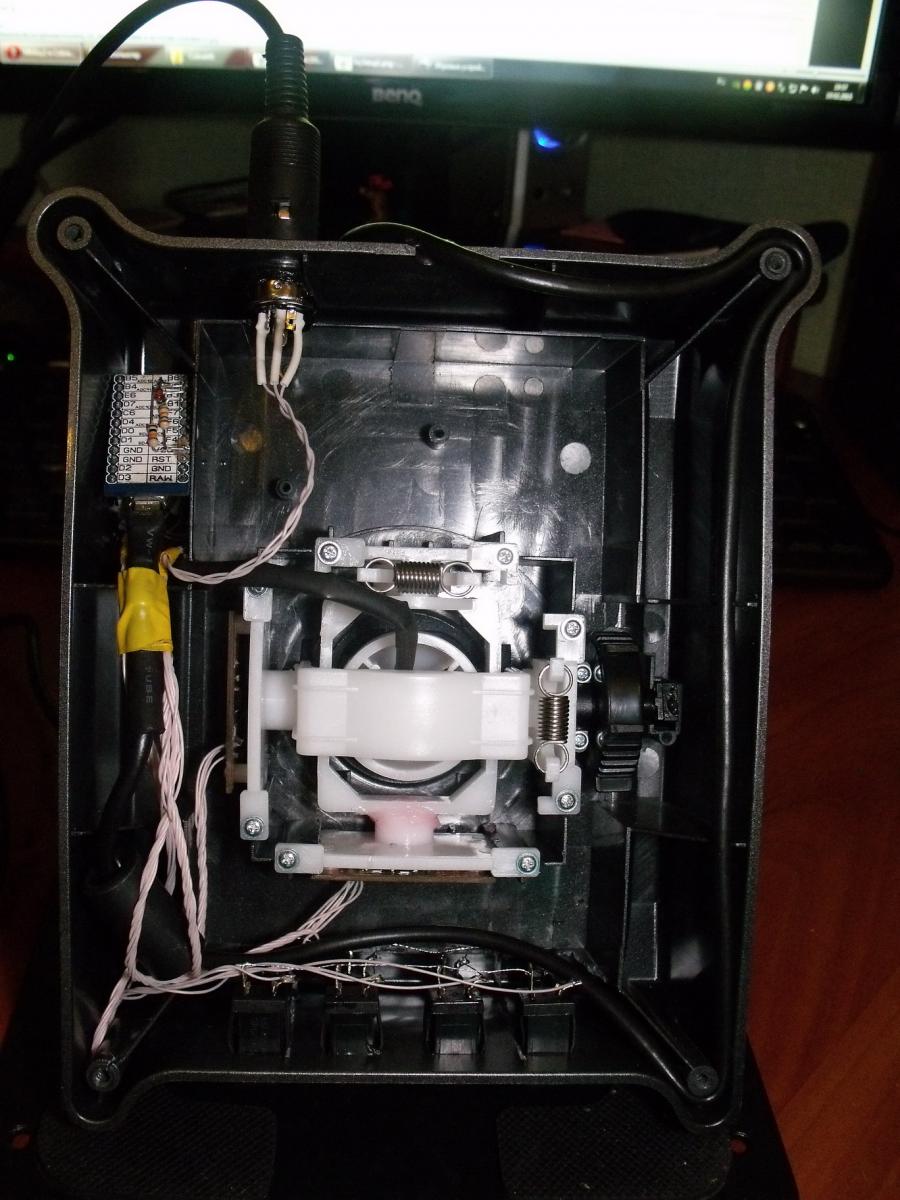

общий вид потрохов и "промикро"



[huligan 574]

афтербурнер переделал на холлы-и то стал гораздо точнее,чем Кобра 1-й серии с 1.13 прошивкой и мёртвыми зонами в центре!!!

Правда афтербурнер пришлось переделывать 2 раза,т.к. с верхним коромыслом был ужасный люфт.пришлось его выкинуть,вырезать часть корпуса корзины и воткнуть холл прямо внутрь.

Очень жду,когда Виталий закончит шильдик для апгрейда Кобры!!!





от Pro Micro+MMJoy2 просто в восторге!!!На простых холлах идеальные яички!идеальное управление самолётом в Ил-2 БзС!Кобра 1-й серии отдыхает (ждёт комплект от МегаМозга)

[vitalera 25]

А не выложите вы всю информацию по сборке?Пожалуйста если можно

[mega_mozg_13 371]

А не выложите вы всю информацию по сборке?Пожалуйста если можно

тут уже два джоя засветились, какой нужен?

[WoLos 32]

Конечно же по кобре!хочу прямить руки и учиться паять...

Изменено 22 февраля, 2015 пользователем WoLos

[vitalera 25]

На кобру если можно,но я бы не отказался посмотреть всю инфу и на второй джойстик.Если что я могу почту свою скинуть вам в личку.Хотелось посмотреть всю инормацию,очень заинтересовался.Больше конечно кобра интересует.У меня кобра первой серии вот ее и хочу переделать.Смотрел платки Pro Micrо тут   http://www.ebay.com/sch/i.html?_from=R40&_sacat=0&_nkw=Pro+Micro+ATmega32U4&_sop=15.Не понятно какую выбрать.Если вам не трудно то хотелось получить полную информацию по переделки кобры

Изменено 22 февраля, 2015 пользователем vitalera

[huligan 574]

http://www.aliexpress.com/item/Free-Shipping-Mini-Leonardo-Pro-Micro-ATmega32U4-5V-16MHz-Module-For-Arduino-Best-Quality/32252583700.html

вот эту бери.я там две таких брал-всё работает зер гуд!

[-DED-Rapidus 1 951]

занятно, 4096 отсчетов на ось?

[mega_mozg_13 371]

занятно, 4096 отсчетов на ось?

внимательно смотрим на картинки выше.

[mega_mozg_13 371]

vitalera и WoLos

по кобре кратко на словах (реально шире нет смысла расписывать, потому что работы переделки минимум)

1) разбираем ручку, вносим поправку по схеме и попутно на бумажку выписываем в каком порядке заходят цветные провода на гребенку VCC/GND/PB3/PB4/PB5/PC0. собираем ручку

2) разбираем базу, снимаем старый контроллер и марсы, ставим платки с TLE5010 и выбираем удобное место для "promicro". к промикро подключаем тле'шки, провода из ручки и оси. собираем базу.

3) конфигурируем промикро. всё.

[-DED-Rapidus 1 951]

Из картинки так и не понял если вы про отсчеты, потому и спросил 16000 с шагом 4, вот и непонятно

[mega_mozg_13 371]

Из картинки так и не понял если вы про отсчеты, потому и спросил 16000 с шагом 4, вот и непонятно

как раз таки всё понятно, база это 64000, поэтому при шаге 4 и это есть 16000 отсчетов.

на самом деле тут включен фильтр-сглаживание пакетов, реально точность математики 0.01 градуса, т.е. на кобру с ~25 градусами хода будет по 2500 "сырых" отсчетов.

[vitalera 25]

А какую версию promicro ставить,можно по точнее  название.И как конфигурировать ее?Прошивать что ли надо?И где вы promicro покупали?

[mega_mozg_13 371]

А какую версию promicro ставить,можно по точнее  название.И как конфигурировать ее?Прошивать что ли надо?И где вы promicro покупали?

ищем по словам pro micro atmega32u4. я заказываю на ebay.

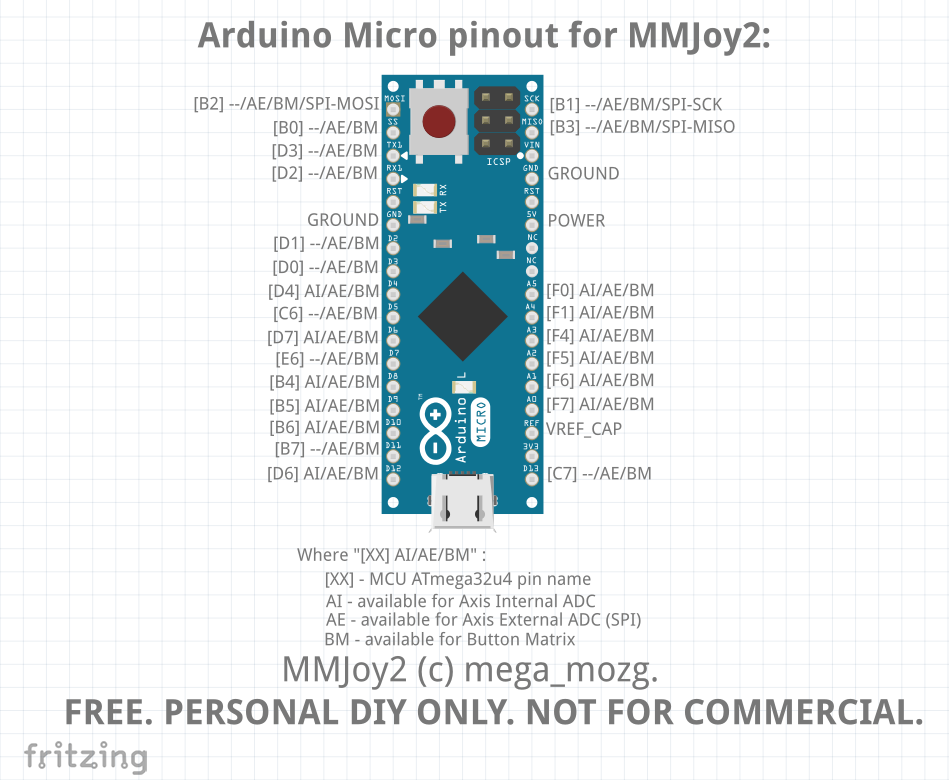

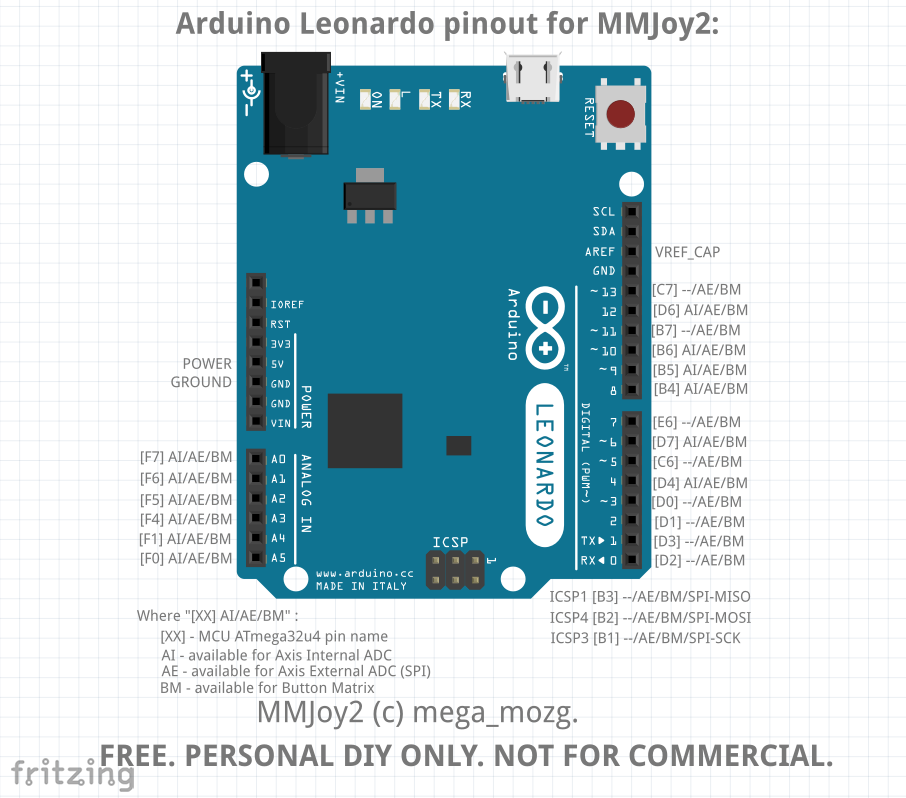

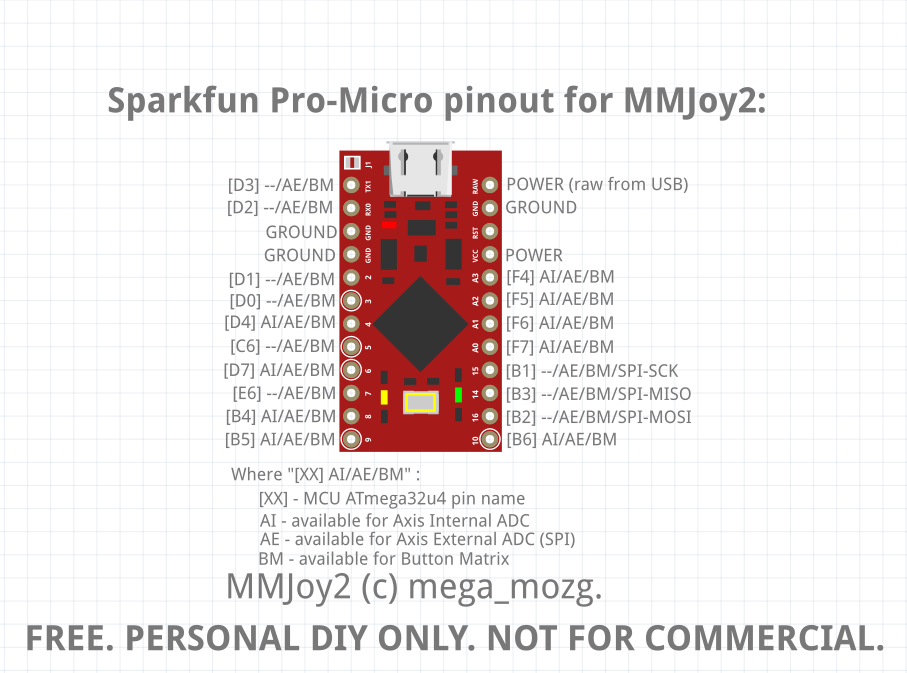

вообще совместимых с прошивкой платок несколько, все они работают одинаково и различаются только ценой и количеством доступных ножек:



сначала заливается прошивка (по USB, не требуется никакого другого железа), подключаются кнопки и оси, и потом через программу конфигуратор делаешь настройку.

[vitalera 25]

http://www.ebay.com/itm/New-Pro-Micro-ATmega32U4-5V-16MHz-Replace-ATmega328-Arduino-Pro-Mini-/140972980117  эта схема пойдет?

[mega_mozg_13 371]

http://www.ebay.com/itm/New-Pro-Micro-ATmega32U4-5V-16MHz-Replace-ATmega328-Arduino-Pro-Mini-/140972980117  эта схема пойдет?

дада, она самая "промикро". кстати смотрю цена снова упала и в районе 5$, а то весь 2014 год китайцы цену держали около 8$.

надо тариться...

[huligan 574]

шильдик хАчу готовый

[huligan 574]

что такое "poll"(--1 2 4 8)?Почему у вас он "2" ?

Что подключается на "сдвиговые регистры"?

Как  у вас из матрицы 2х4 получилось 23 кнопки?

Как MMJoy-Cobra M5 поместилось в конфигураторе?У меня только 10 знаков даёт написать.

Как в конфигураторе выставить в настройках кнопок,чтобы 3-х позиционный мод-переключатель работал,как просто тумблер на 2 кнопки?И нужна ли в таком случае



поправочка электроники в голове

?

Изменено 24 февраля, 2015 пользователем huligan

[huligan 574]

нашёл про poll

"юзб пол" частота опроса джйойстика, для страчика mjoy16 не играет роли, всё равно ось чаще чем 125 опросов (пол=8) не разрешит.



но почему там у вас poll=2 не понял.

[mega_mozg_13 371]

нашёл про poll

но почему там у вас poll=2 не понял.

этот параметр настраивается пользователем какой хочешь такой и ставишь, "2" заполняется после сброса контролера - кокретно в этом примере я не поправлял его.

[Starik 1 977]

с верхним коромыслом был ужасный люфт.пришлось его выкинуть,вырезать часть корпуса корзины и воткнуть холл прямо внутрь.



Как это выглядит, что именно вырезал покажешь?

[ROSS_El_Babuino 1 657]

Ребята, ткните носом, плж, какой TLE5010 на Али надо заказать. А то я не буб-бум в этом.

[huligan 574]

Как это выглядит, что именно вырезал покажешь?

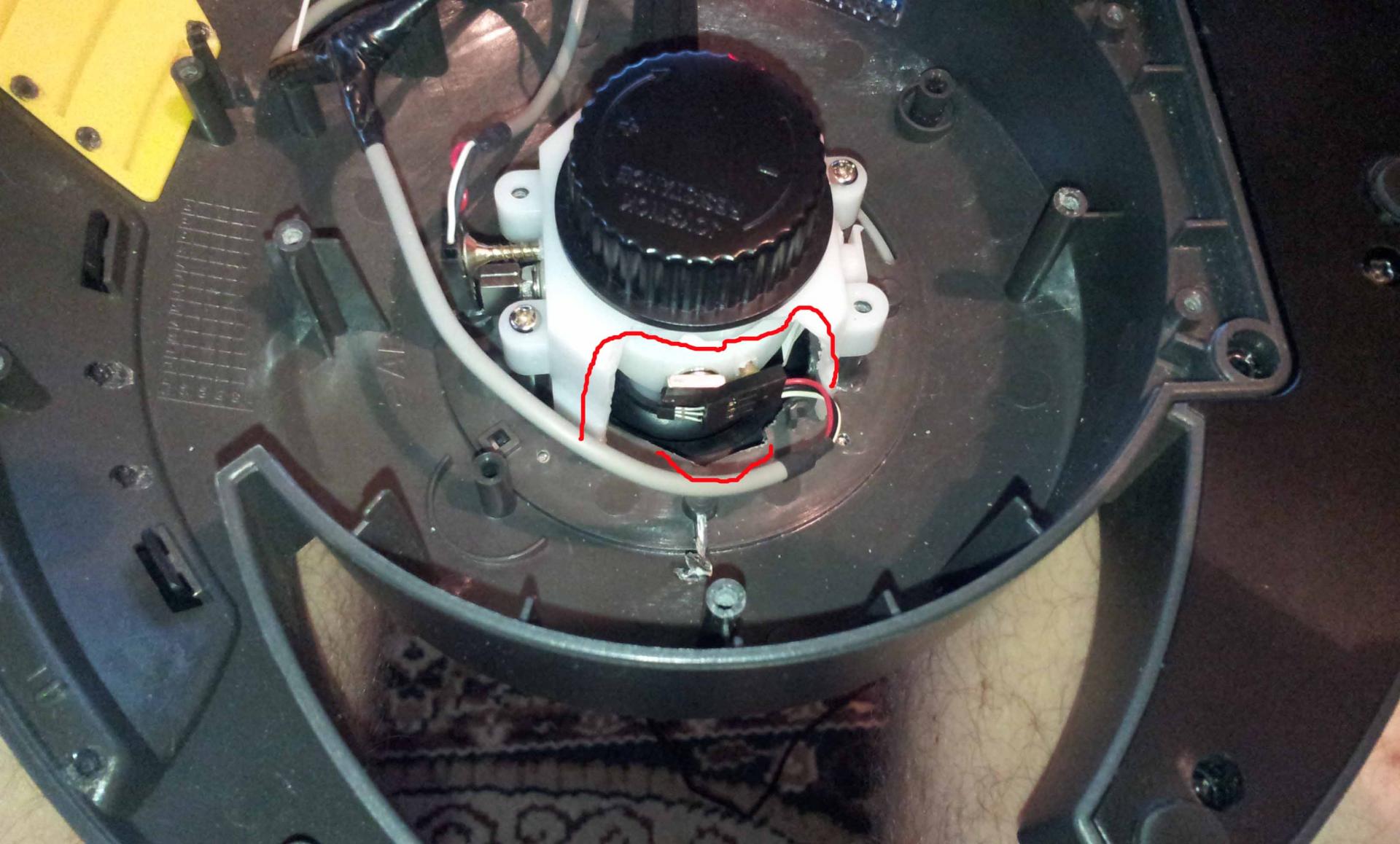

красным обвёл то,что резал(на белой корзине и около дырки в корпусе,куда палка от РУСа проходит).холл там внутри на круглой дужке уже стоит

Изменено 25 февраля, 2015 пользователем huligan

[huligan 574]

El_Babuino (родственник,что ли?  )

Ребята, ткните носом, плж, какой TLE5010 на Али надо заказать. А то я не буб-бум в этом.

лучше у Мега-Мозга заказать готовые платки.Там паять-травить платки надо,если не бум-бум,без вариантов!!!Я уже заказал,жду

Изменено 25 февраля, 2015 пользователем huligan

[DenisF_1 5]

ТС, может скинешь расценки ? И описание что именно измениться , а то мне сравнивать не с чем(

[Starik 1 977]

красным обвёл то,что резал

Спасибо, понял.

Вот я слепой...  Зато теперь увидел что к саморезам прилипло.

[mega_mozg_13 371]

ТС, может скинешь расценки ? И описание что именно измениться , а то мне сравнивать не с чем(

цена готовой платки c TLE5010 - 10$, одна платка это один сенсор - одна ось.

что такое TLE5010 это всё в одном корпусе, и для сравнения с другими похожими сенсорами:

а) два магниторезистивных моста (такая же схема как в kmz41/kmz60).

б) встроеный усилитель сигнала с мостов (чего нет в кмз41 и его там допаивают рядом mcp601 - и называется "магрез" или "рамс").

в) встроенный АЦП 15 бит ("марс" и "рамс" оцифровывают сигнал с точностью 10 бит, "магрез" вообще не иммет АЦП на борту), 15 бит это 32000 отсчетов исходных даннных.

г) встроенный SPI цифровой интерфейс связи.



теперь про контроллер, прошивка совместима с несколькими "arduino" платками (эти платки продаются практически в любых радио-магазинах, свободно и недорого можно взять через интернет у китайцев).

контроллеры я пока не продаю, их легче найти в твоем городе или купить в интернет, только планирую изготовить типовую демо платку переходник для "ардуино-промикро" где будут просто сгруппированы входы/выходы по логике (отдельно оси, и кнопки) с множеством штырей и дам типовую конфигурацию в программке на компе - это поможет новичкам вливаться в проект.



как джойстик поддерживает до 8 осей, 64 кнопок и 4 хатки.

аппаратно умеет общаться в множеством сенсоров резюки и холы, цифровые kma200, АЦП mcp3201-3208, kmz41/60, TLE5010/5011.

аппаратно умеет считывать кнопки из ручек кобры м5 и трастмастеров, не нужно перепаивать все кнопки только подключай ручки прямо к контроллеру.

поддерживает до 6 енкодеров

поддерживает настраиваемую марицу кнопок размерами до 10*10.

и много всяких фишек работы с логикой осей и кнопок: кривые, сглаживаение и фильтры, мертвые зоны, режимы "стоп" и "зум", виртуальные кнопко-оси, относительные оси, софт.тумблеры...

[huligan 574]





планирую изготовить типовую демо платку переходник для "ардуино-промикро"

это типа того шильдика для Кобры,где только воткнул и полетел?

[Woodys 2]

цена готовой платки c TLE5010 - 10$, одна платка это один сенсор - одна ось.

что такое TLE5010 это всё в одном корпусе

Можно ли увидеть готовую платку с этим TLE

[WoLos 32]

Можно ли увидеть готовую платку с этим TLE

в начале темы же есть!на фото марсы и новые TLE

[Woodys 2]

в начале темы же есть!на фото марсы и новые TLE

cпасибо увидел) а схема печатки есть в свободном доступе??

[mega_mozg_13 371]

cпасибо увидел) а схема печатки есть в свободном доступе??

в бете, "MMJOY2 [v20150227].rar", там "MMJoy2_TLE5010.lay6"

[Woodys 2]

в бете, "MMJOY2 [v20150227].rar", там "MMJoy2_TLE5010.la

спасибо

[Woodys 2]

в бете, "MMJOY2 [v20150227].rar", там "MMJoy2_TLE5010.lay6"

посмотрел, я так понял к ммджою можно подключить рус кугара без переделки да? можно ли руд того же кота подключить без хирургии и  есть ли смысл менять родной контроллер кугара на ммджой?

[mega_mozg_13 371]

посмотрел, я так понял к ммджою можно подключить рус кугара без переделки да? можно ли руд того же кота подключить без хирургии и  есть ли смысл менять родной контроллер кугара на ммджой?

РУС - да, проверено.

на счет РУДа - нужен тестовый экземпляр и время(ниразу не ковырял), предположу что там тоже сдвиговые регистры и просто резюки.

думаю такую хрень можно легко повторить

[Woodys 2]

РУС - да, проверено.

на счет РУДа - нужен тестовый экземпляр и время(ниразу не ковырял), предположу что там тоже сдвиговые регистры и просто резюки.

думаю такую хрень можно легко повторить

там обычные потенциометры(один с центральным нажатием), есть министик, хатка, 2 тумблера 3х позиционных походу, интересная штучка по ссылке, там получается контроллер внутри?

Изменено 1 марта, 2015 пользователем Woodys

[mega_mozg_13 371]

интересная штучка по ссылке, там получается контроллер внутри?

ага, кнопки считать да оси оцифровать и еще USB интерфейс сформировать, такое простым резюком и кондером не сварганишь...
