Ребят как тле от Виталика подключить к андруино про микро,а то сменил плату и все позабыл.
Не могу написать ему на вартундровском пишет я не мгрок.желательно картинку что куда втыкать и какие провода можно спаривать.

Share this post


Link to post
Share on other sites

Ребят как тле от Виталика подключить к андруино про микро,а то сменил плату и все позабыл.

Не могу написать ему на вартундровском пишет я не мгрок.желательно картинку что куда втыкать и какие провода можно спаривать.

Там все просто)

GND-так и написанно на платке GND
gen - на платке отметка 10
CSK - 15 отметка
MISO - отметка на платке 14
POWER - отметка VCC
ну и для каждой тележки выбирай свой пин, ты его SC назвал можешь A0, A1, A2, A3 и тд

Share this post


Link to post
Share on other sites



Там все просто)

GND-так и написанно на платке GND
gen - на платке отметка 10
CSK - 15 отметка
MISO - отметка на платке 14
POWER - отметка VCC
ну и для каждой тележки выбирай свой пин, ты его SC назвал можешь A0, A1, A2, A3 и тд



настоятельно не рекомендую использовать метки "ардуино", потому что потом в конфигураторе чушь вводят и тупят всех...

  • Thanks 1

Share this post


Link to post
Share on other sites

настоятельно не рекомендую использовать метки "ардуино", потому что потом в конфигураторе чушь вводят и тупят всех...

Понял,исправлюсь)

GND-так и написанно на платке GND
gen - на платке отметка 10
CSK - 15 отметка
MISO - отметка на платке 14
POWER - отметка VCC
ну и для каждой тележки выбирай свой пин, ты его SC назвал можешь/ F4/F5/F6,вообщем любая нога с значением "AE" на плате!

Share this post


Link to post
Share on other sites

От себя добавлю всем новичкам. Нежнее относитесь к юсби разъемам на платке. Очень ранимая вещь. 2 платы выкинул пока учился припаивать провода к навесным резисторам на про мирко с третей получилось но лучше придумать какое нибудь жесткое крепление для провода сразу за гнездом.

Share this post


Link to post
Share on other sites



Там все просто)

GND-так и написанно на платке GND
gen - на платке отметка 10
CSK - 15 отметка
MISO - отметка на платке 14
POWER - отметка VCC
ну и для каждой тележки выбирай свой пин, ты его SC назвал можешь A0, A1, A2, A3 и тд



А какие провода спарить можно ? Vcc-power/ все кроме spi-cs?

От себя добавлю всем новичкам. Нежнее относитесь к юсби разъемам на платке. Очень ранимая вещь. 2 платы выкинул пока учился припаивать провода к навесным резисторам на про мирко с третей получилось но лучше придумать какое нибудь жесткое крепление для провода сразу за гнездом.

Я вот тоже 2 раза отрывал разъем=(теперь вот заново все припаиваю к новой платке.

Share this post


Link to post
Share on other sites

спаривать можно GRD/Power/Miso/Gen/Sck, а SC у каждого датчика свой  пин !

Например ось "X" садишь,на F4 и в конфигураторе выставляешь F4

               А ось "Y" садишь,на F5 и в конфигураторе выставляешь F5

Вроде так) если нет, то Виталик поправит :)

Edited by Gelmec

Share this post


Link to post
Share on other sites

спаривать можно GRD/Power/Miso/Gen/Sck,

Спасибо вот этого мне и не хватало.

Share this post


Link to post
Share on other sites

От себя добавлю всем новичкам. Нежнее относитесь к юсби разъемам на платке. Очень ранимая вещь. 2 платы выкинул пока учился припаивать провода к навесным резисторам на про мирко с третей получилось но лучше придумать какое нибудь жесткое крепление для провода сразу за гнездом.

А что если термоклеем разъём сразу вокруг заплавить?

Edited by Maxfly

Share this post


Link to post
Share on other sites

А что если термоклеем разъём сразу вокруг заплавить?

Не поможет лучше провод скобой закрепить.





Спасибо починил свое чудовище.

Edited by PilotKaa

Share this post


Link to post
Share on other sites

Я пользуюсь SolidWorks Viewer.

Можно пробовать и родной просмотрщик от SolidWorks: https://www.solidworks.com/sw/support/eDrawings/e2_register.htm

Share this post


Link to post
Share on other sites

Что-то никак сообразить не могу. Куда подключать вывод  "CS" от платы регистра 74HC165 к плате Pro Micro? В результате мучительных раздумий и поисков в инете пришел к выводу, что надо соединить вывод D3 --/AE/BM платы "Про Микро" с выводом "1 CS" платы 74HC165. Я не прав?

Share this post


Link to post
Share on other sites



Что-то никак сообразить не могу. Куда подключать вывод  "CS" от платы регистра 74HC165 к плате Pro Micro? В результате мучительных раздумий и поисков в инете пришел к выводу, что надо соединить вывод D3 --/AE/BM платы "Про Микро" с выводом "1 CS" платы 74HC165. Я не прав?



Можно к D3, а можно и практически к любому другому. Контакты В4, В5 и В6 используются для вывода инфы и датчиков, их лучше сначала проверить не будет ли конфликтов. Так же и с контактом MISO. Затем указываете в конфигураторе эти контакты и кол-во регистров.

Share this post


Link to post
Share on other sites



Что-то никак сообразить не могу. Куда подключать вывод  "CS" от платы регистра 74HC165 к плате Pro Micro? В результате мучительных раздумий и поисков в инете пришел к выводу, что надо соединить вывод D3 --/AE/BM платы "Про Микро" с выводом "1 CS" платы 74HC165. Я не прав?

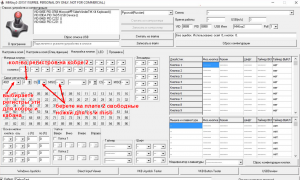

Я сделал так, скир конфигуратора


Edited by Gelmec

Share this post


Link to post
Share on other sites

На Про Микро, с чем это соединяется?


Share this post


Link to post
Share on other sites

А что если термоклеем разъём сразу вокруг заплавить?

Прововал, все это только для маленькой нагрузки, как уже говорилось лучше скобу или узел на провод.





Я вот тоже 2 раза отрывал разъем=(теперь вот заново все припаиваю к новой платке.



Можно платку востановить припаяв 4 провода по схеме который давал Мега Мозг, просто припаивать их нужно аккуратно, так как там очень хрупкие элементы. А так как у меня паяльник мощный для такого то две платки я попортил пока наловчилься.

Share this post


Link to post
Share on other sites

Скрин выше!!!

Имеется в виду #176  скир конфигуратора? А по проще слабо?

Share this post


Link to post
Share on other sites

Имеется в виду #176  скир конфигуратора? А по проще слабо?

Length это количество регистров. CS к свободной ножке на плате, также и MISO. Для ручки miso можно выбрать любой другой

контакт(не обязательно что miso на плате ардуино).


Share this post


Link to post
Share on other sites

Length это количество регистров. CS к свободной ножке на плате, также и MISO. Для ручки miso можно выбрать любой другой

контакт(не обязательно что miso на плате ардуино).






Почеркайте, если я неправильно понял:




Share this post


Link to post
Share on other sites

Можно к D3, а можно и практически к любому другому. Контакты В4, В5 и В6 используются для вывода инфы и датчиков, их лучше сначала проверить не будет ли конфликтов. Так же и с контактом MISO. Затем указываете в конфигураторе эти контакты и кол-во регистров.

Ааа! Я уж думал все! Все мозги пропиты! Ан нет! Жив еще курилка! Спасибо за ответ. :)

Share this post


Link to post
Share on other sites

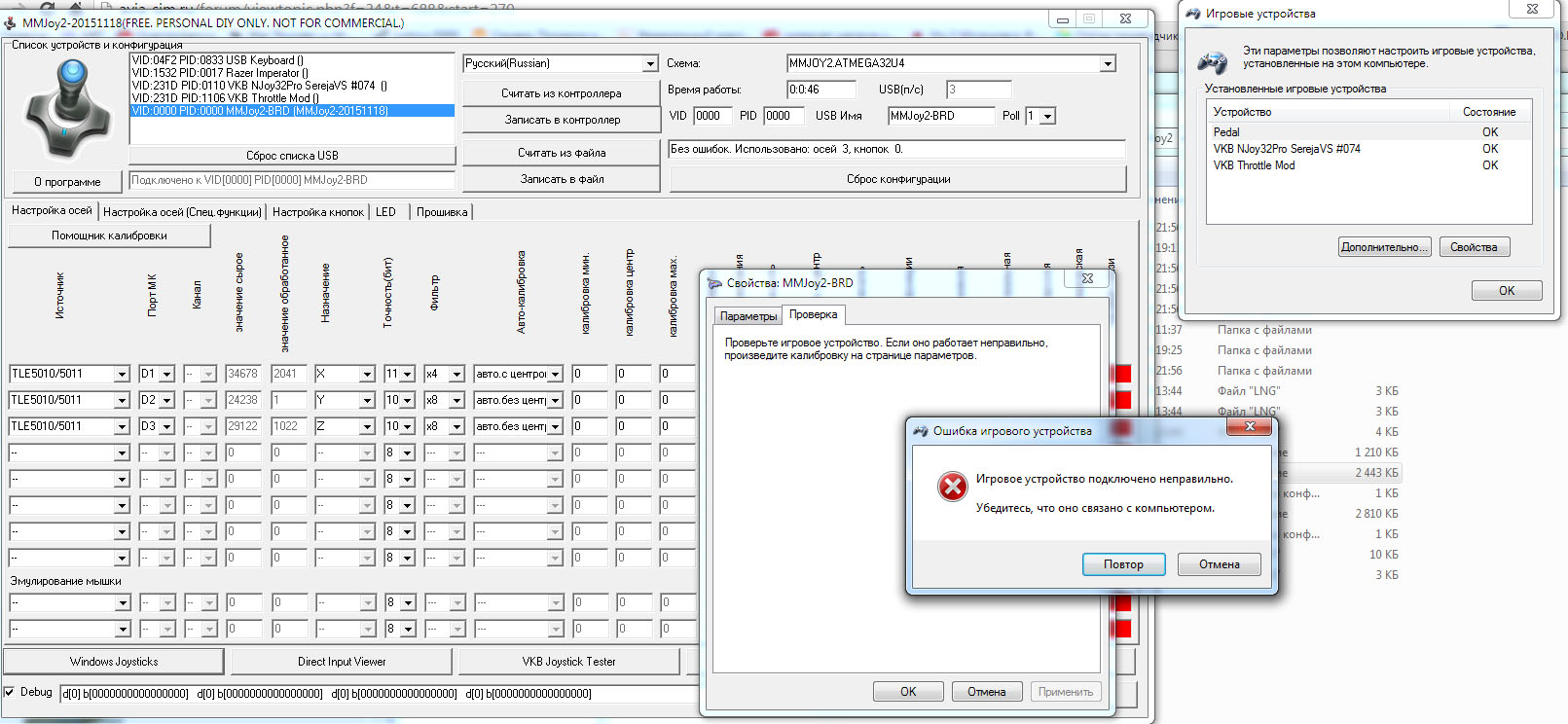

post-914-0-16353600-1453117357_thumb.jpgА все же, с чем связан такой "ответ" Вин7? С июньской прошивкой все нормально, ВИД\ПИД менял если что.

Share this post


Link to post
Share on other sites

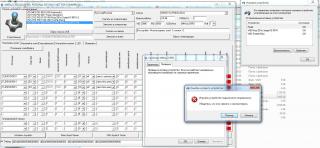

attachicon.gifMMJOY.jpgА все же, с чем связан такой "ответ" Вин7? С июньской прошивкой все нормально, ВИД\ПИД менял если что.

в списке джойстиков написано "Pedal" а в конфигураторе "MMJoy-BRD" - сто процентов повторение истории (винда помнит предыдущий джойстик не такой конфигурации как этот), меняем VID/PID!!!

Share this post


Link to post
Share on other sites

Парни на счет энкодэра, его как лучше подключать? Как три кнопки или как две кнопки. (у энкодэра 5 ног)

Share this post


Link to post
Share on other sites

5 ножек, значит с нажатием можно завести как три кнопки.

Edited by mega_mozg_13
  • Upvote 1

Share this post


Link to post
Share on other sites

Сори но что то я туплю. Вчера с тестером все протестил (про энкодер) , две ноги это кнопка нажатия, а три ноги между собой не замыкаються почему то. Или он замыкаються именно во время оборота, а во время покоя разомкнуты и поэтому мой старый тестер не успевает считать замыкание с них?

Share this post


Link to post
Share on other sites

Сори но что то я туплю. Вчера с тестером все протестил (про энкодер) , две ноги это кнопка нажатия, а три ноги между собой не замыкаються почему то. Или он замыкаються именно во время оборота, а во время покоя разомкнуты и поэтому мой старый тестер не успевает считать замыкание с них?

Энкодер - это весьма непростой механизм. При вращении в одну сторону будут замыкаться оба контакта, только в одной последовательности, при вращении в другую сторону - в другой. Потому, обработка направления должна быть сделана программно, и подключение должно быть соответствующим.

Это вкратце, на пальцах. Детальней можно почитать про энкодет тут: http://easyelectronics.ru/avr-uchebnyj-kurs-inkrementalnyj-enkoder.html

  • Upvote 1

Share this post


Link to post
Share on other sites

Всем привет!

Пишу для тех, кто будет переделывать Кобру М5

Подключения ручки к плате ( как делал я)

рука Gnd, плата Ground

рука Vcc, плата Power

рука PB3 (ShRg-CS),               плата [D2]

рука PB4 (ShRg-MISO/DATA), плата [D3]

рука PB6 (SCK), плата [b1]-/AE/BM/SPI-SCK

рука PCC, плата не подключено







Потом сделал два шифта для ручки)

Скрин конфигуратора






и подключения осей


результатом доволен) спасибо Виталику за помощь!

  • Upvote 1

Share this post


Link to post
Share on other sites

Если бы сюда ещё парочку енкодеров и крутилков резюков на корпус. Была бы хорошая типовая настройка.

Share this post


Link to post
Share on other sites

Если бы сюда ещё парочку енкодеров и крутилков резюков на корпус. Была бы хорошая типовая настройка.

Я уже об этом думал)) место валом,можно будет добавить и оси,кнопки,енкодеры)

Ручка Кобра механика CH,контроллер MMjoy2


Edited by Gelmec

Share this post


Link to post
Share on other sites

Ребят подскажите какой хороший тонкий провод на алиэкспрессе заказать?

Share this post


Link to post
Share on other sites

Я использую провод мгтф.

Share this post


Link to post
Share on other sites

Я использую провод мгтф.

А есть подобное,но только на алиэкспресс?

Share this post


Link to post
Share on other sites

А есть подобное,но только на алиэкспресс?

Без понятия( я покупаю на радиорынке.

Share this post


Link to post
Share on other sites

А есть подобное,но только на алиэкспресс?

Честно говоря, не советую провода у китайцев покупать. Имею реальный опыт "общения" с китайским, российским и европейским проводом. Китайцы менее качественные. Даже реальное сечение провода у китайцев меньше чем реальное. Плюс паяется хуже и более ломкий провод у них. Т.е. состав меди у них другой.

Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites

А есть подобное,но только на алиэкспресс?

только МГТФ, причем чем тоньше тем лучше. поспрашивайте у местных (телефонисты, ремонтники, монтажники).

Share this post


Link to post
Share on other sites

МГТФ всем чуден и прекрасен.... только зачищать его бяда :(

Share this post
