MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

Posted (edited)

Резисторы обязательны или нет ?  кнопки буду подключать





Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
1 час назад, =N=Bonaparte сказал:

Резисторы обязательны или нет ?  кнопки буду подключать





Очень сложный вопрос.Думаю ответа Вы не дождётесь.

Скрытый текст

Конечно же,резисторы обязательно.



  • Thanks 1

Share this post


Link to post
Share on other sites
Posted (edited)
10 минут назад, MYCYJIbMAHUH сказал:

Очень сложный вопрос.Думаю ответа Вы не дождётесь.

  Показать содержимое

Конечно же,резисторы обязательно.







 На одну плату 8 кнопок, а куда землю подключать?



Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
15 минут назад, =N=Bonaparte сказал:





 На одну плату 8 кнопок, а куда землю подключать?



Достаточно одним проводком соединить землю  всех  кнопок девайса  и припаять этот проводок на пин GND.

  • Thanks 1
  • Upvote 1

Share this post


Link to post
Share on other sites
Posted (edited)

пришли платки мне такие с али

 это правильная схема подключения?   Сколько могу соединить таких плат в ряд?

Что за вход   -  OE ?

reset  зачем  -?


на монтажной плате  их  припаяю

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
Posted (edited)
17.08.2019 в 13:04, =N=Bonaparte сказал:

пришли платки мне такие с али

 это правильная схема подключения?   Сколько могу соединить таких плат в ряд?

Что за вход   -  OE ?

reset  зачем  -?


на монтажной плате  их  припаяю

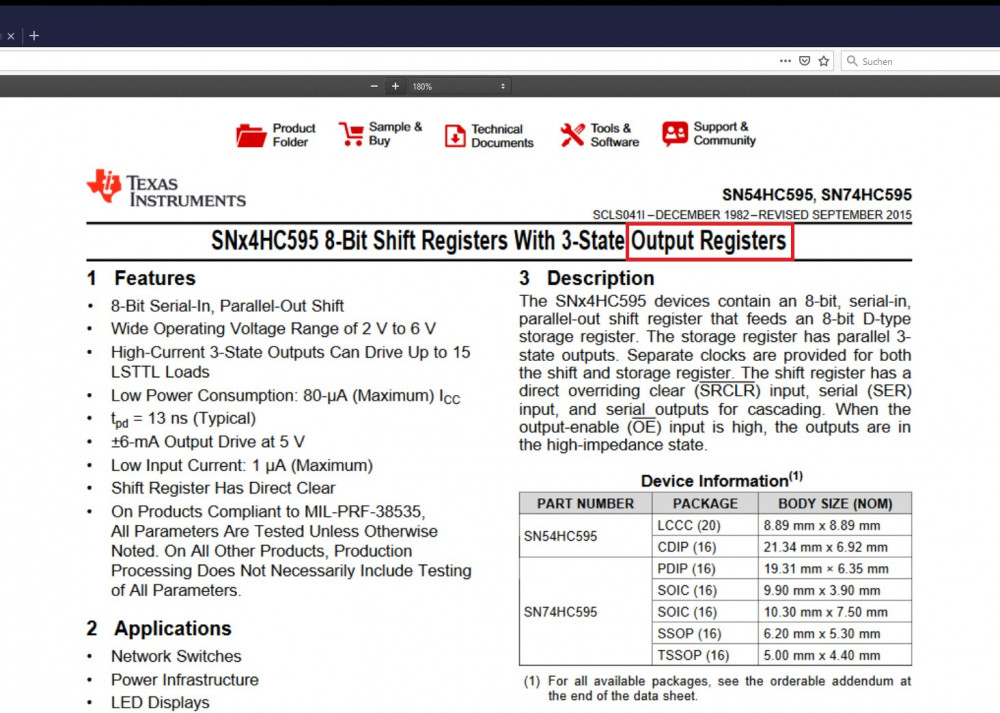

Это только на картинке 74РС595 или в реале тоже 74РС595 ? Просто как бы 74РС595 это выходной сдвиговый регистр.



Выходной сдвиговый регистр 74HC595



Edited by WG_Impact84
  • Upvote 1

Share this post


Link to post
Share on other sites

Заявлено до 12 штук регистров в ряд.

Share this post


Link to post
Share on other sites
Posted (edited)

Эти регистры не подойдут, правильные- 74HC165. Параллельный вход, последовательный выход; у этих- наоборот.

Edited by sergeype
  • Thanks 1

Share this post


Link to post
Share on other sites

Не все за дёшево есть GOOD.

Зачем испытывать судьбу если уже давным давно есть проверенное рабочее решение без всяких тонкостей и промышленного изготовления.

Ну да, только не за эту стоимость.

Скупой платит дважды.



  • Confused 1

Share this post


Link to post
Share on other sites
Posted (edited)
1 час назад, Vumpel18 сказал:

Не все за дёшево есть GOOD.

Зачем испытывать судьбу если уже давным давно есть проверенное рабочее решение без всяких тонкостей и промышленного изготовления.

Ну да, только не за эту стоимость.

Скупой платит дважды.





Жадный человек всегда считает чужие деньги.



MMJOY2  для  тех, кто платит дважды. 🙂



У меня и такие есть 74HC165


Лучшее предложение на рынке  от  mega_mozg_13





Я, половину  своих контролеров спаял сам с удовольствием, уютными вечерами.

2 часа назад, sergeype сказал:

Эти регистры не подойдут, правильные- 74HC165. Параллельный вход, последовательный выход; у этих- наоборот.



Спасибо , все понятно заменил на 74HC165 .


Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Считайте свои.

И шрифт не стоит изменять.

  • Upvote 1

Share this post


Link to post
Share on other sites
17.08.2019 в 16:04, =N=Bonaparte сказал:

пришли платки мне такие с али

 это правильная схема подключения?   Сколько могу соединить таких плат в ряд?





Заявлено, что 12 регистров работают. Испытано мной на собственном опыте. Работают 12 микросхем запаянных в цепочку последовательно (12*8=96 кнопок). Смело паяй. Будут работать.

  • Thanks 1

Share this post


Link to post
Share on other sites
Posted (edited)
17.08.2019 в 10:47, =N=Bonaparte сказал:

Резисторы обязательны или нет ?  кнопки буду подключать





Ты зря задействуешь вывод B3 MISO платы ПроМикро. Я его задействовал для датчиков TLE5010. Этот вывод можно подключать к выводам AE/BM платы ПроМикро (предпоследняя и последняя версии ПО MMjoy2 позволяют это). Внимательно рассмотри мою схему:

И не забудь что резистор на 10 кОм в цепочке регистров нужен только один (ставь его на первую плату ближайшую к ПроМикро). Все последующие платы не нуждаются в этом резисторе. (Он на твоей плате подключается к D1).



Edited by =SOVA=Teiger
  • Like 1

Share this post


Link to post
Share on other sites
2 часа назад, =SOVA=Teiger сказал:

Ты зря задействуешь вывод B3 MISO платы ПроМикро. Я его задействовал для датчиков TLE5010. Этот вывод можно подключать к выводам AE/BM платы ПроМикро (предпоследняя и последняя версии ПО MMjoy2 позволяют это). Внимательно рассмотри мою схему:

И не забудь что резистор на 10 кОм в цепочке регистров нужен только один (ставь его на первую плату ближайшую к ПроМикро). Все последующие платы не нуждаются в этом резисторе. (Он на твоей плате подключается к D1).







SOVA=Teiger  спасибо , спасибо!

Share this post


Link to post
Share on other sites
4 часа назад, =N=Bonaparte сказал:





SOVA=Teiger  спасибо , спасибо!

Я почему это говорю. Пробежался... и понял. Ребята немного не понимают возможности даже самой дешевой платы ПроМикро. Упираются только в один "угол" (или только кнопки... или только оси) . А на самом деле на этой самой дешевой и скромной плате вполне можно делать полноценное рабочее место (РУС+РУД+педали) на 8 осей и 128 кнопок. Количество кнопок просто "сверх". Я долго сидел и ломал голову что еще можно назначить даже на 96 кнопок! Сделал. А потом без "шпаргалки" опять не мог вспомнить на какую кнопку что назначил. :)

  • Upvote 1

Share this post


Link to post
Share on other sites

Мужчины у меня снова вопрос. Подключил rgb ws 2812 на индикацию шасси - Тундру цепляет на ура а Ила не хочет. Есть ли варианты решения?

Share this post


Link to post
Share on other sites

Пока не сделают вывод данных из игры - решения нет.

Share this post


Link to post
Share on other sites
8 минут назад, Alator сказал:

Пока не сделают вывод данных из игры - решения нет.

Очень жаль. А профиль вроде как есть. Вообще штука интересная)

Ещё столкнулся с такой особенностью: При подключении энкодера программа не корректно показывала его работу а в свойствах устройства всё гуд.



Share this post


Link to post
Share on other sites
Posted (edited)

Профиль ил-2 это для "старичка".  Не для нашего ила к сожалению....

Edited by Alator

Share this post


Link to post
Share on other sites

Я так понимаю что дисплей тоже не будит работать в Иле:(

Share this post


Link to post
Share on other sites

В этом пока нет.

Share this post


Link to post
Share on other sites
6 минут назад, Vumpel18 сказал:

В этом пока нет.

Слово пока внушает надежду, хоть и слабую. Ведь нет ничего более постоянного чем временное....

Share this post


Link to post
Share on other sites
13 часов назад, Shadow_Wind сказал:

Мужчины у меня снова вопрос. Подключил rgb ws 2812 на индикацию шасси - Тундру цепляет на ура а Ила не хочет. Есть ли варианты решения?

есть обновка, подпилили туда вывод из "il2 sturmovik cliffs of dover" могу сбросить если интересно.


  • Like 1

Share this post


Link to post
Share on other sites
3 минуты назад, mega_mozg_13 сказал:

есть обновка, подпилили туда вывод из "il2 sturmovik cliffs of dover" могу сбросить если интересно.


Я в Британию не гоняю, но было бы интересно. Буду признателен если сбросите:)

Share this post


Link to post
Share on other sites

 Подскажите знающие люди. Я подключил энкоднр напрямую через диодную матрицу и всё очень даже работает но тут обнаружил у себя вот такую плату для энкодеров в которой 2 резистора и 2 конденсатора. Внимание вопрос: что изменит ся если я подключу через эту плату и стоит ли заморачиваться?


Share this post


Link to post
Share on other sites

Могу ошибаться, но по моему эта плата для подключения энкодера к сдвиговому регистру.

Share this post


Link to post
Share on other sites

Это просто плата с RC-фильтром для борьбы с "дребезгом" контактов дрянных копеечных энкодеров. Если все работает нормально без нее- можно не заморачиваться.

  • Upvote 1

Share this post


Link to post
Share on other sites
31 минуту назад, sergeype сказал:

Это просто плата с RC-фильтром для борьбы с "дребезгом" контактов дрянных копеечных энкодеров. Если все работает нормально без нее- можно не заморачиваться.

Понятненько. Спасибо!

Share this post


Link to post
Share on other sites

почему не могу поставить кноп инверсия в настройках, постоянно сбрасывается на кнопка норм?


Почему постоянно горит 39 кнопка?

Сама кнопка не работает.

Share this post


Link to post
Share on other sites
12 часов назад, =N=Bonaparte сказал:

Почему постоянно горит 39 кнопка?

Сама кнопка не работает.



‎10‎.‎07‎.‎2019 в 10:42, mega_mozg_13 сказал:

в крайней версии прошивки все спец. функции (шифты/тумблеры/энкодеры/инверсия и т.д.) доступны до 32й кнопки, далее для всех кнопок простой режим.



  • Thanks 1

Share this post


Link to post
Share on other sites
Posted (edited)



21 минуту назад, capitanblood сказал:







Что значит  функция смешение магнита?

Почему после калибровки TLE 5011  работает ползунок 50% оси, а  если поставить фильтр 4 и откалибровать, то работает вся 100% ось?

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
9 минут назад, =N=Bonaparte сказал:





Что значит  функция смешение магнита?

Почему после калибровки TLE 5011  работает ползунок 50% оси, а  если поставить фильтр 4 и откалибровать, то работает вся 100% ось?

Например у тебя 1000 отсчётов, если ось при работе уходит за 0 или 1000, то ставишь смещение магнита и калибруеш заново.

  • Thanks 1

Share this post


Link to post
Share on other sites
Posted (edited)

Какую из этих плат можно использовать под ммджой? Подскажите.















Edited by xAngelx

Share this post


Link to post
Share on other sites

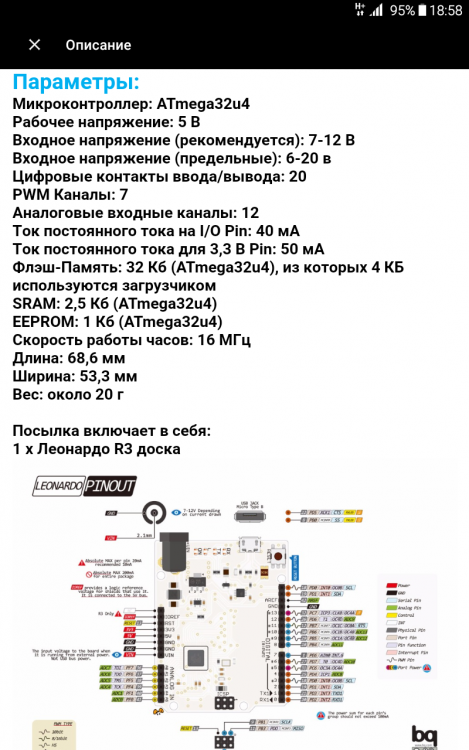

Pro Micro  (ATMEL MEGA32U4-AU) 5V 16 Мгц.

Edited by Vumpel18

Share this post


Link to post
Share on other sites

И конский размер.)))

Share this post


Link to post
Share on other sites

Добрый день!

Кто может собрать контроллер с бесконтактными датчиками на TLE5010/5011(5 осей=2руд+2рус+1педали ) + платы расширения на кнопки на сдвиговых регистрах или диодной матрице + 3 оси на переменных резисторах. (кнопок не менее 32 идеально в районе 40-64) + 2 энкодера. Все желательно соединить.(не очень разбираюсь в электронике).

Затраты на приобретение комплектующих +  оплата работы по сборке и прошивке за мной.

Спасибо всем откликнувшимся.



Сейчас летаю на сомодельном РУС-РУД-педаледжое на контроллере от кремля. Опыт коммутации разводки, изготовления мех.части имеется. Проблема в начинке.



Share this post


Link to post
Share on other sites
9 часов назад, WAVAK сказал:

Да хорошого контроллера должно быть много)

Зачем же такой здоровый слон с аналогичным функционалом ?

Share this post


Link to post
Share on other sites
11 минут назад, WAVAK сказал:

Так если у вас есть опыт разводки, проблем не возникнет, там просто проводки в контроллер впаять по схеме и все, вместо диодной матрц можно свигов регистр поставить

С ардуино не работал.  Цифровые датчики смогу подключить (схемы вроде нашел), вопрос куда пихать такое количество кнопок. (в контроллере от кремля были платы расширения по 32 контакта которые сам не собирал и принцип работы сдвиговых ригистров не понял.). Поэтому если кто может заморочиться (не за бесплатно) - прошу откликнуться.



P/S Планируется механику разработать в 3D NХ(simens) и нарезать детали на лазерном станке.

Share this post
