MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

Еще, по сравнению с 74HC165, серия CD4021 имеет допустимое напряжение питания до 18 Вольт.


  • Upvote 1

Share this post


Link to post
Share on other sites

У меня тоже пара регистров 74hc165 накрывалась , купленная на али. Купил в магазине "чип и дип" вдвое дороже - уже несколько лет без вопросов.

Share this post


Link to post
Share on other sites

Я тут на трубе  находил видео: вскрытие мошных транзиторов, купленных на Али и сравнение со вскрытым оригиналом.

Чума полная. У транзистора с Али  площадь кристалла раза в 4 меньше чем у оригинального.

Хотя в нынешнее время и покупка в ЧиД тоже не дает полной уверенности.

Share this post


Link to post
Share on other sites

У меня один канал на CD4021  вылетал, менял чип.

Share this post


Link to post
Share on other sites

 На какую лучше прокладку в железной механике заменить, фетровую или войлочную  (в мебельном продаются).

Не пойму где  скрип - писк появился, может подшипник...?



такая механика  ,



Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
24 минуты назад, =N=Bonaparte сказал:

На какую лучше прокладку в железной механике заменить

Фторопластовую? Пробовал войлок, мне не понравилось. А фторопласт хорошо, гладенько идет.

  • Like 1
  • Upvote 1

Share this post


Link to post
Share on other sites
3 минуты назад, Johnet сказал:

Фторопластовую? Пробовал войлок, мне не понравилось. А фторопласт хорошо, гладенько идет.



Фторопласт,  сантехника, шайбы?



Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Ну да. У меня на работе был листовой, я из него вырезал, но можно попробовать поискать в сан. тех магазинах.

Share this post


Link to post
Share on other sites
37 минут назад, Johnet сказал:

Ну да. У меня на работе был листовой, я из него вырезал, но можно попробовать поискать в сан. тех магазинах.



Надо попробовать...



Share this post


Link to post
Share on other sites
23 часа назад, =FA=CATFISH сказал:

Резисторы 10кОм - ни при чем.

Выходной ток по "74HC/HCT/HCU/HCMOS Logic Family Specifications" не менее 20 мА.

Выходить из строя могут (ИМХО) по двум причинам:

1. Превышение питающего напряжения. Надо очень внимательно смотреть блок питания. С осцилографом. Может там в нем пульсации напряжения выше 6,5В. Или например стабилизатор  5,0В не держит.

2. Попалась бракованная партия м/с



Питание от USB материнки. Тогда накрылись бы не только джойстики. Скорее 2-ой вариант. Но накрылись именно по входу, цепочки включены последовательно 3 регистра, при этом несколько кнопок ещё работают.

Share this post


Link to post
Share on other sites
4 минуты назад, veterok сказал:

Питание от USB материнки. Тогда накрылись бы не только джойстики. Скорее 2-ой вариант. Но накрылись именно по входу, цепочки включены последовательно 3 регистра, при этом несколько кнопок ещё работают.

Глянь такой момент: относятся ли работающие и неработающие кнопки к одному и тому же чипу?

Если да, то эта  м/с битая. Может достаточно только ее заменить

Share this post


Link to post
Share on other sites
2 часа назад, =FA=CATFISH сказал:

Глянь такой момент: относятся ли работающие и неработающие кнопки к одному и тому же чипу?

Если да, то эта  м/с битая. Может достаточно только ее заменить

На платке 3 регистра, у двух не работает ни одна кнопка, а у третьего из 5 задействованных, 2 работают. И да, замена микросхем решит проблему. Вопрос на сколько, год два?

Share this post


Link to post
Share on other sites

Что мешает сделать замену платы на регистрах CD4021 и забыть этот страшный сон ? :)

Share this post


Link to post
Share on other sites
1 минуту назад, veterok сказал:

На платке 3 регистра, у двух не работает ни одна кнопка, а у третьего из 5 задействованных, 2 работают. И да, замена микросхем решит проблему. Вопрос на сколько, год два?

Меняй третий. 95% что остальные заработают.

Поменяешь на м/с из той-же поставки - получишь лотерею.

Share this post


Link to post
Share on other sites

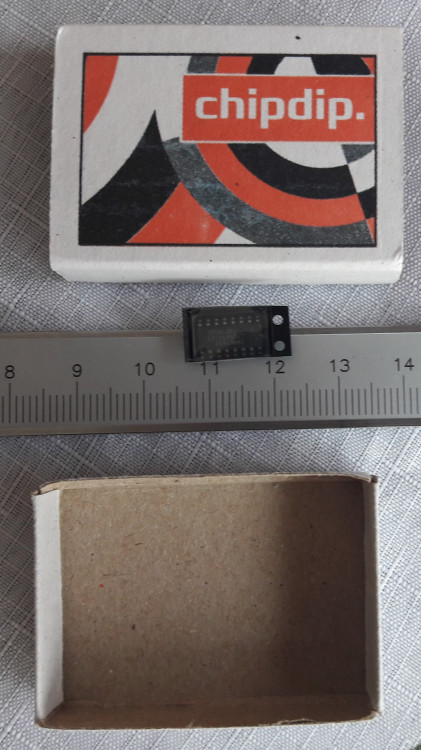

у меня 2 платки на 74HC165 из чипа и дипа цена регистра 9 руб в Ижевске  всего 6 штук. работают нормально, в том числе и с инкрементными энкодерами



да, забыл сказать, что напряжение питания на них через платку ардуино поднято до 5 В



Share this post


Link to post
Share on other sites
10 часов назад, Johnet сказал:

Фторопластовую? Пробовал войлок, мне не понравилось. А фторопласт хорошо, гладенько идет.



Спасибо Камарад за совет!

Сегодня поставил фторопластовую шайбу, очень гладко, мягко  -  скользит, но туго не как затянуть, мне и ненужно туго, привык к легкому ходу руд.

Время покажет как она дальше работать будет.

в строительном дворе купил 20 рублей  "прокладка фторопластовая"





Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

фторопласт со временем под давлением  "плывет"

надо будет покручивать по чуток

Edited by =FA=CATFISH

Share this post


Link to post
Share on other sites
40 минут назад, =FA=CATFISH сказал:

фторопласт со временем под давлением  "плывет"

надо будет покручивать по чуток

 У меня ручка на руде  тяжелая от "кота", не затянуть её  крепко на фторопласте, а сильно перетягивать ненужно наверное...

Share this post


Link to post
Share on other sites
13 часов назад, =FA=CATFISH сказал:

Меняй третий. 95% что остальные заработают.

Поменяешь на м/с из той-же поставки - получишь лотерею.

Попал в 5%. На третьем регистре заработали все 5 кнопок, а на первых двух все 16 теперь отжаты и не реагируют на нажатие. Придётся менять и эти 2.

Share this post


Link to post
Share on other sites
1 час назад, veterok сказал:

Попал в 5%. На третьем регистре заработали все 5 кнопок, а на первых двух все 16 теперь отжаты и не реагируют на нажатие. Придётся менять и эти 2.

Ну может сгорели все м/с сразу.

Поменяй соседнюю и проверь

Тяжко разбираться  дистанционно )))

Edited by =FA=CATFISH

Share this post


Link to post
Share on other sites
16 часов назад, =N=Bonaparte сказал:

 У меня ручка на руде  тяжелая от "кота", не затянуть её  крепко на фторопласте, а сильно перетягивать ненужно наверное...

Фторопласт очень мягок, можно на вторую сторону соприкосновения фетровую добавить?   Фторопласт будет соприкасаться с подвижной частью ручки с фетром или войлоком?

Камарады что думаете?



Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Фетр или войлок ворситься будут,лучше по моему плотную резину или кожу.

Share this post


Link to post
Share on other sites

Уважаемые не ломайте копья.

Войлок (вспоминаем армейскую шинель или битые валенки) самый приемлемый материал. :)



Share this post


Link to post
Share on other sites
12 минут назад, ABP_158 сказал:

Фетр или войлок ворситься будут,лучше по моему плотную резину или кожу.

резина соприкасаясь фторопластом  износ сильный будет?

1 минуту назад, Vumpel18 сказал:

Уважаемые не ломайте копья.

Войлок (вспоминаем армейскую шинель или битые валенки) самый приемлемый материал. :)



Войлок на моём руде скрипеть начинает со временем, почему не пойму?

Share this post


Link to post
Share on other sites

:scratch_one-s_head: Не слышал. Используется войлок уже лет, как пять и не только у меня.



Вот резина точно начнёт, со временем, издавать звуки.

Share this post


Link to post
Share on other sites
2 часа назад, =N=Bonaparte сказал:

Фторопласт очень мягок, можно на вторую сторону соприкосновения фетровую добавить?   Фторопласт будет соприкасаться с подвижной частью ручки с фетром или войлоком?

Камарады что думаете?

У меня на РОШ с одной стороны фторопласт, с другой фторопласт и войлок. Ручку 430мм + голова держит.

  • Like 1
  • Upvote 1

Share this post


Link to post
Share on other sites

Пока пробовал только войлок. Держит на ура всё. Котовскую ручку держит нормально, при адекватной затяжке.

  • Upvote 1

Share this post


Link to post
Share on other sites

Поставил войлок с фторопластом,  увидим что дальше.

Share this post


Link to post
Share on other sites

Друзья, у меня вопрос, возможно ли заменить всю электронику на руде х55 на mjoy и на сколько это будет геморно?

Пс. Сам в электронике дуб.

Edited by Chekist_

Share this post


Link to post
Share on other sites

Я собрался менять только из-за того, что контроллер не рабочий. Но есть один весьма сильный удерживающий фактор - липкая смазка.

Share this post


Link to post
Share on other sites
16.11.2019 в 17:10, =N=Bonaparte сказал:

Фторопласт очень мягок, можно на вторую сторону соприкосновения фетровую добавить?   Фторопласт будет соприкасаться с подвижной частью ручки с фетром или войлоком?

Камарады что думаете?





Стоит больше недели войлок с фторопластом, получше ка мне кажется.

Share this post


Link to post
Share on other sites

почему в программаторе  видит нажатие  кнопок  а тестер вкб кнопочный  не видит?  менял и  ардуину и регистры  не помогает   можне быть что питания нехватает?

Edited by MOPKOBKA

Share this post


Link to post
Share on other sites
22 минуты назад, MOPKOBKA сказал:

почему в программаторе  видит нажатие  кнопок  а тестер вкб кнопочный  не видит?  менял и  ардуину и регистры  не помогает   можне быть что питания нехватает?

А в контроллер сохранили конфигурацию кнопок?Думаю что нет.

Share this post


Link to post
Share on other sites
18.11.2019 в 13:38, Chekist_ сказал:

Друзья, у меня вопрос, возможно ли заменить всю электронику на руде х55 на mjoy и на сколько это будет геморно?

Пс. Сам в электронике дуб.



- 6 осей - да

- две  8-ми позиционные хатки - это по 4 кнопки, итого 8, плюс какие-то еще кнопари на рычаге, в большой рычаг достаточно платки на 2 сдвиговых регистра (16 кнопок макс)

- семь 3-позиционных переключателей - это по 2 кнопки на переключатель, итого 14 - еще 2-регистровая платка

- подсветка с регулируемой яркостью - не уверен, надо смотреть, как реализована.

Все норм подключится к одному шилду с ардуинкой.



Собственно вопрос - а что не устраивает в штатной электронике?

Share this post


Link to post
Share on other sites
4 часа назад, Void сказал:



- 6 осей - да

- две  8-ми позиционные хатки - это по 4 кнопки, итого 8, плюс какие-то еще кнопари на рычаге, в большой рычаг достаточно платки на 2 сдвиговых регистра (16 кнопок макс)

- семь 3-позиционных переключателей - это по 2 кнопки на переключатель, итого 14 - еще 2-регистровая платка

- подсветка с регулируемой яркостью - не уверен, надо смотреть, как реализована.

Все норм подключится к одному шилду с ардуинкой.



Собственно вопрос - а что не устраивает в штатной электронике?

Беда в общем такая



А если вкратце, с платой что-то, нашёл выход, но минус 1 ось. Переставил нужный мне резистор (а точнее его провод) на слот "ненужного".

Перестраховываюсь, вдруг плата полетит с концами.

Share this post


Link to post
Share on other sites

Понятно, если менял провода, от смены резистора не зависит, то я бы пропаял плату контроллера, ножки всех чипов, выходные контакты. Если эта хрень останется - тогда проблема в чипе во внутреннем АЦП, либо, если АЦП отдельными чипами - то в одном из них.

По переделке - не понятно, как реализован мышестик, если это еще 2 оси, и он нужен, то две из осей придется переделывать на датчики с магнитами, т.к. аналоговых 6 осей можно. Цифровых - 8.

Share this post


Link to post
Share on other sites
2 часа назад, MYCYJIbMAHUH сказал:

А в контроллер сохранили конфигурацию кнопок?Думаю что нет.

конечно,  из 25 -3 не видит,

Share this post


Link to post
Share on other sites
48 минут назад, MOPKOBKA сказал:

конечно,  из 25 -3 не видит,

позвони мне, глянем. извиняюсь перепутал с другим морковкой)

Edited by =VCC=Ghash34

Share this post


Link to post
Share on other sites
1 час назад, Void сказал:

Понятно, если менял провода, от смены резистора не зависит, то я бы пропаял плату контроллера, ножки всех чипов, выходные контакты. Если эта хрень останется - тогда проблема в чипе во внутреннем АЦП, либо, если АЦП отдельными чипами - то в одном из них.

По переделке - не понятно, как реализован мышестик, если это еще 2 оси, и он нужен, то две из осей придется переделывать на датчики с магнитами, т.к. аналоговых 6 осей можно. Цифровых - 8.

Мышеджойстик никак не реализован) сколь ни пытался, нигде нет на него реакции, так что он не в счёт. Но спасибо, возьму на заметку.

Share this post


Link to post
Share on other sites
2 часа назад, Chekist_ сказал:

А если вкратце, с платой что-то, нашёл выход, но минус 1 ось. Переставил нужный мне резистор (а точнее его провод) на слот "ненужного".

Надо под лупой (+10 или около того) внимательно рассмотреть место пайки проблемного резистора и дорожек, подходящих к нему: искать микротрещины и плохие пайки. Вероятно, непропай, который может быть виден с лупой, а может и оказаться скрытым припоем. До пайки также можно попробовать с включенным джоем и его панелью управления подвигать проблемной осью, одновременно раскачивая проблемный резистор (и все элементы, к которым от проблемного резистора подходят дорожки). В момент контакта ось в панель оживет. Потом это место пропаять. Можно и не паять: в это проблемное место потыкать шилом или иглой, развальцевать место плохого контакта.

  • Upvote 1

Share this post


Link to post
