MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

Скрытый текст



16 часов назад, veterok сказал:



Я сейчас попробовал, сбросил все настройки (заного придётся биндить), но оно того стоило. В общем 102-ю кнопку назначил в игре и работает :yahoo:

Видимо с какой то обновой изменилось.





Тоже мучился три дня. А всё моя невнимательность. Неправильно назначил ряды,колонки в самой программе. И ещё Внимание ! MOSI, MISO в разных прошивка отличаются. Тоже будте внимательными. Это значит, если Вы,Мы спаяв платы под прошивку 2014 года и обновив прошивку от 2018 года. То оси потеряются. Придется один провод перекидывать, перепаивать.

Всем добра:salute:

29 минут назад, MOPKOBKA сказал:

а dcs     видит   более 32 кнопок? на устройстве



Да видит. Но считайте правильно. Энкодер это уже три кнопки, плюс хатки плюс оси

  • Upvote 1

Share this post


Link to post
Share on other sites

Помогите разобраться пожалуйста! Имею Saitek X-55 RINO. На РУСе перестал откликаться Твист. Проверил тестером резистор, работает. Перепаял провода, собрал, подключил и он один раз сработал, затем как то пискнул и более вообще перестал откликаться в Винде 10. Т.е, если раньше не было Твиста, а оси и кнопки работали, то теперь вообще не дышит.Провода перепутать не мог, менял по одному .Единственно что при сборке, когда контактную площадку вставлял на место, провода могли коснутся друг друга в месте пайки. Отсюда вопрос - если произошел коротыш, насколько это пагубно повлияло на схему контроллера. На плате стоит 4 микросхемы в одну из них встроен датчик холла. По идее должна сработать защита, да и напряжение в районе 5В. Да самое главное, Винда определяет РУС правильно, только в калибраторе тишина. Питание на плату приходит и уходит на саму ручку без проблем. Неужели кранты. В помойку только.

Share this post


Link to post
Share on other sites
Posted (edited)

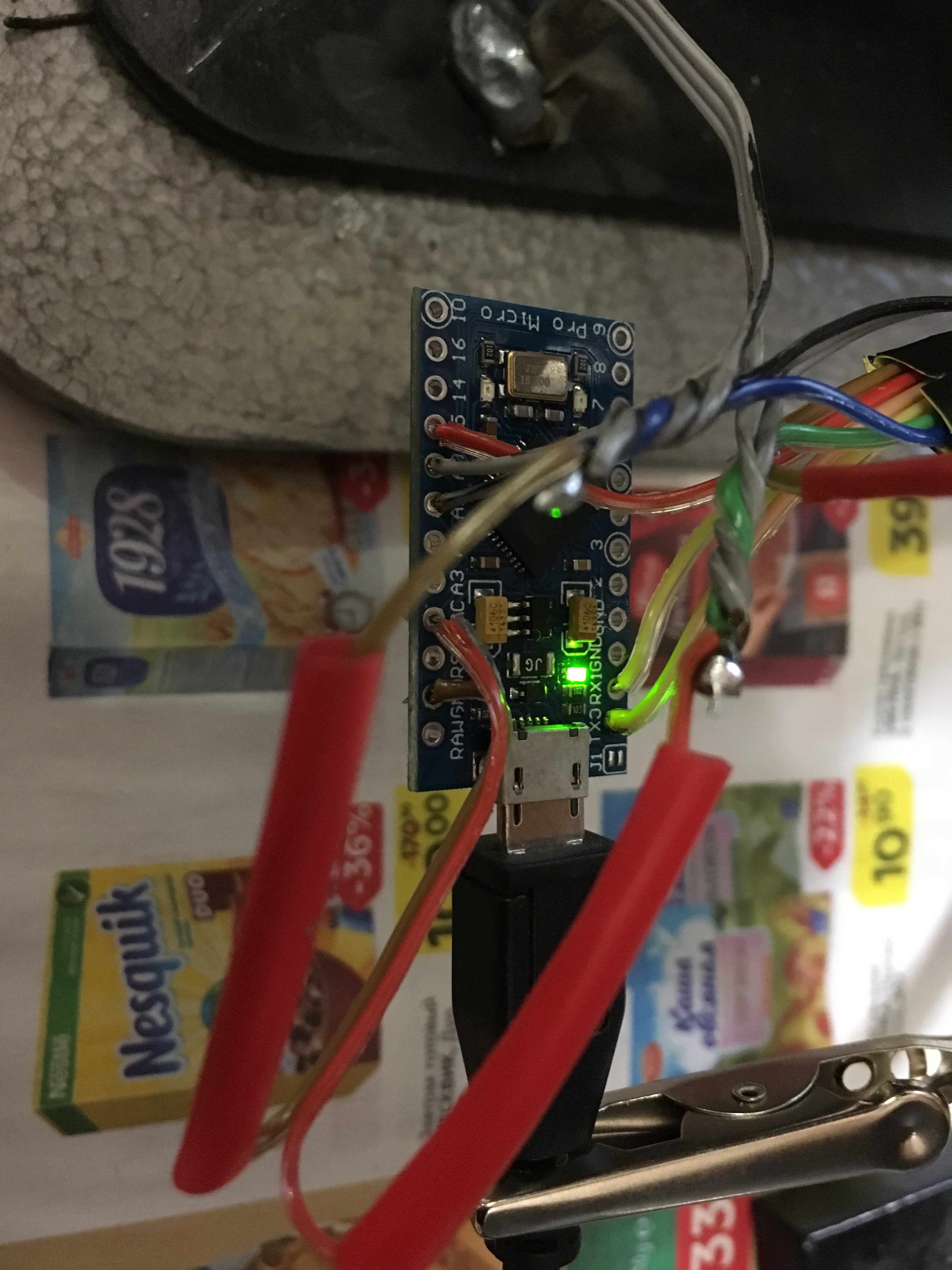

Прошил Arduino Pro Micro (atmega32u4) по инструкции на официальном сайте:

https://sites.google.com/site/mmjoyproject/prosivka

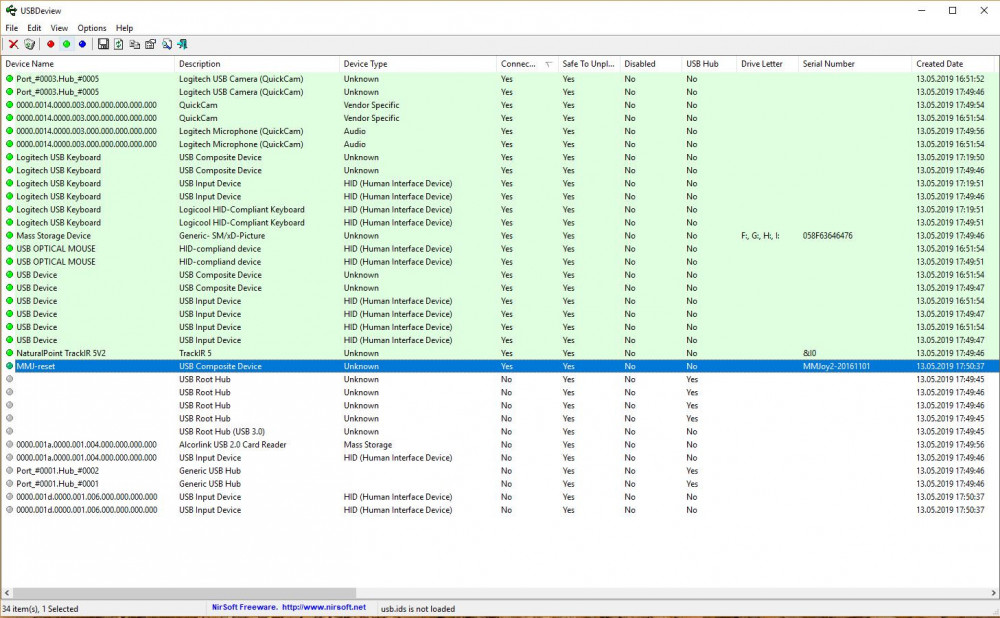

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

Единственное отличие у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик? У меня Windows 10 64-bit.

Скрытый текст

Скриншот






Edited by 2serg2

Share this post


Link to post
Share on other sites
48 минут назад, 2serg2 сказал:

 "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

  Показать содержимое

Скриншот






Был у меня такой косяк.Ардуина стояла в руде.Со временем руд стал отваливаться во время игры.Высунул-Всунул ЮСБ помогало через раз.Если кулаком пару-тройку раз двинуть по руду,то он опять подхватывался.Пришлось отпаять Ардуину от самодельного шильда и перепаять на новый шильд.Распаяв всё промыл спиртом.Кстати под Ардуиной на старом шильде были белые расплывы.Паял давно и паяльной кислотой. Возможно эти дорожки коротили контакты Ардуины.На данный момент Руд работает и не отваливается.

Share this post


Link to post
Share on other sites
1 час назад, 2serg2 сказал:

Прошил Arduino Pro Micro (atmega32u4) по инструкции на официальном сайте:

https://sites.google.com/site/mmjoyproject/prosivka

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

Единственное отличие у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик? У меня Windows 10 64-bit.

  Показать содержимое

Скриншот






Нет здесь телепатов.

Скрытый текст

Проверьте на другой машине, буке.

Покажите подключение.

Предполагать можно целую вечность.





Share this post


Link to post
Share on other sites
12 часов назад, 2serg2 сказал:

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик?

добрый день, дочитать faq до конца и поверить мне что "основные условия ... atmega32u4 ... питание 5 вольт и кварц 16Мгц. " не просто слова на ветер.

Share this post


Link to post
Share on other sites
1 час назад, mega_mozg_13 сказал:

добрый день, дочитать faq до конца и поверить мне что "основные условия ... atmega32u4 ... питание 5 вольт и кварц 16Мгц. " не просто слова на ветер.

Понятно. Так и есть, у меня Arduino питание - 3,3В, кварц - 8МГц. Похоже я своей платке загрузчик загубил. При RESET не подключается COM-порт.

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки Диспетчер устройств будет её видеть как COM-порт Arduino Leonardo (COM?)? Или будет только как джойстик?

Скрытый текст




Share this post


Link to post
Share on other sites
Posted (edited)
13 минут назад, 2serg2 сказал:

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки Диспетчер устройств будет её видеть как COM-порт Arduino Leonardo (COM?)? Или будет только как джойстик?

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

2. Да будет определяться как джойстик, с именем которое дашь в конфигураторе.


Edited by veterok

Share this post


Link to post
Share on other sites
10 минут назад, 2serg2 сказал:

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки

у вас будет как у всех. при включении/перезагрузке - первые 8 секунд работает бутлодер (это ком порт), потом стартует прошивка mmjoy.

PS: старую плату на 8Mhz кристалле вы можете вернуть к жизни и использовать в проектах arduino. бутлодер там живой должен быть, если вы её не шили чем нибудь внешним usbaps/avrisp.

Share this post


Link to post
Share on other sites
20 минут назад, veterok сказал:
20 минут назад, veterok сказал:

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

2. Да будет определяться как джойстик, с именем которое дашь в конфигураторе.



Я видел эту схемку. Запаял перемычку, но кварц то остался 8Мгц. В любом случае моя Arduino больше как COM порт не определяется (даже при RESET). Думаю, ей нужно программу-загрузчик при помощи программатора "заливать".



Share this post


Link to post
Share on other sites
29 минут назад, veterok сказал:

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

....


Я тоже так думал, но к сожалению схема не соответствует готовым изделиям. По крайней мере тем ПРОМИКРО, что были у меня.

Можно убедиться обычным тестером

Share this post


Link to post
Share on other sites
1 час назад, =FA=CATFISH сказал:

Можно убедиться обычным тестером

нет там 5 вольт, в том же порту юсб иные платы 4.7-4.9 вольт, две промикры ~4.3 показывают, странно, ведь Китай этож эталон качества)) (о чем и говорили)

Share this post


Link to post
Share on other sites
33 минуты назад, =M=PiloT сказал:

нет там 5 вольт, в том же порту юсб иные платы 4.7-4.9 вольт, две промикры ~4.3 показывают, странно, ведь Китай этож эталон качества)) (о чем и говорили)

 разброс плюс/минус 10% считается совершенно  нормальным.



Share this post


Link to post
Share on other sites
2 минуты назад, =FA=CATFISH сказал:

разброс плюс/минус 10% считается совершенно  нормальным.

по электронике не смею спорить, но сравнение дело показательное и для любого

Share this post


Link to post
Share on other sites
30.04.2019 в 14:10, =M=PiloT сказал:

по электронике не смею спорить, но сравнение дело показательное и для любого

Чисто росийские вещи давно покупал? Мне  российский автопром все что нужно показал )) не спорю если есть возможность нужно покупать бренд, в электронике данного сегмента это леонардо, что мешает вам купить бренд и не плакаться над качеством потдельной но дешевой продукции?

Share this post


Link to post
Share on other sites
Posted (edited)
05.04.2018 в 01:41, veterok сказал:

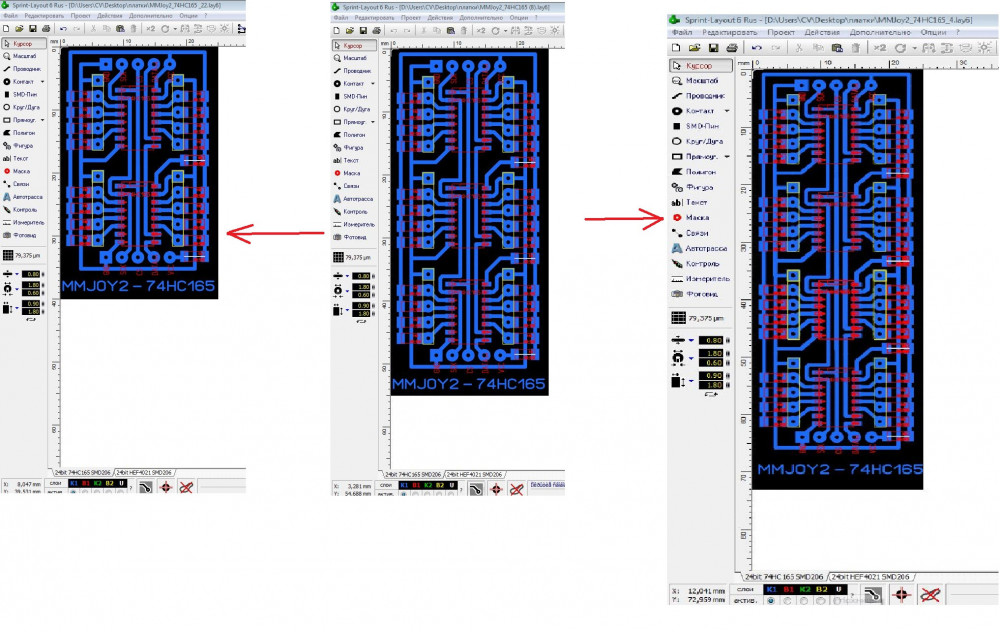

Парни нужна печатка в layout  на 2 и 4 регистра  74HC165.



кто нибудь может помочь?

Edited by =IRSS=CV72
ошибка

Share this post


Link to post
Share on other sites

Когда скачиваешь с гугла архив там есть папка PCB, там ты и найдёшь платы.

Share this post


Link to post
Share on other sites

Когда занимался лампами прочитал такую фразу:

"Партия и правительство, разрешают нам в ламповой технике + - 30%."



Не дословно, но как то так.)

Share this post


Link to post
Share on other sites
Posted (edited)
19 часов назад, Ya_Tomat сказал:

Когда скачиваешь с гугла архив там есть папка PCB, там ты и найдёшь платы.

спасибо за совет. но смысл был в том чтобы из платки на 3 регистра получить плату на 2 и 4 регистра. часик повоевав с лэйаутом все получилось. он позволяет редактировать готовую печать практически как в Paint.


Edited by =IRSS=CV72

Share this post


Link to post
Share on other sites

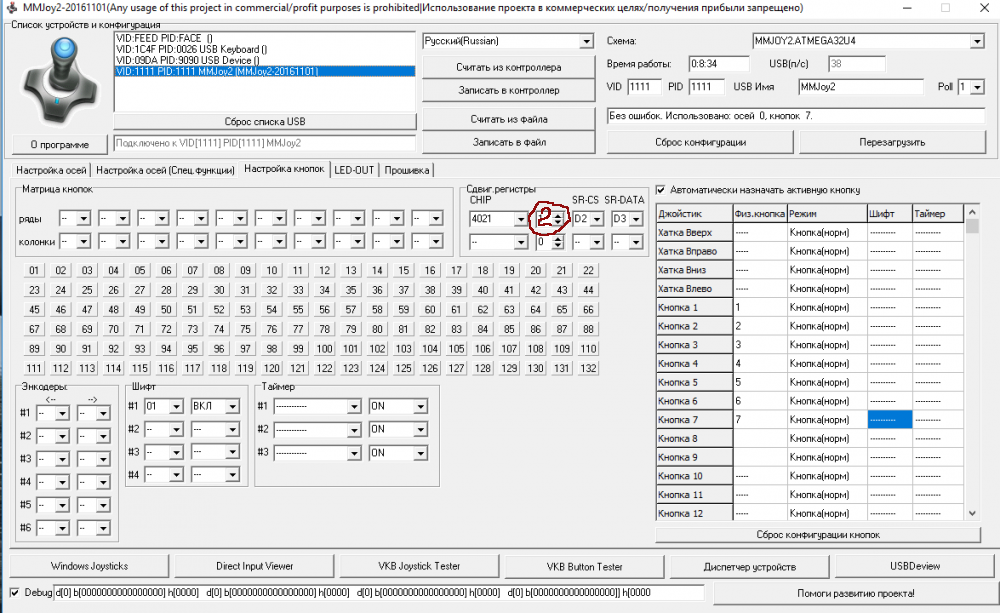

Всем добрый день. Подскажите, что еще нужно сделать. Переделал Кобру 3-й серии на MMJOY2, ардуино pro micro. Датчики родные, в конфигураторе настроил оси,  в тестере работают, но написано что ошибок нет, осей 0, кнопок 7. Больше 7 кнопок назначить не могу.






Share this post


Link to post
Share on other sites

Регистров в Cobra m5 два.

Share this post


Link to post
Share on other sites
Posted (edited)

Всего 15 кнопок.

Настроено 7, остальные не назначены в конфигураторе с записью в память контроллера.

Скрытый текст

16-ю можно самому завести.



Edited by Vumpel18

Share this post


Link to post
Share on other sites
Posted (edited)

Я понимаю что для того кто в теме, это элементарно. Если можно ткните что назначить в конфигураторе, два дня форум курю. Полезные ссылки на сайты не открываются.

27 минут назад, Vumpel18 сказал:

Всего 15 кнопок.

Настроено 7, остальные не назначены в конфигураторе с записью в память контроллера.

  Показать содержимое

16-ю можно самому завести.

Остальные кнопки не назначаются, не подсвечиваются красным.



Edited by Volgolet_34

Share this post


Link to post
Share on other sites


12 минут назад, Volgolet_34 сказал:

Я понимаю что для того кто в теме, это элементарно. Если можно ткните что назначить в конфигураторе, два дня форум курю. Полезные ссылки на сайты не открываются.



Share this post


Link to post
Share on other sites

Блин, я так делал, тогда при назначении физ кнопка ставится 16 и ее невозможно изменить или стереть.


Share this post


Link to post
Share on other sites

16 кнопки нет.

Назначайте пока 15-ть.

16-ю кнопку можно получить, ссылку дам позже.

Share this post


Link to post
Share on other sites
Posted (edited)

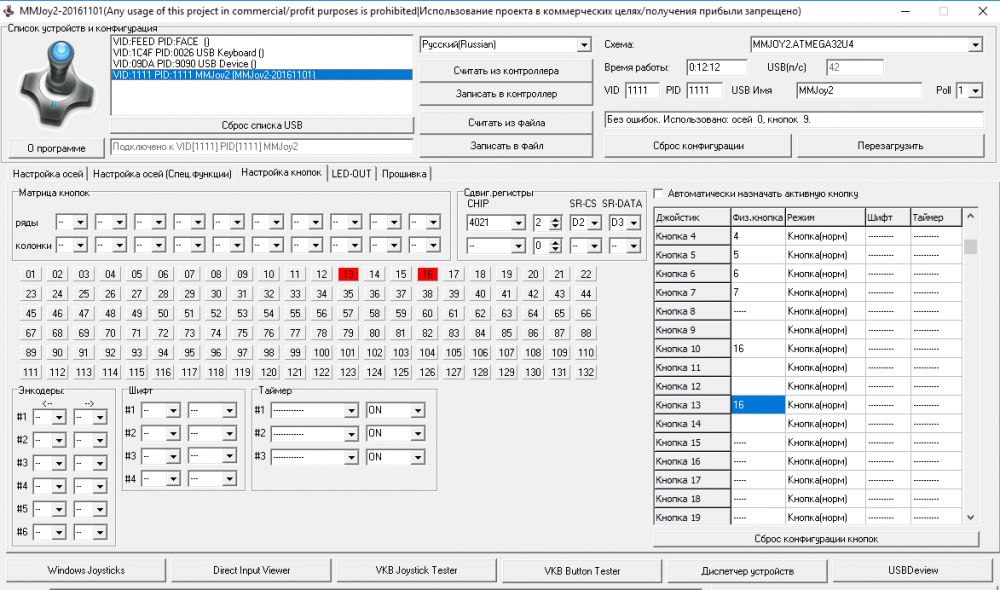

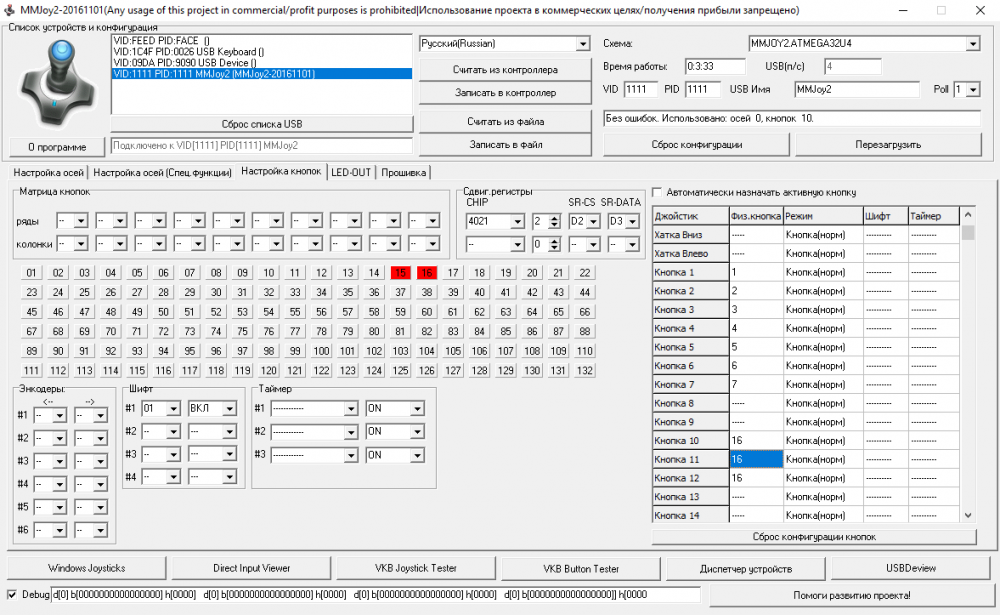

Я ее не назначаю, когда я записываю в контроллер 2 регистр она у меня постояноо горит, и все кнопки назначаются на нее.

То есть кроме первых семи кнопок, каждая следующая дублируется с 16 красным, и она моргает.


Edited by Volgolet_34

Share this post


Link to post
Share on other sites

Все, 15 кнопок назначил, дело было в переключении bvr- vis. Когда в NAV стоит переключатель, то можно назначать кнопки. Но опять же, 8 и 15 кнопки это BVR и VIS, котрые при включении постоянно горят.

Share this post


Link to post
Share on other sites

8 и 15 кнопки назначить Shift-1 и Shift-2.

  • Thanks 1

Share this post


Link to post
Share on other sites

А нет ли мануала по функциям конфигуратора? Что и для чего?

Например - Зум, назначаю кнопку, меняю значения с записью в контроллер, но изменений не заметно.

Share this post


Link to post
Share on other sites
04.05.2019 в 12:41, =IRSS=CV72 сказал:

спасибо за совет. но смысл был в том чтобы из платки на 3 регистра получить плату на 2 и 4 регистра. часик повоевав с лэйаутом все получилось. он позволяет редактировать готовую печать практически как в Paint.



Всё=таки уже готовые приятно было бы иметь. Хотя я тоже справился... А вот интересно, почему там конденсаторов нет? Вроде бы даташит это требует, причём по одному на каждый регистр. Хотя электронщикам, конечно, виднее (я и близко не).

Share this post


Link to post
Share on other sites
23.04.2019 в 20:58, tolyan__tihas сказал:

Спасибо, а эти кнопки дополнительные, которые на схеме слева и справа?

Диодная матрица ручки позволяет установить на две кнопки больше чем имеется. Так же и матрица корпусных кнопок позволяет добавить еще две кнопки. Эти кнопки можно установить по желанию. А можно установить тумблер ON-OFF-ON, и использовать кат двойной Шифт.

Share this post


Link to post
Share on other sites
Posted (edited)
11.04.2019 в 14:28, Vumpel18 сказал:

Да.

Стоимость датчика думаю отобьет Ваше желание.

  Скрыть содержимое

Датчик калибруются один раз и навсегда - калибровка прибивается гвоздями навечно 😁.

Мне это не нравится.



Насколько я понял, либо начальный и конечный угол один раз, либо просто угол - три раза. Как бы то ни было, оно может быть полезным, если *не* пользоваться MMJoy. Какой-нибудь Hotas Cougar или Force 3d Pro апгрейдить - чтобы старый контроллер не трогать, и чтобы "голыми" датчиками Холла не пользоваться.



Меня смущает, что по дефолту там Slow Filter с самыми Slow-настройками включён, Step Responce Delay = 2.2 ms. А записать эту настройку нельзя. Но, может, это и неважно.



15.03.2019 в 12:02, mega_mozg_13 сказал:

если вы разработчик и хотите что-то спросить по коду или алгоритмам, не нужно заходить издалека - спрашивайте я отвечу.


Меня работа с TLE5010/11 немножечко заедает. В интернете море всякого свободного кода на разные темы - в том числе на темы геймпадов и джойстиков. Но для этого датчика не нашёл. А мир не одним MMJoy2'ем - есть DCS BIOS (который на Arduino Mega), есть STM32...

... впрочем, как заедает - я год назад написал какой-то свой код и он у меня даже что-то показывал, но я бросил это дело, сейчас опять вспоминаю...

Edited by vvm13ru

Share this post


Link to post
Share on other sites

Как говорится, аппетит приходит во время еды. Тут кто-то говорил, если начал заниматься переделкой, то это не закончится )). Вроде все работает, все летает, но хочется чего-то лучше. Руд и педали собрал на холлах, кобра на родных магрезах. Если переделать на TLE, улучшится точность управления?

Share this post


Link to post
Share on other sites
3 часа назад, Volgolet_34 сказал:

. Руд и педали собрал на холлах, кобра на родных магрезах. Если переделать на TLE, улучшится точность управления?

Да, однозначно да.

Share this post


Link to post
Share on other sites

Спасибо, значит будем заказывать. Не подскажите к кому обратиться ?

Я в Волгограде живу, может кто поближе есть?

Share this post


Link to post
Share on other sites
3 минуты назад, Volgolet_34 сказал:

Спасибо, значит будем заказывать. Не подскажите к кому обратиться ?

Обращайтесь к Vumpel18 технически подкован, объяснение всех технических тонкостей.

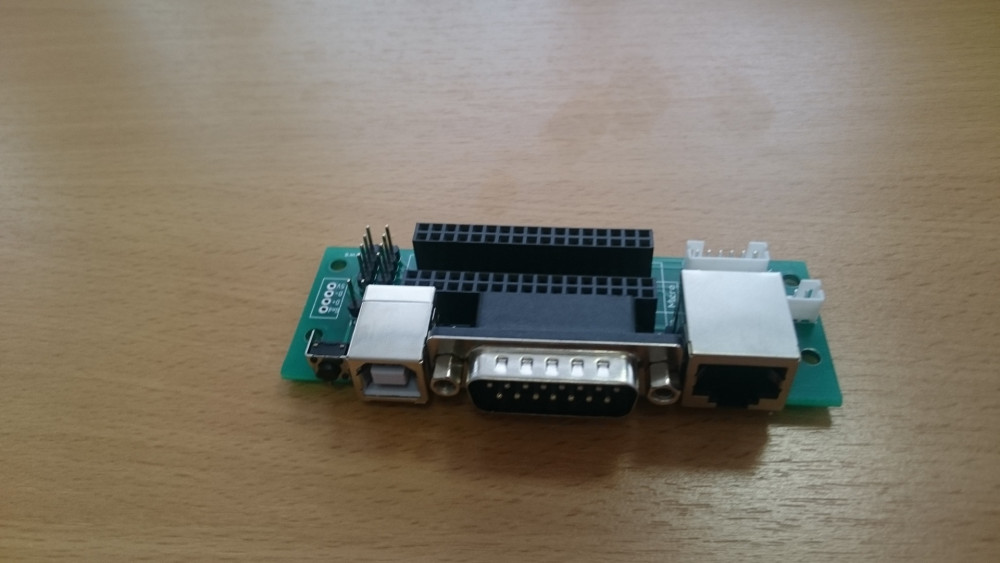

У меня в подписи есть доп панель, рук творения Юрия.

  • Thanks 1

Share this post


Link to post
Share on other sites

Где можно прочитать про настройку MMJoy? Где-нибудь есть описание всех опций?

Для чего нужен LED-OUT, какую информацию он отображает?

Share this post


Link to post
Share on other sites

В начале темы имеется ссылка.

В общем-то лёгкой жизни в этой теме не обещали.

LED-OUT отобразит всё, что позволяет игровое приложение.

Скрытый текст

Серия БзХ пока этим не располагает.

Обещали, но сами совете нужно семь лет ждать или дать.😊



Share this post


Link to post
Share on other sites
46 минут назад, Vumpel18 сказал:

В начале темы имеется ссылка.

В общем-то лёгкой жизни в этой теме не обещали.

LED-OUT отобразит всё, что позволяет игровое приложение.

  Показать содержимое

Серия БзХ пока этим не располагает.

Обещали, но сами совете нужно семь лет ждать или дать.😊



По ссылке описания опций нет
