mega_mozg_13

MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

Recommended Posts

Ага. Только все остальное (ряды, строки или сдвиг. регистры надо заполнить) ну и программировать как минимум не оптическую мышь 😀 (простите, не сдержался).

Edited by Johnet

Share this post


Link to post
Share on other sites
5 минут назад, Johnet сказал:

Ага.

ДЯКУЮ! СПАСИБО!👍

Share this post


Link to post
Share on other sites
46 минут назад, Johnet сказал:

Ага. Только все остальное (ряды, строки или сдвиг. регистры надо заполнить) ну и программировать как минимум не оптическую мышь 😀 (простите, не сдержался).

Да, да, это я на работе упражняюсь, дома уже с подключенными девайсами сделаю.

Share this post


Link to post
Share on other sites
2 часа назад, Johnet сказал:

Ага. Только все остальное (ряды, строки или сдвиг. регистры надо заполнить) ну и программировать как минимум не оптическую мышь 😀 (простите, не сдержался).

Не получается.

Скрытый текст




Share this post


Link to post
Share on other sites

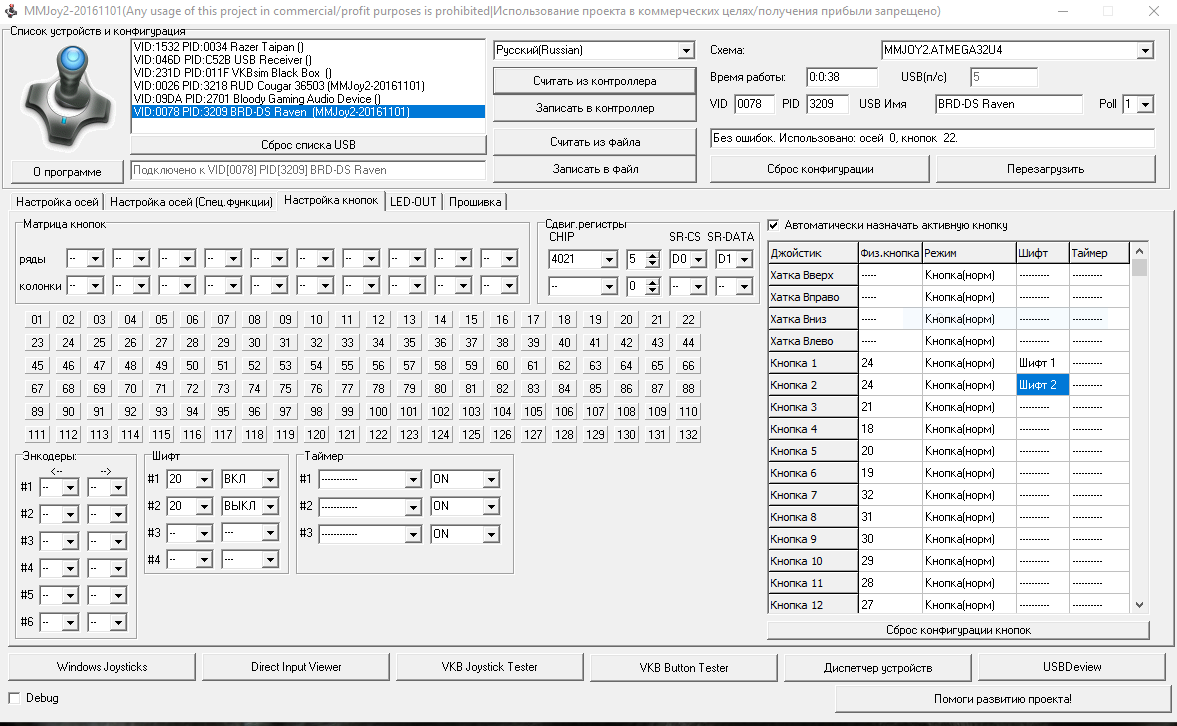

3 часа назад, =19FAB=Vasila сказал:

Не получается.

  Скрыть содержимое




Что конкретно? Сами кнопки без шифтов работают?



Сейчас у себя проверил все работает, проверять в вкб буттон тестере. ВАЖНО кнопка назначаемая шифтом более нигде не должна быть задействована иначе не работает.

  • Like 1

Share this post


Link to post
Share on other sites
1 час назад, Altair24 сказал:

Что конкретно? Сами кнопки без шифтов работают?



Сейчас у себя проверил все работает, проверять в вкб буттон тестере. ВАЖНО кнопка назначаемая шифтом более нигде не должна быть задействована иначе не работает.

Всё, дошло как до жирафа, спасибо Альтаир! Получилось.👍

Share this post


Link to post
Share on other sites

Не могу определиться какую микросхему купить. У TLE5011 есть преимущество в точности перед TLE5010 при работе с MMJOY2? Сбивает с толку, что в последней версии прошивки добавлены улучшения только для TLE5011:

https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia

5) оптимизация протокола связи с TLE5011, примерно на 30% меньше времени сеанс связи с сенсором...
7) оптимизация точности расчета математики для TLE5011, теперь полный оборот 360 градусов это 40'000 (было 21'000)



Цены на aliexpress.com

TLE5011 5шт. - 14$

TLE5010 5шт. - 2,78$

Есть ли смысл переплачивать?



Ещё вопрос, почему последнее обновление прошивки было в 2016 году? Проект закрыли или улучшать больше нечего?

Share this post


Link to post
Share on other sites

Нет никакого смысла.

Скрытый текст

Не в оптимизации связи дело, а в качестве исполнения монтажных плат и запайке соответствующих компонентов.

Слово бесплатная Вам ничего не говорит ? :rtfm:

Скрытый текст

Нужно чаще нажимать на одну волшебную кнопочку расположенную внизу окна конфигуратора.

Поддерживайте разработчика и новые прошивки не заставят Вас долго ожидать.





Share this post


Link to post
Share on other sites
2 часа назад, 2serg2 сказал:

Сбивает с толку, что в последней версии прошивки добавлены улучшения только для TLE5011

Все, что добавлено для TLE5011, работает и для TLE5010.

  • Upvote 1

Share this post


Link to post
Share on other sites

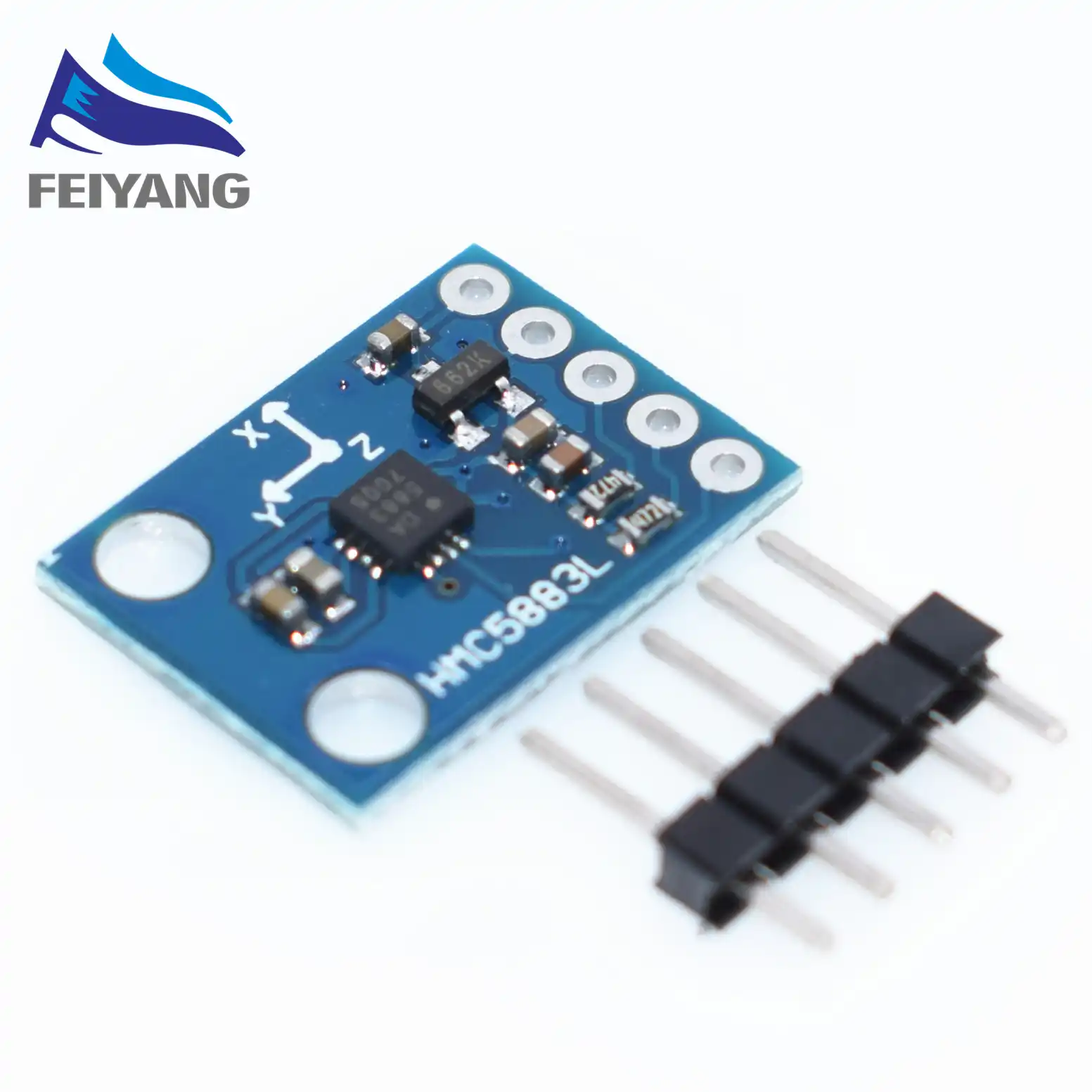

5 минут назад, He6o сказал:

https://ru.aliexpress.com/item/GY-273-HMC5883L/32950116260.html?spm=a2g0s.8937460.0.0.f5212e0eWoB1qX  100 рублей. Только пока не представляю как его приспособить.




такое вы только в соседней теме инерциальника сможете приспособить.

  • Upvote 1

Share this post


Link to post
Share on other sites

Мало Вам TLE5010 ?

Share this post


Link to post
Share on other sites
Posted (edited)
8 минут назад, Vumpel18 сказал:

Мало Вам TLE5010 ?

Всё дело в  механике джойстика.Тлешка не работает"один сенсор на две оси"

Edited by MYCYJIbMAHUH
  • Upvote 1

Share this post


Link to post
Share on other sites
34 минуты назад, mega_mozg_13 сказал:
Скрытый текст



такое вы только в соседней теме инерциальника сможете приспособить.





 Спасибо Вам Mega Mozg. Где бы ещё время найти на все задумки? Есть вертолёт дома, подаренный моему мелкому ещё в пятом классе. Прошло 4ре года, вертолёт жив, летает. И тут интересуясь возможностями процессоров ARM Cortex-M3 увидел  STM32F4 F4 Pro V3 HTB12N2FaoLrK1Rjy1zbq6AenFXak.jpg задумка есть, а времени нет :/



11 минут назад, Vumpel18 сказал:
Скрытый текст



Мало Вам TLE5010 ?







TLE5010 хватает для всех задач . А что то новое всегда было интересным. Когда что не получается, я знаю у кого можно спросить. Спасибо Вам Юрий за техподдержку.

  • Haha 1

Share this post


Link to post
Share on other sites

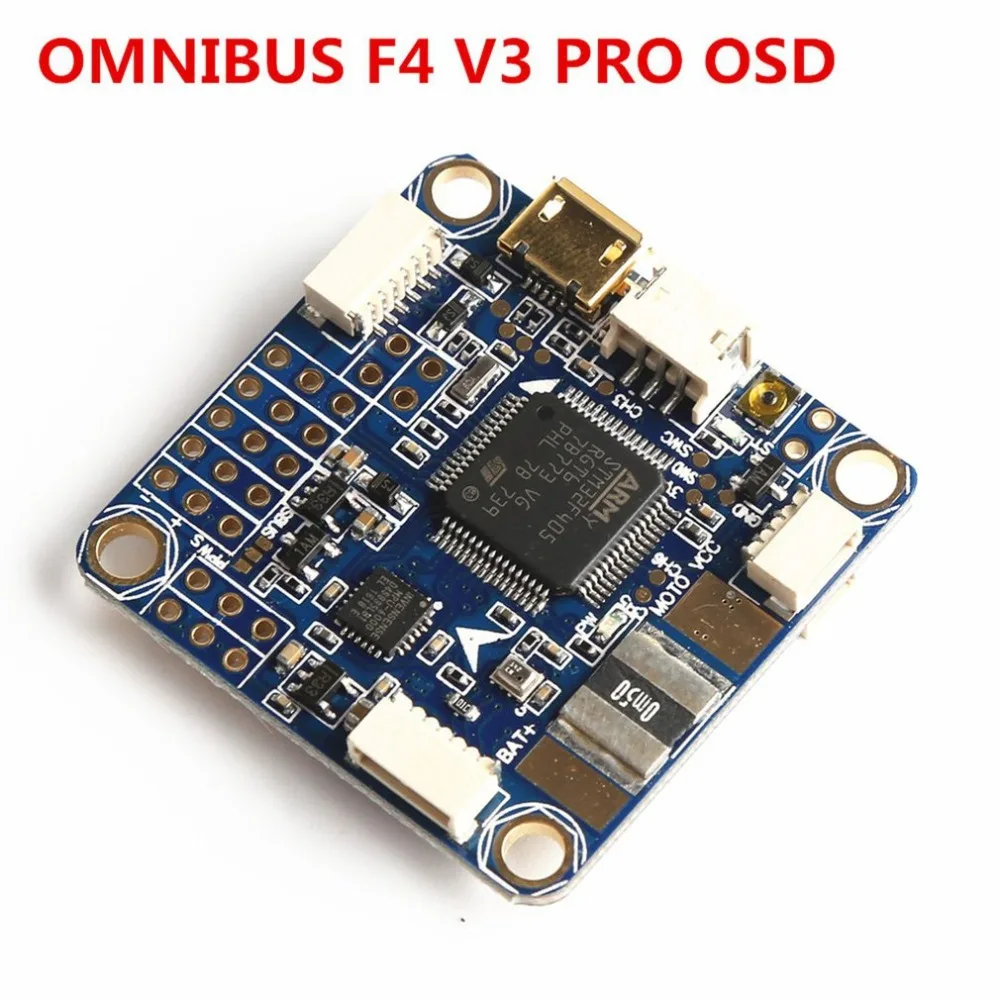

Только что, He6o сказал:

 ...И тут интересуясь возможностями процессоров ARM Cortex-M3 увидел  STM32F4 F4 Pro V3 задумка есть, а времени нет :/

...

Только STM32F4  это Cortex-M4...

Share this post


Link to post
Share on other sites
3 минуты назад, Komaroff сказал:
Скрытый текст



Только STM32F4  это Cortex-M4...







Спасибо Вам Komaroff за ответы на мои вопросы. На днях закажу вот эти "цветастые платки" и с Вашего позволения "замучаю" Вас  вопросами.:rtfm:

Share this post


Link to post
Share on other sites

Каникулы подходят к концу :( Но все равно обращайтесь. Как говорится - чем смогу...

Share this post


Link to post
Share on other sites
Posted (edited)

Всем привет. Делаю свой джой, хобби, так сказать. Уже напечатал почти все детали. Внимательно прочитал всю ветку.

Есть пара вопросов к уважаемому мегамозгу:



Вопрос номер раз: почему MMJoySetup необходимо запускать от учетной записи администратора? Эго программиста обязывает?

Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов? По какой свободной лицензии Вы распространяете свой продукт? GPL, BSD, MIT?

Edited by Vitaliy921

Share this post


Link to post
Share on other sites
1 час назад, Vitaliy921 сказал:

не публикуете исходных кодов?

Уважаемый  Vitaliy921 Вам ещё и ключи от сейфа дать, где деньги лежат? :acute:





Share this post


Link to post
Share on other sites
2 часа назад, Vitaliy921 сказал:
Скрытый текст



Всем привет. Делаю свой джой, хобби, так сказать. Уже напечатал почти все детали. Внимательно прочитал всю ветку.

Есть пара вопросов к уважаемому мегамозгу:



Вопрос номер раз: почему MMJoySetup необходимо запускать от учетной записи администратора? Эго программиста обязывает?

Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов? По какой свободной лицензии Вы распространяете свой продукт? GPL, BSD, MIT?





Свободен выбор каждого из нас, загрузить обычный Arduino Uno и превратить его в собственный игровой контроллер USB, совместимый с Windows. Далее скомпилировать библиотеки для Arduino и специального файла прошивки для коммуникационного чипа ATmega32U4  на Arduino. Далее уже по накатанной:

1) Установите драйверы для коммуникационного чипа загрузчика

2) В Arduino используйте библиотеку для взаимодействия ваших собственных контроллеров, сопоставляя любые входные данные и вычисления, которые вы хотите, кнопкам и ручкам контроллера PS3.

3) Используйте прилагаемое приложение для тестирования, чтобы легко протестировать свой контроллер, пока он находится в режиме Arduino.

4) Используйте простые встроенные инструменты для пере прошивки коммуникационного чипа Arduino специальной прошивкой

5) Подключите его к ПК / Mac / PS3 и играйте!

Далее уже совсем легко: Подать питание на контролёр . Измерить напряжение SIN и COS. Рассчитать для COS R4 и R6 а для SIN R3 i R5. Как то так....

post-1151948-0-28827600-1416734955_thumb

Тут уже можно налить чайку, откалибровать оси и в небо. :salute:



Share this post


Link to post
Share on other sites
Posted (edited)
10 часов назад, Vitaliy921 сказал:

Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов

Мне кажется здесь имеется ввиду свобода выбора, каждый может собрать любую комбинацию количества осей/кнопок под свои нужды, а не ковырять исходники. Опять же имеем несколько поддерживаемых контроллеров и несколько типов датчиков, а это тоже как никак свобода выбора. ИМХО.

Edited by Alator

Share this post


Link to post
Share on other sites
Posted (edited)
12 часов назад, Vitaliy921 сказал:

Есть пара вопросов к уважаемому мегамозгу:

Вопрос номер раз: почему MMJoySetup необходимо запускать от учетной записи администратора?

Эго программиста обязывает?

Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов?

По какой свободной лицензии Вы распространяете свой продукт? GPL, BSD, MIT?

>>Вопрос номер раз: почему MMJoySetup необходимо запускать от учетной записи администратора?

в теле программы есть обращения на запись в реестр(сброс калибровки ОС), винды старше XP "обижаются" на такое поведение софта.

>>Эго программиста обязывает?
не без этого, а как иначе?

>>Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов? По какой свободной лицензии Вы распространяете свой продукт? GPL, BSD, MIT?
да - в свое время все исходные материалы были в свободном доступе, сейчас нет. вы хотите что-бы я переименовал проект и указал все ограничения - на которые всем пофигу, вам шашечки или ехать?

если вы разработчик и хотите что-то спросить по коду или алгоритмам, не нужно заходить издалека - спрашивайте я отвечу.

Edited by mega_mozg_13
  • Like 3
  • Upvote 1

Share this post


Link to post
Share on other sites

1 пост чувака (и тот удалили), казачок какой то, хорошо что не спросил про налоги на бесплатную программу ммдж....,

Скрытый текст

вид пид (от самой "чистой" компании в мире) , и  вообще меня радуют те кто отстаивают всякие права корпораций монстров при узаконенных глобальных скрытных монополиях по аналогу амд\интел ( и 100000 подобных) при этом в среде среднего бизнеса если светит безнаказанность готовых скомуниздить друг у друга
(что то меня далеко понесло, но факт есть факт - ведомы интересом и ограниченны берегами дозволенности, а не честностью и уважением к коллегам)



4 часа назад, mega_mozg_13 сказал:

если вы разработчик и хотите что-то спросить по коду или алгоритмам, не нужно заходить издалека - спрашивайте я отвечу.

👍 норм

Share this post


Link to post
Share on other sites

Пилот, скоро деньги налом бандеролями будем отправлять в знак благодарности. Народ уже просит при перечислениях на карту в каментах ничего не писать

Share this post


Link to post
Share on other sites

Или писать -"на, подавись ты своим долгом"

Share this post


Link to post
Share on other sites
Posted (edited)
11 часов назад, mega_mozg_13 сказал:

>>Вопрос номер раз: почему MMJoySetup необходимо запускать от учетной записи администратора?

в теле программы есть обращения на запись в реестр(сброс калибровки ОС), винды старше XP "обижаются" на такое поведение софта.

>>Эго программиста обязывает?
не без этого, а как иначе?

>>Вопрос номер два: зачем вы называете проект свободным, если не публикуете исходных кодов? По какой свободной лицензии Вы распространяете свой продукт? GPL, BSD, MIT?
да - в свое время все исходные материалы были в свободном доступе, сейчас нет. вы хотите что-бы я переименовал проект и указал все ограничения - на которые всем пофигу, вам шашечки или ехать?

если вы разработчик и хотите что-то спросить по коду или алгоритмам, не нужно заходить издалека - спрашивайте я отвечу.



Виталий, сразу хочу уточнить, что к Вам и к Вашему проекту я не имею никаких претензий. Это просто вопросы.



Занимаюсь системным администрированием в немного крупной корпорации, и подобного рода программы со значком щита вызывают, мягко говоря, тошноту. Извините, но за годы уже выработался инстинкт, что ли. Почему нельзя спрашивать повышение привилегий непосредственно пред записью в реестр? В том же USBDeview так и сделано.



Так как приходится принимать участие во всякого рода разработках, знаю, что на открытом коде тоже можно заработать. Примеров тысячи - та же LUFA не брезгует. По крайней мере, толпа будет больше. Но! - нужен английский, и репозиторий не на яндексе.



Удачи Вам в проектах.

21 час назад, Vumpel18 сказал:

Уважаемый  Vitaliy921 Вам ещё и ключи от сейфа дать, где деньги лежат? :acute:





Ага, и за сейф ответстенным назначить? Спасибо, не нужно - своих ключей уже не помню какие откуда. 😀

Edited by Vitaliy921
  • Haha 1

Share this post


Link to post
Share on other sites

Всем доброго времени. дошла платка ну и первые проблемы с установкой драйвера. подскажите  виндовс 10 определила автоматически и установил его как "клавиатура hid" при попытке установки драйвера вручную говорит "в папке не найдено совместимых драйверов"... кто то уже сталкивался с таким?

Share this post


Link to post
Share on other sites

ардуино про микро. всё согласно инструкции, когда выбираешь установить из папки, отвечает что "виндовс уже установила наиболее подходящий драйвер", если выбрать из установленных драйверов и там указать вложенную папку драйверы (которая с программой идёт) как я и говорил выше" в папке не найдено совместимых драйверов"

Share this post


Link to post
Share on other sites

Для Pro Micro нужен файл Firmware_lufa_[MMJOY2_ATMEGA32U4], который находится в папке Firmware соответствующей версии прошивки.

Самое главное условие см.

Скрытый текст
Запрещено использовать русские буквы в путях к файлам прошивки и конфигуратора, не рекомендуется использовать папки и пути с пробелами в названиях.
т.е. однозначно мертвый случай это сложить файлы проекта на "рабочий стол" или в "мои документы" на русской версии Windows.



Share this post


Link to post
Share on other sites

По ссылке которую скинули я на втором пункте остановился после установки драйвера оно должно перекинуть устройство во вкладку COM портов. и потом уже прошивка, но виндовс против установки драйвера, она говорит что тот который она выбрала лучше...

Share this post


Link to post
Share on other sites
24 минуты назад, Deniss сказал:

ардуино про микро. всё согласно инструкции, когда выбираешь установить из папки, отвечает что "виндовс уже установила наиболее подходящий драйвер", если выбрать из установленных драйверов и там указать вложенную папку драйверы (которая с программой идёт) как я и говорил выше" в папке не найдено совместимых драйверов"

Скачайте с сайта ардуино крайнюю версию IDE и поставьте драйвера на саму ардуино и на режим бутлоадера оттуда.

Была такая же проблема.

  • Upvote 2

Share this post


Link to post
Share on other sites
Posted (edited)
24 минуты назад, Vumpel18 сказал:

Для Pro Micro нужен файл Firmware_lufa_[MMJOY2_ATMEGA32U4], который находится в папке Firmware соответствующей версии прошивки.

Самое главное условие см.

  Скрыть содержимое
Запрещено использовать русские буквы в путях к файлам прошивки и конфигуратора, не рекомендуется использовать папки и пути с пробелами в названиях.
т.е. однозначно мертвый случай это сложить файлы проекта на "рабочий стол" или в "мои документы" на русской версии Windows.



Вымпел доколе будешь прятать важную инфу в спойлер?

Не ну не смешно уже. что ни пост - то со спойлером

Edited by =FA=CATFISH
  • Haha 1

Share this post


Link to post
Share on other sites
10 минут назад, FurryTaco сказал:

Скачайте с сайта ардуино крайнюю версию IDE и поставьте драйвера на саму ардуино и на режим бутлоадера оттуда.

Была такая же проблема.

Спасибо сейчас попробуем))))

Share this post


Link to post
Share on other sites



Ранее попадались партии Pro Micro, где Bootloader не  фурычил.

Адрес, где приобреталась платка нужно записать на карандаш.

Share this post


Link to post
Share on other sites

скачал поставил драйвер, в списке отобразилась как ардуино микро порт com5 . далее все выбрал, через замыкание 2х контактов  сделал рестарт, пропала, снова появилась с зелёным выделением com порта нажал загрузить прошвку , появилось окошко вот пару минут стоит конектинг ту программер и мигает и всё.... и чувствуюю это конец....

Share this post


Link to post
Share on other sites
Posted (edited)

Нужно поставить драйвер не только в обычный режим ардуино, но и в режим бутлоадера (при замыкании контактов). Это сложно, нужно успеть поставить драйвер за 8 секунд. У меня получилось раза с десятого :)

Edited by FurryTaco

Share this post


Link to post
Share on other sites
4 минуты назад, FurryTaco сказал:

Нужно поставить драйвер не только в обычный режим ардуино, но и в режим бутлоадера (при замыкании контактов). Это сложно, нужно успеть поставить драйвер за 8 секунд. У меня получилось раза с десятого :)

а можно поподробнее процесс? если не трудно.

Share this post


Link to post
Share on other sites
