2 часа назад, Sdelan_v_USSR сказал:

 не могу выбрать другой режим кроме "кнопка (норм), до 32 можно выбирать кнопка, тумблер или энкодер, а после не дает, это у меня так или какая то особенность конфигуратора.

Нужно пробовать другие версии  прошивок.

Скрытый текст

Ещё может помочь повторная прошивка контроллера.

Иногда проявляется волшебство нашего Т-34. ;)

Как вариант в памяти контроллера была запорчена область памяти контроллера (из-за частого переназначения режимов работы органов управления).



Share this post


Link to post
Share on other sites
14 часов назад, Sdelan_v_USSR сказал:

Люди добрые, не подскажите в конфигураторе при настройке кнопок после 32 кнопки (которая будет на джойстике) не могу выбрать другой режим кроме "кнопка (норм), до 32 можно выбирать кнопка, тумблер или энкодер, а после не дает, это у меня так или какая то особенность конфигуратора.

Первоисточник тут: https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia



"MMJOY2 [v20160818 BETA]

......
2)увеличено количество кнопок джойстика до 128. причем спец.функции(энкодеры, тумблеры, таймеры и т.д.) из них имеют только первые 32, остальные как есть. опять же для ускорения работы...

....."

Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites

"Вот оно че Михалыч",  🤔 Спасибо, а то я уже после нашего форума, начал начал тундровский курить, на самом деле было не критично, но заинтриговало, просто наступил осенние-зимний период, появилось больше свободного времени, достал с весны отложенные хотелки, и понеслась - "наши руки не для скуки" 😉. И ещё вопрос вдогонку, поставил галетный переключатель на 4 положения, но скорее всего уберу, так вот,  в конфигураторе как кнопки он нормально отображается, к примеру кн. 1,2,3,4, и обратно 4,3,2,1, в самой игре при настройке такой последовательности нету, может быть 1,1,1,2,  обратно 2,1,3,1 или по другому, какой то системы не заметил, вроде хаотично. Особенно не напрягает, так как повторюсь, буду вместо него энкодеры ставить, просто интересно стало, почему так.

Share this post


Link to post
Share on other sites
10 часов назад, Sdelan_v_USSR сказал:

...И ещё вопрос вдогонку, поставил галетный переключатель на 4 положения, но скорее всего уберу, так вот,  в конфигураторе как кнопки он нормально отображается, к примеру кн. 1,2,3,4, и обратно 4,3,2,1, в самой игре при настройке такой последовательности нету, может быть 1,1,1,2,  обратно 2,1,3,1 или по другому, какой то системы не заметил, вроде хаотично. Особенно не напрягает, так как повторюсь, буду вместо него энкодеры ставить, просто интересно стало, почему так.

Очень познавательно.

Какие функции биндил на галетник?

Share this post


Link to post
Share on other sites

Начинал ещё прошлой зимой руд делать, потом с начала весны было не до этого, сейчас время свободное появилось, и я долго вспоминал куда я его хотел приспособить, не вспомнил, поэтому и решил убрать и поставить или энкодеры или пару тумблеров. Хотя была мысля с помощью галетника повесить на один энкодер несколько функций типа триммеров, и переключая выбирать нужный, но не уверен, что это будет удобно.

Share this post


Link to post
Share on other sites
9 минут назад, Sdelan_v_USSR сказал:

Начинал ещё прошлой зимой руд делать, потом с начала весны было не до этого, сейчас время свободное появилось, и я долго вспоминал куда я его хотел приспособить, не вспомнил, поэтому и решил убрать и поставить или энкодеры или пару тумблеров. Хотя была мысля с помощью галетника повесить на один энкодер несколько функций типа триммеров, и переключая выбирать нужный, но не уверен, что это будет удобно.

Я нашел прикольные галетники именно на 4 позиции, но чота так и не придумал как из выставить в игре

Share this post


Link to post
Share on other sites

Может для бомберов можно что нибудь придумать, или для гражданских симуляторов, космосимов, только не забывать перед началом в исходное положение устанавливать

Share this post


Link to post
Share on other sites

Еще вопросы по TLE5010
1. Пробовал ли кто то подключать этот датчик к stm32?
2. Можно ли заменить на датчике резисторы 1 ком и 50ом на 10кОм (других нет)? Влом ехать за 50-ыми в магазин :).
3. Где брать хатки 4-х позиционные? Смотрел на али и в других магазинах, что то ничего похожего не нашел. Дайте ссылку где такие можно купить.

Share this post


Link to post
Share on other sites
4 часа назад, vadimtula сказал:

Еще вопросы по TLE5010
1. Пробовал ли кто то подключать этот датчик к stm32?
2. Можно ли заменить на датчике резисторы 1 ком и 50ом на 10кОм (других нет)? Влом ехать за 50-ыми в магазин :).
3. Где брать хатки 4-х позиционные? Смотрел на али и в других магазинах, что то ничего похожего не нашел. Дайте ссылку где такие можно купить.

 По поводу хатки - вот например http://www.kosmodrom.com.ua/el.php?name=MT-03



Share this post


Link to post
Share on other sites
7 часов назад, vadimtula сказал:

Еще вопросы по TLE5010
1. Пробовал ли кто то подключать этот датчик к stm32?
2. Можно ли заменить на датчике резисторы 1 ком и 50ом на 10кОм (других нет)? Влом ехать за 50-ыми в магазин :).
3. Где брать хатки 4-х позиционные? Смотрел на али и в других магазинах, что то ничего похожего не нашел. Дайте ссылку где такие можно купить.




50 Ом  можно заменить на любые от 0 до 200 примерно (производитель рекомендует 100 Ом). На 10 кОм не надо, работать не будет. Можешь их просто перемычками заменить, только не ошибись при подключении (они там для защиты стоят).

Резисторы подтяжки к  + питания (производитель рекомендует 1кОм), можно и больше поставить. Если у тебя 10 кОм-ных много, напаяй их пару тройку друг на друга, приблизишься к номиналу))

  • Thanks 1

Share this post


Link to post
Share on other sites
10 часов назад, vadimtula сказал:

Еще вопросы по TLE5010
1. Пробовал ли кто то подключать этот датчик к stm32?
2. Можно ли заменить на датчике резисторы 1 ком и 50ом на 10кОм (других нет)? Влом ехать за 50-ыми в магазин :).
3. Где брать хатки 4-х позиционные? Смотрел на али и в других магазинах, что то ничего похожего не нашел. Дайте ссылку где такие можно купить.

Разбирал свой х52Про давненько и выяснил что на самом деле из себя представляет пресловутая "хатка". На самом деле это установленные на плате вокруг штыря 4 угловые микрокнопки (https://ru.aliexpress.com/item/20pcs-lot-6x6x5MM-Right-Angle-4PIN-Tactile-Tact-Push-Button-Micro-Switch-Direct-Plug-in-Self/32828208984.html?spm=a2g0v.search0104.3.1.40ac7e070Avwsc&ws_ab_test=searchweb0_0,searchweb201602_2_10065_10068_319_317_5730215_10696_453_10084_454_10083_10618_10307_10301_538_537_5729715_536_10059_10884_10889_10887_100031_321_322_10915_5735415_10103_10914_10911_10910,searchweb201603_51,ppcSwitch_0&algo_expid=e608e9d5-6625-4b4b-815d-736fced63d60-0&algo_pvid=e608e9d5-6625-4b4b-815d-736fced63d60)

10 часов назад, vadimtula сказал:

Еще вопросы по TLE5010
1. Пробовал ли кто то подключать этот датчик к stm32?
2. Можно ли заменить на датчике резисторы 1 ком и 50ом на 10кОм (других нет)? Влом ехать за 50-ыми в магазин :).
3. Где брать хатки 4-х позиционные? Смотрел на али и в других магазинах, что то ничего похожего не нашел. Дайте ссылку где такие можно купить.

Я делаю себе такие:post-829-0-64299200-1476942395_thumb.jpg



  • Like 1

Share this post


Link to post
Share on other sites

Ребят, кто поможет с настройкой кнопок? Версия программы 20151118. Я хотел отколибровать и по криворукости все сбил к чертям. Все припаяно по этой схеме которую я ещё в начале 2016г рисовал.


Edited by SK=09=Aquasplit

Share this post


Link to post
Share on other sites

Для тех, кто позарился на китайский MMJoy2 с TaoBao выкладываю описание.
Возможно подключение:
до 4 TLE5010/5011;
до 8 аналоговых осей через установленную MCP3208;
(не забываем об ограничение Windows в 8 осей)
светодиодов WS 2811;
На плате установлено три сдвиговых регистра 74HC165, что позволяет подключить 24 кнопки (в том числе энкодеры).
Возможно расширение:
На разъём A возможно подключение доплнительных сдвиговых регистров 74HC165;
На разъём B возможно подключение доплнительных сдвиговых регистров CD4021 (актуально для TrustMaster и Defender Cobra M5)
На разъёмах A и B, предназначенных для подключения внешних сдвиговых регистров HC165 и CD4021 соответственно, ОШИБКА в макировке.
Перепутаны местами надписи DATA и +5V. Будьте внимательны!
Предустановлена прошивка MMJOY2[v20160818upd1].
Bootloader отсутствует, поэтому через MMJoySetup обновиться не получится.
Но, учитывая, что проект замёрз, проблем не вижу.
В прилагаемом Excel файле распиновка:
ATmega32U4 TQFP44
Arduino
ChinaMMJoy2


ChinaMMJOY2.zip

Share this post


Link to post
Share on other sites

Правда.

Китайский плагиат не стоит затрат.

Платы от Capitanblood - таблетка от головной боли.

Edited by Vumpel18
  • Like 1

Share this post


Link to post
Share on other sites

Добрый день, пытаюсь подключить резистор от педалей на этот контроллер, все вроде работает, но бывает зависают показания в джойтестере при резкой перекладке педалей из одного положения в другое. в настройках осей я выбрал внутренний датчик и автокалибровка с центром, больше ничего не ставил, в чем проблемма?

Share this post


Link to post
Share on other sites
2 часа назад, Hudlam сказал:

Добрый день, пытаюсь подключить резистор от педалей на этот контроллер, все вроде работает, но бывает зависают показания в джойтестере при резкой перекладке педалей из одного положения в другое. в настройках осей я выбрал внутренний датчик и автокалибровка с центром, больше ничего не ставил, в чем проблемма?

В разделе "автокалибровка" установить "сохранение с центром". В окнах "калибровка мин." и "калибровка мах." установи вручную значения при крайних положениях педалей. В окне "калибровка центр" выстави значение педалей в нейтрали. Цифры возьми из окошка "значение сырое". Если цифры "скачут" значит есть "дребезг" датчика. Для резисторов это нормально. Тогда загрубляй множителем в окне "фильтр" (чем больше множитель тем меньше оси в игре будут дребезжать).

Я избегаю всех "авто" в настройках осей. Все вручную и навсегда.

Если не помогает, то вина в самих датчиках. Для педалей самое последнее дело использовать резистор. Самая простейшая замена любому резистору -установка датчика Холла SS495 в паре с магнитом от сломанного винчестера. Расстояние от датчика до магнита до 5мм. И не изнашивается и люфты педалей не так сильно влияют на считывание показаний. Магнит в виде полукруга (сектора). Датчик расположен на плате перпендикулярно к плоскости магнита (выводами датчика под 90 градусов к поверхности магнита). Датчик имеет 3 вывода как в резисторе. Но у резистора средняя нога (сигнал) идет к контроллеру, а у датчика это 3 вывод (1-й питание, 2-й корпус). При длине проводов до 1,5 м кабель можно не экранировать. Провод - любой, но многожильный (не обязательно витая пара). Больше - не испытывал.

Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites

Да я пока только  эксперементирую с этим контроллером , датчик позже tle поставлю, просто пока на резисторе попрактиковаиься хочу.

Share this post


Link to post
Share on other sites
12 минут назад, Hudlam сказал:

Да я пока только  эксперементирую с этим контроллером , датчик позже tle поставлю, просто пока на резисторе попрактиковаиься хочу.

Зря тратишь время. От TLE5010\5011 тебе нужно будет от педалей тянуть 6 проводов. TLE это цифровой датчик. По проводам идет цифровой сигнал с его микротоками. Они чувствительны к внешним наводкам. Будешь мучиться с экранированием проводов потом. Я тебе советую простую и проверенную систему годами (где-то с 2009-10 г.). Как сделал педали и подключил их к контроллеру х52Про... потом подключил их к MMджою... Раз в год пальцами паутину из волос и пыли снимаю оттуда (из-за их страшного вида)... Ни разу ничего не менял кроме внешних декоративных фишек на самих педалях (типа формы под ноги, покраски остатками краски металла на самих педалях).

Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites
1 час назад, Hudlam сказал:

Да, все получилось, спасибо.

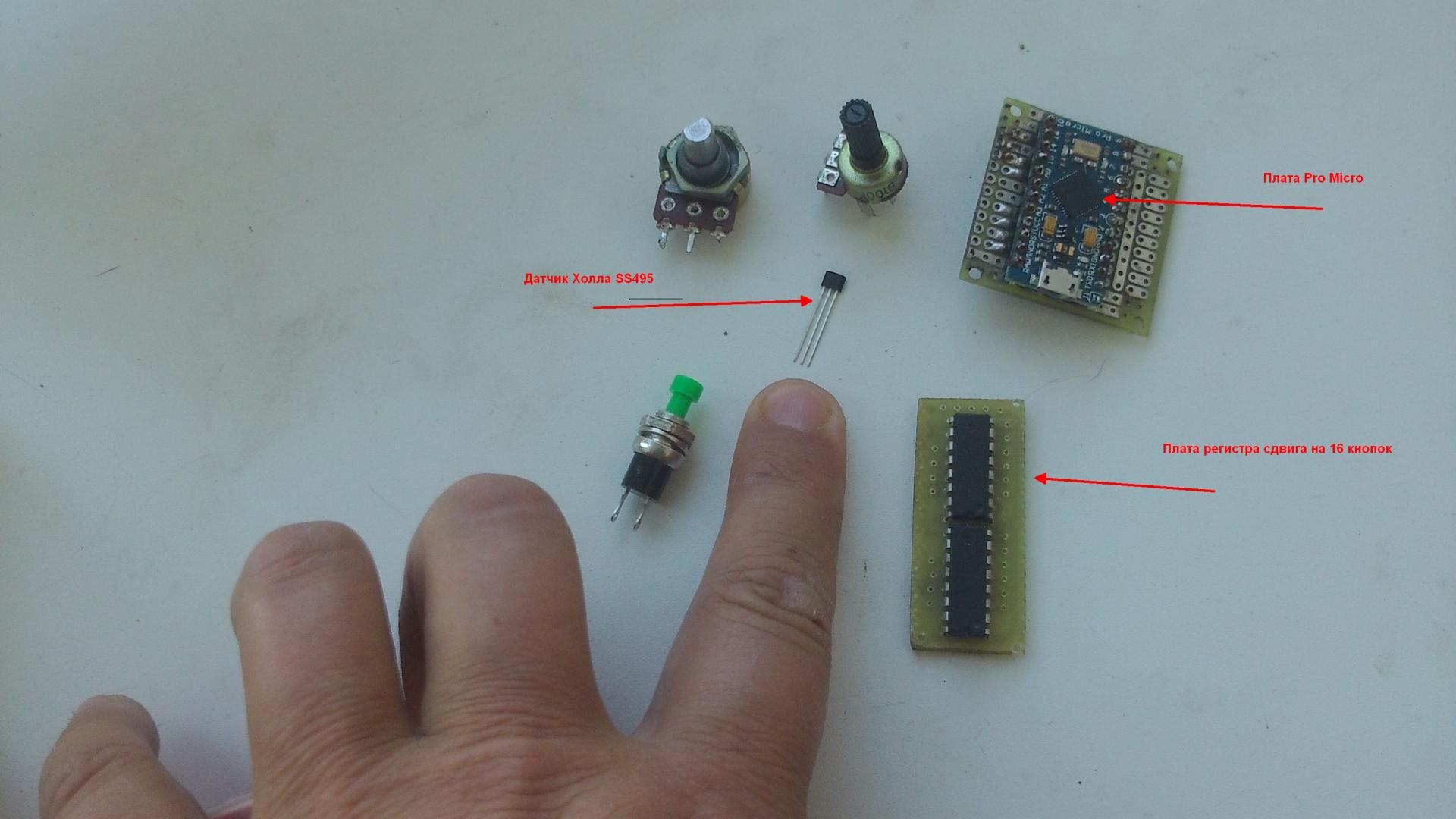

Чтобы нагляднее було... :) post-829-0-31188100-1464236000_thumb.jpg






2 часа назад, Hudlam сказал:

Да, все получилось, спасибо.

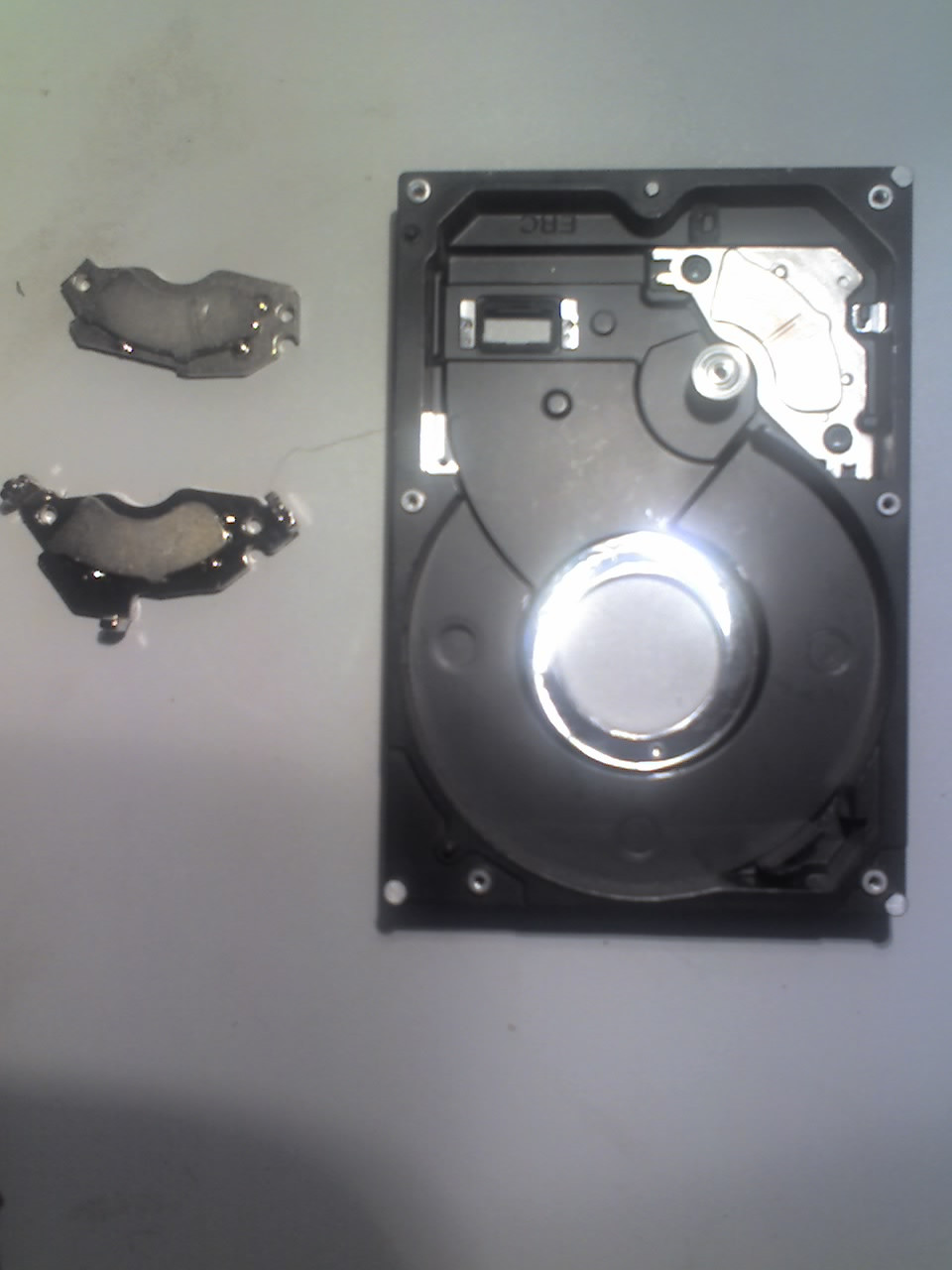

Как "добыть" такой магнит? Идешь к самому "конченному" компьютерному инженеру-железячнику в сервисный центр. У него этого добра как у дурака фантиков. "Торгуешься" с ним... Ему по-любому это дерьмо на помойку лень и жалко... сдавать в цветмет так же... по пивасику с ним... и ты выходишь оттуда царем и обладателем... Я примерно так и начинал... Мне проще было... Я был в форме... Ребята сначала принимали положение СМИРНО... и отдавали мне это говно забесплатно! С тех пор мы кореша по жизни. И ржем над этой "ситуевиной" уже лет 20 с лишним. :) Я к ним заскочил посоветоваться в форме и с моими автоматчиками, а они решили, что им ППЦ наступил! У нас истерика до сих пор и ржач дикий наступает при воспоминании о нашем первом знакомстве!:)

Edited by =SOVA=Teiger
  • Like 1

Share this post


Link to post
Share on other sites

Всем привет. У кого можно купить TLE5010/11 готовые платки в Украину? Мне нужно 4 шт. Спасибо.

Share this post


Link to post
Share on other sites
В 04.01.2019 в 18:20, =ARGO=XyDOGniK сказал:

Всем привет. У кого можно купить TLE5010/11 готовые платки в Украину? Мне нужно 4 шт. Спасибо.

Если ищешь готовые то я брал на алиэкспресс, они с магнитами присылают, по два датчика.



877,54 руб. | TLE5010 цифровой режим магниторезистивным угол датчика Холла PCB угол
https://s.click.aliexpress.com/e/bQFWM1Dg

Парни, интересует, а есть ли мануал на софт ммджой2. Хочу понять где куда что прописывать хатка, кнопки тумблера итд, чтоб ни методом тыка а именно как по инструкции руководству.

Share this post


Link to post
Share on other sites
В ‎04‎.‎01‎.‎2019 в 16:20, =ARGO=XyDOGniK сказал:

Всем привет. У кого можно купить TLE5010/11 готовые платки в Украину? Мне нужно 4 шт. Спасибо.

Обратись к Vumpel18, он тебе поможет. Платы готовые, качество супер.

Share this post


Link to post
Share on other sites

МегаМозг, почисть пожалуйста личку, сообщение не могу отослать.😞

Share this post


Link to post
Share on other sites

Ребят, всем привет. Я в электронике почти 0, но тем не менее сделал самодельный джойстик, на датчиках Холла на ардуино микро. Но по поводу подключения кнопок, я не могу разобраться. Подскажите пожалуйста с чего начать. Пока ручка с кнопками работает от логитековского джойстика. Помогите

Share this post


Link to post
Share on other sites
1 час назад, Anatolb сказал:

Ребят, всем привет. Я в электронике почти 0, но тем не менее сделал самодельный джойстик, на датчиках Холла на ардуино микро. Но по поводу подключения кнопок, я не могу разобраться. Подскажите пожалуйста с чего начать. Пока ручка с кнопками работает от логитековского джойстика. Помогите

О каком именно лоджитеке идет речь? Если экстирим, то тебе поможет моя схема.
https://drive.google.com/open?id=0ByGNC3NqD86KdzBJbjg1eTByTjg

Share this post


Link to post
Share on other sites

 Подскажите?

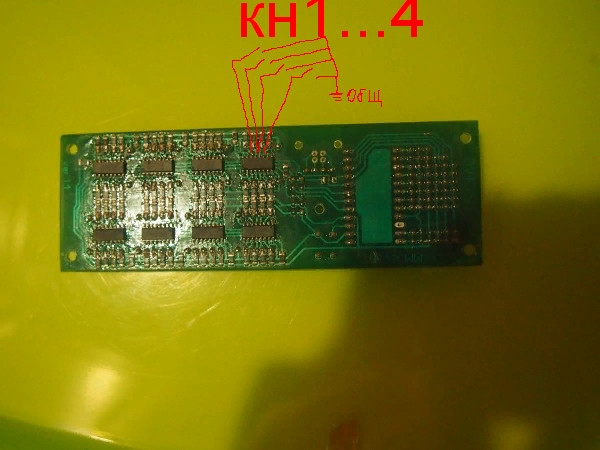

1) На фото шильд, как в кофигураторе прописать   кнопки и   ряды, а точнее какие колонки иряды  на  самом шильде?

2) что именно за общие контакты на шильде и сколько кнопок максимально, можно подключить на общий один контакт?












Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Судя по всему тут сдвиговые регистры. Можно хоть все кнопки посадить на общий. Нужно смотреть на какие ноги ардуино приходят сигналы и задавать не строки и колонки а сдвиговые. Какие они у Вас эти 8 микросхем?

Share this post


Link to post
Share on other sites



29 минут назад, Swift_CCCP сказал:

Судя по всему тут сдвиговые регистры. Можно хоть все кнопки посадить на общий.



Общий этот  куда идет и на один можно  десять кнопок и больше подключить ?

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
9 минут назад, =N=Bonaparte сказал:

Общий этот  куда идет и на один можно  десять кнопок и больше подключить ?

"Общий" - это в просторечьи, в данном случае  - минус питания. Можно сажать не только 10, а и все 100500.



  • Haha 1

Share this post


Link to post
Share on other sites
45 минут назад, =FA=CATFISH сказал:

"Общий" - это в просторечьи, в данном случае  - минус питания. Можно сажать не только 10, а и все 100500.





общий  это Gnd - земля  ?

Кнопка подключение, один  контакт  земля, а  другой по выбору  строки и колонки?



я думал так  можно, тут нет земли





Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
1 минуту назад, =N=Bonaparte сказал:

Gnd - земля? он ?

Звичайно. Так

Share this post


Link to post
Share on other sites
1 час назад, =N=Bonaparte сказал:





Общий этот  куда идет и на один можно  десять кнопок и больше подключить ?

Выводы от микросхем подключаются к самим кнопкам. Один общий "провод" понятно куда. К одному выводу платы Ардуино подключаются все 1 выводы каждой микросхемы (он обозначается как CS). На Промикро к примеру D3 (AE/BM). Подключать можно до 12 последовательно соединенных регистров 74HC165 (испытано лично - работают). Ты пытаешься пользоваться схемой подключения матроицы кнопок к Промикро. А нужно использовать схему подключения регистров сдвига. Вот такой:

Буфер обмена01.jpg

Буфер обмена02.jpg

Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites
14 минут назад, =N=Bonaparte сказал:



общий  это Gnd - земля  ?

Кнопка подключение, один  контакт  земля, а  другой по выбору  строки и колонки?



я думал так  можно, тут нет земли





Забей на схему в твоем сообщении.

У тебя регистры!! А не диодная матрица.

Все кнопки  одним контактом  (общим проводом, землей,  GND, минусом питания) объединяются в общий пучок.

Второй контакт КАЖДОЙ кнопки идет на ОТДЕЛЬНЫЙ пин на любом разъеме 5 пин. На каждый разъем 4 кнопки.

А насчет программирования MMJOY2 - выкладывай картинку платы  - куда  идут дорожки от регистровм к длинным разъемам.

Трэба розібратися

Share this post


Link to post
Share on other sites
7 минут назад, =FA=CATFISH сказал:

Забей на схему в твоем сообщении.

У тебя регистры!! А не диодная матрица.

Все кнопки  одним контактом  (общим проводом, землей,  GND, минусом питания) объединяются в общий пучок.

Второй контакт КАЖДОЙ кнопки идет на ОТДЕЛЬНЫЙ пин на любом разъеме 5 пин. На каждый разъем 4 кнопки.

А насчет программирования MMJOY2 - выкладывай картинку платы  - куда  идут дорожки от регистровм к длинным разъемам.

Трэба розібратися

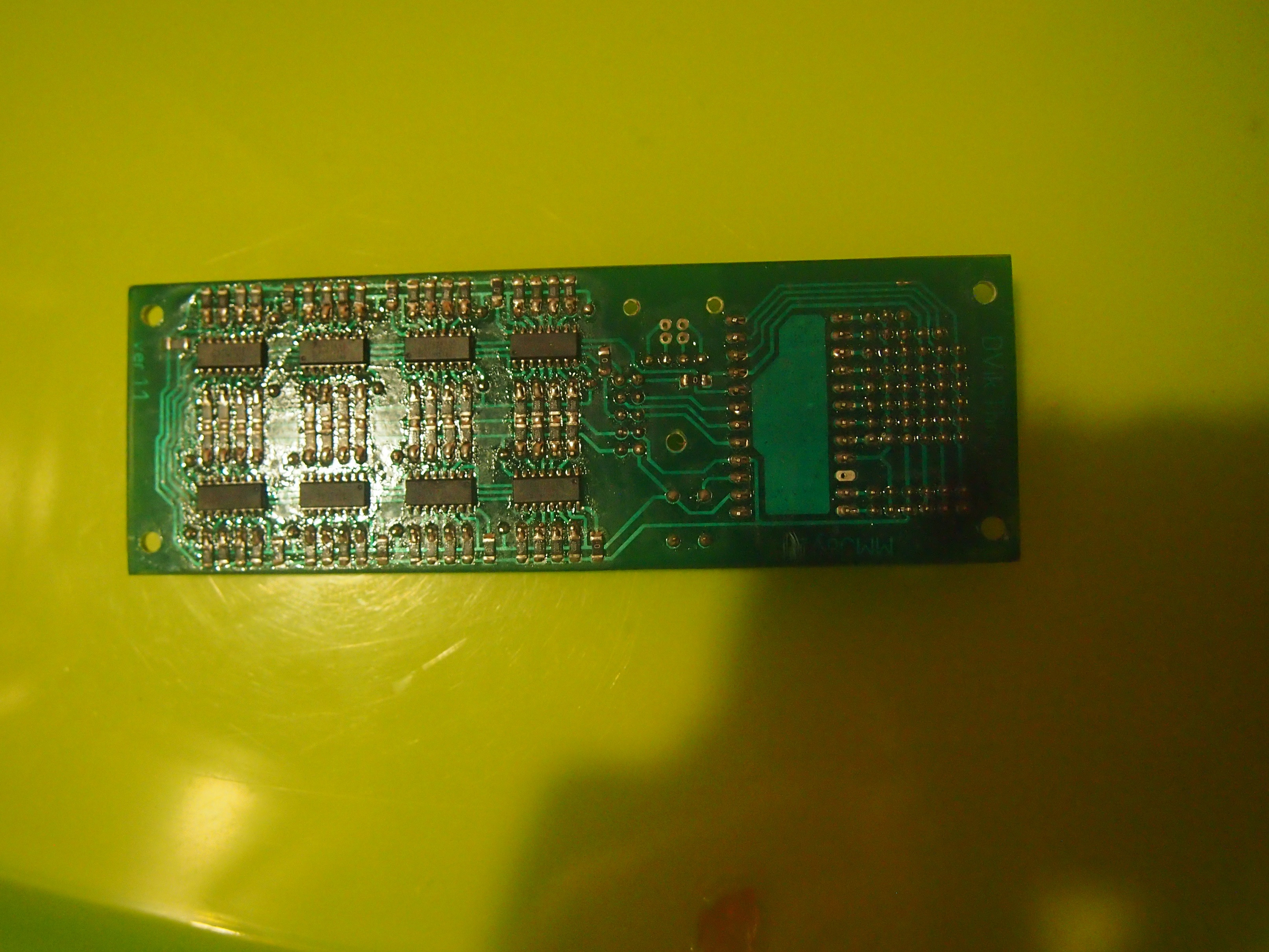

Вот она.   Что в  MMJOY2  отмечать что бы все кнопки заработали?   Как эти   регистры  прописывать в контролере?

 на верхней фото снятый ProMicro







Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites
1 минуту назад, =N=Bonaparte сказал:



Вот она.   Что в  MMJOY2  отмечать что бы все кнопки заработали?





звиняй але зараз дуже п"ян

и радикал - таки не открывается в полный рост

 Давай уже на форум грузи малюнок ))

Share this post


Link to post
Share on other sites
1 час назад, =N=Bonaparte сказал:

... Что в  MMJOY2  отмечать что бы все кнопки заработали?

Вот раздел в программе отвечающий за подключение регистров



Буфер обмена02.jpg

  • Thanks 1

Share this post


Link to post
Share on other sites
Только что, =FA=CATFISH сказал:

звиняй але зараз дуже п"ян

и радикал - таки не открывается в полный рост

 Давай уже на форум грузи малюнок ))




3 минуты назад, =SOVA=Teiger сказал:

Вот раздел в программе отвечающий за подключение регистров







как на картинке так и отметить или,  что то ещё  нужно?









Share this post


Link to post
Share on other sites
2 минуты назад, =SOVA=Teiger сказал:

Вот раздел в программе отвечающий за подключение регистров



Буфер обмена02.jpg

1. в красном овале правильно выделено чего менять. Только обращать внимание ТОЛЬКО на верхнюю строку. в нижней - все пробелы

2. В разделе CHIP - где написано 74НС165 - установить  или 74НС165 или СD4021 - как на микрухах нарисовано

3. в следующем окошке число -8 . у тебя на плате 8 регистров а не 6

4. А дальше  - ХЗ. . Надо смотреть куда ты подключал выходы регистра на Ардуину

  • Thanks 1

Share this post


Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


×
×
  • Create New...
