Deniss 1 Posted February 11 5 минут назад, Vumpel18 сказал: Позволяет осуществлять подсоединение датчиков без пайки. спасибо. читаю сначала тему дошел до 10 страницы вопросов куча..... насколько всё сложно, тем более когда это все читаешь в первый раз.... в механике все очень просто.... а вот электроника.... Может кто ссылочку дать на TLE5010 али или ебей на 5 штучек в заказе? кто недавно заказывал Share this post Link to post Share on other sites
MYCYJIbMAHUH 104 Posted February 11 (edited) 2 часа назад, Deniss сказал: или можно поштучно https://ru.aliexpress.com/item/TLE5010-digital-mode-magnetoresistive-angle-sensor/32634095245.html?spm=a2g0v.10010108.1000014.4.2f1f47bauNN0G9&pvid=916d0b1f-6dfc-4142-ab56-5ed3e37584ef&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.106568.000000000000000&scm-url=1007.13338.106568.000000000000000&scm_id=1007.13338.106568.000000000000000 Только я эти датчики не покупал,и за их качество ничего сказать не могу. Датчики TLE 5010\5011 можно заказать у местных жителей- mega_mozg_13, Vumpel18, capitanblood,Swift_CCCP.Может быть не всех назвал,извините. Edited February 11 by MYCYJIbMAHUH 1 Share this post Link to post Share on other sites
Deniss 1 Posted February 11 1 час назад, MYCYJIbMAHUH сказал: https://ru.aliexpress.com/item/TLE5010-digital-mode-magnetoresistive-angle-sensor/32634095245.html?spm=a2g0v.10010108.1000014.4.2f1f47bauNN0G9&pvid=916d0b1f-6dfc-4142-ab56-5ed3e37584ef&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.106568.000000000000000&scm-url=1007.13338.106568.000000000000000&scm_id=1007.13338.106568.000000000000000 это чудо можно сразу подключать ? не требуется допайка ? Share this post Link to post Share on other sites
Vumpel18 703 Posted February 11 (edited) 6 часов назад, Deniss сказал: а остались фотки датчика тормозов и руля направления? Нашлись картинки. Скрытый текст Скрытый текст Скрытый текст Скрытый текст Скрытый текст 50 минут назад, Deniss сказал: это чудо можно сразу подключать ? не требуется допайка ? Кабель или разъём нужно запаивать. Иметь соответствующий магнит. Скрытый текст Одним словом кот в мешке. Это не Т-34. Скрытый текст Предпочтение платам от capitanbood. Действительно таблетка от головной боли. Наш Т-34. Edited February 11 by Vumpel18 1 Share this post Link to post Share on other sites
Deniss 1 Posted February 11 29 минут назад, Vumpel18 сказал: Нашлись картинки. Показать содержимое Показать содержимое Показать содержимое Скрыть содержимое Скрыть содержимое белые колодки случаем не подключение осей? Share this post Link to post Share on other sites
Vumpel18 703 Posted February 11 И не только осей, а и сдвиговые регистры, светодиоды, светодиодные цифровые экраны. Скрытый текст Это плата SHIELD. Share this post Link to post Share on other sites
Deniss 1 Posted February 11 15 минут назад, Vumpel18 сказал: И не только осей, а и сдвиговые регистры, светодиоды, светодиодные цифровые экраны. Скрыть содержимое Это плата SHIELD. я помню вы мне об этом говорили. для чего такая платка. Вы поддержали ссылку МУСУЛЬМАНИНА на али про тле 5010 . это уже готовая плата для инсталяции в джостик? Share this post Link to post Share on other sites
Deniss 1 Posted February 11 подскажите а если не использовать смд резисторы конденсаторы на тле плате а ставить обычного размера? Share this post Link to post Share on other sites
Vumpel18 703 Posted February 11 Мы любим создавать препятствия и потом с трудностями преодолевать. Обычный размер то, бывает разный. Share this post Link to post Share on other sites
Deniss 1 Posted February 11 17 минут назад, Vumpel18 сказал: Мы любим создавать препятствия и потом с трудностями преодолевать. Обычный размер то, бывает разный. ну SMD и навесной монтаж так как мы говорим о фиксированных значениях и вам известной плате. ну а что по мощности о,25 вт Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 11 15 минут назад, Deniss сказал: ну SMD и навесной монтаж так как мы говорим о фиксированных значениях и вам известной плате. ну а что по мощности о,25 вт С помощью 2,0-х Ваттных выйдет значительно массивнее )) 1 Share this post Link to post Share on other sites
Deniss 1 Posted February 11 1 минуту назад, =FA=CATFISH сказал: С помощью 2,0-х Ваттных выйдет значительно массивнее )) ну прям шутники, просто те что смд нужно заказывать. но чётких характеристик нигде не прописано.а те что навесного монтажа есть в магазине моего города... я человек который ранее с этим не сталкивался. куча схем непонятных терминов я пытаюсь в этом разобраться... Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 11 18 минут назад, Deniss сказал: ну прям шутники, просто те что смд нужно заказывать. но чётких характеристик нигде не прописано.а те что навесного монтажа есть в магазине моего города... я человек который ранее с этим не сталкивался. куча схем непонятных терминов я пытаюсь в этом разобраться... Ну тогда не спорь, спрашивай. SMD резисторы типоразмеров 1206 и 805 подойдут. Хоть что-то в твоем городе да найдется в магазине Или их можно наковырять из какой-нить старой аппаратуры 1 Share this post Link to post Share on other sites
Deniss 1 Posted February 12 6 часов назад, =FA=CATFISH сказал: Ну тогда не спорь, спрашивай. SMD резисторы типоразмеров 1206 и 805 подойдут. Хоть что-то в твоем городе да найдется в магазине Или их можно наковырять из какой-нить старой аппаратуры спасибо зайду узнаю. Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 12 В 11.02.2019 в 08:25, mega_mozg_13 сказал: Всем, привет, подвожу небольшой итог. Вспомнил!!! Беспроводное подключение было бы безусловной новинкой 1 Share this post Link to post Share on other sites
Alator 82 Posted February 12 3 часа назад, =FA=CATFISH сказал: Вспомнил!!! Беспроводное подключение было бы безусловной новинкой Ты долго пытался загнать врага в прицел, и вот он, тот момент! Ща чуть довернуть и.......села батарейка, джой отвалился, а враг улетает безнаказанно вдаль..... Опасно черт возьми. У меня скорее всего так и будет если технологии дойдут. А так да, поддержу идею. Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 12 21 минуту назад, =19fab=Alator сказал: Ты долго пытался загнать врага в прицел, и вот он, тот момент! Ща чуть довернуть и.......села батарейка, джой отвалился, а враг улетает безнаказанно вдаль..... Опасно черт возьми. У меня скорее всего так и будет если технологии дойдут. А так да, поддержу идею. Инерционный трекер в соседней теме может быть подключен и так и так. Батарейки большой емкости сейчас вообще не проблема. Устойчивость связи bluetooth или wifi достаточна в радиусе 2-3 метров от компа. 2 Share this post Link to post Share on other sites
FurryTaco 22 Posted February 12 (edited) Обеими руками за идею беспроводной связи. У самого первый джойстик был Logitech Freedom 2.4, феноменально удобная штука, особенно когда нет возможности оборудовать постоянное полетное место и приходится часто убирать джой/руд/педали. Провода в этом случае довольно сильно раздражают. К тому же сейчас море индикаторов разряда батареи, начиная от звукового сигнала хоть за 10 часов до отключения и заканчивая чуть ли не уведомлением на телефон. Edited February 12 by FurryTaco Share this post Link to post Share on other sites
Alator 82 Posted February 12 (edited) Вот на инерционнике с батарейкой я уже и налетел однажды 😄 Edited February 12 by =19fab=Alator Share this post Link to post Share on other sites

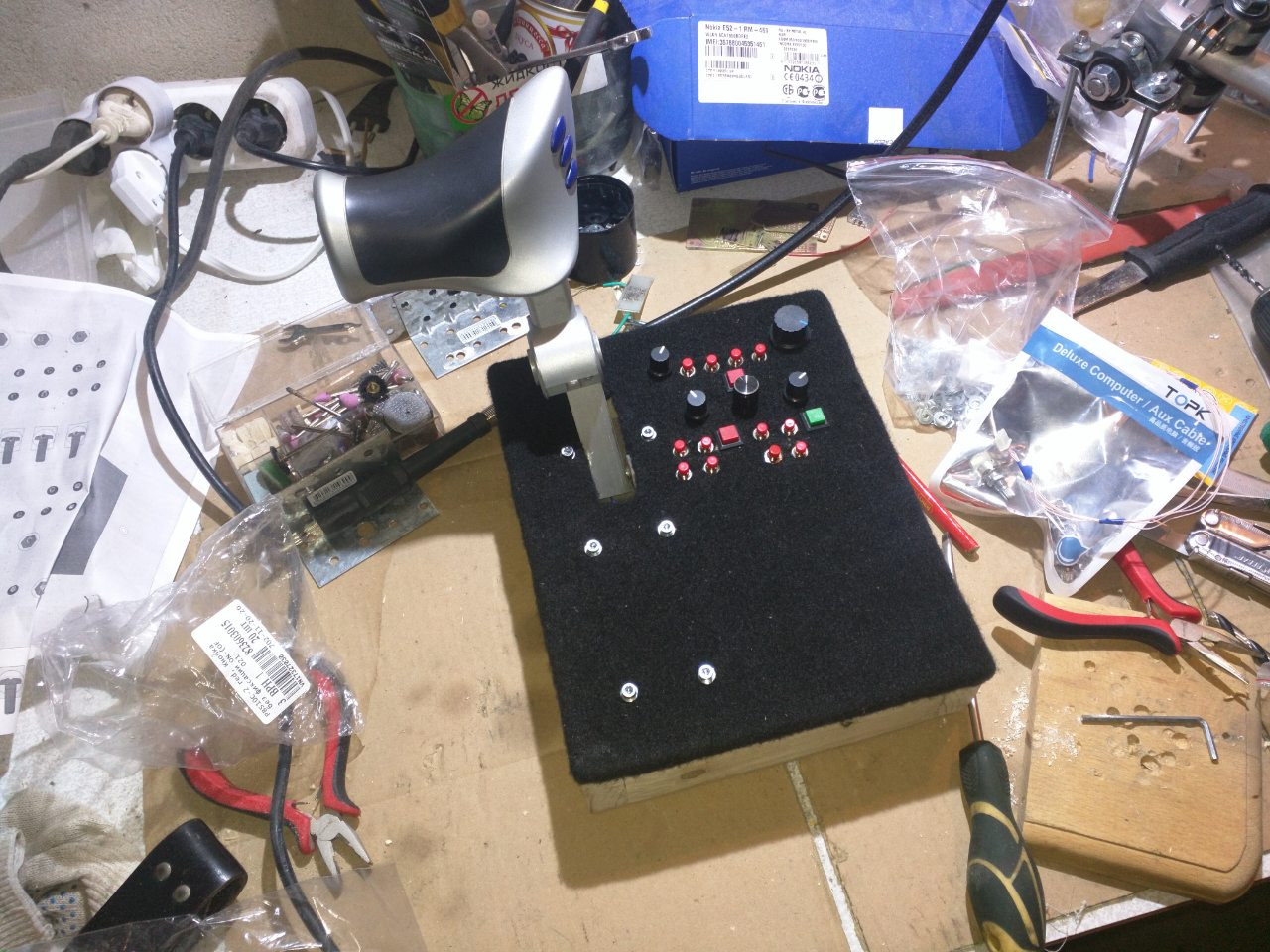

=IRSS=CV72 110 Posted February 13 В 05.04.2018 в 01:41, veterok сказал: Подскажи пожалуйста, у тебя из 100 кнопок сколько в игре работают? У меня только 63. Или ты их через мапер пускаешь? Привет коллеги!!! задумал РУД Saitek X-45 (их у меня 3 штуки завалялось) переделать в стиле - вырвать все , нарастить основание в правую сторону, и припаять к про микро. Чтобы ограничить свои хотелки, прошу подсказок. =SOVA=Teiger на первой странице темы сделал 9 осей и сколько-то кнопок для Х-52. Мне нужно 8 осей, остальное пущу на кнопки на руде и его основании. Для того, чтоб ограничить свои хотелки прошу опытных создателей устройств на основе MMJoy2 подсказать: сколько тумблеров и энкодеров суммарно сможет потянуть крайняя прошивка MMJoy2 на контроллере ProMicro (маленький такой синенький). Вроде Виталий писал, что не больше 16, но хочу спросить у практиков. Результатами переделки в виде фоток поделюсь. Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 13 9 минут назад, =IRSS=CV72 сказал: Привет коллеги!!! задумал РУД Saitek X-45 (их у меня 3 штуки завалялось) переделать в стиле - вырвать все , нарастить основание в правую сторону, и припаять к про микро. Чтобы ограничить свои хотелки, прошу подсказок. =SOVA=Teiger на первой странице темы сделал 9 осей и сколько-то кнопок для Х-52. Мне нужно 8 осей, остальное пущу на кнопки на руде и его основании. Для того, чтоб ограничить свои хотелки прошу опытных создателей устройств на основе MMJoy2 подсказать: сколько тумблеров и энкодеров суммарно сможет потянуть крайняя прошивка MMJoy2 на контроллере ProMicro (маленький такой синенький). Вроде Виталий писал, что не больше 16, но хочу спросить у практиков. Результатами переделки в виде фоток поделюсь. Если планируется переделывать уже готовый корпус джойстика, сначала надо определить сколько кнопок, энкодеров и тумблеров вообще может поместиться в этом корпусе и будет ли ими удобно пользоваться и какие функции будут исполнять. То есть заняться эргономикой. Может и вопросы отпадут сами собой Share this post Link to post Share on other sites
=IRSS=CV72 110 Posted February 13 (edited) Корпус в мусорке. Механика из металла на подшипниках. В работе осталась только ручка от РУДа. Размеры основания пока 15х28 см туда влезет все что нужно. Если останется место- будем резать к чертовой матери, не дожидаясь перитонита. Либо кнопками тумблерами и энкодерами заполню пустоту. Вот потому и вопрошаю сведующих. Зы рядом стоит mjoy16 8 осей 32 кнопки 16 тумблеров. Как раз изучаю эргономику. Edited February 13 by =IRSS=CV72 Share this post Link to post Share on other sites
=SOVA=Teiger 115 Posted February 13 1 час назад, =IRSS=CV72 сказал: Привет коллеги!!! задумал РУД Saitek X-45 (их у меня 3 штуки завалялось) переделать в стиле - вырвать все , нарастить основание в правую сторону, и припаять к про микро. Чтобы ограничить свои хотелки, прошу подсказок. =SOVA=Teiger на первой странице темы сделал 9 осей и сколько-то кнопок для Х-52. Мне нужно 8 осей, остальное пущу на кнопки на руде и его основании. Для того, чтоб ограничить свои хотелки прошу опытных создателей устройств на основе MMJoy2 подсказать: сколько тумблеров и энкодеров суммарно сможет потянуть крайняя прошивка MMJoy2 на контроллере ProMicro (маленький такой синенький). Вроде Виталий писал, что не больше 16, но хочу спросить у практиков. Результатами переделки в виде фоток поделюсь. Хватит на меня "клеветать" Прошу помощи! Как я мог пришпандорить к проге на 8 осей 9 осей? Прошу защиты у коллег! :)) 2 Share this post Link to post Share on other sites
veterok 328 Posted February 13 2 часа назад, =IRSS=CV72 сказал: Привет коллеги!!! задумал РУД Saitek X-45 (их у меня 3 штуки завалялось) переделать в стиле - вырвать все , нарастить основание в правую сторону, и припаять к про микро. Чтобы ограничить свои хотелки, прошу подсказок. =SOVA=Teiger на первой странице темы сделал 9 осей и сколько-то кнопок для Х-52. Мне нужно 8 осей, остальное пущу на кнопки на руде и его основании. Для того, чтоб ограничить свои хотелки прошу опытных создателей устройств на основе MMJoy2 подсказать: сколько тумблеров и энкодеров суммарно сможет потянуть крайняя прошивка MMJoy2 на контроллере ProMicro (маленький такой синенький). Вроде Виталий писал, что не больше 16, но хочу спросить у практиков. Результатами переделки в виде фоток поделюсь. На данный момент 128 кнопок, из них первые 32 имеют дополнительные функции и 8 осей. Но скоро может всё изменится. 😉 В первом сообщении этой темы есть ссылка на скачивание обновлений с официального сайта. Там есть архив старых версий прошивки, с другим количеством кнопок. Share this post Link to post Share on other sites
Guest deleted@192040 Posted February 13 (edited) Тоже прикупил вот такой джойстик и хочу переделать под MJOY2 на ProMicro. Есть 4 ТЛЕ5010 и 8 сдвиговых регистров 74HC165 , 4 энкодера. Вопрос: какая в этом джое механика (стоит ли менять) и датчики на осях хотелось бы оставить (по сравнению с Logitech3D pro намного лучше). Джойстик беспроводной. Edited February 13 by deleted@192040 Share this post Link to post Share on other sites
=SOVA=Teiger 115 Posted February 13 (edited) 37 минут назад, veterok сказал: На данный момент 128 кнопок, из них первые 32 имеют дополнительные функции и 8 осей. Но скоро может всё изменится. 😉 В первом сообщении этой темы есть ссылка на скачивание обновлений с официального сайта. Там есть архив старых версий прошивки, с другим количеством кнопок. Я тоже не пойму пожеланий ребят. Мне с многолетним стажем вирпила... 8 осей+96 кнопок (не знал куды их назначить) хватило... Чего ещё надо? Не хватает осей? Ставишь еще 1 плату ценой в 200 рублей ПроМикро... получаешь еще 8 осей и 128 кнопок. Вопрос то в чем? Edited February 13 by =SOVA=Teiger Share this post Link to post Share on other sites
=FA=CATFISH 1082 Posted February 13 2 часа назад, A_Bereg_UA сказал: Тоже прикупил вот такой джойстик и хочу переделать под MJOY2 на ProMicro. Есть 4 ТЛЕ5010 и 8 сдвиговых регистров 74HC165 , 4 энкодера. Вопрос: какая в этом джое механика (стоит ли менять) и датчики на осях хотелось бы оставить (по сравнению с Logitech3D pro намного лучше). Джойстик беспроводной. Не надо его переделывать. Тем более, что он беспроводной. Сэкономь детальки на приличную механику. 1 Share this post Link to post Share on other sites
=IRSS=CV72 110 Posted February 14 (edited) Поясню про энкодеры: один энкодер с нажатием заменяет 3 кнопки например нажатие - вкл\выкл ручн радиатор Ме109, вращение-открыть закрыть. Триммер тангажа нажатие-сброс в нейтраль, вращение увеличить \ уменьшить (у красных самолетов). То есть речь идет об экономии места и общих габаритах устройства. Ну и вместо копеечных китайских кнопок, которые начнут дохнуть через год у меня есть возможность использовать качественные тумблеры, которые для впк выпускаются. Вот и вопрос: сколько энкодеров и тумблеров суммарно потянет один контроллер.Если 32 то этого за глаза хватит. У меня сейчас в наличии вот то что на снимке. Хочу сделать в одном корпусе при минимальном количестве осей, кнопок и габаритов. Руд от Х-45 естественно другой будет. Edited February 14 by =IRSS=CV72 Share this post Link to post Share on other sites
veterok 328 Posted February 14 34 минуты назад, =IRSS=CV72 сказал: Поясню про энкодеры: один энкодер с нажатием заменяет 3 кнопки например нажатие - вкл\выкл ручн радиатор Ме109, вращение-открыть закрыть. Триммер тангажа нажатие-сброс в нейтраль, вращение увеличить \ уменьшить (у красных самолетов). То есть речь идет об экономии места и общих габаритах устройства. Ну и вместо копеечных китайских кнопок, которые начнут дохнуть через год у меня есть возможность использовать качественные тумблеры, которые для впк выпускаются. Вот и вопрос: сколько энкодеров и тумблеров суммарно потянет один контроллер.Если 32 то этого за глаза хватит. У меня сейчас в наличии вот то что на снимке. Хочу сделать в одном корпусе при минимальном количестве осей, кнопок и габаритов. Руд от Х-45 естественно другой будет. 10 часов назад, veterok сказал: На данный момент 128 кнопок, из них первые 32 имеют дополнительные функции и 8 осей. Но скоро может всё изменится. 😉 В первом сообщении этой темы есть ссылка на скачивание обновлений с официального сайта. Там есть архив старых версий прошивки, с другим количеством кнопок. Share this post Link to post Share on other sites

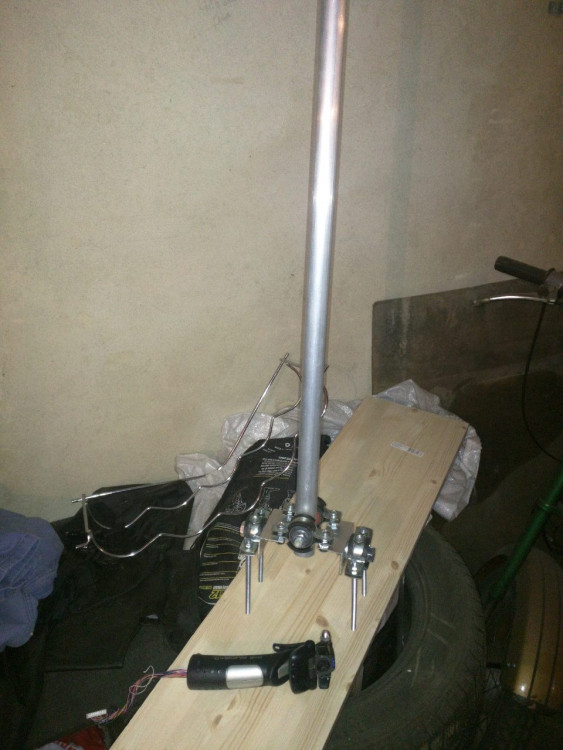

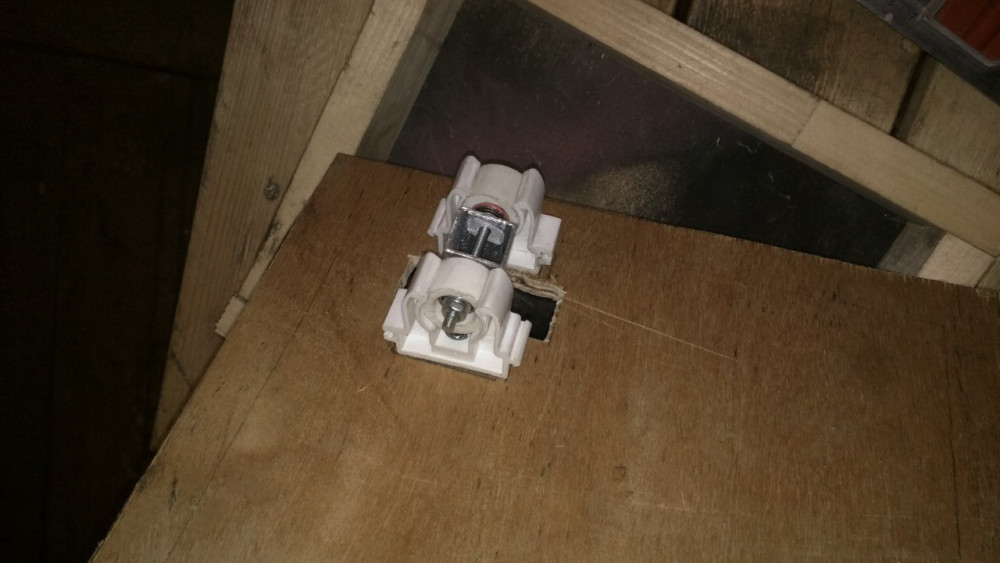

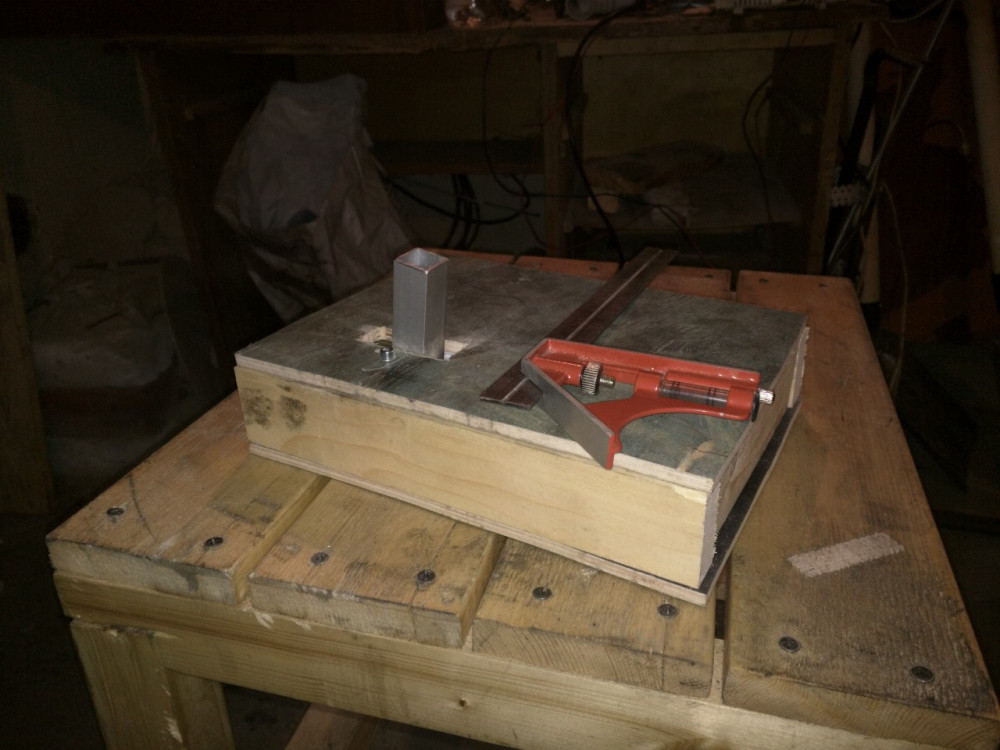

faceball 3 Posted February 14 Запилил себе РУД из подручных огрызков) И заготовку под РУС сделал. Надо еще придумать педали из подножного корма) 2 Share this post Link to post Share on other sites
MYCYJIbMAHUH 104 Posted February 14 2 часа назад, faceball сказал: Запилил себе РУД из подручных огрызков) И заготовку под РУС сделал. Надо еще придумать педали из подножного корма) Мягкий и пушистый))). Share this post Link to post Share on other sites
faceball 3 Posted February 14 Я ж и говорю - из того, что было Кстати приятнее, чем пластик... Но была бы фанера поровнее - шлифанул бы и залачил. Share this post Link to post Share on other sites

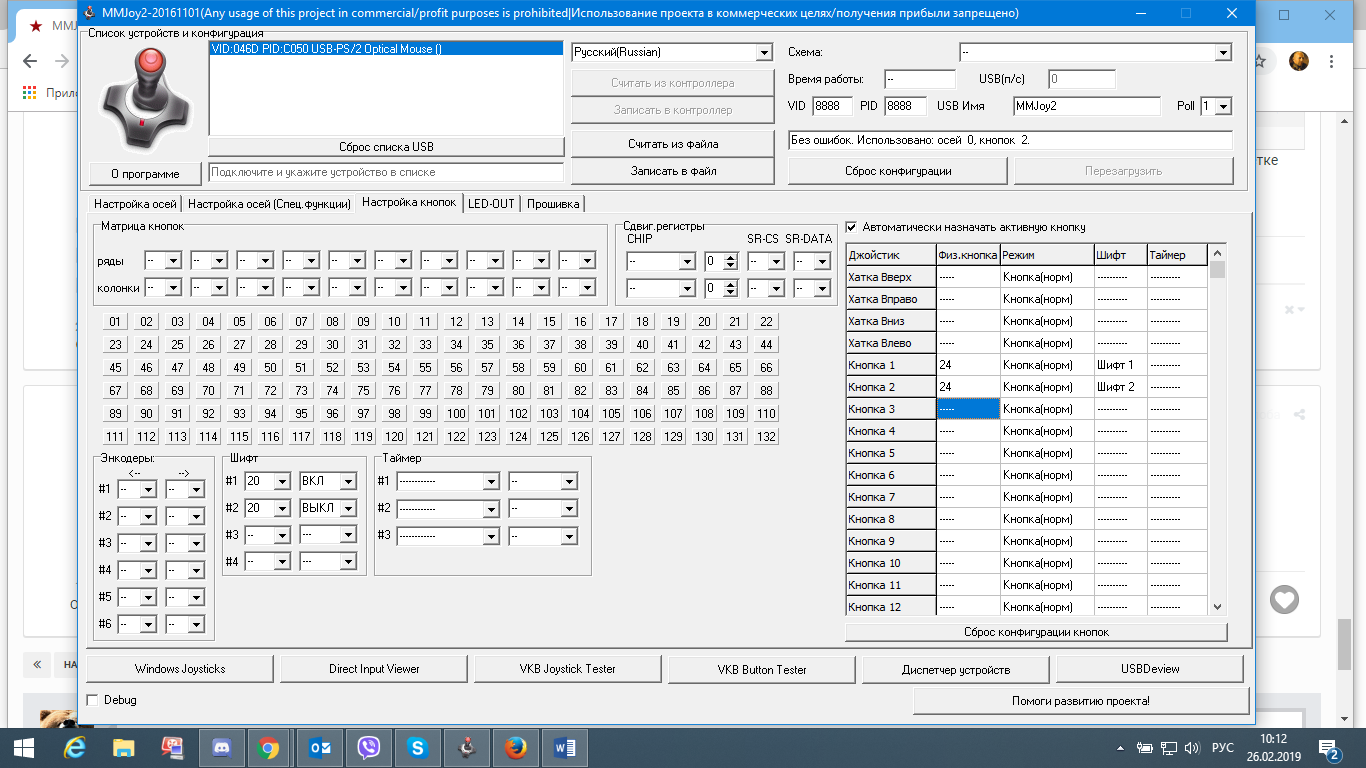

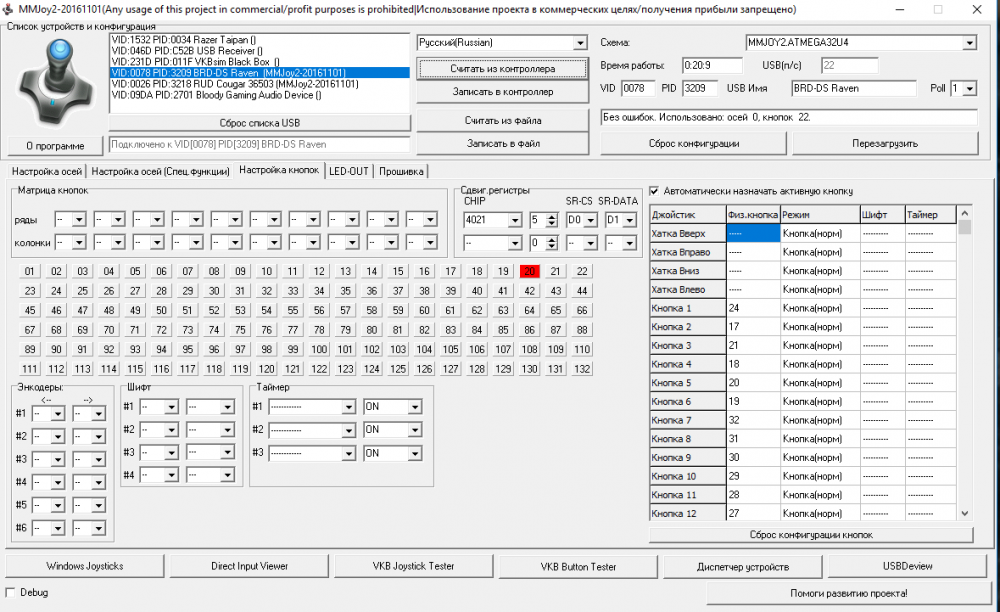

faceball 3 Posted February 15 (edited) Кстати есть вопрос по железу... Некоторые кнопки с большими номерами (40,48 и т.п.), не видятся тестерами и симом, при этом их нажатие отображается в конфигураторе! Есть мысли куда копать? Всего не видится штук 5 из 48. При этом их соседи (41, 47 и т.п.) работают нормально и в конфигураторе, и в тестерах. Можно было бы попробовать поиграться таймерами, но таймеры после 32 кнопки не ставятся. Физически кнопки менял (чтобы исключить дребезг и пр.), эффекта нет. Т.е. на 48 ноге (для примера) четыре разных физических кнопки в тестерах не обрабатываются, будто их нет, а при подключении на другие номера - работают нормально. Возможно это косяк с мапингом кнопок (у меня они пронумерованы все по порядку, начиная с 20 кнопки. Тасовать номера не пробовал, потому как функция автозахвата активной кнопки работает криво. Я галку убрал, но при двойном тычке на поле выбора физической кнопки, оно автоматически заполняется физически замкнутой кнопкой с самым большим номером (у меня используется несколько кнопок On(off) нормальнозамкнутых, т.к. других не было). Поэтому приходится отключать джойстик каждый раз, при необходимости изменения раскладки кнопок в прошивке. Edited February 15 by faceball Share this post Link to post Share on other sites
veterok 328 Posted February 15 13 минут назад, faceball сказал: Некоторые кнопки с большими номерами (40,48 и т.п.), не видятся тестерами и симом, при этом их нажатие отображается в конфигураторе! Есть мысли куда копать? Некоторые тесты показывают только 32 кнопки. Сейчас с телефона не могу посоветовать правильный. Ил ВС потдерживает 64 кнопки, правда с MMJOY2 с 1 до 63 кнопки. Может нулевая теряется. В DCS 120 кнопок с джойстика можно назначить. Share this post Link to post Share on other sites
Economist 142 Posted February 15 В 04.02.2019 в 21:31, Vumpel18 сказал: Не критично. На первом гнездо Mini USB B 5pin SMT. На втором гнездо Micro USB B 5pin SMT ++. Если использовать обе платы то понадобятся два разных кабеля подключения с соответствующими вилками. И плата с мини немного шире, в шилд из архива к ммджою не влезает (заказал на ходу, блин) Share this post Link to post Share on other sites
GO63 33 Posted February 15 (edited) Вот интересный формфактор, есть и с ATMEGA32U4 (5й вариант), может подойти для MMJOY: Сильные серии 10 видов Pro мини микро для Arduino Nano 3,0 V3.0 UNO R3 один ATMEGA32U4 ESP8266 ESP8285 CH340G CH340 WI-FI 3,3 В 5 В Где бы его описание почитать? Edited February 15 by GO63 Share this post Link to post Share on other sites
Vumpel18 703 Posted February 15 Очередная настоящая подделка. Почитать - у разработчика сего чуда. Скрытый текст Нравиться наступать на собственные грабли? Тогда вперёд. Проверенная: https://ru.aliexpress.com/item/Pro-Micro-arduino-ATmega32U4-5-16-2/32846843498.html?spm=a2g0v.search0204.3.2.64325295AAjYHY&ws_ab_test=searchweb0_0%2Csearchweb201602_4_10152_10151_10065_10344_10068_10342_10343_10059_10340_10341_10696_100031_10084_10083_10103_10618_10624_10307_10623_10622_10621_10620%2Csearchweb201603_16%2CppcSwitch_3_ppcChannel&algo_expid=7b24cfc1-02ca-4608-8428-d06d8fd613a0-0&algo_pvid=7b24cfc1-02ca-4608-8428-d06d8fd613a0&transAbTest=ae803_2&priceBeautifyAB=0. Share this post Link to post Share on other sites
Komaroff 254 Posted February 15 Подделка под Про Микро ? Share this post Link to post Share on other sites
