2 часа назад, crank1959 сказал:

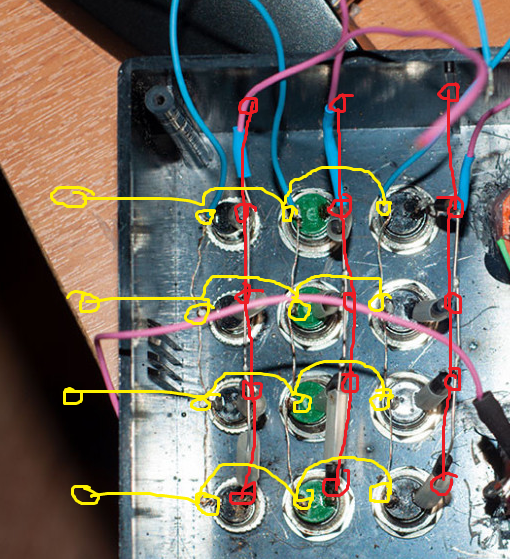

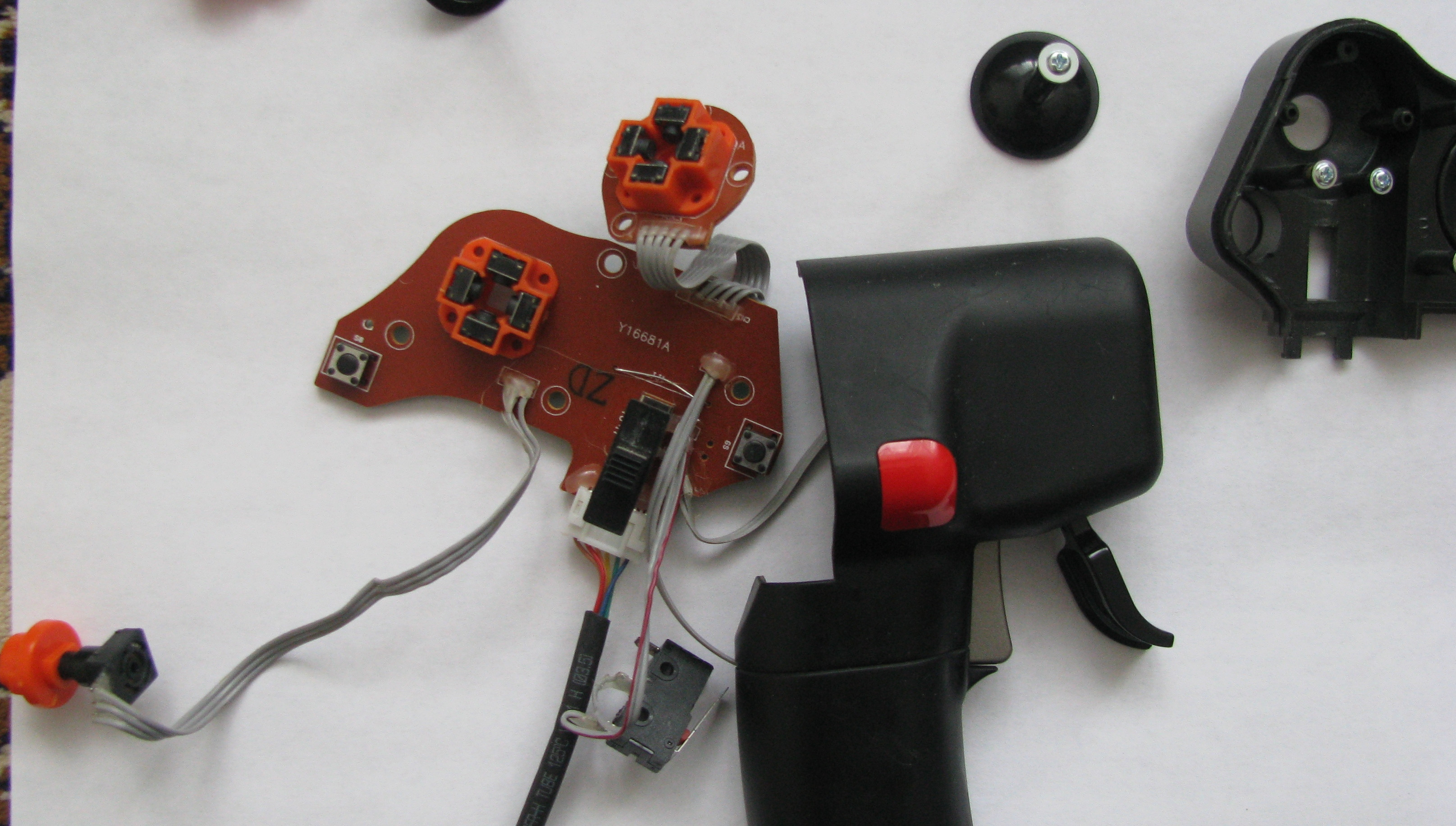

Вот такой навесной на быструю пробу, диоды меткой к кнопкам (прозвонил) , синие провода- ряды, пурпур- колонки. Плата  отпаяна.





внимательно раскурите тему матрицы. а что-бы не перепаивать ряды/колонки можно программно перевернуть в конфигураторе.

Edited by mega_mozg_13
  • Upvote 3
Link to post
Share on other sites

Упс! Спасибо, как-то я этот момент упустил. Получилось что запаралелил. Понял. Век живи - век учись, дураком помрешь.

  • Upvote 1
Link to post
Share on other sites
18 часов назад, crank1959 сказал:

Упс! Спасибо, как-то я этот момент упустил. Получилось что запаралелил. Понял. Век живи - век учись, дураком помрешь.

ничего страшного, я тоже чем больше ковыряюсь тем больше нифига не понимаю...

  • Like 1
  • Haha 3
Link to post
Share on other sites

Эскиз с проводниками сильно помог- сразу матрица ассоциировалась у меня с шахматной доской и ладьей на ней.

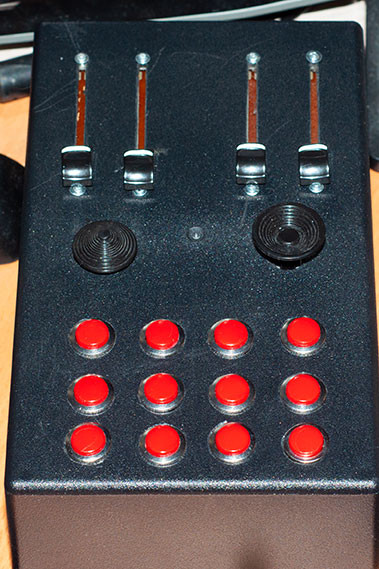

Вот такой рабочий девайс получился:DSC_0036.jpg.a12e8c7b39773162b55855814b5af235.jpg   Что я понял с вашей программой - главное во-время остановиться   чтоб маньяком не стать.

  • Like 1
Link to post
Share on other sites
3 часа назад, crank1959 сказал:

Что я понял с вашей программой - главное во-время остановиться   чтоб маньяком не стать

Поздно. Первый шаг уже сделан.

  • Haha 2
Link to post
Share on other sites

Что делать с осью рысканья на джостике? У меня есть педали от руля, хочу их использовать в качестве твиста, т.к. собрал напольник на ардуино с датчиками TLE 5010.



Link to post
Share on other sites

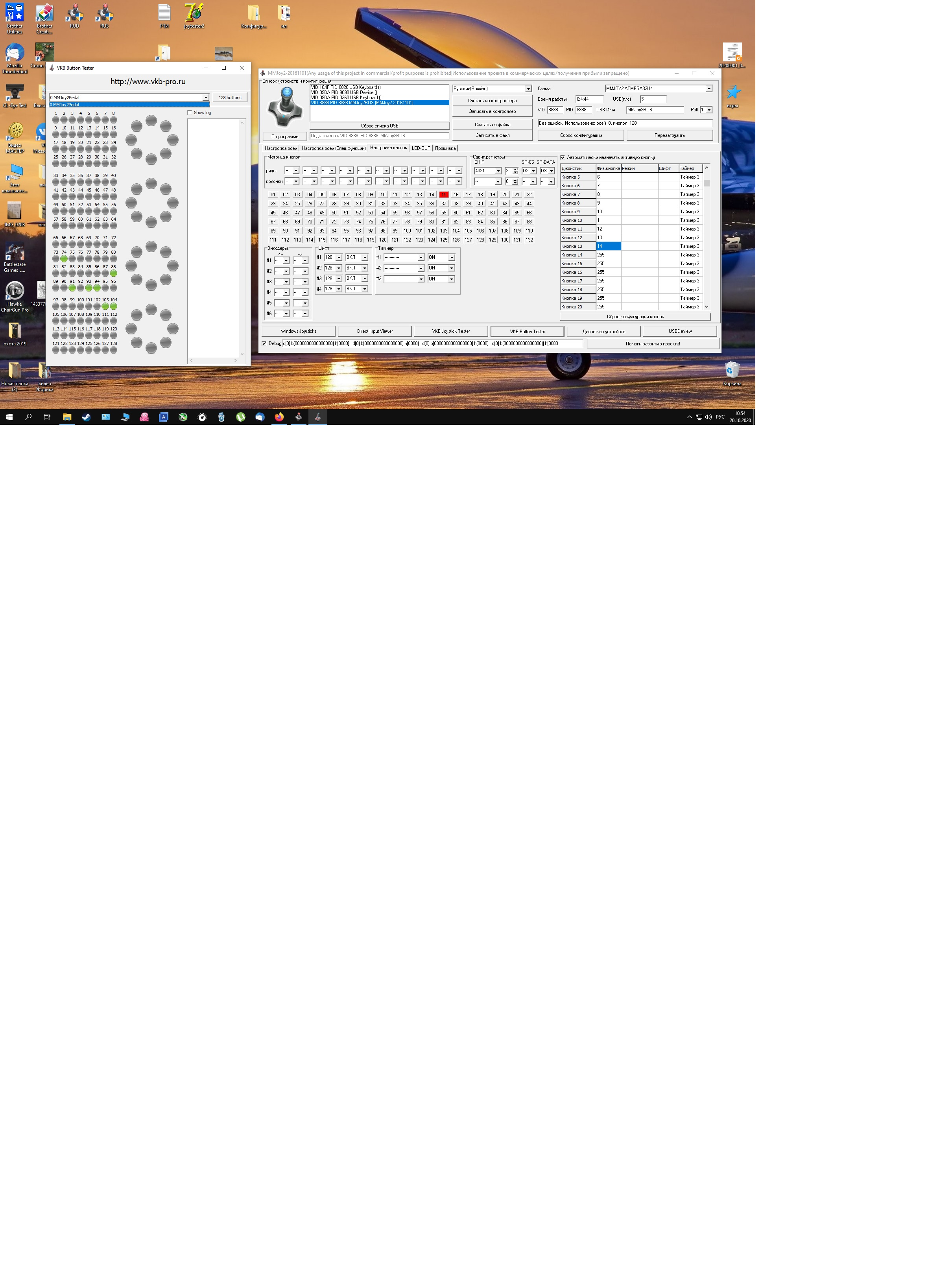

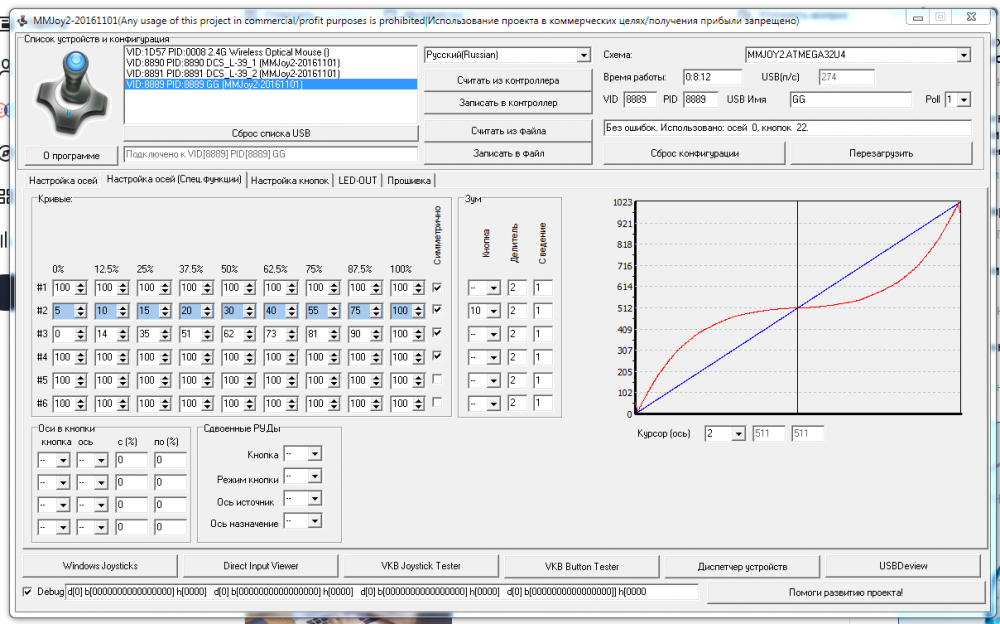

Здравствуйте!..Пытаюсь  назначить "зум" на вторую ось.Назначаю, записываю но почему то не работает.Может подскажете где "протупил".


Link to post
Share on other sites
1 час назад, koguch сказал:

 где "протупил".



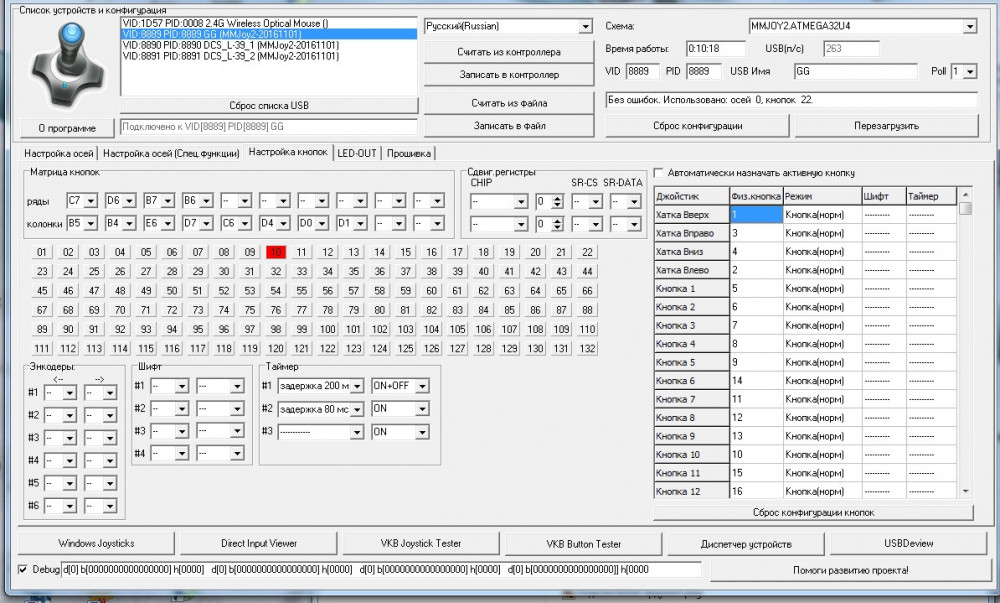

Закладку  Настройка кнопок не помешает увидеть.



Edited by Vumpel18
Link to post
Share on other sites
10 часов назад, solovey_kurskiy сказал:

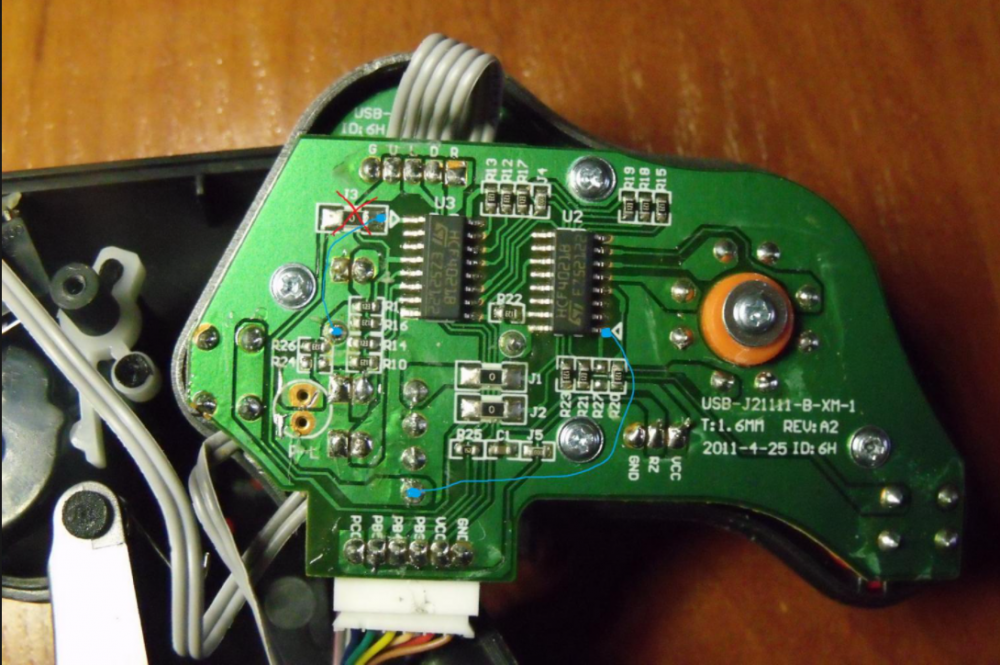

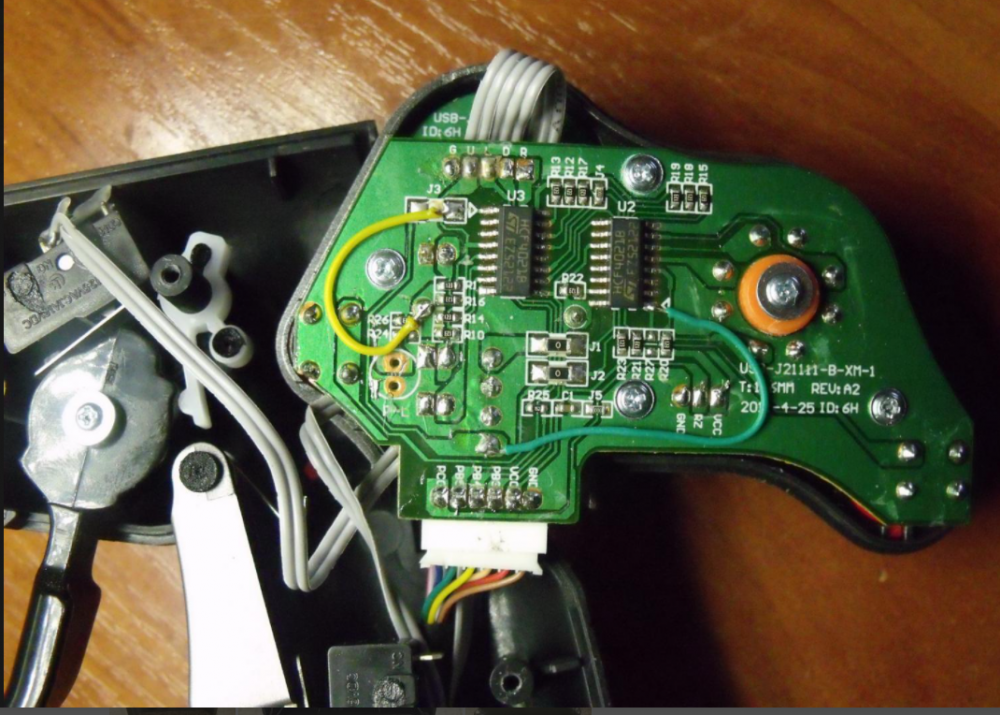

Всем доброго времени, уважаемые участники форума! Подскажите, нужно отпаять данную деталь? У меня версия Кобры М5 - 1.08.

Зачем?



10 часов назад, solovey_kurskiy сказал:

Что делать с осью рысканья на джостике? У меня есть педали от руля, хочу их использовать в качестве твиста, т.к. собрал напольник на ардуино с датчиками TLE 5010.

Где то была схема включения двух резисторов как одного.

Link to post
Share on other sites
14 часов назад, solovey_kurskiy сказал:

Что делать с осью рысканья на джостике? У меня есть педали от руля, хочу их использовать в качестве твиста, т.к. собрал напольник на ардуино с датчиками TLE 5010.



https://sites.google.com/site/mmjoyproject/avto-pedali

  • Like 1
  • Upvote 1
Link to post
Share on other sites
8 часов назад, Vumpel18 сказал:

Перепрограммируйте физическую кнопку, которая у Вас 14 на 10-ю.

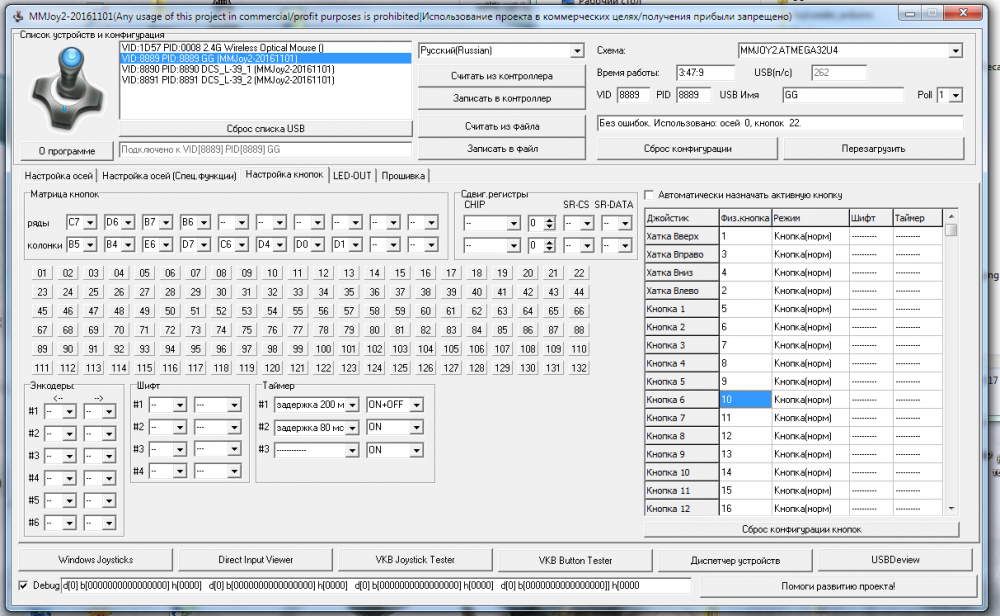

Если надо было сделать так, то к сожалению не заработало.


Link to post
Share on other sites
15 часов назад, Johnet сказал:

Что-то Вы меня запутали ))) Значит получается, что есть другая схема подключения? Значит нужен диодный мост 1N4148 (2 ШТ) и резистор r12 kOhm.

Link to post
Share on other sites
12.10.2020 в 11:32, Volgolet_34 сказал:

Всем здрасьте ) Подскажите, купил на али готовые датчики tle 5010. Нужно ли ставить подтягивающий резистор ?

Подтягивающие резисторы нужно подбирать в зависимости от расстояния до микроконтроллера. В этом посте можешь посмотреть схему, какие резисторы подтяжки установлены. R11 общий для всех TLE 5010, подключен на 4-ые ножки микросхем (сигнал MISO).

Link to post
Share on other sites
12.10.2020 в 08:32, Volgolet_34 сказал:

Всем здрасьте ) Подскажите, купил на али готовые датчики tle 5010. Нужно ли ставить подтягивающий резистор ?

На кЕтайских датчиках уже имеется подтяжка ,с ардуиной работают.

Edited by MYCYJIbMAHUH
  • Thanks 1
Link to post
Share on other sites

Меня хватило на 30 страниц ((.Понял что моих познаний в электроники мало.(желание не в счет).По этому прямые вопросы задам.

1. Будет это работать в МФС2020?

2.Джойстик делаю сам.(механика это мое ))). Поэтому с размерами электроники "не заморачиваюсь". Согласен на диодную матрицу.

3.Мне достаточно 8 осей и 18 кнопок.

Вопрос ...Кто нибуть может нарисовать схему как ардуино микро про, подключить, без платы сдвига резисторов ? Только кнопки , и сейчас только резисторы(аналоговые)но потом в перспективе TLE5010 ?Схему на 10й странице видел ,но....столько времени прошло ).

Link to post
Share on other sites
1 час назад, GenaS_UA сказал:

Меня хватило на 30 страниц ((.Понял что моих познаний в электроники мало.(желание не в счет).По этому прямые вопросы задам.

1. Будет это работать в МФС2020?

2.Джойстик делаю сам.(механика это мое ))). Поэтому с размерами электроники "не заморачиваюсь". Согласен на диодную матрицу.

3.Мне достаточно 8 осей и 18 кнопок.

Вопрос ...Кто нибуть может нарисовать схему как ардуино микро про, подключить, без платы сдвига резисторов ? Только кнопки , и сейчас только резисторы(аналоговые)но потом в перспективе TLE5010 ?Схему на 10й странице видел ,но....столько времени прошло ).



  • Upvote 2
Link to post
Share on other sites
14.10.2020 в 09:25, MYCYJIbMAHUH сказал:

Нашёл интересную зверюгу.



Эта зверюга для управления чем либо. Нам не подходит.

Мы снимаем показания с датчиков положения.

Link to post
Share on other sites


Приобрёл для дома мультимитер.   Такой же на работе служит верой и правдой не один год.

Измерение проходят в автоматическом режиме. Может найти скрытую проводку в стене.  Выключается тоже сми автоматически если не использовать.  6000 тысяч отсчтов точности.  Есть фонарик,  подсветка дисплея. На морозе до минус 20 работает исправно. На плиточный пол пол падал больше сотни раз с высоты около метра.

Могу показать функционал в коротком видео, если кого заинтересует

Edited by He6o
Link to post
Share on other sites

Не пойму что не так сделал. Собрал рус, прошил промикро, подключил ручку кобры и два датчика tle5010 с али. В винде отображается, но ни кнопки ни оси не работают и вылазит такая ошибка.... Кнопки загораются в конфигураторе, а в тестере нет, и название в тестере почему-то pedal хотя их уже давно нет.

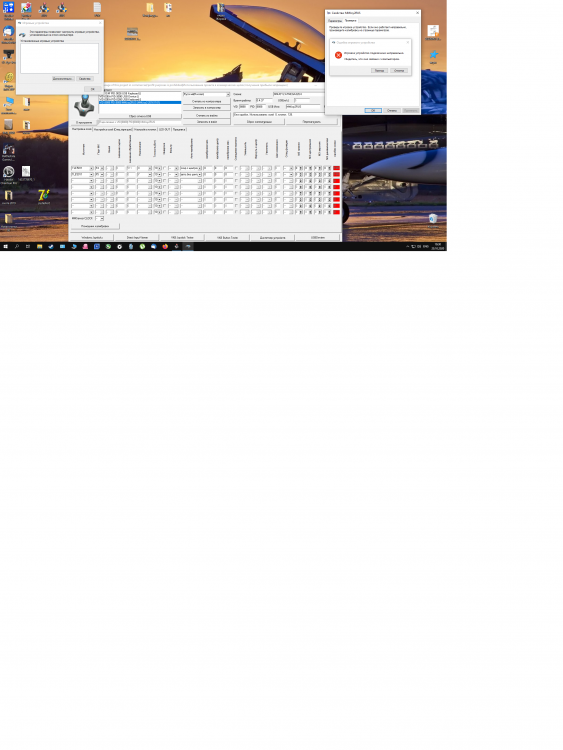

Так, с названием разобрался, вид пид изменил, ошибка подключения исчезла, но в тестерах по прежнему ничего не работает.



Edited by Volgolet_34
добавление
Link to post
Share on other sites
4 часа назад, Volgolet_34 сказал:

Блин, всю голову сломал, оказалось я по схеме TLE 5011 подключал, MISO не туда подпаял ))

Разве они не одинаковые?

Link to post
Share on other sites
3 часа назад, Volgolet_34 сказал:

Miso к ардуино по разному подключается.

 Одинаково. Так, как на китайской схеме и на всех остальных в этой ветке.

Link to post
Share on other sites

Уважаемые знатоки. Вопрос. Возможно ли посредством MMJOY2  связать rgb светодиод с аналоговой осью? Как пример - двигаем ось -светодиод меняет цвет . Три оси , например, три светодиода.

Link to post
Share on other sites
24 минуты назад, =AS=Ambroz сказал:

Уважаемые знатоки. Вопрос. Возможно ли посредством MMJOY2  связать rgb светодиод с аналоговой осью? Как пример - двигаем ось -светодиод меняет цвет . Три оси , например, три светодиода.

нативных (прямо вшитых в прошивку) способов нет.

Link to post
Share on other sites
11 часов назад, =AS=Ambroz сказал:

Уважаемые знатоки. Вопрос. Возможно ли посредством MMJOY2  связать rgb светодиод с аналоговой осью? Как пример - двигаем ось -светодиод меняет цвет . Три оси , например, три светодиода.

На FreeJoy планировалось такое, но пока не сделано.

Link to post
Share on other sites
20.10.2020 в 23:59, sergeype сказал:

 Одинаково. Так, как на китайской схеме и на всех остальных в этой ветке.

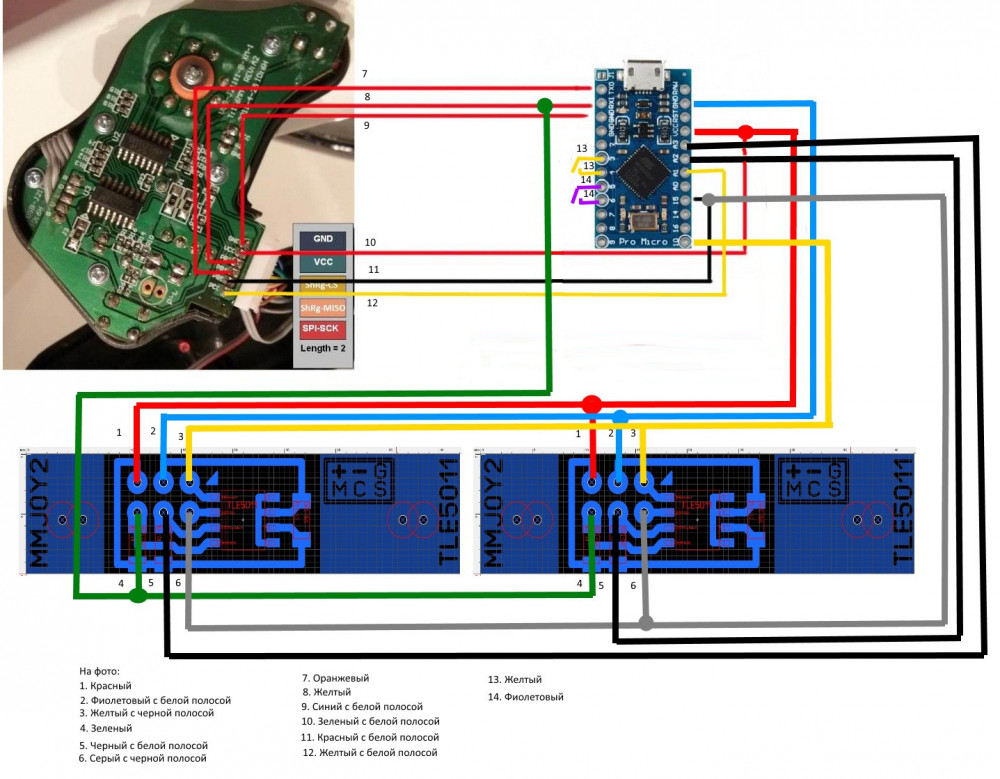

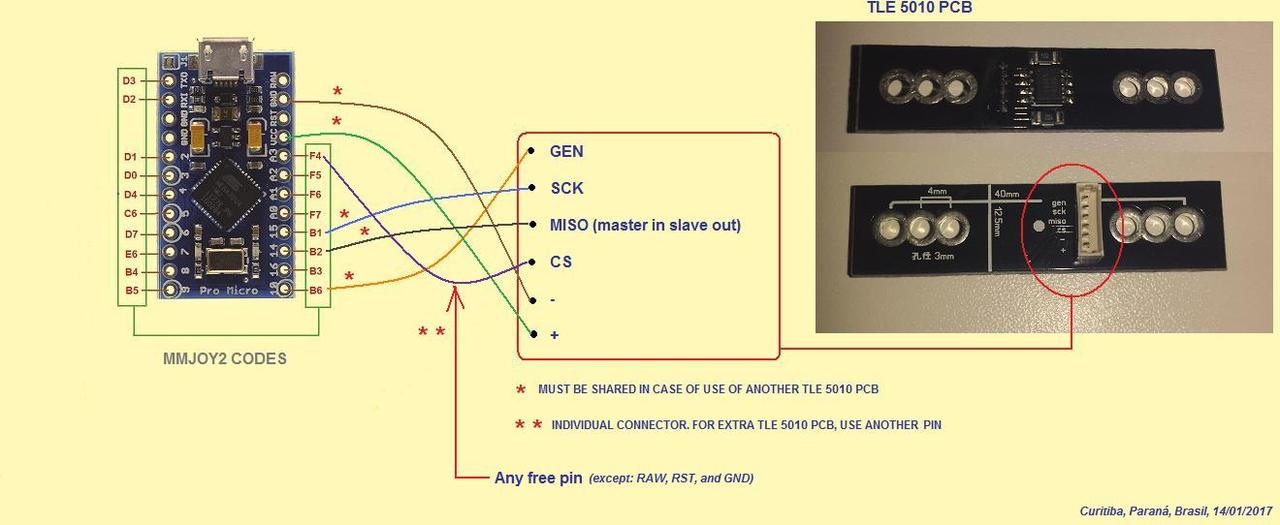

Выше две схемы. Подключение разное. Подключил как на верхней - не работает, как на нижней - работает.

Link to post
Share on other sites
1 час назад, Volgolet_34 сказал:

Выше две схемы. Подключение разное. Подключил как на верхней - не работает, как на нижней - работает.

Конечно. Потому что первая схема- неправильная; достаточно посмотреть на рисунок Pins_Sparkfun[promicro].PNG в папке "Pictures" дистрибутива MMJoy- там четко показано назначение выводов платы ПроМикро, и по-другому она работать не будет.

Link to post
Share on other sites
3 минуты назад, Volgolet_34 сказал:

Хочу собрать РУД. Есть один датчик ТЛЕ 5010 и два датчика кобры первой ревизии. Будут ли кобровские работать с MMJOY2 ?

Если MaRS, то нет.

Link to post
Share on other sites
28 минут назад, Volgolet_34 сказал:

Марсы вроде на второй ревизии, на первой и третьей магрезы ?

Верно.

Link to post
Share on other sites
