Arachna 9 Posted November 30, 2020 Share Posted November 30, 2020 (edited) По этой фотке не видно, как разведены кнопки. Только общее питание - VCC. Судя по фотке кнопок больше, чем выводов. Сделай фотку другой стороны. Edited November 30, 2020 by Arachna Link to post Share on other sites
=AS=Ambroz 1 Posted November 30, 2020 Share Posted November 30, 2020 22.10.2020 в 15:40, mega_mozg_13 сказал: нативных (прямо вшитых в прошивку) способов нет. Спасибо за ответ, уважаемый Мега Мозг... А есть ли способ индикации нажатия кнопок? Видел Вашу программку LEDControl.exe в архиве. Уж не она ли? Если да , то какие команды там прописывать? С уважением... Link to post Share on other sites
ROSS_TaTaPuH 458 Posted December 1, 2020 Share Posted December 1, 2020 5 часов назад, =AS=Ambroz сказал: Спасибо за ответ, уважаемый Мега Мозг... А есть ли способ индикации нажатия кнопок? Видел Вашу программку LEDControl.exe в архиве. Уж не она ли? Если да , то какие команды там прописывать? С уважением... Посмотрите ролики в ютьюб от Крусника по настройке лэд светодиодов. Ну а если же вам нужно кнопки чтоб отражалось конкретно, включил тумблер горит, отключил-не горит, то помоему достаточно подключить светодиоды на 5в в схему, тумблера, но лучше если есть параллельно независимые контакты, т.е второй ряд. Link to post Share on other sites
=AS=Ambroz 1 Posted December 1, 2020 Share Posted December 1, 2020 5 часов назад, ROSS_TaTaPuH сказал: Посмотрите ролики в ютьюб от Крусника по настройке лэд светодиодов. Ну а если же вам нужно кнопки чтоб отражалось конкретно, включил тумблер горит, отключил-не горит, то помоему достаточно подключить светодиоды на 5в в схему, тумблера, но лучше если есть параллельно независимые контакты, т.е второй ряд. да... спасибо, Этот ролик я видел. Конечно, параллельно независимые контакты, это понятно. Не все кнопки и тумблера имеют такие функции. А вот про программные возможности mmj-2 хотелось бы знать. Link to post Share on other sites
Vumpel18 1139 Posted December 1, 2020 Share Posted December 1, 2020 29.11.2020 в 17:49, Wolf_Kano сказал: Есть еще у кого мысли что тут можно сделать что бы все заработало? Использовать другой контроллер. Link to post Share on other sites
Wolf_Kano 0 Posted December 1, 2020 Share Posted December 1, 2020 3 часа назад, Vumpel18 сказал: Использовать другой контроллер. Мысль очень хорошая, но 7т.р. как то не завалялось Link to post Share on other sites
Vumpel18 1139 Posted December 1, 2020 Share Posted December 1, 2020 10 минут назад, Wolf_Kano сказал: Мысль очень хорошая, но 7т.р. как то не завалялось Есть и гораздо за меньшую сумму. Link to post Share on other sites
Wolf_Kano 0 Posted December 1, 2020 Share Posted December 1, 2020 1 час назад, Vumpel18 сказал: Есть и гораздо за меньшую сумму. например? Link to post Share on other sites
=SOVA=Teiger 218 Posted December 1, 2020 Share Posted December 1, 2020 7 минут назад, Wolf_Kano сказал: например? https://sites.google.com/site/mmjoyproject/kontrollery-sovmestimye-bazovye-platy Стоимость этого контроллера на АЛИ около 200 рублей. Link to post Share on other sites
Wolf_Kano 0 Posted December 1, 2020 Share Posted December 1, 2020 (edited) я на этой базе и делаю, переделываю имеющийся у меня, после буду механический делать джой и руд Edited December 1, 2020 by Wolf_Kano Link to post Share on other sites
=SOVA=Teiger 218 Posted December 1, 2020 Share Posted December 1, 2020 (edited) 1 минуту назад, Wolf_Kano сказал: я на этой базе и делаю, переделываю имеющийся у меня, после буду механический делать джой и руд Вот тут подробная схема: Edited December 1, 2020 by =SOVA=Teiger Link to post Share on other sites
Vumpel18 1139 Posted December 1, 2020 Share Posted December 1, 2020 20 минут назад, Wolf_Kano сказал: например? Defender CobraM5. Скрытый текст Плата контроллера NJoy32_v1_1 возможно с активацией в версию Pro, что мало вероятно. Два датчика D-MaRS продать, остальное раздать нуждающимся. Link to post Share on other sites
Wolf_Kano 0 Posted December 1, 2020 Share Posted December 1, 2020 43 минуты назад, Vumpel18 сказал: Defender CobraM5. Скрыть содержимое Плата контроллера NJoy32_v1_1 возможно с активацией в версию Pro, что мало вероятно. Два датчика D-MaRS продать, остальное раздать нуждающимся. думаю кстати взять 5 кобру, но есть ли смысл, можно накинуть 2 тысячи и взять что то получше, причем уже с отдельным рудом Link to post Share on other sites
Vumpel18 1139 Posted December 1, 2020 Share Posted December 1, 2020 2 часа назад, Wolf_Kano сказал: думаю кстати взять 5 кобру, но есть ли смысл, можно накинуть 2 тысячи и взять что то получше, причем уже с отдельным рудом Defender CobraM5 - донор, а не джойстик. Link to post Share on other sites
Komaroff 358 Posted December 1, 2020 Share Posted December 1, 2020 4 часа назад, Wolf_Kano сказал: думаю кстати взять 5 кобру На всякий пожарный напомню - не напутайте с версиями ("партиями"). 2 Link to post Share on other sites
Wolf_Kano 0 Posted December 2, 2020 Share Posted December 2, 2020 кстати кто на KMZ41 маг резах собирал? чет Искра не видит вообще её Link to post Share on other sites
=SOVA=Teiger 218 Posted December 2, 2020 Share Posted December 2, 2020 (edited) 01.12.2020 в 20:12, Wolf_Kano сказал: я на этой базе и делаю, переделываю имеющийся у меня, после буду механический делать джой и руд Вы именно на этой базе делаете? Sparkfun ProMicro MMJoy2? Я подозреваю что ваш контроллер "Искра" кроме процессора Atmega32u4 не имеет ничего общего для этой ветки. Поэтому вам советы особо не помогут. Только запутают. Вы задаете вопросы по поводу магрезов KMZ41... ответ на ваш вопрос изначально дан в самом начале ветки... Дальнейшее некоммерческое развитие ММджоя2 закончено. Далее МегаМозг уже работает и развивает это направление в VPC на коммерческой основе... Но и нас простых парней не забывает и не игнорирует. За что ему уважение огромное (настоящий мужик). Нам (самодельщикам) и этого за глаза хватает! Edited December 2, 2020 by =SOVA=Teiger Link to post Share on other sites
ROSS_TaTaPuH 458 Posted December 2, 2020 Share Posted December 2, 2020 1 час назад, Wolf_Kano сказал: кстати кто на KMZ41 маг резах собирал? чет Искра не видит вообще её возможно и видит, расстояние между магнитом и кмз41 не более 3мм попробуйте. Link to post Share on other sites
Wolf_Kano 0 Posted December 2, 2020 Share Posted December 2, 2020 (edited) 22 минуты назад, ROSS_TaTaPuH сказал: возможно и видит, расстояние между магнитом и кмз41 не более 3мм попробуйте. пробовал даже в плотную, ноль эмоции, у меня подозрение что саму KMZ не правильно с позиционировал и не так спаял, ключ не стоит на микросхеме зато с кнопками разобрался наконец то, осталось ось на руде на маг рез поменять и снова в космос Edited December 2, 2020 by Wolf_Kano Link to post Share on other sites
Swift_CCCP 1088 Posted December 2, 2020 Share Posted December 2, 2020 Где магниты под TLE5010 купить. Дайте актуальную ссылку. Спасибо. Link to post Share on other sites
Swift_CCCP 1088 Posted December 2, 2020 Share Posted December 2, 2020 Спасибо. Уже нашел. Link to post Share on other sites
Economist 282 Posted December 3, 2020 Share Posted December 3, 2020 13 часов назад, Swift_CCCP сказал: Спасибо. Уже нашел. Классический пост )). Такссылкубы 1 Link to post Share on other sites
-=RedS=-Waler 231 Posted December 11, 2020 Share Posted December 11, 2020 20.10.2020 в 10:30, Volgolet_34 сказал: С кнопками тоже разобрался. Оси не работают. Китайские датчики точно с MMjoy2 работают ? А как с кнопками разобрались? Link to post Share on other sites

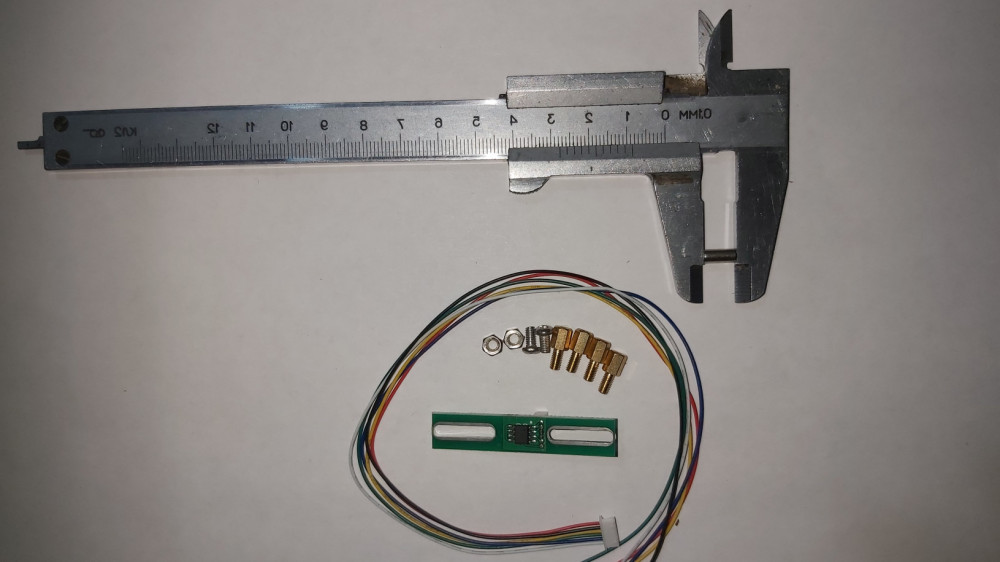

MYCYJIbMAHUH 712 Posted December 15, 2020 Share Posted December 15, 2020 (edited) Китайские тролли с Али стали присылать датчики TLE с магнитами длинной 9мм и парой одинаковых стоек.Раньше одна пара стоек была высокая. Edited December 15, 2020 by MYCYJIbMAHUH Link to post Share on other sites
-DED-Ron 751 Posted December 15, 2020 Share Posted December 15, 2020 Ого, штангель для левшей в жизни не видел . 1 Link to post Share on other sites
MYCYJIbMAHUH 712 Posted December 15, 2020 Share Posted December 15, 2020 Дело не в штангеле,а в камере сасунга)). ещё и одна гайка без резьбы))). 2 Link to post Share on other sites
Void 478 Posted December 15, 2020 Share Posted December 15, 2020 намагниченность правильная? не представляю себе монтаж такого магнита Link to post Share on other sites
MYCYJIbMAHUH 712 Posted December 15, 2020 Share Posted December 15, 2020 21 минуту назад, Void сказал: намагниченность правильная? не представляю себе монтаж такого магнита Лично ещё не проверил.От магнита ножовкой по металлу отрежу с краёв таблетки по 2-3мм.Ножовкой надо потихоньку чтобы не нагреть магнит.Пробовал на точиле магнит сточить,после нагрева исчезли все намагниченности))). А вот таблетку аксиальной намагниченности раскусывал на четыре части и кусочки клеил на двухкомпонентный клей.Оси работают адекватно. 1 Link to post Share on other sites
TENTURA 12 Posted December 15, 2020 Share Posted December 15, 2020 56 минут назад, Void сказал: намагниченность правильная? не представляю себе монтаж такого магнита Что значит правильная намагниченность? У меня работает магнит аксиальный, вставленный в прорезь оси.Чем диаметрально намагниченный лучше? Link to post Share on other sites
Void 478 Posted December 15, 2020 Share Posted December 15, 2020 27 минут назад, TENTURA сказал: Что значит правильная намагниченность? У меня работает магнит аксиальный, вставленный в прорезь оси.Чем диаметрально намагниченный лучше? TLE реагирует на поворот МП, должна быть диаметральная Link to post Share on other sites
TENTURA 12 Posted December 15, 2020 Share Posted December 15, 2020 5 минут назад, Void сказал: TLE реагирует на поворот МП, должна быть диаметральная Тогда почему работает аксиальный магнит? Или он работает хуже чем диаметральный? Link to post Share on other sites
Void 478 Posted December 15, 2020 Share Posted December 15, 2020 возможно ты его сориентировал как диаметральный Link to post Share on other sites
=IRSS=CV72 133 Posted December 15, 2020 Share Posted December 15, 2020 У меня прекрасно работает прямоугольный магнит из дисковода. тут главное правильно его соориентировать относительно датчика (узкой гранью). Просто с круглым магнитом с диаметральной намагниченностью это проще всего сделать. 2 Link to post Share on other sites
TENTURA 12 Posted December 15, 2020 Share Posted December 15, 2020 21 минуту назад, =IRSS=CV72 сказал: У меня прекрасно работает прямоугольный магнит из дисковода. тут главное правильно его соориентировать относительно датчика (узкой гранью). Просто с круглым магнитом с диаметральной намагниченностью это проще всего сделать. Ну да,развернул его бочком и все заработало с первого раза. Link to post Share on other sites
Alator 220 Posted December 16, 2020 Share Posted December 16, 2020 (edited) 14 часов назад, TENTURA сказал: Чем диаметрально намагниченный лучше? Будет большее количество отсчетов при одинаковом угле поворота. Я тоже сначала поставил магниты "какие были", потом приехали диаметральные. Цифры не помню, но количество "сырых" отсчётов на ось в программе для настройки/калибровки увеличилось чуть ли не в три раза.... Но джой работал с обоими вариантами магнитов без вопросов. Edited December 16, 2020 by Alator Link to post Share on other sites
TENTURA 12 Posted December 16, 2020 Share Posted December 16, 2020 1 час назад, Alator сказал: Будет большее количество отсчетов при одинаковом угле поворота. Я тоже сначала поставил магниты "какие были", потом приехали диаметральные. Цифры не помню, но количество "сырых" отсчётов на ось в программе для настройки/калибровки увеличилось чуть ли не в три раза.... Но джой работал с обоими вариантами магнитов без вопросов. Если есть такая разница, значит есть смысл поменять. Link to post Share on other sites
=IRSS=CV72 133 Posted December 16, 2020 Share Posted December 16, 2020 Про разное количество отсчетов подтверждаю. У меня и те и те есть-экспериментировал. Link to post Share on other sites

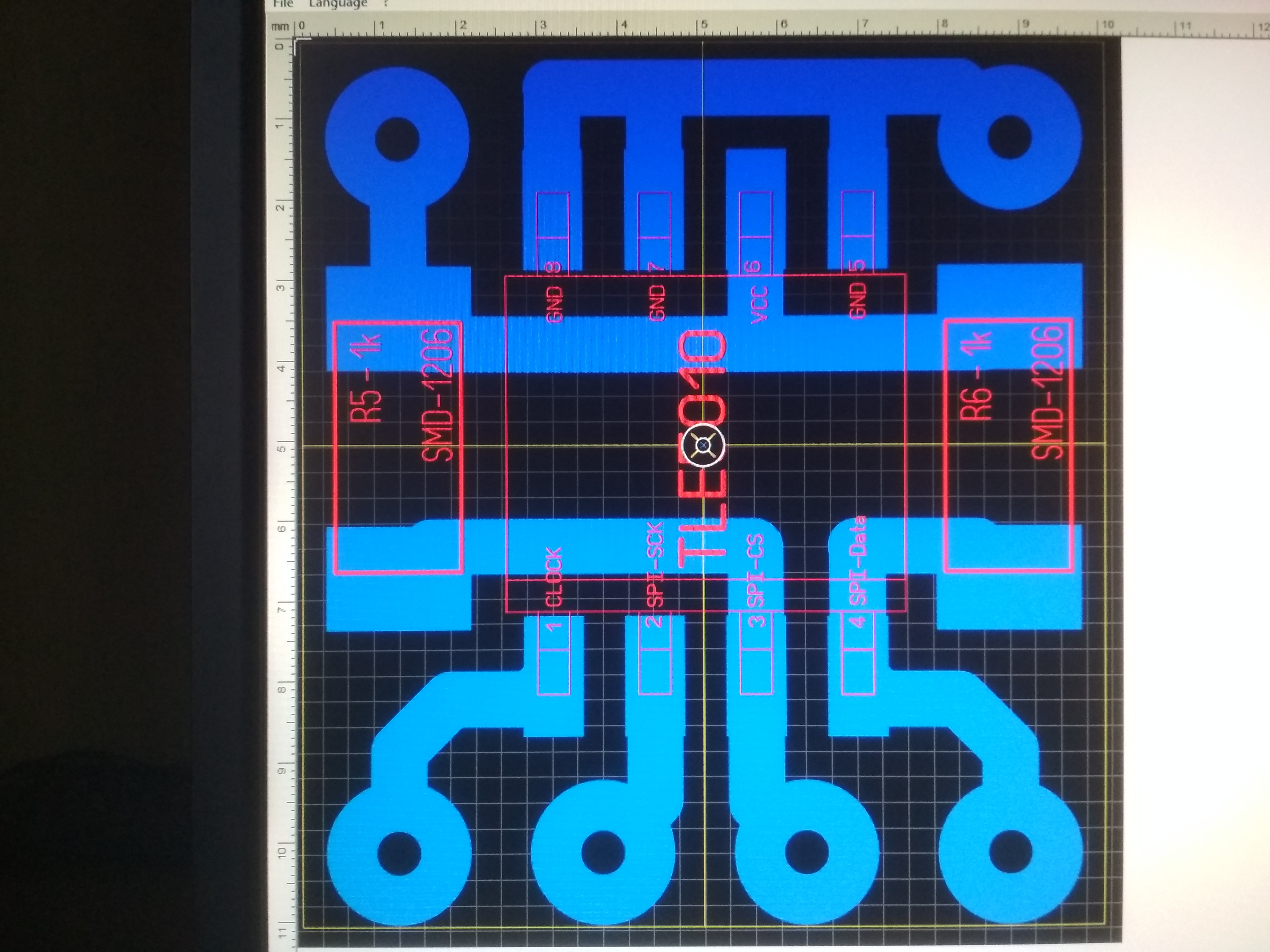

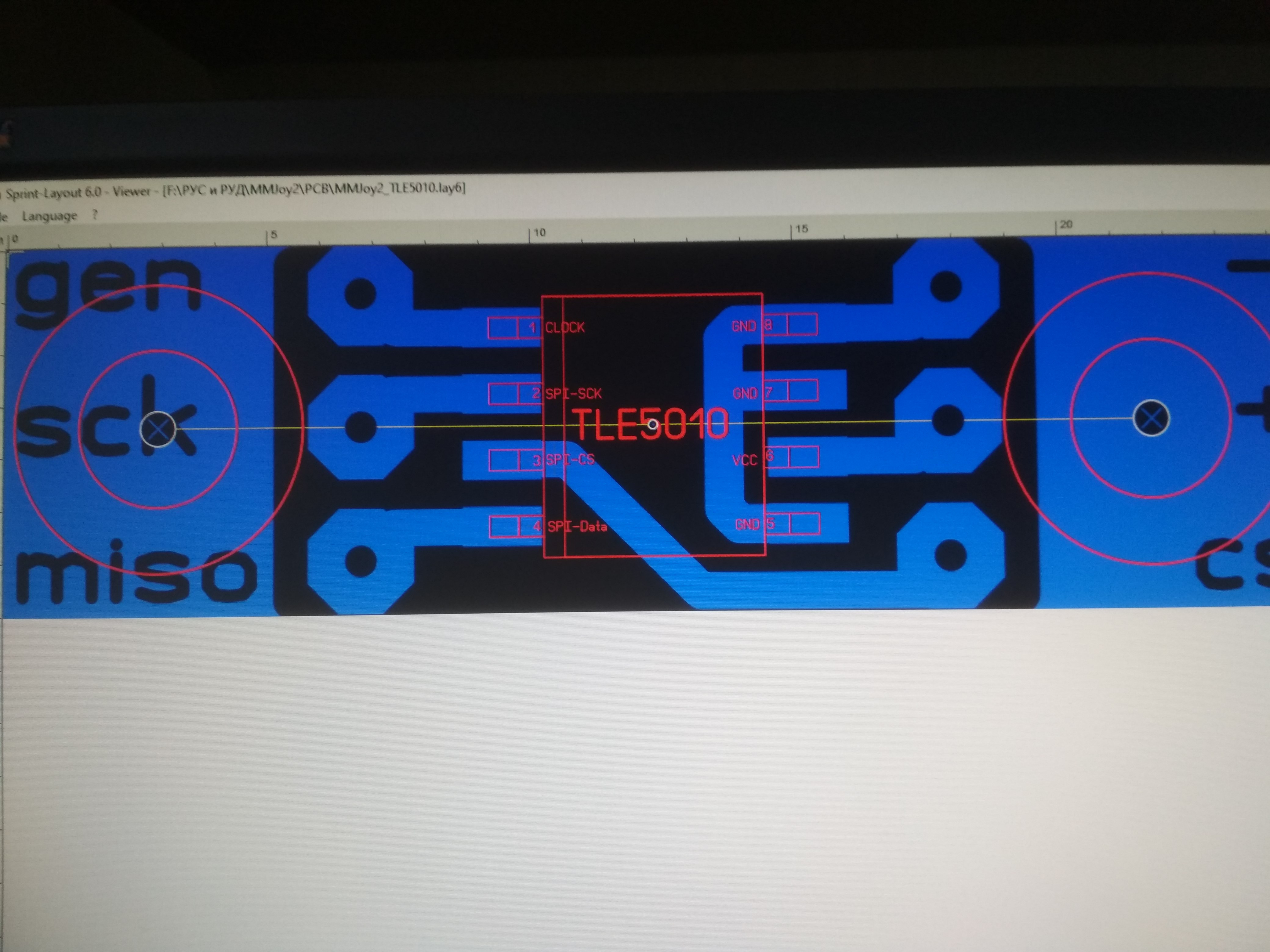

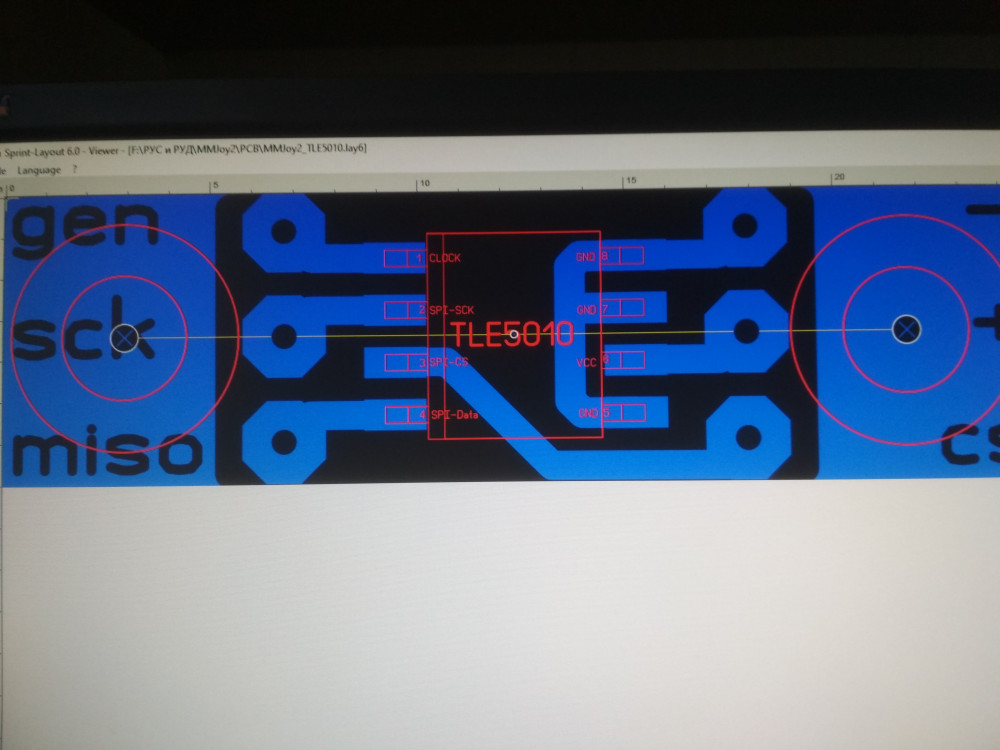

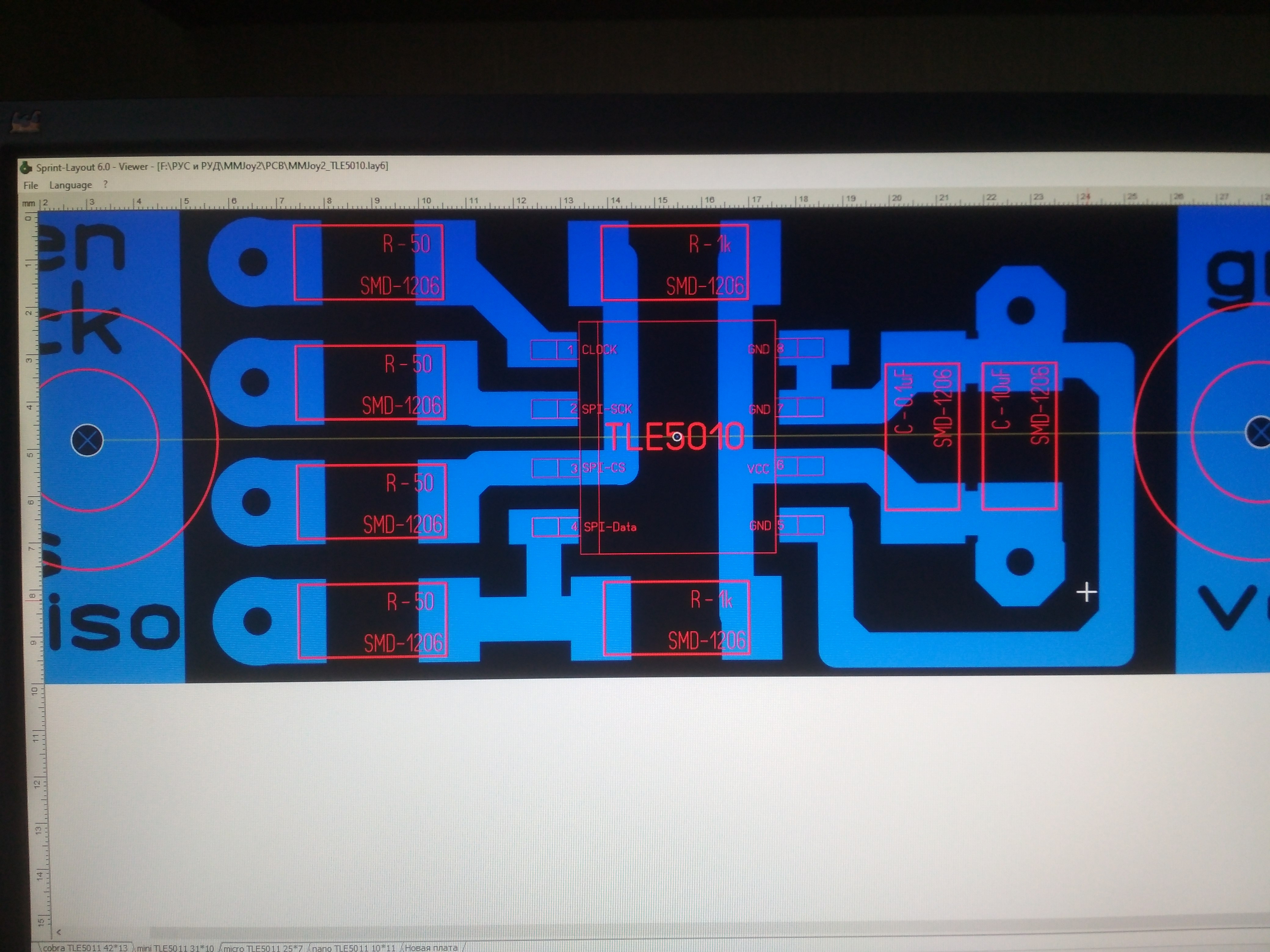

GenaS_UA 4 Posted December 24, 2020 Share Posted December 24, 2020 (edited) Уважаемые , посоветуйте .Три изображения... 1.TLE5010 на плате без "сопутствующих" кондесаторов и резисторов. 2 ...с двумя резисторами. 3...много всего) Делаю сам (без опыта в электронике) джой (самоделка , размер электроники не критичен) ,как правильно выбрать ,схему ,принцип. Будет ли ТЛЕ 5010 работать с Ардуино напрямую без всяких резисторов и конденсаторов? Edited December 24, 2020 by GenaS_UA Link to post Share on other sites
Vumpel18 1139 Posted December 24, 2020 Share Posted December 24, 2020 30 минут назад, GenaS_UA сказал: Уважаемые , посоветуйте .Три изображения... 1.TLE5010 на плате без "сопутствующих" кондесаторов и резисторов. 2 ...с двумя резисторами. 3...много всего) Делаю сам (без опыта в электронике) джой (самоделка , размер электроники не критичен) ,как правильно выбрать ,схему ,принцип. Будет ли ТЛЕ 5010 работать с Ардуино напрямую без всяких резисторов и конденсаторов? Не будет. Link to post Share on other sites
GenaS_UA 4 Posted December 24, 2020 Share Posted December 24, 2020 1 час назад, Vumpel18 сказал: Не будет. Понял. Зачем тогда в РСВ файле , в ЛУА6 формате ,присутствует такая схема для травления?) Я не придираюсь , хотел только узнать . Посоветуйте какую плату правильно использовать?. Link to post Share on other sites
