Опубликовано: (изменено)
4 минуты назад, GenaS_UA сказал:

Понял.

 Зачем тогда в РСВ файле , в ЛУА6 формате ,присутствует  такая схема для травления?)

Я не придираюсь , хотел только узнать . Посоветуйте какую плату правильно использовать?.

Схем на просторах очень много.

Только кто даёт гарантию что они все рабочие ?

С полным или частичным заполнением.

Скрытый текст

Рекомендую с полным, что в дальнейшем избавит Вас от неприятных моментов когда датчик не желает работать.



Изменено пользователем Vumpel18
Опубликовано: (изменено)

Спасибо всем кто ответил. Я определился с платой.

Ещё одна просьба , как правильно произносить (для продавцов) названия наминала ,резистора R-50?

Сильно не бейте ,в электронике нуб.))))


Изменено пользователем GenaS_UA
Опубликовано: (изменено)
1 час назад, GenaS_UA сказал:

Спасибо всем кто ответил. Я определился с платой.

Ещё одна просьба , как правильно произносить (для продавцов) названия наминала ,резистора R-50?

Сильно не бейте ,в электронике нуб.))))

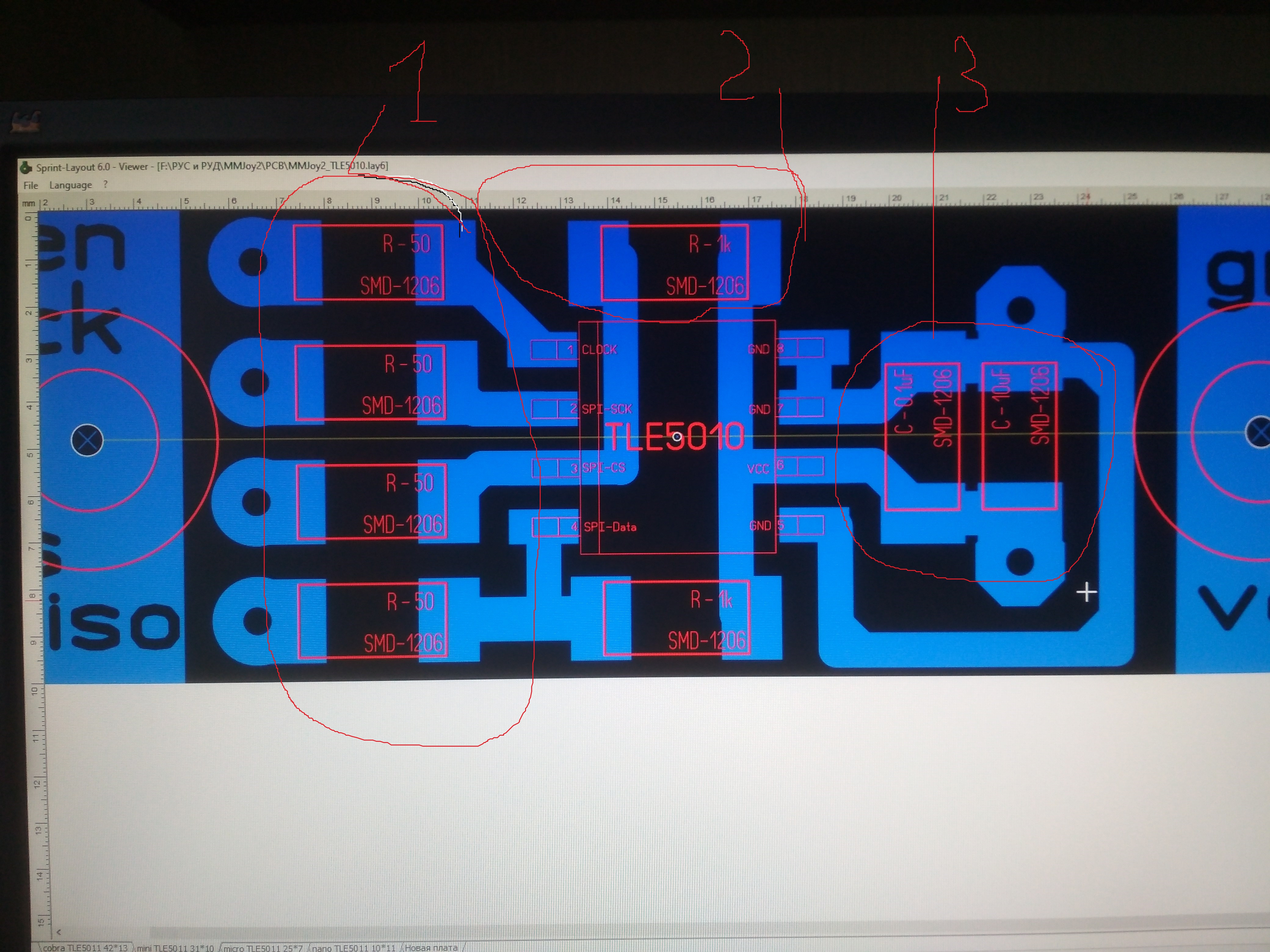

Самое простое... Показать продавцу в магазине это фото. Он сообразит.

Для справки: Все детали в корпусе SMD-1206 - это тип и размер корпуса... R-50 = резистор 50 Ом... R-1k = сопротивление на 1 кОм... С-0,1... конденсатор 0,1 микрофарад... С-10... = кондер на 10 мкФ.

Изменено пользователем =SOVA=Teiger
Опубликовано: (изменено)

Уважаемый =SOVA=спасибо Вам за краткий и понятный ответ на мой вопрос.

К сожалению продавцы на радиорынку с показом этого фота впадают в "ступор"(.

Изменено пользователем GenaS_UA
  • ХА-ХА 1
Опубликовано:

Не тот продавец нынче пошёл.

Вам просто не повезло с продавцом.

Опубликовано:

Я заказал такие. Купил AS5600, они были в комплекте. С TLE5010 работают.

Теперь взял 6 на 2,5

Опубликовано:

насколько я понимаю, они работают на 3.3 В, а не на 5 В. Им надо ещё резистор втыкать, не?

Опубликовано:

TLE5010 питание 4.5 - 5.5V

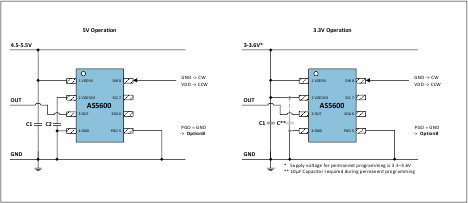

AS5600 питание 3.0 - 3.6 или 4.5 - 5.5V, в зависимости от схемы подключения.




Опубликовано: (изменено)

Сборку 3,3В (белая) легко перевести на 5 В. Достаточно перерезать перемычку между 1 и 2 выводами. Резистором здесь не обойтись. Зеленая, да, именно на 5В.

Нам нужно именно 5В. Всё устройство питается от USB, где 5В.

Изменено пользователем Arachna
Опубликовано:
2 минуты назад, =N=Bonaparte сказал:

Подскажите данный шильд NANO     подходойдет к Pro Micro ?

 Нет.

  • Поддерживаю! 1
Опубликовано: (изменено)
15 минут назад, sergeype сказал:

 Нет.

ни как не припаять?

Изменено пользователем =N=Bonaparte
Опубликовано:

Ша шильде  Нано 30 пинов,а на ардуине 24.Разводка шильда  также отличается от разводки ардуины.

  • Спасибо! 1
  • Поддерживаю! 1
Опубликовано:
57 минут назад, =N=Bonaparte сказал:

ни как не припаять?

Смотря для каких целей. Если использовать шилд от Нано как размножитель штырьков (на шилде там вижу группы по 3 штырька, из которых одни сигнальный и два питание), то пожалуй можно и совместить, если очень надо. Судя по сравнению схем Нано и Леонардо, надо на шиде Нано перерезать дорожку цепи Reset ("RST") между площадками RX и GND снизу платы шилда. Лишние, по сравнению с Леонардо, контакты останутся незадействованными.

Но пока особого смысла не вижу, т.к. в шилде для ММДжой2 размножать надо сигнальные контакты (если для цифровых расширений), а не только питание.

Опубликовано:
10 минут назад, Komaroff сказал:

Смотря для каких целей. Если использовать шилд от Нано как размножитель штырьков (на шилде там вижу группы по 3 штырька, из которых одни сигнальный и два питание), то пожалуй можно и совместить, если очень надо. Судя по сравнению схем Нано и Леонардо, надо на шиде Нано перерезать дорожку цепи Reset ("RST") между площадками RX и GND снизу платы шилда. Лишние, по сравнению с Леонардо, контакты останутся незадействованными.

Но пока особого смысла не вижу, т.к. в шилде для ММДжой2 размножать надо сигнальные контакты (если для цифровых расширений), а не только питание.



Уважаемый нарисуй на картинке , какие дорожки на шиде Нано перерезать дорожку цепи Reset ("RST") между площадками RX и GND снизу платы шилда?

спасибо за ответ




Опубликовано: (изменено)
26 минут назад, =N=Bonaparte сказал:

какие дорожки на шиде Нано перерезать дорожку цепи Reset ("RST") между площадками RX и GND снизу платы шилда?

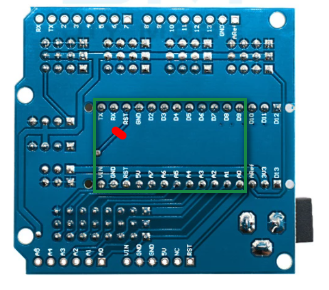

Красным цветом - эту дорожку надо перерезать.

Зеленым цветом - на эти контакты устанавливать плату Леонардо Про Микро.

Маркировка сигнальных контактов на этом шилде не совпадает с маркировкой Леонардо. Функционально - можно использовать контакты в соответствии с назначением контактов Леонардо. TX и RX совпадают, на них можно ориентироваться при установке Леонардо на этот шилд.

Дисклеймер: все смотрел по фотке и схемам Нано/Леонардо. На практике не проверял.

Изменено пользователем Komaroff
  • Спасибо! 1
Опубликовано:

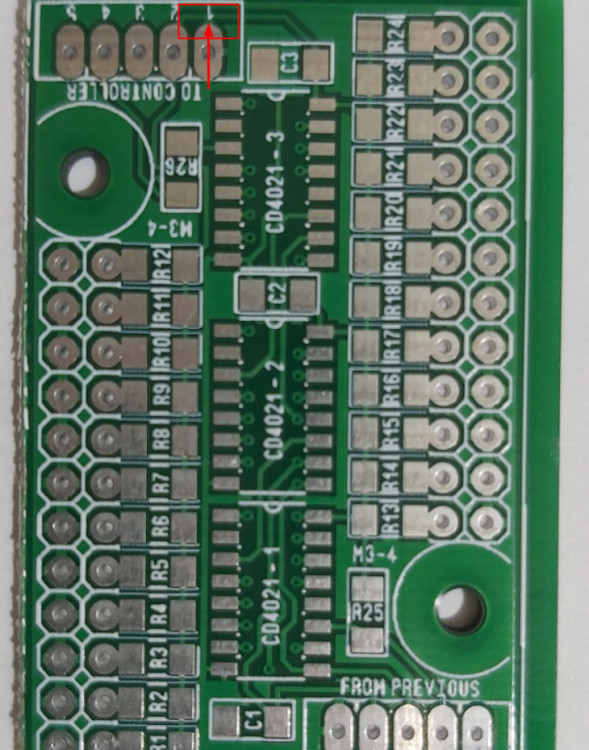

Запаял такой шильд сдвиговых регистров.При подключении к шильду с ардуиной,ардуина вырубалась.Просветил на лампочке дорожки и нашёл перемычку.Замкнуты пины GND и VCC.Нужно перецарапать перемычку и шильд становится рабочим.Провозился весь световой день пока нашёл в чём была причина.

1224619046_bandicam2021-01-0518-40-33-724.thumb.jpg.cbe21046786a17577b8b46d701e1f6ba.jpg

  • Нравится 1
  • Спасибо! 1
Опубликовано:
7 минут назад, MYCYJIbMAHUH сказал:

Запаял такой шильд сдвиговых регистров.При подключении к шильду с ардуиной,ардуина вырубалась.Просветил на лампочке дорожки и нашёл перемычку.Замкнуты пины GND и VCC.Нужно перецарапать перемычку и шильд становится рабочим.Провозился весь световой день пока нашёл в чём была причина.

1224619046_bandicam2021-01-0518-40-33-724.thumb.jpg.cbe21046786a17577b8b46d701e1f6ba.jpg

Имеются две такие платки сдвиговых регистров, при подключении к ардуинке проблем нет, все кнопки норм отрабатывают, но завтра проверю есть ли там мычка между этими входами.

Опубликовано:
3 минуты назад, ROSS_TaTaPuH сказал:

Имеются две такие платки сдвиговых регистров, при подключении к ардуинке проблем нет, все кнопки норм отрабатывают, но завтра проверю есть ли там мычка между этими входами.

Я заказывал кЕтайцам производство плат.На шильде ардуины тоже есть ненужные четыре  перемычки.VCC&F4. GND&VCC. GND&D2. GND&D3.

Опубликовано:
Только что, MYCYJIbMAHUH сказал:

Я заказывал кЕтайцам производство плат.На шильде ардуины тоже есть ненужные четыре  перемычки.VCC&F4. GND&VCC. GND&D2. GND&D3.

За ними, блин нужен глаз да глаз, скорость+дешефизна= брак 10%

Опубликовано:

Просветил свои платки, все нормально.

Спасибо за наводку?.


Опубликовано:
10 минут назад, Gelmec сказал:

Просветил свои платки, все нормально.

Спасибо за наводку?.


Возможно я проклят!

  • ХА-ХА 1
Опубликовано:
25 минут назад, ROSS_TaTaPuH сказал:

За ними, блин нужен глаз да глаз, скорость+дешефизна= брак 10%

Уважаемые коллеги.

Не в производителе дело, а в исходниках, которые Вы отправляете для заказа.

Что отправили то Вам и изготовят.

Не верьте в опцию предварительная проверка.

Они не ведают и не понимают, что принимают к заказу.

Вся ответственность на заказчике.

Скрытый текст

Обычно это случается из-за многократного копирования исходных файлов, открытия с помощью пиратки.

Нужны первоисточники от многоуважаемого capitanblood.

Скрытый текст

Не поленился.

Завел другую машину и проверился.

На перво исходниках (их было два) все без упоминаемых ошибок.

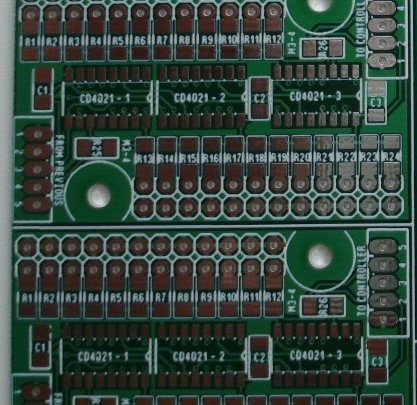

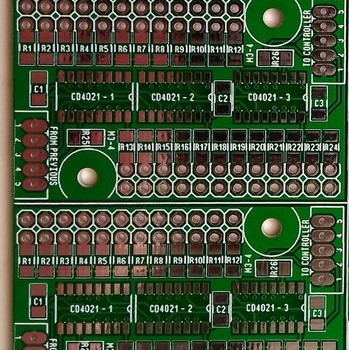

1047041764_MMJOY2Rev_Aa.jpg.53b470d22fb7aa0982f658b60a2041f1.jpg1427537695_MMJOY2Rev_Ba.jpg.3251ae5624cbee37e18a774c64ed985b.jpg



NB !!!  NB !!!

Скрытый текст

Бесплатный сыр бывает только в мышеловке.



  • ХА-ХА 1
Опубликовано:
02.01.2021 в 12:27, Arachna сказал:

Сборку 3,3В (белая) легко перевести на 5 В. Достаточно перерезать перемычку между 1 и 2 выводами. Резистором здесь не обойтись. Зеленая, да, именно на 5В.

Нам нужно именно 5В. Всё устройство питается от USB, где 5В.

мммм, а если VCC через понижающую 5-3.3В платку прогнать? Что-нибудь вот такого типа?

Опубликовано:

Уважаемые , кто-нибудь знает про такое? После установки и прошивки Ардуино,перестал работать опентрек  (правда на 100% неуверен что именно после) .Камера PS3 не видит инфракрасные диоды.В низу справа в разделе "УСБ..

Как-то там" напротив камеры светится красный кружок. Читал что такое надо "срочно лечить". Чтобы предпринять , а то без обзора туго.

Опубликовано:
19 часов назад, unhappytroll сказал:

мммм, а если VCC через понижающую 5-3.3В платку прогнать?

А потом перед контроллером сигнал с датчика обратно усиливать, чтобы не потерять треть отсчетов АЦП? Правда, работать будет и без усиления, но смысл есть, только если зачем-то закуплена куча трехвольтовых плат с Али. И на них проще перерезать перемычку...

Опубликовано:
7 часов назад, GenaS_UA сказал:

Уважаемые , кто-нибудь знает про такое? После установки и прошивки Ардуино,перестал работать опентрек  (правда на 100% неуверен что именно после) .Камера PS3 не видит инфракрасные диоды.В низу справа в разделе "УСБ..

Как-то там" напротив камеры светится красный кружок. Читал что такое надо "срочно лечить". Чтобы предпринять , а то без обзора туго.

эммммм. питания не хватает? подключить через внешний хаб с БП?

Опубликовано:

Обычный потенциометр В10К подцепил через сдвиговый регистр как кнопку.Средняя нога -GND,крайние ноги кнопка.Работает как две кнопки.

Можете сами проверить,

B10K линейный мини потенциометр | Pedal-Parts.com

  • Нравится 1
Опубликовано:

Уважаемые знатоки, внимание вопрос:

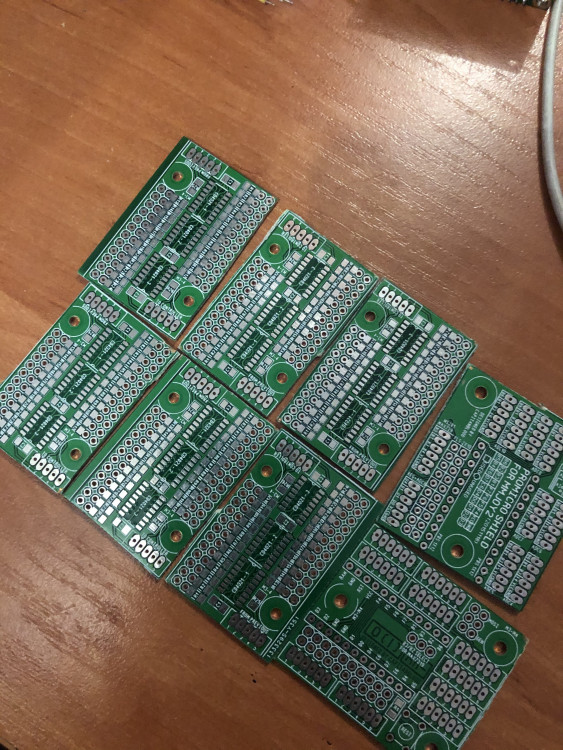

Где-нибудь или у кого-нибудь можно приобрести готовые платы для регистров и тле-шек? Желательно в Москве)

Заранее спасибо за ответ!

Опубликовано: (изменено)
2 часа назад, screw_mtb сказал:

Уважаемые знатоки, внимание вопрос:

Где-нибудь или у кого-нибудь можно приобрести готовые платы для регистров и тле-шек? Желательно в Москве)

Заранее спасибо за ответ!

Много кто может Вас выручить.Но мы не из Масквабада.





Изменено пользователем MYCYJIbMAHUH
  • Поддерживаю! 1
Опубликовано:

Всех приветствую и поздравляю с пршедшими праздниками!

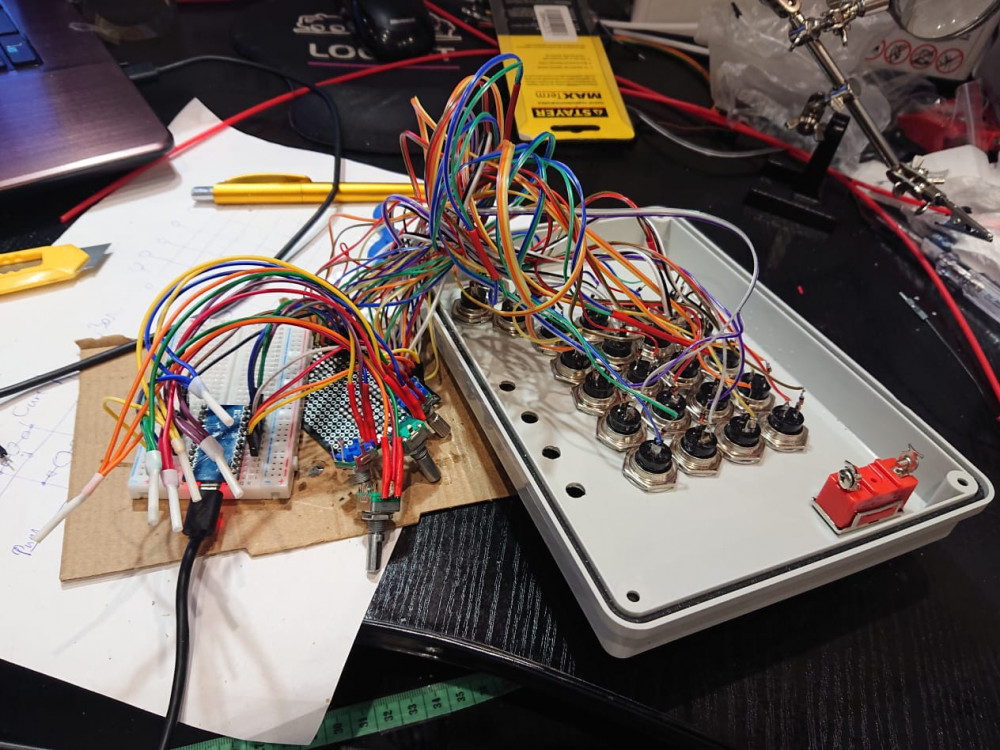

Работаю над поделкой на базе pro micro и mmjoy2 v20161101.

Сейчас через матрицу кнопок подключено 4 энкодера и 24 кнопки.

В самом настройщике все кнопки привязаны как button norm. И каждая при нажатии подсвечивается красным. Однако, в vkb тестер три кнопки работают не так, как остальные: одна всегда "замкнута", две другие при нажатии и удержании отрабатывают сразу вкл-выкл.

Подскажите, где искать косяк?



Опубликовано:
3 часа назад, Pilot27 сказал:

Всех приветствую и поздравляю с пршедшими праздниками!

Работаю над поделкой на базе pro micro и mmjoy2 v20161101.

Сейчас через матрицу кнопок подключено 4 энкодера и 24 кнопки.

В самом настройщике все кнопки привязаны как button norm. И каждая при нажатии подсвечивается красным. Однако, в vkb тестер три кнопки работают не так, как остальные: одна всегда "замкнута", две другие при нажатии и удержании отрабатывают сразу вкл-выкл.

Подскажите, где искать косяк?



Возможно неправильно прописали ряды и колонки.Проверьте подключение и распайку проводов.



Опубликовано:
3 часа назад, Pilot27 сказал:

Всех приветствую и поздравляю с пршедшими праздниками!

Работаю над поделкой на базе pro micro и mmjoy2 v20161101.

Сейчас через матрицу кнопок подключено 4 энкодера и 24 кнопки.

В самом настройщике все кнопки привязаны как button norm. И каждая при нажатии подсвечивается красным. Однако, в vkb тестер три кнопки работают не так, как остальные: одна всегда "замкнута", две другие при нажатии и удержании отрабатывают сразу вкл-выкл.

Подскажите, где искать косяк?








Что за кнопки есть артикул или название полное?

Опубликовано:

Доброго дня.

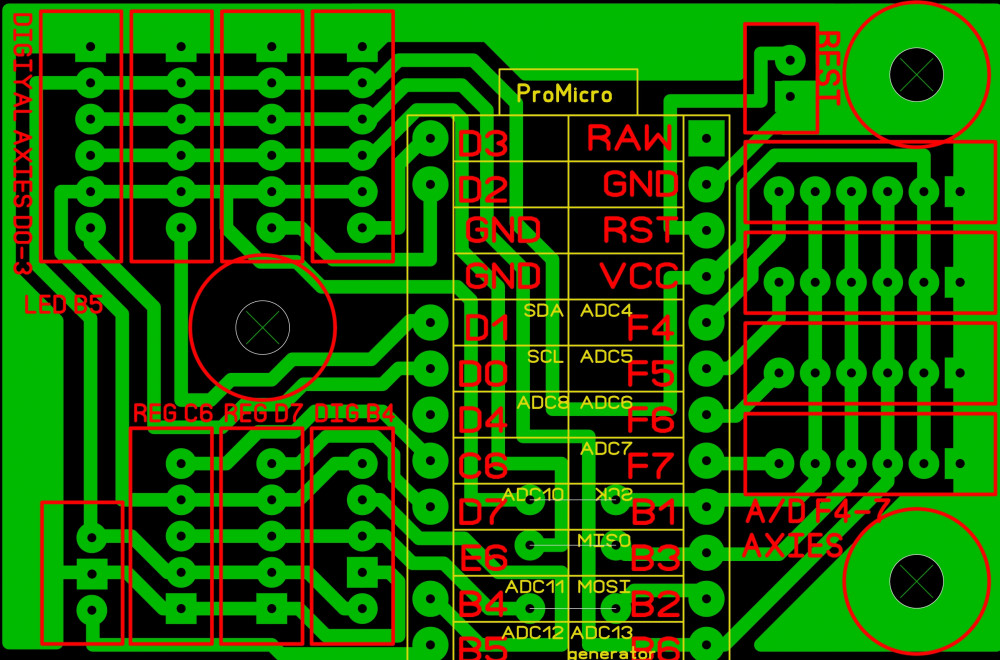

Под свои нужды вытравил плату шилда для промикро, схема не моя, нашёл в одном из архивов. Но с подключением сдвиговых регистров возникли проблемы, точнее с пинами CS и DATA.




Может кто пояснит, почему автор шилда не подключил E6 и D4 от промикры. И зачем к регистрам подведён B2?

Или чего-то не понимаю?



Опубликовано:
34 минуты назад, =N=Bonaparte сказал:





Что за кнопки есть артикул или название полное?

Кнопки PBS-26 без фиксации. Даташит во вложении.

DOC001400820.zip

  • Спасибо! 1
Опубликовано: (изменено)
2 часа назад, Nil_Ubist сказал:

Доброго дня.

Под свои нужды вытравил плату шилда для промикро, схема не моя, нашёл в одном из архивов. Но с подключением сдвиговых регистров возникли проблемы, точнее с пинами CS и DATA.


Может кто пояснит, почему автор шилда не подключил E6 и D4 от промикры. И зачем к регистрам подведён B2?

Или чего-то не понимаю?

На шильде сделана разводка подключения 8-ми датчиков tle5010/11, 2-х цепочек сдвиговых регистров, один разъем для подключения светодиодов и один для цифровых индикаторов. На E6 и D4 уже ничего не подключить, B2 подведён к регистрам потому что шильд актуален для прошивки 20150701. В общем читайте страницу разработчика.

Изменено пользователем capitanblood
  • Спасибо! 1
