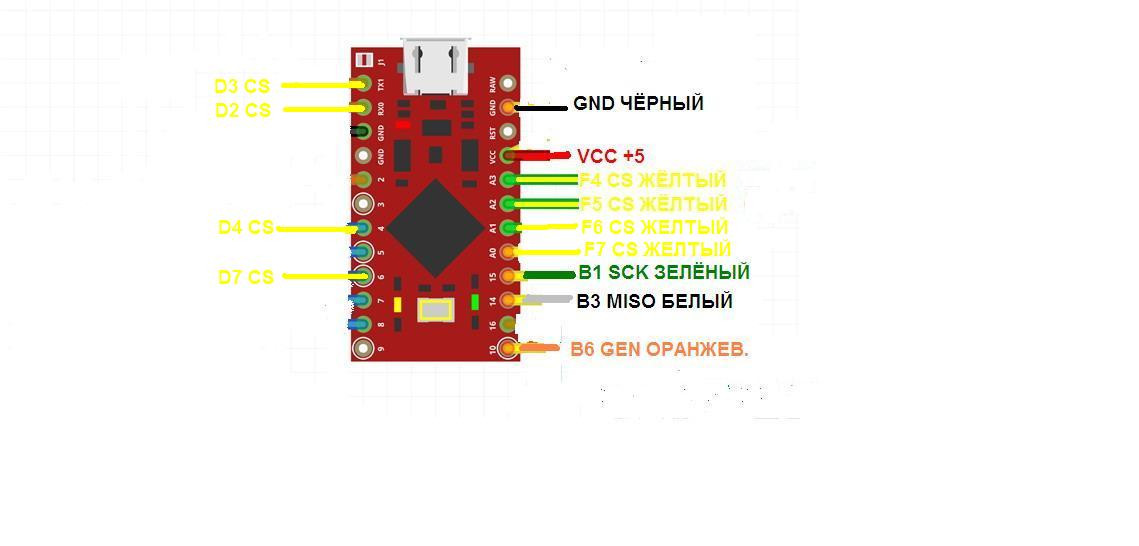

есть же схема в начале темы с картинками от Свифта там все написано чего и куда

[Botanik]

16 минут назад, Vumpel18 сказал:

TRTL (на картинке обрезан).

Можно просто средний провод от потенциометра взять на сигнал к датчику

розовый  +   , а коричневый GND&



Изменено 26 мая 2020 пользователем =N=Bonaparte

[Vumpel18]

30 минут назад, =N=Bonaparte сказал:

Можно просто средний провод от потенциометра взять на сигнал к датчику

розовый  +   , а коричневый GND&



Да.



Скрытый текст

Сигнал на любой желтого цвета.




Изменено 26 мая 2020 пользователем Vumpel18

[Da_ktoo]

13.04.2020 в 00:59, =SOVA=Teiger сказал:

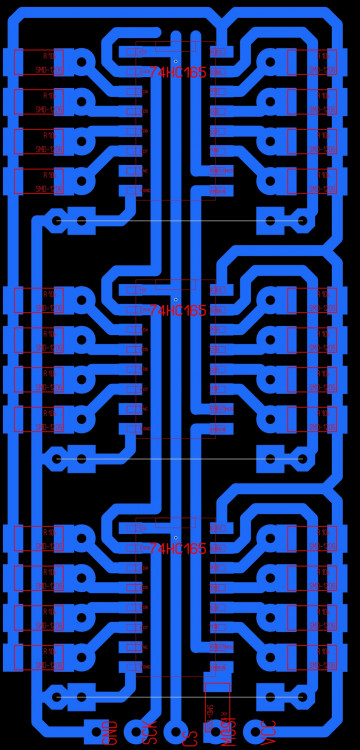

В папке PCB есть все номиналы, а также мануал по платам.

Можно все детали сделать навесными (если габариты позволяют). Номиналы только соблюдать. Кстати, эти значения приблизительны. Все резисторы по 10 КОм.

Вот страничка из мануала:

Спасибо за схемы! Чот я подувлекся на карантине и вслед за джойстиком пересобрал себе руд на ммджое )))

[ProtoKot]

ребят добрый вечер. кто поможет файл в гербер формат правильно перегнать. а то китайцы ругаются не принимают в производство. помогите пожалуйста.

123.rar

[obcity]

18.06.2020 в 00:17, ProtoKot сказал:

ребят добрый вечер. кто поможет файл в гербер формат правильно перегнать. а то китайцы ругаются не принимают в производство. помогите пожалуйста.

123.rar 52 kB · 5 скачиваний

Сам то пробовал его открыть?Битый файл.

[=SOVA=Teiger]

1 час назад, obcity сказал:

Сам то пробовал его открыть?Битый файл.

Такой архив попробуй. Я этот "битый" архив распаковал 7zip и упаковал zip.

плата шилд.zip

Изменено 19 июня 2020 пользователем =SOVA=Teiger

[huligan]

а без замыкания контактов RST+GND можно как то по другому активировать бутлоадер на ProMicro ATMEGA32U4?

А то у меня добраться до контактов проблематично щаз.

Изменено 4 июля 2020 пользователем huligan

[Vumpel18]

Можно из закладки прошивки, крайняя в конфигураторе - поставить птицу Активировать загрузчик.

[huligan]

1 минуту назад, Vumpel18 сказал:

поставить птицу Активировать загрузчик.

ставил-не переводит

[Vumpel18]

1 минуту назад, huligan сказал:

ставил-не переводит

Внимательно проверьте и правильно пропишите путь к прошивке.

С первой попытки может и не заработать.

Есть волшебная кнопка "Перезагрузить".

[huligan]

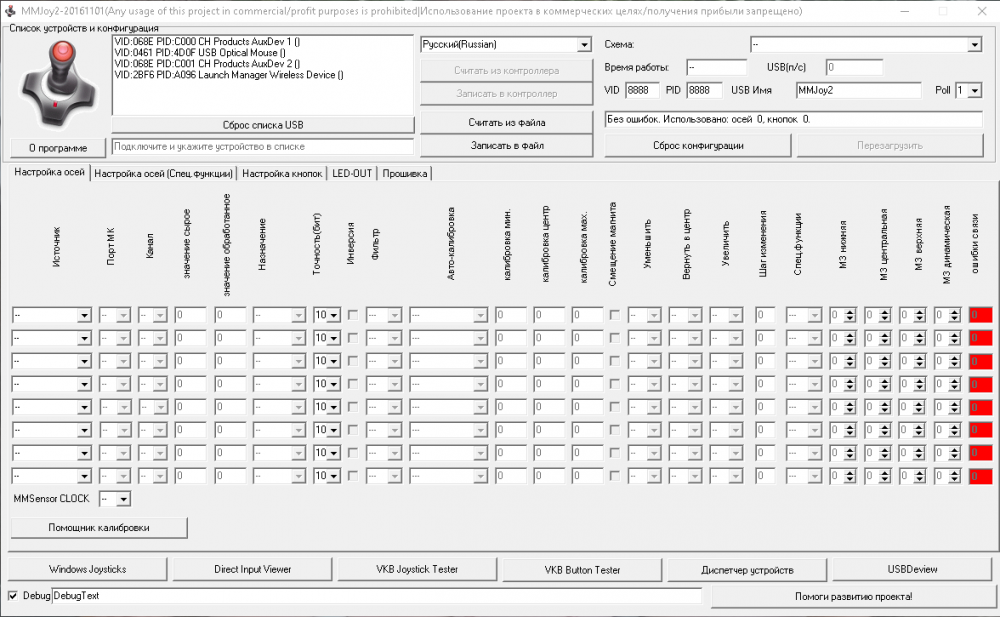

какую версию лучше использовать?Мне только 2 оси нужно повесить

20161101 пишет осей 0 кнопок 0

MMJOY2 [v20150325]_update2  нормально настраивается

5 минут назад, Vumpel18 сказал:

Есть волшебная кнопка "Перезагрузить".

не активна

загрузчик какой выбирать?Я Ардуино всегда там ставил

я в Ардуино-проге раньше в платку эту скетчи заливал

Изменено 4 июля 2020 пользователем huligan

[Vumpel18]

Загрузчик должен быть той версии, что и прошивка иначе удачи не видать.

В 20161101 сколько бы Вы осей не сконфигурировали полюбасу будет "0" - баг прошивки.

С кнопками всё в порядке.

Их нужно правильно готовить - запрограммировать и записать.

Изначально контроллер, после прошивки, это заготовка, болванка в которую необходимо сделать записи настроек.

Изменено 4 июля 2020 пользователем Vumpel18

[huligan]

1 минуту назад, Vumpel18 сказал:

Изначально контроллер, после прошивки, это заготовка

вероятно придётся раскурочиывать коробочку,чтобы замкнуть контакты.Никак не могу активировать загрузчик

[Vumpel18]

6 минут назад, huligan сказал:

вероятно придётся раскурочиывать коробочку,чтобы замкнуть контакты.Никак не могу активировать загрузчик

Читаем:

https://sites.google.com/site/mmjoyproject/prosivka

Обращаем внимание на п.п. 1,2 и 3.

[huligan]

да я там уже всё наизусть выучил!дело в том,что в ардуино-проге автоматом программно переключается в режим бутлоадера при прошивке,я там свои скетчи и прошивал всегда и коробочку запаял(доступ к контактам)

А в проге MMJOY2 програмно никак не могу переключить платку в режим загрузчика

[ABP_158]

DEL



Изменено 4 июля 2020 пользователем ABP_158

[huligan]

1 минуту назад, ABP_158 сказал:

после прошивки

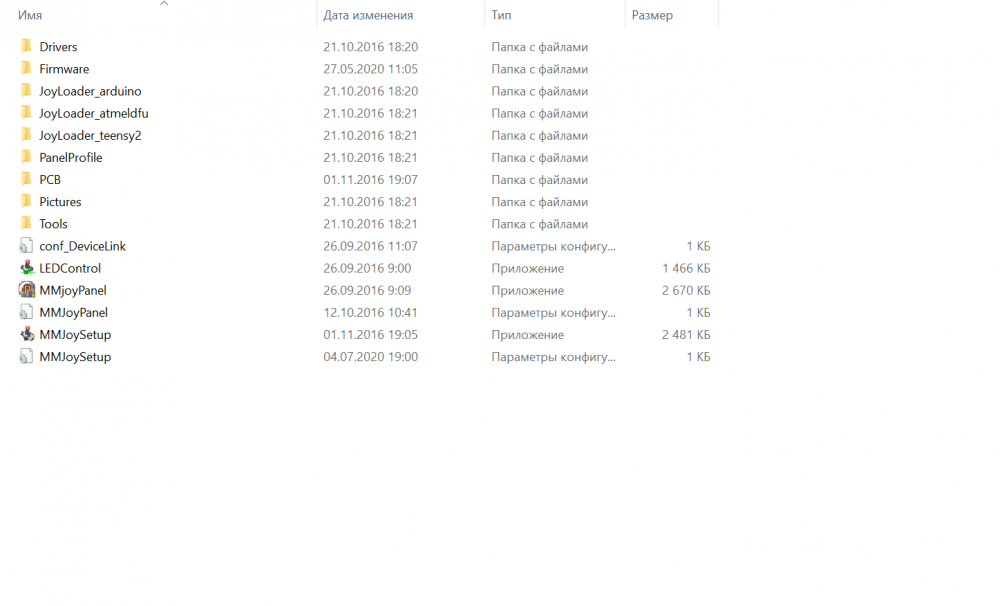

так я прошить то не могу! Папки MMJOY2 у меня в корне диска распакованы

[ABP_158]

3 минуты назад, huligan сказал:

прошивал всегда

Валер привет.Все файлы MMJOY в одной папке?

Изменено 4 июля 2020 пользователем ABP_158

[huligan]

я не могу активировать загрузчик

7 минут назад, ABP_158 сказал:

Все файлы MMJOY в одной папке?

в разных версиях по разному- в версии

MMJOY2[v20160818upd1]  там по папкам разным

в MMJOY2 [v20150325]_update2 в одной папке

в крайней проге так

для чего кнопка "Активировать загрузчик" ? У меня она ничего не делает

Изменено 4 июля 2020 пользователем huligan

[ABP_158]

Валер эту версию попробуй.



[huligan]

пробовал.Спасибо парни!Раскурочу и замкну напрямую,раз программно никак.

Изменено 4 июля 2020 пользователем huligan

[bormansn]

Всем , день добрый ) собрал свой первый шифтер на Arduino и mmjoy , Все работает все ок , только есть вопрос у меня 4 концевика , 2 из них попарно замыкаются с другими, есть вопрос как реализовать физическое включение двух кнопок в MMJOY в 1 виртуальную ? По функциям еще не совсем разобрался , прошу направьте на путь истинный)
( 1 - я передача кнопка (1+2) ;  2- я передача кнопка (1+3) ; 3- я передача кнопка (2) ; 4 - я передача кнопка (3) ; 5-я передача кнопка (4+2) ; R- скорость кнопка (4+3)

Изменено 5 июля 2020 пользователем bormansn

[huligan]

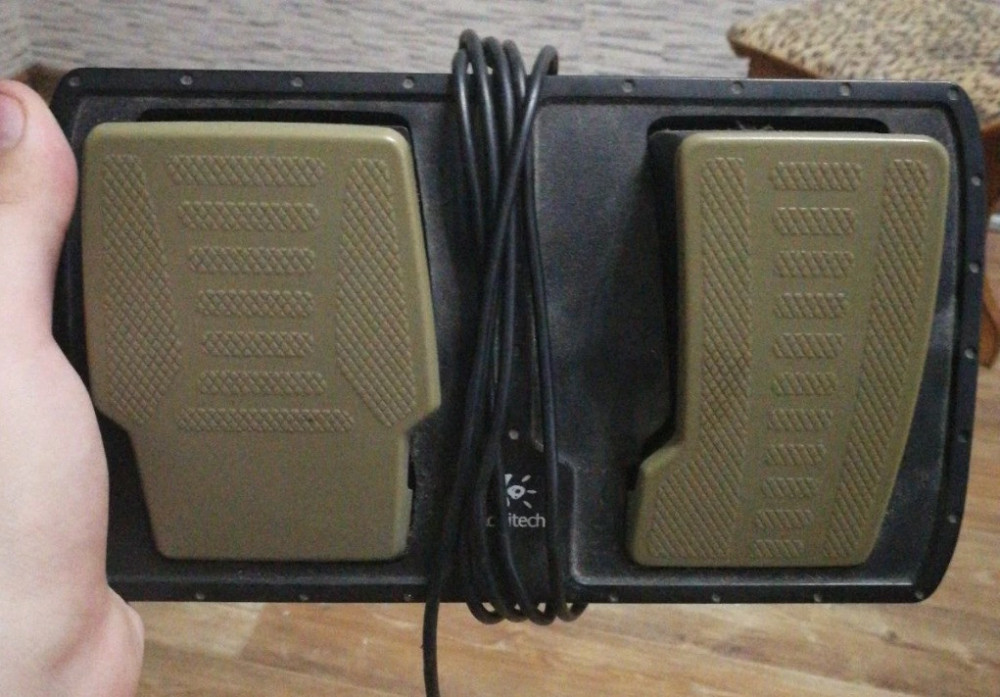

настройка для объединения двух осей в одну есть? педальки авто на промикро посадил

Изменено 5 июля 2020 пользователем huligan

[Johnet]

1 час назад, huligan сказал:

настройка для объединения двух осей в одну есть?

В актуальной версии нет. В freejoy есть, если тапками не закидают.

[Alex3232]

Я сейчас для руля шью ардуино про микро, и пк не давал установить драйверы на нее, типо уже все установлено. Ну  я пошел дальше по инструкции, и загрузил прошивку, но устройство как ммджой не определяется. А когда ее подключаю к пк, она определяется как бутлоадер по дефолту, как это исправить?





[Alex3232]

Здравствуйте! У меня проблема с ардуино про микро. Ещё не прошита, припаял ножки, и она постоянно отображается в режиме бутлоадера. До припайки ножек все было как обычно, в обычном режиме отображалось. Помогите



[Vumpel18]

7 минут назад, Alex3232 сказал:

Здравствуйте! У меня проблема с ардуино про микро. Ещё не прошита, припаял ножки, и она постоянно отображается в режиме бутлоадера. До припайки ножек все было как обычно, в обычном режиме отображалось. Помогите



Вы уверены, что при подключения плата самопроизвольно переходит в режим загрузчика ?

Покажите развернутый диспетчер устройств с уже подключенной платой.

... " До припайки ножек все было как обычно, в обычном режиме отображалось." ... . вот именно тут собака зарыта - коротыш.

Внимательно проверить качество припайки ножек.

Совет не экономьте на хорошем флюсе и будет Вам счастье.



[Alex3232]

29 минут назад, Vumpel18 сказал:

Вы уверены, что при подключения плата самопроизвольно переходит в режим загрузчика ?

Покажите развернутый диспетчер устройств с уже подключенной платой.

... " До припайки ножек все было как обычно, в обычном режиме отображалось." ... . вот именно тут собака зарыта - коротыш.

Внимательно проверить качество припайки ножек.

Совет не экономьте на хорошем флюсе и будет Вам счастье.



Флюс у меня ЛТИ-120. Коротыш, нуу, пайка хорошая вроде. Отпаивать теперь?



32 минуты назад, Vumpel18 сказал:

Вы уверены, что при подключения плата самопроизвольно переходит в режим загрузчика ?

Покажите развернутый диспетчер устройств с уже подключенной платой.

... " До припайки ножек все было как обычно, в обычном режиме отображалось." ... . вот именно тут собака зарыта - коротыш.

Внимательно проверить качество припайки ножек.

Совет не экономьте на хорошем флюсе и будет Вам счастье.



У меня есть еще один пк на винде 8, вместо десятки, и когда я к нему подключил, плата отобразилась правильно, не в бутлодере и под воскл. знаком, нужно дрова обновить типо, но после перезагрузки пк(заглючил) все стало так, как и на первом. Я так понял это было по первому включению

[Vumpel18]

25 минут назад, Alex3232 сказал:

Флюс у меня ЛТИ-120. Коротыш, нуу, пайка хорошая вроде. Отпаивать теперь?



У меня есть еще один пк на винде 8, вместо десятки, и когда я к нему подключил, плата отобразилась правильно, не в бутлодере и под воскл. знаком, нужно дрова обновить типо, но после перезагрузки пк(заглючил) все стало так, как и на первом. Я так понял это было по первому включению

1. Не отпаивать, а прогреть с использованием флюса.

    Затем промыть- убрать остатки флюса.

2. Win 10 чистим реестр (убрать всё, что касается Leonardo, bootloader Pro и micro) с помощью

    usbdeview-x64.

[He6o]

45 минут назад, Alex3232 сказал:

Флюс у меня ЛТИ-120. Коротыш, нуу, пайка хорошая вроде. Отпаивать теперь?

Напишите мне в личку свой номер мобильного. Я в скайпе, вайбере, ватсап скину короткое видео пайки прямо с рабочего места smd компонентов. Температурные режимы разных паяльников от 500 рублей до 40т.р.  Подготовка, завершение(отмыть после активных флюсов место работы) кину ссылки на неактивные флюсы, коими пользую сам.

[Alex3232]

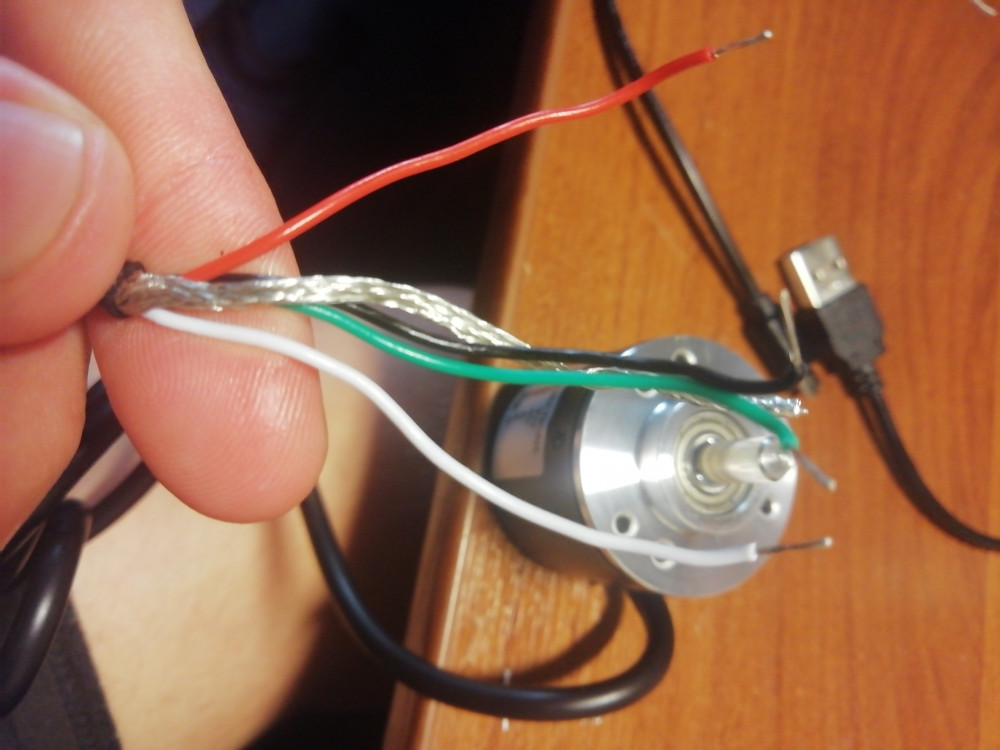

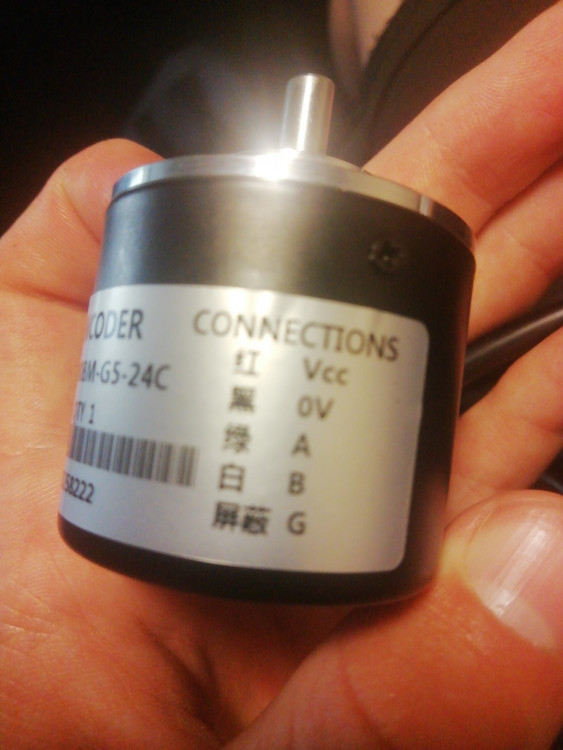

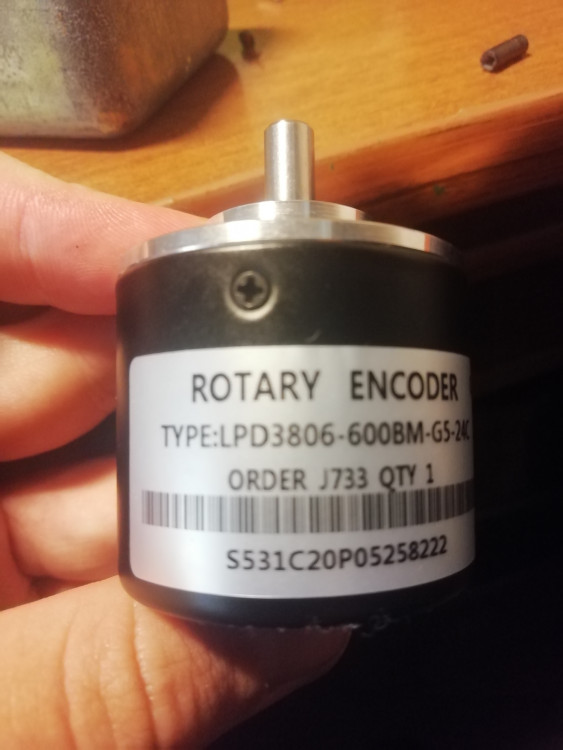

Подскажите, как подключить быстрый энкодер к плате про микро?

[Alex3232]

Всё решил. Я прошил не так. Указывал в пути прошивки не тот файл. Необходимо указывать этот:Firmware_lufa_[MMJOY2_ATMEGA32U4].hex. Всем спасибо за помощь!

[Sokol1]

7/5/2020 в 8:24 PM, huligan сказал:

05.07.2020 в 20:24, huligan сказал:

настройка для объединения двух осей в одну есть? педальки авто на промикро посадил





https://sites.google.com/site/mmjoyproject/avto-pedali

[huligan]

19 часов назад, Sokol1 сказал:

https://sites.google.com/site/mmjoyproject/avto-pedali

там нужно паять?Мне бы программно это делать,т.к. в основном они у меня используются,как автопедали с рулём.А авиа-педали у меня есть настоящие BRD-MS1 от Баура Ромы

Изменено 11 июля 2020 пользователем huligan

[Sokol1]

Joystick Gremlin:





[huligan]

12 часов назад, Sokol1 сказал:

Joystick Gremlin:

Where can I dowload it ?

here? https://github.com/WhiteMagic/JoystickGremlin/releases

Изменено 12 июля 2020 пользователем huligan

[unhappytroll]

подключаю ручку старого F-16 FLCS.

Скрытый текст

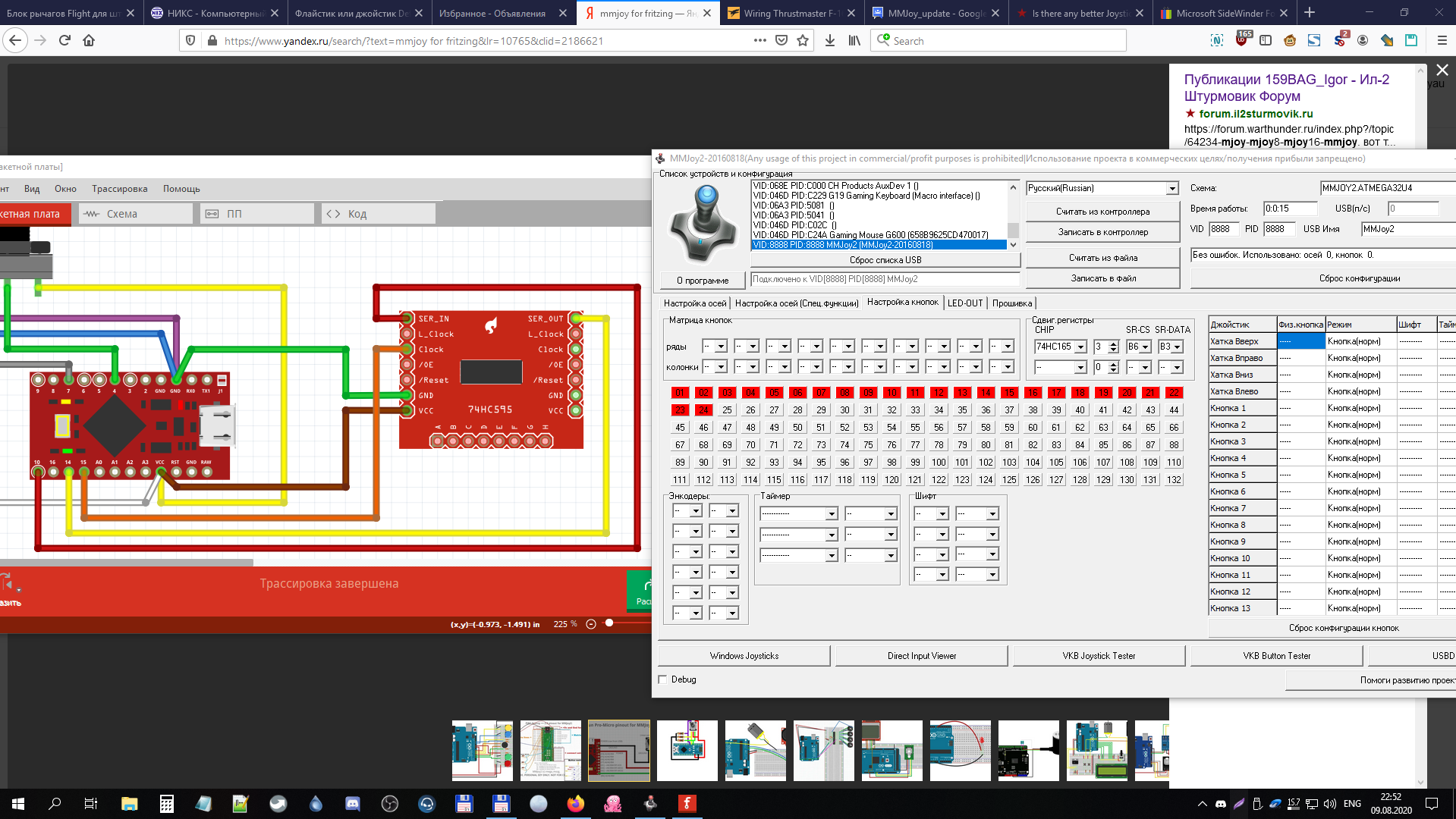

условно ручка на схеме выведена как 74НС595. что-то я собрал не так, потому что реагирует только одна кнопка под мизинцем, и она высвечивает все кнопки, как на скрине. ЧЯДНТ?

[Vumpel18]

39 минут назад, unhappytroll сказал:

подключаю ручку старого F-16 FLCS.

  Скрыть содержимое

условно ручка на схеме выведена как 74НС595. что-то я собрал не так, потому что реагирует только одна кнопка под мизинцем, и она высвечивает все кнопки, как на скрине. ЧЯДНТ?

Уважаемый, у Вас гранаты не той системы.

Скрытый текст

Контроллер понятия не имеет, что такое 74HC595.

Ему подавай 74HC165 или CD4021.



[unhappytroll]



11 минут назад, Vumpel18 сказал:

Уважаемый, у Вас гранаты не той системы.

  Показать содержимое

Контроллер понятия не имеет, что такое 74HC595.

Ему подавай 74HC165 или CD4021.





да я хз какой там внутри контроллер, в ручке-то, поэтому взял первое, что попалось с SPI во Фритцинге.

Вы же сами и предположили, что там распиновка такая же, как в кугаре.

Изменено 9 августа 2020 пользователем unhappytroll
