53 минуты назад, tolyan__tihas сказал:

Уважаемые форумчане, помогите подключить ручку логитека 3д про к Ардуино, может встречал кто нибудь что-нибудь!

Это тебе как наводка. У него есть готовые файлы, поищи сообщения тут и на форуме Тундры.

[tolyan__tihas]

52 минуты назад, =FA=CATFISH сказал:

Оно того стоит?

Может лучше более нормальный джой на барахолке присмотреть?

В каком городе?

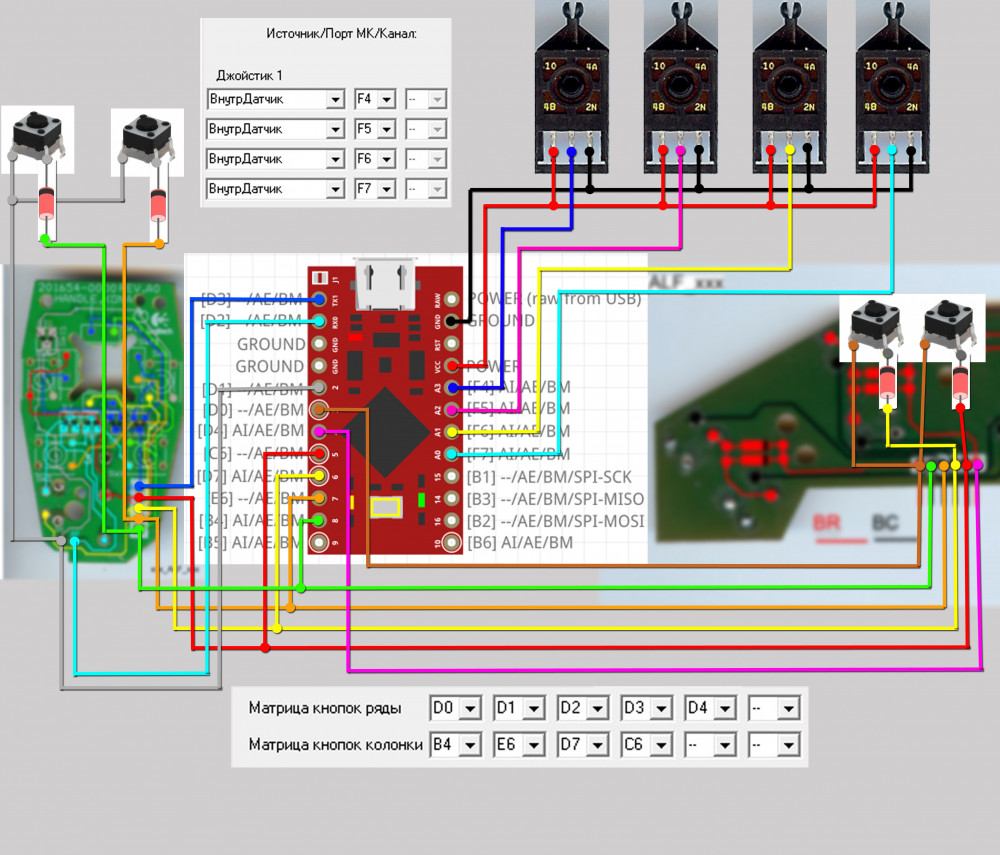

Я себе сделал самодельный напольник, подключил оси к Ардуино, все работает. Только провода от ручки идут к родному контроллеру джойстика и потом только к компу. А хочется к Ардуино и ручку и оси

Найти бы эту схему подключения ручки

[MYCYJIbMAHUH]

9 часов назад, tolyan__tihas сказал:

Уважаемые форумчане, помогите подключить ручку логитека 3д про к Ардуино, может встречал кто нибудь что-нибудь!

Не моё.Альф нарисовал и поделился.

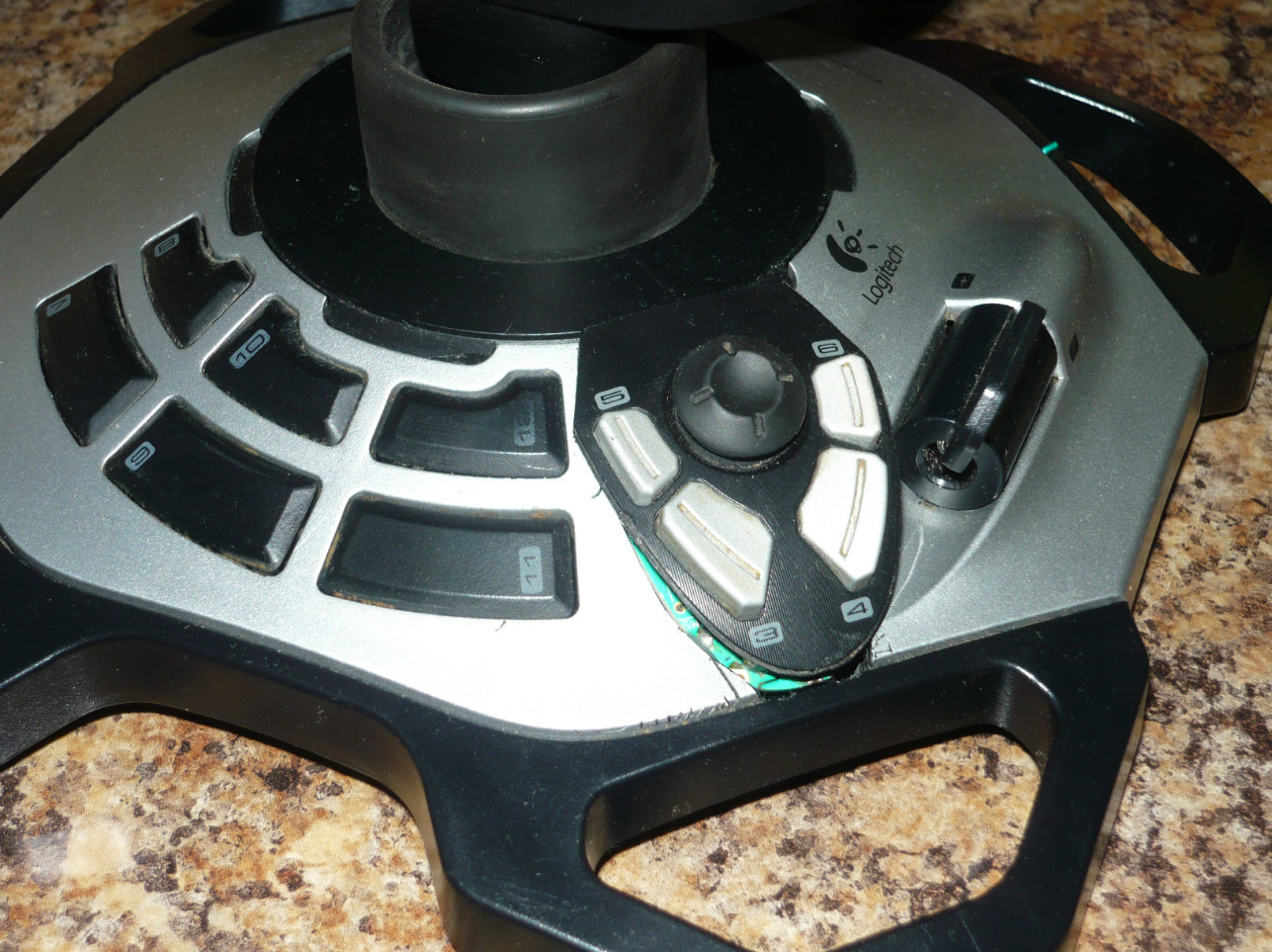

Я ещё на заказ доп 10 кнопок цеплял.

Изменено 23 апреля 2019 пользователем MYCYJIbMAHUH

[tolyan__tihas]

24 минуты назад, MYCYJIbMAHUH сказал:

Не моё.Альф нарисовал и поделился.

Я ещё на заказ доп 10 кнопок цеплял.

Спасибо, а эти кнопки дополнительные, которые на схеме слева и справа?

[MYCYJIbMAHUH]

43 минуты назад, tolyan__tihas сказал:

Спасибо, а эти кнопки дополнительные, которые на схеме слева и справа?

Слева.

[tolyan__tihas]

Я понял, спасибо. Имел ввиду на схеме

[MYCYJIbMAHUH]

22 минуты назад, tolyan__tihas сказал:

Я понял, спасибо. Имел ввиду на схеме

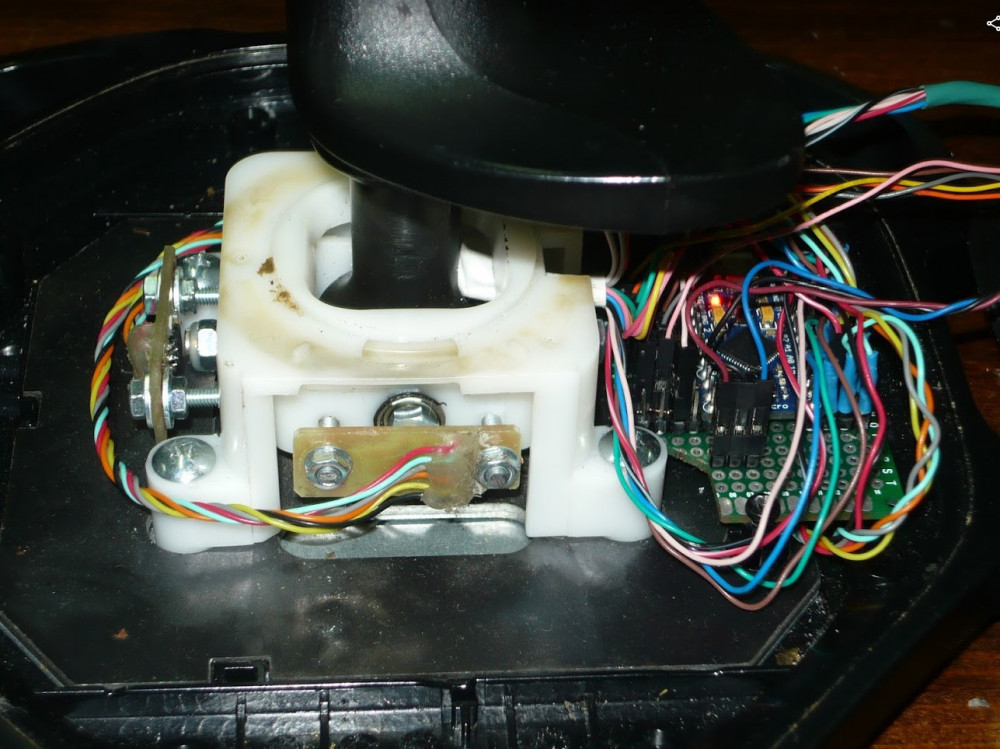

Шильд такой делал

[tolyan__tihas]

8 часов назад, MYCYJIbMAHUH сказал:

Шильд такой делал

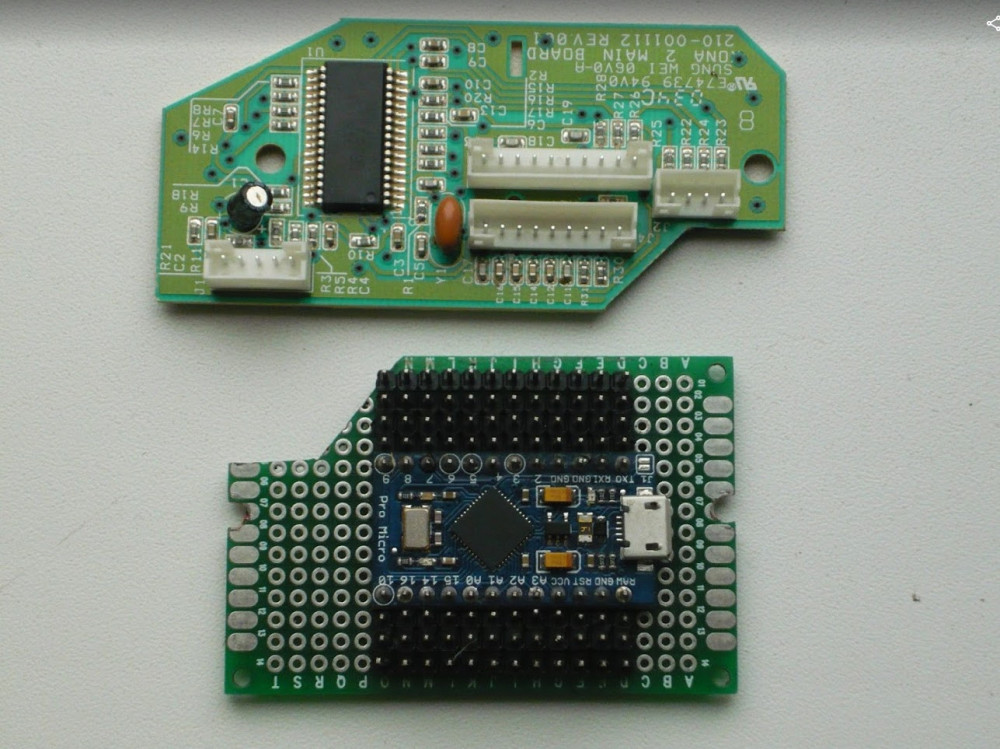

На фото выше, как я понял это контроллер джойстика?

[tolyan__tihas]

1 час назад, tolyan__tihas сказал:

На фото выше, как я понял это контроллер джойстика?

Шилд сам паял, или купил полуготовый?

[MYCYJIbMAHUH]

12 часов назад, tolyan__tihas сказал:

Шилд сам паял, или купил полуготовый?

Это я паял,тренировался.

[MOPKOBKA]

Всем привет,  планируется подключение   6 сдвиговых рег .     в конфигураторе можно настроить только 32 или  более кнопок (если да то как)?

[Vumpel18]

Можно в зависимости от версии используемой прошивки.



В настройках конфигуратора установить количество подключаемых регистров и выполнить саму настройку кнопок с записью в память контроллера.

[MOPKOBKA]

1 час назад, Vumpel18 сказал:

Можно в зависимости от версии используемой прошивки.



В настройках конфигуратора установить количество подключаемых регистров и выполнить саму настройку кнопок с записью в память контроллера.

 прошивка последняя  стоят сейчас 4 сдвига  и более 32 кнопок не дает ( хотел через шифт ) если добавлю еще 2 сдвига то  даст более 32?

[=SOVA=Teiger]

7 минут назад, MOPKOBKA сказал:

 прошивка последняя  стоят сейчас 4 сдвига  и более 32 кнопок не дает ( хотел через шифт ) если добавлю еще 2 сдвига то  даст более 32?

https://sites.google.com/site/mmjoyproject/novosti-i-obnovlenia

Версия

MMJOY2 [v20160818 BETA]

... "увеличено количество кнопок джойстика до 128. причем спец.функции(энкодеры, тумблеры, таймеры и т.д.) из них имеют только первые 32, остальные как есть. опять же для ускорения работы" ...

У меня стоит 12 регистров на 96 кнопок.

Изменено 25 апреля 2019 пользователем =SOVA=Teiger

[Vumpel18]

19 минут назад, MOPKOBKA сказал:

 прошивка последняя  стоят сейчас 4 сдвига  и более 32 кнопок не дает ( хотел через шифт ) если добавлю еще 2 сдвига то  даст более 32?

Один регистр - 8-мь линий (кнопок).

Если добавить два регистра получите возможность использовать 48 линий.

Не забываем внести используемое количество регистров  в конфигураторе.

[veterok]

25.04.2019 в 09:07, MOPKOBKA сказал:

прошивка последняя



Мы надеемся, что она всё-таки не последняя, а крайняя.

25.04.2019 в 09:07, MOPKOBKA сказал:

стоят сейчас 4 сдвига  и более 32 кнопок не дает ( хотел через шифт ) если добавлю еще 2 сдвига то  даст более 32?



Один сдвиговый регистр, это 8 кнопок. Если я не забыл таблицу умножения, то 4 регистра по 8 кнопок... 32 получается. Если добавить 2 регистра получишь ещё 16 кнопок. Всего 48. У меня 102 кнопки, но в этой игре работают только 64.

Изменено 26 апреля 2019 пользователем veterok

[=SOVA=Teiger]

1 час назад, veterok сказал:



Мы надеемся, что она всё-таки не последняя, а крайняя.



Один сдвиговый регистр, это 8 кнопок. Если я не забыл таблицу умножения, то 4 регистра по 8 кнопок... 32 получается. Если добавить 2 регистра получишь ещё 16 кнопок. Всего 48. У меня 102 кнопки, но в этой игре работают только 64.

Не верно. У меня работают все 96 кнопок (12 регистров на 8 умножить = 96 шт.). В этой игре.

Изменено 26 апреля 2019 пользователем =SOVA=Teiger

[veterok]

11 минут назад, =SOVA=Teiger сказал:

Не верно. У меня работают все 96 кнопок (12 регистров на 8 умножить = 96 шт.). В этой игре.

Это как? Тоже хочу!

Я когда собирал джой, спрашивал всех, в том числе и разработчиков. В итоге выяснил, что в БзС работают 64 кнопки, а в DCS 120.

  БзС, разработчик сказал, потдерживает 32, а у меня работает с 1 до 63 кнопки. Видимо не хватает нулевой до 64.

Может у вас 96 через какой нибудь маппер, эмулятор клавиатуры? Давно они работают, может после какой нибудь обновы игры стали?

[=SOVA=Teiger]

2 часа назад, veterok сказал:

Это как? Тоже хочу!

Я когда собирал джой, спрашивал всех, в том числе и разработчиков. В итоге выяснил, что в БзС работают 64 кнопки, а в DCS 120.

  БзС, разработчик сказал, потдерживает 32, а у меня работает с 1 до 63 кнопки. Видимо не хватает нулевой до 64.

Может у вас 96 через какой нибудь маппер, эмулятор клавиатуры? Давно они работают, может после какой нибудь обновы игры стали?

Все по умолчанию. Никаких дополнительных программ нет. Голый Ил-2 БЗС. Плата ПроМикро, программа MMJOY2[v20160818upd1], 2 оси на цифровых датчиках 5010, 6 осей на Холлах SS495, 12 плат регистров 74HC165 на 96 кнопок.

[=SOVA=Teiger]

1 час назад, =SOVA=Teiger сказал:

Все по умолчанию. Никаких дополнительных программ нет. Голый Ил-2 БЗС. Плата ПроМикро, программа MMJOY2[v20160818upd1], 2 оси на цифровых датчиках 5010, 6 осей на Холлах SS495, 12 плат регистров 74HC165 на 96 кнопок.

Вернее не 12 плат регистров, а 12 регистров 74HC165! ))

[veterok]

1 час назад, =SOVA=Teiger сказал:

Все по умолчанию. Никаких дополнительных программ нет. Голый Ил-2 БЗС. Плата ПроМикро, программа MMJOY2[v20160818upd1], 2 оси на цифровых датчиках 5010, 6 осей на Холлах SS495, 12 плат регистров 74HC165 на 96 кнопок.



Я сейчас попробовал, сбросил все настройки (заного придётся биндить), но оно того стоило. В общем 102-ю кнопку назначил в игре и работает

Видимо с какой то обновой изменилось.

Изменено 26 апреля 2019 пользователем veterok

[MOPKOBKA]

а dcs     видит   более 32 кнопок? на устройстве



Изменено 27 апреля 2019 пользователем MOPKOBKA

[=SOVA=Teiger]

26 минут назад, MOPKOBKA сказал:

а dcs     видит   более 32 кнопок? на устройстве



В DCS у меня тоже все кнопки задействованы.

Изменено 27 апреля 2019 пользователем =SOVA=Teiger

[He6o]

Скрытый текст



16 часов назад, veterok сказал:



Я сейчас попробовал, сбросил все настройки (заного придётся биндить), но оно того стоило. В общем 102-ю кнопку назначил в игре и работает

Видимо с какой то обновой изменилось.





Тоже мучился три дня. А всё моя невнимательность. Неправильно назначил ряды,колонки в самой программе. И ещё Внимание ! MOSI, MISO в разных прошивка отличаются. Тоже будте внимательными. Это значит, если Вы,Мы спаяв платы под прошивку 2014 года и обновив прошивку от 2018 года. То оси потеряются. Придется один провод перекидывать, перепаивать.

Всем добра

29 минут назад, MOPKOBKA сказал:

а dcs     видит   более 32 кнопок? на устройстве



Да видит. Но считайте правильно. Энкодер это уже три кнопки, плюс хатки плюс оси

[Alex_vsev]

Помогите разобраться пожалуйста! Имею Saitek X-55 RINO. На РУСе перестал откликаться Твист. Проверил тестером резистор, работает. Перепаял провода, собрал, подключил и он один раз сработал, затем как то пискнул и более вообще перестал откликаться в Винде 10. Т.е, если раньше не было Твиста, а оси и кнопки работали, то теперь вообще не дышит.Провода перепутать не мог, менял по одному .Единственно что при сборке, когда контактную площадку вставлял на место, провода могли коснутся друг друга в месте пайки. Отсюда вопрос - если произошел коротыш, насколько это пагубно повлияло на схему контроллера. На плате стоит 4 микросхемы в одну из них встроен датчик холла. По идее должна сработать защита, да и напряжение в районе 5В. Да самое главное, Винда определяет РУС правильно, только в калибраторе тишина. Питание на плату приходит и уходит на саму ручку без проблем. Неужели кранты. В помойку только.

[2serg2]

Прошил Arduino Pro Micro (atmega32u4) по инструкции на официальном сайте:

https://sites.google.com/site/mmjoyproject/prosivka

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

Единственное отличие у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик? У меня Windows 10 64-bit.

Скрытый текст

Скриншот





Изменено 29 апреля 2019 пользователем 2serg2

[MYCYJIbMAHUH]

48 минут назад, 2serg2 сказал:

 "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

  Показать содержимое

Скриншот





Был у меня такой косяк.Ардуина стояла в руде.Со временем руд стал отваливаться во время игры.Высунул-Всунул ЮСБ помогало через раз.Если кулаком пару-тройку раз двинуть по руду,то он опять подхватывался.Пришлось отпаять Ардуину от самодельного шильда и перепаять на новый шильд.Распаяв всё промыл спиртом.Кстати под Ардуиной на старом шильде были белые расплывы.Паял давно и паяльной кислотой. Возможно эти дорожки коротили контакты Ардуины.На данный момент Руд работает и не отваливается.

[Vumpel18]

1 час назад, 2serg2 сказал:

Прошил Arduino Pro Micro (atmega32u4) по инструкции на официальном сайте:

https://sites.google.com/site/mmjoyproject/prosivka

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

Единственное отличие у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик? У меня Windows 10 64-bit.

  Показать содержимое

Скриншот





Нет здесь телепатов.

Скрытый текст

Проверьте на другой машине, буке.

Покажите подключение.

Предполагать можно целую вечность.





[=VIRPIL=mega_mozg_13]

12 часов назад, 2serg2 сказал:

Теперь в Диспетчере устройств имею "Неизвестное USB-устройство (сбой запроса дескриптора устройства)".

у меня кварц 8Мгц, а не 16МГц.

Как сделать, чтобы Arduino определялась, как джойстик?

добрый день, дочитать faq до конца и поверить мне что "основные условия ... atmega32u4 ... питание 5 вольт и кварц 16Мгц. " не просто слова на ветер.

[2serg2]

1 час назад, mega_mozg_13 сказал:

добрый день, дочитать faq до конца и поверить мне что "основные условия ... atmega32u4 ... питание 5 вольт и кварц 16Мгц. " не просто слова на ветер.

Понятно. Так и есть, у меня Arduino питание - 3,3В, кварц - 8МГц. Похоже я своей платке загрузчик загубил. При RESET не подключается COM-порт.

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки Диспетчер устройств будет её видеть как COM-порт Arduino Leonardo (COM?)? Или будет только как джойстик?

Скрытый текст



[veterok]

13 минут назад, 2serg2 сказал:

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки Диспетчер устройств будет её видеть как COM-порт Arduino Leonardo (COM?)? Или будет только как джойстик?

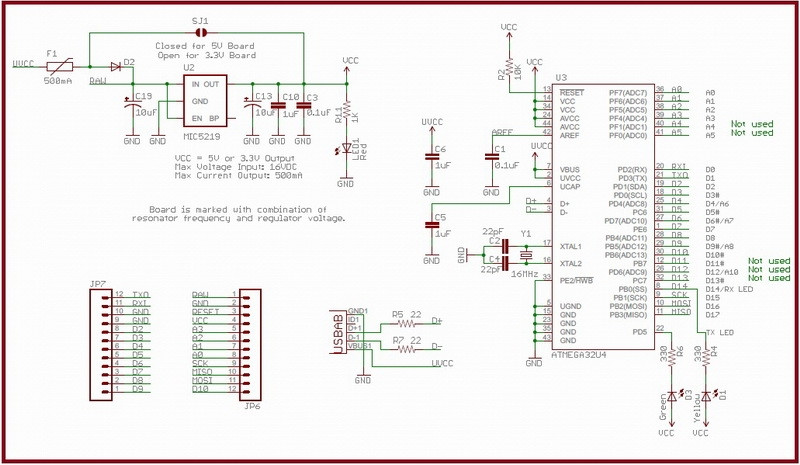

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

2. Да будет определяться как джойстик, с именем которое дашь в конфигураторе.

Изменено 30 апреля 2019 пользователем veterok

[=VIRPIL=mega_mozg_13]

10 минут назад, 2serg2 сказал:

У меня вопрос: если куплю нужную Arduino 5В, 16Мгц, после прошивки

у вас будет как у всех. при включении/перезагрузке - первые 8 секунд работает бутлодер (это ком порт), потом стартует прошивка mmjoy.

PS: старую плату на 8Mhz кристалле вы можете вернуть к жизни и использовать в проектах arduino. бутлодер там живой должен быть, если вы её не шили чем нибудь внешним usbaps/avrisp.

[2serg2]

20 минут назад, veterok сказал:

20 минут назад, veterok сказал:

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

2. Да будет определяться как джойстик, с именем которое дашь в конфигураторе.



Я видел эту схемку. Запаял перемычку, но кварц то остался 8Мгц. В любом случае моя Arduino больше как COM порт не определяется (даже при RESET). Думаю, ей нужно программу-загрузчик при помощи программатора "заливать".



[=FA=CATFISH]

29 минут назад, veterok сказал:

1. 5 вольт стандарт USB. В про микро нужно запаять перемычку SJ1, тогда её питание будет от USB напрямую.

....

Я тоже так думал, но к сожалению схема не соответствует готовым изделиям. По крайней мере тем ПРОМИКРО, что были у меня.

Можно убедиться обычным тестером

[=M=PiloT]

1 час назад, =FA=CATFISH сказал:

Можно убедиться обычным тестером

нет там 5 вольт, в том же порту юсб иные платы 4.7-4.9 вольт, две промикры ~4.3 показывают, странно, ведь Китай этож эталон качества)) (о чем и говорили)

[=FA=CATFISH]

33 минуты назад, =M=PiloT сказал:

нет там 5 вольт, в том же порту юсб иные платы 4.7-4.9 вольт, две промикры ~4.3 показывают, странно, ведь Китай этож эталон качества)) (о чем и говорили)

 разброс плюс/минус 10% считается совершенно  нормальным.



[=M=PiloT]

2 минуты назад, =FA=CATFISH сказал:

разброс плюс/минус 10% считается совершенно  нормальным.

по электронике не смею спорить, но сравнение дело показательное и для любого

[Iguz]

30.04.2019 в 14:10, =M=PiloT сказал:

по электронике не смею спорить, но сравнение дело показательное и для любого

Чисто росийские вещи давно покупал? Мне  российский автопром все что нужно показал )) не спорю если есть возможность нужно покупать бренд, в электронике данного сегмента это леонардо, что мешает вам купить бренд и не плакаться над качеством потдельной но дешевой продукции?

[=IRSS=CV72]

05.04.2018 в 01:41, veterok сказал:





Парни нужна печатка в layout  на 2 и 4 регистра  74HC165.



кто нибудь может помочь?

Изменено 3 мая 2019 пользователем =IRSS=CV72
ошибка

[Fix]

Когда скачиваешь с гугла архив там есть папка PCB, там ты и найдёшь платы.
