MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[=SOVA=Teiger]

2 часа назад, MYCYJIbMAHUH сказал:

Если не тяжело,дорисуйте пожалуйста как соединить два регистра 74HC165 между собой и как подцепить кнопку.

Есть куча регистров,но нет плат расширения.Помогите напрямую всё сделать.

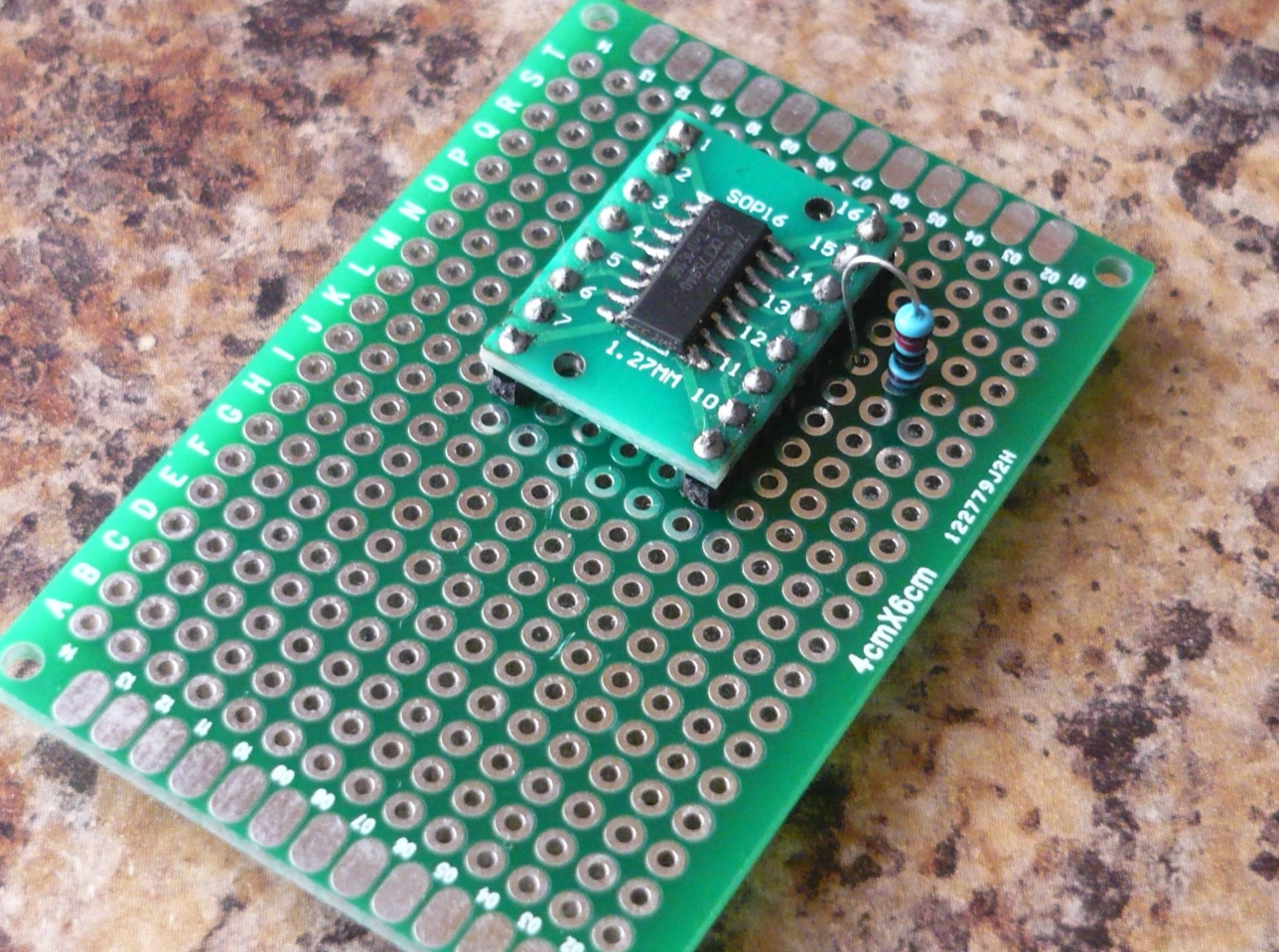

Так ты хочешь SMD детали паять напрямую проводами что ли? Регистры по любому надо паять на платы. Иначе извращение какое-то. Вот схема урезанная для тебя соединения регистров (12 штук). Я их специально не делаю все на одной плате. Они маленькие и их можно в ручки вынести из корпуса максимально близко к кнопкам. У меня из 4 платок по 3 регистра одна была в РУС х52Про расположена физически. Хотя сама плата ПроМикро была в РУДе вместе с остальными платами регистров.

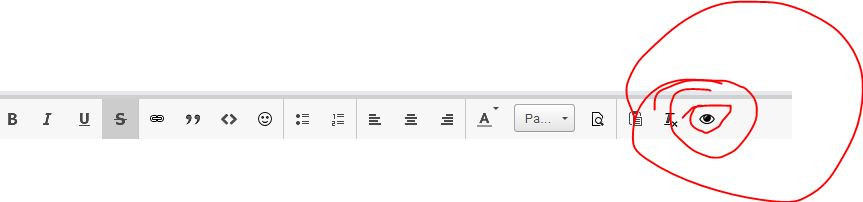

Кто подскажет? Как на форуме сворачивать картинки свои? Что-то не умею!

Изменено 10 октября 2019 пользователем =SOVA=Teiger

[SV7_Electric]

Скрытый текст

36 минут назад, =SOVA=Teiger сказал:

Кто подскажет? Как на форуме сворачивать картинки свои? Что-то не умею!

Скрытый текст





Изменено 10 октября 2019 пользователем =SPb=Electric

[MYCYJIbMAHUH]

46 минут назад, =SOVA=Teiger сказал:

Так ты хочешь SMD детали паять напрямую проводами что ли? Регистры по любому надо паять на платы. Иначе извращение какое-то. Вот схема урезанная для тебя соединения регистров (12 штук). Я их специально не делаю все на одной плате. Они маленькие и их можно в ручки вынести из корпуса максимально близко к кнопкам. У меня из 4 платок по 3 регистра одна была в РУС х52Про расположена физически. Хотя сама плата ПроМикро была в РУДе вместе с остальными платами регистров.

мне надо вот так

Скрытый текст



[=SOVA=Teiger]

Скрытый текст



3 часа назад, MYCYJIbMAHUH сказал:

мне надо вот так

  Скрыть содержимое



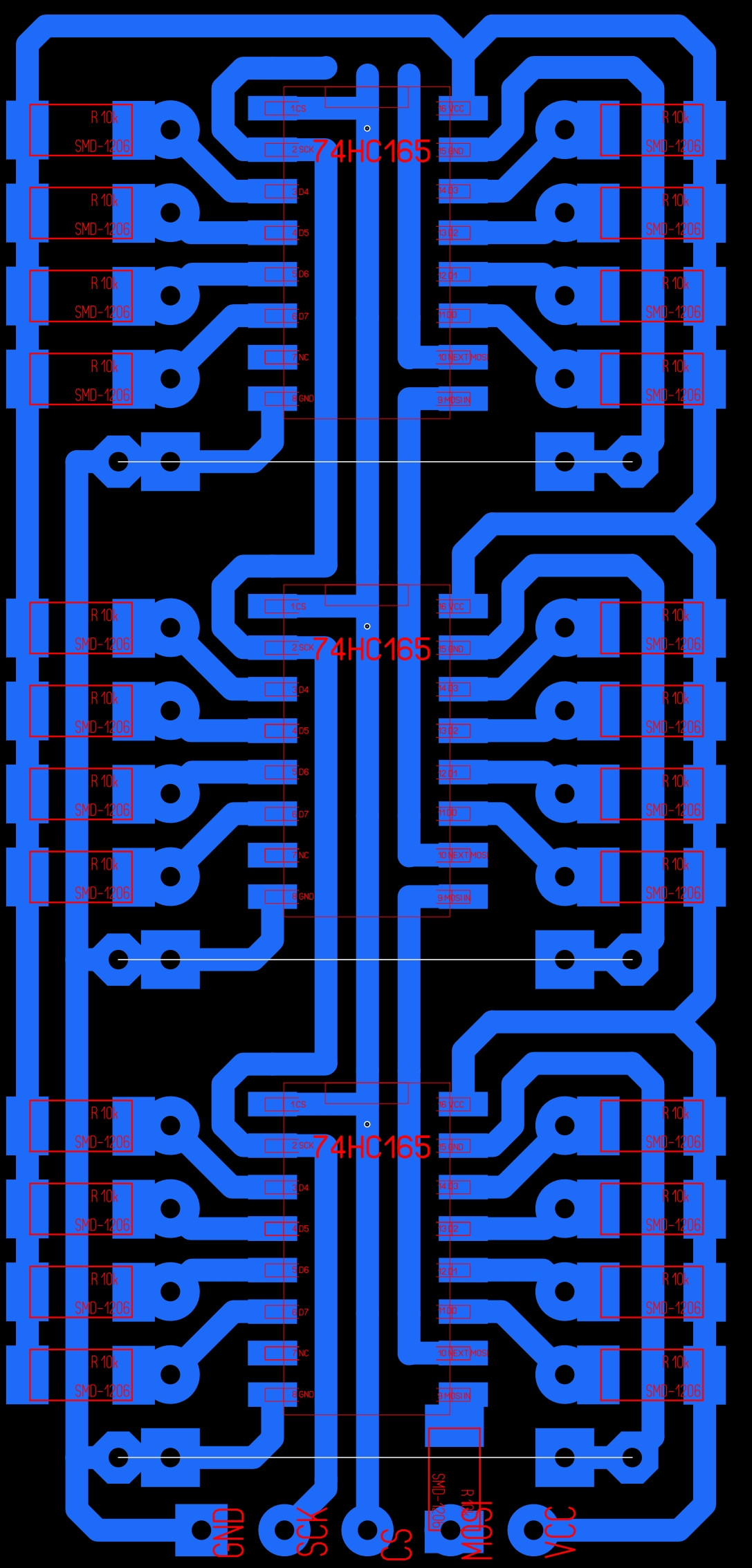

Смотри монтажку. Там есть все обозначения и резисторы. Только как я уже писал. На старых платах идет обозначение либо "MOSI" либо "MISO". Теперь их можно подключать к  другим выводам ПроМикро (освобождая вывод B3 MISO ПроМикро для подключения датчиков 5010). И подключай один резистор утечки 10к между контактом "9" самого первого регистра и платой ПроМикро. Все другие резисторы 10к припаивай одним выводом к VCC (питание), а другим к своему выводу регистра (конт. 3, 4, 5, 6, 11,12, 13, 14). И к этим же выводам (конт. 3, 4, 5, 6, 11,12, 13, 14) припаиваешь контакты кнопок. Вторые выводы кнопок на GND (корпус) припаиваешь.

Все последующие регистры подкл. параллельно с первым, за исключением контакта 9 микросхем. Только ближний к Промикро регистр подключается через резистор 10к к выводу E6 (как неа схеме). Все последующие регистры припаиваются к выводу 10 предыдущего регистра (т.е. последовательно).

Изменено 10 октября 2019 пользователем =SOVA=Teiger

[MYCYJIbMAHUH]

14 минут назад, =SOVA=Teiger сказал:

  Показать содержимое



 И подключай один резистор утечки 10к между контактом "9" самого первого регистра и платой ПроМикро.

Контакт "9"регистра на землю ардуинки???

[=SOVA=Teiger]

3 минуты назад, MYCYJIbMAHUH сказал:

Контакт "9"регистра на землю ардуинки???

Почему на землю? На схеме ведь специально красным показано подключение к выводу E6. И не сразу вывод 9 на E6, а через резистор 10к.

Изменено 10 октября 2019 пользователем =SOVA=Teiger

[MYCYJIbMAHUH]

2 минуты назад, =SOVA=Teiger сказал:

Почему на землю? На схеме ведь специально красным показано подключение к выводу E6.

Понятно.



Изменено 10 октября 2019 пользователем MYCYJIbMAHUH

[=SOVA=Teiger]

Только что, MYCYJIbMAHUH сказал:

Скрин 404,не посмотреть((((

А так?

Скрытый текст





Изменено 10 октября 2019 пользователем =SOVA=Teiger

[MYCYJIbMAHUH]

Только что, =SOVA=Teiger сказал:

А так?

  Показать содержимое





Нет.404.Да ладно уже,а то я  за.....л тут всех и тебя.Буду дальше танцевать,может подключу))).

[=SOVA=Teiger]

 Нормально все. Я тоже Виталика и всех опытных мучил в свое время. ты еще раз персмотри. Я дополнял посты свои. Возможно ты старые посты смотрел. Потому и 404 было.

Изменено 10 октября 2019 пользователем =SOVA=Teiger

[MYCYJIbMAHUH]

5 часов назад, =SOVA=Teiger сказал:

 Нормально все. Я тоже Виталика и всех опытных мучил в свое время. ты еще раз персмотри. Я дополнял посты свои. Возможно ты старые посты смотрел. Потому и 404 было.

Пока один регистр заработал.Восемь кнопок загораются.Подцепил энкодер одновременно две кнопки загораются,хоть вправо,хоть влево крутишь.На днях запаял плату на четырёх CD 4021,так с первого раза энкодер работает без нареканий.

[=SOVA=Teiger]

11 часов назад, MYCYJIbMAHUH сказал:

Пока один регистр заработал.Восемь кнопок загораются.Подцепил энкодер одновременно две кнопки загораются,хоть вправо,хоть влево крутишь.На днях запаял плату на четырёх CD 4021,так с первого раза энкодер работает без нареканий.

По энкодерам. Тут я не помощник. Смутно представляю их работу, да и не заморачиваюсь. Я сторонник простоты и надежности Т-34 в любом изделии (чем меньше наворотов, тем лучше).

[=SOVA=Teiger]

12 часов назад, MYCYJIbMAHUH сказал:

Пока один регистр заработал.Восемь кнопок загораются.Подцепил энкодер одновременно две кнопки загораются,хоть вправо,хоть влево крутишь.На днях запаял плату на четырёх CD 4021,так с первого раза энкодер работает без нареканий.

Я и с регистрами связался только из-за того, что они мне количество соединительных проводов между "РУС-РУД-педали" экономят.

Пример:

Подсчитай... "Плата" в РУДе находится...

мне на РУС нужны 16 кнопок... значит надо 17 проводов до кнопок в РУС от РУД!...

А если поставить 2 "регистра сдвига" в корпус РУС (на 16 кнопок), то нужно в "кабеле" от РУД до РУС прокладывать только 5 проводов!

Изменено 11 октября 2019 пользователем =SOVA=Teiger

[huligan]

5V с какой ножки брать?

с raw или с vcc ?

[MYCYJIbMAHUH]

1 час назад, huligan сказал:

5V с какой ножки брать?

с raw или с vcc ?

Вроде надо перемычку поставить J1 и всё.

[=FA=CATFISH]

15 минут назад, MYCYJIbMAHUH сказал:

Вроде надо перемычку поставить J1 и всё.

Нет.



2 часа назад, huligan сказал:

5V с какой ножки брать?

с raw или с vcc ?

RAW - питание от  USB

Vcc -  питание после внутреннего стабилизатора.

Замыкание J1 не коротит этот стабилизатор, а лишь переключает его с 3,3В на 5,0В на выходе.



[huligan]

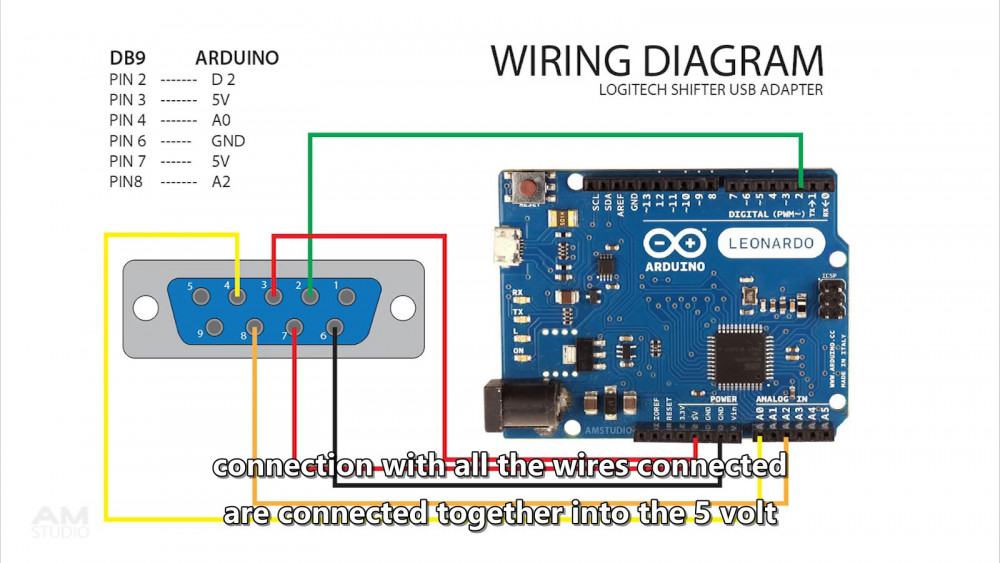

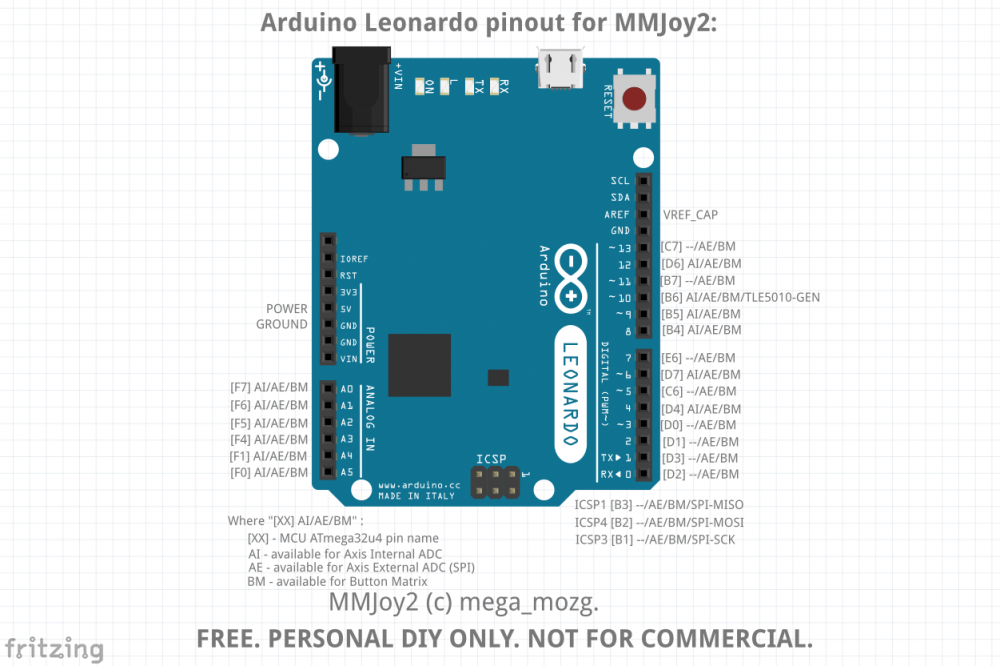

тогда так спрошу-какая ножка на плате про микро соответствует ножке 5V Arduino Leonardo R3

нужно собрать такую схемку,но на про микро



Изменено 12 октября 2019 пользователем huligan

[2serg2]

1) По этой ссылке нашёл такую информацию про RAW:

Питание

Arduino Pro Mini может получать питание: через кабель FTDI, или от платы-конвертора, или от регулируемого источника питания 3.3 В или 5 В (зависит от модели платформы) через вывод Vcc, или от нерегулируемого источника через вывод RAW.



2) По этой ссылке написано следующее:

На Arduino Pro Mini предусмотрено три разных пина, которые связаны с питанием: GND, VCC и RAW. GND, как вы уже догадались - это земля. RAW - это контакт для напряжения, которое подается на регулятор. На этот контакт можно подавать напряжение в диапазоне от 3.4 до 12 В. Напряжение на контакте VCC подается непосредственно на Pro Mini, так что на этом контакте у вас всегда будет отрегулированное напряжение 3.3 В.



Насчёт перемычки есть такая схема:



Я только что подал на ARDUINO pro micro (вывод RAW) 7 вольт и на VCC было 3,3 вольта.

[=FA=CATFISH]

4 часа назад, huligan сказал:

тогда так спрошу-какая ножка на плате про микро соответствует ножке 5V Arduino Leonardo R3

нужно собрать такую схемку,но на про микро



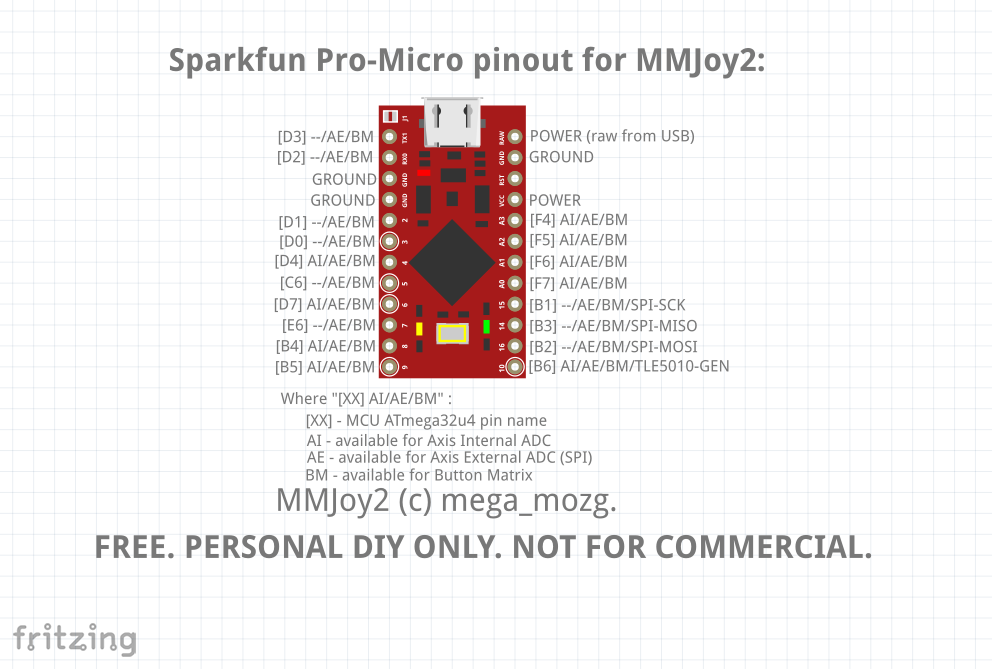

Vсс

[GO63]



Цитата

Я только что подал на ARDUINO pro micro (вывод RAW) 7 вольт и на VCC было 3,3 вольта.

Это верно для Pro Micro с ATmega32u4 и с кварцем на 8МГц.

А для Pro Micro с ATmega32u4 и с кварцем на 16МГц, при подаче на вход RAW напряжения не менее 5V (+ падение напряжения на стабилизаторе), на контакте VCC должно быть напряжение 5V.



Изменено 12 октября 2019 пользователем GO63

[huligan]

так какую ножку брать для того,чтобы в схеме выше было аналогично 5V ноге Leonardo R3 ???

4 часа назад, GO63 сказал:

при подаче на вход RAW напряжения не менее 5V

кто туда его подаёт??? Я просто по микро юсб к компу подключаю платку!

так!Всё!Сам разобрался!Нашёл свои старые фотки джойстиков с про микрой

VCC - эта нога для 5V !!!

Вот Кобру Ь5 в 2015 году переделывал на Про микру



Кобру М5

[vvm13ru]

Как я помню, есть две версии про микро - пяти и трёхвольтовая, и для подключения через usb:

* vcc для пятивольтовой ардуинки может совпадать с raw или быть чуть ниже (и это зависит от J1)

* vcc для трёхвольтовой должно быть 3.3, ну, а raw всё равно usb-шное (5в или около)

[huligan]

там на них сразу написано,какие они-5 вольт или 3.3 !!!

[GO63]

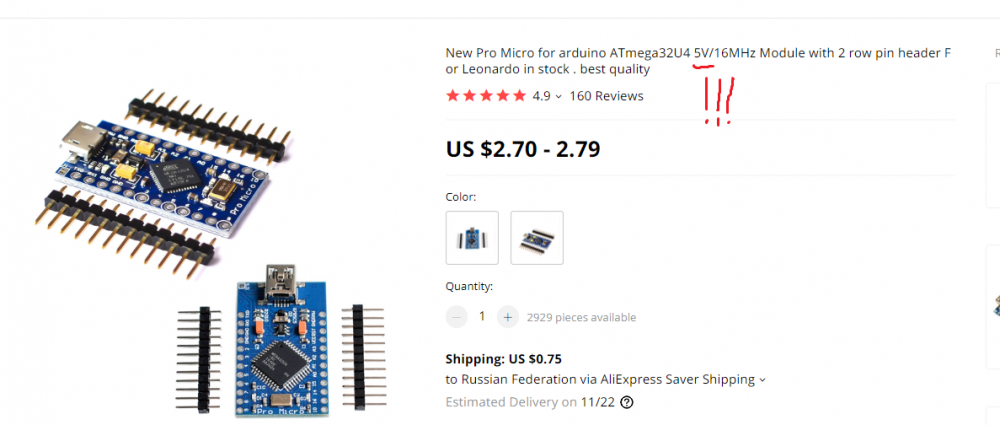

Нужно брать Pro Micro 5V с кварцем на 16МГц.

Трёхвольтовые, с кварцем на 8МГц, не подходят для MMJOY.

[=VCC=Ghash34]

а как кма200 подключить не подскажете?

[tolyan__tihas]

24.04.2019 в 07:20, tolyan__tihas сказал:



а можно фото шилда на обороте?

[Arachna]

По ссылке https://sites.google.com/site/mmjoyproject/fajly-dla-skacivania/MMJOY2 [v20161101].rar?attredirects=0&d=1

Скачиваем архив. В папке PCB читаем файл manual rus.pdf

Там есть обе стороны шилда.

А с помощью программы Sprint-Layout посмотреть все возможные платы для MMJoy2.



[Swift_CCCP]

РУД Saitek x55 ни кто не переделывал на ММджой2? Или может схема или распиновка есть? А то у меня есть полуфабрикат думаю переделать но разводка правой ручки перепутана если и сделаю то другим уже не повторить. Или может есть контроллер у кого не нужный?

Изменено 6 ноября 2019 пользователем Swift_CCCP

[Botanik]

Камрады, что делать....

В  MMJoy (20181101)  у оси (TLE  5011 -D4 ) сырое значение постоянно растет, край оси смешается постоянно немного?

Пересохронял  и битность менял, и  все равно  значение растет..... Почти все настройка перепробовал?????

Что делать?



Изменено 14 ноября 2019 пользователем =N=Bonaparte

[Vumpel18]

Подключите другой датчик. Если проблема не уйдёт тогда

сначала очистить EEPROM, сброс конфигурации и перезагрузка.

Скрытый текст

У Вы коллега, но Вам придётся всё по новой ручками настраивать. Поэтому перед всеми манипуляциями сделайте скрины всех закладок конфигуратора с существующими настройками.

Если это не поможет - смените версию прошивки.

Изменено 14 ноября 2019 пользователем Vumpel18

[veterok]

Вчера хотел полетать, но в РУС-е накрылись регистры 74HC165. Из 25 кнопок 20 "нажаты". Остальные работают. Примерно пол года назад, было нечто подобное с РУД-ом, но там вышла из строя одна микросхема. РУД и РУС у меня одно устройство, 98 физических, 102 всего кнопок.

 Здесь многие писали о выходе из строя 74HC165. От чего это происходит и как с этим бороться? Статика виновата или может резисторы подтяжки 10 кОм маловаты? У кого какие мысли? А может кто точно знает выход?

[Botanik]

9 минут назад, Vumpel18 сказал:

Подключите другой датчик. Если проблема не уйдёт тогда

сначала очистить EEPROM, сброс конфигурации и перезагрузка.

  Скрыть содержимое

У Вы коллега, но Вам придётся всё по новой ручками настраивать. Поэтому перед всеми манипуляциями сделайте скрины всех закладок конфигуратора с существующими настройками.

Если это не поможет - смените версию прошивки.



я, сохранил настройки в файл

[Vumpel18]

ОК.

Тогда сначала подключаем другой датчик.

А дальше как повезёт.

[Botanik]

настройки оси.  "авто с центром" и "авто без центра" не работают, не калибруются

настройка "сохранение без цента" все нормально

Изменено 14 ноября 2019 пользователем =N=Bonaparte

[Vumpel18]



14 минут назад, veterok сказал:

У кого какие мысли? А может кто точно знает выход?

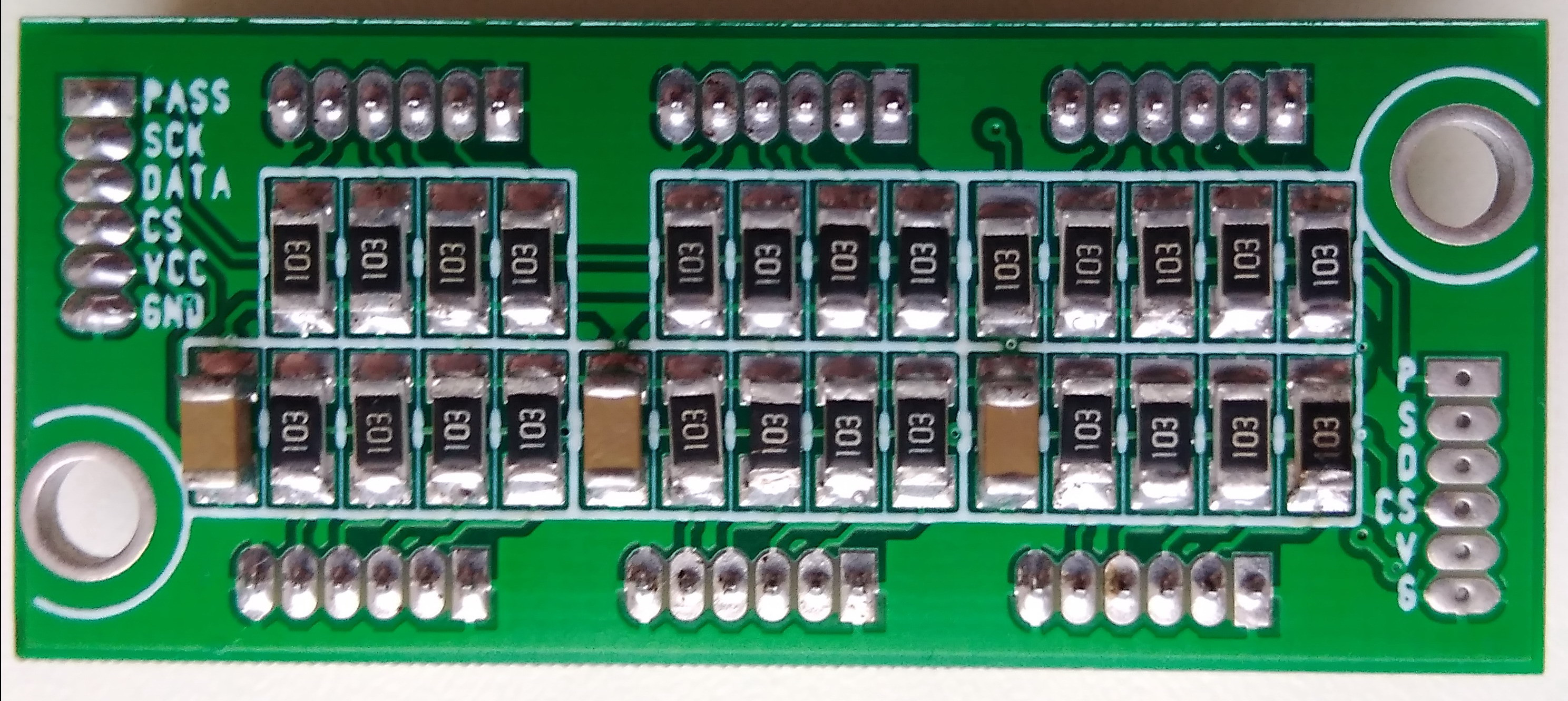

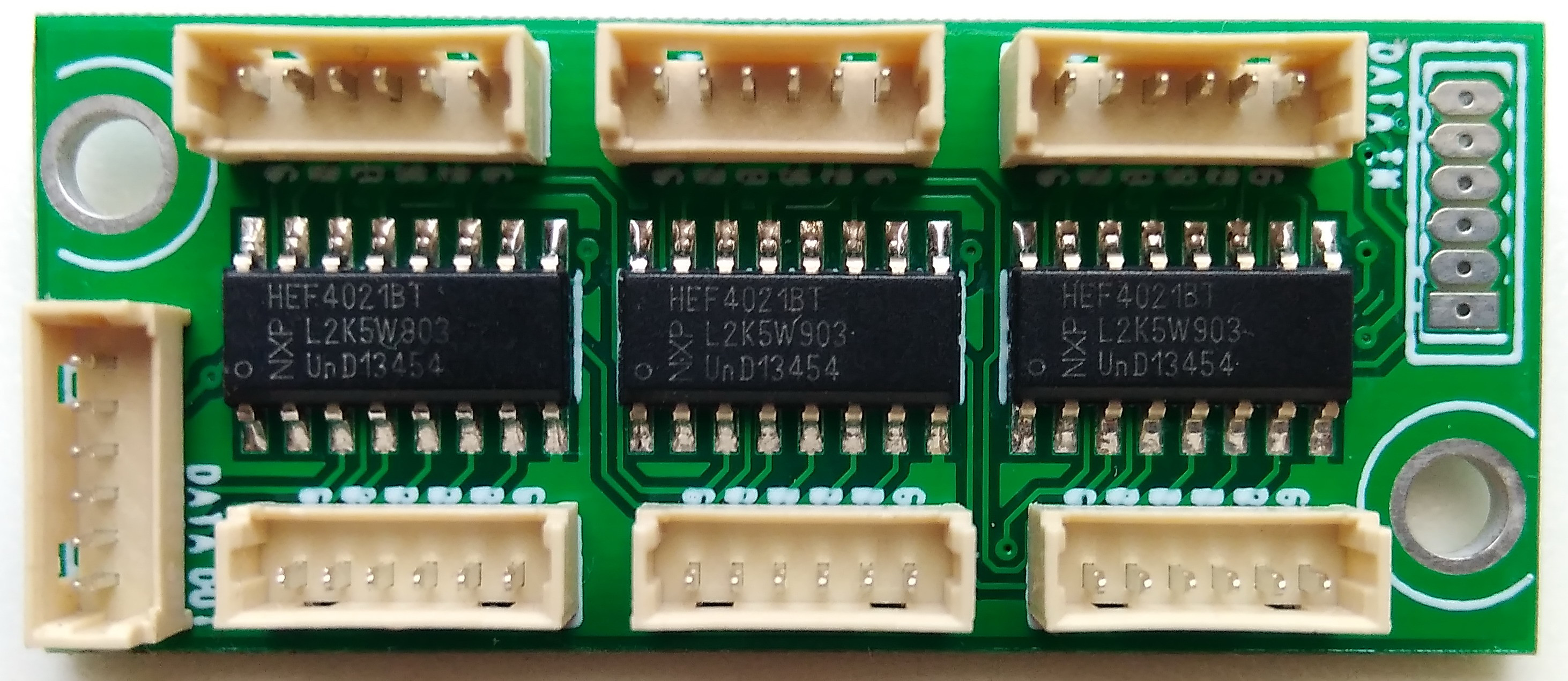

Использовать платы промышленного изготовления на сдвиговых регистрах CD4021.

Скрытый текст



Изменено 14 ноября 2019 пользователем Vumpel18

[veterok]

13 минут назад, Vumpel18 сказал:



Использовать платы промышленного изготовления на сдвиговых регистрах CD4021.

  Показать содержимое



Ну да, тоже выход. А можно и джойстики заводские покупать.

Но всё-таки, 74HC165 почему летят?

[Vumpel18]

2 минуты назад, veterok сказал:

Но всё-таки, 74HC165 почему летят?

Не знаю.

Скрытый текст

В молей практике, за многие годы, ещё ни один сдвиговый CD4021 не вышел со строя (более 200 шт.).



[veterok]

1 час назад, Vumpel18 сказал:

Не знаю.

  Скрыть содержимое

В молей практике, за многие годы, ещё ни один сдвиговый CD4021 не вышел со строя (более 200 шт.).



 CD4021 это полный аналог 74HC165, или нет?

[Vumpel18]

Нет. Это разные типы регистров.

[=FA=CATFISH]

1 час назад, veterok сказал:

Ну да, тоже выход. А можно и джойстики заводские покупать.

Но всё-таки, 74HC165 почему летят?

Резисторы 10кОм - ни при чем.

Выходной ток по "74HC/HCT/HCU/HCMOS Logic Family Specifications" не менее 20 мА.

Выходить из строя могут (ИМХО) по двум причинам:

1. Превышение питающего напряжения. Надо очень внимательно смотреть блок питания. С осцилографом. Может там в нем пульсации напряжения выше 6,5В. Или например стабилизатор  5,0В не держит.

2. Попалась бракованная партия м/с
