Программирование джойстиков от VKB

[Alex_Oz]

6 минут назад, LokkiDay сказал:

Создаю макрос

...

жму set.

не работает.

тогда я для проверки жму get

он считывает это





44 минуты назад, Alex_Oz сказал:

Так, отставить вышеизложенное - пока что можно создать макросы в 1_98_1 , потом накатить NG - и работать. Главное не делать SET(Macro) в NG.



-------------

PS - проверьте v1_98_6(4) NG (SET - можно)

Изменено 17 декабря 2019 пользователем Alex_Oz

[LokkiDay]

Уточнение ставлю прошивку на мк2 (_BlackBox_MK2_GF_SCG_L_v1_98_6 NG)

[Alex_Oz]

В данном случае MK2 никак не влияет



PS - macro создать с чистого листа (не делая GET)

Изменено 17 декабря 2019 пользователем Alex_Oz

[LokkiDay]

C  v1_98_6(4) NG все заработало!

Спасибо огромное!!!

[Funk]

А можно узнать: не работает кнопка центрального нажатия pov1 в mcg. Эта хатка назначена на 4 позиции, что нужно сделать?

[Alex_Oz]

На  вкладке Buttons-Physical layer включаете Poll:



Для контроля нажимаете несколько разных кнопок, потом - проверяемую. Если у нужной кнопки отклика нет - тогда однозначно в техподдержку.

[Funk]

5 часов назад, Alex_Oz сказал:

На  вкладке Buttons-Physical layer включаете Poll:



Для контроля нажимаете несколько разных кнопок, потом - проверяемую. Если у нужной кнопки отклика нет - тогда однозначно в техподдержку.

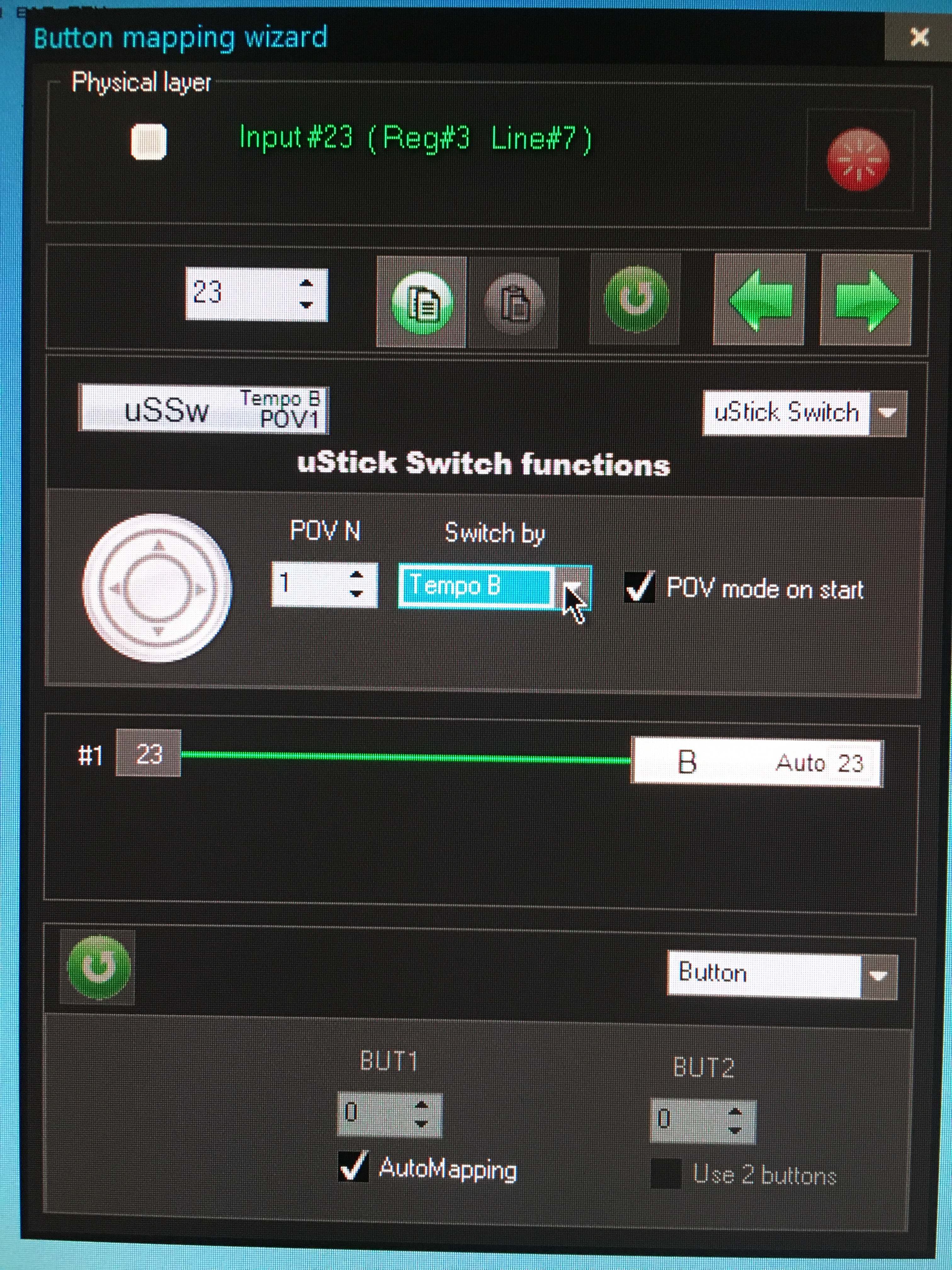

Спасибо за ответ. Проверил - работает, но стоит вот в таком режиме (фото), уже не помню что я с ней делал, но БЗХ сейчас не видит эту кнопки.

Не скажите как сделать видимой?

https://cloud.mail.ru/public/5xhF/7DhifJ5PF



Изменено 18 декабря 2019 пользователем Funk

[Alex_Oz]

Нужно использовать TempoB :

И проверьте версию прошивки.

[Funk]

19.12.2019 в 09:41, Alex_Oz сказал:

Нужно использовать TempoB :

И проверьте версию прошивки.



Не выходит при ТемроВ.

Алекс, может подскажете, как сохранить 4х поз pov, как есть + центральная кнопка.





[Alex_Oz]

Неправильная (неточная) постановка задачи - залог 100% неправильного решения ( непонятен только смысл этого мероприятия).



По последним данным следует uStickSwitch сделать Button.

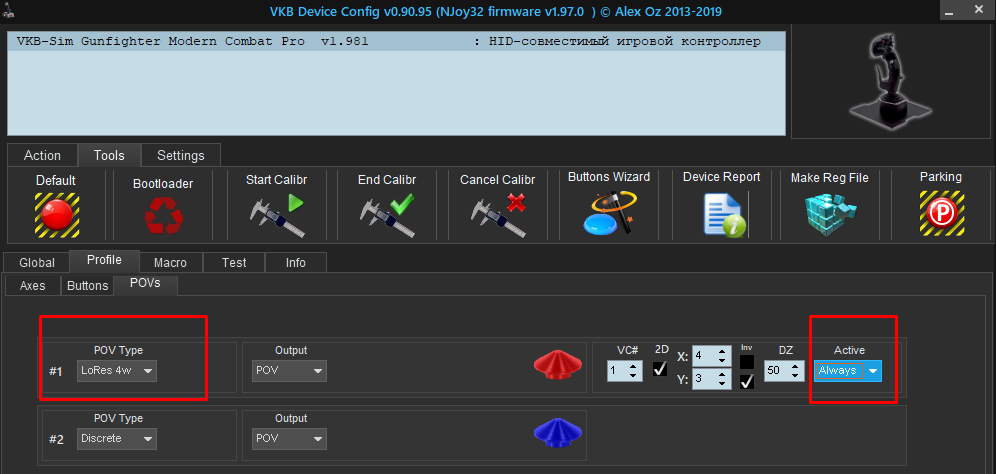

И хатку так:



PS/ Убедительнейшая просьба ко  всем - ресайзить картинки при вставке (двойной клик по вставленному изображению и далее уменьшить размер до 260-300 px). Спасибо.

Изменено 25 декабря 2019 пользователем Alex_Oz

[Funk]

19.12.2019 в 09:41, Alex_Oz сказал:

Нужно использовать TempoB :

И проверьте версию прошивки.



Не выходит при ТемроВ.

Алекс, может подскажете, как сохранить 4х поз pov, как есть + центральная кнопка.



Алекс, вы все прекрасно поняли.)

Спасибо за помощь.

[Iguz]

18.12.2019 в 00:10, Alex_Oz сказал:



Алекс, скажи пожалуйста можно подружить 4 пиновый разъем на гладиаторе с 3 пиновым марсом?

[Alex_Oz]

Можно. Если имеется ввиду 4-х пиновый разъем МаРСа. Cигнальный как на 3-х пиновом ( между питанием ).

И поменять в конфигураторе тип.



[ABP_158]

Алекс добрый вечер.Какие-нибудь особенности программирования GF 3 будут?

[Alex_Oz]

Cо стороны BB  базы GF совершенно идентичны, поэтому особенностей нет.

[Iguz]

17 минут назад, Alex_Oz сказал:

Можно. Если имеется ввиду 4-х пиновый разъем МаРСа. Cигнальный как на 3-х пиновом ( между питанием ).

И поменять в конфигураторе тип.



Не совсем понял где сигнальный конектор:



[Alex_Oz]

В ручке - нет, нельзя. Там только две аналоговые линии  (выше про базу  писал).

[Iguz]

1 минуту назад, Alex_Oz сказал:

В ручке - нет, нельзя. Там только две аналоговые линии  (выше про базу  писал).



Спасибо! Понял, буду искать 4 пиновый марс значит..

Изменено 3 января 2020 пользователем Iguz

[Alex_Oz]

Их  можно как простые аналоговые линии использовать - промапить только  должным образом.

Изменено 3 января 2020 пользователем Alex_Oz

[Iguz]

То есть 2 обычных резистора он потянет?

[Alex_Oz]

Никто не запрещает



-->>>

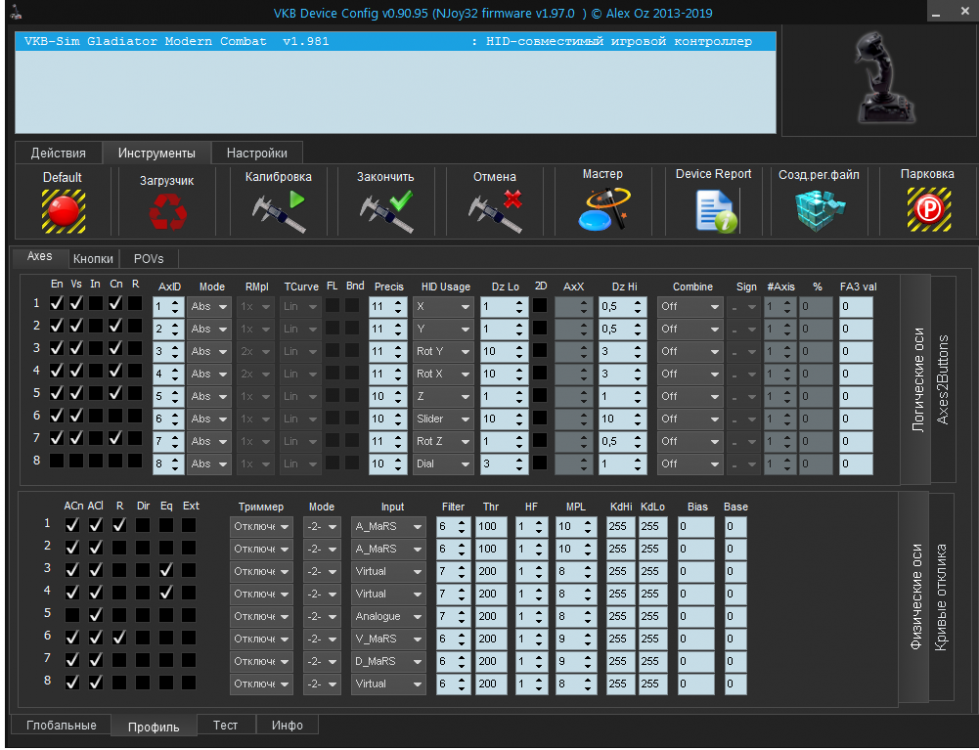

осевые настройки (приблизительно):

    --->>>



PS/ при условии что плата действительно из Гладиатора





Изменено 3 января 2020 пользователем Alex_Oz

[igra]

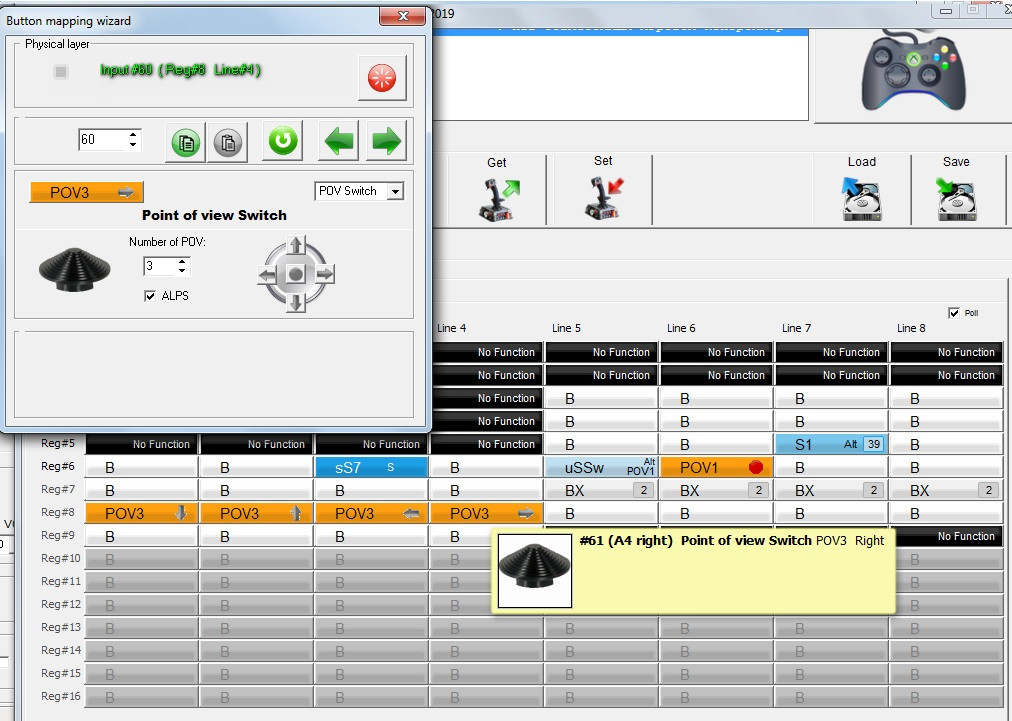

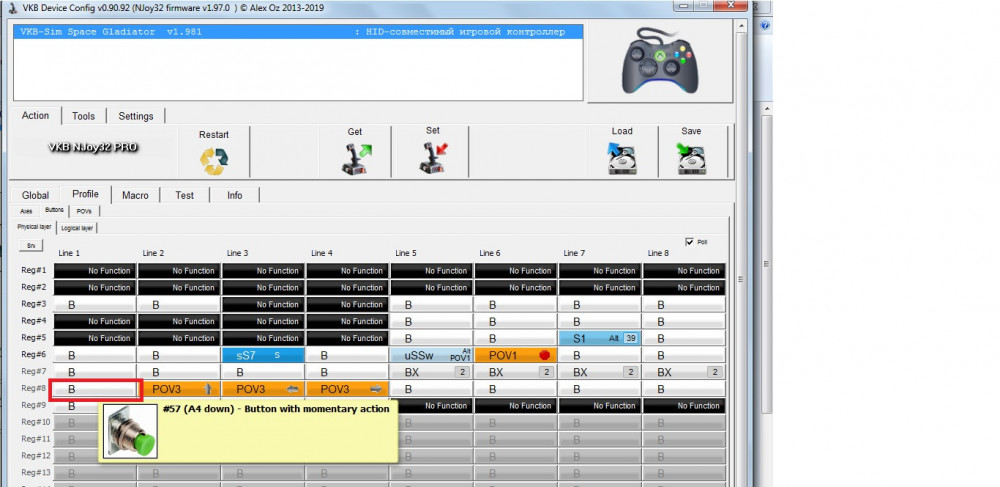

Помогите настроить хатку

Космосима стандарт правая, на базе гладиатор

прошивка   Gladiator_SCG_v1_98_1

VKBDevCfg-C  версия 0.90.92

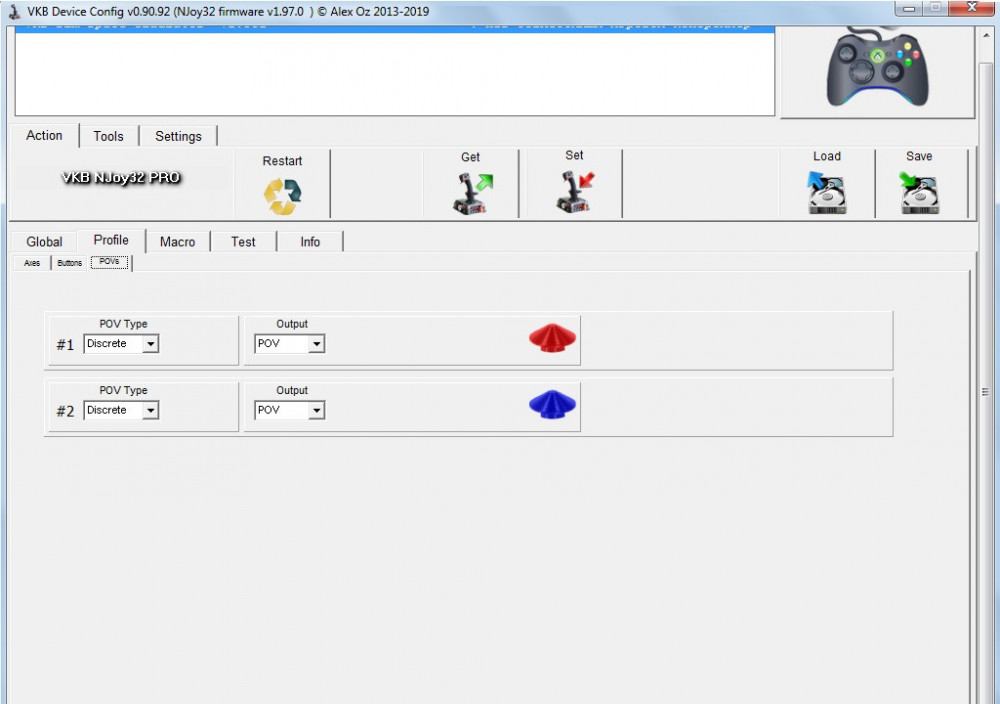

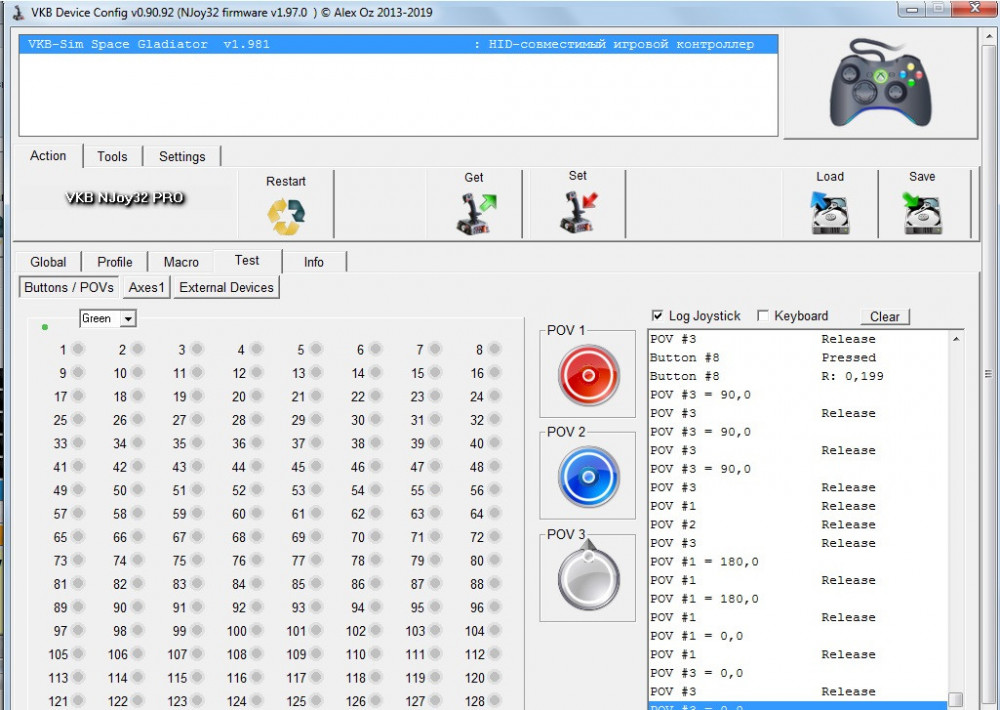

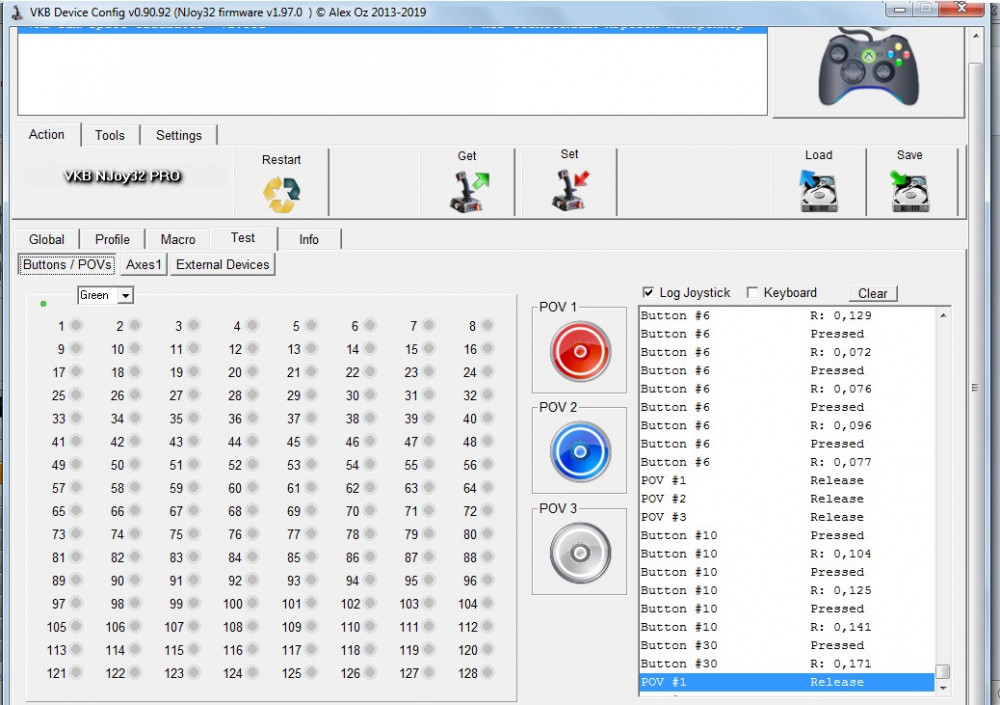

Прописывая все кнопки на серой хатке, перестает отображаться в тесте, с тремя отображается.





или может у кого профиль есть на гладиатор с правой космосимой,

Заводские настройки для гладиатора (Оси: 7 (включая 3х-осевые авиапедали), кнопки: 29, хатки: 1 Режим «Mode» — 2, режим «Shift» — 1 Factory default. Axes: 7 (including 3-axes pedals), buttons: 29, POV-switch: 1 Modes — 2, Shift — 1)

+ три хатки на космосиму и шифт.

[Alex_Oz]

1. Большие картинки просьба ресайзить до 260-300 по ширине

2. Много картинок лучше прятать под спойлер ( питограмма глаз)

3. Лучше приложить профиль ( в архиве - иначе не прикрепится)



По сути.

Пока видна такая проблема:

- ALPS отключить (это синхронизируемая хатка)



Там посмотрим.



[igra]

Спасибо, все получилось, опция ALPS для чего как работает?

[Alex_Oz]

Хатка ALPS  RKJXM имеет центральную кнопку, которая также срабатывает при нажатиях в сторону. Обработка таких хаток в движок была добавлена достаточно давно, но такие хатки в 'чистом" виде никогда не использовались. Только в ручках, но там свои контролллеры и своя обработка таких хаток. В SCG Kosmosima такая хатка тоже есть (на приливе в макс. версии).



Кстати она в вашем профиле назначена как центральная кнопка POV1 (Reg6 Line6) - её тоже следовало бы снять.

Изменено 3 января 2020 пользователем Alex_Oz

[SvArOg63]

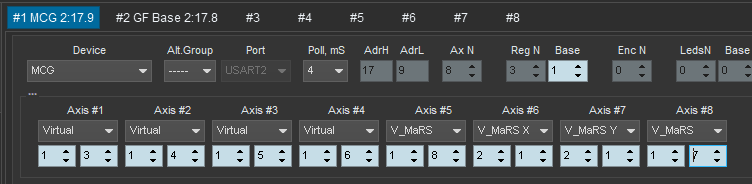

Здравствуйте приобрёл ручку MCG поставил на базу Гладиатор МК1 с помощью апдейта Gladiator Upgrade Kit Lite загрузил прошивку _Gladiator_MCG_v1_98_1 все кнопки работают и хатка строба но красная "Режим КБО" не реагирует на отклонение только работает на нажатие . Прошу помощи

[-DED-Ron]

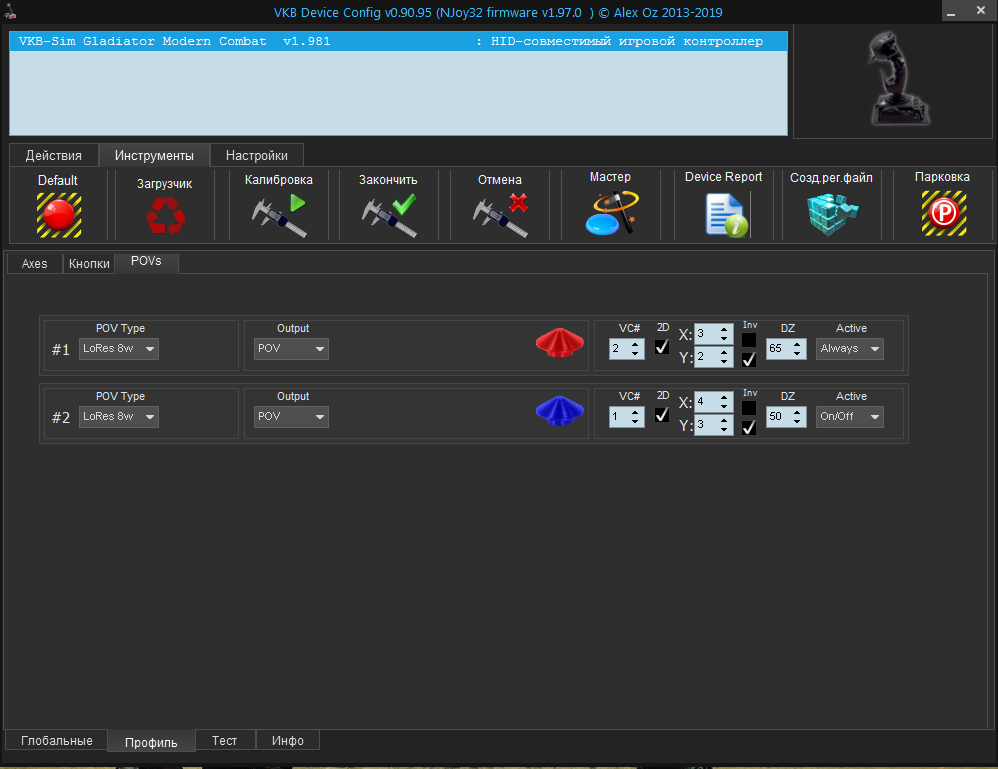

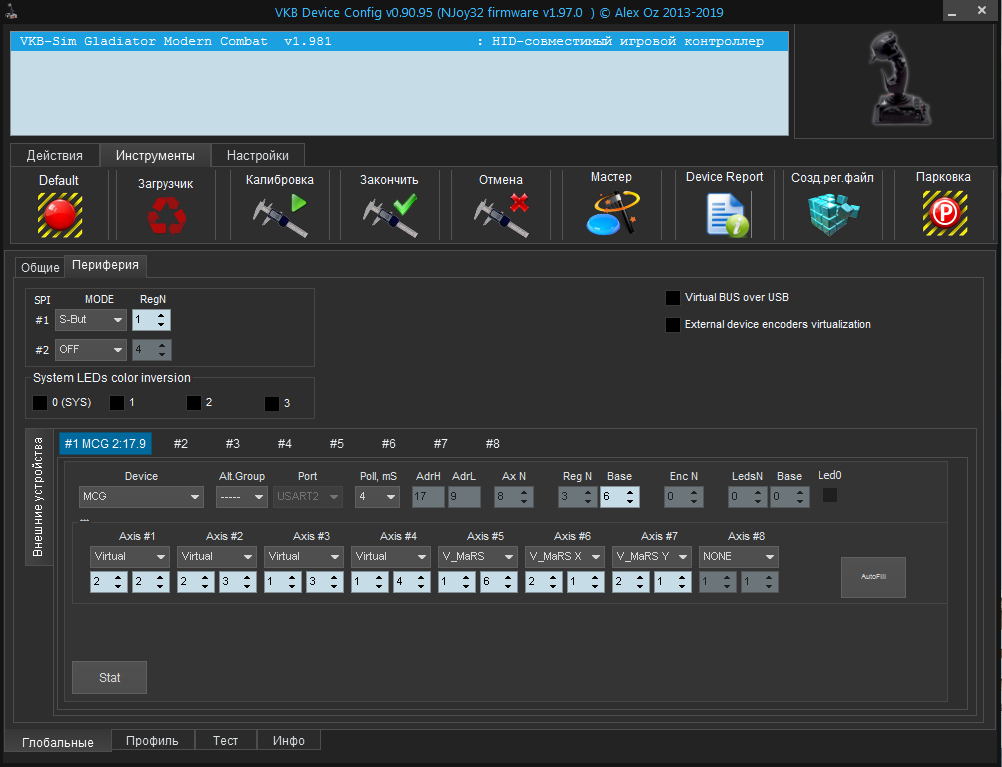

Попробуйте на втором скриншоте значения X,Y для неё заменить на 5,4 (с 3,2) и аналогично на крайнем  Axis#1(#2) 2-2,2-3 на 2-4, 2-5.

[VictorUs]

Попробуйте поменять Mode On/Off на Always.

[SvArOg63]

Большое Спасибо

-DED-Ron

VictorUs



[xtasy]

03.01.2020 в 23:11, Alex_Oz сказал:







Здравствуйте!

Недавно стал обладателем джоя VKB GF3 + Kosmosima.
В процессе настройки столкнулся с рядом вопросов, посоветовали обратиться к Вам =)

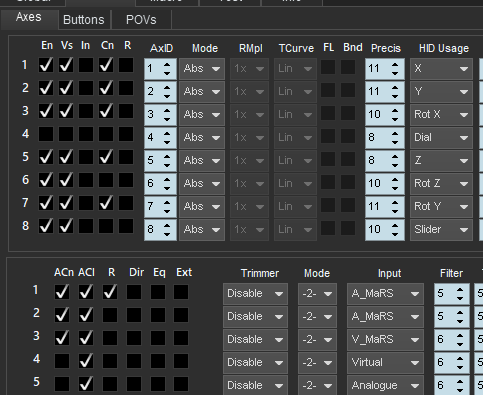

Вопрос в основном касается настройки осей в External devices.  Собственно, ось можно задать одним параметром V_MARS, а можно двумя V_MARS X + V_MARS Y. В итоге имеем одинаковую работу оси, только меняется центр (BIAS). В чём принципиальная разница и есть ли она вообще? Если касательно ручек, где осей много и 8ми позиций может не хватить это понятно, то на примере базы GF3, где по сути всего 2 оси, имеет ли смысл использовать для каждой всего один параметр V_MARS или лучше задавать два?

[Alex_Oz]

Разница есть. На самом деле кажущаяся одинаковая работа оси при детальном рассмотрении в общем случае будет иметь нелинейность, она просто может быть не сильно заметна при удачных обстоятельствах.

В общем же случае для Марсов, принимаемых с внешних устройств тип сенсора определяется типом данных, передаваемых в протоколе - и  должен строго соответствовать!

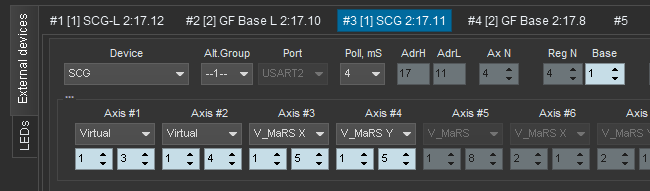

Например для ручки SCG

MaRS твиста принимается как две ортогональные компоненты угла XY

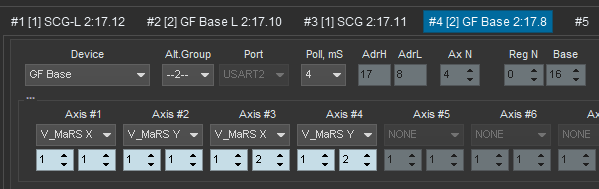

 аналогично для базы GF два датчика передаются также двухкомпонентным способом:



При приеме в таком виде угол рассчитывается уже в контроллере BB.

Иногда (как верно замечено - в основном из-за ограничения на 8 осей на девайс) MaRS может передаваться в виде рассчитанного значения угла  - тогда используется тип V_MARS ( например в MSG ?





Выше был описан не совсем типичный случай замены MaRSa ( двухкомпонентного) на два резистора -  это допустимо ( со сменой типа на virtual).

Но, повторюсь, касаемо штатных ручек/баз - типы сенсоров должны соблюдаться строго.





Изменено 6 января 2020 пользователем Alex_Oz

[xtasy]

14 часов назад, Alex_Oz сказал:





Спасибо, понятно. Есть ещё вопрос про AdrH AdrL. Задаётся некий диапазон. Но для базы GF3 его сменить нельзя, а вот для ручки SCG можно. Надо ли что-то настраивать или оставить по-дефолту?

[Alex_Oz]

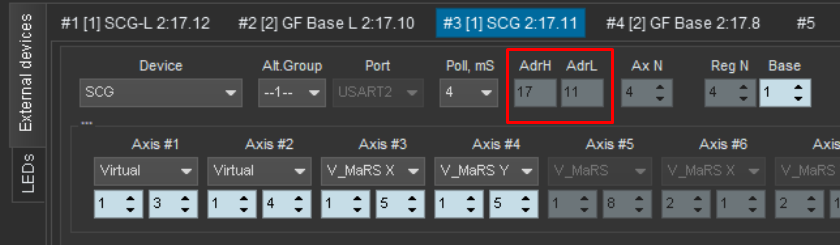

Для SCG вроде тоже заблокировано:



В принципе базы могут иметь сменный адрес - для объединения по шине, там перемычка есть для этого.Но адреса всего два.

Менять адреса без надобности не следует.



[Zorik79]

@Alex_Oz

Вопрос: BlackBox_MK2_GF_Multidevice для подключения 2-ух GF к одному контролеру?
если да тогда почему есть версия для обычного BlackBox? Он по-моему не предназначен для объединения 2-ух устройств.

Также не понятно какие ручки поддерживает прошивка.



[Alex_Oz]

MULTIDEVICE  - один GF и разные ручки.

Контроллер при старте обнаруживает подключенную ручку и активирует соответствующий профиль.

Также стартует под соответствующим VID/PID и названием.

подробнее - тут.





Изменено 8 января 2020 пользователем Alex_Oz

[D959]

Появился вопрос, есть Джойстик Defender Cobra M5,  контроллер от ВКБ Njoy v1.1, два датчика МАРС с круглыми магнитами.
ShowHID показывает 1.27, возможно контролер прошить под другую ручку управления?

[Vumpel18]

19 минут назад, D959 сказал:

Появился вопрос, есть Джойстик Defender Cobra M5,  контроллер от ВКБ Njoy v1.1, два датчика МАРС с круглыми магнитами.
ShowHID показывает 1.27, возможно контролер прошить под другую ручку управления?

Зачем Вы в каждой ветке задаете один и тот же банальный вопрос ?

Ответ см. https://forum.il2sturmovik.ru/topic/4664-mmjoy2-бесплатная-прошивка-и-софт-для-самодельного-контроллера-джойстика/page/68/?tab=comments#comment-748852



[Von_Virus]

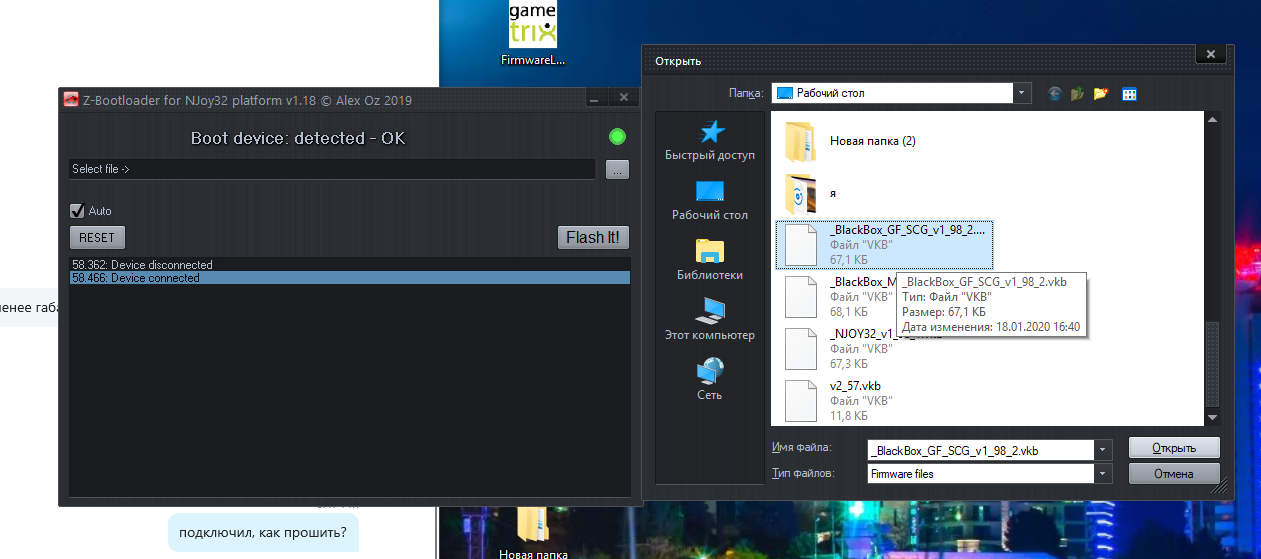

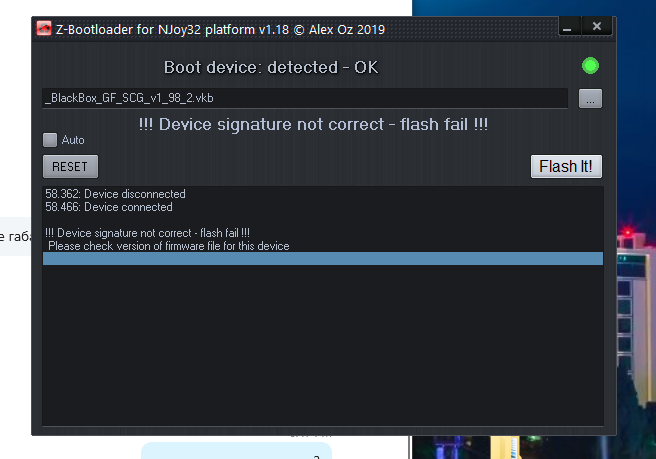

Не могу прошить блекбокс мк1 с прошивкой 1.97а на 1.98.1/2, при этом на нг 1.98.6 прошилось сразу и без проблем. С блекбоксом мк2 таже петрушка, начальная прошивка 1.98.1 (на 1.98.2 не прошивается, правда на нг не пробовал).

Изменено 18 января 2020 пользователем Von_Virus

[Alex_Oz]

Спасибо, сделал дубль 1.98.2(2) - можно пробовать.

Относительно 1.98.1 - изменений нет, билд контрольный ( добавлена прошивка для  F14 stick)

[Vumpel18]

50 минут назад, Von_Virus сказал:

Не могу прошить блекбокс мк1 с прошивкой 1.97а на 1.98.1/2, при этом на нг 1.98.6 прошилось сразу и без проблем. С блекбоксом мк2 таже петрушка, начальная прошивка 1.98.1 (на 1.98.2 не прошивается, правда на нг не пробовал).

Есть такое и на плате v.1_6 Black Box.

Скрытый текст

Было желание ознакомиться с настройками ручки F14, но пока не судьба.

Оперативно. Спасибо Alex_Oz.

Изменено 18 января 2020 пользователем Vumpel18
