TECS. Первый взгляд.

Recommended Posts





Было бы удобно и там и там, если базу сделать размером с боковой от пилота панелью самолета.



Хорошо бы.. Но, чем больше возможностей для размещения - тем больше захочется дополнительных компонентов :)







Если продолжать сравнивать с 55-ым, то там если вынести тумблеры подальше вправо от рычагов буквально на 5 мм будет вообще отлично



Кстати, да. Крайний правый ряд тумблеров на Х55 вполне удобен. Так что, либо оставить только один ряд (что сейчас и есть на рендере по проекту TECS), либо немного расширять, либо часть элементов вынести на левую сторону. Либо оставить как есть :) Поскольку по картинке сложно понять - насколько удобно работать в таком расположении кнопок.

Share this post


Link to post
Share on other sites

............Поскольку по картинке сложно понять - насколько удобно работать в таком расположении кнопок.

Так вот... подождем до полномасштабного прототипирования и проверим, сейчас я только на картонках пробовал. Что не совсем корректно. А там по реальным результатам и будет над чем подумать. Сейчас лишь борьба мнений, а не фактов.



  • Upvote 1

Share this post


Link to post
Share on other sites

есть основной руд и два дополнительных блока....вроде как говорили .позже будут вводить еще доп.блоки (на любителей) нельзя ли на основном блоке сразу предусмотреть пару разъмов для их подключения..что бы потом не заморачиваться с переделкой основного блока

Share this post


Link to post
Share on other sites

Переделок не будет. Т.е. не понадобятся.

Edited by JGr124_boRada
  • Upvote 3

Share this post


Link to post
Share on other sites

Шота тиха тут у вас. Новости мож какие имеюца? :)

Share this post


Link to post
Share on other sites

Сейчас идет работа над механикой РУД. Прессформы - это заключительный шаг.

Семь раз отмерь - один отрежь

Share this post


Link to post
Share on other sites

Кстати пробовал. Что-то в этом есть, но удобства не добавляет, суть в том что расстояние от ручек почти не меняется, просто добавляется наклон.



Крутилки туда поставить, будет удобно большим пальцем подкручивать...

  • Upvote 1

Share this post


Link to post
Share on other sites

Крутилки туда поставить, будет удобно большим пальцем подкручивать...



может быть



  • Upvote 1

Share this post


Link to post
Share on other sites

коаксиальные, две-три штуки :cool:

И с функцией кнопки (ну типа как на мышке) :)

  • Upvote 2

Share this post


Link to post
Share on other sites

А попробую нарисовать, я то против картинок ничего не имею.

Share this post


Link to post
Share on other sites

Может так


А ничего так. Понравилось. Только поменьше их для удобства. Сейчас крайние напряженно имхо.

Share this post


Link to post
Share on other sites

Не совсем. Не в одной плоскости. Например (если брать 4 шт.), 2 рядом, как регуляторы каналов на советской аппаратуре, сверху, 1 - как покаано, на боковой плоскости и 1- на задней.



Уж извините за мой французский))) Как=то типа такого.


Share this post


Link to post
Share on other sites

1. Надо на одну плату делать

2. учитываем то что стоять он может где угодно и с чем угодно, как у ежика во все стороны нельзя :)


А ничего так. Понравилось. Только поменьше их для удобства. Сейчас крайние напряженно имхо.

Только ближний, но это я наспех делал, компоновку нужно оптимизировать еще. Сегодня мало времени было, твист испытывали уже из под прессформы, и механику руда стендовую получили.

Edited by JGr124_boRada
  • Upvote 1

Share this post


Link to post
Share on other sites

Может так




Alps Electric EC11EBB24C03 поставить бы...






хотя, наверно, крокодил получится...





А можно крутилки сделать немного повыше? Чтоб их можно было вертеть, захватывая пальцами ещё и сверху.

Edited by FrAG_archer

Share this post


Link to post
Share on other sites

Alps Electric EC11EBB24C03 поставить бы...






хотя, наверно, крокодил получится...





А можно крутилки сделать немного повыше? Чтоб их можно было вертеть, захватывая пальцами ещё и сверху.

Ну почему же "крокодил", сдвоенные потенциометры и энкодеры имеют право на установку.



Да у меня есть такой вариант крутилок (на первых рендерах их видно), но именно в этом месте сверху крутить неудобно - ручки мешаются.

Edited by JGr124_boRada
  • Upvote 1

Share this post


Link to post
Share on other sites

Цена на такой энкодер практически лишает его этого права (на установку).



А для обычных шифтинг никто не отменял - если уж надо на одной ручке.

  • Upvote 2

Share this post


Link to post
Share on other sites

Хотелось бы узнать, TECS будет иметь свой контроллер или можно будет к BlackBox Gunfighter подключить?



и механику руда стендовую получили

Если это не тайна, впечатлениями не поделитесь?

Share this post


Link to post
Share on other sites

Хотелось бы узнать, TECS будет иметь свой контроллер или можно будет к BlackBox Gunfighter подключить?



Это в основном к Алексу вопрос.

Если это не тайна, впечатлениями не поделитесь?



Это - не тайна. Выбранные решения показали свою перспективность. Загруз работает как и рассчитывалось, люфты минимальны. Есть моменты которые нужно скорректировать.

Share this post


Link to post
Share on other sites

Свой контроллер. Но к Блэкбоксу его подключить можно будет тоже.

Впечатления хорошие. Ход мягкий и плавный. Фрикционы работают как надо. Сказать честно, боялся, что будет страгивание сильное, как у Трастмастера. Но боРада все спроектировал правильно, лучше механики РУДа в руках не держал. Это новый уровень.

Edited by uiv
  • Upvote 2

Share this post


Link to post
Share on other sites

Конечно  же есть страгивание. Против физики не попрешь. Чем сильнее затягиваем фрикцион, тем этот момент выше.  Наша задача уменьшить его до минимально возможных величин.

  • Upvote 2

Share this post


Link to post
Share on other sites

Нет предела совершенству!

А подскажите, что за "страгивание"?

  • Upvote 1

Share this post


Link to post
Share on other sites

Это такой эротичный момент... При начале возвратной поступательных движений требуется некоторое усилие несколько большее чем для процесса двиганья. Особенно чутко его чувствуют при пилотаже и дозаправки в воздухе...

  • Upvote 4

Share this post


Link to post
Share on other sites

Надо магнитный тормоз. Положил руку на руд электромагнит отключилься руд двигаеться легко, убрал включилься магнит примагнителься и не сдвинешь руд.

Share this post


Link to post
Share on other sites

Кстати, сайтек в 55-ом применяет какую то смазку, которая при страгивании с места ручек РУДа этот момент практически не ощущается,

по крайней мере даже при сильной затяжке рывок в начале движения практически отсутствует.

Share this post


Link to post
Share on other sites





Кстати, сайтек в 55-ом применяет какую то смазку, которая при страгивании с места ручек РУДа этот момент практически не ощущается, по крайней мере даже при сильной затяжке рывок в начале движения практически отсутствует.

Если механика пластмассовая, то такой эффект дает Nyogel 767A (это хит среди западных любителей доработки Вартхога)- могу подтвердить, страгивание уменьшается до почти полной незаметности. Правда, стОит она, как чугунный мост и найти сложно (я в свое время с трудом нашел британскую фирму, у которой она была в разумной фасовке и с разумной стоимостью доставки в Москву).

Share this post


Link to post
Share on other sites





Да у меня есть такой вариант крутилок (на первых рендерах их видно), но именно в этом месте сверху крутить неудобно - ручки мешаются.



Понятно. Только если правой рукой подлезать под рукоятки, но смысл..

набок их положить - тоже не вариант, как я понимаю...

Просто, на первый взгляд, в том положении, как они наблюдаются на рендере сейчас, крутить их на полный диапазон хода не очень удобно.









Цена на такой энкодер практически лишает его этого права (на установку).



это да. Учитывая, что их надо, как иминимум, пару - цена автоматически вырастет баксом на сорок, минимум. Да и нужны соосники далеко не всем: только тем, кто летает на процедурных моделях и задаёт частоты на радиоаппаратуре самолёта. как положено, - вручную, а не через меню







А для обычных шифтинг никто не отменял - если уж надо на одной ручке.



да шифтинг и так будет: по-хорошему, нужно по одному сооснику на каждый канал УКВ, и на РСБН/VOR.

Если же их только два (а на базе РУДов ставить больше - нет смысла), - шифт нужен по-любому.

Share this post


Link to post
Share on other sites

 Понятно. Только если правой рукой подлезать под рукоятки, но смысл..

набок их положить - тоже не вариант, как я понимаю...

Просто, на первый взгляд, в том положении, как они наблюдаются на рендере сейчас, крутить их на полный диапазон хода не очень удобно.



да шифтинг и так будет: по-хорошему, нужно по одному сооснику на каждый канал УКВ, и на РСБН/VOR.

Если же их только два (а на базе РУДов ставить больше - нет смысла), - шифт нужен по-любому.



Это  один из вариантов, будем еще работать над этим.  Уточню что это предусматривается энкодерное исполнение, т.е. термин "полный ход"  тут не подходит.  Ближе  к пилоту, на корпусе вероятно будет две аналоговые оси. Не забываем что есть ограничения на количество аналоговых осей.



  • Upvote 2

Share this post


Link to post
Share on other sites

Окончательная компоновка будет формироваться на полноразмерном  макете. Жалко нет под рукой 3д принтера :), я б напечатался от души

  • Upvote 1

Share this post


Link to post
Share on other sites





Уточню что это предусматривается энкодерное исполнение, т.е. термин "полный ход" тут не подходит.



понятно.

под "полных ход" - подразумевался один полный оборот: иногода приходится перебрать весь диапазон частот радиосистем, чтоб добраться до нужной.







Ближе к пилоту, на корпусе вероятно будет две аналоговые оси. Не забываем что есть ограничения на количество аналоговых осей.



куда ж без него, помним, конечно :)







Жалко нет под рукой 3д принтера :), я б напечатался от души



:biggrin:

Share this post


Link to post
Share on other sites

понятно.

под "полных ход" - подразумевался один полный оборот: иногода приходится перебрать весь диапазон частот радиосистем, чтоб добраться до нужной.

 Диаметр крутилок поэтому небольшой, чтоб можно было побольше крутнуть за одну длинну пальца. 360 не получается, где-то за 200, в зависимости от ловкости и длинны пальца :)

Возможно тонкий цилиндр будет торчать, тут надо  в натуре проверять.

Напомню было изначально так:


Edited by JGr124_boRada
  • Upvote 1

Share this post


Link to post
Share on other sites

да наверно все проще





При стандартном шаге ленты 30 мм - линейка 16 LED занимает 48 см,  ложится уже на стандартный 21,5".

Уже более чем достаточное устройство для внутренних событий.

Двойная на 32 LED - c расчетом  на вывод из симов.





Видимо придется поискать такую ленту в наших дербенях и сделать прототип.

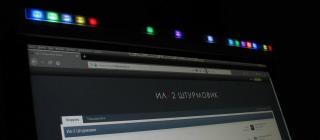

В качестве отчета






Стандартная ленточка WS2812 120 LED/м , алюминиевый профиль 1506 с молочным рассеивателем, печать на принтере на прозрачной пленке - приклеено на рассеиватель прозрачным двусторонним скотчем, сверху ламинировано прозрачной шагреневой пленкой.

Выполнено в виде навески на монитор ( 2 линейки по 27 светодиодов - вторая без печати, поэтому не подсвечена).

Для широких ячеек( на два светодиода) надо брать более глубокий профиль 1612 - иначе двухточечность подсветки будет слишком велика. Такие ячейки можно можно делать с большими надписями.



В целом результат вполне удобоварим, хотя в качестве фотовывода печать на лазерном принтере так себе вариант.

Edited by Alex_Oz
  • Upvote 4

Share this post


Link to post
Share on other sites

В качестве отчета

.......

В целом результат вполне удобоварим, хотя в качестве фотовывода печать на лазерном принтере так себе вариант.

КОНТРОЛЛЕР! КОНТРОЛЛЕР! Выделенный, для иллюминации

Share this post


Link to post
Share on other sites

Можно попробовать лутом сделать, схема простая. Кстати хорошая мысль - пока есть из чего спрототипить.

Edited by Alex_Oz

Share this post
