=FA=CATFISH 1570 Posted March 3, 2017 Share Posted March 3, 2017 Можно и на датчике холла запилиь. Но это совсем уже на любителя дополнение.. Холл? Нее. Там ясно видны 4 риски. Там четырехпозиционный переключатель треба Link to post Share on other sites
Swift_CCCP 1077 Posted March 3, 2017 Share Posted March 3, 2017 Я подозреваю, что Capitanblood нашел таки секретные архивы 3-го рейха про которые говорят на РенТВ. Или интернированный конструктор ручек обрусел, живет в Саратове и видимо начал все таки сотрудничать с бывшими противниками. Кэп, спроси его, в Антарктиде кто то есть под толщей льда? А такой вариант не смотрели? Link to post Share on other sites

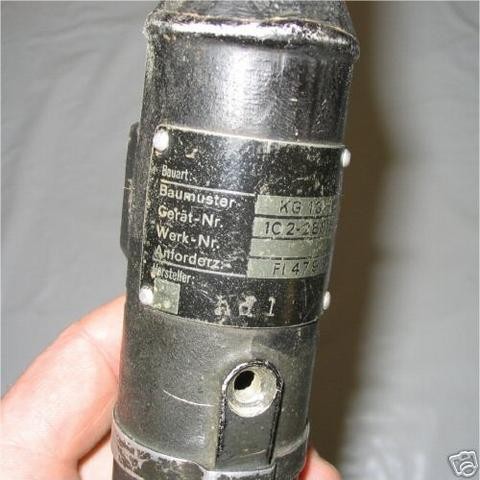

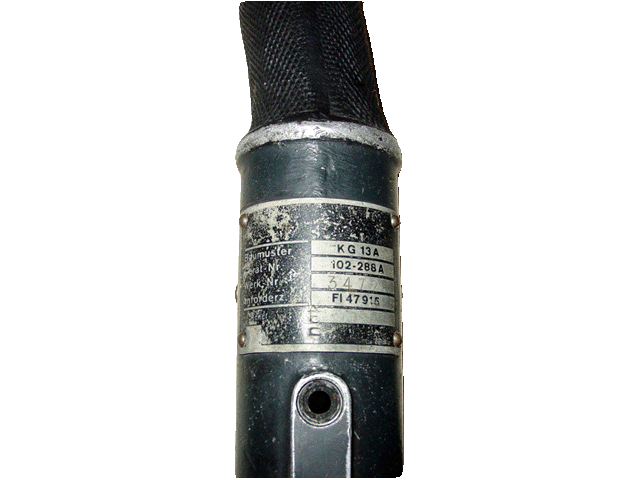

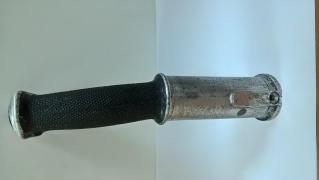

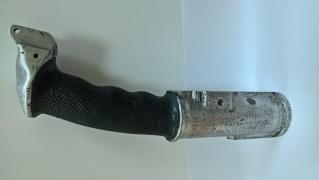

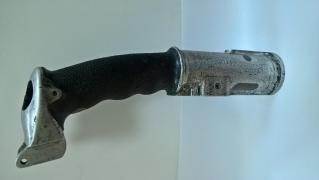

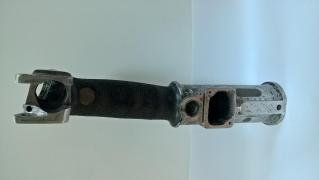

capitanblood 491 Posted March 3, 2017 Share Posted March 3, 2017 (edited) А такой вариант не смотрели? Это KG-12E с первым вариантом крепления этой кнопки на 110-м, потом придумали скобу, а были нищебродские варианты вообще без скобы. Я подозреваю, что Capitanblood нашел таки секретные архивы 3-го рейха про которые говорят на РенТВ. Или интернированный конструктор ручек обрусел, живет в Саратове и видимо начал все таки сотрудничать с бывшими противниками. Кэп, спроси его, в Антарктиде кто то есть под толщей льда? Интересно, когда у нас в Саратове застраивали бывшие территории авиазавода находили что-нибудь интересное. Edited March 3, 2017 by capitanblood Link to post Share on other sites

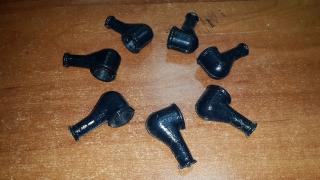

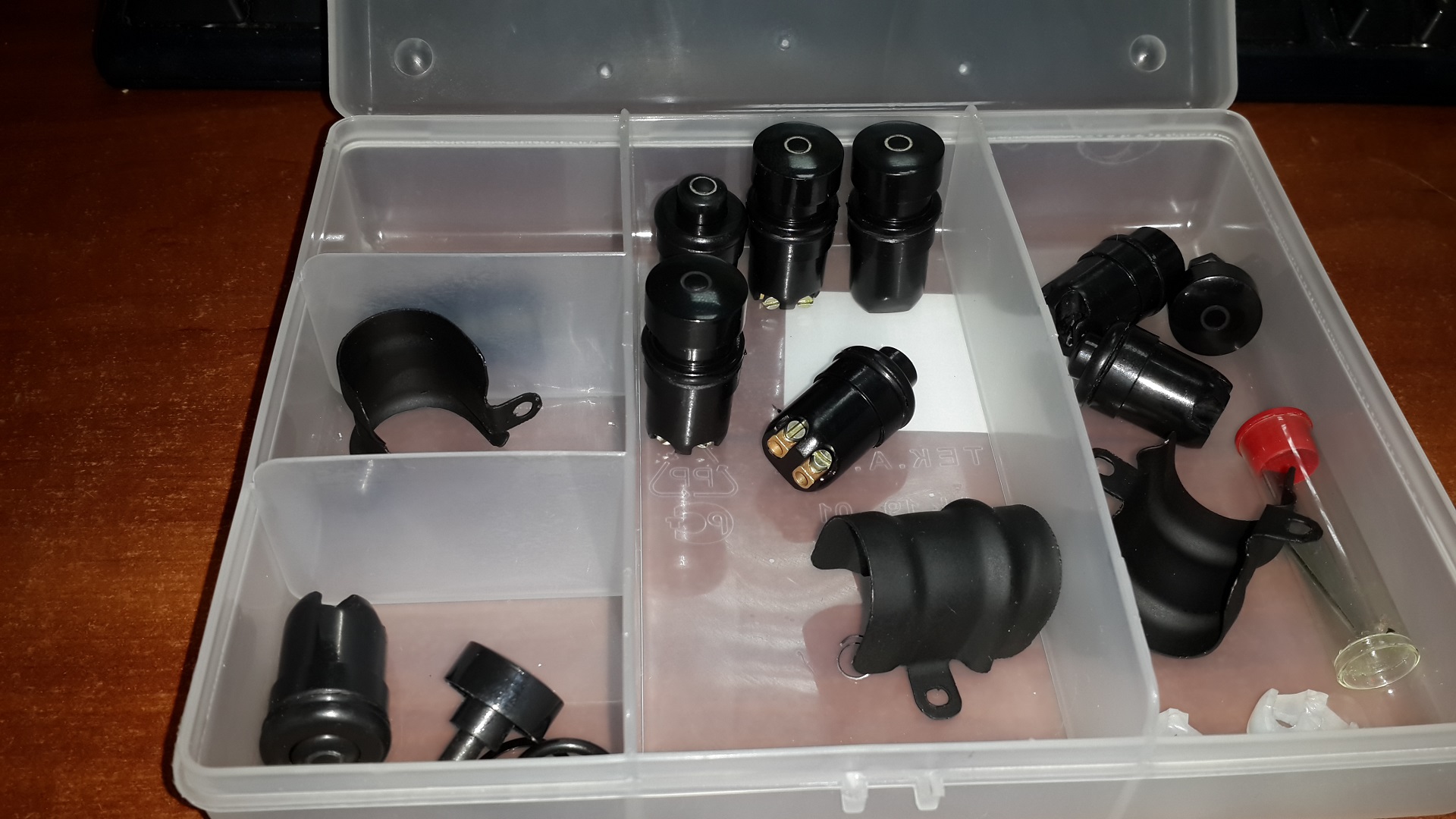

Cheb2006 460 Posted March 6, 2017 Author Share Posted March 6, 2017 На выходных поотливал немного кнопок и покрасил несколько скоб. Жду пока новая резинка застынет... Винтовые клеммы используются потому, что полиуретан при пайке поплывет, как PLA и ABS... Оригинальные кнопки из термореактива были, а не термопласта. Сама же кнопка запаяна на клеммы напрямую. 5 Link to post Share on other sites

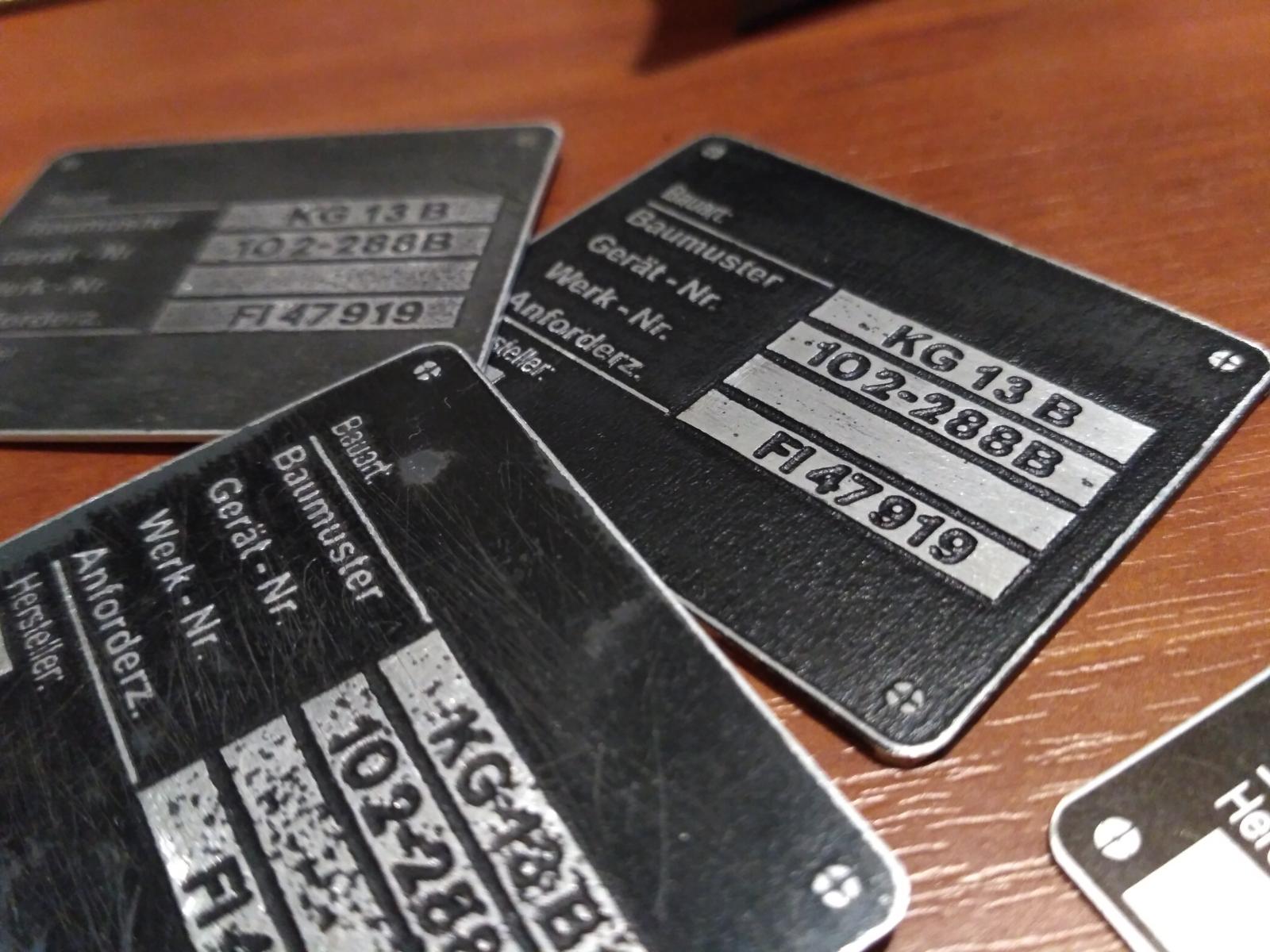

Red_13 7 Posted March 7, 2017 Share Posted March 7, 2017 (edited) Привет Всем от еще одного фаната KG 13. В поисках инфы попал на эту ветку. Смотрю, читаю, охреневаю. Решил первый раз написать. Сказать автору "респект" - ничего не сказать. Колоссальная работа! Уважаю людей и с головой и с руками и горящих идеей. Сам не один год (по мере свободного времени) ваяю ручку в ... металле. Как гадалка и Baur работаю по фотографиям. Цель - максимальная копирование, поэтому заморачиваюсь мелочами. Сейчас работаю над технологией изготовления объемных надписей на шильдике травлением. Даже брак достойно смотрится! Вот я и подумал вставить свои пять копеек, может заинтересует. Справа для сравнения металлографика. P.S. Может кто знает технологию нанесения насечек на ручку. Буду признателен. Нет! Назову его именем сына! :thank_you: Edited March 7, 2017 by Red_13 4 Link to post Share on other sites
-=NT=-Baur 1728 Posted March 7, 2017 Share Posted March 7, 2017 А зачем такие трудности? Разве так было в реальности? Link to post Share on other sites

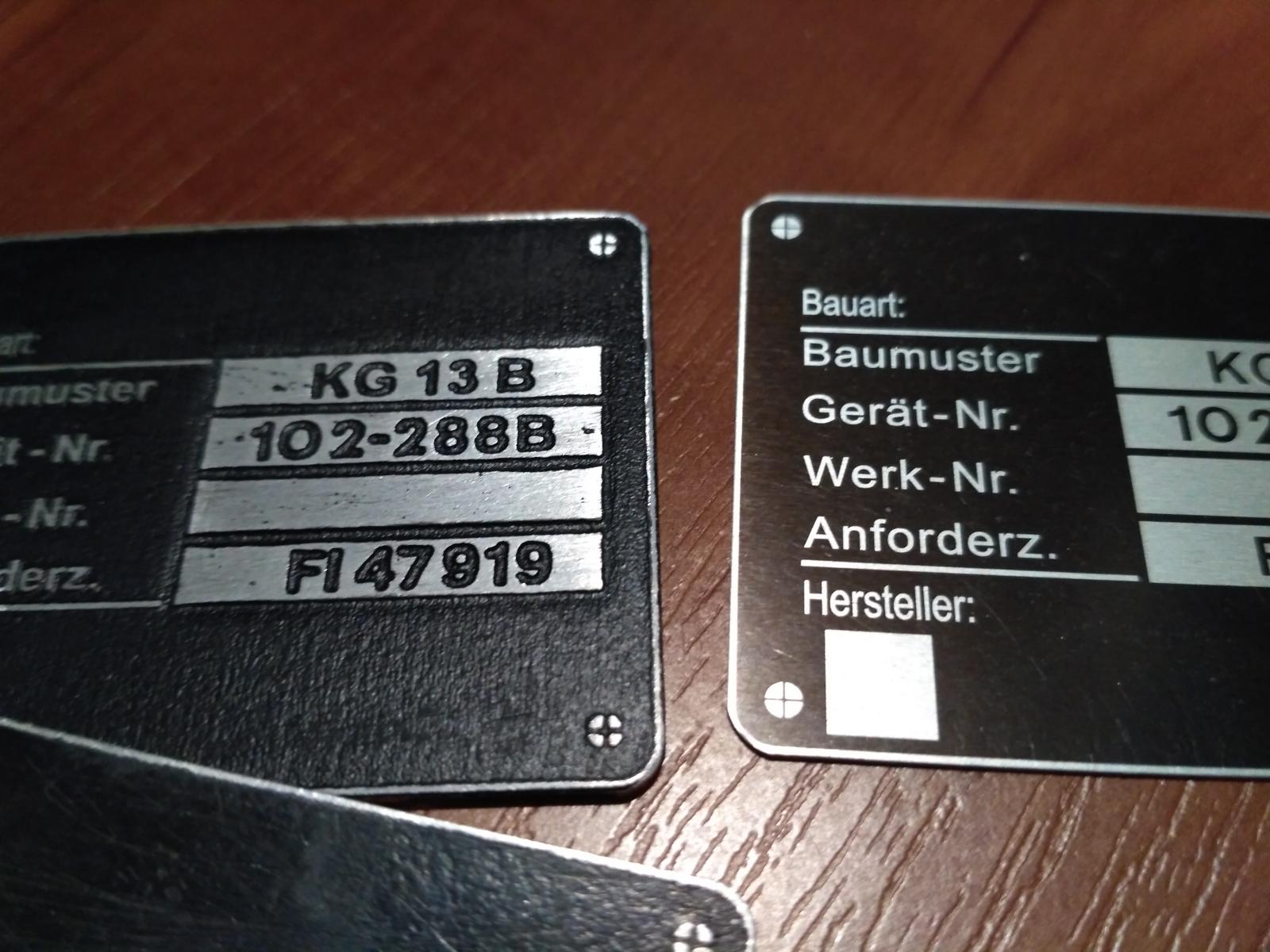

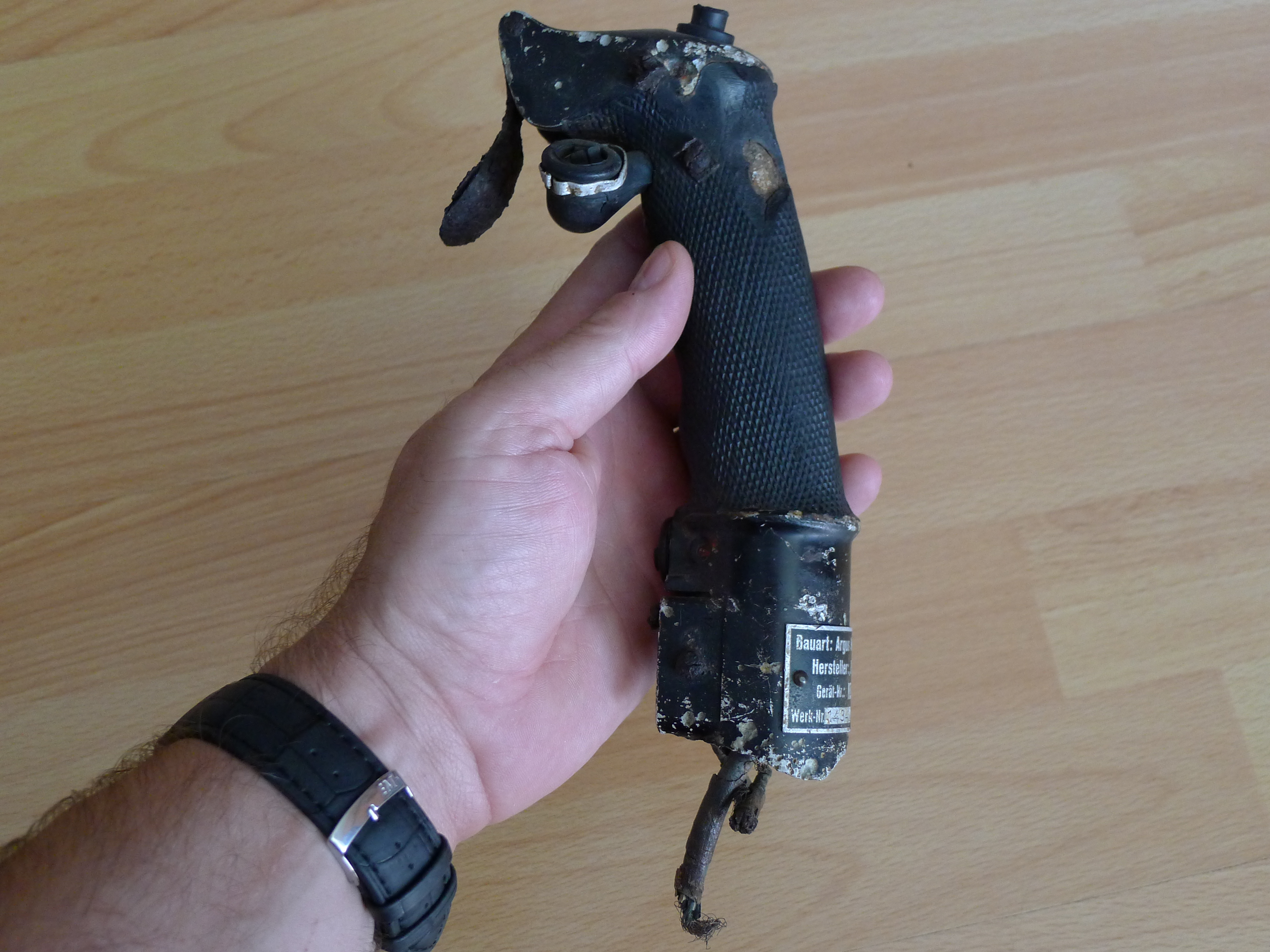

capitanblood 491 Posted March 7, 2017 Share Posted March 7, 2017 А зачем такие трудности? Разве так было в реальности?На сколько я понимаю немцы свои шильды штамповали Где-то заметно больше, где-то меньше. Так что вариант с травлением это хорошая идея, вряд ли ради одного шильда стоит заказывать штамп. Link to post Share on other sites
-=NT=-Baur 1728 Posted March 7, 2017 Share Posted March 7, 2017 ещё раз подтверждаются мои выводы - производство было рассредоточено по маленьким заводикам. А не как у нас на заводах-гигантах. Вот и получается что кто как мог, тот так и изъёживался Link to post Share on other sites
Cheb2006 460 Posted March 7, 2017 Author Share Posted March 7, 2017 (edited) Привет Всем от еще одного фаната KG 13. В поисках инфы попал на эту ветку. Смотрю, читаю, охреневаю. Решил первый раз написать. Сказать автору "респект" - ничего не сказать. Колоссальная работа! Уважаю людей и с головой и с руками и горящих идеей. Сам не один год (по мере свободного времени) ваяю ручку в ... металле. Как гадалка и Baur работаю по фотографиям. Цель - максимальная копирование, поэтому заморачиваюсь мелочами. Сейчас работаю над технологией изготовления объемных надписей на шильдике травлением. Даже брак достойно смотрится! Вот я и подумал вставить свои пять копеек, может заинтересует. Справа для сравнения металлографика. P.S. Может кто знает технологию нанесения насечек на ручку. Буду признателен. Нет! Назову его именем сына! :thank_you: По поводу насечек - было 3 варианта. 1. был у немцев. Ручка изначально отливалась как бы очень худая, на неё усаживался цилиндр с шипиками и лишнее срезалось, зачищалось, красилось - поэтому нет ни одной одинаковой ручки. Смола под этой трубой с насечками ложилась не ровно и не одинаково. 2. Вариант советский без шипиков- только худая отливка. 3. Советский с шипиками на самой отливке. Мои насечки сделаны по самой ручке. Модель ручка сделана не худая, а как бы с наклееной трубой и по ней нанесена накатка. Механически она повторяет нанесение накатки на станке под углом режущим инструментом. Если будут нужны кнопки, можно оформить бартер с табличкой Edited March 7, 2017 by Cheb2006 Link to post Share on other sites
capitanblood 491 Posted March 7, 2017 Share Posted March 7, 2017 3. Советский с шипиками на самой отливке.Я так понял у нас смола была, правда наносилась чуток иначе чем у немцев. Вот моя голая Р-1 И стиралась эта накатка очень хорошо, или у кого-то просто были очень мозолистые руки. Link to post Share on other sites
Cheb2006 460 Posted March 7, 2017 Author Share Posted March 7, 2017 Я так понял у нас смола была, правда наносилась чуток иначе чем у немцев. я видел металлические шипики где-то на нашем русе.. Ну кстати можно так и делать из смолы лить трубу и феном усаживать на ручку... но ручка должна быть при этом не из смолы Link to post Share on other sites
capitanblood 491 Posted March 7, 2017 Share Posted March 7, 2017 я видел металлические шипики где-то на нашем русе..Если такое и было, то не иначе как на изделиях КБ Сухого. В сравнении с РУСами МиГов они смотрятся погрубее, как мне кажется Link to post Share on other sites

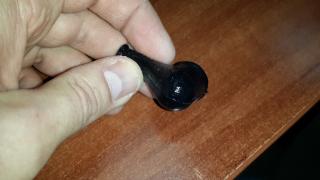

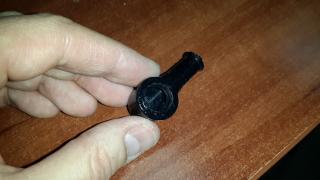

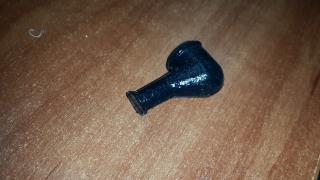

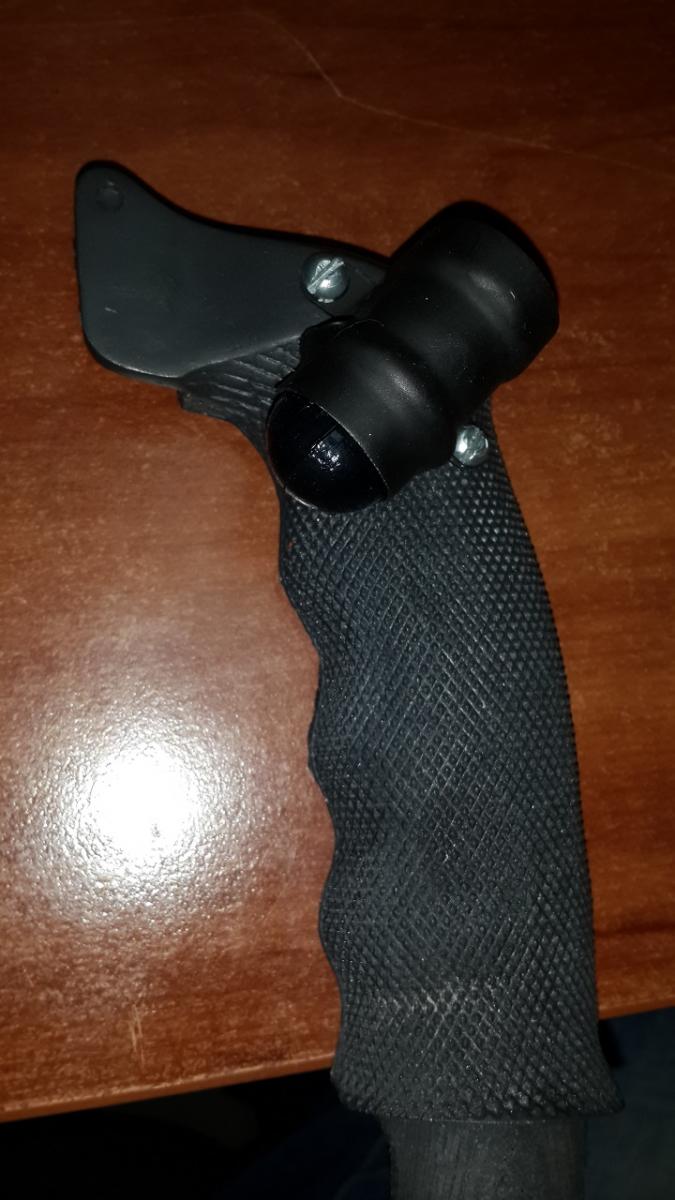

Cheb2006 460 Posted March 7, 2017 Author Share Posted March 7, 2017 Вот фотки новой резинки... Учтены отличия советского образца от немецкого и выполнена пробная отливка... Матовую сделать проще, но мне кажется немецкая слегка блестела. 3 Link to post Share on other sites

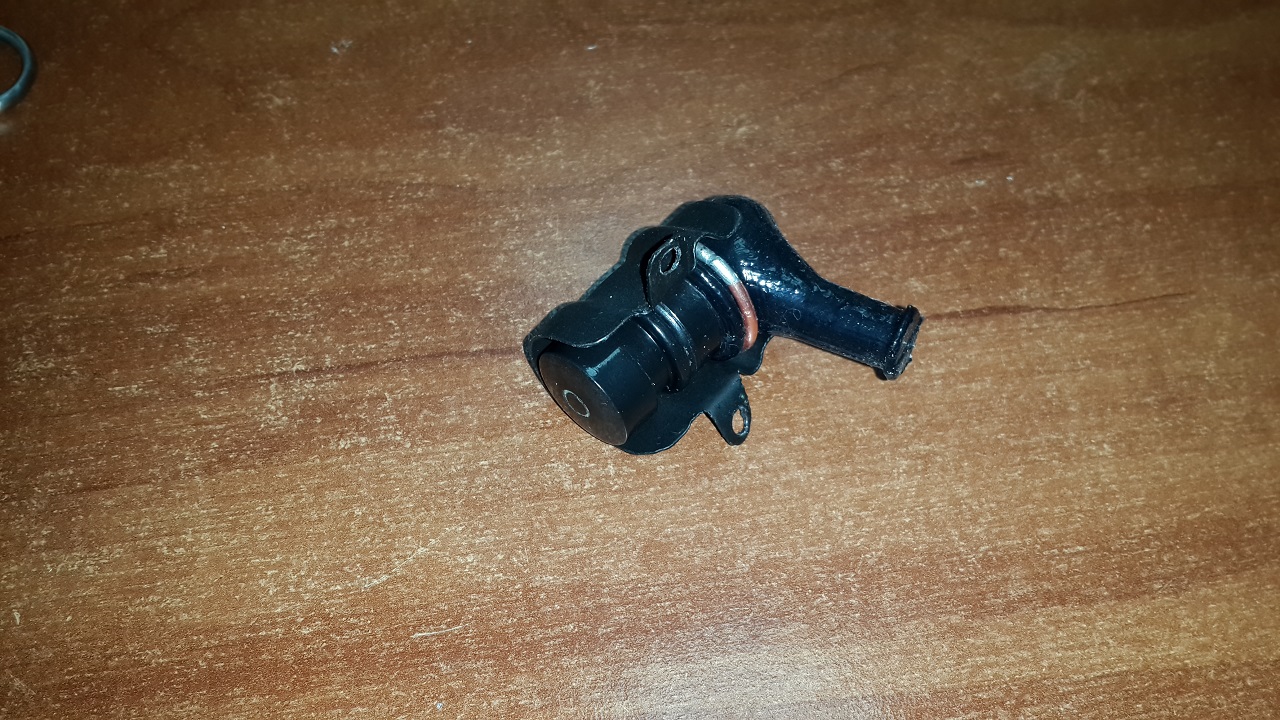

Cheb2006 460 Posted March 7, 2017 Author Share Posted March 7, 2017 И да! Наконец то у нас есть полный комплект боковой кнопки.. Осталось кольцо из железа согнуть, но времени пока нет ехать куда то за материалом. Первая копия набора уходит авиа энтузиасту capitanblood, как принявшему активное участие в создании этого комплекта. Иногда одна дополнительная фотка, нарытая в дебрях интернета может изменить всё.. А тем более оригинальная советская резинка Link to post Share on other sites
Red_13 7 Posted March 9, 2017 Share Posted March 9, 2017 По поводу насечек - было 3 варианта. 1. был у немцев. Ручка изначально отливалась как бы очень худая, на неё усаживался цилиндр с шипиками и лишнее срезалось, зачищалось, красилось - поэтому нет ни одной одинаковой ручки. Смола под этой трубой с насечками ложилась не ровно и не одинаково. Спасибо, прояснил ситуацию. Но думаю в моем случае подойдет вариант с литьем трубы и феном. Дело за малым, узнать марку подходящей смолы. За предложение бартера спасибо. Мой вариант качества травления (ЛУТ) на идеал не тянет и подойдет тем, кому надо шильдик с имитацией, так сказать, налета старины, побитости временем. Вариант с фоторезистом будет на порядок лучше, но его я еще не пробовал. Честно, я бы и даром отослал (ты мне уже помог), но не знаю как сейчас с посылками с Украины. Могу, как вариант, скинуть проект шильдика, а там... если есть желание травить. С кнопками и бомбовой скобой я давно закончил. Работал с 5К, 205-ми и 204-ми кнопками. Менял пружины, снижал усилие нажатия, ну и белые кольца - это святое. Скоба вообще шедевр, 1мм(!) - железо. Пробовал 1мм алюминия, но для моей ручки слабовато, замахнулся на оригинал. Пришлось делать прокатную клеть и разовый штамп. А вот до резинки очередь еще не дошла. Возьму за образец твою, отлично получилась. Кстати, огромное спасибо "Кровавому капитану" за фотки и подкидывание новых идей. Link to post Share on other sites
Cheb2006 460 Posted March 10, 2017 Author Share Posted March 10, 2017 (edited) Спасибо, прояснил ситуацию. Но думаю в моем случае подойдет вариант с литьем трубы и феном. Дело за малым, узнать марку подходящей смолы. За предложение бартера спасибо. Мой вариант качества травления (ЛУТ) на идеал не тянет и подойдет тем, кому надо шильдик с имитацией, так сказать, налета старины, побитости временем. Вариант с фоторезистом будет на порядок лучше, но его я еще не пробовал. Честно, я бы и даром отослал (ты мне уже помог), но не знаю как сейчас с посылками с Украины. Могу, как вариант, скинуть проект шильдика, а там... если есть желание травить. С кнопками и бомбовой скобой я давно закончил. Работал с 5К, 205-ми и 204-ми кнопками. Менял пружины, снижал усилие нажатия, ну и белые кольца - это святое. Скоба вообще шедевр, 1мм(!) - железо. Пробовал 1мм алюминия, но для моей ручки слабовато, замахнулся на оригинал. Пришлось делать прокатную клеть и разовый штамп. А вот до резинки очередь еще не дошла. Возьму за образец твою, отлично получилась. Кстати, огромное спасибо "Кровавому капитану" за фотки и подкидывание новых идей.Ну Ну со смолой я не смогу подсказать... лучше всего было бы какую то усаживаемую. Хотя возможно и полиуретан под горячим феном можно налепить. только брать не твёрдый а полумягкий какой то. Табличка то у нас и своя есть, как вы видите. Но вы другую сделали с производителем выбиваемым в квадратике под пуансон. Тоже интересно. Да, я 1мм (два по 0.5) алюминий пробовал - он мягкий слишком. А 0.5 железа отлично держит. Летом пуансоны сделаю из железа и буду пробовать 0.8 - 1мм гнуть тоже... Резинку если хотите можно и нашу вам примерить. У нас уже есть немного... А есть фотки ручки целиком то ? Вы ведь только шильдик пока показали... Edited March 10, 2017 by Cheb2006 Link to post Share on other sites
Cheb2006 460 Posted March 10, 2017 Author Share Posted March 10, 2017 Только вот я не понял одну вещь.. Вы (Red_13) сделали скобу, имея только кнопку... без резинки и кольца. Вы знаете, что кнопка удерживается в скобе не прижатием к ручке? Она вообще может даже не касаться ручки. Кнопка с натягом сажается в резинку, резинка обжимается кольцом, кольцо с бортиком резинки заходит в борозду скобы. Борозда круглая и всё это заходит в неё очень плотненько. потом если кончики борозды миллиметр поджать эта конструкция получается как единое целое. Поэтому, если борозда делалась без учета резинки и кольца, может не сойтись как надо.. Просто я тоже делал скобу по кнопке, а кода получил настоящие резинки, пришлось скобу переделывать 2 Link to post Share on other sites

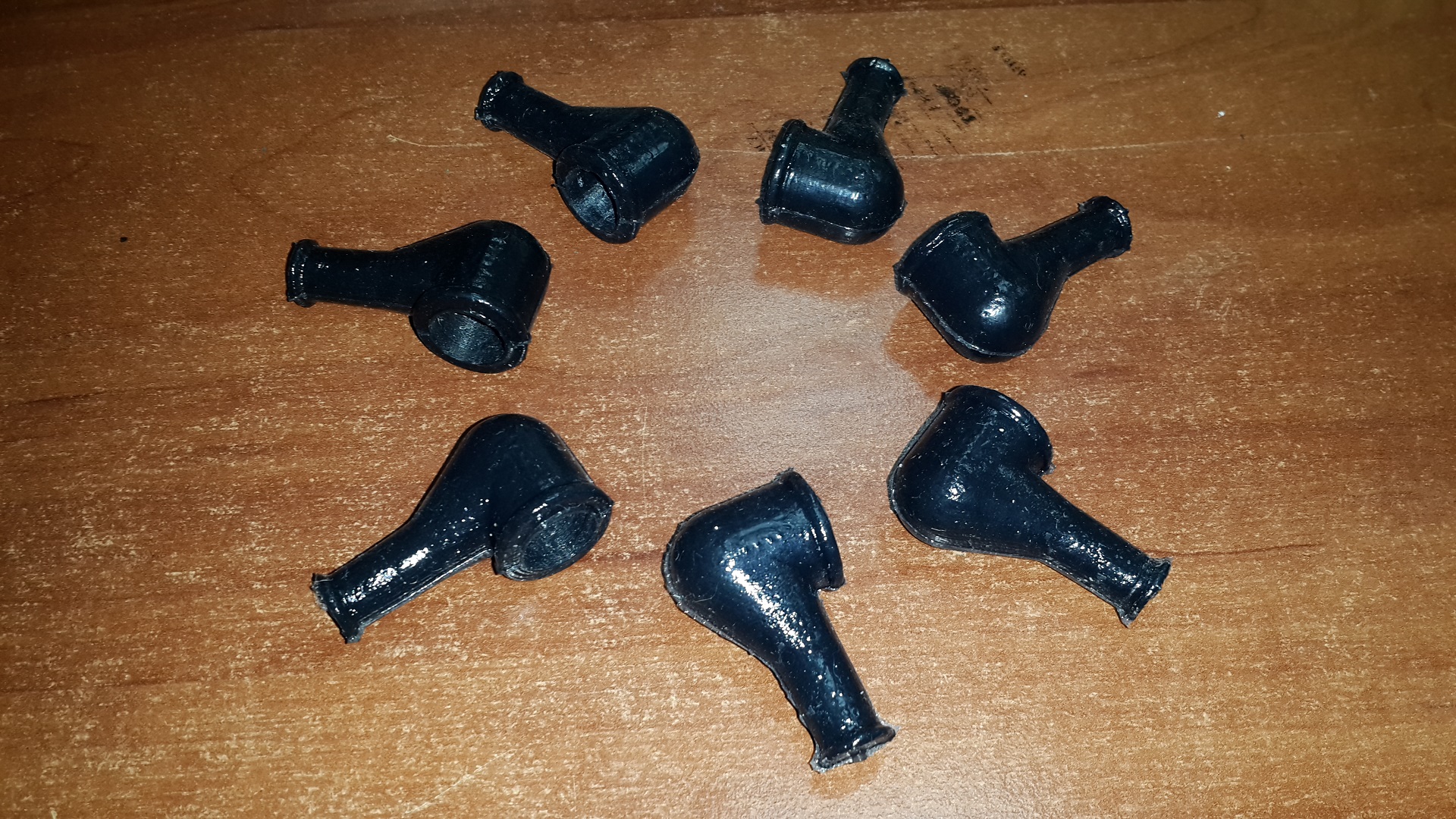

Cheb2006 460 Posted March 10, 2017 Author Share Posted March 10, 2017 немного резинкаф... Link to post Share on other sites

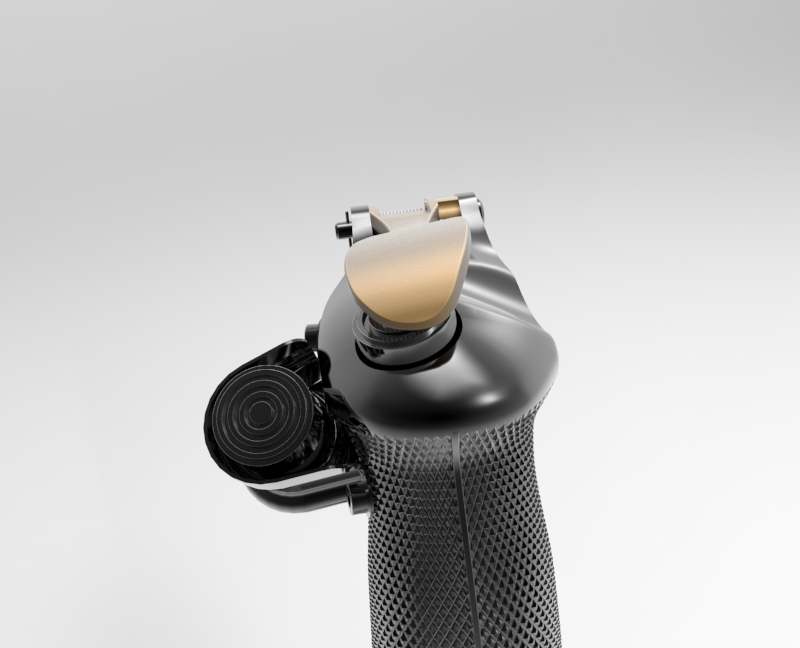

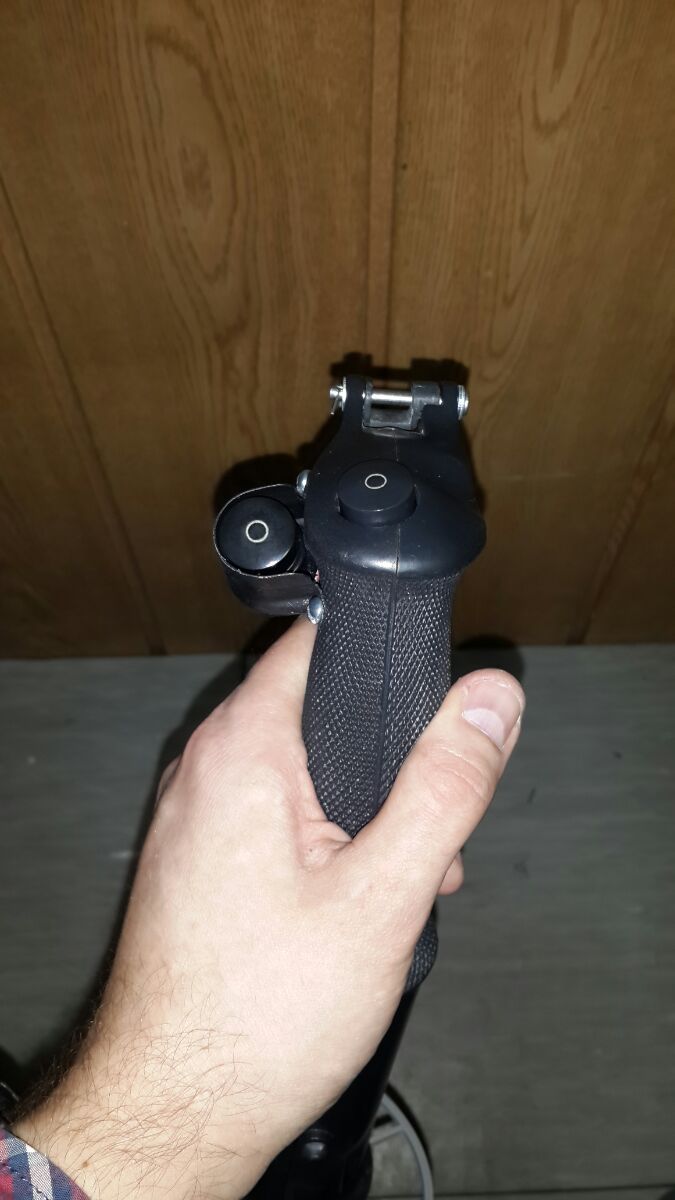

Cheb2006 460 Posted March 10, 2017 Author Share Posted March 10, 2017 (edited) Вот примерно так будет выглядеть эта резинка в финишном варианте со скобой... осталось доделать новый курок, зачернить винтики и сделать переходник на кугар... На данном фото в резинке провода по толщине соответствующие оригиналу... многожильный 1 кв.мм сечения. Полагаю провода в резинках нужно будет использовать именно такие, чтобы наполнение было аутентичным... Edited March 10, 2017 by Cheb2006 3 Link to post Share on other sites
Cheb2006 460 Posted March 10, 2017 Author Share Posted March 10, 2017 новая гашетка... 3 Link to post Share on other sites
Red_13 7 Posted March 14, 2017 Share Posted March 14, 2017 Только вот я не понял одну вещь.. Вы (Red_13) сделали скобу, имея только кнопку... без резинки и кольца. Да. Из-за отсутствия информации пошел по Вашему (пардон, что перешел сначала на ты) пути. По множеству фотографий я думаю, что вычисленные параметры скобы похожи на реальные. А параметров оригинальной резинки, к сожалению нет. Про кольцо на резинке даже не подозревал. Так что готов на пробу Вашей, чем черт не шутит, а вдруг станет как родная. Отпишитесь, если работали с Украиной, по поводу условий пересылки. По поводу ручки. Собрал до кучи все что есть. Этот вариант тренировочный, для отработки нюансов технологии. Критику и замечания приветствую. Link to post Share on other sites
Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 (edited) Да. Из-за отсутствия информации пошел по Вашему (пардон, что перешел сначала на ты) пути. По множеству фотографий я думаю, что вычисленные параметры скобы похожи на реальные. А параметров оригинальной резинки, к сожалению нет. Про кольцо на резинке даже не подозревал. Так что готов на пробу Вашей, чем черт не шутит, а вдруг станет как родная. Отпишитесь, если работали с Украиной, по поводу условий пересылки. По поводу ручки. Собрал до кучи все что есть. Этот вариант тренировочный, для отработки нюансов технологии. Критику и замечания приветствую. А вы чертежи не использовали вообще при создании ручки? Вообще смотрится супер, если не приглядываться. Верх вообще отлично, а в нижней части коробка слишком узкая. Это бросается в глаза.. Скоба очень похожа на мою, только поставили вы её более полого. Так что должно подойти. А вы что вместо резинки использовали? Насчет пересылки в украину нужно посмотреть. По России меньший выбор форматов посылки. А международные есть мелкий пакет кажется. Я погляжу на досуге... Можно и на ты, просто я сам привык на вы с новыми людьми общаться, я не обиделся Edited March 14, 2017 by Cheb2006 Link to post Share on other sites
-=NT=-Baur 1728 Posted March 14, 2017 Share Posted March 14, 2017 А мне великоват кожушек показался. С отправкой на Украину проблем нет, за исключением некоторых областей и республик. Link to post Share on other sites
Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 А мне великоват кожушек показался. С отправкой на Украину проблем нет, за исключением некоторых областей и республик. Мне тоже показалось что велика, но может это потому, что насечки не наклеены. средняя часть скобы, та что плоская, слишком широкая возможно. и боковые стороны длинноваты. Визуально скорее кажется, что не скоба велика, а ручка коротковата. Нос сильно срезан... это чисто по восприятию... Link to post Share on other sites
-=NT=-Baur 1728 Posted March 14, 2017 Share Posted March 14, 2017 Визуально скорее кажется, что не скоба велика, а ручка коротковата. Нос сильно срезан... это чисто по восприятию... Может и так. Баланса нет Link to post Share on other sites

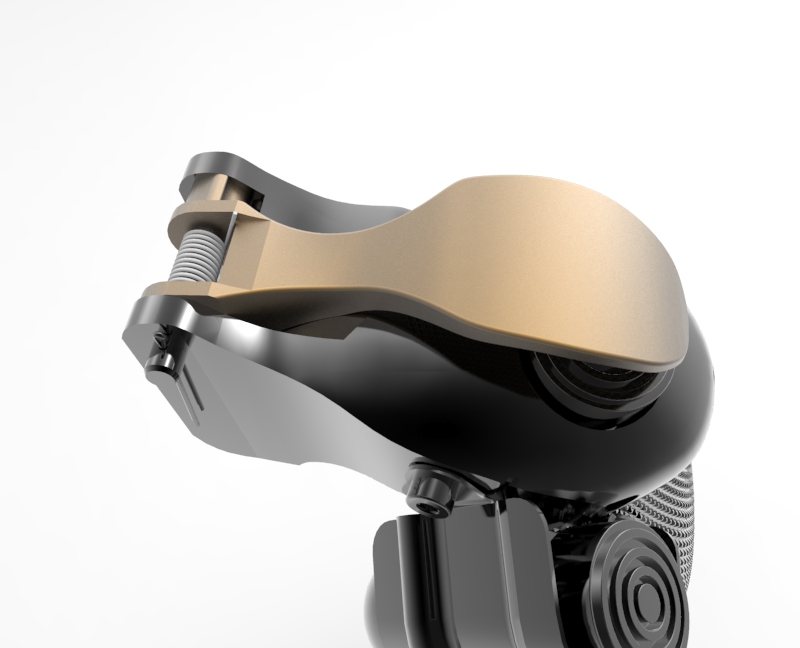

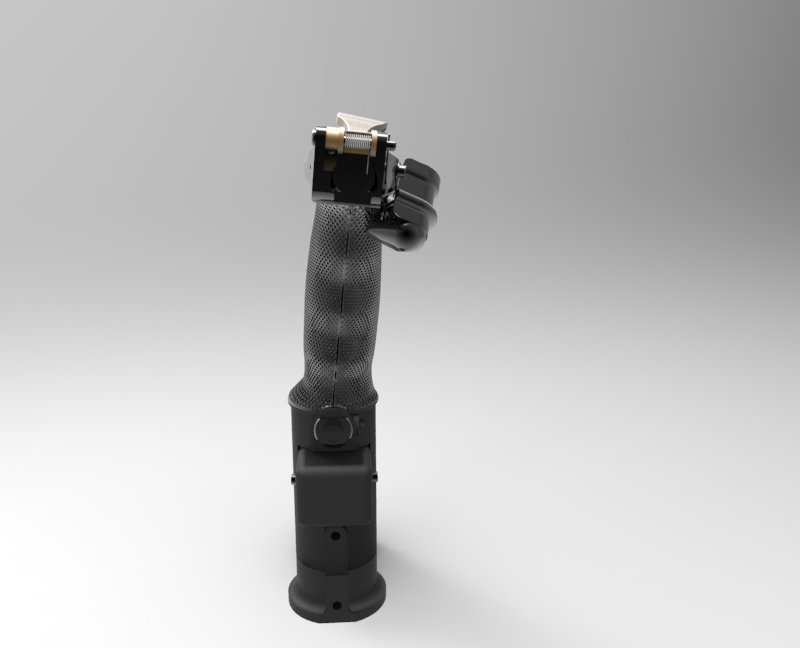

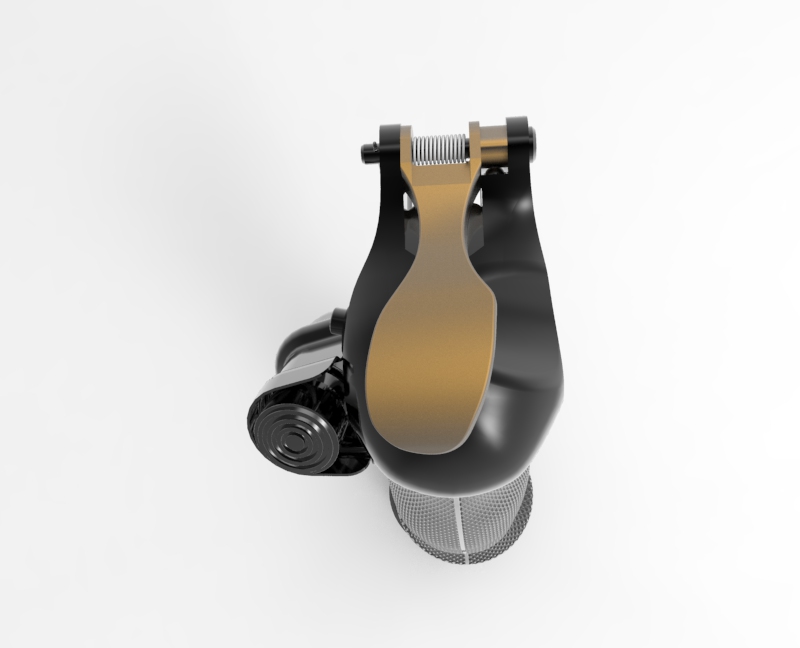

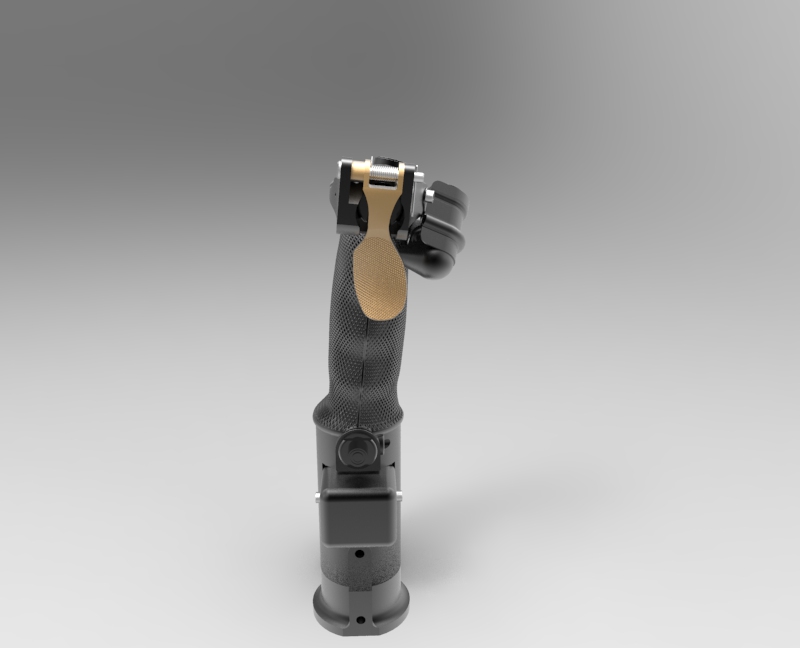

Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 Вот приложил новый курок... думаю левый выступ чутка сгладить, с французского чертежа не совсем подходит... 2 Link to post Share on other sites
abc 501 Posted March 14, 2017 Share Posted March 14, 2017 А мне провода понравились, прям как по-настоящему 1 Link to post Share on other sites
FF*MALER*10 2432 Posted March 14, 2017 Share Posted March 14, 2017 А сколько такая красота стоить будет? Link to post Share on other sites
Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 (edited) А мне провода понравились, прям как по-настоящему Провода, это с боковой кнопкой перезарядки? А сколько такая красота стоить будет? Если просто на трубу, то около 9 т.р. Если курок в металле + переход на кугар, то дополнитиельные расходы потребуются, это на стороне будет заказыватсья. Курок точно на стороне. Посадка на трубу по чертежу - 35 мм. Edited March 14, 2017 by Cheb2006 1 Link to post Share on other sites
abc 501 Posted March 14, 2017 Share Posted March 14, 2017 (edited) Провода, это с боковой кнопкой перезарядки? Аккуратно уложенные, от коробки в низ. А что в этой коробке в оригинале было ? Просто соединительная коробка ? Edited March 14, 2017 by DasMaximus Link to post Share on other sites
Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 (edited) Аккуратно уложенные, от коробки в низ. А что в этой коробке в оригинале было ? Просто соединительная коробка ? вы про ручку, которую capitanblood выкладывал с огромной длинной резинкой? а в коробке плата терминальная была... Между прочим нет ни каких проблем повторить с проводами, если только на трубу ставить. На кугар их можно выпустить для декорации, но куда их внизу заводить? Edited March 14, 2017 by Cheb2006 Link to post Share on other sites
Cheb2006 460 Posted March 14, 2017 Author Share Posted March 14, 2017 Оказывается на нашем RU форуме прикрепленные изображения не отображаются без логина. Что за ** **** ****!? на .COM серваке всё нормально... Придется пересоздавать тему и картинки крепить ссылками. Тоска печль, испорчено настроение под конец дня Link to post Share on other sites

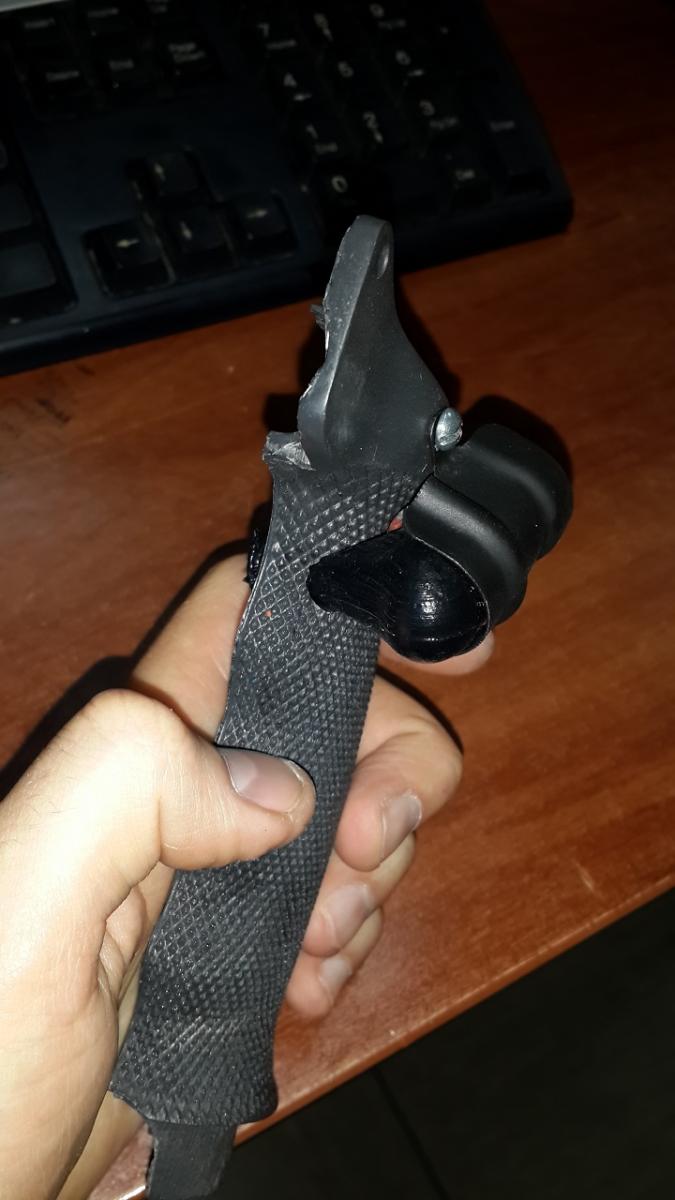

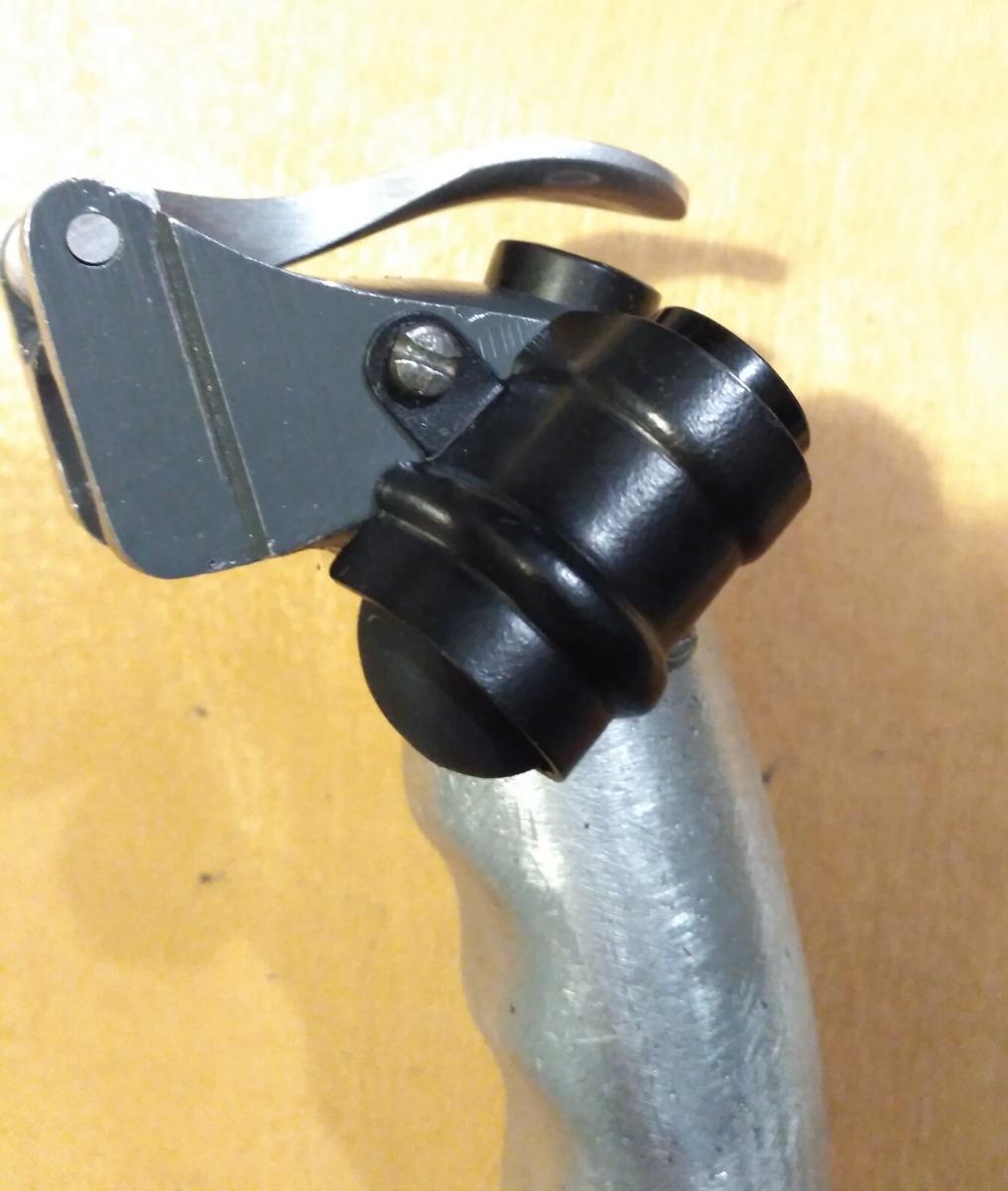

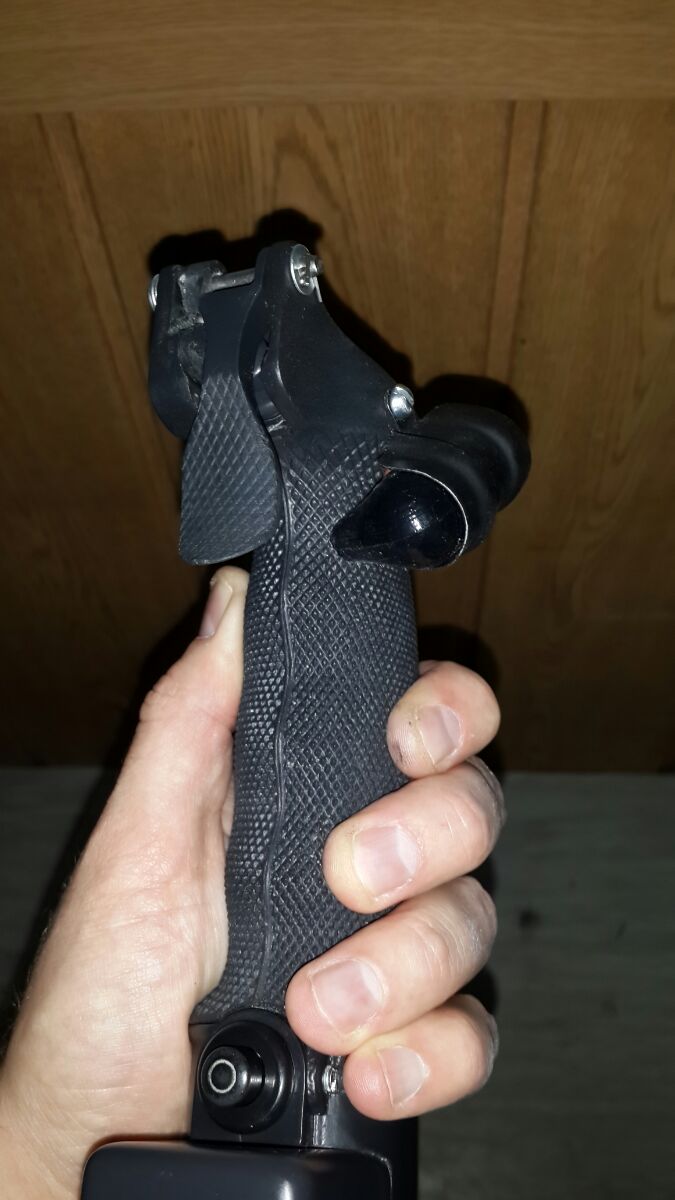

Cheb2006 460 Posted March 15, 2017 Author Share Posted March 15, 2017 Установили прототип на ручку. Всё четко фиксируется и при небольшом нажатии на курок с тыльной стороны (место нажатия при этом перемещается примерно на 1 см вперёд) само перекидывается в защитное положение. Link to post Share on other sites
Cheb2006 460 Posted March 15, 2017 Author Share Posted March 15, 2017 Сегодня занят был. Некогда было приляпать на ручку, но думаю остановимся на таком варианте... Link to post Share on other sites
Red_13 7 Posted March 16, 2017 Share Posted March 16, 2017 А вы чертежи не использовали вообще при создании ручки? Сначала, когда строгал мастер модель ручки, то размеры вычислял по фотографиям. После нарыл фотки с некоторыми основными габаритными размерами и какой-то чертеж (то ли испанский, то ли французский). Совпадение было процентов 98. Общая длина - 255мм, в области насечек - 113мм. У себя на предприятии попросил людей отлить ручку. Литье в землю получилось не совсем удачно. Ручку по всей длине сделали шире. Отливка заново проблему не решила, думаю причина в "рукожопости" литейщика или в методе литья. Сейчас готовлю форму по выплавляемым моделям. Заготовку оставил для отработки разных технологий. Коммутационная коробка действительно узкая, под эту заготовку подошел старый советский конденсатор (45х35мм ШхВ). Оригинальную сделал 42х36х33мм ШхВхГ (поправь, если ошибаюсь, буду признателен). Резинку поставил из-за желания посмотреть общий вид скобы и кнопки, взял какую-то в магазине, колпачок от катушки зажигания то ли от скутера, то ли от бензопилы. Отвод для провода был под углом. А вот насчет скобы я уже сомневаюсь. Вы с Бауром заставили меня по другому посмотреть на нее. Чтобы избежать категорий "чуть больше" или "чуть меньше", вот мои размеры (делал под кнопку 205К). Возможно я просто сдвинул ее в сторону резинки. А поменять размеры не проблема - технология отработана. P.S. На всякий случай, проект не коммерческий - сначала была проба сил, а потом просто зацепило не по-детски... руд, педали, механика, электроника. Link to post Share on other sites

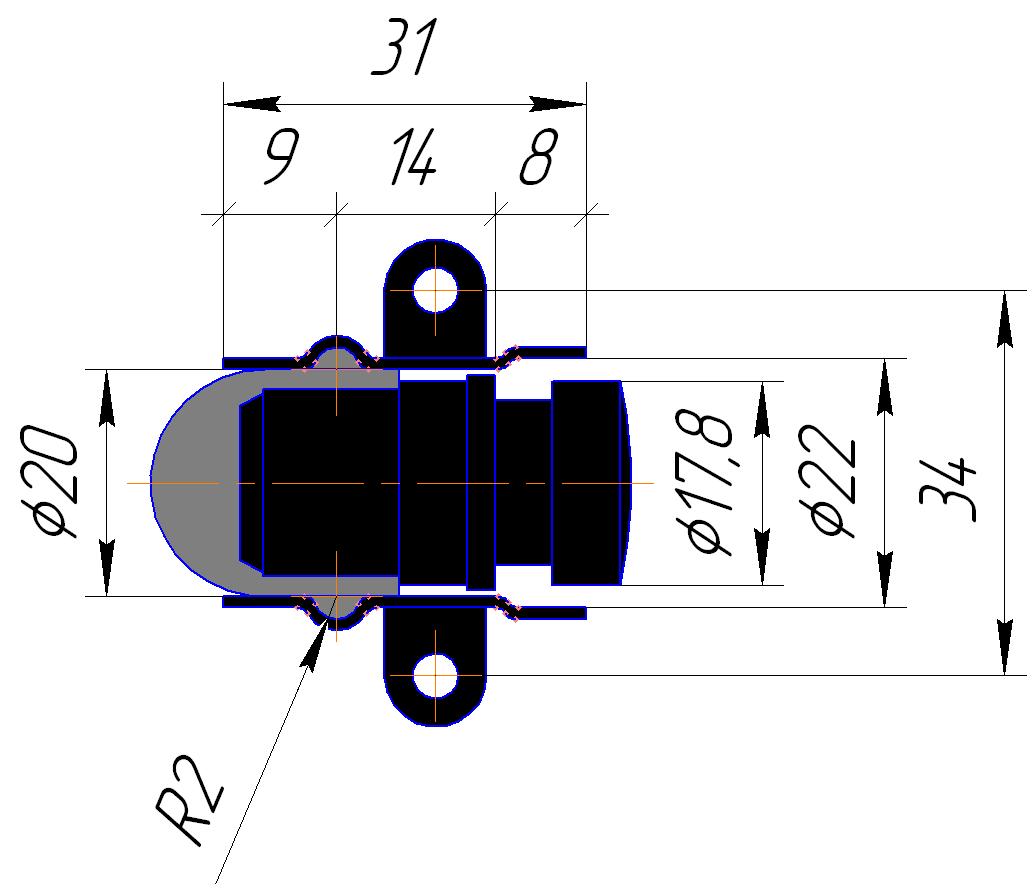

Cheb2006 460 Posted March 16, 2017 Author Share Posted March 16, 2017 (edited) Ну могу сказаить одно, если ваша скоба по этому чертежу, то резинка встанет нормально. Она почти не отличается от моей, разве что у меня под кольцо сильнее выдавлено, но это решается диаметром проволоки кольца. Если слишком свободно сядет - кольцо нужно делать толше, если не залезет - тоньше. Внутренний диаметр 19.2+-0.2. Кнопка у вас по чертежу слегка не додвинута в резинку. Она упирается в борт резинки, стало быть поглубже будет. Правда из этого можно сделать вывод, что сама ручка не пропорциональна... По размерам коробки - ширина и высота у вас очень даже попадают, а глубина не 33. Может и 33 делали, но по моим замерам тоже около 36 мм глубина... Edited March 16, 2017 by Cheb2006 Link to post Share on other sites
Cheb2006 460 Posted March 16, 2017 Author Share Posted March 16, 2017 Второй вариант крышечки + финальный вариант гашетки... 2 Link to post Share on other sites
Swift_CCCP 1077 Posted March 16, 2017 Share Posted March 16, 2017 (edited) А кнопка так удачно приделана. А хатку так нельзя? Edited March 16, 2017 by Swift_CCCP Link to post Share on other sites
Cheb2006 460 Posted March 16, 2017 Author Share Posted March 16, 2017 А кнопка так удачно приделана. А хатку так нельзя? А спереди фото нет? Но это советский вариант. Весьма неожиданно... 204к без защиты от случайного нажатия тут.. жесть. Link to post Share on other sites
Swift_CCCP 1077 Posted March 16, 2017 Share Posted March 16, 2017 (edited) На заднем фоне надпись airspeed. Врят ли СССР. Надо будет Capitanblood спросить. Он на ручках... В общем это не шубу в трусы заправлять. Хотя есть и "Нажать перед пуском"... Edited March 16, 2017 by Swift_CCCP Link to post Share on other sites
