DiFiS Опубликовано: 13 января 2021 Опубликовано: 13 января 2021 41 минуту назад, adds сказал: Все правильно, чем больше задержка - тем меньше время взвода. заинтригован. А можно ссылочку или краткую схемку как взводится детонатор и какой механизм выставления времени. Интересно. Но я из ЛЛ, и потому люблю вот ссылки, если у кого уже есть под рукой ))))
adds Опубликовано: 13 января 2021 Опубликовано: 13 января 2021 Только что, DiFiS сказал: заинтригован. А можно ссылочку или краткую схемку как взводится детонатор и какой механизм выставления времени. Интересно. Но я из ЛЛ, и потому люблю вот ссылки, если у кого уже есть под рукой )))) Вкратце - после сброса запускается механизм взведения(будильник) электрически, одновременно раскручивается ветрянка(если она есть) и снимает с предохранителя. По русским мало интересовался, у немцев в полете по ZSK244 выставляется время взвода и задержка. Но принцип одинаков: если сброс с малой высоты - то бомба взводится практически сразу после отделения, но взрывается с задержкой от 5 до 15 секунд, если с большой то взводится долго но взрывается мгновенно без задержки(но не обязательно, у крупных бомб были и на несколько часов замедлители, например часть бомб взрываются сразу, а часть потом, когда люди выползают из убежишь).
sw_atom Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) Дык все почти правильно. Крыльчатка (ветряночный мехпнизм, ветрянка) освобождается, раскручивается и выкручивается со стержнем из тела бомбы и отлетая, освобождает (взводит ударный механизм). При соприкосновении с переградой бомба должна взоваться если не стоит задержка, донный взрыватель или час. механизм на замедление. Вопрос! Разработчики дали нам установку времени на выкручивание крыльчатки или всетаки этот (условно) час. механизм, при котором уже упавшая бомба взорвётся? Каково время тогда на выкрычивание крыльчатки? Оно постоянно? Секретно? Сколько? В игре то мы имеем абсолютно не логичную картину по ФАБ. Установка задержки взрывателя (его ли?) на мгновенный или 1 сек или 2 сек при сбрасывании с малой высоты = лотерея, чаще (всегда) со знаком минус, а 5 - 10 - 15 сек с той же малой высоты = 100% срабатывание. О каг... Кстати, регулировка там ещё болтиком происходит (и не одним) по задержке вкупе с крыльчаткой, чтобы даже независимо от неё был подрыв... Изменено 14 января 2021 пользователем sw_atom
DiFiS Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 Кстати, а то, что бомбы падают не "носом" в землю при низком сбросе, а "брюхом". Отскакивают два три раза. Как там детонатор срабатывает?
TUS_KOPTuK Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 1 час назад, sw_atom сказал: В игре то мы имеем абсолютно не логичную картину по ФАБ. Да тут-то как раз всё логично. Малая задержка - низко не бросай - убъёт. Вот что бы не убило - он низко и не сработает. 58 минут назад, DiFiS сказал: Как там детонатор срабатывает? Нормально срабатывает. Бах! и всё. В реале топмачтом же кидали.
sw_atom Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) 39 минут назад, TUS_KOPTuK сказал: Вот что бы не убило - он низко и не сработает. 39 минут назад, TUS_KOPTuK сказал: логично. Малая задержка - низко не бросай - убъёт. Да, но логично, когда малая задержка бомба должна взорваться 100%, не бросай низко - не убъёт самого себя 2 часа назад, DiFiS сказал: бомбы падают не "носом" в землю при низком сбросе, а "брюхом". Отскакивают два три раза. Как там детонатор срабатывает? Достаточно сильного сотрясения для воспламенения и подрыва бризантного ВВ, канал подвода к основному ВВ свободен после вылета крыльчатки... и вуаля... (примерно) Изменено 14 января 2021 пользователем sw_atom
1./SG2_Foxmann Опубликовано: 14 января 2021 Автор Опубликовано: 14 января 2021 13.01.2021 в 05:11, adds сказал: Вкратце - после сброса запускается механизм взведения(будильник) электрически, одновременно раскручивается ветрянка(если она есть) и снимает с предохранителя. Вкратце. На германских авиабомбах устанавливался электрический детонатор. Замыкание контакта механическое при соприкосновении с землей/целью. Назначение бомбы в этой связи можно определить по конструкции носовой части. Крыльчатка бомбы не таймер, а генератор, заряжающий конденсаторы для цепи детонатора. Если выставлена задержка больше, то бомба должна лететь дольше, чтобы накопить нужный электрический заряд. Конечно был и таймер - химический, в детонаторе. считай бикфордов шнур. но его использовали не всегда, т.к. в воздухе детонатор замерить на другой не возможно, а характер цели может поменяться. поэтому много неразорвавшихся бомб до сих пор и находят. Схема с электрическим детонатором удобная и безопасная. Немчура народ башковитый, все на все случаи продумали.
adds Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 У немецких бомб SC вообще не было никаких ветрянок там конденсаторы и часовой механизм (у больших бомб) Не думаю что СССР настолько отстали что использовали ветрянки времён первой мировой, а не электрику. 2 минуты назад, I./SG2_Foxmann сказал: Вкратце. На германских авиабомбах устанавливался электрический детонатор. Замыкание контакта механическое при соприкосновении с землей/целью. Назначение бомбы в этой связи можно определить по конструкции носовой части. Крыльчатка бомбы не таймер, а генератор, заряжающий конденсаторы для цепи детонатора. Если выставлена задержка больше, то бомба должна лететь дольше, чтобы накопить нужный электрический заряд. Конечно был и таймер - химический, в детонаторе. считай бикфордов шнур. но его использовали не всегда, т.к. в воздухе детонатор замерить на другой не возможно, а характер цели может поменяться. поэтому много неразорвавшихся бомб до сих пор и находят. Схема с электрическим детонатором удобная и безопасная. Немчура народ башковитый, все на все случаи продумали. Садись, два. На носу у них вообще ничего не было кроме противорикошетных устройств и системы подвески(50-250кг) схема работы конденсаторов и системы сброса и взвода есть в открытом доступе.

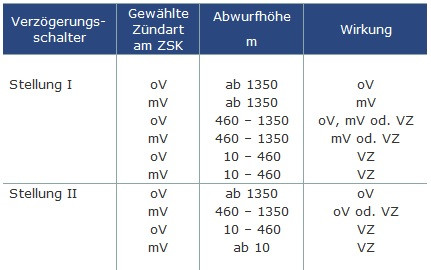

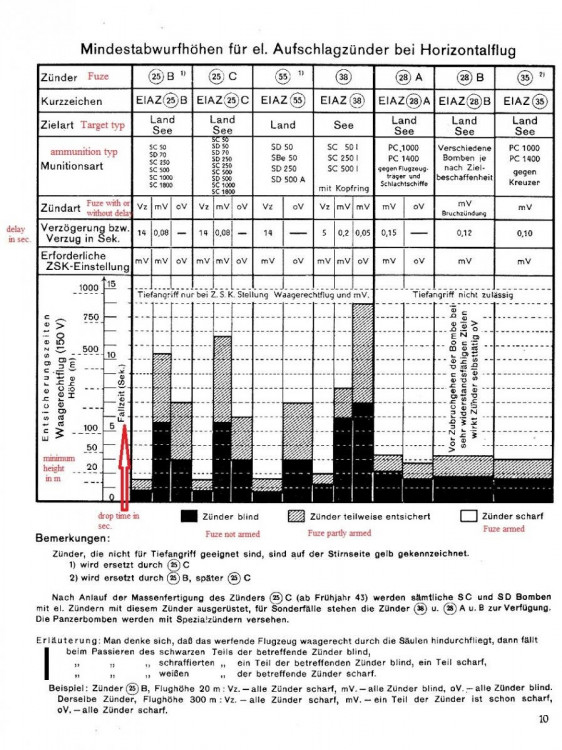

adds Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 Наконец я дома Так вот, документ называется TM 9-1985-2 German Explosive Ordnance (1953), там принцип работы ZSK и взрывателей описан. С картинками. Естественно ни от каких ветрянок взрыватель не заряжается, до сброса он подключен к бортовой сети самолета, а после сброса - уже работают конденсаторы.
1./SG2_Foxmann Опубликовано: 14 января 2021 Автор Опубликовано: 14 января 2021 34 минуты назад, adds сказал: Наконец я дома Так вот, документ называется TM 9-1985-2 German Explosive Ordnance (1953), там принцип работы ZSK и взрывателей описан. С картинками. хм. любите почитать. валяйте http://michaelhiske.de/Wehrmacht/Luft/Luft/LDV_0152/TEIL_03/INHALT.HTM я английским книжкам про немецкую технику не очень доверяю. если уж нет оригинального документа описания, то хотя бы на домене .de искать
adds Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 Только что, I./SG2_Foxmann сказал: хм. любите почитать. валяйте http://michaelhiske.de/Wehrmacht/Luft/Luft/LDV_0152/TEIL_03/INHALT.HTM я английским книжкам про немецкую технику не очень доверяю. если уж нет оригинального документа описания, то хотя бы на домене .de искать Ммм значит любой мурзилке про ветрянку-генератор ты веришь, лишь бы на немецком было?? А фоткам, на которых SC250 или SC500 или SC50 - без всяких ветрянок, а только с боковыми электрическими взрывателями ты тоже не веришь?? Ну, что же, религию и любовь ничем не перебьешь, на этом мои полномочия все 1
sw_atom Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) Та причем здесь религия и любофф, Вряд ли кто-то будет заморачиваться конденсаторами в реализации АБ в Ил-2. Но должно быть понятие задержки - это что, и для для какого механизма? Если с немецкими АБ более менее понятно было всегда, по принципу электро-взрывателя (бомба отделилась и готова к подрыву), то с ФАБ - где время взведения, где время задержки? у бомб СССР во WWII было несколько установленных на земле режимов, и один из них - мгновенное срабатывание при соприкосновении с преградой не зависимо от высоты сброса и ветрянки, при этом была задержка взрывателя (битфоров шнур, таймер) который подрывал АБ с задержкой до 10-15 сек. И АБ ФАБ-50-100-часто 250 не имели возможности задержки более 4 сек. Ветрянку у ФАБ можно было нивелировать, выкрутив два винта во взрывателе, что и делали, в зависимости от цели на которую шли. Т.е она стояла и выполняла функцию предохранителя, но не влияла на то успевает она выкрутиться или нет? Главное, чтобы тронулась с места после вытягивания чеки. В отличии от SC (SD) немцев, задержку взрывателя ФАБ нельзя было изменить в воздухе, что и реализовано. Изменено 14 января 2021 пользователем sw_atom
adds Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 7 минут назад, sw_atom сказал: Но должно быть понятие задержки - это что, и для для какого механизма? Оно есть, причем как в книжке написано, так и работает (долгая задержка - быстрый взвод и наоборот) Осталось только скорректировать таймеры, и дать игроку под контроль ZSK и советский аналог(если он был) 10 минут назад, sw_atom сказал: задержку взрывателя ФАБ нельзя было изменить в воздухе, что и реализовано. Вот не уверен, но не знаю, не владею информацией.
sw_atom Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) АДДС тебе поговорить или? Если он был?, не владею... так повладей. Я тут не чисто про немцев пишу, а о чем не владеешь, в игре, тем более не реализовано. Жаль тема не в теме. Остаётся только надеятся что тот кто придумывал или реализовывал АБ ФАБ в ИЛ-2 сюда заглянут и дадут какой нибудь ответ про ИГРУ. Реальность взведения взрывателя, даже артиллерийского снаряда, поставят ПК с ступор даже не имея на театре и одного ЛА)) Изменено 14 января 2021 пользователем sw_atom
adds Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 1 минуту назад, sw_atom сказал: АДДС тебе поговорить или? Если он был?, не владею... так повладей. Никогда нельзя говорить в интернете что чего-то не знаешь?
sw_atom Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) 35 минут назад, adds сказал: Никогда нельзя говорить в интернете что чего-то не знаешь Никогда нельзя говорить в интернете то, чего не знаешь... 46 минут назад, adds сказал: дать игроку под контроль ZSK Это то надо и можно в сочетании клавы прочитать (назначить) - оно есть (конечно не названо ZSK) Изменено 14 января 2021 пользователем sw_atom 1
Lofte Опубликовано: 14 января 2021 Опубликовано: 14 января 2021 (изменено) 10 часов назад, I./SG2_Foxmann сказал: Вкратце. На германских авиабомбах устанавливался электрический детонатор. Замыкание контакта механическое при соприкосновении с землей/целью. Назначение бомбы в этой связи можно определить по конструкции носовой части. Крыльчатка бомбы не таймер, а генератор, заряжающий конденсаторы для цепи детонатора. Жесть) Это гуглоперевод с элементами импровизации?) Как лично я понял, никакого "генератора" обычные немецкие электровзрыватели, не имели, как и элемента питания. Физически их работа основывалась на зарядке конденсаторов от бортовой сети самолета двумя напряжениями на выбор (150 вольт - режим горизонтального полета на приборе ZSK или 240 вольт для режима пикирование) и последующей разрядки через сопротивления разных значений. Взвод реализовывался перетеканием заряда из "накопительных" конденсаторов в "боевые" и запитыванием цепи подрыва, а задержка после падения бомбы и включения датчиков удара - набором нескольких запалов с разным временем горения (какой из них срабатывал решала логика электроцепи). 3 часа назад, sw_atom сказал: Если с немецкими АБ более менее понятно было всегда, по принципу электро-взрывателя (бомба отделилась и готова к подрыву) Нет. Немецкая бомба отделилась и готова к подрыву в самом лучшем случае только через 1-2 секунды и то при задержке взрыва после падения в районе 14 сек. А в худшем только через 14 сек и 800-900 метров при горизонтальном полете. С немецкими взрывателями как раз самый трэш, т.к. один взрыватель может иметь 9 разных комбинаций высоты сброса и типа задержки взрыва и это только для горизонтального полета. А было ещё пикирование.. Да и ещё и у части диапазонов высот задержка и взвод могут быть рандомными (видимо, производитель взрывателей не гарантировал четкое кол-во секунд и метров высоты тютелька в тютельку). Например, как видно для самого распространенного немецкого взрывателя El.AZ 25, при сбросе с горизонта с высот от 460 до 1350 м в положении oV прибора ZSK (гор. полет) бомба могла как взорваться мгновенно (Wirkung = oV), так и с задержкой 0,08 сек(mV) , так и с задержкой 14 сек. (Vz - см. ниже). На месте продюсера посмотрев на все это, я бы сказал - ну нахрен. Делаем че попроще)) И, по видимому, так и сделано. Некий усредненный вариант. Если по шкале от 0 (аркада) до 10 (хардкор), где-то на 4-ку... Вот в старичке, кстати, после патча 4.11 сделали по этой шкале на примерно 8-9) Изменено 14 января 2021 пользователем Lofte 2
1./SG2_Foxmann Опубликовано: 15 января 2021 Автор Опубликовано: 15 января 2021 12 часов назад, Lofte сказал: Жесть) Это гуглоперевод с элементами импровизации?) Как лично я понял, никакого "генератора" обычные немецкие электровзрыватели, не имели ну, если упереться и дочитать до конца документ со словарем, то скорее всего дело обстоит так как вы описали. только генератор присутствует. на самолете. и батарея там же. Вопрос у меня один, какая связь темы про урон от АБ с реализацией взрывателей? есть связь? Бомбы с задержкой больше дамажат? Можете также досконально объяснить как бомба SC 2500 c 1700 кг ВВ наносит в игре вот такой "кошмарный" урон?

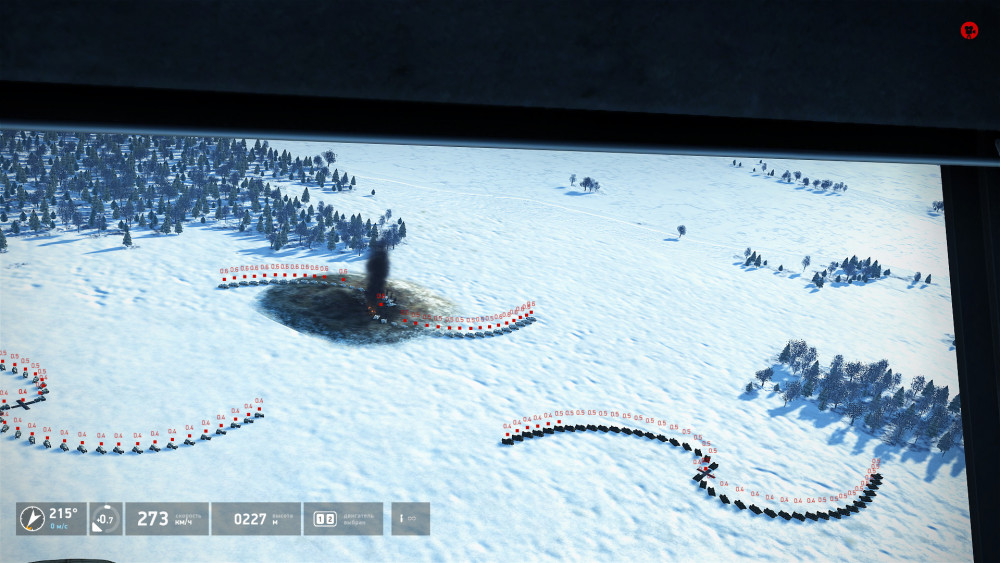

Lofte Опубликовано: 15 января 2021 Опубликовано: 15 января 2021 (изменено) 11 часов назад, I./SG2_Foxmann сказал: Вопрос у меня один, какая связь темы про урон от АБ с реализацией взрывателей? есть связь? Бомбы с задержкой больше дамажат? Можете также досконально объяснить как бомба SC 2500 c 1700 кг ВВ наносит в игре вот такой "кошмарный" урон? Персонально вам никакой связи с темой не потребовалось чтобы обсуждать взрыватели, а мне, чтоль, разрешения надо было попросить?) У меня, кстати, SC2500 выбивает 12 танков КВ. Т.е. радиус сплошного поражения хорошо бронированных целей 30 м, диаметр 60 м. Но оценивать эффект от SC2500 (которая на самом деле была экспериментальной бомбой в отличие от SB2500) нет смысла, как она работала по танкам никто никогда не узнает. Зато есть обрывочные сведения как работали по советским танкам SC250 (работали плохо, с 5 метров Т-34 повреждался незначительно, с 3 гибли животные и загоралось топливо - см.ниже), а также как работали по немецким танкам британские бомбы (тоже плохо - 500 фунтовая/227 кг бомба по борту "пантеры" на расстоянии 3,2 м от борта танка на глубине 0,9 м, носом к танку серьёзно не повреждала танк). Так что надо привести какие-то железные аргументы, что бомбы работают неправильно (слабо). Изменено 15 января 2021 пользователем Lofte 1
1./SG2_Foxmann Опубликовано: 16 января 2021 Автор Опубликовано: 16 января 2021 10 часов назад, Lofte сказал: ...а мне, чтоль, разрешения надо было попросить?) У меня, кстати, SC2500 выбивает 12 танков КВ. да нет, вечная проблема форумов со слабой модерацией. мой косяк. не полная информация. на фото не танки стоят, а статические объекты изображающие дома. Габариты домов не влезают в заданные интервалы. Допускаю, что поражение танков рассчитывается неведомым сложным способом. Но статики? Речь идет от том, что при сбросе SC1000 на склад, получаешь результат сопоставимый с со сбросом SC250. Сплэшь на столько мал, что вызывает вопросы. По танкам отдельная тема. Почему SD 70 с недолетом работает лучше чем SC50 с попаданием. некоторые выкладки по фото. статик изображает железобетонный ангар. самое крепкое сооружение в игре (по рекомендации разработчиков для создателей миссий). бомба SC2500 (экспериментальная она была или нет, в игре она есть) несет в себе 1700 ВВ, что можно предложить соответствует 1600 кг тротила (грубо). На дистанции от эпицентра до 40 метров создается давление более 70 кПа, что по данным из разных источников будет соответствовать степени разрушения жб конструкций "полное". На фото "кратер", он же воронка от взрыва имеет как раз диаметр 40 м. Т.е. все что попало в "пятно" должно быть уничтожено гарантированно на 100%. 2
Lofte Опубликовано: 16 января 2021 Опубликовано: 16 января 2021 Какой смысл обсуждать объекты (Block, Building) у которых настраиваемая "разрушаемость" (durability)? Смысла в этом 0. Как настроили так и будут разрушаться. ЗЫ - ветку надо перенести в обсуждение ДМ, в разделе пользовательских миссий она всем только мешается..

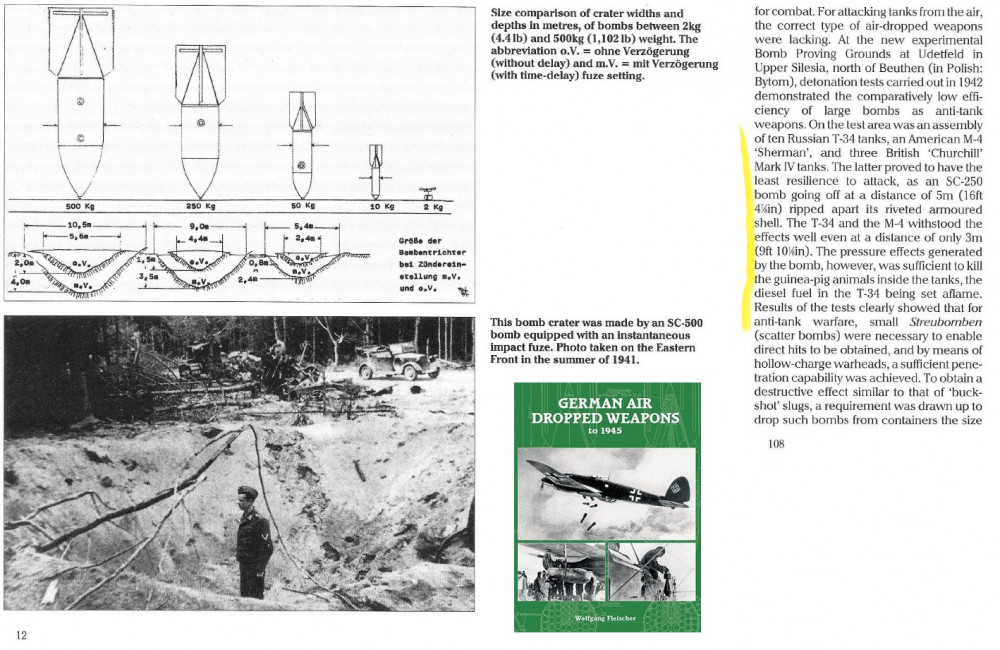

1./SG2_Foxmann Опубликовано: 20 января 2021 Автор Опубликовано: 20 января 2021 16.01.2021 в 07:08, Lofte сказал: Какой смысл обсуждать объекты (Block, Building) у которых настраиваемая "разрушаемость" (durability)? смысл есть, потому что есть разница в уроне между калибрами . бомбы SC 250/500/1000 : Коэф. массы ВВ авиабомб 1/2/4. Надо полагать, что урон будет пропорционален. Но, выбито мишеней в трех "весовых категориях" 3-2-1 / 4-3-1 / 8-5-3. и коэф урона по ящикам/легковым АМ 1/1,3/2,6 по цистернам, капонирам 1/1.5/2,5, а по землянкам и ангарам 1/1/3. Конечно можно сказать, что это игра и занижение урона крупных калибров нужно для баланса. Но если урон бомб калибруется без уведомления игроков от патча к патчу, как и крепость танков, например, то целесообразно периодически тестировать их в моей миссии, чтобы понимать, какая сегодня бомба в тренде и не таскать без нужды лишнее. 16.01.2021 в 07:08, Lofte сказал: ЗЫ - ветку надо перенести в обсуждение ДМ, в разделе пользовательских миссий она всем только мешается.. хм. кому это всем? никто еще не жаловался кроме Вас. знаете как перенести? перенесите, я не против. 1 1
1./SG2_Foxmann Опубликовано: 24 февраля 2021 Автор Опубликовано: 24 февраля 2021 обновил миссию и добавил в топик развернутое описание.
TUS_Boatsman Опубликовано: 25 февраля 2021 Опубликовано: 25 февраля 2021 21.01.2021 в 04:22, I./SG2_Foxmann сказал: бомбы SC 250/500/1000 : Коэф. массы ВВ авиабомб 1/2/4. Надо полагать, что урон будет пропорционален. Урон не будет пропорционален. ВВ крупных боепрпиасов не детонирует полностью. Чем больше масса ВВ, тем больше его разлетается в не "сгоревшем" виде.
TUS_KOPTuK Опубликовано: 25 февраля 2021 Опубликовано: 25 февраля 2021 1 час назад, Boatsman сказал: ВВ крупных боепрпиасов не детонирует полностью Очень сильно сомневаюсь, что разработчики вообще об этом задумывались У них и без этих тонкостей дел невпроворот .
1./SG2_Foxmann Опубликовано: 26 февраля 2021 Автор Опубликовано: 26 февраля 2021 24.02.2021 в 22:47, Boatsman сказал: Урон не будет пропорционален. ВВ крупных боепрпиасов не детонирует полностью. Чем больше масса ВВ, тем больше его разлетается в не "сгоревшем" виде. Автору топика известно что и как взрывается. Но давайте не будем путать реальность и игру. Разрабам, да и большинству игроков кстати, на реал с большой колокольни, главное чтобы играть было интересно. Если не в курсе, то взрыв любого фугаса в игре это функция, описывающая сферы с переменным радиусом. Я специально не стал экспериментировать с "поглощением" урона, т.к. цель испытательного стенда - получение сведений о характеристиках бомб при поражении отдельно стоящих объектов. Конкретно важно получить информацию по сплэшу различных калибров. Например, если при падении на расстоянии 10-20 м от цели боеприпасов Sc 250 и 500 она будет одинаково поражена, то зачем тогда загружать SC500? с ней и лететь тяжелее и расход топлива больше.
TUS_Boatsman Опубликовано: 27 февраля 2021 Опубликовано: 27 февраля 2021 (изменено) 17 часов назад, I./SG2_Foxmann сказал: Но давайте не будем путать реальность и игру. Разрабам, да и большинству игроков кстати, на реал с большой колокольни, главное чтобы играть было интересно. Если не в курсе, то взрыв любого фугаса в игре это функция, описывающая сферы с переменным радиусом. Раз в игре дамаг по расстоянию от центра взрыва у крупных бомб затухает быстрее, чем у мелких, вероятно неполная детонация учитывается. Jason_Williams Han BlackSix AnPetrovich -DED-Rapidus и пр. Уважаемые разработчики или к ним причастные, напишите нам тут, пожалуйста, формулу по которой дамаг бомб считается. Спасибо. Изменено 27 февраля 2021 пользователем Boatsman 2
