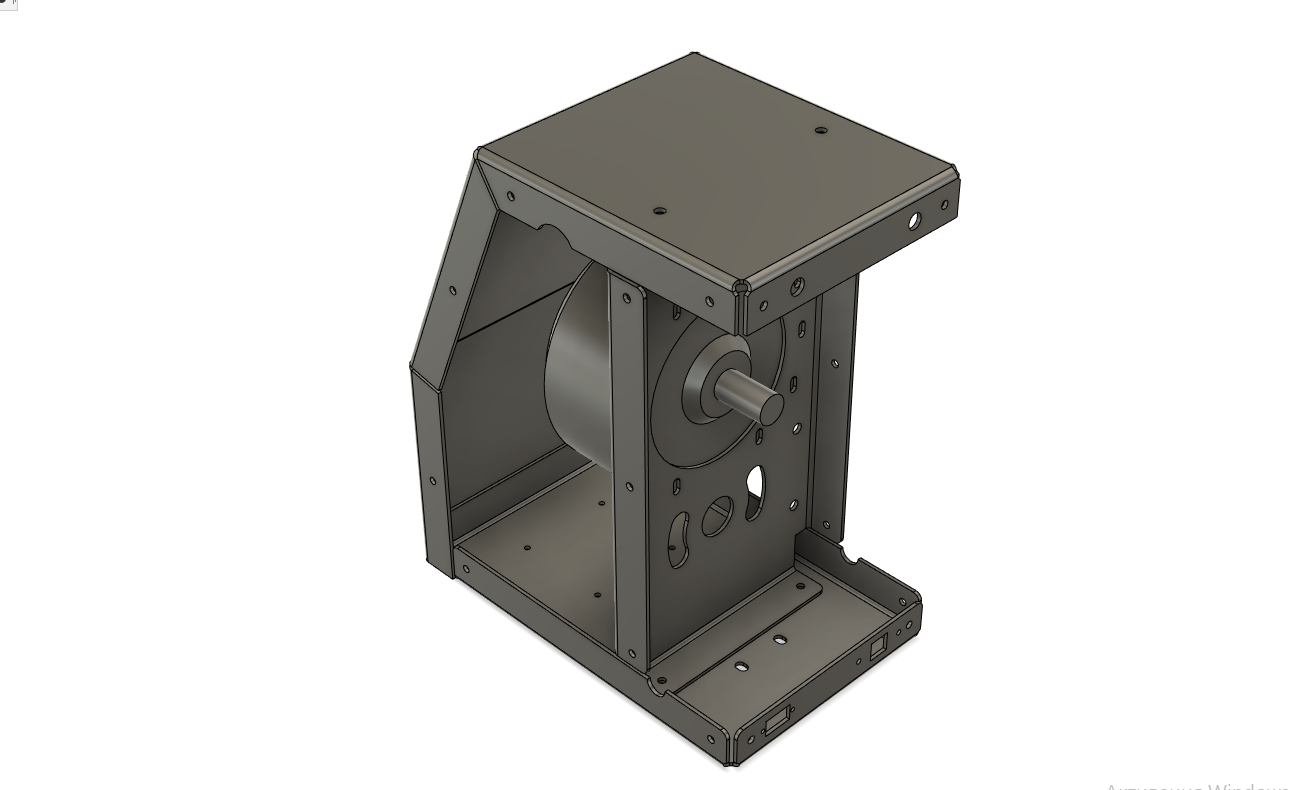

MYCYJIbMAHUH Опубликовано: 16 апреля 2023 Опубликовано: 16 апреля 2023 От опорной площадки не откажусь под страхом расстрела.Толщина металла опорной площадки будет 3мм,жесткости достаточно.Опорная площадка будет с корпусом сопрягаться через четыре винта.Кому надо может открутить её. Деталь-кронштейн эл.мотора ,через четыре винта будет сопрягаться с деталью нижнего основания корпуса и с фронтальной крышкой корпуса. На кронштейне монтажные отверстия для эл.моторов с разным расстоянием между винтами крышки.Как правило у моторов 250w-113мм.У моторов 350w-120мм. 1
MaksimSavelev Опубликовано: 16 апреля 2023 Опубликовано: 16 апреля 2023 (изменено) А да ... в маленьких она вытяжными заклепками крепиться и это, конечно, никуда не годиться. А в маленьких это какой металл 2мм? Изменено 16 апреля 2023 пользователем MaksimSavelev
MYCYJIbMAHUH Опубликовано: 16 апреля 2023 Опубликовано: 16 апреля 2023 1 час назад, MaksimSavelev сказал: А да ... в маленьких она вытяжными заклепками крепиться и это, конечно, никуда не годиться. А в маленьких это какой металл 2мм? 2мм.
72AGs_TAPAKAH Опубликовано: 20 апреля 2023 Опубликовано: 20 апреля 2023 Виктор, правильно ли я понял: это обновление корпуса под ФФБ для старшой модели педалей?
MYCYJIbMAHUH Опубликовано: 21 апреля 2023 Опубликовано: 21 апреля 2023 (изменено) 3 часа назад, TAPAKAH сказал: Виктор, правильно ли я понял: это обновление корпуса под ФФБ для старшой модели педалей? Нет.Это новая модель.,она только похожа на первые Марксмены.Уже в резку отдал файлы.Отрежут для пробной сборки один комплект.Соберу,внесу изменения если потребуется и в серию. Дцмаю эту версию-Марксмен ффб ,не делать универсальной,т.е пружинный вариант переделываемый в ффб. Изменено 21 апреля 2023 пользователем MYCYJIbMAHUH 1

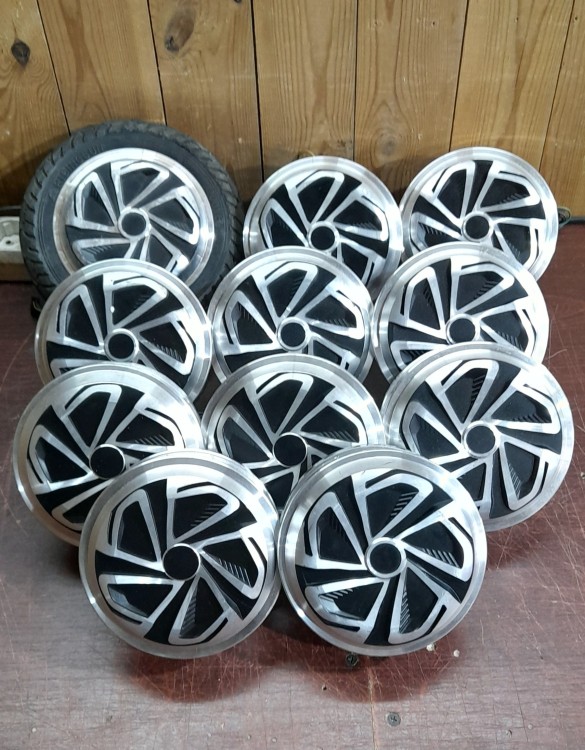

MYCYJIbMAHUH Опубликовано: 22 апреля 2023 Опубликовано: 22 апреля 2023 Чтобы быть счастливым,надо совсем немного. Скрытый текст 2 2
Johnet Опубликовано: 28 апреля 2023 Опубликовано: 28 апреля 2023 (изменено) @MYCYJIbMAHUH @propeler @MaksimSavelev Ребя, бы тему не теряйте. Её закрепили. А то чего то никто не пишет ((( Изменено 28 апреля 2023 пользователем Johnet

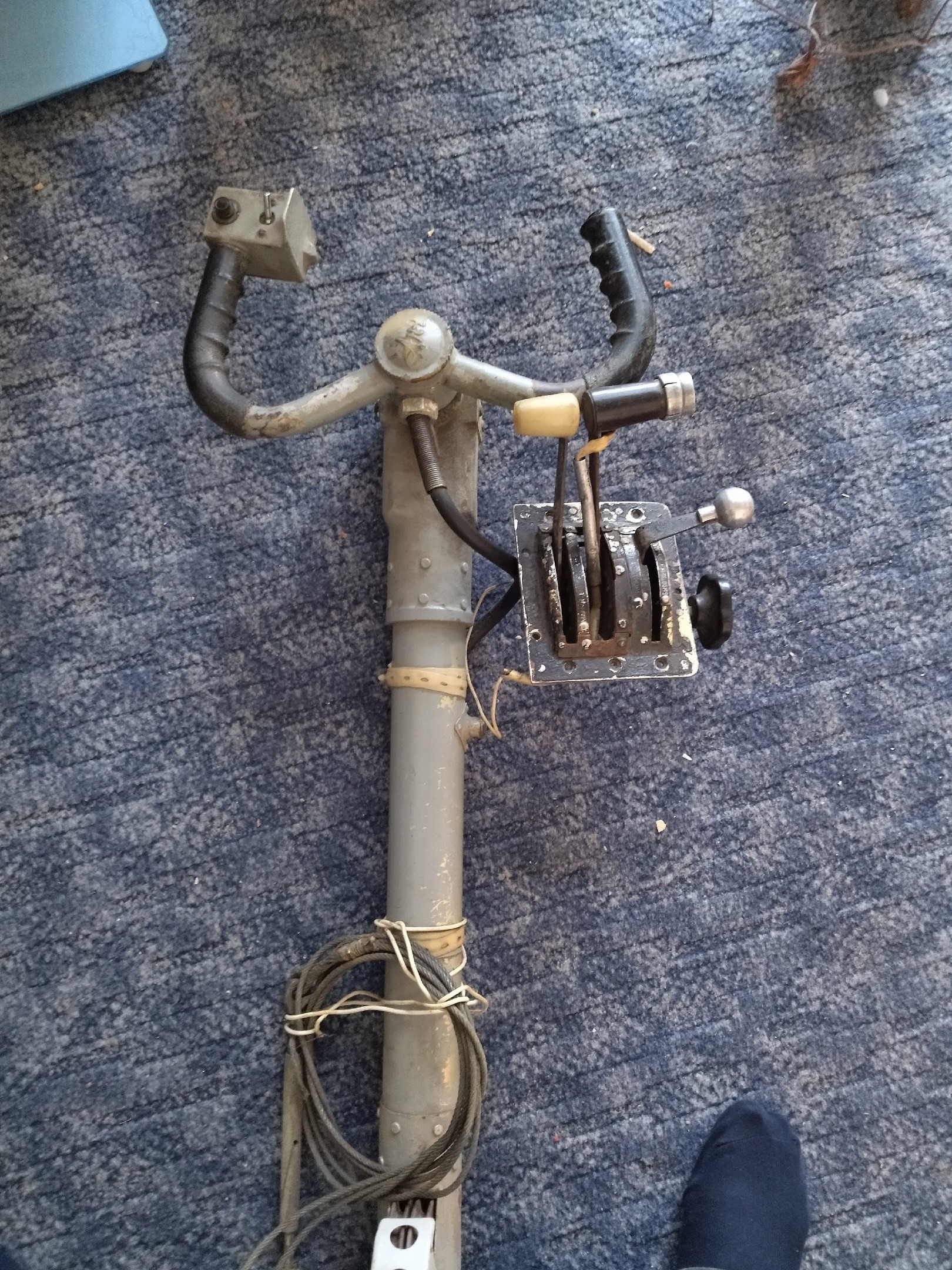

Angry_Bird Опубликовано: 28 апреля 2023 Опубликовано: 28 апреля 2023 Шоб немного тему оживить - приехал донор для издевательств. Что странно - нет ручки пневмотормоза, даже петли крепления для неё. И на штоке фиксатора стояночного тормоза также нет. Кажется, химики настолько суровы что тормоза им не нужны. Пока думаю расклепать верхнее соединение и подумать над переходником, ибо длина штока аж 800 мм. Заказаны моторы А вот что делать с РУД пока непонятно. Магнитные датчики туда конструктивно не зайдут 1
propeler Опубликовано: 28 апреля 2023 Автор Опубликовано: 28 апреля 2023 Ха. а я не заметил. Мотаю вниз а темы нет))
pavlich Опубликовано: 28 апреля 2023 Опубликовано: 28 апреля 2023 (изменено) Нашол способ как в DCS вместе с наши файлом экспорта запускать файлы Export.lua от других устройств. У меня кроме нашего запускается еще 3 Export.lua, 2 от DCS Tensor Cockpit(панель приборов на андроид), и Ф3(файлы экспорта от @kreml, ну зто не важно). Чтобы это сделать нужно создать еще одну папку в папке Scripts, закинуть туда файлы Export.lua перед этим их переименовав. А в нашем экспорте в конце дописать то что выделено синим: return tNext end dofile(lfs.writedir().."/Scripts/Exp/SPOExport.lua") dofile(lfs.writedir().."/Scripts/Exp/MFIExport.lua") dofile(lfs.writedir().."/Scripts/F3/F3Export.lua") function LuaExportStop() socket.try(FFB_socket:send(string.format("%s;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;%.2f;0\n", 0,0,0,0,0,0,0,0,0,0,0,0))) end local Tacviewlfs=require('lfs');dofile(Tacviewlfs.writedir()..'Scripts/TacviewGameExport.lua') Exp и F3 имена папок где лежат другие файлы Export.lua Редактировать файл экспорта лучше в Notepad++ Изменено 28 апреля 2023 пользователем pavlich
propeler Опубликовано: 28 апреля 2023 Автор Опубликовано: 28 апреля 2023 2 часа назад, pavlich сказал: Нашол способ как в DCS вместе с наши файлом экспорта запускать файлы Export.lua от других устройств Уже давно передалано на Hook. FFBeastTelemetry.zip Положить в Scripts/Hooks и оно работет паралельно и с экспорт файйлами не конфликтует 1
buf Опубликовано: 30 апреля 2023 Опубликовано: 30 апреля 2023 После крайнего обновления джойстик стало бить, просто дёргается. Есть у кого то ещё такое.?
propeler Опубликовано: 30 апреля 2023 Автор Опубликовано: 30 апреля 2023 6 часов назад, buf сказал: После крайнего обновления джойстик стало бить, просто дёргается. Есть у кого то ещё такое.? Поточнее. Что обновилось и в каких случаях просто дергается?

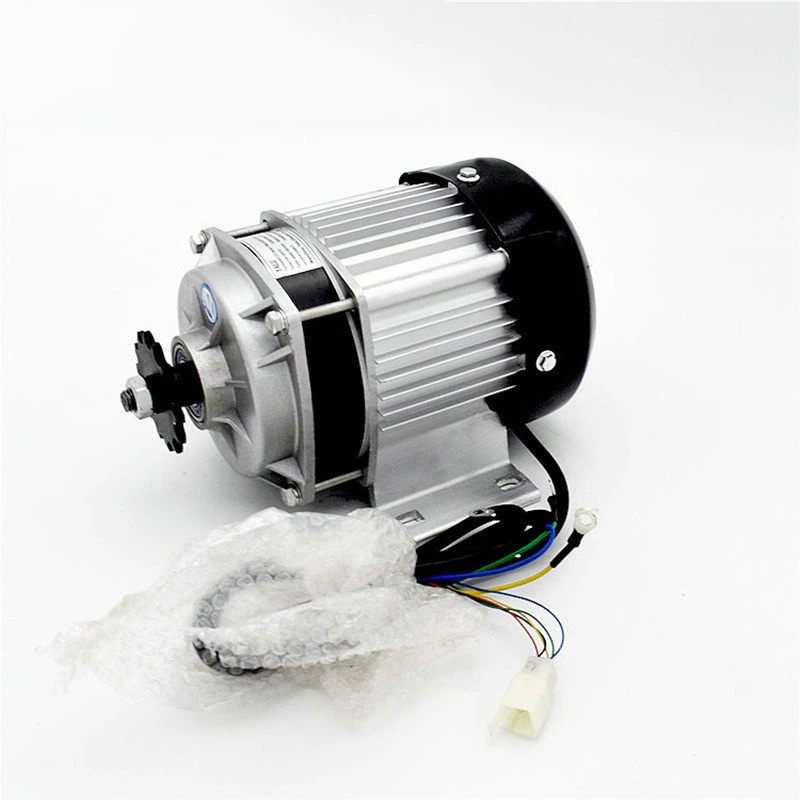

l3VGV Опубликовано: 1 мая 2023 Опубликовано: 1 мая 2023 (изменено) Я некоторое время отсутствовал в ветке по уважительной причине. Может упустил. @MYCYJIbMAHUH @Johnet практики форсфидбектизма, что думаете о подобной сборке. С одной стороны там неплохой мотор, плюс редуктор(правда с пластиковыми шестернями). По идее нам должно хватить с запсом? смущает люфт. он там точно есть. По идее он не должен быть страшен. Моща(мало о чем говорит но всёже) 350-600Вт, редуктор в 6 раз. Учитывая что катушек там заметно меньше чем в гироскутерном, не будет ли больше зубатость ощущаться в работе, это основное сомнение. https://aliexpress.ru/item/1799670982.html Изменено 1 мая 2023 пользователем l3VGV
Johnet Опубликовано: 1 мая 2023 Опубликовано: 1 мая 2023 4 часа назад, l3VGV сказал: плюс редуктор(правда с пластиковыми шестернями). Поэтому косо смотрел в сторону имеющихся в продаже мотор редукторов (опасалался люфта) . С другой стороны, что скажешь? Пробовать надо!

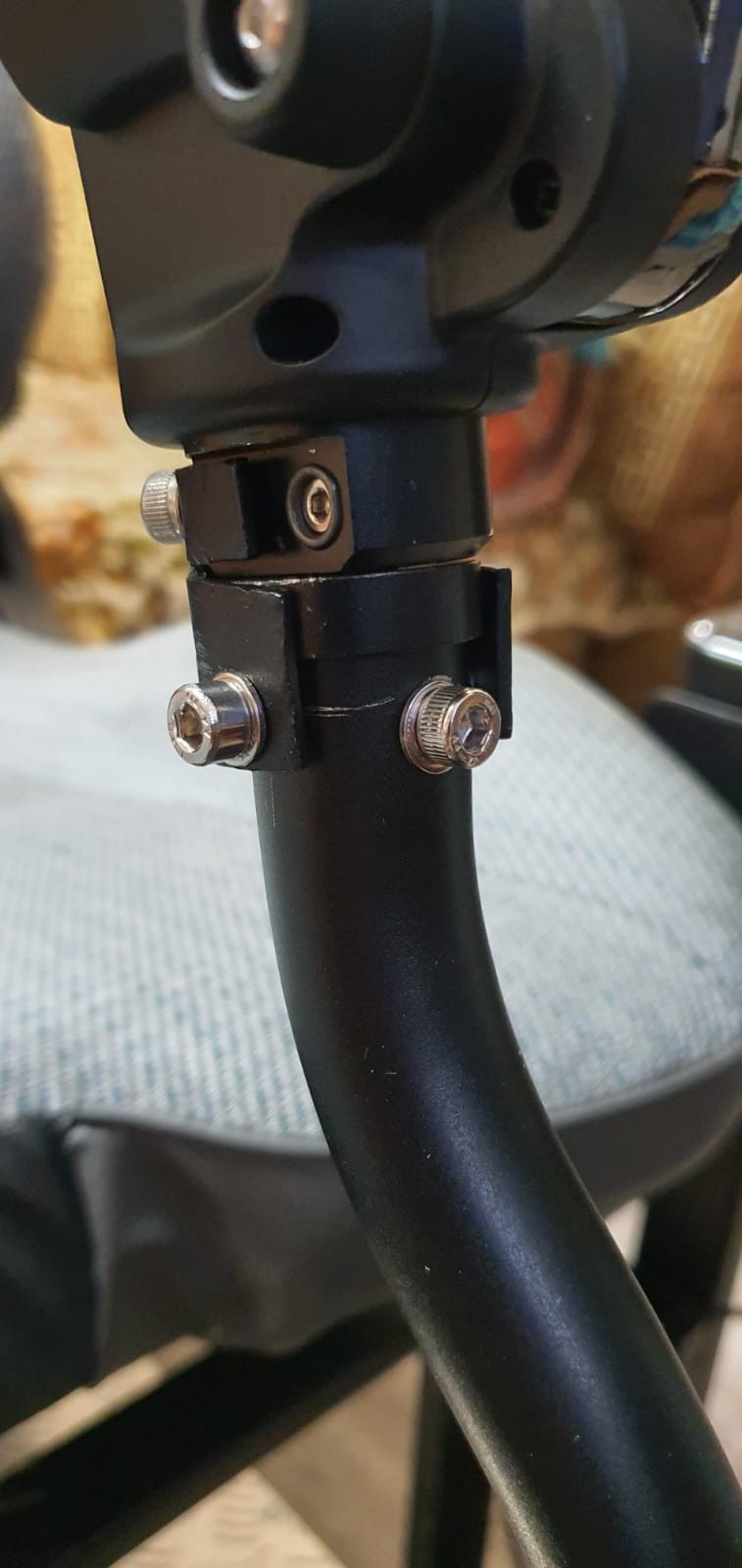

MYCYJIbMAHUH Опубликовано: 3 мая 2023 Опубликовано: 3 мая 2023 Есть первый пользователь у которого не выдержал нагрузок переходник ручки рус VKB.(металл). Цитирую- У меня джой трясся как потерпевший после обновления в ил 2. Из ща этого ручка и отвалилась. Пришлось делать крепление 1
Johnet Опубликовано: 3 мая 2023 Опубликовано: 3 мая 2023 1 час назад, MYCYJIbMAHUH сказал: У меня джой трясся как потерпевший после обновления в ил 2 У меня так было когда скорость превысил в DCS на СУ-25Т. Там вибрация начинается и ее сильно занижать надо. У меня джой затрясся, даже кот прибежал хозяина проведовать, не зашибло ли случаем.
Alike372 Опубликовано: 3 мая 2023 Опубликовано: 3 мая 2023 Эти рукоятки проектировались для обычного пружинного джойстика и они не рассчитаны на такие нагрузки. Это надо учитывать и вносить изменения в конструкцию. Я планирую заказать у фрезеровщика деталь из стали, которая входит в рукоятку. Уменьшить внутреннее отверстие для проводов. Деталь будет вставляться в трубу-удлинитель алюминиевую. А внизу переходник с трубы на штатное место из алюминия. Даже после этих изменений есть вероятность раскалывания рукоятки на две половины, т. к. соединяются они маленькими винтиками. И деталь, которая входит в рукоятку крепится к одной из половин тремя винтами М4, если я не ошибаюсь. Вот эти винты и будут слабым местом.
ReviZorro Опубликовано: 3 мая 2023 Опубликовано: 3 мая 2023 Интересно, а как такие нагрузки переносят ручки с разъемом Thrustmaster?
MYCYJIbMAHUH Опубликовано: 3 мая 2023 Опубликовано: 3 мая 2023 4 минуты назад, Alike372 сказал: Эти рукоятки проектировались для обычного пружинного джойстика и они не рассчитаны на такие нагрузки. Это надо учитывать и вносить изменения в конструкцию. Я планирую заказать у фрезеровщика деталь из стали, которая входит в рукоятку. Уменьшить внутреннее отверстие для проводов. Деталь будет вставляться в трубу-удлинитель алюминиевую. А внизу переходник с трубы на штатное место из алюминия. Даже после этих изменений есть вероятность раскалывания рукоятки на две половины, т. к. соединяются они маленькими винтиками. И деталь, которая входит в рукоятку крепится к одной из половин тремя винтами М4, если я не ошибаюсь. Вот эти винты и будут слабым местом. У пользователя от непонятно откуда появившихся вибраций после обновления игры Ил-2,перетёрло ремень до нитки.Ремень на замену . 3 минуты назад, ReviZorro сказал: Интересно, а как такие нагрузки переносят ручки с разъемом Thrustmaster? Например для догфайта где резкие перекладки с прочими имельманами и бочками хватает усилия-симпл спринг 25-40 в зависимости от мощности эл.мотора от гирика. Для фул реала,думаю что усилие болше 50 для ручки VKB и прочих не страшно.Т.к для размеренного взлета/полета ,рус так не дергают как в догфайте.
l3VGV Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 (изменено) Видос не мой, я просто разместил! Люфт с виду не страшный. Если в лоб, то можно сделать божественный штурвал Пе-2. ЭТО на тангаж, а мотор гирика директом(или с мин ременным редктором) на крен, причем всё разместить внутри вертикальной балки. Изменено 4 мая 2023 пользователем l3VGV

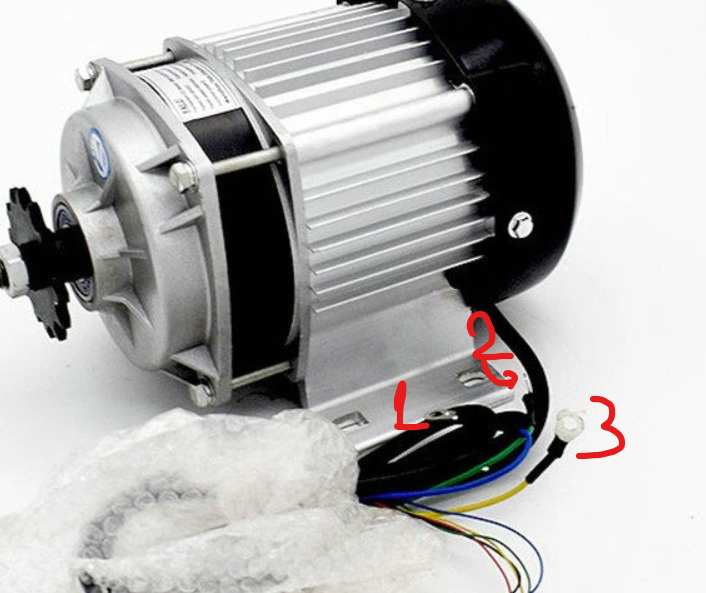

Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 (изменено) Эта, понять не могу, на фото у него только две силовых клеммы, в описании написано про какой то постоянный магнит и про то что он бесщеточный. До этого смотрел на эти двигателя и считал, что они постоянного тока. Изменено 4 мая 2023 пользователем Johnet
Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 (изменено) Вот например. Или я слепошарый (что тоже не исключено). Скрытый текст Так же не приведены электрические характеристики моторов (обороты, kV) Кроме того в джойстике будет не все шестерни сателлитов работать, а только их часть (если будет прямой привод) т.о. изнашиваться эти зубья будут сильно, тем более они нейлоновые. Если делать непрямой привод, то при сложении люфтов передач может очень неприятная штука вылезти. В общем страшно. стоят недешево, а результат может быть непредсказуемым. Изменено 4 мая 2023 пользователем Johnet
l3VGV Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 21 минуту назад, Johnet сказал: Так 21 минуту назад, Johnet сказал: Кроме того в джойстике будет не все шестерни сателлитов работать, а только их часть (если будет прямой привод) т.о. изнашиваться эти зубья будут сильно, тем более они нейлоновые Согласен работать может не вся часть колеса. Но не думаю что это страшно. Плюс они есть в продаже. думаю будет лучше чем ремни
Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 (изменено) 39 минут назад, l3VGV сказал: Согласен работать может не вся часть колеса. Но не думаю что это страшно. Плюс они есть в продаже. думаю будет лучше чем ремни Да я не сомневаюсь, в цепи. Просто только теоретически можно на вал любого двигателя насадить звездочку. Её крепёж смотреть надо. Я столкнулся с тем что надо резать шпоночные пазы или иначе как то решать. Те болтики, что идут в комплекте со звездочками не держат совершенно. Ни за лыску снятую по хорде, ни за шпоночный паз на двигателе. Будут деньги буду решать проблемы. Сейчас нет денег - нет проблем. ((( Здесь, возможно вырезан в звездочки паз и снято две лыски на валу. как это держать будет не знаю. Изменено 4 мая 2023 пользователем Johnet
Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 58 минут назад, l3VGV сказал: Плюс они есть в продаже. думаю будет лучше чем ремни Или вы прямой привод рассматриваете?
l3VGV Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 19 минут назад, Johnet сказал: Или вы прямой привод рассматриваете? Есть идея как сделать прямой привод с усилием до 50кг для полной историчности
Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 6 минут назад, l3VGV сказал: Есть идея как сделать прямой привод с усилием до 50кг Мотор редуктор - уже не прямой привод. Ежели прямой, прямой, то надо курить как двигатели самому мотать. А ежели не прямой, то считать надо, какую передачу на каком рычаге надо делать, чтобы получить это усилие.
Johnet Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 4 минуты назад, l3VGV сказал: Пусть будет - безременный Оставить существующую планетарку или добавить к ней цепь?
Magenta Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 (изменено) Парни , вы скоро двигуны от жигулей начнете ставить поверьте не нужны 50 кг на ручке, тут 5-7 кг. уже превозмогаешь, кроме того люфт на данном редукторе в миллиметр на оси, даст уже миллиметров 5-6 , а то и 10 на ручке (с учетом рычага 20-30см) - что не приемлемо, так что забудьте об этом двигателе, не для джоя он... Изменено 4 мая 2023 пользователем Magenta 2
MYCYJIbMAHUH Опубликовано: 4 мая 2023 Опубликовано: 4 мая 2023 А я поддерживаю эксперимент.Если идея не даёт покоя её надо реализовать.Результат может оказаться неожиданным)), 1
Johnet Опубликовано: 5 мая 2023 Опубликовано: 5 мая 2023 (изменено) 21 час назад, MYCYJIbMAHUH сказал: А я поддерживаю эксперимент Да я как бы тоже за любой кипишь, окромя голодовки. Но в своих проектах я такой мотор-редуктор не вижу. Если @l3VGV сам возьмется, окажу ему любую моральную поддержку. Если смогу то не только моральную. Просто все идет к тому, что надо пробовать, щупать. Про цепную передачу расскажу, что знаю. Изменено 5 мая 2023 пользователем Johnet
propeler Опубликовано: 5 мая 2023 Автор Опубликовано: 5 мая 2023 Если хотите протестировать редукторное начните с чего - то более доступного - например велоколесо бафанг и аналоги. Там тоже планетарка все станет понятно. И они хотябы на рунке доступны 1
MYCYJIbMAHUH Опубликовано: 5 мая 2023 Опубликовано: 5 мая 2023 20 минут назад, Johnet сказал: Да я как бы тоже за любой кипишь, окромя голодовки. Но в своих проектах я такой мотор-редуктор не вижу. Если @l3VGV сам возьмется, окажу ему любую моральную поддержку. Если смогу то не только моральную. Просто все идет к тому, что надо пробовать, щупать. Про цепную передачу расскажу, что знаю. Не хочется чтобы размеры устройств ффб были размером с чемодан. Для индивидуального пользования доускаю любой размер домашнего ффб кокпита.
Johnet Опубликовано: 5 мая 2023 Опубликовано: 5 мая 2023 (изменено) 7 минут назад, MYCYJIbMAHUH сказал: Не хочется чтобы размеры устройств ффб были размером с чемодан. Для индивидуального пользования доускаю любой размер домашнего ффб кокпита. Понятно, что на мелкую серию желательны малые размеры устройства (понимайте как хотите, наши устройства шибко больше чем крупносерийные). И я считаю, чем меньше тем лучше, но с учетом на наши ограничения по технологии. Для индивидуального использования размеры произвольны. На сколько денег хватит. Изменено 5 мая 2023 пользователем Johnet
MYCYJIbMAHUH Опубликовано: 5 мая 2023 Опубликовано: 5 мая 2023 2 минуты назад, Johnet сказал: Понятно, что на мелкую серию желательны малые размеры устройства (понимайте как хотите, наши устройства шибко больше чем крупносерийные). Для индивидуального использования размеры произвольны. На сколько денег хватит. С такими моторами я бы делал механику загрузки как на Мустанге Р-51.моторы разместить под креслом.И устроить так,чтоюы вибрация моторов передавалась на кресло . 1
Johnet Опубликовано: 5 мая 2023 Опубликовано: 5 мая 2023 3 минуты назад, MYCYJIbMAHUH сказал: .И устроить так,чтоюы вибрация моторов передавалась на кресло . На кресло должна передаваться только вибрация. А на джой еще и обратная связь. как делить?
