FreeJoy. OpenSource контроллер на STM32


Recommended Posts

Graphene
29.07.2021 в 16:40, l3VGV сказал:

Береш lm324, делаешь его повторителем. На вход подаваешь собсно с резисторов. Резисторы запитаны от 3.3В с платы блупилы. lm324 запитан от юсб, можно через RC 100Ом/100мкФ. Выходы подаешь собсно на ацп.



С размещением вопрос. С одной стороны нужно поближе к АЦП, но тогда наловит если длинный кабель(скажем 50см-метр и более). По факту оказалось что размещать рядом с резисторами - оптимальнее. Это по опыту с крутилками, которые вынесены в отдельную коробочку, но идут в тело основного джоя, через весьма длинный кабель.

Спасибо!

Link to comment
Share on other sites

22.07.2021 в 20:07, l3VGV сказал:

Самый веселый вариант который остается - подбил статикой внутренний аналоговый мультиплексор. Вот и.

Отчитаюсь, мож кому пригодится.

Вскрытие показало, что да, @l3VGV оказался прав: мультиплексор того... (выяснил путем замены на исправный).

Только не статикой, а "динамикой" :) , наводками. Косяк сборки - жгут проводов (от кнопок, энкодеров и т.п.) оказался строго над контроллером и касался микросхемы.

Перепроложил жгут - все заработало как часики, даже не шумит.

Будьте внимательны при сборке, "мелочь" может сыграть злую шутку.



Да, параллельно выяснил, что даже новые переменные резисторы могут быть бракованными: при повороте ротора значения могут меняться скачкообразно и, даже, хаотично. Хоть с цешкой в магазин ходи :(



И еще, если кому надо... новые СТМ-ки брал тут:

https://aliexpress.ru/item/32278016818.html?spm=a2g39.orderlist.0.0.71074aa6MwKHoG&_ga=2.20990462.450819793.1628956645-1908144365.1628956645

на оригинальность не проверял, но на FreeJoy прошилась и работает без танцев с бубном.

  • Like 1
  • Thanks 1
  • Upvote 1
Link to comment
Share on other sites

21 минуту назад, Milit сказал:

Будьте внимательны при сборке, "мелочь" может сыграть злую шутку.



Ну так эта, EMI - не мелочь и не шутки. Плату нужно заранее продумывать так чтобы небыло петель, на линии с резкими фронтами ставить резисторы, аналоговые проводники буферезировать операми и прокладывать отдельно и желательно в экранах. Конденсаторы рядом с мелкосхемами опятьже, не забывать.

  • Like 1
  • Upvote 1
Link to comment
Share on other sites

3BAG_Orion33

Вспомнилась история про EMI.

Лет 5 назад занимался ремонтом винтажной аудиотехники. Принесли мне проигрыватель пластинок DENON со словами "Моргает лампочка LOCK". Кто не очень в курсе, это классическая схема прямоприводных японских проигрывателей 80х с контроллером ФАПЧ. Обратный сигнал берется с вращающегося диска разными способами. В данной модели это была магнитная головка от катушечника, расположенная рядом с насечками на внутренней стороне диска, куда ставится пластинка. Сигнал на плату шел через обычный для того времени шлейф 2мм. Ткнул осциллографом в точку прихода на плату - мама дорогая, там сигнала в шуме не видно. Заменил шлейф на экранированный аудиокабель для подключения СД-РОМа к аудиокарте (раньше такие были, да) - все завелось.

Мораль сей басни такова: 40 лет назад уровень ЭМИ был настолько низок, что японским инженерам мысль об экране даже в голову не пришла. А в современном мире помех очень много, так что надо всяческими методами предохраняться. 😄

Link to comment
Share on other sites

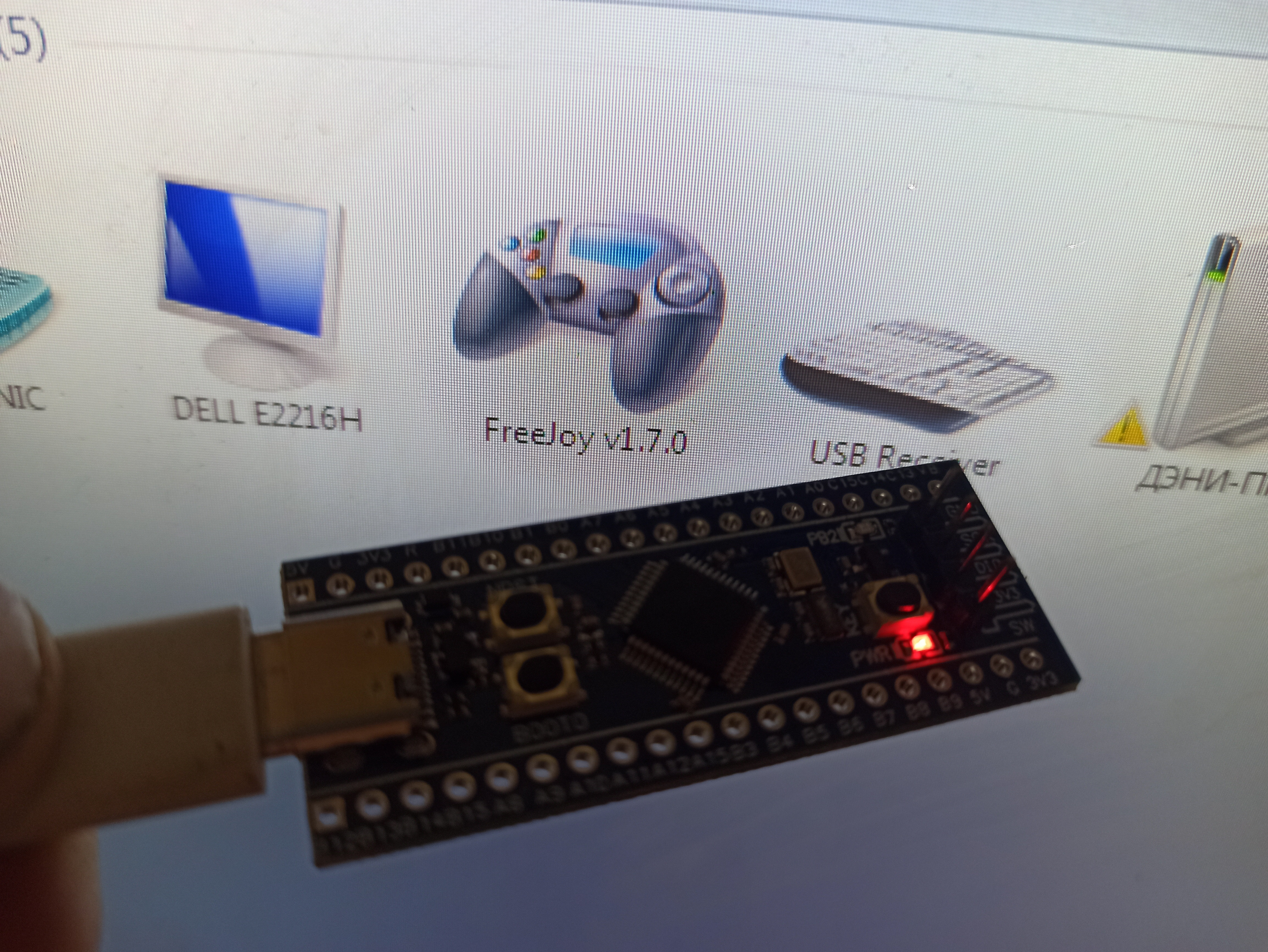

УРАААААА! Пришла четкая плата! обновленная кто мучался с "черными квадратами малевича" вот ссылка магаза

https://www.aliexpress.com/item/32525208361.html?spm=a2g0s.9042311.0.0.27fb4c4dd4P046 и быстро! и трек четкий! доволен ☺️!


(черные квадраты- говночипы (мелом что -ли маркируют ? дотронулся пальцем раз и получай известный "шедевр"!) - УФ! Все позади! так было обидно бошкой об стену бится.

Link to comment
Share on other sites

нет я за фальшивку в магазине больше отдал, доллар щас такой с евро времена когда были по 115 рублей ушли

да и много че ушло

Link to comment
Share on other sites

2 часа назад, =VCC=Ghash34 сказал:

дорага(



Одну в руд и одну в рус/педали. Нормально, учитывая прочие расходы, можно смириться на их фоне.

  • Like 1
Link to comment
Share on other sites

=M=PiloT
01.08.2021 в 18:33, WG_Magners сказал:

Если в этом году у меня всё таки будет отпуск - то перелезем на F401/411. Ну а пока соболезную, такая вот подстава..

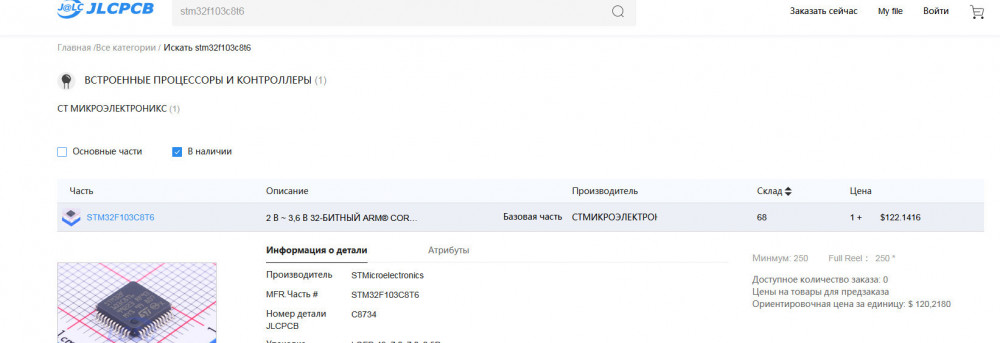

Спросил поддержку на предмет ошибки, нет ошибки нет - цена такая.

"Сэр, извините за это, это правильная цена, она такая же, как на нашем китайском веб-сайте, извините за неудобства, это настоящая цена 120 долларов США. "

Link to comment
Share on other sites

У меня в заначке 4шт. Готов уступить, оторвать от сердца, ну, скажем, по $100.



Доставка и упаковка - за мой счёт!!!

(шутка, почти)



Год назад, как сердцем чувствовал, хотел взять в запас штук 10. Но купил только 5...

Link to comment
Share on other sites

=M=PiloT

Это пока ток у них так, это важно тем кто собирает у них. В иных местах пока у барыг(надежных) по 600-700р

  • Like 1
Link to comment
Share on other sites

=M=PiloT

Не могу понять, как может этот чип стоить как добротная офисная  видеокарта, а привязанные к стмке девайсы не зависить от 100баксов наценки.

Link to comment
Share on other sites

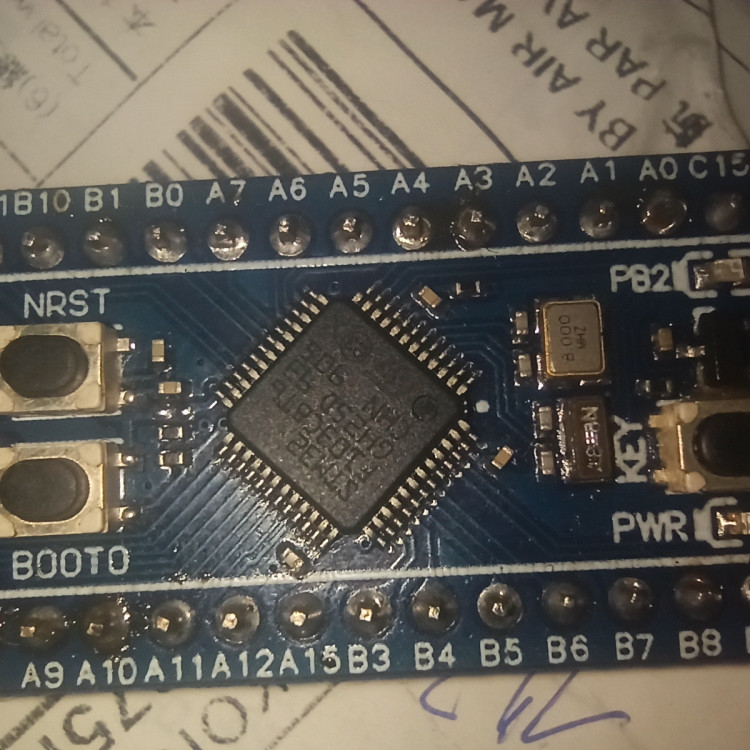

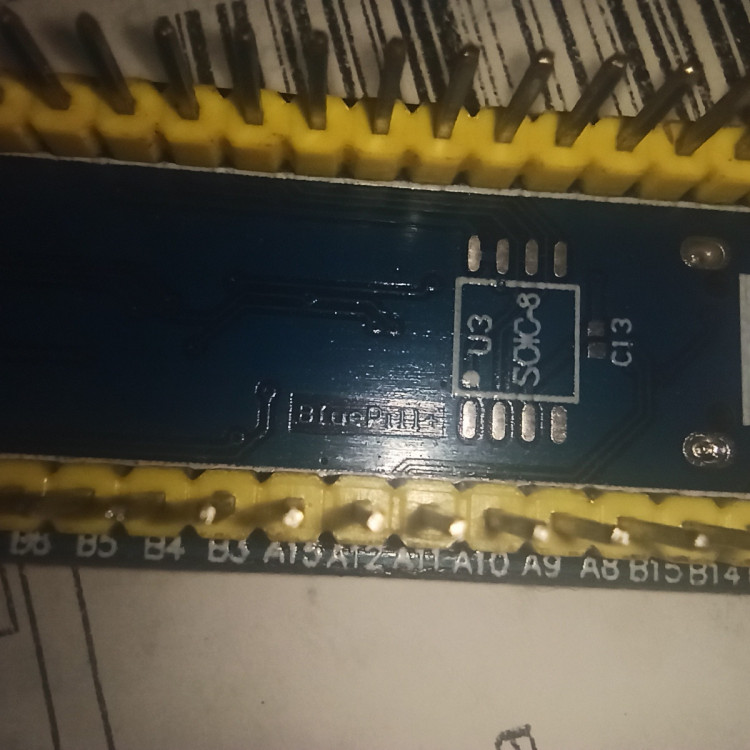

надо запасатся F411 чую они скоро во всех смыслах попрутIMG_20210822_043313.thumb.jpg.f0f5dc4173841168a077d923e9248d39.jpg, кстати та плата что мне прилетела похожа на черную пилюлю с 411 чипом и кнопы и тай пси и кварц и место с другой стороны текстолита под дополнительную EEPROM только дорожки не круглые (что по мне лучше , круглые как то ну не то) цвет как положено синий на плате есть травка "Blue Pill+" двигаются еще две , заказанные даже раньше , от других продавцов может и не доедут одна подороже и одна подешевле, ("разозлился" и начал "палить" без разбора!☺️) как говорится будем посмотреть☺️!


не знаю оригинал не оригинал но с этой сразу заработало!

по крайней мере мне только джой нужен был в остальном не знаю

Link to comment
Share on other sites

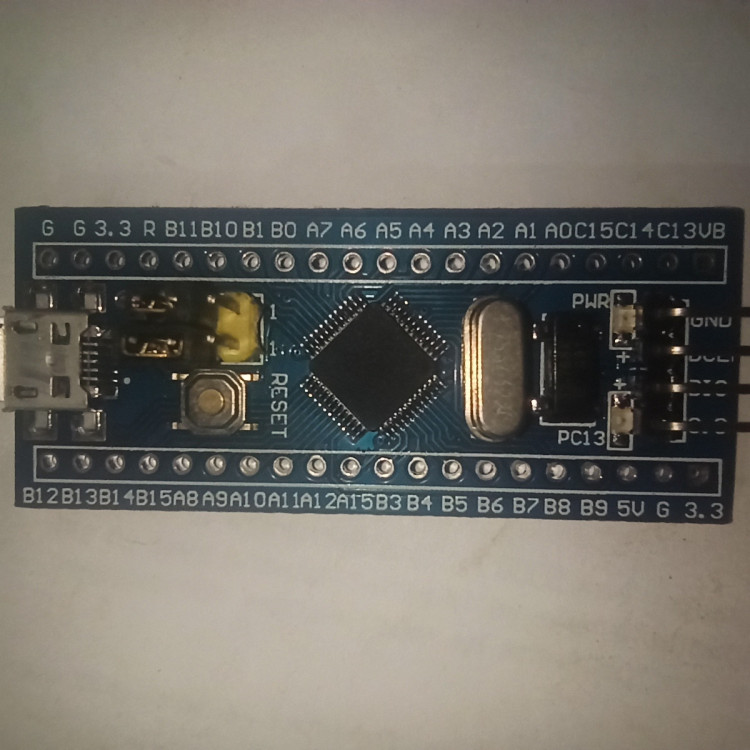

13 й диод синий хоть и не зеленый но и не тупо красный как питание (в фальшивке тупо два красных не заморачивались) ненужная в общем мелочь а приятно

фальшивая и черный квадрат малевича


поначалу на ней была маркировка то ли мелом то ли карандашом пару раз тронь и нет ничего,

Скрытый текст



ернул-бы деньги за нее (705 рублей) но разок менял - думал может одна такая бракованная  при этом  чек куда-то продавцом в местном магазине электроники замылился"

валяется теперь  ЕНТА пакость ☺️

не захотел ждать (с алика) купил у местных - поспешил людей насмешил! все по поговорке! надо больше уделять внимания теме суррогата чтобы такого у других не было!

и главное не подкопаешсься! - предупредили - аналог, надо осторожнее с этими стм, брал в том магазе про микро в ммджой - никаких проблем, поэтому нежданчик такой вышел

  • Like 1
Link to comment
Share on other sites

Ладно будем теперь знать такое .А кто привернул ручку от 5й кобры? можете скинуть скрин настроек конфига и куда подключать вроде тут проскакивало но не разобрался

оси - понятно а вот ручку как , кнопки тоже через диоды?

Link to comment
Share on other sites

K0L0bock
47 минут назад, deny97 сказал:

Ладно будем теперь знать такое .А кто привернул ручку от 5й кобры? можете скинуть скрин настроек конфига и куда подключать вроде тут проскакивало но не разобрался

оси - понятно а вот ручку как , кнопки тоже через диоды?

В ручке 3 сдвиговых регистра.

Link to comment
Share on other sites

7 часов назад, K0L0bock сказал:

В ручке 3 сдвиговых регистра.

Не 3, а 2!

8 часов назад, deny97 сказал:

скрин настроек конфига и куда подключать



Edited by Johnet
Link to comment
Share on other sites

K0L0bock
12 часов назад, Johnet сказал:

Не 3, а 2!

Да, все правильно, в кобровской ручке 2 регистра, это в кабаньей три.

Link to comment
Share on other sites

WG_Magners
20.08.2021 в 12:20, l3VGV сказал:

У меня в заначке 4шт. Готов уступить, оторвать от сердца, ну, скажем, по $100

У меня в заначке пара десятков. Но я их теперь никому не отдам ;)

  • Haha 2
Link to comment
Share on other sites

=M=PiloT
22.08.2021 в 09:18, deny97 сказал:

валяется теперь

Если не выкинул разрежь ее, глянь, память на проводках? Интересно что за штучка.

20.08.2021 в 11:57, =M=PiloT сказал:




Спросил поддержку на предмет ошибки, нет ошибки нет - цена такая.

"Сэр, извините за это, это правильная цена, она такая же, как на нашем китайском веб-сайте, извините за неудобства, это настоящая цена 120 долларов США. "

Я был прав, а Китаец в чине оператора плохо проверил, это была опечатка, цена выросла центов на 80, от партии к партии она у них скачет примерно вот так. 122 бакса это конечно смешно.

  • Like 1
Link to comment
Share on other sites

3BAG_Orion33
20.08.2021 в 15:24, =M=PiloT сказал:

Не могу понять, как может этот чип стоить как добротная офисная  видеокарта, а привязанные к стмке девайсы не зависить от 100баксов наценки.

Это капитализм, бро. Товар стоит столько, сколько за него готовы платить.

Link to comment
Share on other sites

@WG_Magners смотрите какой интересный проект наковидился

https://github.com/todbot/win-hid-dump



однако, дескриптор он не дампит, нет. он его восстанавливает. т.е. берет дев капсы, и по ним строит. хых. Но тем не менее, всёравно полезно.



Линупсовый дампер, дампит сохраненный в памяти системы дескриптор. В винде такое выполнить я не смог.

(иными путями иногда у неокторых устройств можно, но крайне редко и ненадежно)

Link to comment
Share on other sites

WG_Magners
27.08.2021 в 14:34, l3VGV сказал:

@WG_Magners смотрите какой интересный проект наковидился

https://github.com/todbot/win-hid-dump



однако, дескриптор он не дампит, нет. он его восстанавливает. т.е. берет дев капсы, и по ним строит. хых. Но тем не менее, всёравно полезно.



Линупсовый дампер, дампит сохраненный в памяти системы дескриптор. В винде такое выполнить я не смог.

(иными путями иногда у неокторых устройств можно, но крайне редко и ненадежно)

Прикольно, наверняка пригодится когда-нибудь. Спасибо)

Link to comment
Share on other sites

Graphene

У кого-то было, что на выходе 3,3 не три и три? У меня уже на нескольких платах что-то около 2v даже на голой плате, приходится выводить 3,3v отдельно через стаб.

Link to comment
Share on other sites

подать питание снаружи, например на програматорны разъем. если и его просадит то к.з. на плате, если нет, то опять кривые убогие левые регуляторы.



"ну а чо вы хотите за эти деньги"

Edited by l3VGV
Link to comment
Share on other sites

Мучаюсь с MCP 3201. Работает в паре с TLE5011
Ось проходит через максимум, а потом перепрыгивает на ноль и идёт далее. Количество может зависеть от подтяжки к +. Если нет подтяжки, то может перепрыгнуть раза 3 и скачет как чёрт, с подтяжкой 1кОм всё равно перепрыгивает, но уже раз.
Непропая и соплей вроде нет. Работает только если убрать источник оси TLE.


Link to comment
Share on other sites

17 часов назад, Graphene сказал:

Мучаюсь с MCP 3201. Работает в паре с TLE5011
Ось проходит через максимум, а потом перепрыгивает на ноль и идёт далее. Количество может зависеть от подтяжки к +. Если нет подтяжки, то может перепрыгнуть раза 3 и скачет как чёрт, с подтяжкой 1кОм всё равно перепрыгивает, но уже раз.
Непропая и соплей вроде нет. Работает только если убрать источник оси TLE.


А ты последнюю версию прошивки используешь? У меня была такая проблема на версии ниже 1.7.0 2 беты. Попробуй 3 бету поставить. Можно как вариант на mmjoy2 проверить что точно проблема в прошивке.

  • Upvote 1
Link to comment
Share on other sites

2 часа назад, ZERgyt сказал:

А ты последнюю версию прошивки используешь? У меня была такая проблема на версии ниже 1.7.0 2 беты. Попробуй 3 бету поставить. Можно как вариант на mmjoy2 проверить что точно проблема в прошивке.

Крайняя, да. Видел твой пост с тензодатчиком. Отдельно МСР работает, прям радует. Только вешаешь TLE, жизни нет. Причём TLE работает одинаково хорошо с коллегами и без коллег по шине.

@WG_Magners прошу обратить внимание. Разработка девайса колом встала из-за этого нюанса (((

Edited by Graphene
Link to comment
Share on other sites

WG_Magners
3 часа назад, Graphene сказал:

Крайняя, да. Видел твой пост с тензодатчиком. Отдельно МСР работает, прям радует. Только вешаешь TLE, жизни нет. Причём TLE работает одинаково хорошо с коллегами и без коллег по шине.

@WG_Magners прошу обратить внимание. Разработка девайса колом встала из-за этого нюанса (((

Ок, взглянем, спасибо

  • Thanks 1
Link to comment
Share on other sites

05.09.2021 в 22:25, WG_Magners сказал:

Ок, взглянем, спасибо

:)


Link to comment
Share on other sites

WG_Magners
3 часа назад, Graphene сказал:

:)


Можно вот тут следить :)

https://github.com/FreeJoy-Team/FreeJoy/issues/142

  • Thanks 1
Link to comment
Share on other sites

3 минуты назад, WG_Magners сказал:

Можно вот тут следить :)

https://github.com/FreeJoy-Team/FreeJoy/issues/142

Ооо, благодарю!) Просто нужно понимать, заказывать платы и включать эскобара с картинки или еще нет 😄Теперь буду поглядывать.

Edited by Graphene
Link to comment
Share on other sites

Слушайте а если перепаивать чипы stm, прошивать их также? Просто через stlink?

Link to comment
Share on other sites

6 часов назад, ZERgyt сказал:

Слушайте а если перепаивать чипы stm, прошивать их также? Просто через stlink?

А все снимаю вопрос отпаялся кварц просто.

Link to comment
Share on other sites

WG_Magners
18 часов назад, ZERgyt сказал:

А все снимаю вопрос отпаялся кварц просто.

В любом случае, перепайка проца не меняет никаких процедур по прошивке

Link to comment
Share on other sites

Собсно, прошивка у данного проца - внутре. Поэтому так.

Link to comment
Share on other sites

3BAG_Orion33

А от прогрева до температуры пайки она не может нарушиться?

Link to comment
Share on other sites

Много флешков не паял, но обычно нормально переживают.

Link to comment
Share on other sites

3BAG_Orion33

@l3VGV

Ничоси, а l3VGV на Вегалабе - это тоже ты?)

Судя по книжкам на столе там на форуме - да. Мир тесен))

Edited by 3BAG_Orion33
Link to comment
Share on other sites

Скрытый текст
34 минуты назад, 3BAG_Orion33 сказал:

а l3VGV на Вегалабе - это тоже ты?)

тоже я



Link to comment
