Recommended Posts



Виктор Спасибо,
Установил прошивку ThB_v1_58_9.vkb
После того как отключаю устройство и включаю сново - винда его не видит.
Также опробовал такой вариант: сразу после перепрошивки запустил конфигуратор...но кроме первого окошка ничего не показывает ( настройки и т.д.)



То есть после успешной прошивки zbootloader закрывается, а устройство (ну, которое уже не загрузочное, а тротлбокс) не появляется никак? Даже после передергивания провода?

не  должны быть одновременно запущены конфигуратор и прошивальщик.

Share this post


Link to post
Share on other sites

Конфигуратор я после запустил.

Да тратлбокс не появляется

Share this post


Link to post
Share on other sites

а если, выключив конфигуратор, запустить прошивальщик. Что в нем будет видно? Если, конечно

Share this post


Link to post
Share on other sites

а если, выключив конфигуратор, запустить прошивальщик. Что в нем будет видно? Если, конечно

Все как по инструкции: Boot device: turn out

После етого я замыкаю jumper boot и подключаю usb >>>>Boot Device: detected - OK

выбираю прошивку и нажимаю на Flash it

жду завершения

после того как отключаю устройство и включаю его заного : комп его не видит

Share this post


Link to post
Share on other sites

У меня возникли вопросы. Почему у тебя z-bootloader какой-то староватый - крайний 0.97? Вот когда у тебя появилось устройство типа "VKB Boot Njoy32 platform v00.56" (на скрине в конфигураторе) закрываешь конфигуратор и запускаешь z-bootloader и прошиваешь 1.58.9. Можешь не переподключать. При этом не нужно ничего закорачивать. А то получается, ты по кругу ходишь.

ZBootloader-C.zip

Edited by -DED-Ron

Share this post


Link to post
Share on other sites

Вы использовали новый конфигуратор со старой прошивкой. Поэтому при записи параметров была испорчена конфигурация. При запуске конфигуратор ругался на старую прошивку и необходимость обновления?

Надо залить самую первую прошивку. "Релизные" прошивки восстанавливают заводские значения.

  • Upvote 2

Share this post


Link to post
Share on other sites

Вы использовали новый конфигуратор со старой прошивкой. Поэтому при записи параметров была испорчена конфигурация. При запуске конфигуратор ругался на старую прошивку и необходимость обновления?

Надо залить самую первую прошивку. "Релизные" прошивки восстанавливают заводские значения.

Спасибо, откуда можно скачать релизную прошивку ?
И как знать  какую именно версию

Share this post


Link to post
Share on other sites
нашел более старую версию ThrottleBox_v1_51_3.vkb, прошил, все работает.

обновил до ThB_v1_58_9.vkb (VKBDevCfg-C_0_72_5_7)  все работает

PS: да он постоянно ругается что версия старая

Спасибо Большое!

Edited by Zorik79

Share this post


Link to post
Share on other sites

Сейчас заняты с Гладиатором. Закончим работу над прошивкой Гладиатора, сделаем релизную прошивку тратлбокса под крайний конфигуратор.

Сейчас используйте более старую версию.

  • Upvote 1

Share this post


Link to post
Share on other sites
Еше раз спасибо,

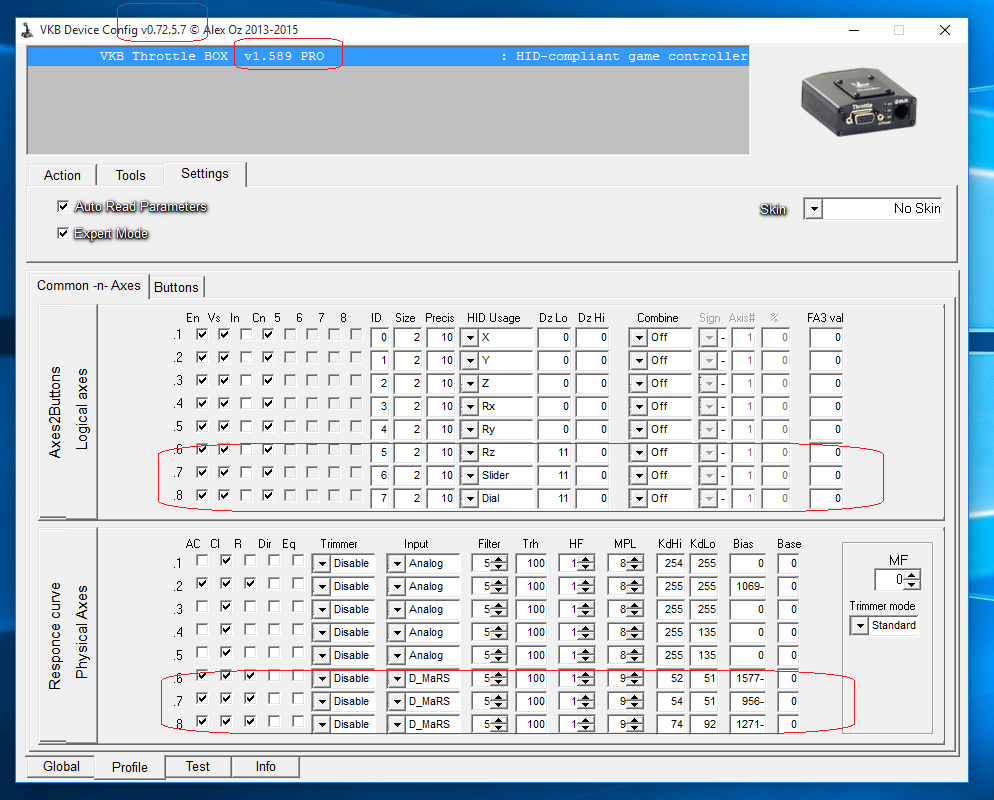

Настраиваю тратл бокс - назначил 3 оси, откалибровал, но они все время "танцевали" и ни как не хотели нормально настроиться,

Перешил прошивку и все заработало с 1-го раза , после 1-ой калибровки все работает как надо.



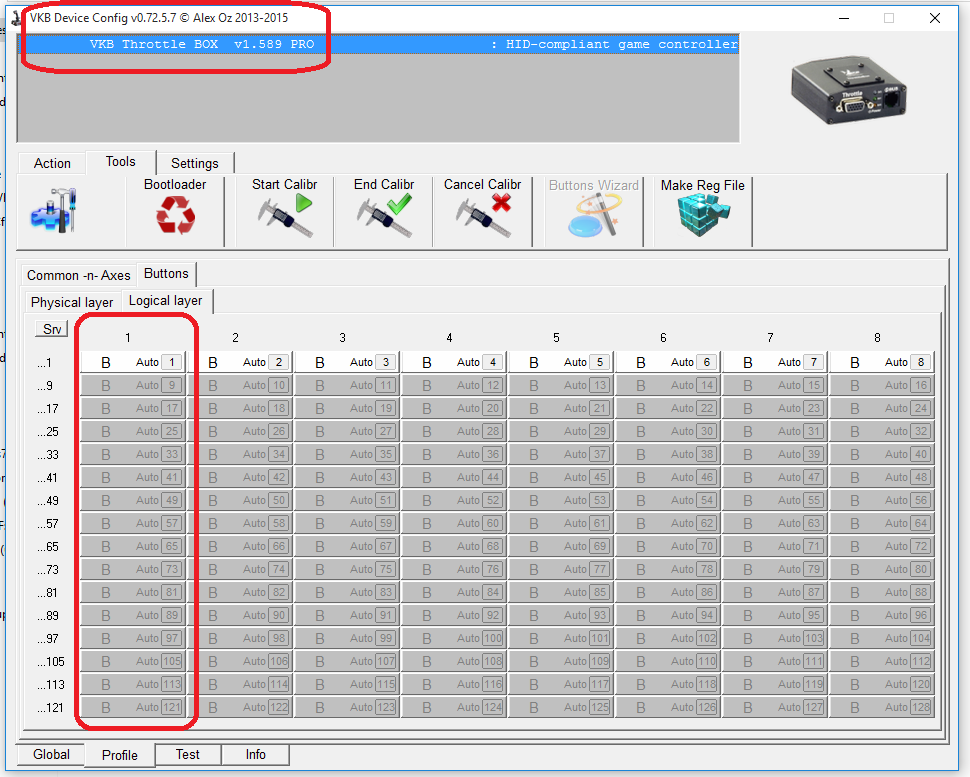

А вот с кнопками беда: Назначил кнoпки, нажал SETи тратл снова "умер", пришлесь заного перепрашивать через ZBootloader-C / ThrottleBox_v1_51_3.vkb. Потом обновил до ThB_v1_58_9.vkb

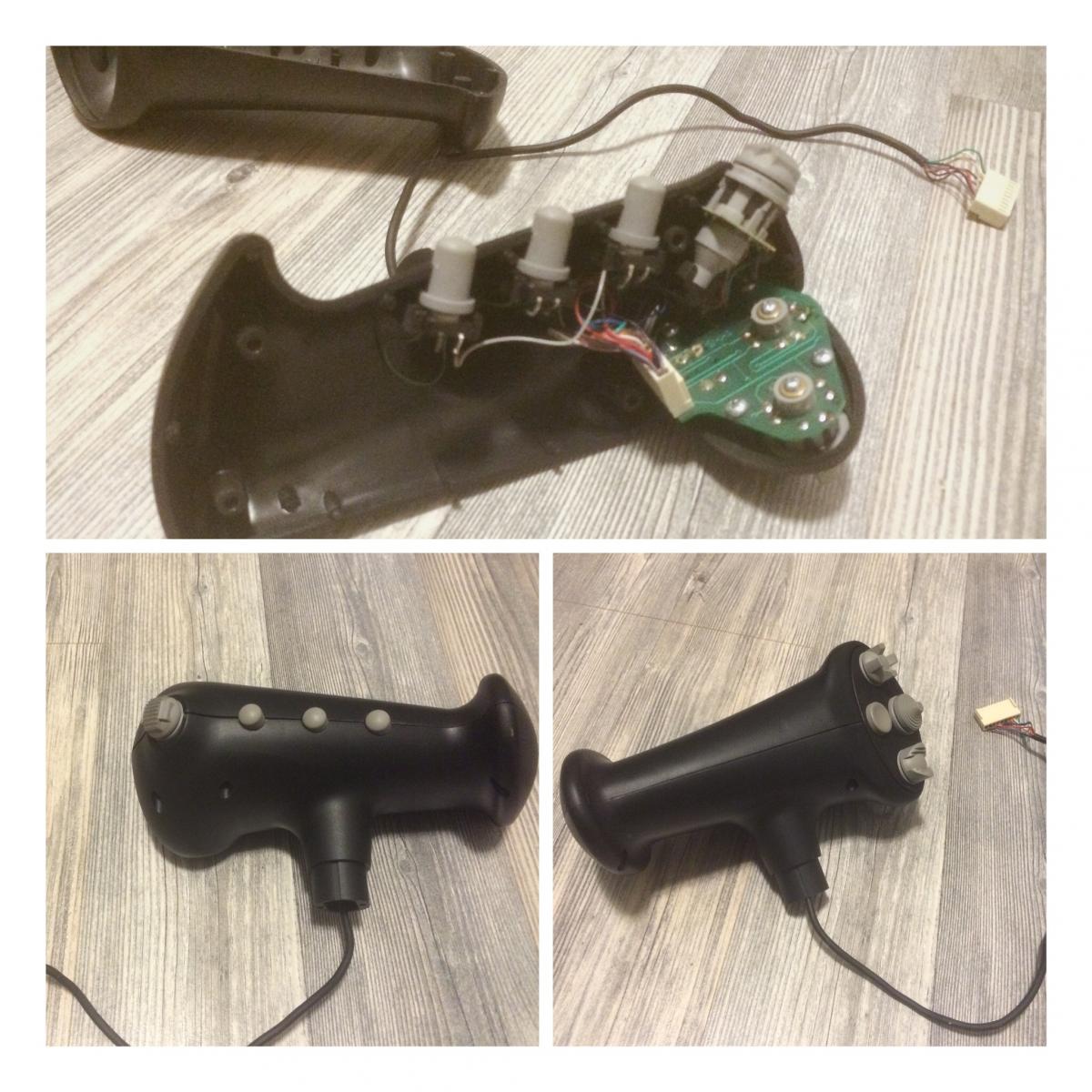

Решил показать как я подсоеденяю кнопки на фото,,может что не так.

PS: предпологаю что софт не соответствует прошивке




Edited by Zorik79

Share this post


Link to post
Share on other sites

Конфигуратор ругается на прошивку тратлбокса. Говорит что старая?

  • Upvote 1

Share this post


Link to post
Share on other sites

Конфигуратор ругается на прошивку тратлбокса. Говорит что старая?

Да. Подтверждаю. Ругается зараза.

Share this post


Link to post
Share on other sites

По кнопкам.

На главной закладке необходимо задать количество регистров.

По всей видимости у Вас стоит "1".

Нужно поставить "2" если одна плата, "4" если две,

Одним словом ручка, плата, это по два регистра.


Вкладка конфигуратора "Global".

Share this post


Link to post
Share on other sites
выставил значение 2 ( у меня 1 плата), но после того как нажал SET- девайс опять умер *( уже оживил его 1.589)

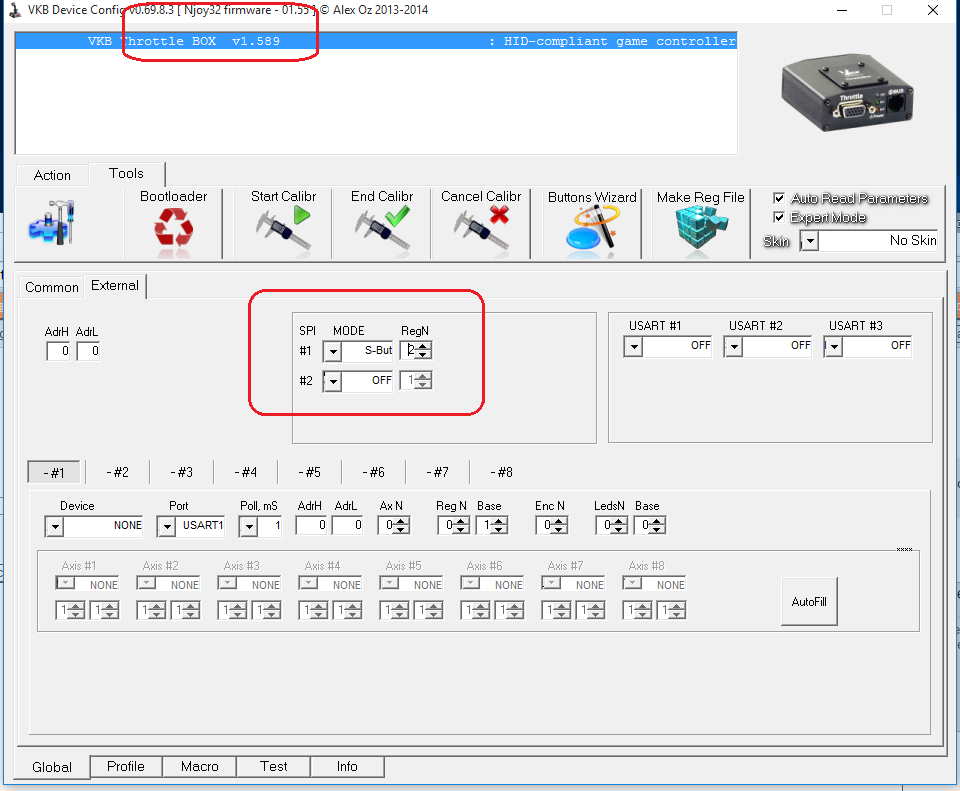

из хороших новостей : нашел конфигуратор (VKBDevCfg-C_v0_69_8_3) который не ругается на версию.
Оси определять не буду пока не научусь выстовлять кнопки.


Спасибо за помощь


Share this post


Link to post
Share on other sites

=Mr.G.B.=Vumpel18 , Большое спасибо за помошь !

подобрали рабочий конфигуратор  (до етого тратл "умирал" когда нажимал на set), и прописали регистр, RegN=3

и это только начало.

Share this post


Link to post
Share on other sites

SPDT - ON-OFF-ON - в конфигурации использовать две линии, обе как тумблеры, вторая кнопка на каждом тумблере (OFF) - настроить одинаково , тумблеры сделать мастер-слейв.






При такой настройке : в двух крайних положениях - сработают 2 кнопки, при возврате в центр - 3-я. Привязка по мастеру будет гарантировать правильную синхронизацию (функция SYNC - применяется чтобы выдать в сим текущие положения всех тумлеров , без необходимости физически переключать их)





Также такой тумблер можно назначить как переключатель шифтов.



SPDT - ON-ON - тут  можно сделать и просто кнопками(либо другие функции), хотя можно и аналогично как тумблер - тогда при перключении кроме кнопок крайних положений будет отрабатывать и оппозитная (но необходимость такой комбинации - большой вопрос)



В обычной кнопке нужен контакт NO (Normal Open) - то есть замыкание при нажатии, хотя вполне допуска. что иногда может пригодится и контакт NC

Апекс у меня что-то идет не так.
Следовал Вашим инструкциям, (также у меня отркыт мануал на стр49 - 4.3.4 Тумблер )
После того как запрограммировал Тумблер, нажимаю на SET и тратл умирает :( пытался несколько раз.
Для опыта назначал другие значение (Генератор) и без проблем сохранял данные.


Share this post


Link to post
Share on other sites

Вы зачем используете самый свежий конфигуратор со старой прошивкой. Вы ломаете структуры данных, и тратлбокс не стартует! Какие то параметры мы можете сохранить. Но если пойдет наложение параметров, которые прошивка не поддерживает, запишутся неправильные данные.

У нас же фтп лежит прошивка Тратлбокса. Внутри текстовый файл. Там написано

Firmware version: 1.58.9
VKBDevCfg-C version: 0.71.2.9
Зачем вы используете конфигуратор 0.74.2.7? Который даже на фтп не выложен.
Мы закончим работу над прошивкой Гладиатора, сделаем релизные прошивки для всех старых устройств. Чтобы могли работать с более новыми версиями конфигуратора.

Share this post


Link to post
Share on other sites



Вы зачем используете самый свежий конфигуратор со старой прошивкой. Вы ломаете структуры данных, и тратлбокс не стартует! Какие то параметры мы можете сохранить. Но если пойдет наложение параметров, которые прошивка не поддерживает, запишутся неправильные данные.

У нас же фтп лежит прошивка Тратлбокса. Внутри текстовый файл. Там написано

Firmware version: 1.58.9
VKBDevCfg-C version: 0.71.2.9
Зачем вы используете конфигуратор 0.74.2.7? Который даже на фтп не выложен.
Мы закончим работу над прошивкой Гладиатора, сделаем релизные прошивки для всех старых устройств. Чтобы могли работать с более новыми версиями конфигуратора.





Илья прошу прошение. Мне стыдно .честно. :(

Поставил 0.71.2.9+1.513 , назначил кнопки так как Апекс написал выше (стр 3).

На данный момент когда подымаю тумблер наверх ON1 кратковременно срабатывает кнопка 13. возвращаю в центр (OFF) кратковременно  срабатывает 14 (ето так задауманно?).
Перемешаю тумблер вниз ON2 - кратковременно срабатывает  14.

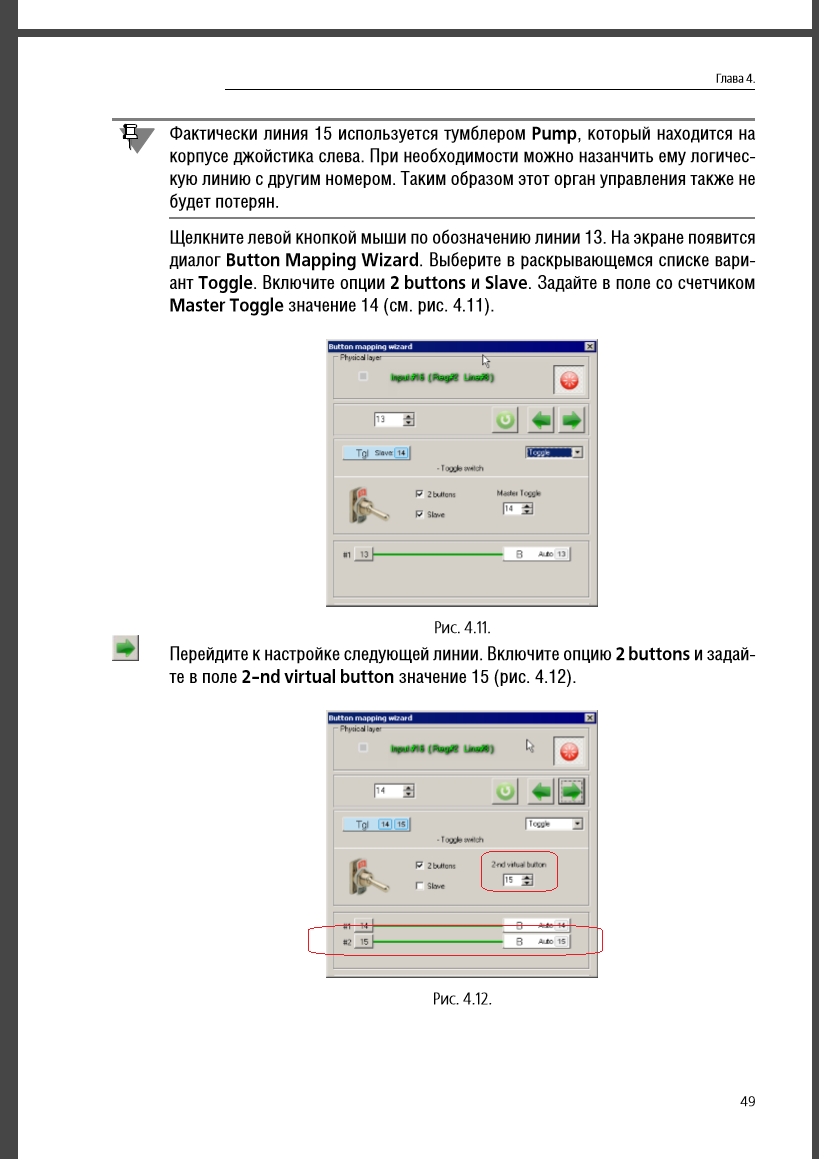

Если сделать как в PDF "VKB NJoy32 v.2" будет срабатывать дополнительная кнопка 15 (  я пробивал оба варианта только что).


Share this post


Link to post
Share on other sites

Посмотри мои сообщения тут  и тут, может поможет. Свой скрин конфига скинь глянуть и фото подключения тумблера.

Edited by -DED-Ron

Share this post


Link to post
Share on other sites

давайте пересекемся в скайпе. Если будет нормальная связь, мне потребуется 15 минут, чтобы провести "курс молодого бойца"

Share this post


Link to post
Share on other sites

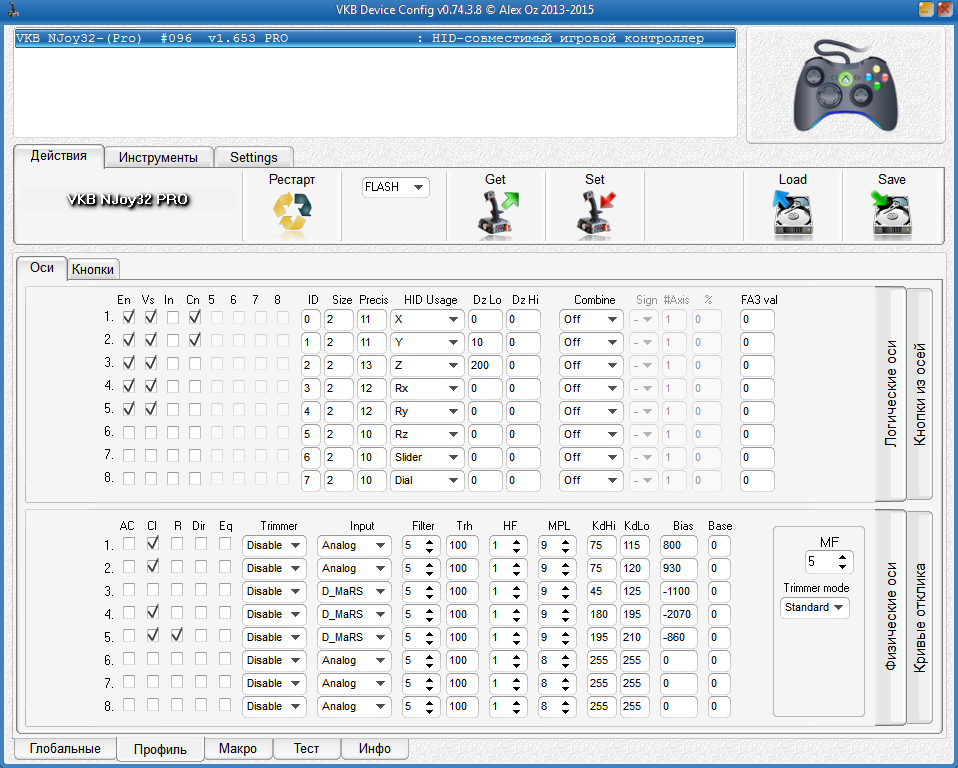

Понемногу продолжаю модернизировать свой летный набор и по ходу дела разбираюсь с софтом-конфигуратором. Доку из этой ветки по нему прочел, понял что она древняя и лукавит, собирать крупицы свежих изменений не всегда есть время, по этому многое приходится методом тыка (Алекс, почини плиз это хреновину чтоб после SET-а не нужно было закрывать конфигуратор, закрывать сообщение об устаревшей прошивке - когда это сотый раз подряд делаешь - ужас как злит).

Теперь о хорошем. Я в полном восторге от возможностей конфигуратора, как минимум по работе с осями. Мне кажется что с его помощью можно вытянуть чуть ли не любой датчик, в том числе и полумертвый или с кривым диапазоном.

Давняя мечта - отключить нахрен автокалибровку и руками раз и навсегда выставить ход оси по диапазону хода датчика - сбылась.

Есть у меня Сайтек Квадрант




Брал б/у под переделку и хотя вроде не шумел особо, но за год резюки сдохли совсем. Выкинул его электронику и задумался.

Места там так мало, что с марсами и прочими безконтактными особо не развернешься, удаленность от магнита и взаиморасположение с датчиком подобрать не просто, в тесноте на чувствительных датчиках все три оси наводки др. на друга дают - в итоге остановился на холлах 49e. Они мелкие, к наводкам не так чувствительны (их почти нет). Но вот хорошего диапазона в этой конструкции на мох магнитах (с марсами шли таблетки) и их ходах выжать не вышло. Подобрал в режиме ТА положения магнитов с наибольшими полезными ходами (чтоб без реверсов), как мог..

После пары часов разбирательств и минимум полсотни ребутов конфигуратора мне удалось вручную настроить все три оси на синхронный ход (а магниты в каждом блоке очень по разному работают) и выжать из диапазона все до последнего полезного отсчета ) Множители правда большеваты - 11, 12, пришлось шумодавы настраивать. Автокалибровка ничего годного не давала, пришлось подбирать каждый параметр, заодно узнал - Bias - это не справочный параметр, а вполне себе центр двигает (вот Base вроде на поведение оси никак не влияет), что автокалибровку можно и нужно отключать, что лучше использовать физическую инверсию - а то с логической с подбором KdHi/KdLo намаешься - они при логической инверсии тоже местами меняются и мозгу труднее понять какой край куда двигать) и много еще разных неочевидностей - но в итоге получается сказка. надеюсь - вечная )

Share this post


Link to post
Share on other sites

Это плохо, что пришлось так задирать множители - полезного хода сигнала там с гулькин нос получилось, потому и излишне фильтровать пришлось. Как говорится самый хороший усилитель - это антенна. Так что я бы попробовал может с другими магнитами. Вообщем что-то не то.

А МаRS-ы в этот квадрант становились(без разъемов, на проводах) - и с ферропластовыми малыми магнитами работали очень даже без взаимных наводок.





В качестве компенсации за неудобства и проявленную  настойчивость отдам самый крайний конфигуратор (куда?)  :)

Edited by Alex_Oz

Share this post


Link to post
Share on other sites

У меня на первой оси стоит холл SS495a, не второй ползунковый резистор из автомагнитолы (громкость регулировал). Обрати внимание на их "Precis" - может сильно повлиять на уровень MPL, настройки нужно будет с нуля делать.


Share this post


Link to post
Share on other sites

Если конфигуратор ругается на прошивку - это означает наличие в конфигураторе возможностей, которые не поддерживаются прошивкой. Сделано для цели понятной - пользователь настроил функцию, а она - не работает. И что тогда происходит ? В лучшем случае адекатный вопрос в поддержку. Но бывает и хуже :)



PS

Чтоб не ругалось на прошивку - надо сказать будет конфигуратору волшебные слова:

[user]

Dont Swear=Не ругайся насяльника



При должном User=, разумеется. То есть пользователем принимается вся полнота ответственности за неработоспособность :)

Кстати при разблокировке опции записи несовместимых профилей теперь будет каждый раз будет напоминание о возможных последствиях.



PPS

Я бы законодательно запретил конфигураторы и прошивки кроме крайних...

А то вместо решения возникающих проблем - начинаются такие манипуляции, что волосы дыбом от изумления :)

Edited by Alex_Oz
  • Upvote 1

Share this post


Link to post
Share on other sites

Это плохо, что пришлось так задирать множители - полезного хода сигнала там с гулькин нос получилось

А МаRS-ы в этот квадрант становились(без разъемов, на проводах) - и с ферропластовыми малыми магнитами работали очень даже без взаимных наводок.

В качестве компенсации за неудобства и проявленную  настойчивость отдам самый крайний конфигуратор (куда?)  :)

Ну хода мало, но он есть, это все второстепенные оси - смесь, радиаторы, на вид после всех моих корректировок эти три оси работают хорошо. Этот квадрант часть панели управления которую сейчас делаю, пока с этим поживу. Марсы я сначала поставил, причем целиком (хотя как я понял их по длине укоротить можно прилично) и с разъемами (на торцы блоков прикрутил, магниты внутрь основной оси блоков - там большая удобная полость есть ) нормально работало по отдельности, в сборке зафонило. Ферропластовые магниты.. Надо почитать что это )

Конфигуратор крайний куда кидать - в личку скинул. Мне еще много возни предстоит, спасибо )





У меня на первой оси стоит холл SS495a, не второй ползунковый резистор из автомагнитолы (громкость регулировал). Обрати внимание на их "Precis" - может сильно повлиять на уровень MPL, настройки нужно будет с нуля делать.


Т.е хочешь сказать что крутя прециссом множитель понизить можно? Настройки с нуля  - пофиг, я уже ас ручной калибровки осей ) Завтра проверю.



Чтоб не ругалось на прошивку - надо сказать будет конфигуратору волшебные слова:

[user]

Dont Swear=Не ругайся насяльника



Попробовал Dont Swear=Не ругайся насяльника, 1, 0 - не работает в 71.2.9 )

Share this post


Link to post
Share on other sites



Т.е хочешь сказать что крутя прециссом множитель понизить можно? Настройки с нуля  - пофиг, я уже ас ручной калибровки осей ) Завтра проверю.



Именно, совершенно так. Смотри ещё тут.





Share this post


Link to post
Share on other sites

Спасибо, завтра буду экспериментировать.

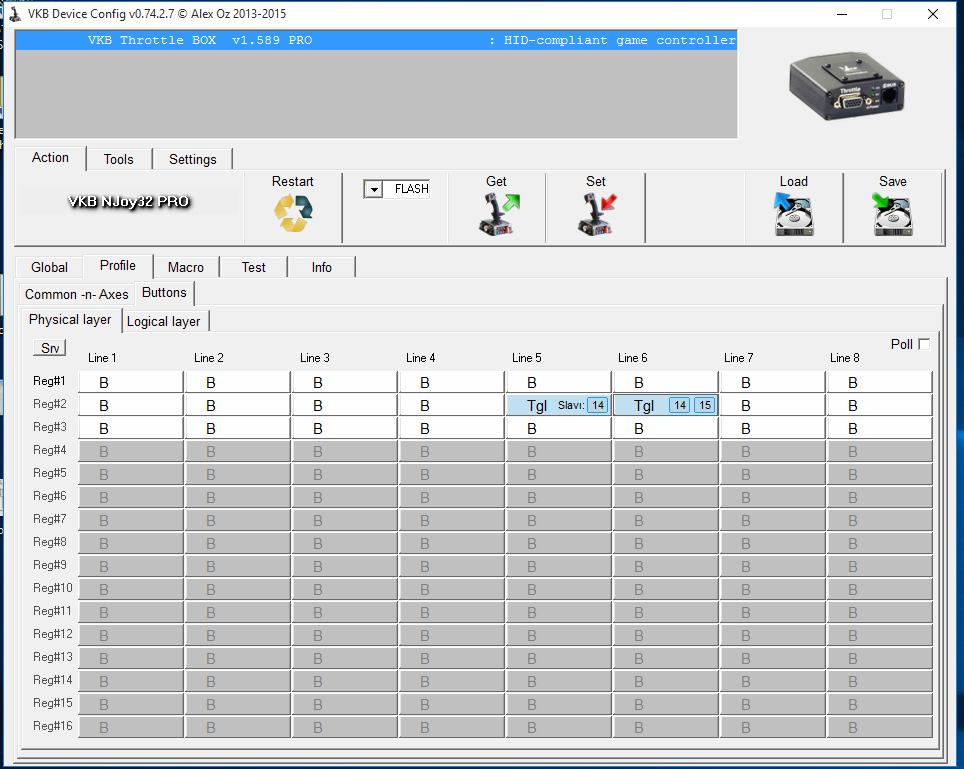

Сейчас собрал часть панели на NJoy32Pro, все кнопки подключенные, энкодеры и оси работают, но заметил такую странность - если удерживать нажатой любую кнопку, то контроллер начинает предыдущую кнопку самостоятельно дергать, например нажимаю и держу кнопку 14, через короткое время в лог сыпятся импульсы 13й кнопки:

Btn #14 pressed
Btn #13 pressed
Btn #13 unpressed
Btn #13 pressed
Btn #13 unpressed
.....
Btn #13 pressed
Btn #13 unpressed
Btn #14 unpressed
И так пока не отожму. Настройки кнопок пока дефолтные,  В тратлбоксе такого не происходит. В системе есть 2 энкодера на 9-10 и 11-12 линиях, может это влиять? (я их и кнопками и дискретными энкодерами объявлял - на эффект не влияет, завтра разобрать и физически отключить их попробую.
Edited by ROSS_Borman

Share this post


Link to post
Share on other sites

Получил новый конфигер и прошивку - Alex_Oz, спасибище огромное!

Как прошился - ушла проблема самонажатия предыдущей от нажимаемой кнопки, теперь не ругается на старую прошу (хотя уже и новая стоит), начал работать без перезапуска программы после Set-а!

Это я по быстрому написал чтоб проблемой из предыдущего сообщения не озобачивались,

Из первых косяков - оси в тесте (в конфигураторе) как то тормозно и сильно дискретно перемещаются, но на работу вроде не влияет.

Share this post


Link to post
Share on other sites





Именно, совершенно так. Смотри ещё тут.


Посмотрелпо ссылке - ну да, я так же с ними сейчас управляюсь.

По прециссион - он у меня только на дискретность хода влияет (вроде только так и должен), на множителе никак не сказывается. Пробовал от 2х до 14 - все что выше восьми выглядит по работе одинаково (на этих 3х осях квадранта на холлах)

Алекс, чего-то крайний конфигуратор тормозит сам по себе - даже окно его рывками таскается, работу осей проверять не реально. Пока откатился на конфигуратор v0.72.5.7 и твою новую прошивку - 1.72D, он с ней работает (тьфу 3 раза) у меня вроде отлично, все стало намного удобней сразу )

Share this post


Link to post
Share on other sites

Приветствую.

Подскажите пожалуйста как правильно задействовать подсоединить РУД.

Всего : 4 хатки и 4 кнопки. У меня есть тратл бокс и платы расширения.

Я думал поставить плату расширения в ручку и отдельно вывести на нее кнопки.

Но потом подумал или возможно задействовать родной конвектор - подключить к контролеру тратл бокс



Спасибо.


Edited by Zorik79

Share this post


Link to post
Share on other sites

Я бы рекомендовал поставить внутрь ручки плату расширения.

  • Upvote 1

Share this post


Link to post
Share on other sites

Приветствую.

Подскажите пожалуйста как правильно задействовать подсоединить РУД.

Всего : 4 хатки и 4 кнопки. У меня есть тратл бокс и платы расширения.

Я думал поставить плату расширения в ручку и отдельно вывести на нее кнопки.

Но потом подумал или возможно задействовать родной конвектор - подключить к контролеру тратл бокс



Спасибо.



Если суть вопроса была - можно ли задействовать  матрицу для подключения РУД КУгар - то вероятней всего да, скорее всего на хатках диоды уже установлены    [но уточнить сей факт и полярность не помешало бы].

Share this post


Link to post
Share on other sites

Эт я понял, имеелось ввиду задействовать штатный кугаровский разъем тратлбокса.

Share this post


Link to post
Share on other sites

Если суть вопроса была - можно ли задействовать  матрицу для подключения РУД КУгар - то вероятней всего да, скорее всего на хатках диоды уже установлены    [но уточнить сей факт и полярность не помешало бы].

Для этого надо восстанавливать электрическую принципиальную схему подключения кнопок по печатной плате. Не уверен, что это будет просто для Zorik79 .

Share this post


Link to post
Share on other sites

Для этого надо восстанавливать электрическую принципиальную схему подключения кнопок по печатной плате. Не уверен, что это будет просто для Zorik79 .

У меня есть помощник :)

Ранее я хотел узнать или можно использовать коннектор кугара и подключить напрямую к тратлу без плат расширения, принцип подключения не сложен, я не знаком с самим протоколом как между собой разговаривают устройства.

Просто в самой ручке 20 кнопок на плате расширения 16, не страшно, 1 хатку не подключу .



Alex_Oz, Диоды только на 4 кнопках , на самих хатках нет , полярность установить не проблема


Edited by Zorik79

Share this post


Link to post
Share on other sites

Ну с таким-то помощником успех неминуем :)



В оригинале CH - получается подключение идет двумя матрицами, одна - нормальная с диодами, и вторая - "хатковая" упрощенная ( считается что одновременно нажать хатки нельзя). 4 кнопки РУД видимо подключаются к матрице РУС.



Отсюда и пляшем. Тратлбокс на разъеме кугара имеет подключение матрицы 5х4, хатковая матрица CH - 4х4 - вполне разумно подключить её напрямую (8 проводов), а кнопки уже повесить на плату расширения . Останется еще 12 свободных линий.



Для того чтобы и кнопки включить в матрицу ( и обойтись без платы расширения) -придется  перерезать дорожки,  ставить SMD диоды на хатки ,  работа  наверно излишне сложная.



Подключить все без одной хатки  на плату расширения тоже не самый изящный вариант - придется порезать дорожки на плате и растаскивать все кнопки проводами. Но зато минимальный кабель для подключения.

Edited by Alex_Oz
  • Upvote 1

Share this post


Link to post
Share on other sites

Отсюда и пляшем. Тратлбокс на разъеме кугара имеет подключение матрицы 5х4, хатковая матрица CH - 4х4 - вполне разумно подключить её напрямую (8 проводов), а кнопки уже повесить на плату расширения . Останется еще 12 свободных линий.

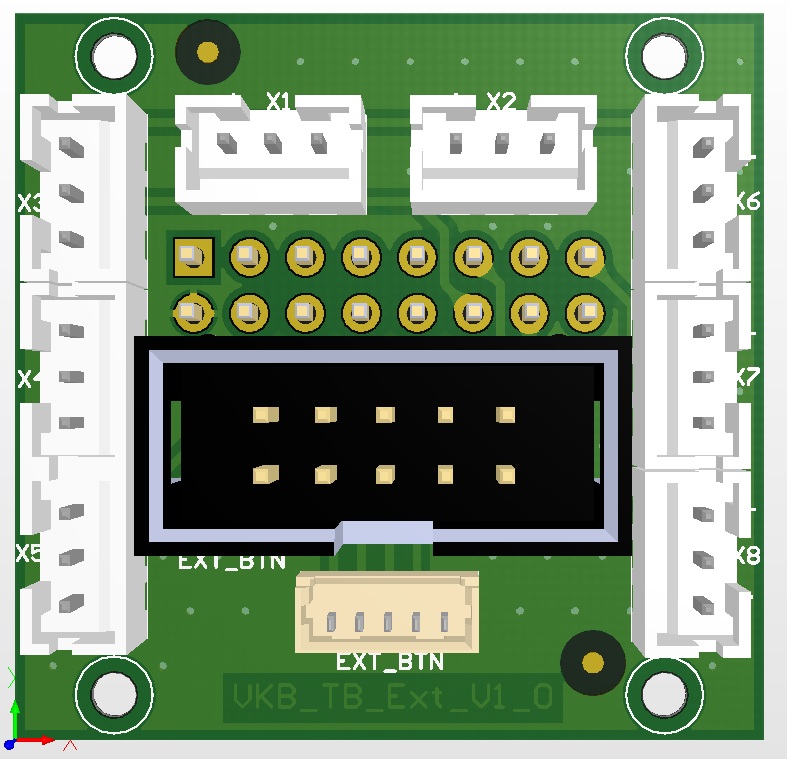

То что я и хотел узнать, только вопрос: о каком разьеме речь: D-port 16 pins, ext_btn на внешней плате, или Ваш вариант :) ?

Для своего общего развития: Диоды на кнопках, чтобы не ловили сигнал от нажатия "соседней" кнопки ?



Share this post


Link to post
Share on other sites

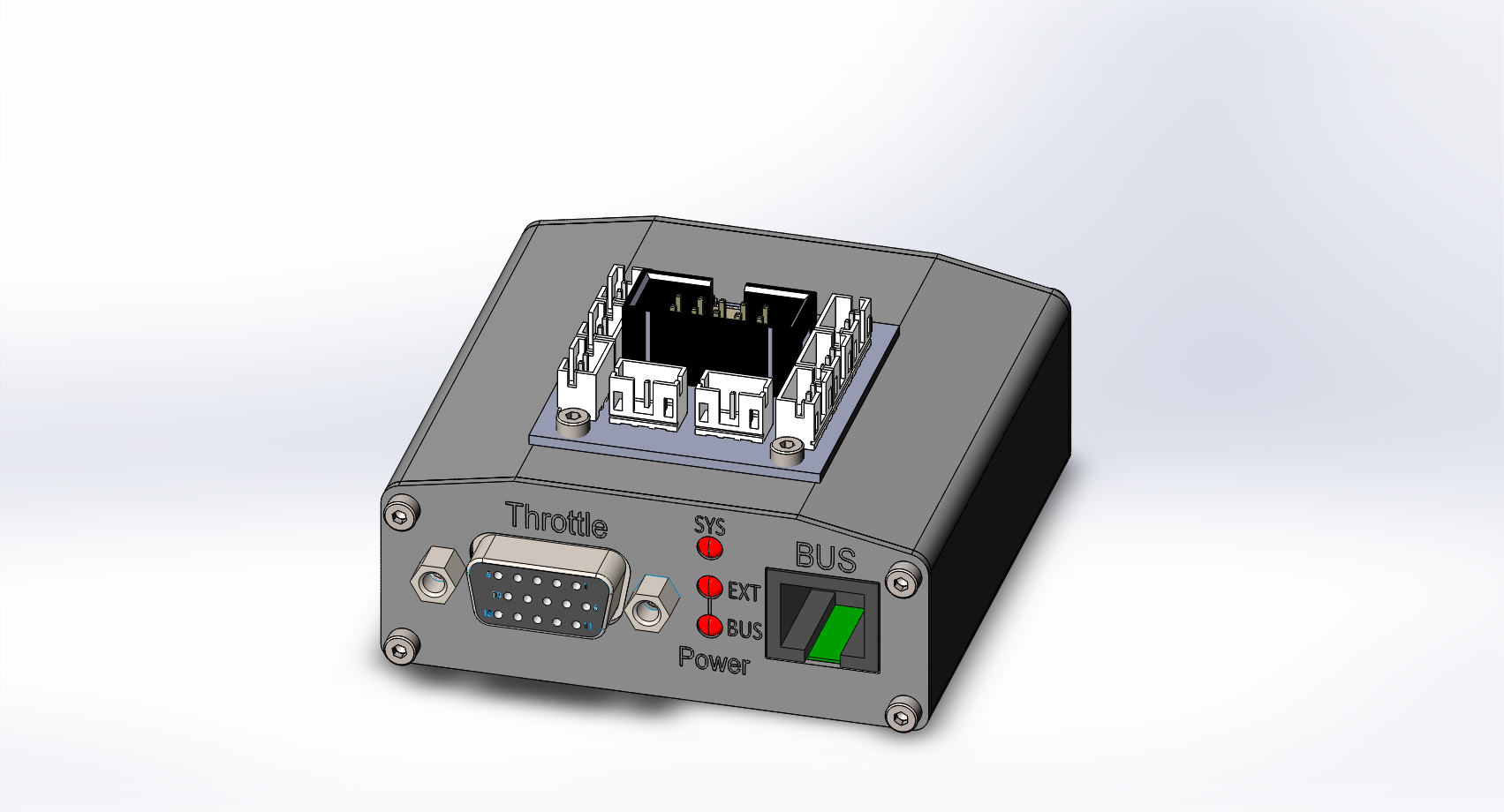

Речь за разъем DSUB15 - "Throttle". Схема в личке.



По матрице - если представить себе простейшую матрицу 2х2 (без диодов) - то нажав три кнопки, контроллер "увидит" нажатыми все 4, т.н. фантомное нажатие. Проблема особенно актуальна для клавиатур, поэтому иногда для игровых  особо подчеркивается что можно нажать одновременно 6-8 клавиш (но не всяких - обычно  комбинации для  игр)

Edited by Alex_Oz
  • Upvote 1

Share this post


Link to post
Share on other sites

Упс... на DSUB15 выходит матрица 3х4

Это означает три хатки :)

Edited by Alex_Oz

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now

×
×
  • Create New...
