Defender Cobra M5 (Первая и вторая ревизия)


Recommended Posts

Скрытый текст
5 часов назад, Vumpel18 сказал:

Калибровку в ОС убить.



Т.е. восстановить (reset to default)?



Скрытый текст
5 часов назад, Vumpel18 сказал:



ZBootloader-C v1_11.zip - File not found.



Скрытый текст
5 часов назад, Vumpel18 сказал:

Руководству пользователя



Изучаю 👨‍💻



Link to post
Share on other sites
Vumpel18

Вопрос был о версиях прошивки и совместимого с ней соответствующего конфигуратора.



Link to post
Share on other sites
Скрытый текст
35 минут назад, Vumpel18 сказал:

Вопрос был о версиях прошивки и совместимого с ней соответствующего конфигуратора.





Дополняю вопрос: Какую версию Bootloader'а использовать и что означало "Калибровку в ОС убить" в Вашем предыдущем ответе?



Link to post
Share on other sites
Vumpel18

В Вашем случае любую.

Удалить.

Скрытый текст

Проще позвонить, а то наворотите дел.



Link to post
Share on other sites
ROSS_Urich76

Товарищи, У меня кобра второй ревизии от ВКБ. вся на железе. Без твиста.  Пользую второй год, всё устраивает. Но на оси крена появился механический люфт. Подскажите, как лечится? Пружины стоят жёсткие....



Может у кого есть видео(фото ) по разборке-сборке-обслуживанию?



Link to post
Share on other sites
ROSS_Urich76

Так точно



А нет, ошибаюсь, на  кобре у меня механика от вкб мамбы мк1, кулачковая



Link to post
Share on other sites
Vumpel18

Механика Black Mamba MkI всегда имела.

И тем не менее.

См. п 2.4  документ: Джойстики Black Mamba и Fat Mamba. Быстрый старт.Версия 2.2 от 11/02/2014.

Брать: http://vkb-sim.pro/support/manual/

Скрытый текст

Выкручивая винты убедитесь, что шестигранник полностью вошел в углубление винта. Повреждение шестигранника или головки винта сделает затруднительным или невозможным дальнейшие действия по регулировке!

Регулировочный винт зафиксирован фиксатором резьбы. Если его вращение
затруднительно или вовсе невозможно, следует прогреть место резьбового
соединения, например, нагретым паяльником.



После устранения люфта использовать фиксатор средней  прочности.

Лак для ногтей у супруги не брать!!!

Использование лака может привести к катастрофическим последствиям.



  • Like 1
Link to post
Share on other sites
ROSS_Urich76
14 часов назад, Vumpel18 сказал:

Механика Black Mamba MkI всегда имела.

И тем не менее.

См. п 2.4  документ: Джойстики Black Mamba и Fat Mamba. Быстрый старт.Версия 2.2 от 11/02/2014.

Брать: http://vkb-sim.pro/support/manual/



Всё ОК. Вчера накрутил, работает как новый. Конструкция немного отличается от той что в файлах, но суть одна. Спасибо!

Link to post
Share on other sites
Vumpel18

Пожалуйста.

Скрытый текст

И всё таки это была не кулачковая механика.



Edited by Vumpel18
  • Upvote 1
Link to post
Share on other sites

Вопрос к знающим и практикующим вирпилам:

1) Если я найду плату CobraM5 второй  ревизии  с прошивкой  2.27  NJoy32 задача  связать электронику с ручкой VKB MCG Pro MCG Pro

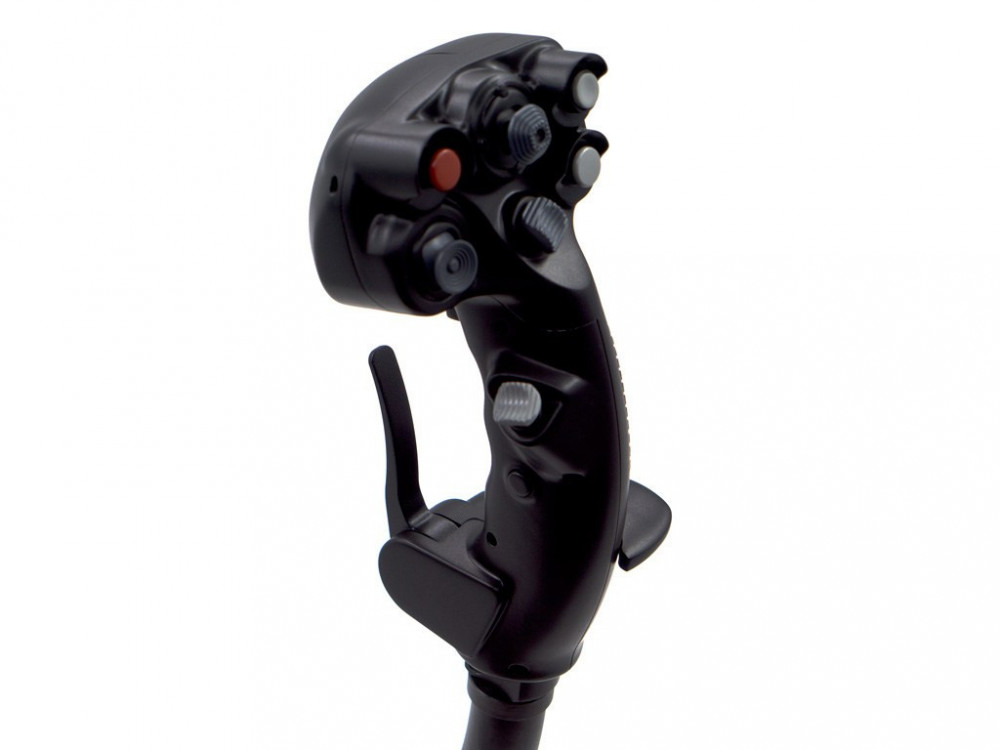

2) Варианты подобрать контроллер к ручке MCG Pro(Ответ от разработчика UIV я получил:Если хотите установить ручку MCG на самодельный джой, есть только один способ - купить Блэкбокс и подключить ручку к нему.)

3) Есть ещё варианты?

Спасибо за ответы. Всем добра.

Link to post
Share on other sites
44 минуты назад, He6o сказал:
Скрытый текст



Вопрос к знающим и практикующим вирпилам:

1) Если я найду плату CobraM5 второй  ревизии  с прошивкой  2.27  NJoy32 задача  связать электронику с ручкой VKB MCG Pro MCG Pro



2) Варианты подобрать контроллер к ручке MCG Pro(Ответ от разработчика UIV я получил:Если хотите установить ручку MCG на самодельный джой, есть только один способ - купить Блэкбокс и подключить ручку к нему.)

3) Есть ещё варианты?

Спасибо за ответы. Всем добра.





1) По первому вопросу ответ нашел : http://forum.vkb-sim.pro/viewtopic.php?t=2774



Link to post
Share on other sites
Vumpel18

1. Да.

Скрытый текст

Если Кобра второго поколения  1.27 на контроллере NJoy32 и он активирован в Про и конвертирован в King Cobra, то можно оси №3.

2. Один способ.

Скрытый текст

Использовать Black Box.

3. Нет.

Скрытый текст

Ручки MCG, SCG и KG12 подключаются только к контроллерам NJoy32 :(



Link to post
Share on other sites
15 часов назад, He6o сказал:



1) Если я найду плату CobraM5 второй  ревизии  с прошивкой  2.27  NJoy32 задача  связать электронику с ручкой VKB MCG Pro

Являюсь счастливым обладателем указанной сборки. Готов ответить на вопросы.

Link to post
Share on other sites

Спасибо обращусь обязательно, как найду нужный контролёр.

А пока всем кофе за мой счёт :coffee:

Link to post
Share on other sites
  • 2 weeks later...

Забрал кобру с почты, распаковал. Джой девственно чист, ни одной царапины. Внутри заветный контролёр NJoy32 версия 1.27 через программу Show Hid

Первая задача выполнена, осталось прошить в Cobra Z Pro для дальнейшего согласования с ручкой VKB MCG Pro.

Подготавливаю  вопросы. Всем добра и вкусных блинов (всё ж масленица) :popcorm:

Link to post
Share on other sites
Vumpel18

После перевода в CobraZ у Вас будет возможность сохранять настройки в память контроллера только 19 раз.



Link to post
Share on other sites
19 часов назад, Vumpel18 сказал:

После перевода в CobraZ у Вас будет возможность сохранять настройки в память контроллера только 19 раз.





Спасибо Vumpel18.

У меня две задачи с двумя Cobra M5, на контролёрах NJoy32 обе с заводскими прошивками 1.27  для двух игроков. Прошу общество подсказать советом.

1) Задача для игрока probel перенести электронику на самодельный джой сохранив функционал программы на контроллере VKB Njoy32 device обеспечивая  функционирование джойстика в штатной комплектации и с ручкой Cobra M5



2) Задача для меня, загрузить самый новый Bootloader и перевести в PRO версию с последующим установкой ручки  VKB MCG Pro

 Для себя экспериментов не боюсь(даже если будет риск "убить" контролёр) благо есть навык  работы с помощью программатора на базе FT232RL и программы Avrdude . С темой Активация NJoy32 Pro ознакомился.

Всех с праздником прощённого воскресенья и хорошего аппетита :popcorm:

Link to post
Share on other sites
Vumpel18

1. Нет там ничего сложного.

Скрытый текст

Только придется попариться с калибровкой если оставить 1.27.

2. Зачем же "убивать" ?

    Для достижения цели придётся идти поэтапно:

    - переход в CobraZ прошивка _CobraZ_v1_82_0;

    - активация в  Pro (придётся потратиться на 20 $ США):o:;

    - конвертация в King Cobra (без оплаты).

И вот только тогда можно говорить об использовании соответствующих

новейших, крайних :umnik2: версий друг другу - Bootloader, конфигуратор и необходимая прошивка.



  • Thanks 1
  • Upvote 2
Link to post
Share on other sites
  • 2 months later...
MaziLLa

Приветствую контроллер nJoy32 v1.2 работает на нестандартной механике с марсами 4.0 и платой расширения + 16 кнопок (ВКБ). Через плату расширения подключены 4 кнопки, при использовании кабеля 700мм происходит дублирование кнопок прошивка 1.80В (см. скрин 5). Замена на  кабель 150мм кнопки отрабатывают без дублирования. Также при смене прошивки отваливаются марсы (см.скрин 6).











Link to post
Share on other sites
MaziLLa

Сделал Shield и подтяжку на Марсы. При обновлении прошивки на более свежею отвал марсов

Link to post
Share on other sites

Остановился на прошивке 1.820pro (работает) при обновлении прошивки на более новую вплоть до NG идёт отвал марсов. Подтяжка на марсах есть.

Link to post
Share on other sites

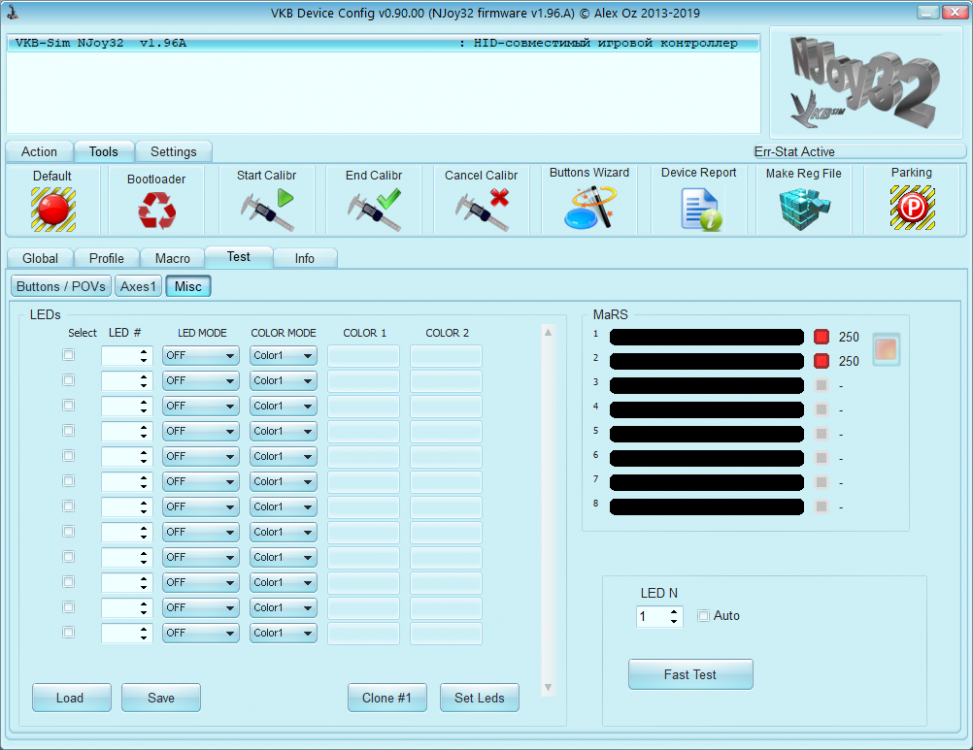

Залил прошивку 1.96D3 для Кинг Кобры всё работает, в прошивках NG для nJoy32 марсы не выдны.

Link to post
Share on other sites
Vumpel18

У Вас контроллер NJoy32 v_1_2, соответственно и прошивки должны быть для NJoy32, но ни как не  для KingCobra.

Скрытый текст

Контроллеры  NJoy32 и KingCobra имеют разные сигнатуры, что в конечном итоге отразиться на правильной работе контроллера.

      Иногда прошивки на разные устройства совместимы - но заливать стоит всё же свою "родную", потому как специфика все же имеется.

       То же касется и профилей для одного устройства, но разных версий - теоретически возможность залить старый профиль есть, но предупреждение о последствиях (иногда до полной неработоспособности и невозможности стартануть) - выдаётся конфигуратором неслучайно.

Скрытый текст

Зачем Вы стремитесь на простое устройство прошивки NG проливать ?

Всё новое не значит, что работает без сбоев.



Edited by Vumpel18
Link to post
Share on other sites
-DED-Ron

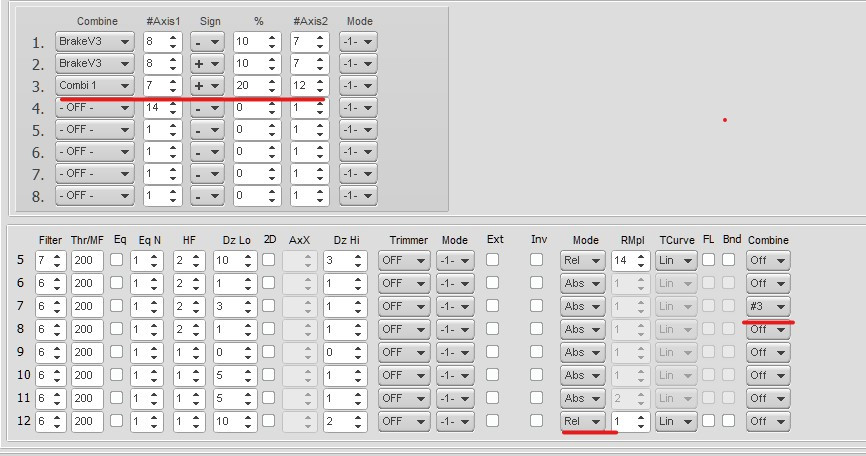

Не слезаю с NG именно из-за возможностей.  Смогешь 12 осью (относительной и откалиброванной, как все остальные) триммировать 7 (rudder) на Ишаке на простой версии:dance:?

Скрытый текст




  • Haha 1
Link to post
Share on other sites
Vumpel18

Говоришь гранаты не той системы ?

😁

Link to post
Share on other sites
  • 3 weeks later...
buyvol10

Коллеги! Я так понимаю, что магниты из первой версии, идеально подходят для контроллера 3 версии? Или я не прав?

Вернее - датчики.

Link to post
Share on other sites
Vumpel18

Так вопрос о магнитах или датчиках ?

Link to post
Share on other sites
Vumpel18

Нет не правы.

Скрытый текст

В 1-й и 2-й версиях устанавливались датчики MaRS  от VKB.

Эти датчики работают только с контроллерами от VKB.

В 3-й версии установлены аналоговые МаГРезы (магниторезистивные датчики).

Контроллер в 3-й версии уже не от VKB.







Link to post
Share on other sites
buyvol10
1 час назад, Vumpel18 сказал:

Нет не правы.

  Показать содержимое

В 1-й и 2-й версиях устанавливались датчики MaRS  от VKB.

Эти датчики работают только с контроллерами от VKB.

В 3-й версии установлены аналоговые МаГРезы (магниторезистивные датчики).

Контроллер в 3-й версии уже не от VKB.







Мдаа... Так не хотелось Гладиатор разбирать 😎

Link to post
Share on other sites
Vumpel18

И не нужно этого делать.

В Gld используются датчики uMaRS v.5_1 (4 pin) подключение, в CobraM5 uMaPC-v.4_1 ( 3pin) подключение.

Link to post
Share on other sites
buyvol10

Это понятно, просто придётся все кишки выдернуть и в БРД поставить, ручка Кобры уже стоит. Проблема просто в электронике 3 версии, ось Y работает на 50 процентов, а ось Х вправо плавно тянет, влево, резко.

Link to post
Share on other sites

Все верно, потому что в Кобре 3 сенсорамм надо ориентированные магниты. Первые две Кобры использовали круглые магниты, которые вставлялись в любом положении. Датчик сам подстраивался под положение магнита. А в третьих Кобрах магнит надо подстраивать под датчик. Поэтому для самодельных устройств эти датчики очень геморны в плане настройки (надо крутить магнит и находить центр датчика)

  • Like 1
  • Upvote 1
Link to post
Share on other sites
  • 2 weeks later...
buyvol10

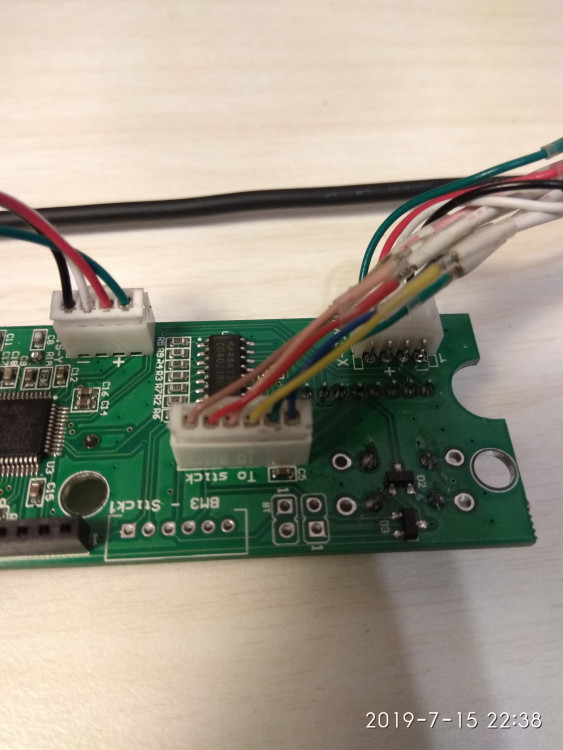

Подключил, оси Х и Y работают идеально, а вот ручка не работает. Что сделал не так? Или прошивку надо менять?


Link to post
Share on other sites
Vumpel18

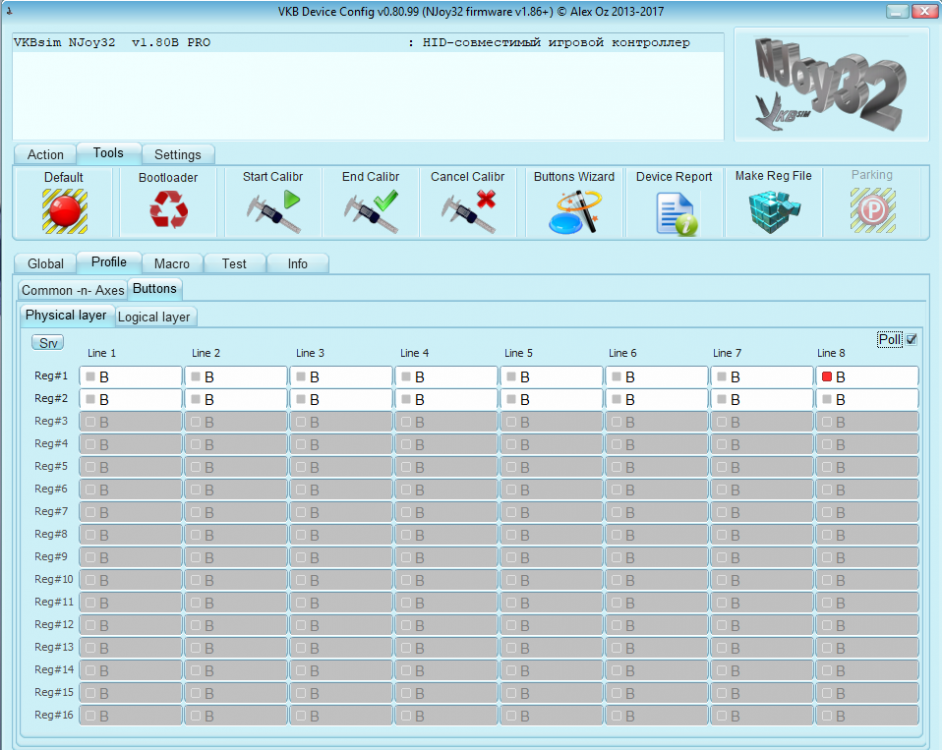

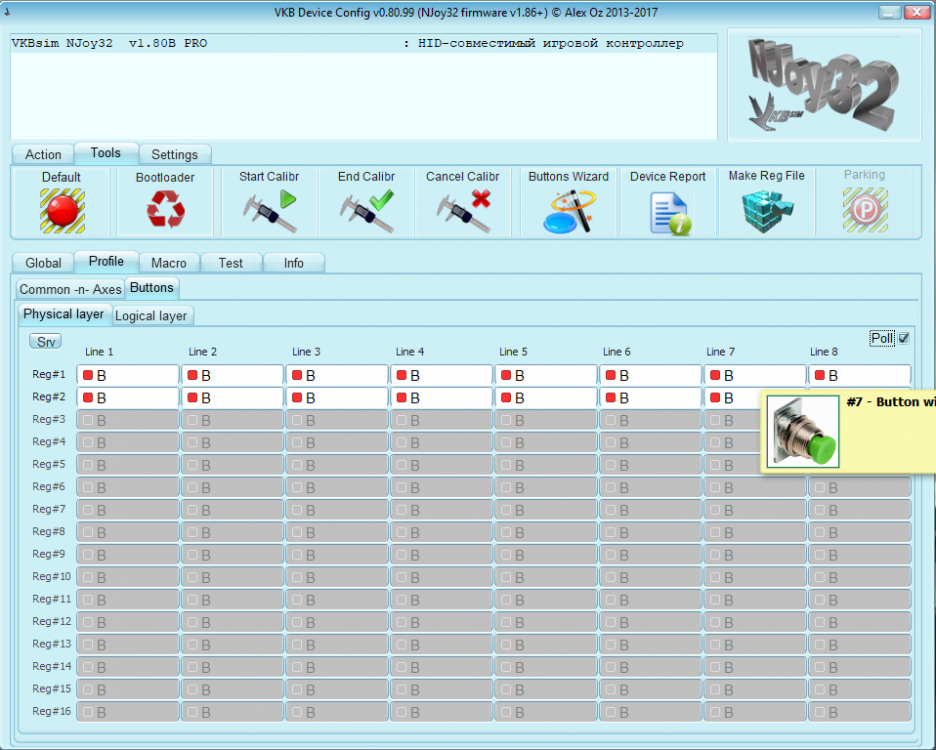

Вы подключили ручку CobraM5 соответственно количество регистров увеличилось на 2.

Внесите соответствующие изменения  в профиль с помощью конфигуратора.

Скрытый текст

Ручка CobraM5 (знаем, что такая ручка имеет кроссовый кабель подключения. Т.е. 1 пин на одном коннекторе будет последним на втором ( в ручке распайка шлейфа реверсная).



Link to post
Share on other sites
buyvol10
15 часов назад, Vumpel18 сказал:

Вы подключили ручку CobraM5 соответственно количество регистров увеличилось на 2.

Внесите соответствующие изменения  в профиль с помощью конфигуратора.

  Показать содержимое

Ручка CobraM5 (знаем, что такая ручка имеет кроссовый кабель подключения. Т.е. 1 пин на одном коннекторе будет последним на втором ( в ручке распайка шлейфа реверсная).



Что то не могу найти, как это сделать в конфиге.

Link to post
Share on other sites
-DED-Ron

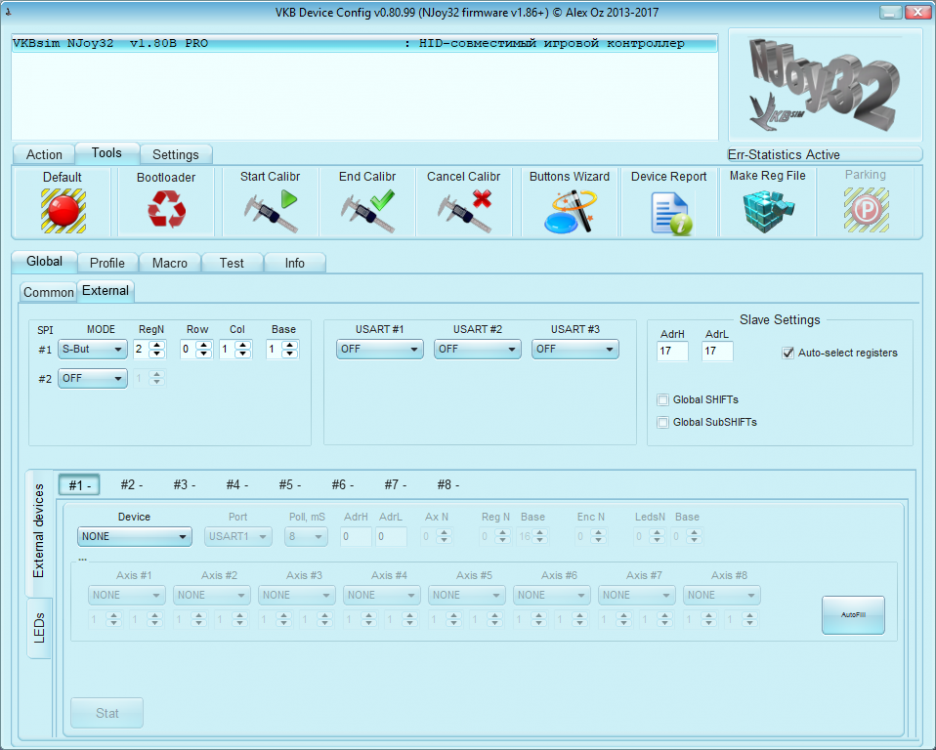

Это в Global-External.

Скрытый текст







+ручка Кобры.png





Edited by -DED-Ron
  • Upvote 1
Link to post
Share on other sites
buyvol10
7 часов назад, -DED-Ron сказал:

Это в Global-External.

  Показать содержимое







+ручка Кобры.png





Не показывает он мне ручку Кобры :(

Link to post
