Defender Cobra M5 (Первая и вторая ревизия)

[hydra_max]





Что показывает программа DXTweak2? Желательно скриншот.

Прошу прощение за невежество, но у меня нет этой проги, и не знаю как ей пользоваться.

[night_fighter]

Прошу прощение за невежество, но у меня нет этой проги, и не знаю как ей пользоваться.

Можно просто набрать в поиске это название и скачать прогу или можно с моего яндекс диска https://yadi.sk/d/aSgrS1V-siVQK. Калибровать в ней ничего не надо, просто открыть и сделать скриншот окна программы.

[night_fighter]

Можно просто набрать в поиске это название и скачать прогу или можно с моего яндекс диска https://yadi.sk/d/aSgrS1V-siVQK. Калибровать в ней ничего не надо, просто открыть и сделать скриншот окна программы.

В ней наиболее наглядно увидим что произошло с осями, версия первая, через конфигуратор делать нечего с этим контроллером

[hydra_max]

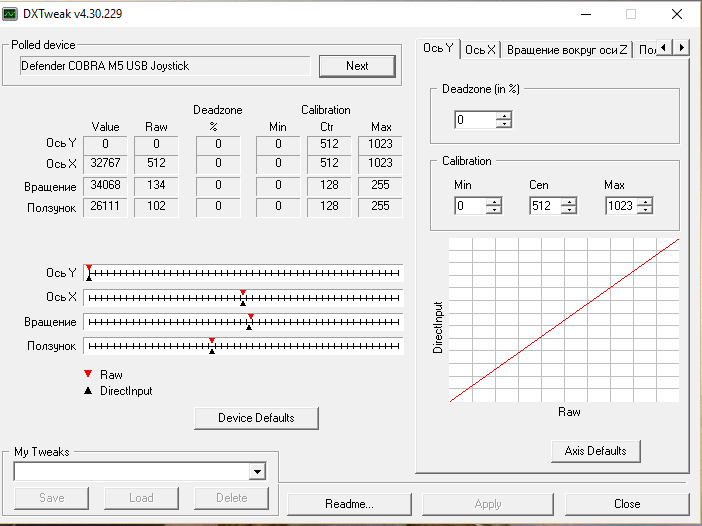

В ней наиболее наглядно увидим что произошло с осями







[night_fighter]

Значение на оси Y не -1, значит ось не умерла. При переключении оси X на место Y ось Y работает?

[hydra_max]

При переключении оси X на место Y ось Y работает?

т.е. поменять слоты местами? Я пробовал , в этом случаи пропадают оби оси. Менял местами шлейфы -оба рабочие,менял местами магнитные датчики -оба рабочие

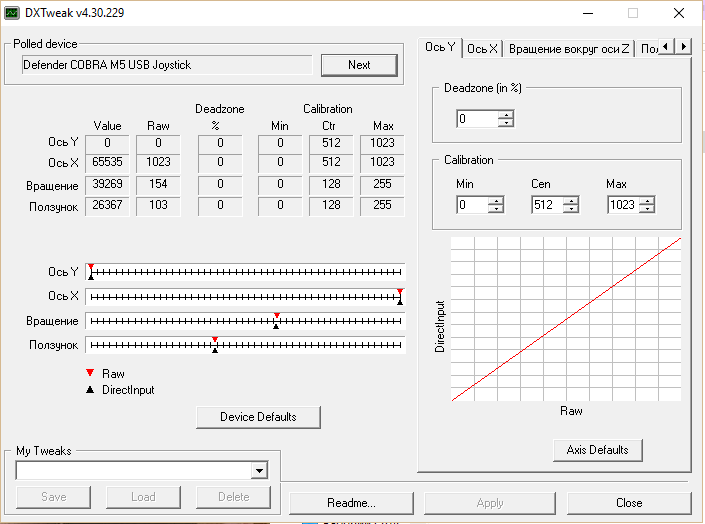

после перемены слотов

Изменено 22 июня 2016 пользователем hydra

[night_fighter]

т.е. поменять слоты местами? Я пробовал , в этом случаи пропадают оби оси. Менял местами шлейфы -оба рабочие,менял местами магнитные датчики -оба рабочие

в смысле меняли датчики? датчик с крена на ось тангажа ставили? они просто вместе с магнитами калибруются,

[=AD=palich]

т.е. поменять слоты местами? Я пробовал , в этом случаи пропадают оби оси. Менял местами шлейфы -оба рабочие,менял местами магнитные датчики -оба рабочие

У меня как то было типа этого откалибровал в DXTweak2 и всё заработало,но я использую win 10-64 и это как то связано с ней.

Изменено 22 июня 2016 пользователем =AD=palich

[hydra_max]





в смысле меняли датчики?

 так точно, переставлял местами

[night_fighter]

У меня было типа того откалибровал в DXTweak2 и всё заработало.

То же самое сейчас писал, стоит попробовать. Можно попробовать через стандартную утилиту калибровки для первой версии.

Могу дать ссылку на нее

[hydra_max]





Можно попробовать через стандартную утилиту калибровки для первой версии.

А можно поподробнее ,я просто дерево деревянное в этом.

[night_fighter]

Ссылка на прогу https://yadi.sk/d/ucUEHopisiZsj

первой версии у меня не было, там по идее понятно должно быть, я интерфейс не видел этой проги, я работал с 3 версией и Njoy 32

Можете кинуть скриншот, так проще будет разобраться

Изменено 22 июня 2016 пользователем night_fighter

[hydra_max]

Хорошо ,спасибо .,сейчас попробую. Ребят еще один момент-когда меняю местами слоты осей, пропадают и оси ,и все кнопки.

[night_fighter]

А сам джойстик виден, если нет, то похоже на короткое замыкание...

или называется по другому, к примеру Bootloader - то тоже может быть коротыш

[hydra_max]

Все эти манипуляции со слотами я смотрю в виндовском калибраторе,джой виден ок! При нормальном соединение по слотам  "крестик оси Y залипает в верхней части и молчит, ось Х работает, и все кнопки тоже. После перемены местами слотов "крестик" сьзжает вниз ,ни одна ось не работает, и кнопки тоже.Сейчас переставил на место ,все заработало,но кроме Y .

Изменено 22 июня 2016 пользователем hydra

[night_fighter]

Вот это для меня не совсем ясно... Но все же стоит попробовать откалибровать

[hydra_max]

Но все же стоит попробовать откалибровать





Ребят огромное спасибо за участие .

night_fighter после запуска твоей проги все заработало, хотя интерфейса я так и не увидел этой проги .Она как бы была на загрузке ,ждал мин. 5 потом отрубил, зашел в виндовский калибратор, и все работает. Фантастика. Все же интересно,в чем было дело?

[night_fighter]

По работе программы, вообще это калибровщик для первой кобры, Когда он включен, надо шевелить все оси в разные стороны на полный ход, после этого нажать кнопку (на ней написано зеленым в этом окне)  и завершить калибровку. Похоже для оси Y слетела калибровка, а потом она откалибровалась, и все встало на свои места. Но, все же хорошо, что все заработало, и удачных полетов)

Ну и собственно это и есть интерфейс

Изменено 22 июня 2016 пользователем night_fighter

[72AG_kalter]

Ребят, электронщики, подскажите, в чем дело. На второй кобре, инсталированной в "железо" от Баура, в один момент девайс стал "пропадать".  Разобрал: оказалось, плохо уложил провода, и один перетерся и касался то ли железа, то ли ножек платки.   Устранил, девайс "вернулся".  Но не "весь". При нажатии двух кнопок, пропадают обе. Соответственно, остался без "шифта".   Что случилось?  Диод пробило? Исправимо?

[myselfcontrol]

Помогите пожалуйста, что за типы кнопок стоят нв курках, стали плохо щелкать, работают, но тактильная отдача хромает. Ручка хлипковата, не хочется лишний раз разбирать! Спасибо!

[-DED-Ron]

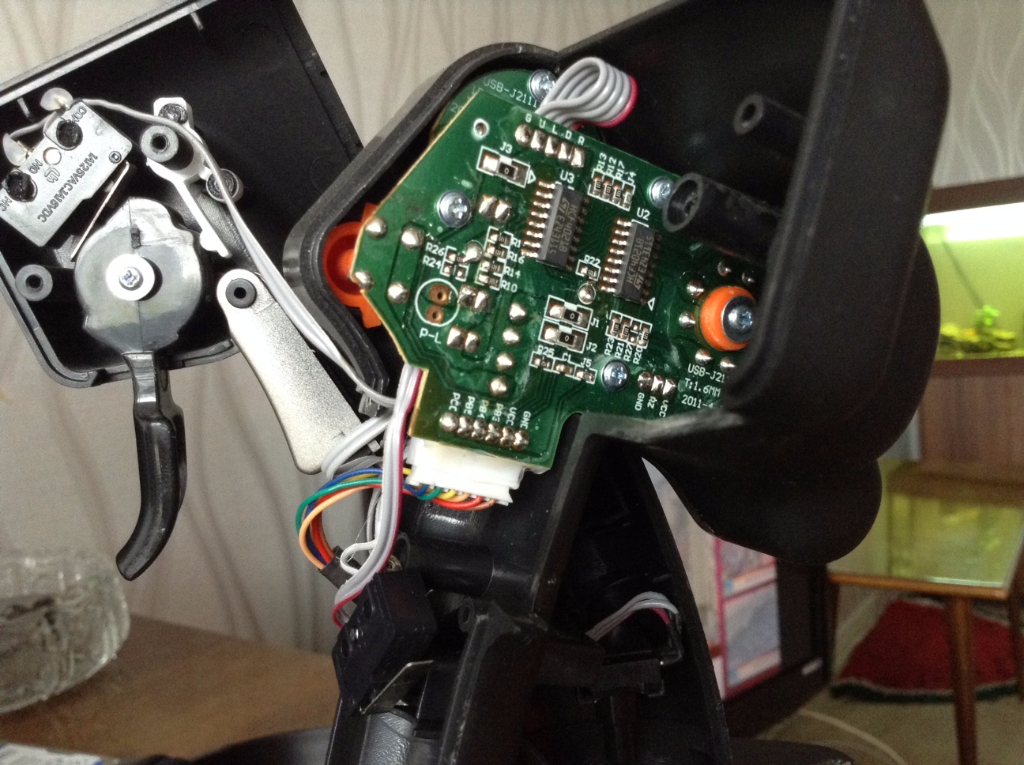

Ты про эти? Смогешь прочитать? Там ломаться нечему.... . А разбирать, по-любому, нужно.



[-DED-Ron]

Ребят, электронщики, подскажите, в чем дело. На второй кобре, инсталированной в "железо" от Баура, в один момент девайс стал "пропадать".  Разобрал: оказалось, плохо уложил провода, и один перетерся и касался то ли железа, то ли ножек платки.   Устранил, девайс "вернулся".  Но не "весь". При нажатии двух кнопок, пропадают обе. Соответственно, остался без "шифта".   Что случилось?  Диод пробило? Исправимо?

А само железо заземлено на Shield USB? Возможно, это результат статики. Может не один перетерся?



Изменено 10 июля 2016 пользователем -DED-Ron

[72AG_kalter]

Ничего не землил. Пол-года все работало исправно, до этого случая.   Видимых повреждений больше не видно. По отдельности работают все кнопки, но при нажатии двух - ни одна.

[-DED-Ron]

Оно, железо, без заземления работает до поры до времени - поверь.В конфигураторе, в кнопках, активируй галку "Poll" и посмотри, как физически отрабатываются нажатия совместные. Ну и скрины  и физических и логических не помешали бы.

[myselfcontrol]

Ты про эти? Смогешь прочитать? Там ломаться нечему.... . А разбирать, по-любому, нужно.

Cпасибо, прочел, 1a 125vac microswitch

[72AG_kalter]

Оно, железо, без заземления работает до поры до времени - поверь.В конфигураторе, в кнопках, активируй галку "Poll" и посмотри, как физически отрабатываются нажатия совместные. Ну и скрины  и физических и логических не помешали бы.

В конфиге то же самое. Видит только одну нажатую кнопку.  Включая обе хатки.

Насколько я понимаю устройство матрицы, очень похоже на пробитый диод. Но я не электронщик, могу ошибаться.

Изменено 11 июля 2016 пользователем 72AG_kalter

[uiv]

В Кобре нет матриц и нет диодов.

[-DED-Ron]

Попробуй, как тут  Alex Oz объясняет.



В конфиге то же самое. Видит только одну нажатую кнопку.  Включая обе хатки.

Я правильно понимаю, что при активной галке Poll, при зажатой и светящейся красным 1 кнопке, при нажатии 2 кнопки обе гаснут? А по-отдельности горят? Хатку вижу только одну. Вторая как кнопки? И сколько всех хаток прописано в Global?

Про заземление.

Изменено 11 июля 2016 пользователем -DED-Ron

[72AG_kalter]

Да, именно так: по отдельности горят все кнопки, включая любое  из четырех положений хатки. Но если при этом нажать еще одну, то первая гаснет, и ничего больше не загорается. Соответственно, если сдвинуть "шифт", то кобра считает это нажатой кнопкой, и больше ни одна не работает.

Изменено 11 июля 2016 пользователем 72AG_kalter

[72AG_kalter]

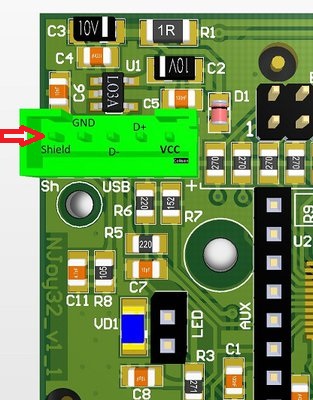

NJoy32_v1_1-USB shield.jpg

Землить надо именно на ножку Shield с железа?

[-DED-Ron]

Именно на Shield. С активной Poll 2 шифта и будут показаны как 2 разные кнопки, естественно. И больше ничего. Скрин Global и Логических кнопок покажи. Скрин делать с Alt, то есть Alt+PrtScn (снимок активного окна, а не всего стола). И не помешает обновиться, брать тут , прошивка в пакетном.

[72AG_kalter]

У меня логические кнопки не задействованы.  Вообще - стоковый профиль.  Как-то хватало. Если честно, то даже не представляю, сколько можно из этого выжать.

[-DED-Ron]

Как же не задействованы? Или я ослеп ? Советую обновиться и скинуть в дефолт. И хоть 32(или 128) в Global пропиши (сейчас 26). Насчет выжать - вторая хатка это 4 кнопки, но легким движением руки брюки.... легко добавляются ещё 4.Не используя Шифты, заметь . Есть такая фича Tempo и ещё много других.

[72AG_kalter]

Спасибо большое за помощь!  Но мне одному с этой кучей возможностей не разобраться! :-)

Как лучше и гуманней заземлиться?  Подпаяться к проводку USB - шнура?

[72AG_kalter]

 И не помешает обновиться, брать тут , прошивка в пакетном.

Я там не зареген, у меня ссылки не активируются ((

[-DED-Ron]

Выбирай вариант тебя устраивающий, особо и советовать нечего. Главное - железо должно контачить с пином Shield. Либо сверху (на колодке), либо снизу (к пину паять разъем).

А что не регистрируют уже?

[72AG_kalter]

Блин!  Проблемы вылезают раз в 2-3 года. За это время все забываешь. Все эти регистрации, конфигураторы, фимвары, бутлоадеры..

[72AG_kalter]

Все решилось заменой наращенного шлейфа. Где-то переломился проводок. Но всё равно заземлил на корпус. Теперь видит две нажатые кнопки. Жаль, что не видит три!

Скачал архив с сайта http://forum.vkb-sim.pro/viewtopic.php?f=15&t=908&sid=351a44104ccc7c18699c5a95b822fe64,  разархивировался только конфигуратор. Прошивки  не нашел ((

Изменено 17 июля 2016 пользователем 72AG_kalter

[72AG_kalter]

Нашел. Чуть ниже была! ))

[Olaf-A]

Есть мысль купить бу Кобру М5 в качестве донора контроллера для самодельных педалей и увеличения к-ва органов управления. Версию прошивки у продавца, как я понял, можно узнать только с помощью программки http://ftp.vkb-sim.pro/Programms/show_hid.rar а по серийнику-никак. MARSы ставили только в версию 1.27, а в 1.1 Холлы? Как найти версию Кобры с MARS? Будут ли у меня какие-то проблемы в работе этих контроллеров типа уползания центра, или еще что-нибудь, отравляющее жизнь пилоту?



Система показывает ver. 01.08. Так бывает?

Изменено 8 октября 2016 пользователем Olaf-A
