У-2ВС

[Udmurt]

2 часа назад, Crowley сказал:

Товарищи, что-то изменилось с последнего вопроса про отсутствие возможности пользоваться бомбовым прицелом на У-2/По-2? М.б. разработчики про это что-то где-то отвечали?

У-2 провалился в продажах. Не думаю, что им ещё будут заниматься. Если же займутся, сниму в очередной раз шляпу.

[Udmurt]

Скрытый текст

Ребята, простите, что не по теме. Никто не знает, моделировался ли кем-то "золотой кирпичик" с силуэтом У-2ВС? Если был у кого-то, поделитесь, пожалуйста!

(За офф-то прошу простить покорно)

[Caxa]

https://airpages.ru/ru/u2vs.shtml

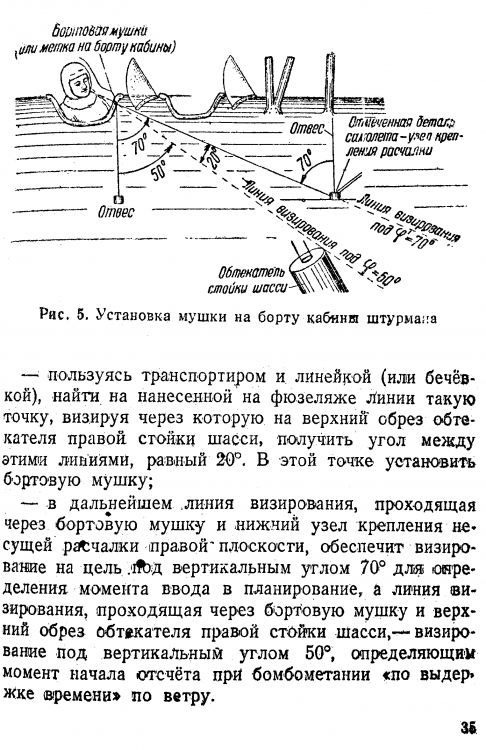

• С самого начала переоборудования У-2 в боевые машины летный и технический состав ВВС столкнулся с проблемой обеспечения эффективного прицеливания при бомбометании с У-2. Бомбовых прицелов для У-2, обеспечивающих требуемые точности бомбометания днем и, самое главное, ночью, на вооружении ВВС РККА не было. Поэтому в качестве бомбового прицела на У-2 применялись различные устройства, в основном самодельного характера. На некоторых самолетах на правом борту устанавливались механические визиры НВ-5. Однако, ввиду небольших скоростей полета У-2, углы прицеливания были невелики и находились как раз в «мертвой зоне» обзора нижней передней полусферы (из-за нижнего крыла). Так что прицельно бомбардировать было весьма затруднительно. Только после того, как в нижнем крыле самолета сделали прорезь, условия прицеливания при бомбометании вошли в норму.
• Несмотря на найденное решение, нужда в специальном бомбовом прицеле для самолета У-2 не отпала. Уже к маю 1942 г. на заводе № 387 НКАП был разработан и испытан простейший бортовой визир, устанавливавшийся на все выпускавшиеся этим авиазаводом самолеты У-2.
• Однако и этот визир не в полной мере удовлетворял требованиям боевого применения У-2, так как был рассчитан на бомбометание только с горизонтального полета в плоскости ветра при высоте полета не более 1000 м. Поэтому в июне 1942 г. Главное Управление ВВС дало задание заводу № 217 на разработку более совершенного прицела для самолетов У-2 и Р-5. Новый прицел должен был обеспечивать прицеливание при бомбометании, как с горизонтального полета, так и с планирования (до 30) днем и, главным образом, ночью и иметь простейший построитель углов прицеливания и шкалы углов визирования и сноса. Созданный в соответствии с этим заданием прицел в период с 28 сентября по 2 октября 1942 г. прошел войсковые испытания в 989-м нбап и показал хорошие результаты. Однако на вооружение был принят пока все-таки бортовой визир завода № 387 как показавший при сравнительных полигонных испытаниях лучшие результаты. Прицел завода №217 после испытаний, проведенных в НИИ АВ ВВС РККА в мае 1943 г., был утвержден Главным инженером ВВС РККА генералом А. И. Репиным для установки на У-2 лишь через год, в июне 1944 г., после завершения доводочных работ, с присвоением ему шифра НП-У-2 (НКПБ-8).

Может можно добавить в модификации бомбовый эрзац-прицел?

[Гость deleted@224372]

29.11.2020 в 05:03, Udmurt сказал:

У-2 провалился в продажах. Не думаю, что им ещё будут заниматься. Если же займутся, сниму в очередной раз шляпу.

Купил его потому что это легенда, не летаю но для коллекции. В простом редакторе запустишь и любуешься красотой..!

Наши самалётики все красивые, мяу?

Изменено 7 декабря 2020 пользователем deleted@224372

[Giovanni_Giorgio]

Было бы здорово, если зенитки в сумерках не начинали стрелять, если планируешь и летишь без звука. Тогда можно устраивать реальные миссии ночных бомбардировщиков, даже на проектах типа ТАВ. Там довольно много вылетов приходятся на такое время, и можно вполне прилететь и втихую убить какие-нибудь ангары на аэродроме. Интересный геймплей, и для команды полезно. Ниндзя-бомбер.

[Crowley]

3 часа назад, mincer сказал:

Было бы здорово, если зенитки в сумерках не начинали стрелять, если планируешь и летишь без звука. Тогда можно устраивать реальные миссии ночных бомбардировщиков, даже на проектах типа ТАВ. Там довольно много вылетов приходятся на такое время, и можно вполне прилететь и втихую убить какие-нибудь ангары на аэродроме. Интересный геймплей, и для команды полезно. Ниндзя-бомбер.

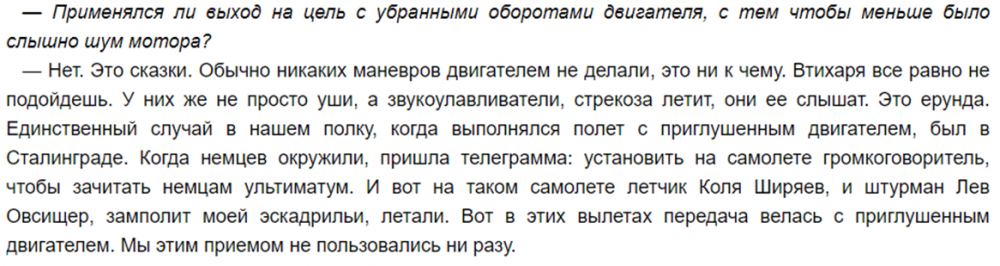

Из книги Драбкина



Изменено 7 декабря 2020 пользователем Crowley

[Udmurt]

Парни, простите за непрофильный вопрос.



Знает кто-нибудь, есть ли рисованный "золотой кирпичик" с профилем У-2? Вроде того, что в подписи с "тёткой Йу". Буду благодарить!

[Zep]

...Если только сделать самому, ну или народными умельцами. Помнится кто-то на форуме такие =штуки= делал. Но давно было, сразу так и не вспомнишь

[Udmurt]

16 часов назад, Zep сказал:

...Если только сделать самому, ну или народными умельцами. Помнится кто-то на форуме такие =штуки= делал. Но давно было, сразу так и не вспомнишь

Да, конечно, я помню. На соm-форуме точно было дело. Может, кто и вспомнит.

[JGr8_Max-73]

Пестов С А Теория и техника полёта ч.1 Полёт на У-2     1934 г.



https://yadi.sk/d/k3hKZFa7q26nYQ



Еле нашёл в интернете в доступе. Многие советские лётчики начинали именно по этой книге обучаться полётам.

Очень легко читается, занимательно, по этой книге можно учиться полётам на "Небесном тихоходе".

Хороший материал для создателей миссий и компаний. Понравилась компания Курсант от samson , но увы после обнов игры приходиться лезть в редактор и исправлять миссии, что бы дальше пройти. Жаль забросили эту компанию под новые обновления. и 5-ю так не восстановили. Вспомнилась эта компания ещё в старичке. Скудноват конечно редактор на всякие плюшки, не увидел в нем даже простых белых и черных полосок для создания "Т" и не просто его освоить для создания хороших обучалок пилотированию в игре с хорошими видео вставками, комментариями инструктора не только всплывающими буквами но и звуковыми подсказками...  но может в будущем увидим улучшения в этом направлении.



Может кто богат этой книгой в электронном виде ?

Пестов С.А. — Теория и техника полета. Часть 2. Фигурные, групповые, внеаэродромные и слепые полеты на У-2. Военгиз. 1936 г.

[Zep]

07.01.2021 в 15:08, Udmurt сказал:

Да, конечно, я помню. На соm-форуме точно было дело. Может, кто и вспомнит.



[Eeafanas]



[JGr8_Max-73]

Liakumovich JA Tablica remontnyh dopuskov i zazorov samoleta U-2 - M-11 po chertezham 1938 goda

https://yadi.sk/i/AI9rJv2nSLDjDg



U2 remont longeronov 1944

https://yadi.sk/i/OorOay0S9knk0A



Tehnicheskoe opisanie samoleta U-2 s motorom M-11G 1939

https://yadi.sk/i/eE0LC_8wg_oJXQ



ZAVOD 23 Arnov D I red Tehnicheskoe opisanie samoleta U-2 s motorom M-11 1937

https://yadi.sk/i/7B_YbKYnwgbApg



Самолёт У-2 1941г

https://yadi.sk/i/p2V1UueE6Si_cQ



Жабров А.-Элементарная теория полета самолета. Часть I 1939

https://yadi.sk/i/M8k2UIqGjw13-A



Жабров А А-Теория и техника полета 1943

https://yadi.sk/i/T6meIeJXuqlSLg



Может кто богат этой книгой в электронном виде ?

Пестов С.А. — Теория и техника полета. Часть 2. Фигурные, групповые, внеаэродромные и слепые полеты на У-2. Военгиз. 1936 г.

[Dornil]

Да-а, атмосферную кампанию на У-2 я бы прикупил с удовольствием. Вот бы Самсон за такую взялся! Судя по некоторым миссиям в его замечательной Almost, у него бы получилось отлично.

[JGr8_Max-73]

Точно ! Тем более есть материал, да и разработчики могли бы что то интересное сделать, у них возможностей побольше...

Так и добавить и другие модификации моторов...



Изменено 9 января 2021 пользователем JGr8_Max-73

[FoxbatRU]

34 минуты назад, Dornil сказал:

Да-а, атмосферную кампанию на У-2 я бы прикупил с удовольствием. Вот бы Самсон за такую взялся!

Да, у него в "Московском небе" была одна  миссия классная на У-2.

[JGr8_Max-73]

Всё что нашёл,

Пропеллеры

В формате Дежавю, но может кому и пригодиться

https://yadi.sk/d/_SAkmI1kZKd96w

[FoxbatRU]

06.01.2021 в 22:11, Udmurt сказал:

есть ли рисованный "золотой кирпичик" с профилем У-2? Вроде того, что в подписи с "тёткой Йу".

Нарисовал парочку похожих, забирай, если подойдут.

[Udmurt]

Ну, ребята, спасибо большое за заботу, не ожидал такого доброго отклика!



Кстати. Если кому-то очень хочется, но нет возможности, готов подарить ключи от новенького У-2. Только с обязательным условием - чтобы не очень застаивался в ангаре ❤️?

[samson]

Только что, Dornil сказал:

Да-а, атмосферную кампанию на У-2 я бы прикупил с удовольствием. Вот бы Самсон за такую взялся! Судя по некоторым миссиям в его замечательной Almost, у него бы получилось отлично.



А я что?.. я делаю.

[FoxbatRU]

27 минут назад, samson сказал:

А я что?.. я делаю.

???

[JGr8_Max-73]

Ещё нашёл:  Самолет Поликарпов-2 ДОСААФ 1952г.(Альбом)

https://yadi.sk/i/W_CLkLEH0z871g

Изменено 10 января 2021 пользователем JGr8_Max-73

[Dornil]

Заметил тут сегодня, что боты на У-2, похоже, не подозревают о существовании высотного корректора - на 1000м дымят как паровозы.

[Zep]

10.01.2021 в 22:52, JGr8_Max-73 сказал:

Ещё нашёл:  Самолет Поликарпов-2 ДОСААФ 1952г.(Альбом)

https://yadi.sk/i/W_CLkLEH0z871g

Загляните на

http://virtpilot.org

Эта книга давно уже опубликована в разделе =РЛЭ и техническая документация=. Но всё равно, спасибо!

[An2]





[JGr8_Max-73]

4-й отдел НИИ ВВС Красной Армии Самолёт  У-2  ( Студия Крылья РОССИИ )









Д/ф «Оружие Победы» - Многоцелевой самолет По-2 (У-2)





Может у разработчиков появиться время и желание в будущем добавить лыжный вариант и капсулы для перевозки раненых ......

Изменено 15 января 2021 пользователем JGr8_Max-73

[JGr8_Max-73]

Аэродром "Мочище" расположена в 12 км северо-восточнее г. Новосибирск,

http://aeromochische.ru//

видео полета нашего ПО-2

https://www.youtube.com/watch?v=drIUHANMwQg

Уважаемый Никита Коваль

и

Ассоциация Экспериментальной Авиации  REAA

Самолёт По-2 | Страница 97 | REAA

Уважаемый  Георгий Галли



По моей просьбе предоставили свой архив документов  ими собранный по самолёту ПО-2 (У-2) и разрешили дать свои координаты для связи.

Если действительно кому интересны эти документы, в том числе и эта книга:

Пестов С.А. — Теория и техника полета. Часть 2. Фигурные, групповые, внеаэродромные и слепые полеты на У-2. Военгиз. 1936 г.



Можете спросить по почте у

Никиты Коваль
kovalna27@mail.ru



Цитирую :

"Считаю, что чем больше людей будет обладать достоверной исторической и технической информацией, тем лучше!

Поэтому за распространение информации вам тоже спасибо, т.к. рекламой не занимаемся и передаем информацию по запросам."



ОГРОМНОЕ ИМ СПАСИБО !!!



[Udmurt]

Вот это новость!!! Вот спасибо! Настоящий подарок

[JGr8_Max-73]

Новое поступление в интернете по У-2 раннее не видел таких изданий.

Благодарим сайт https://aviarestorer.ru/ ,

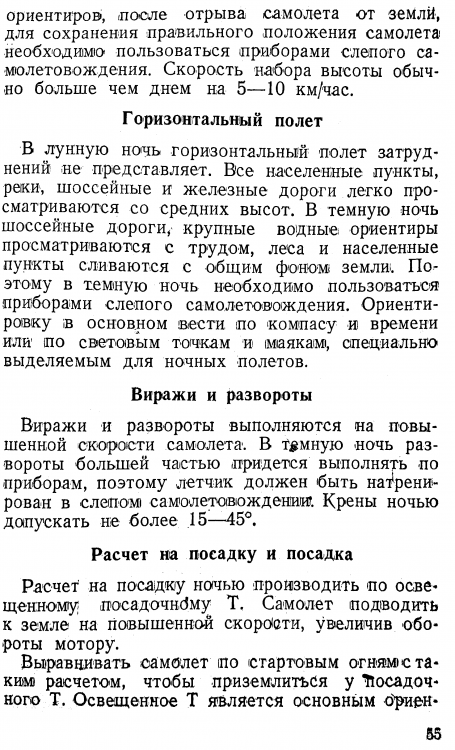

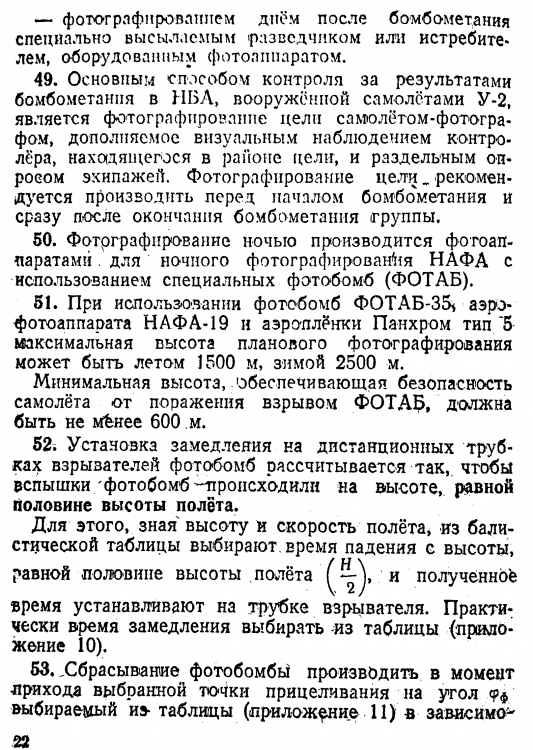

Курс боевой подготовки ночных бомбардировочных авиаполков на самолётах У-2. Воениздат НКО. 1942. (PDF, 2.8 Мб)

Краткое техническое описание подвесных кабин к самолёту У-2. Воениздат НКО СССР. Москва. 1942. (PDF, 2.2 Мб)

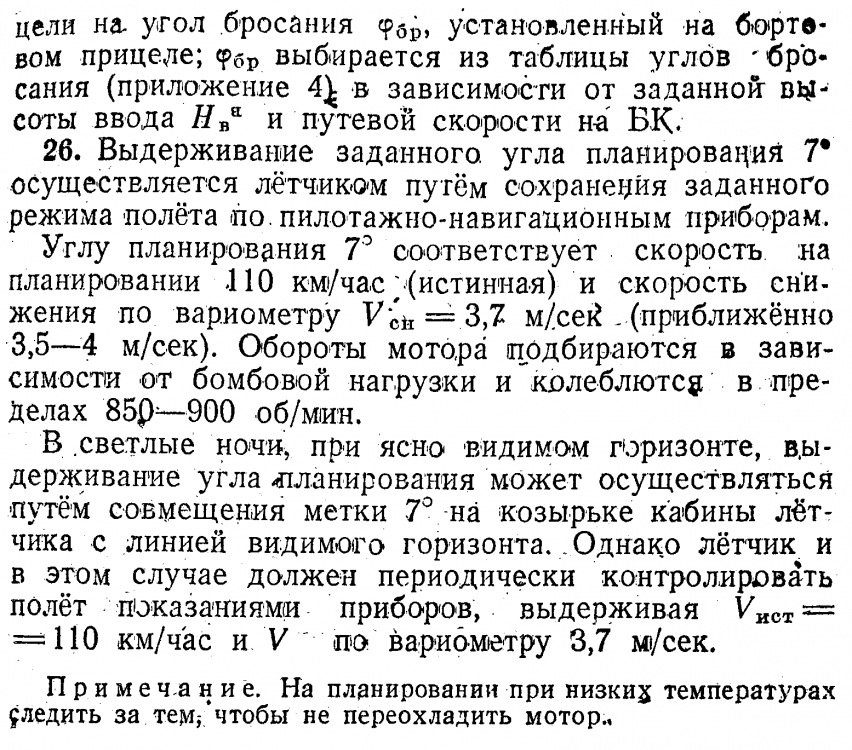

Вооружение самолёта У-2ВС. Инструкция по эксплуатации. Воениздат НКО СССР. Москва. 1943. (PDF, 1.1 Мб)

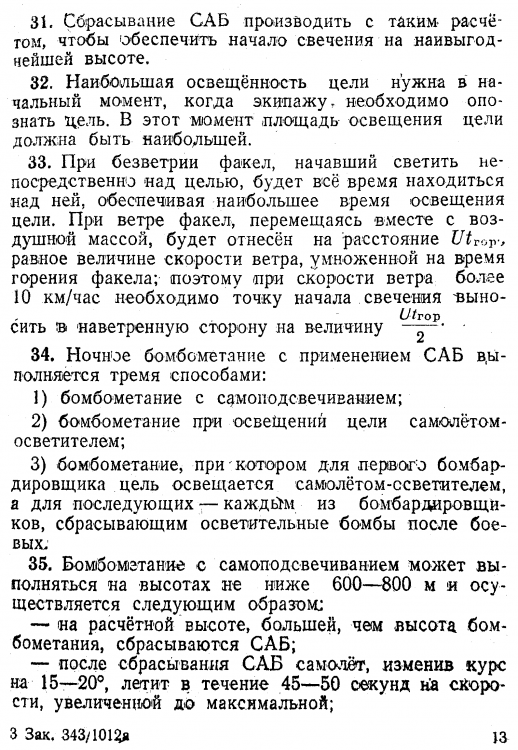

Инструкция по бомбометанию с самолёта У-2. Воениздат НКО СССР. Москва. 1944. (PDF, 2 Мб)



Акт по результатам контрольных испытаний головного серийного самолёта С-2 №940102 с мотором М-11Д производства завода №494. НИИ ВВС. 1943. (PDF, 71.9 Мб)

Акт по результатам государственных испытаний головного самолёта По-2ШС с мотором М-11Д войсковой серии (самолёт №9440101, производства завода №494). НИИ ВВС. Управление испытаний самолётов. 1944. (PDF, 100.2 Мб)

Акт по результатам контрольных испытаний серийного самолёта По-2ВС в варианте ночного бомбардировщика с мотором М-11Д и винтом ВФШ Д=2,35м (самолёт №8170, производства завода №387). НИИ ВВС. Управление испытаний самолётов. 1944. (PDF, 67.8 Мб)

Акт №94 по результатам контрольных лётных испытаний по определению расхода горючего и дальности полёта самолёта С-2 №943726 с мотором М-11Д и винтом По-2. НИИ ВВС. Управление испытаний самолётов. 1944. (PDF, 41.4 Мб)

А также много отсканированных изданий по другим самолётам в том числе Ил-2 и т.д.

Заходим на сайт :Форум Практика и теория. Техническая документация Книги по матчасти



Огромная им Благодарность !!!

Изменено 4 апреля 2021 пользователем JGr8_Max-73

[JGr8_Max-73]

Жаль, что времени много прошло, с появлением в игре У-2ВС. Его ещё надо пилить и пилить. На  зимней карте быстро охлаждается на планировании. Интересно это как-то учитывается в игре ? По книгам можно узнать, что в зимнее время ставили зимний капот, который можно увидеть и на фото зимой У-2 военный лет, по мимо этого стоял подогреватель и дополнительно утеплялись :

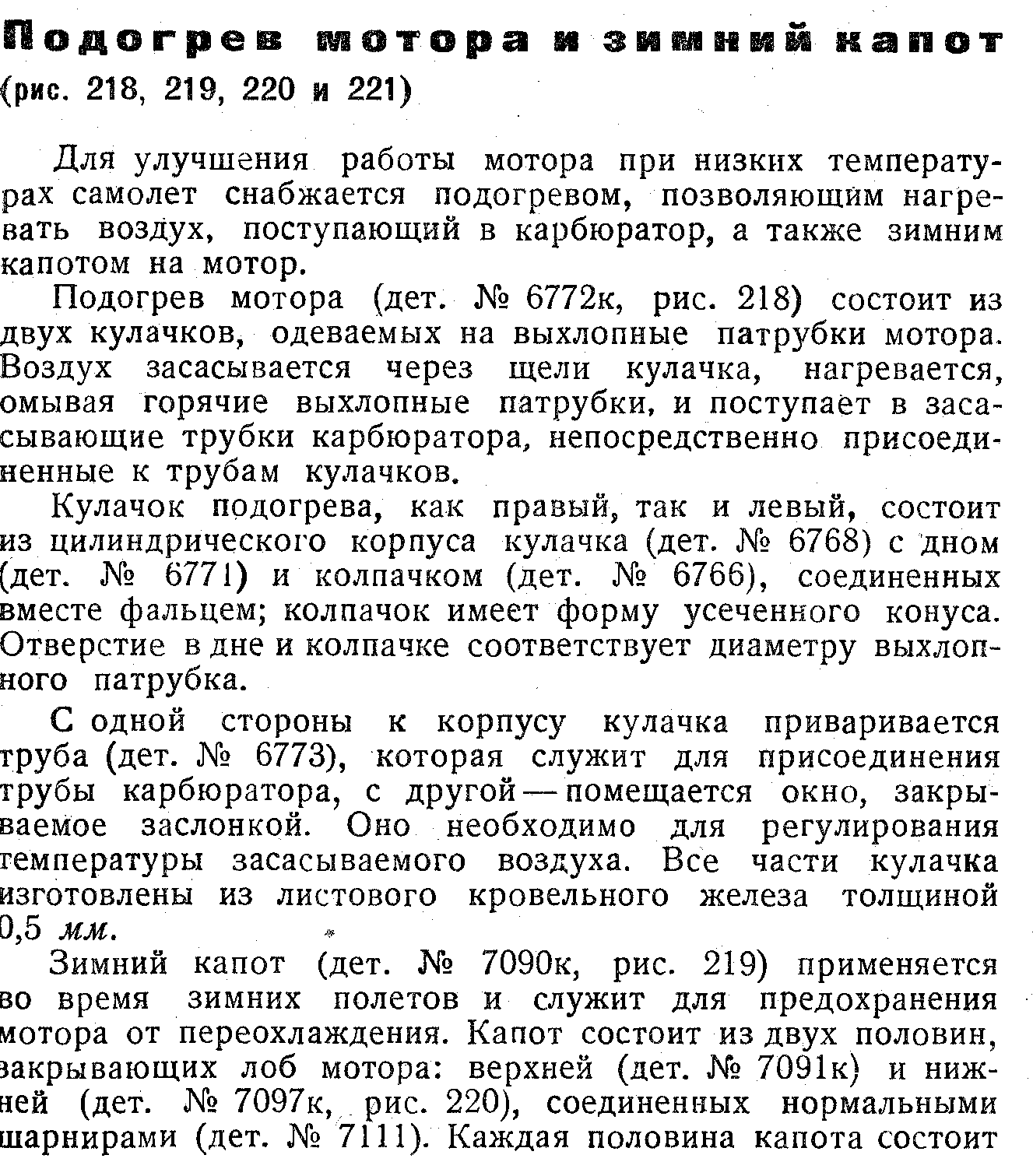

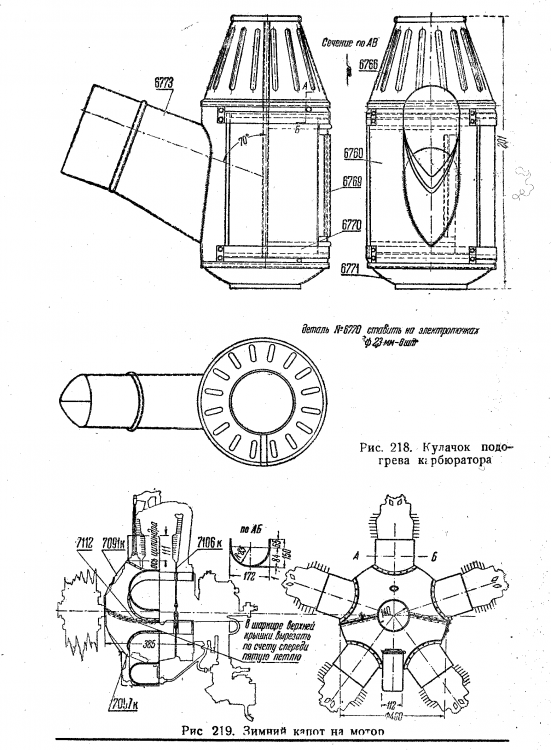

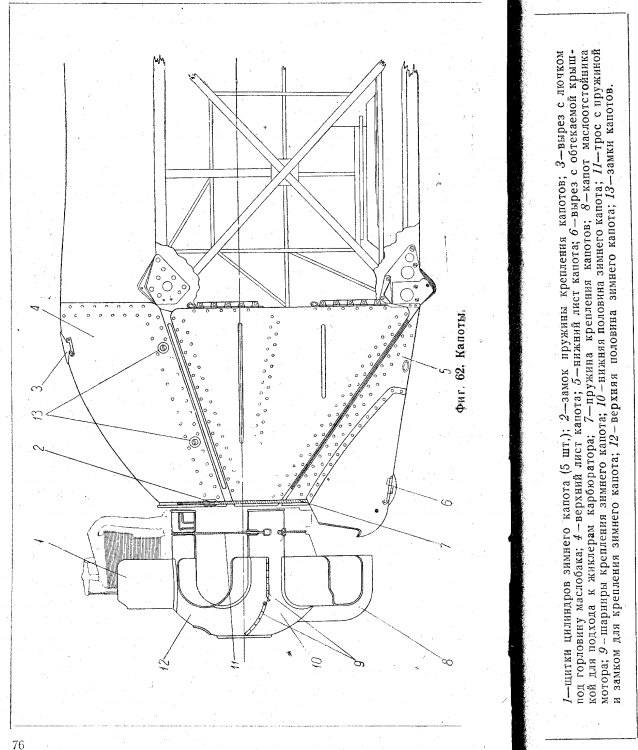

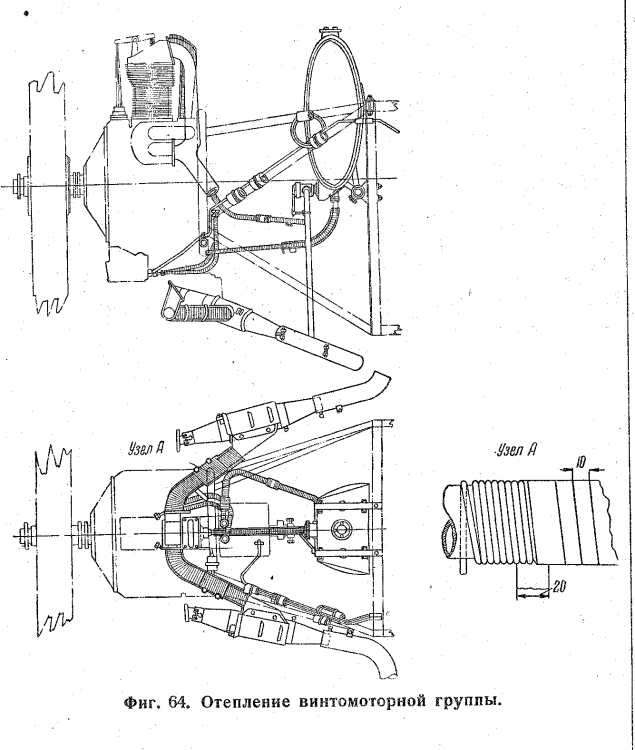

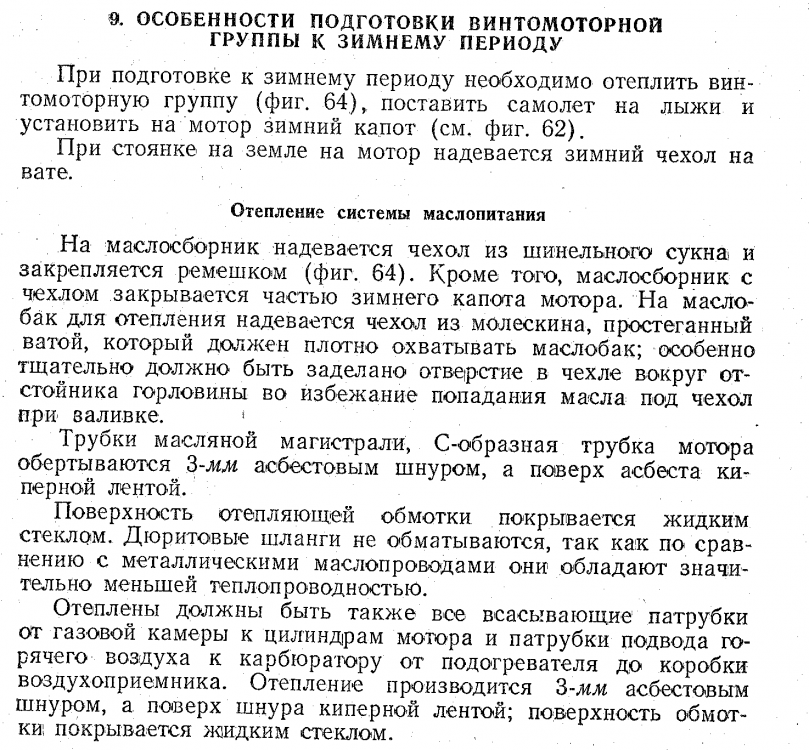

ПО-2 ТО 1950г.

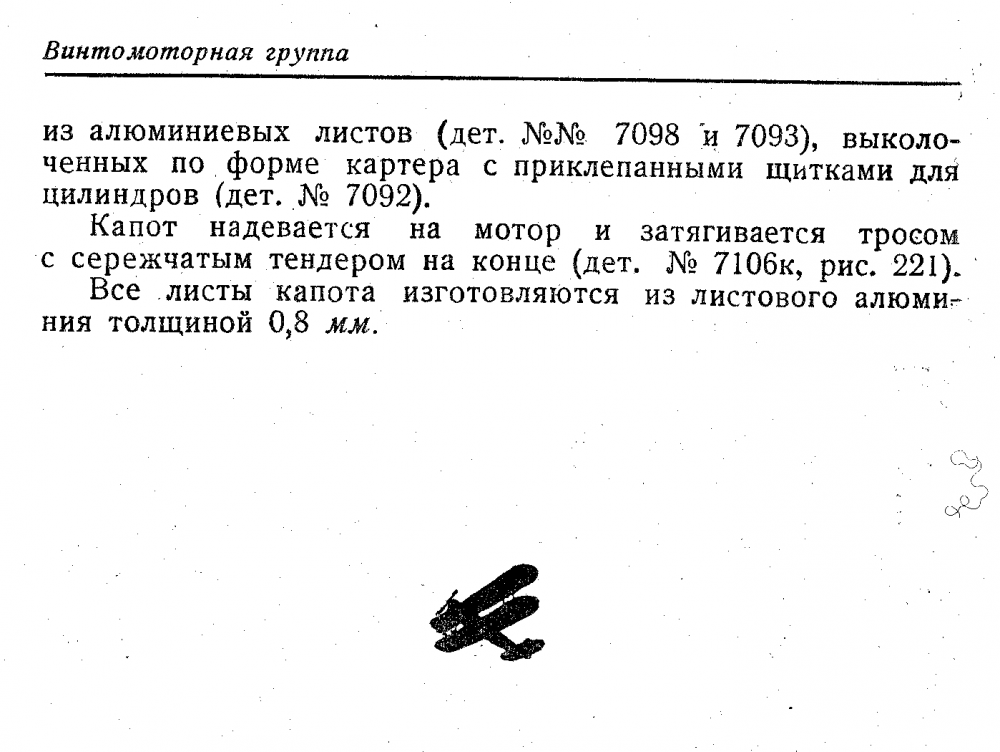

ТО самолёта У-2 с мотором м11 выпуска 1936г.

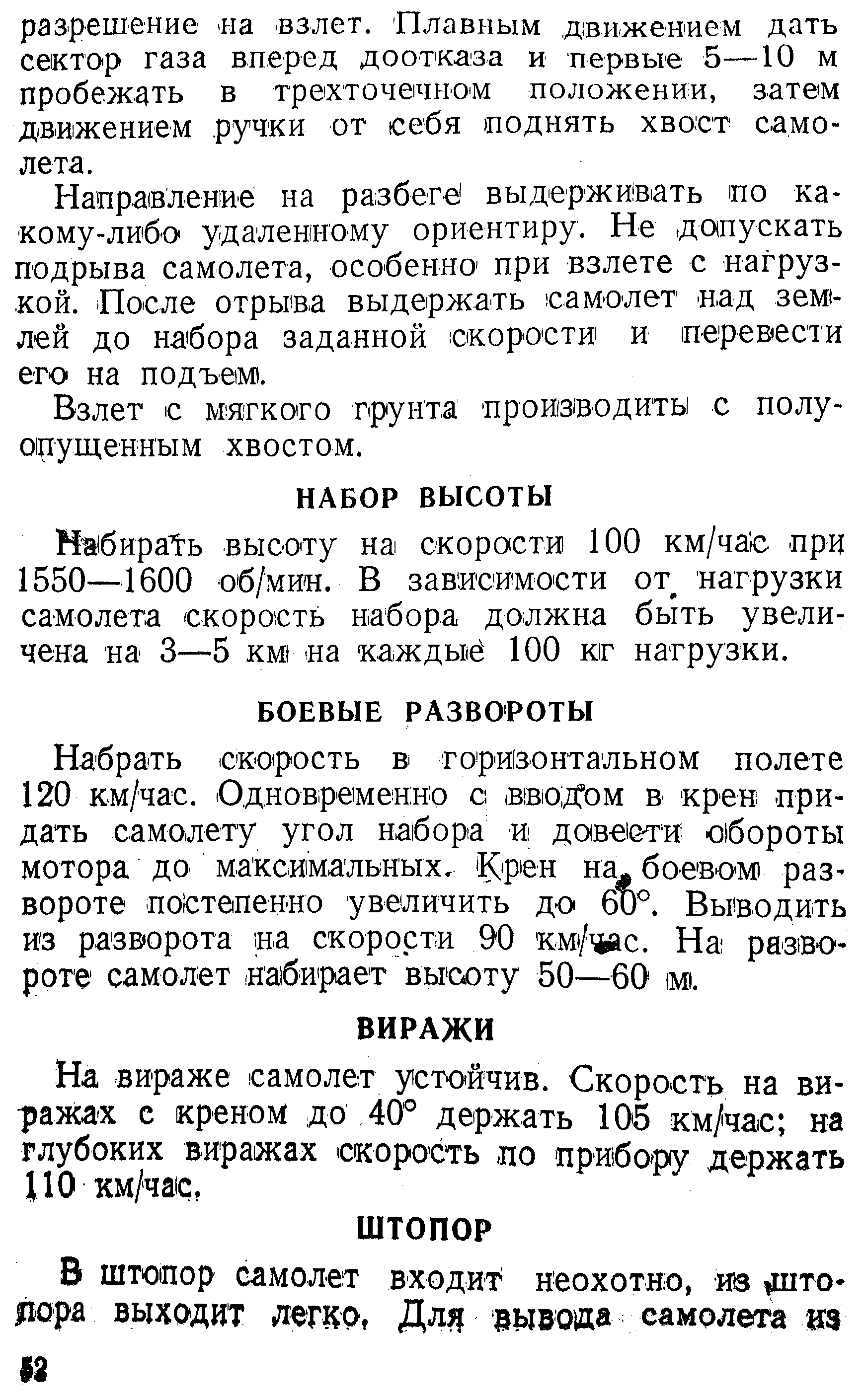

Самолет У-2 учебник для лётных школ 1941г. УВУЗ ВВС РККА

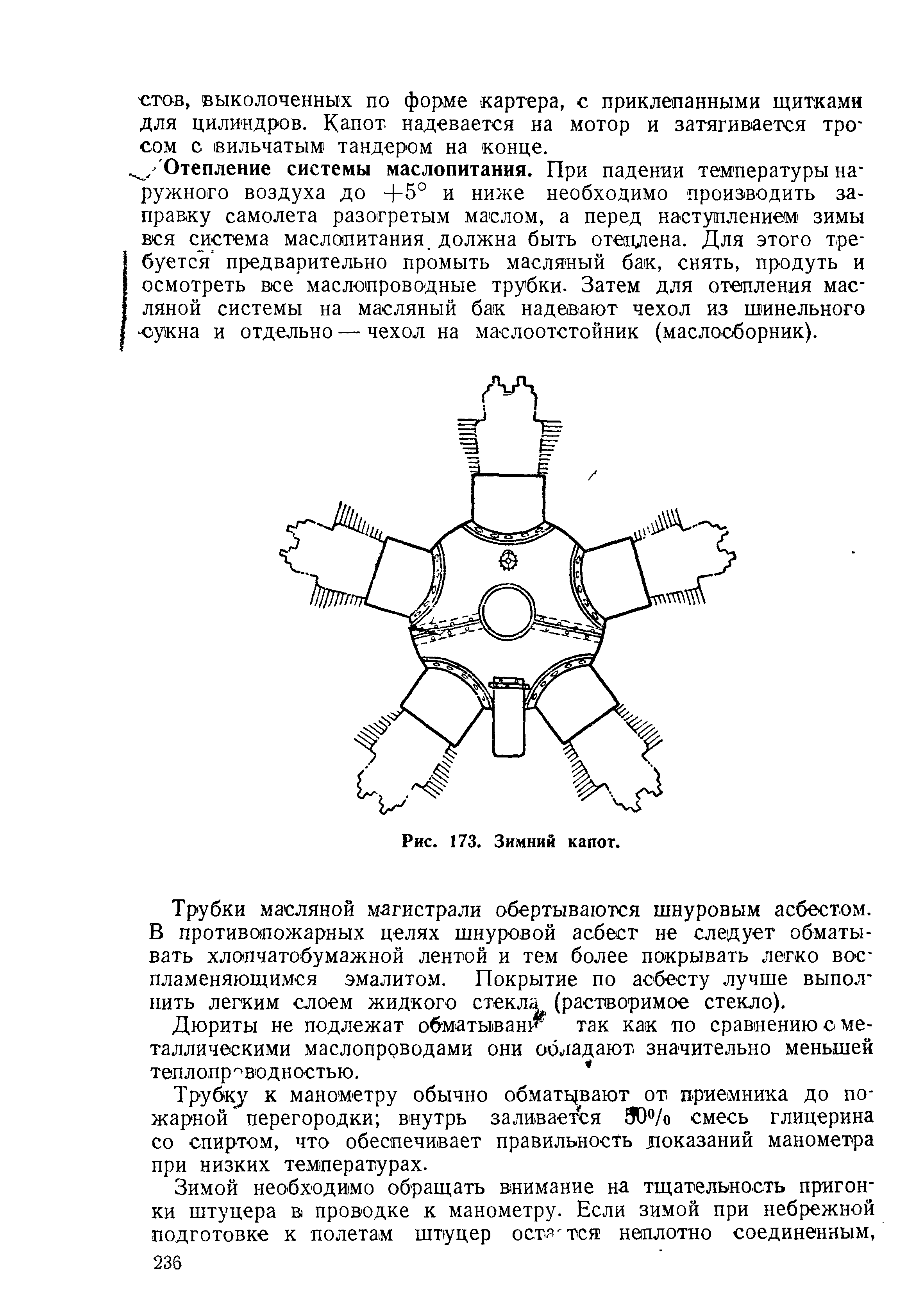

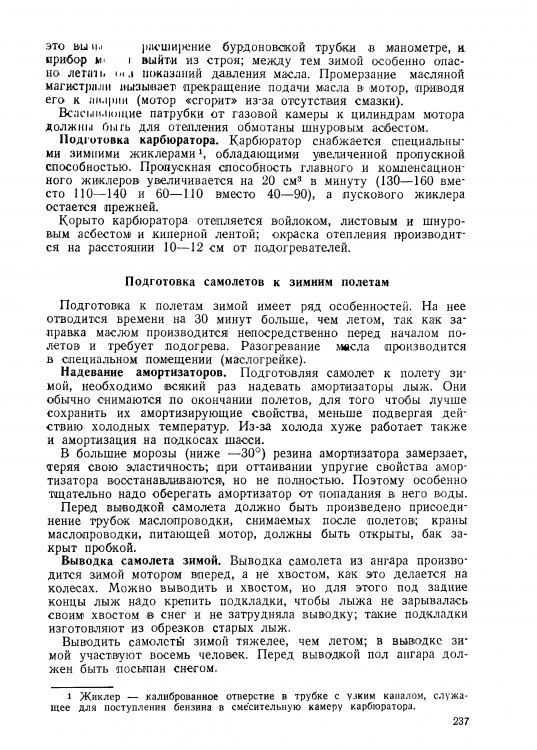

                                       Запуск мотора
Запуск мотора зимой осуществить гораздо труднее по причи-
нам плохого смесеобразования при низкой температуре.
Вследствие плохого испарения бензина, при низкой температуре
требуется усиленная заливка мотора горючим (но не чрезмерная)
Загустевшая в деталях мотора смазка значительно увеличивает
крутящий момент мотора, необходимый для его проворачивания
Перед запуском при температуре окружающего воздуха ниже
—15—20°, помимо заливки горячего масла, мотор должен быть
подогрет специальными обогревательными печами (каталитиче-
скими или подающими горячий воздух). При подогреве моторная
установка закрывается теплым чехлом.
При запуске мотора рычаг управления дроссельной заслонкой
карбюратора ставится на пусковые обороты (500—600 об/мин;
Рычаг зажигания должен находиться B положении позднего за-
жигания. Высотный корректор держат в закрытом состоянии.
Винт ставится в положение наилучшей компрессии.
При очень низких температурах и трудном запуске возможно
заливать в цилиндры смесь, состоящую из Vs подогретого масла
и 2/з бензина, в количестве 6—8 шприцев на весь мотор; эту за
ливку производят через свечные отверстия. В первый момент по-
сле запуска полезно для обеспечения дальнейшей работы мотора
сделать несколько подач шприцем.
Прогрев мотора. Для прогрева мотора после запуска надо
перевести рычаг управления дросселем на малый газ (300—
400 об/мин) на 4—6 минут и затем плавными движениями дрос-
селя, примерно каждые 1—2 минуты, повышать обороты на не-
сколько секунд до 800—1 000 об/мин, после чего вновь перевести
на меньшие обороты (от 400 до 700 об/мин). Подобные изменения
238







Изменено 4 апреля 2021 пользователем JGr8_Max-73

[JGr8_Max-73]

Пройдёмся по секторам управления мотором. В игре реализовано только два ! Сектор газа и высотный корректор (он же высотный газ) который установлен в игре на сектор обогревателя (или сектор опережения зажигания) и  управляется на оборот - по сути из книги 1934г. Часть 1. Полет на У-2. С.А. Пестов                         - страница 30.

 Из этой книги видно что сектор опережения мог не ставиться, если ставили магнето с автоматическим опережением, что скорее всего и реализовано в игровой модели У-2 ВС. А сектор высотного газа ( высотный корректор ) всё таки должен быть на нижнем рычаге и при запуске мотора должен быть в крайнем заднем положении (ручка сектора на себя).

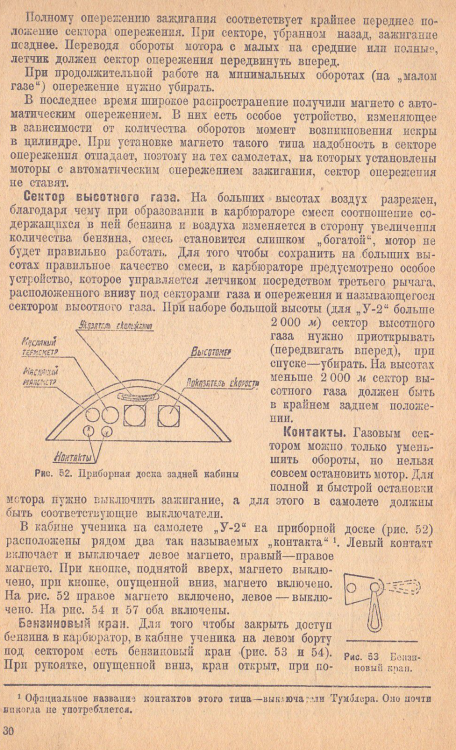

Самолёт У-2 Н.М. Лебедев ВОЕНИЗДАТ Москва 1937г. (стр.154) или

Самолет У-2 учебник для лётных школ 1941г. УВУЗ ВВС РККА



Переход на пользование высотным краном,
обеспечивающим более экономное расходование горючего,
производится, как правило, с высоты 500 м.

Необходимость высотного крана объясняется тем, что
при подъеме на высоту плотность воздуха уменьшается и
поэтому мотор засасывает (по весу) все меньше и меньше
воздуха. Смесь получается чрезмерно богатой и мощность
мотора падает, в то время как удельный расход топлива
увеличивается. Поэтому, чтобы не нарушать пропорции
между топливом и воздухом, необходимо пользоваться высотным
корректором, регулирующим соотношение воздуха
и топлива с подъемом на высоту.

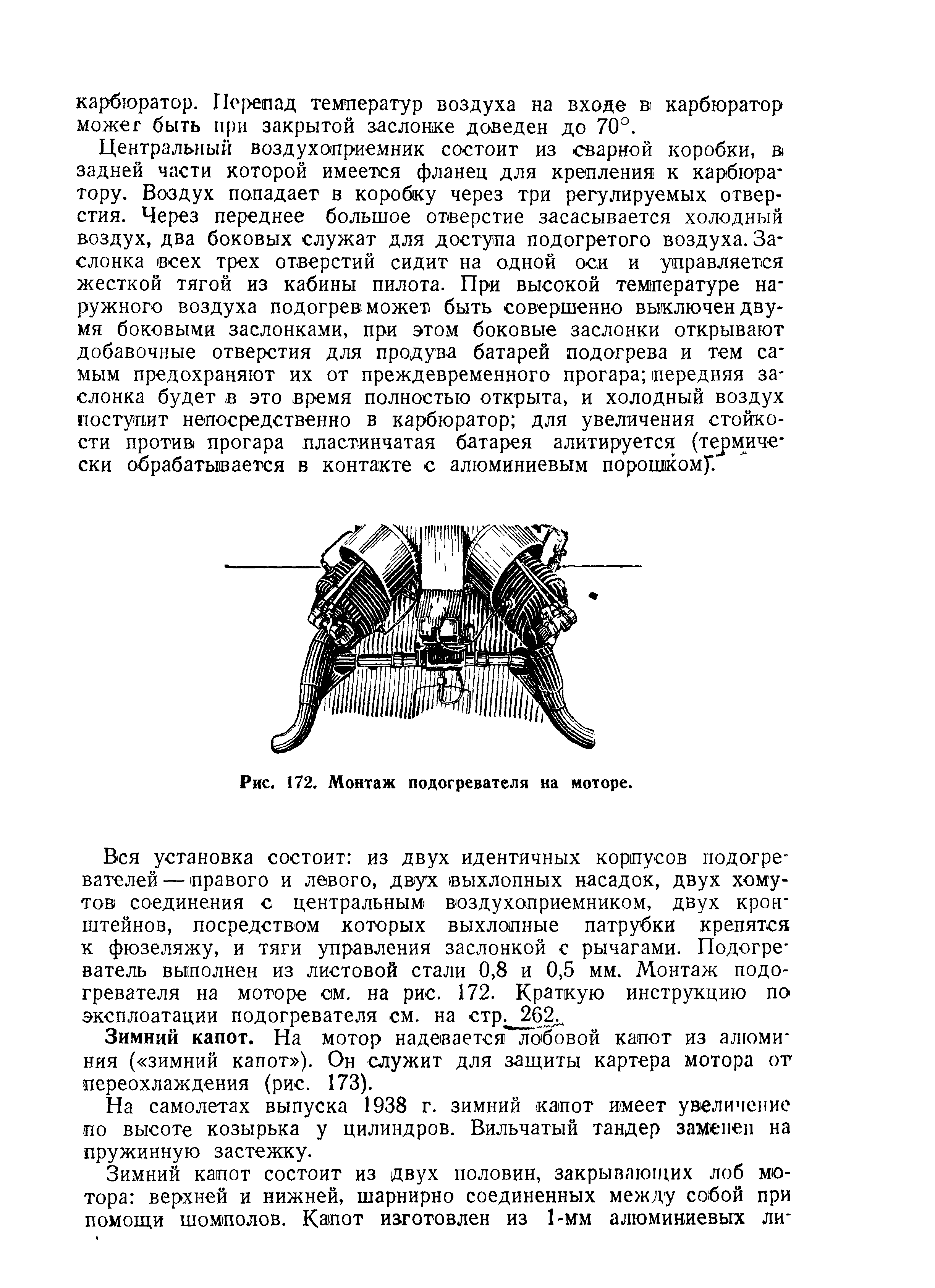

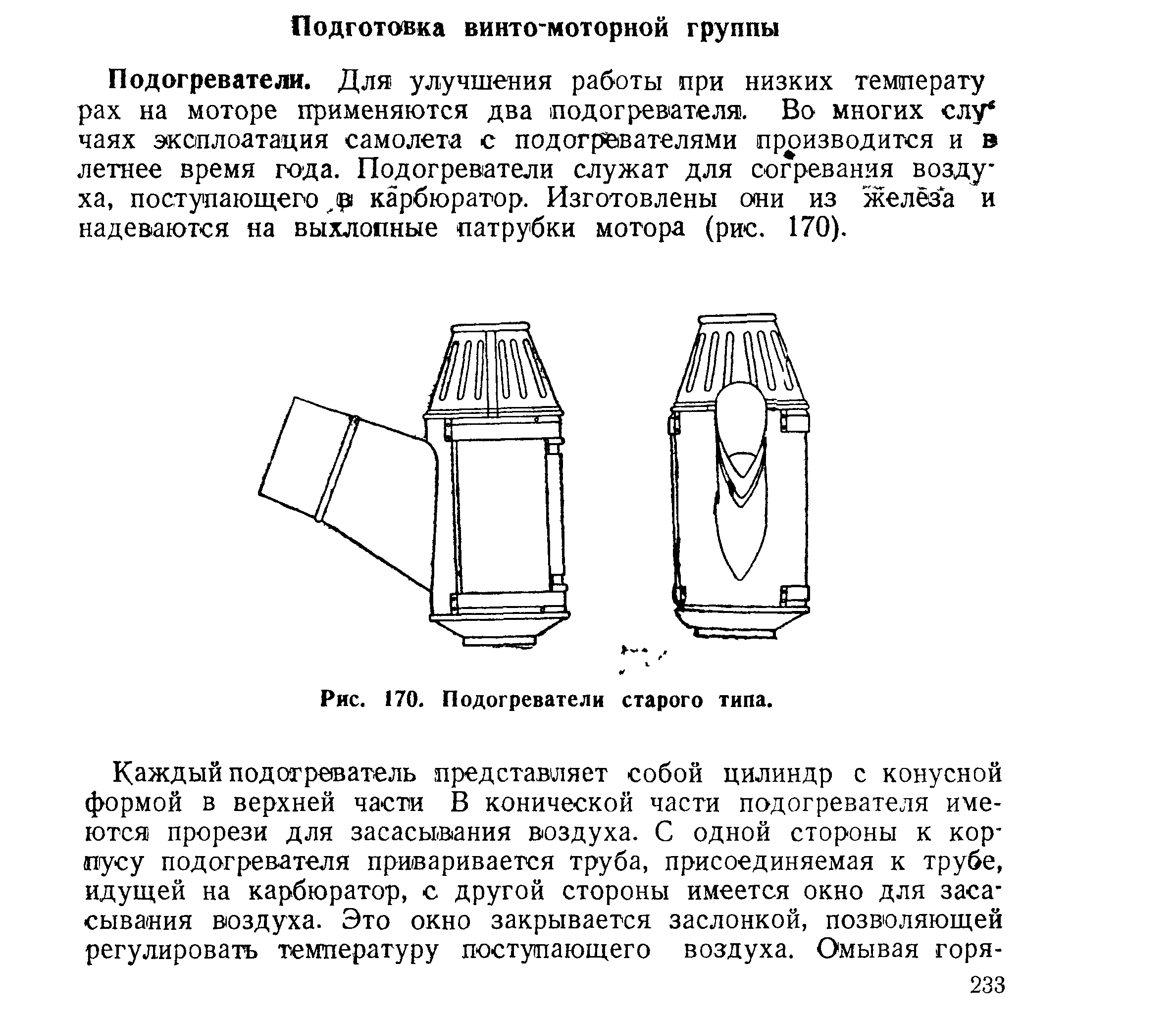

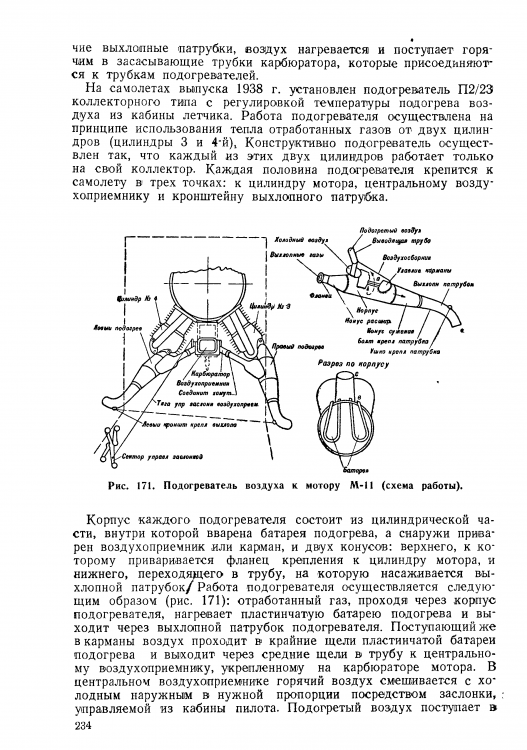

На самолетах выпуска 1938 г., в связи с установкой нового по-
догревателя, регулируемого из кабины пилота и ученика, на секто-
рах установлен, кроме трех имевшихся рычагов газа, опережения! и
высотного корректора, четвертый рычаг, регулирующий положение
заслонки подогревателя. Этот четвертый рычаг, головка которого
окрашена в черный цвет, стоит на месте высотного корректора, ры-
чаг же высотного корректора удлинен и поставлен за рычагом
подогрева.
На верхних концах рычагов прикреплены деревянные шарики (из
м и мы) для удобства накладывания руки при работе сектором. Для
упрощения работы рычагами шарики окрашиваются в разные цве-
та согласно приводимой таблице.

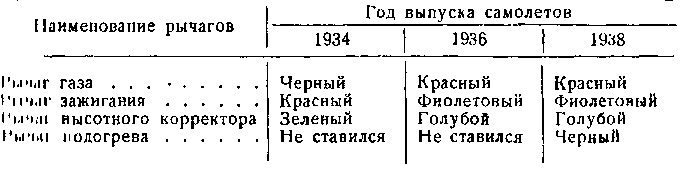

Окраска шариков рычагов самолета У-2 разных годов выпуска



Ещё интересный момент с какого года начали шарик рычага газа красить в жёлтый цвет ???

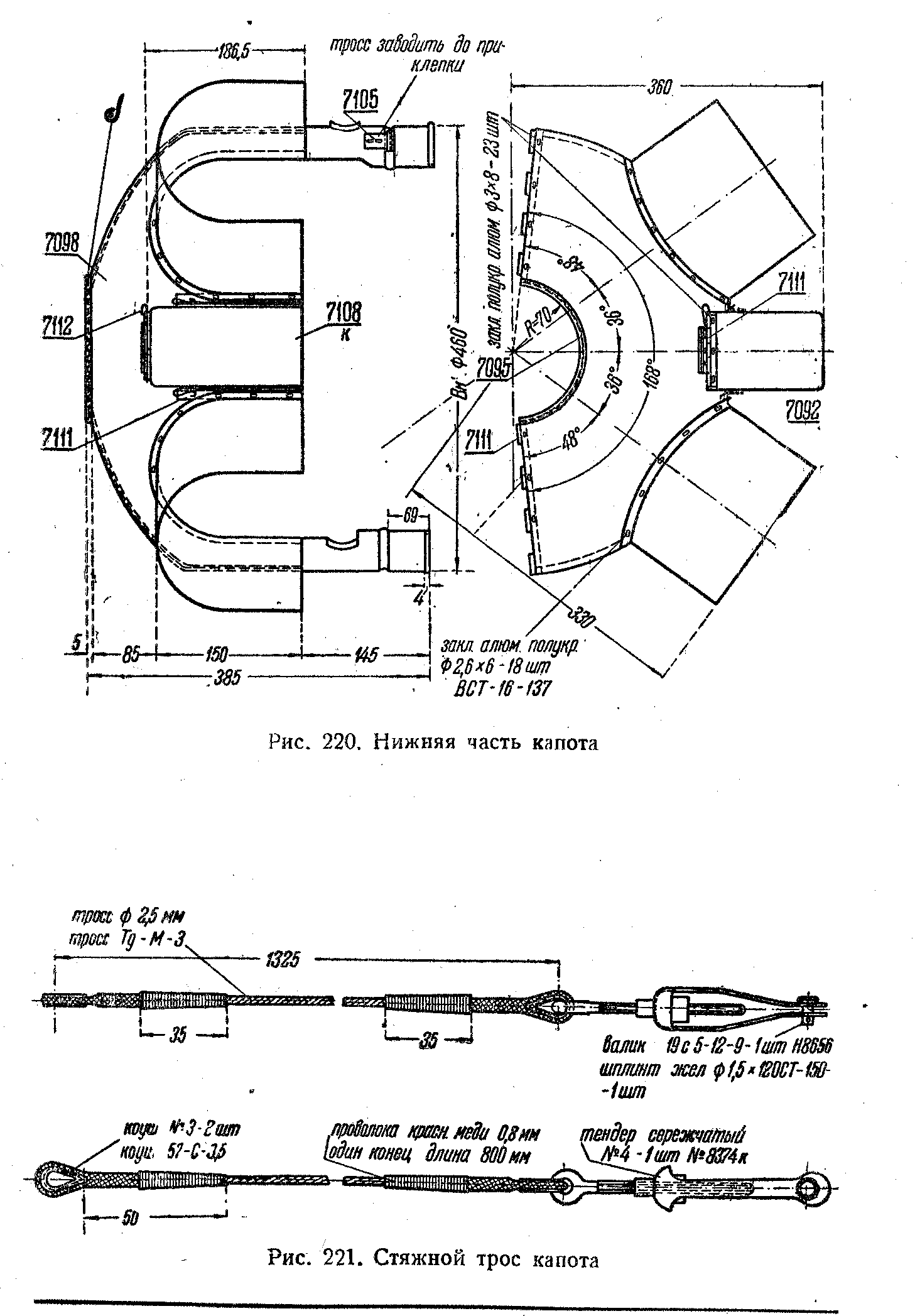

Альбом Самолёт Поликарпов-2 ДОСААФ Москва 1952г.

И как раз в этом альбоме указано расположение секторов.



Верхний длинный рычаг: Сектор нормального газа - Жёлтый

Нижний рычаг: Сектор высотного корректора - Голубой

Верхний средний рычаг: Сектор подогрева - Чёрный



Тоже самое по цветам и в книге Самолет ПО-2ВС ОБОРОНГИЗ 1946г.







[JGr8_Max-73]

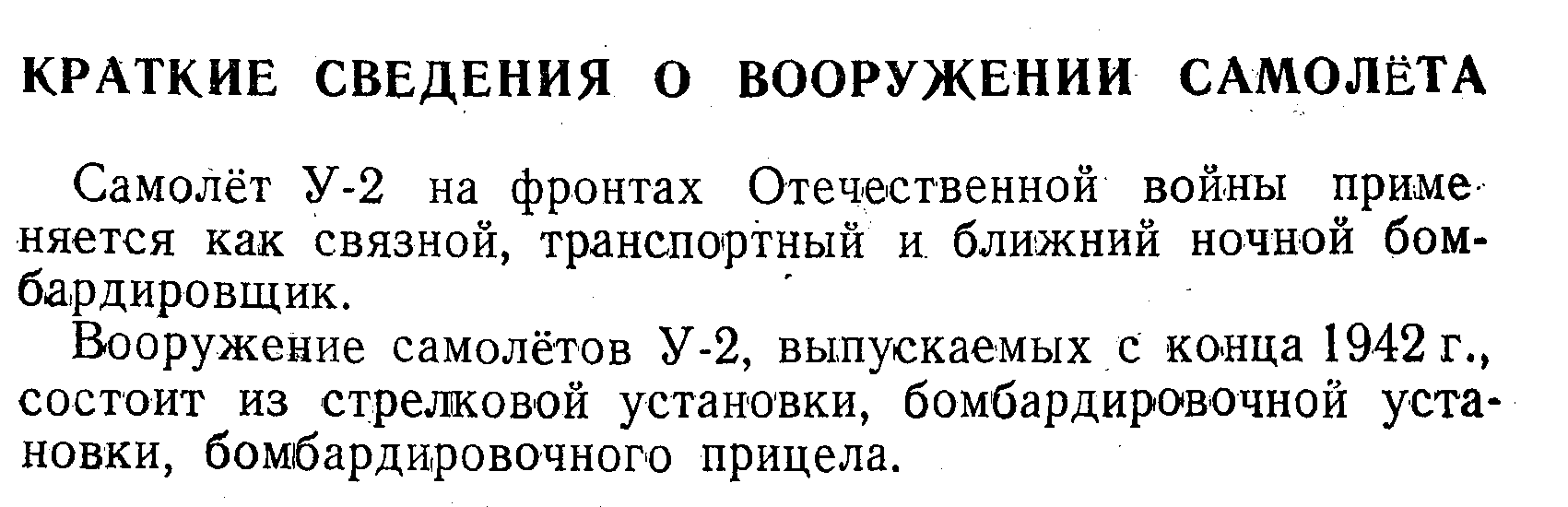

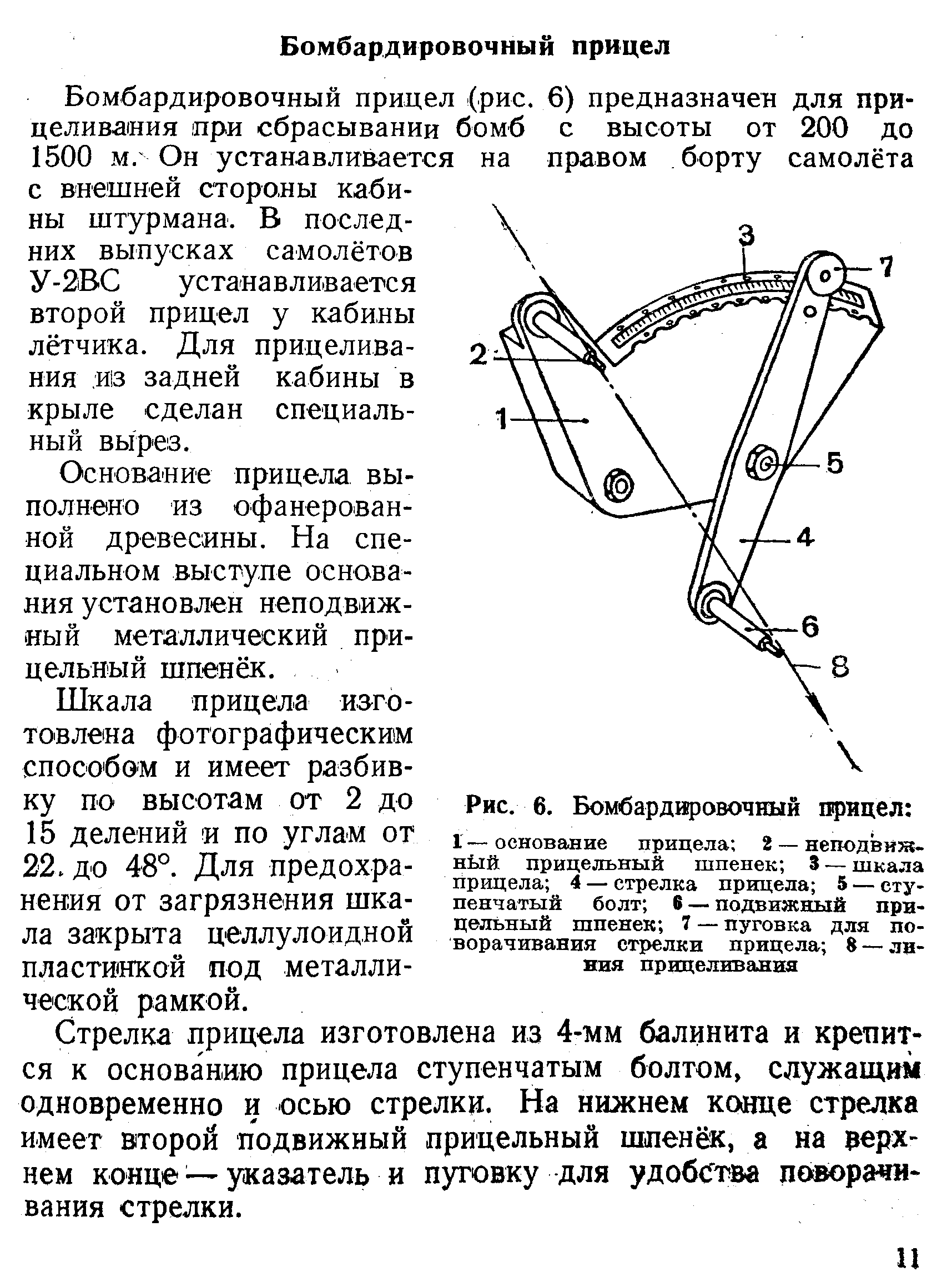

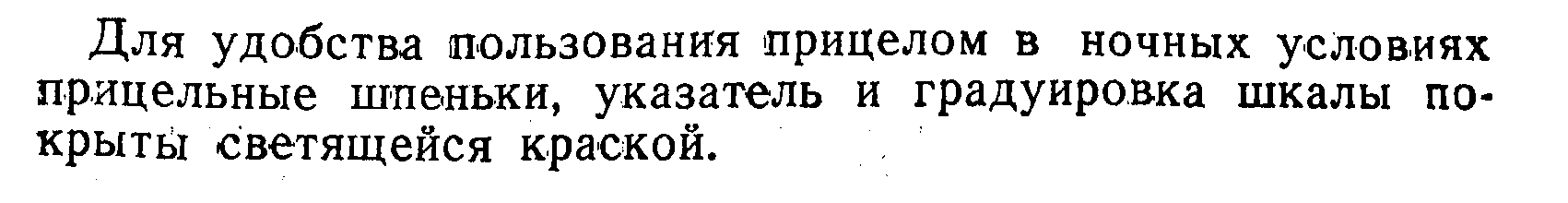

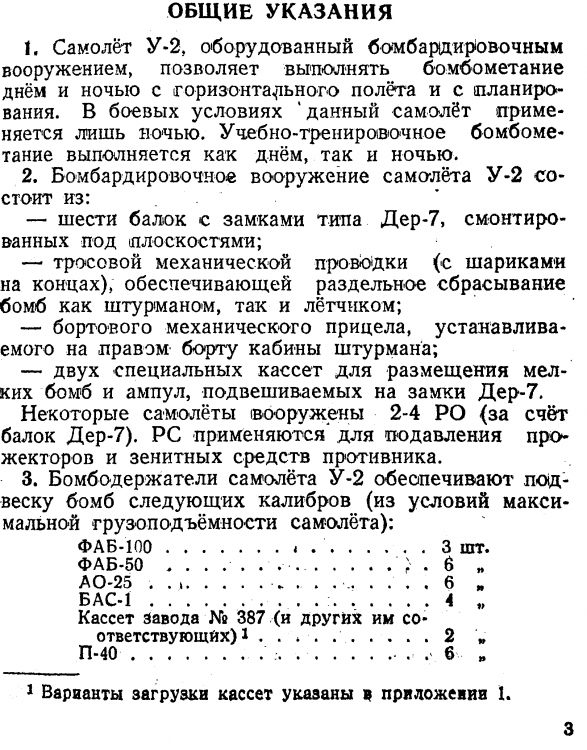

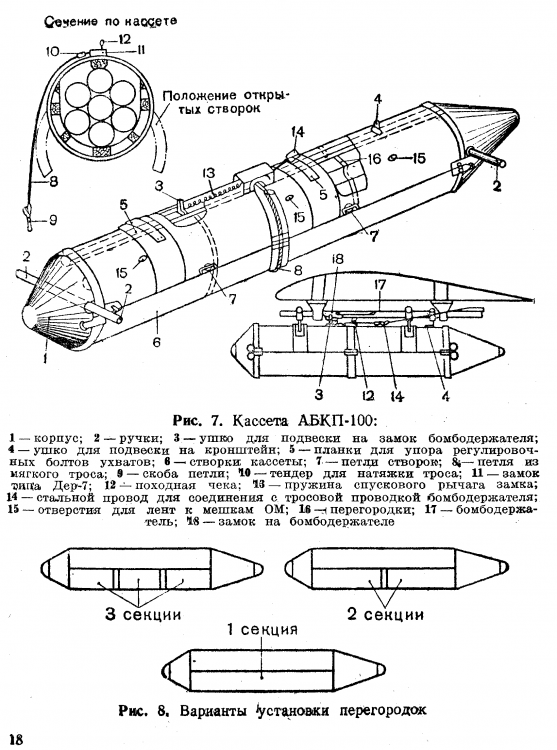

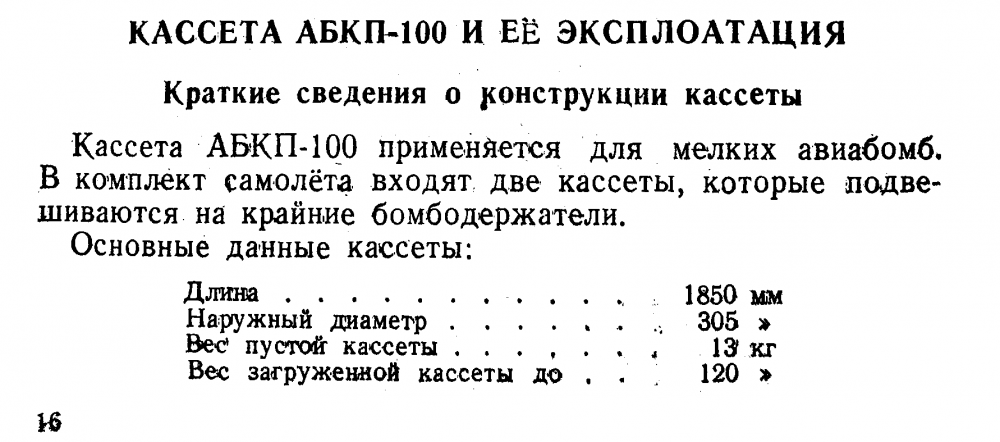

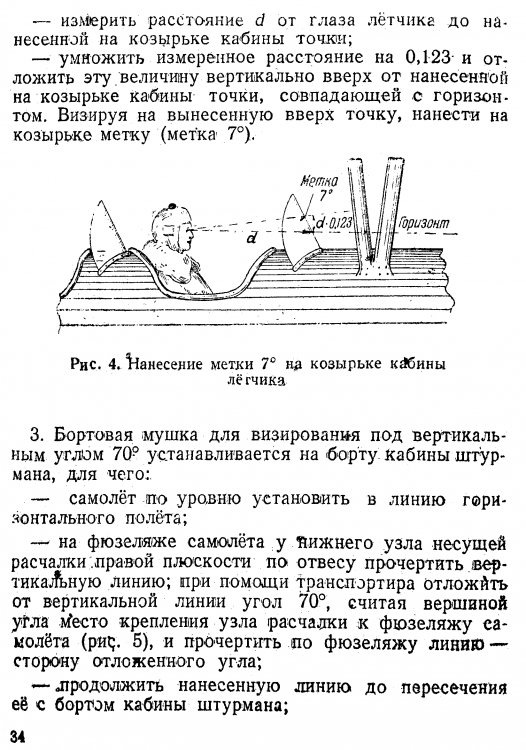

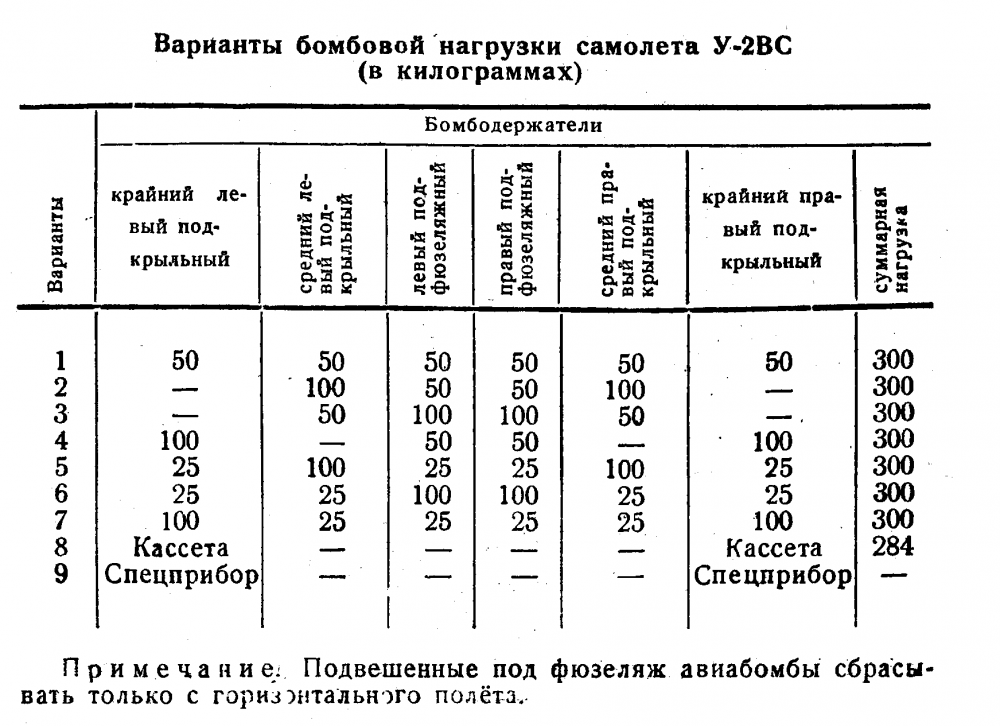

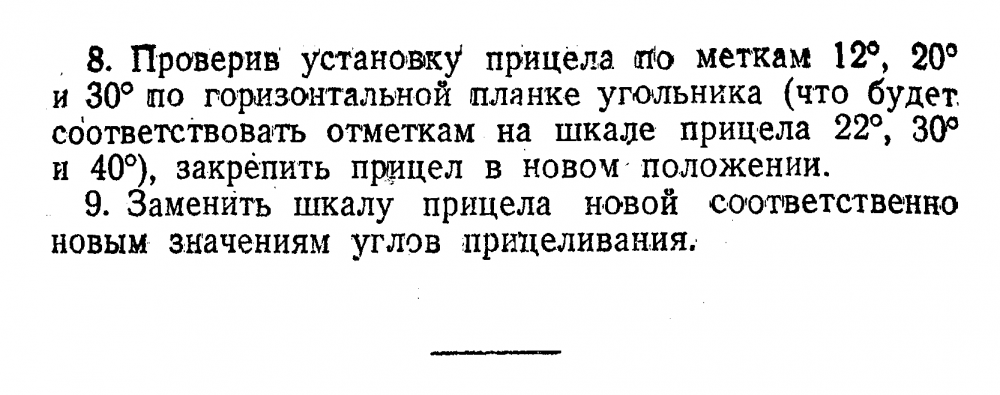

УВВСКА Вооружение Самолета У-2ВС

инструкция по эксплоатации 1943г.

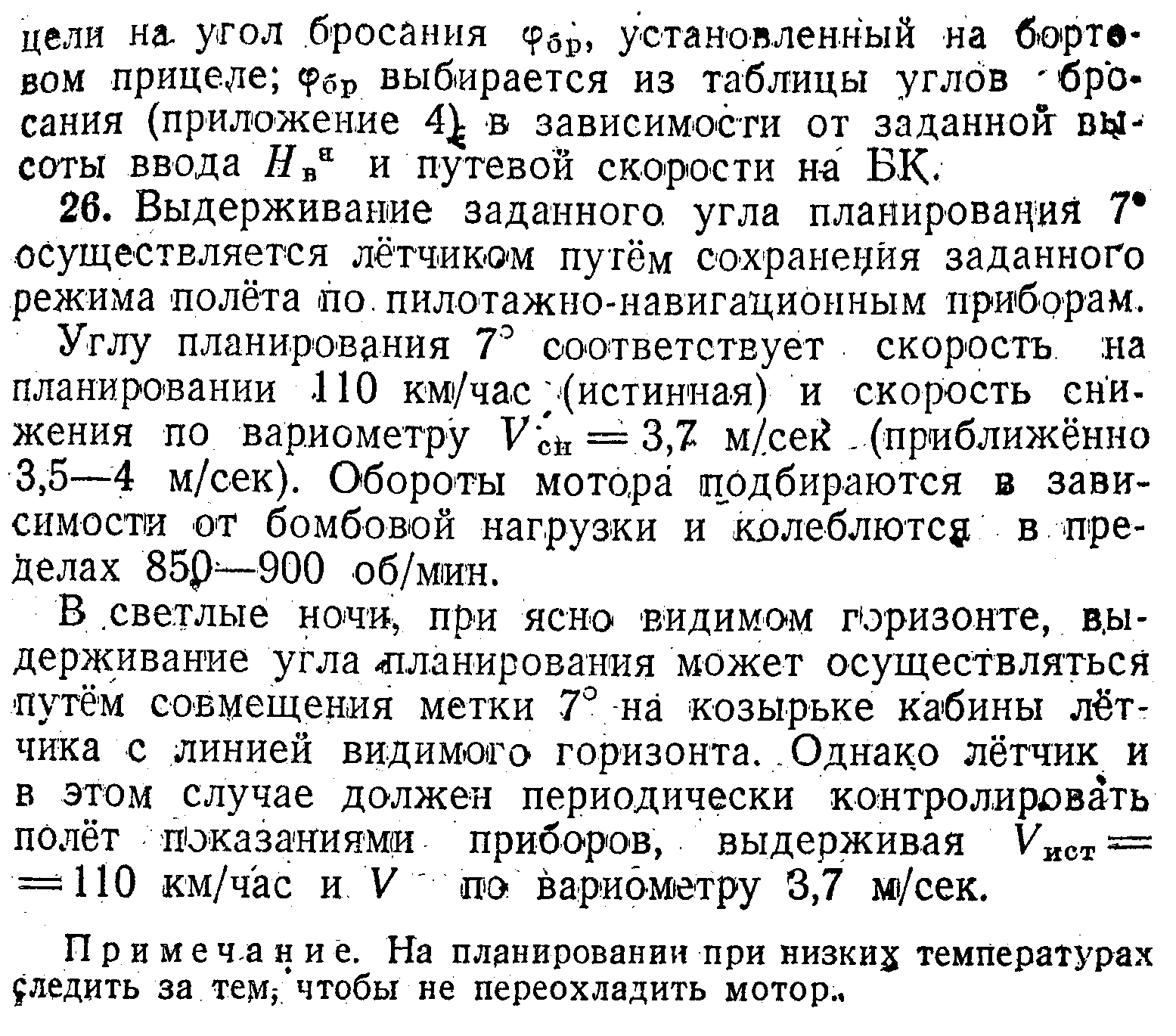

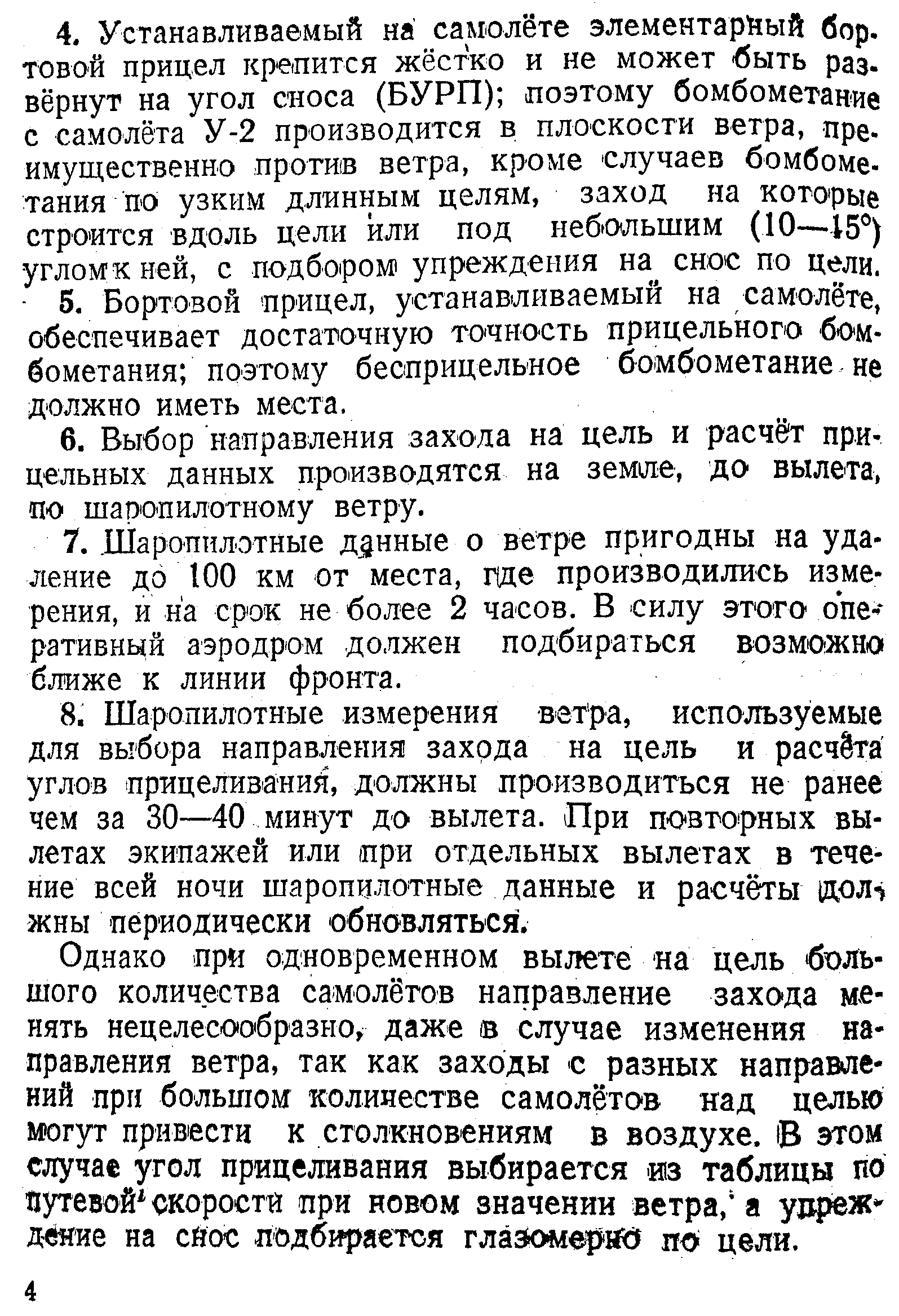

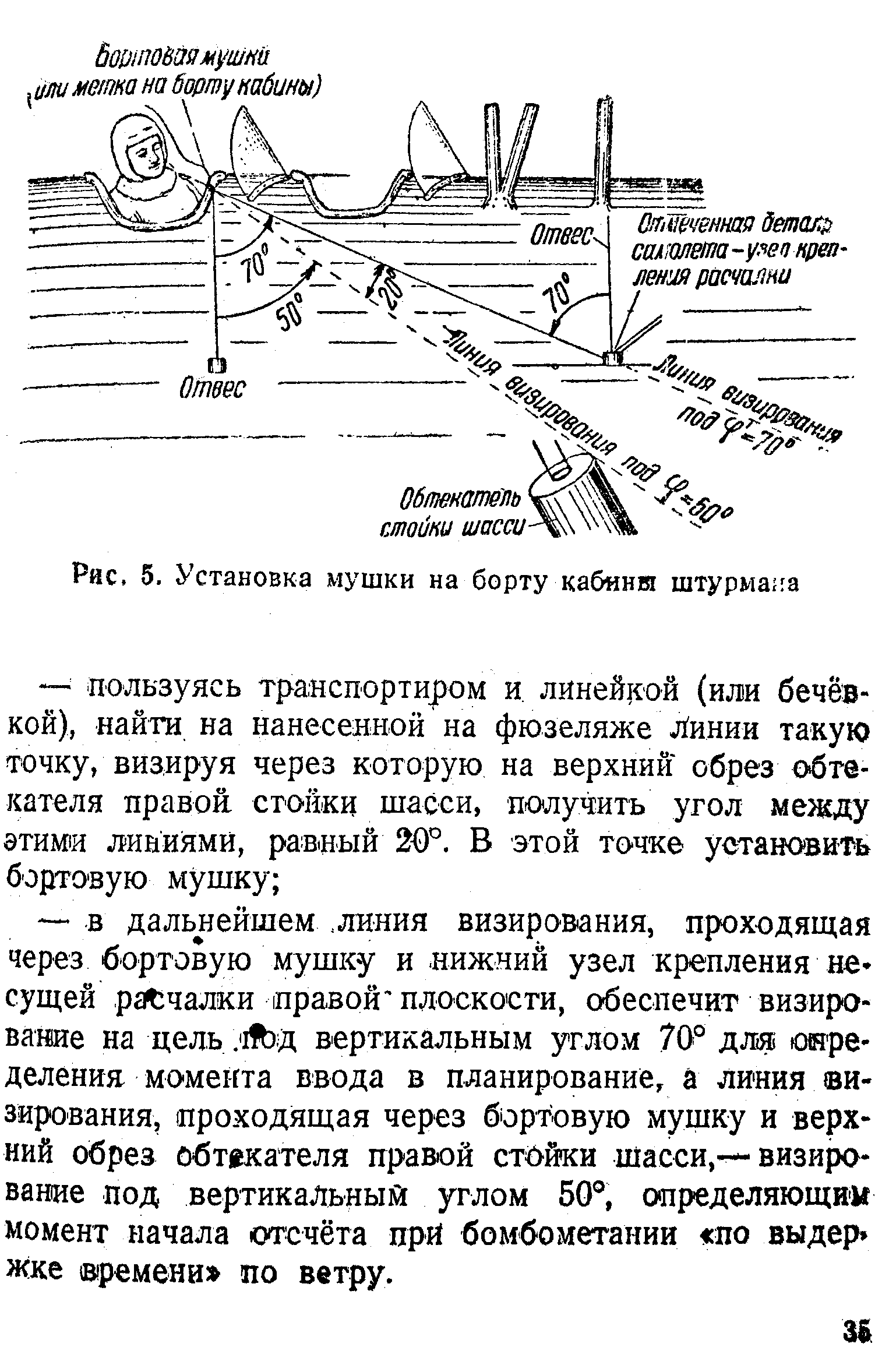

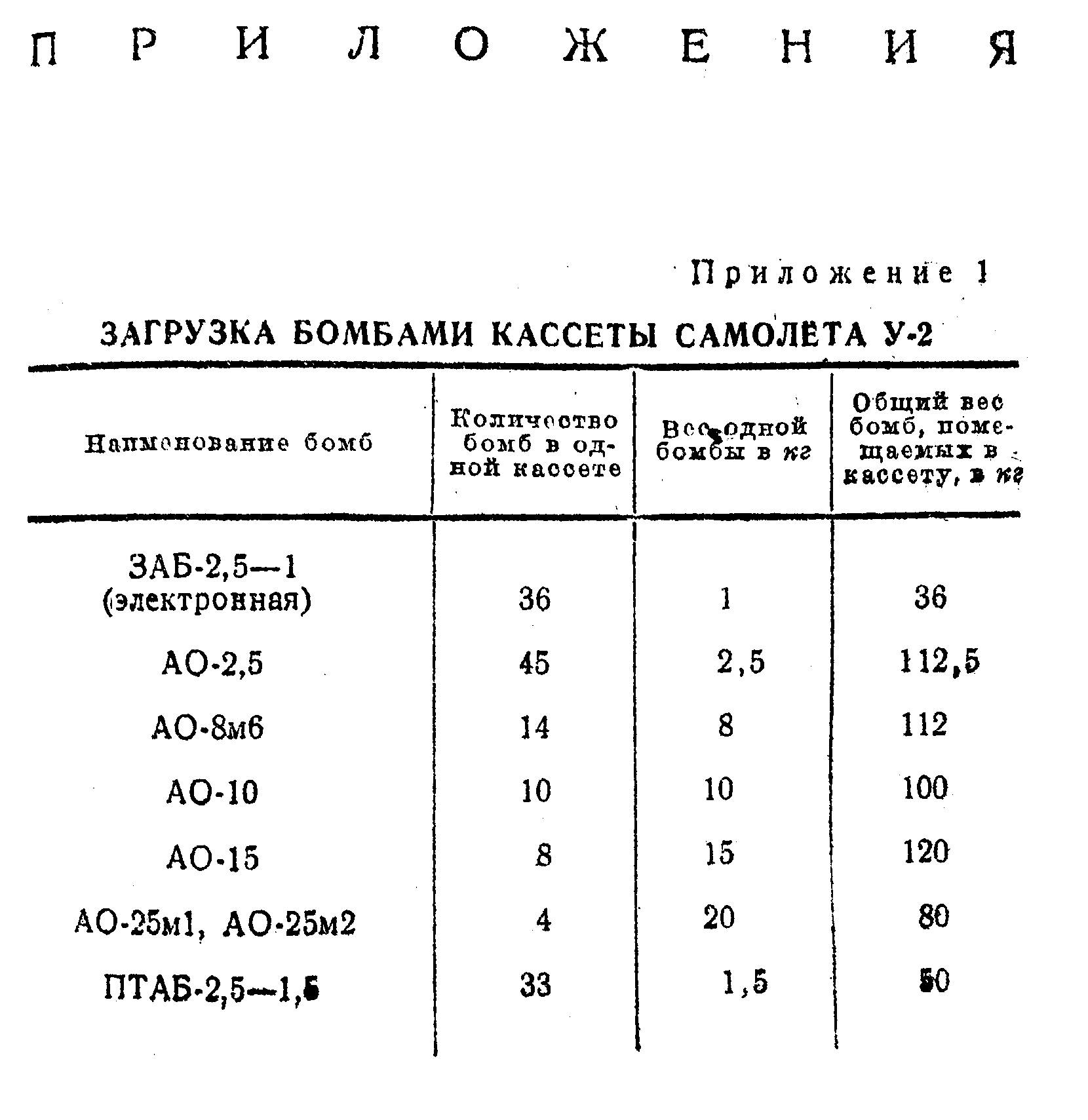

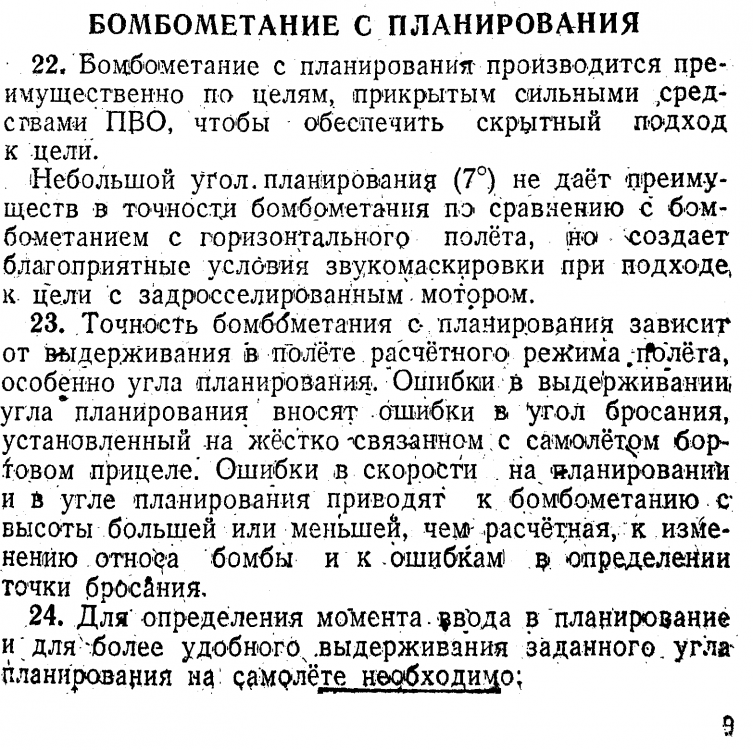

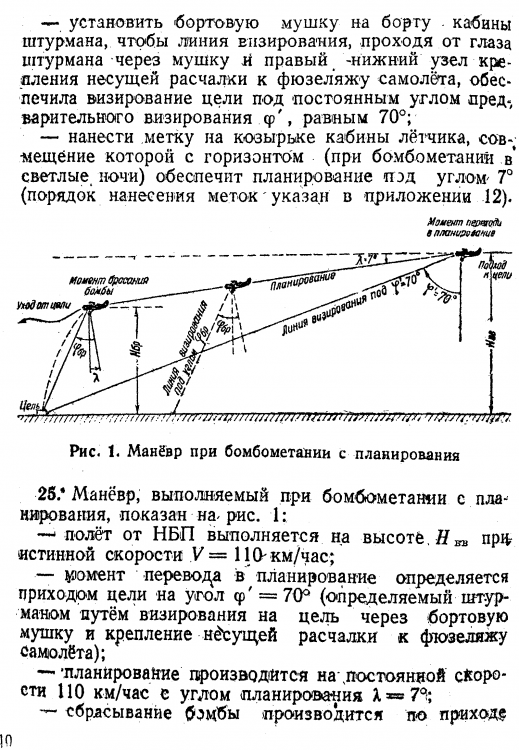

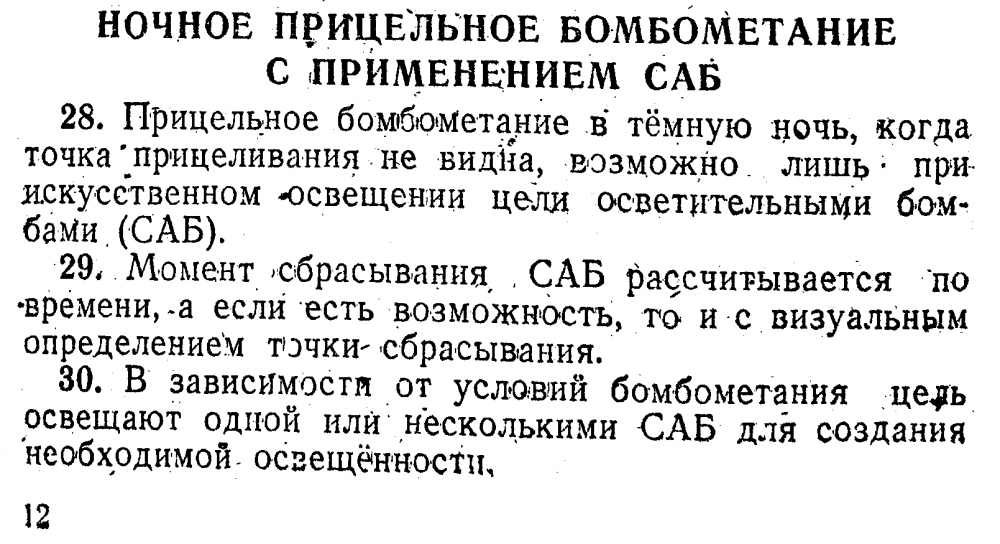

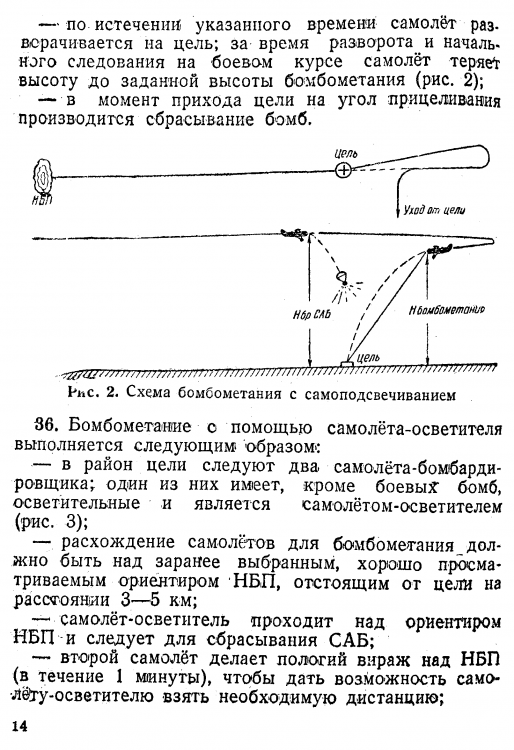

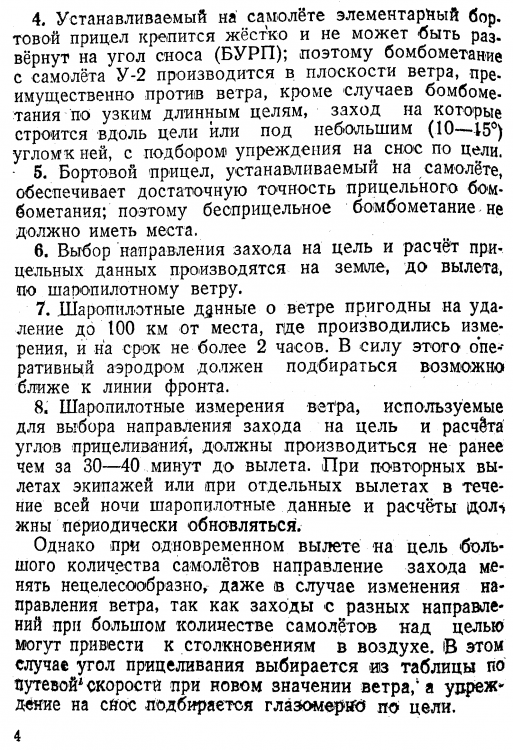

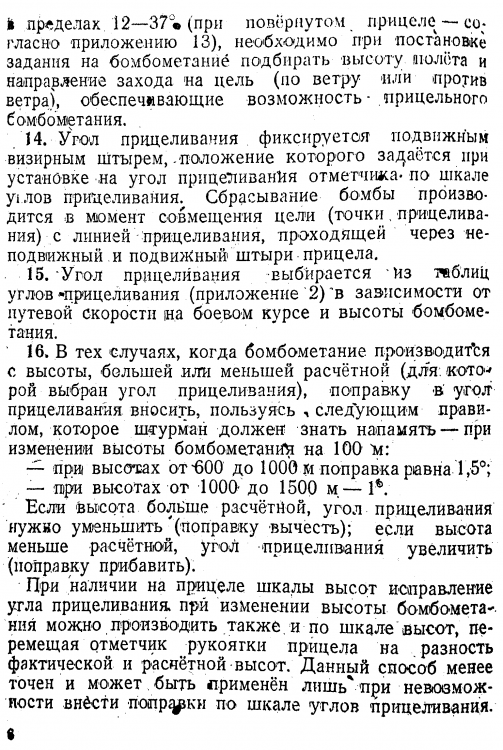

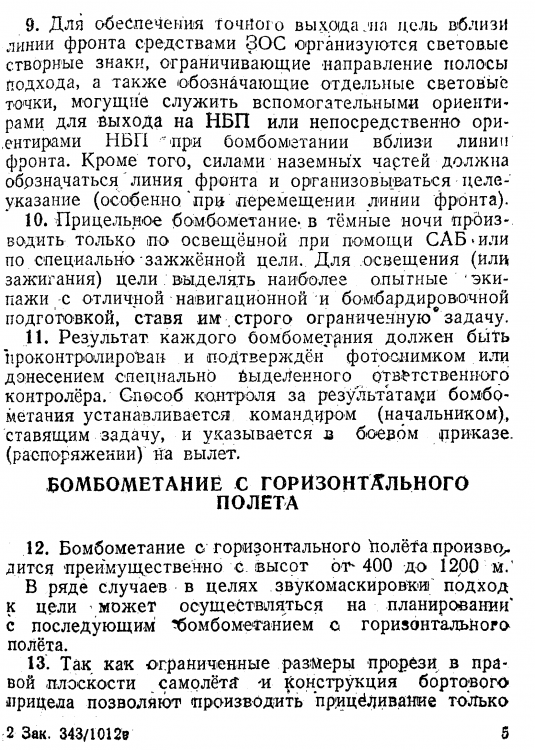

УВВСКА Инструкция по бомбометанию с самолета У-2   1944г.



И т.д.

И т.д.

И т.д.

И т.д.



[JGr8_Max-73]

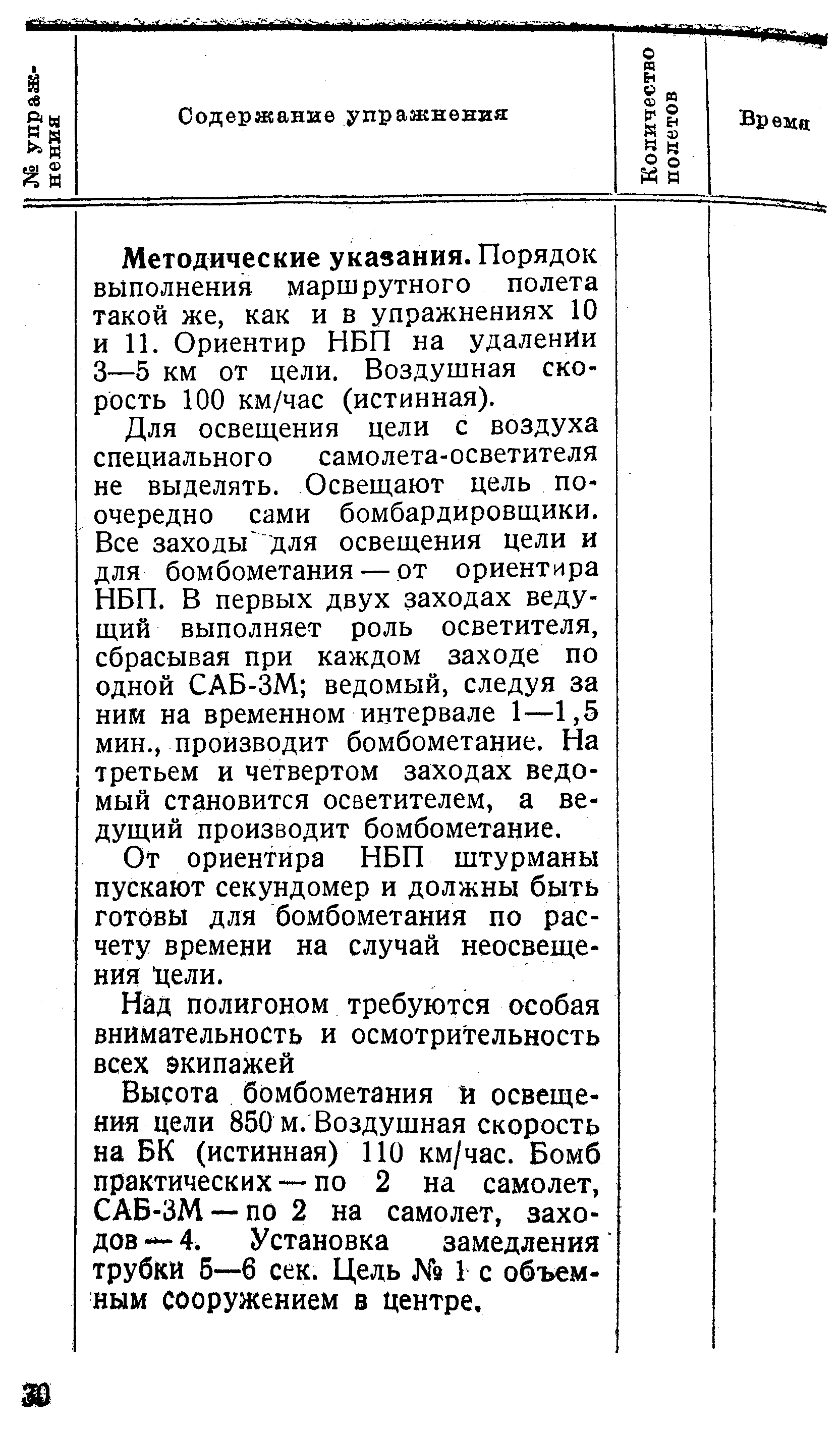

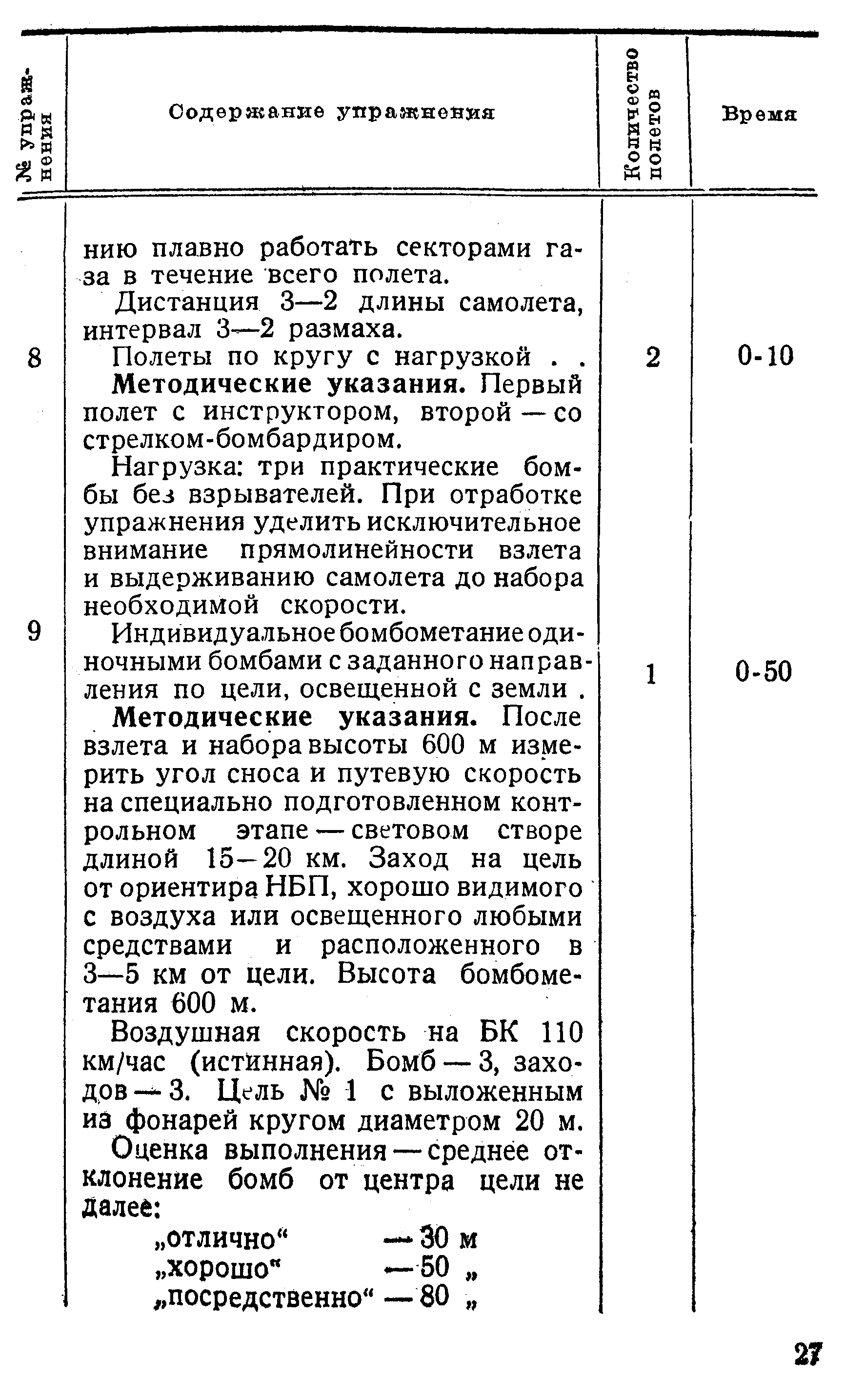

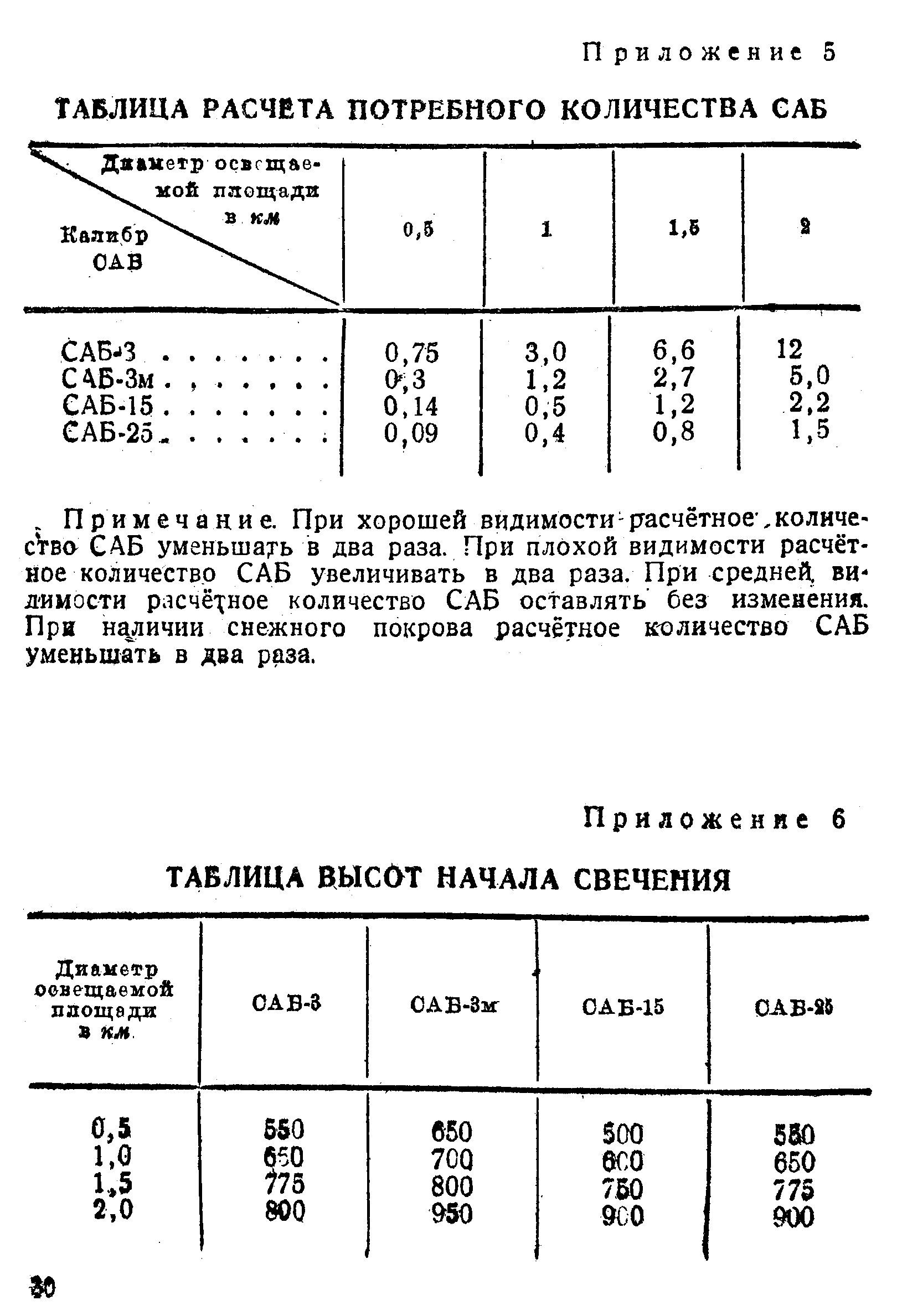

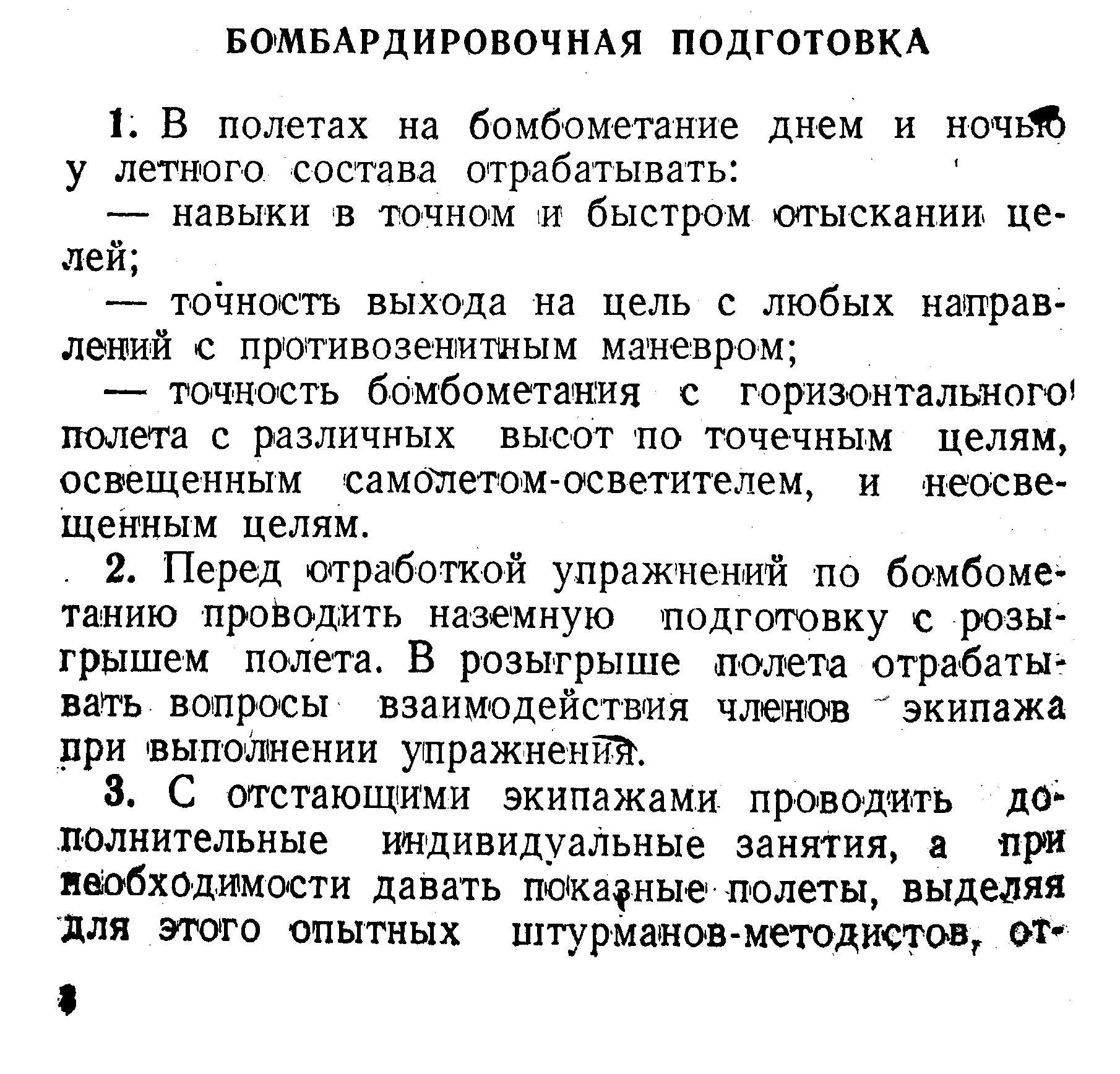

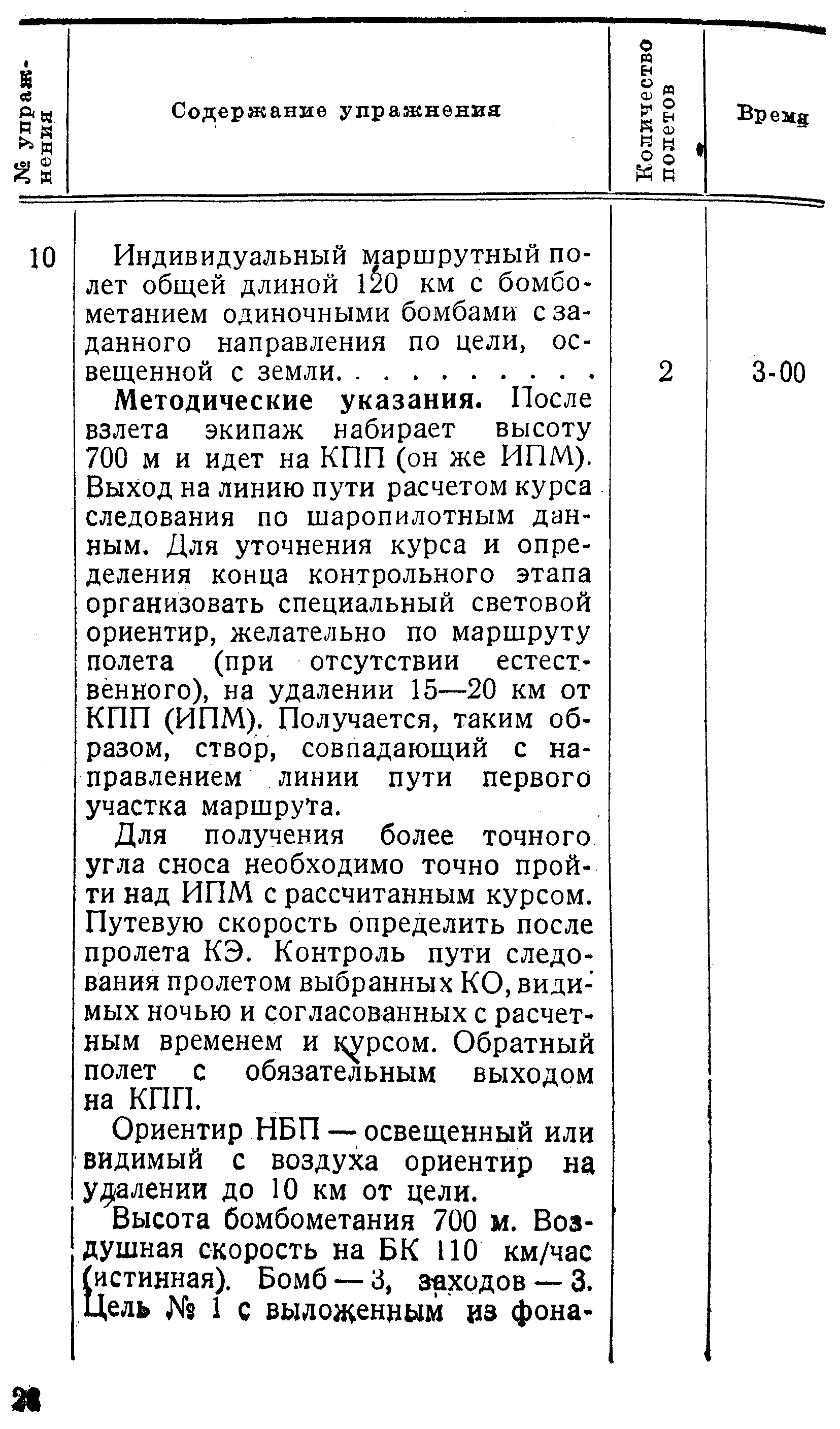

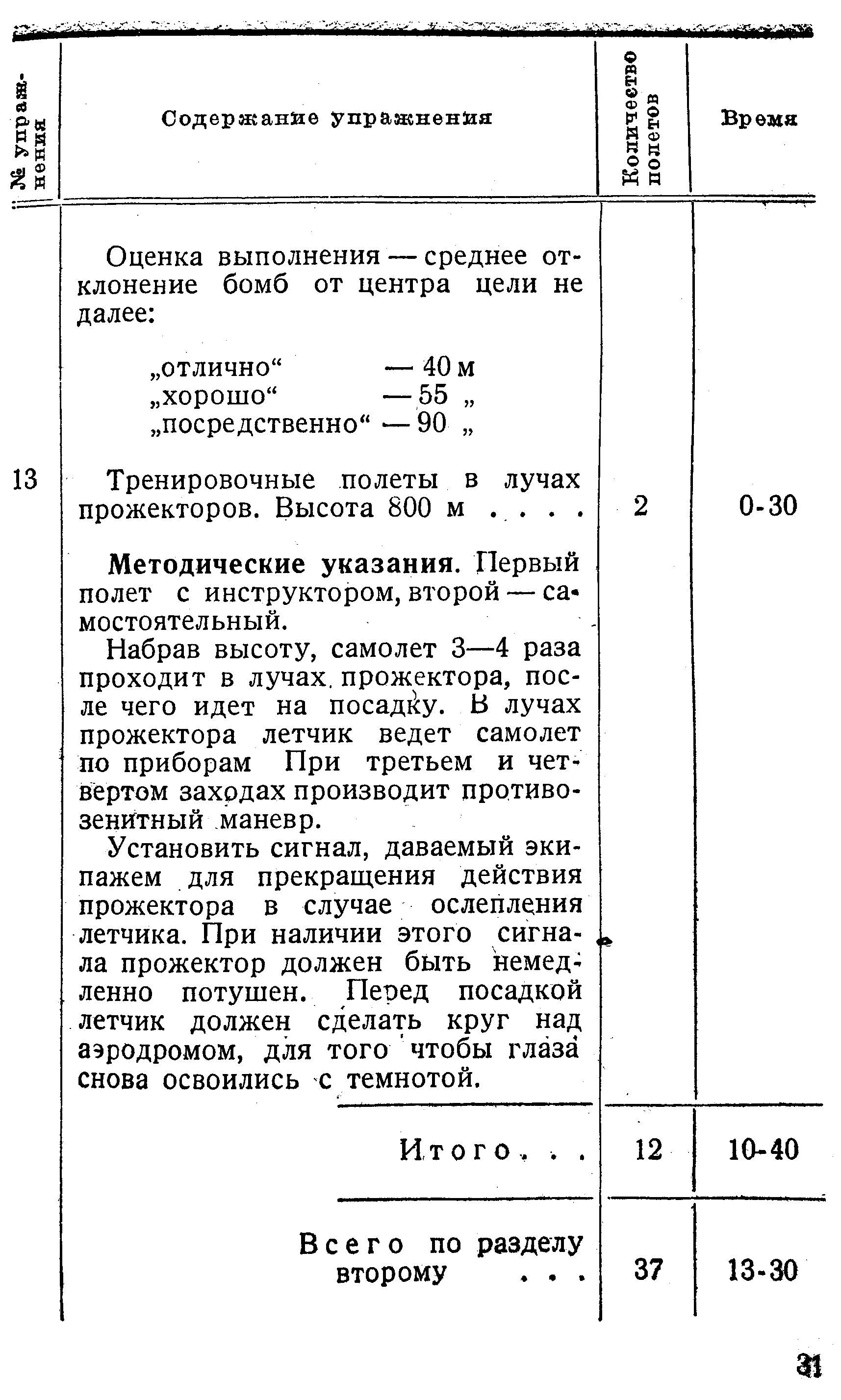

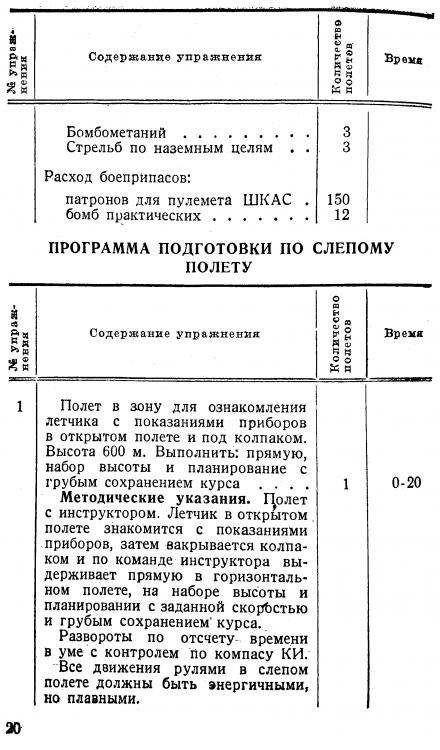

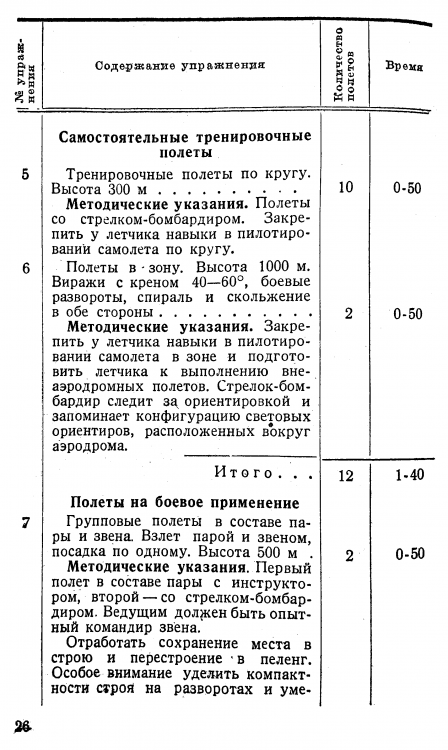

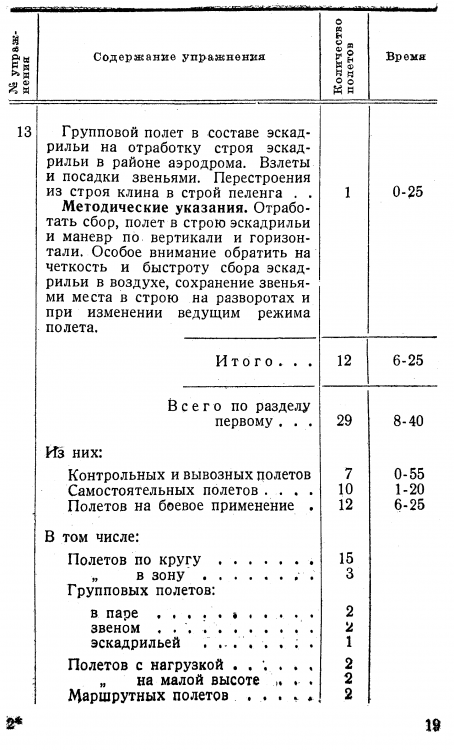

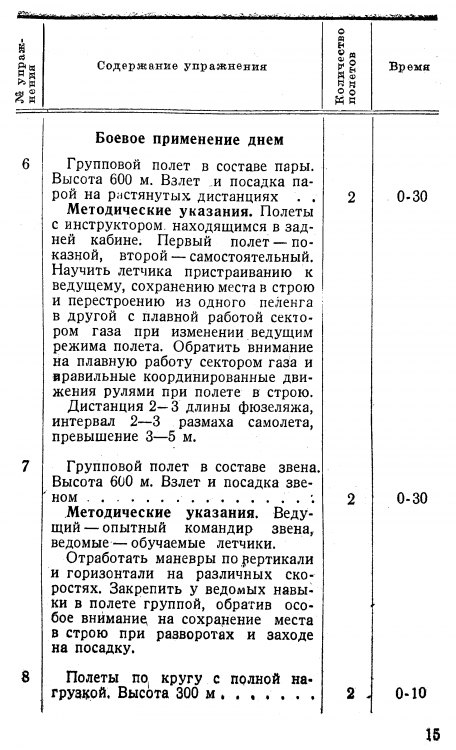

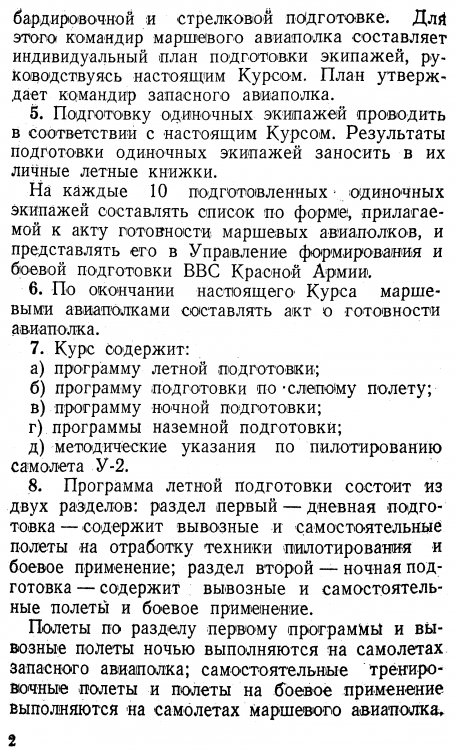

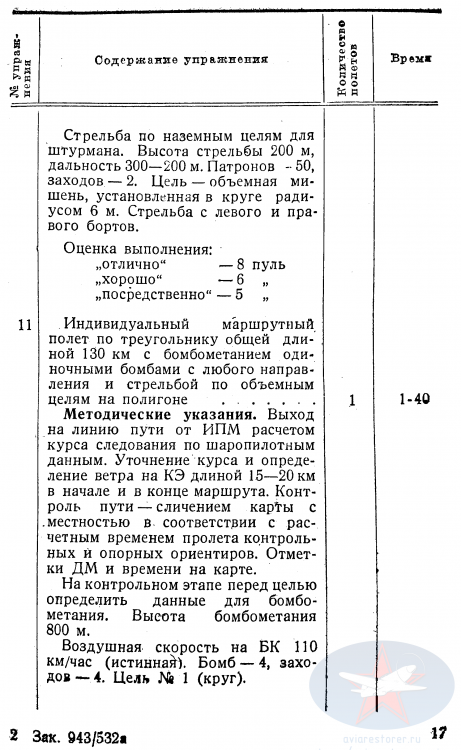

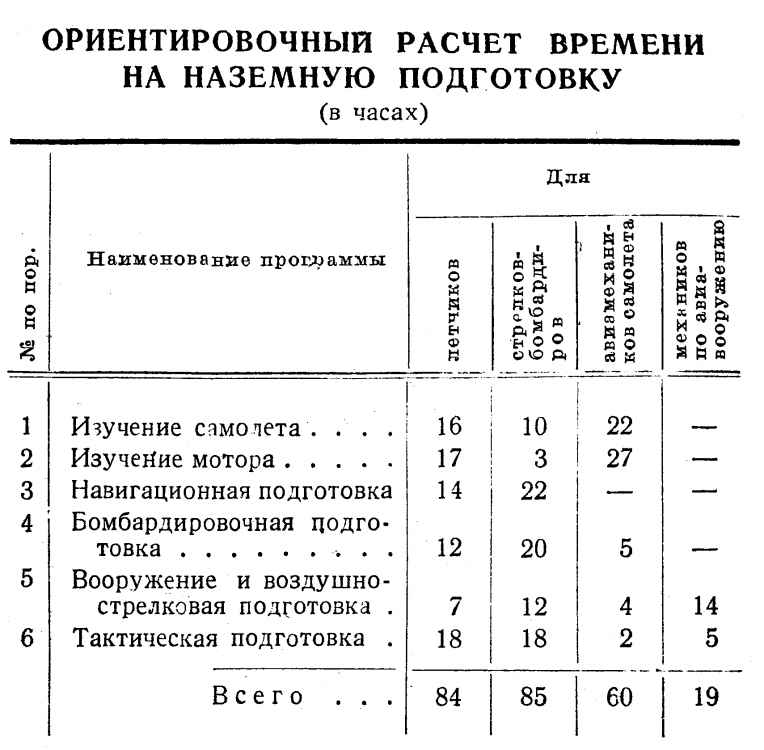

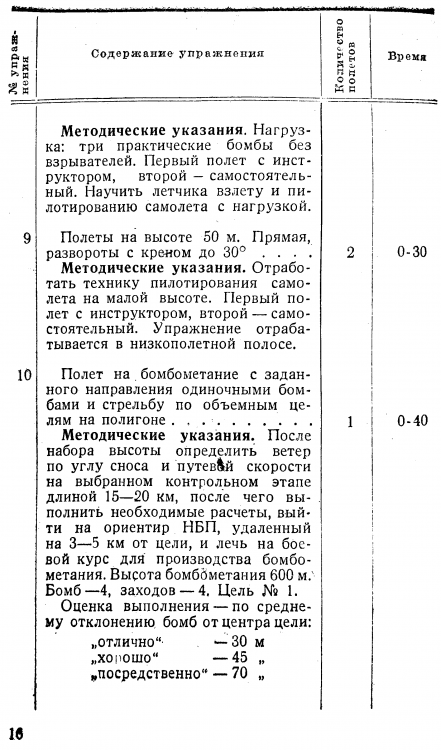

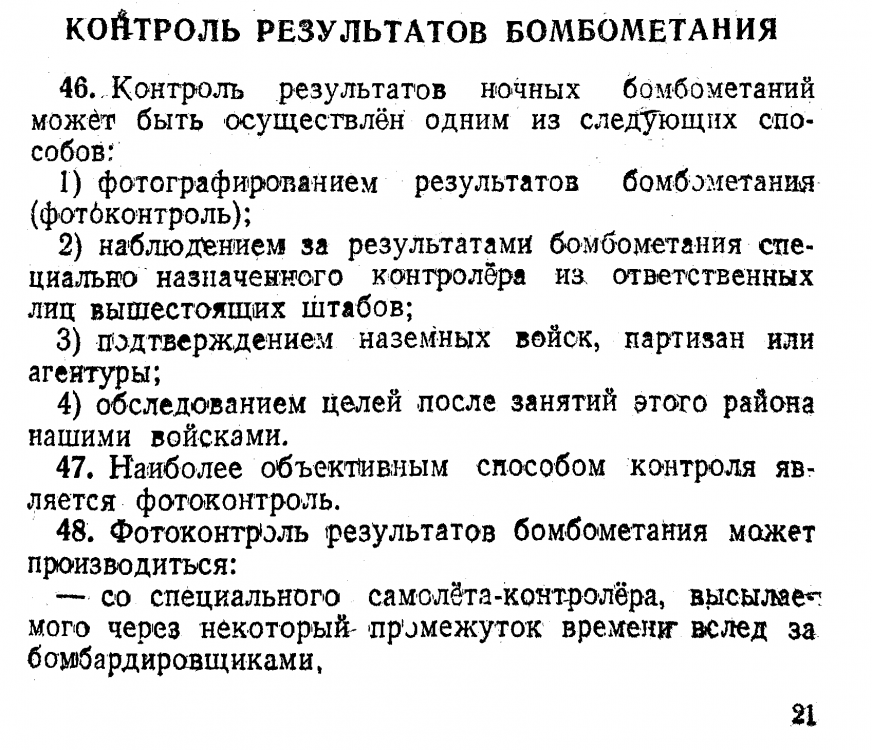

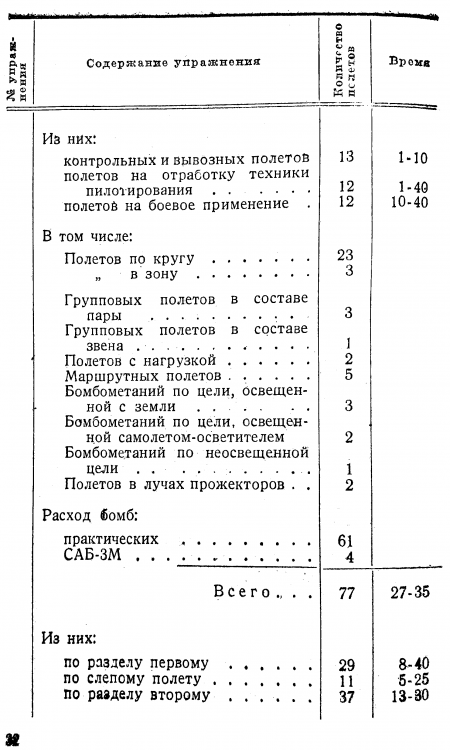

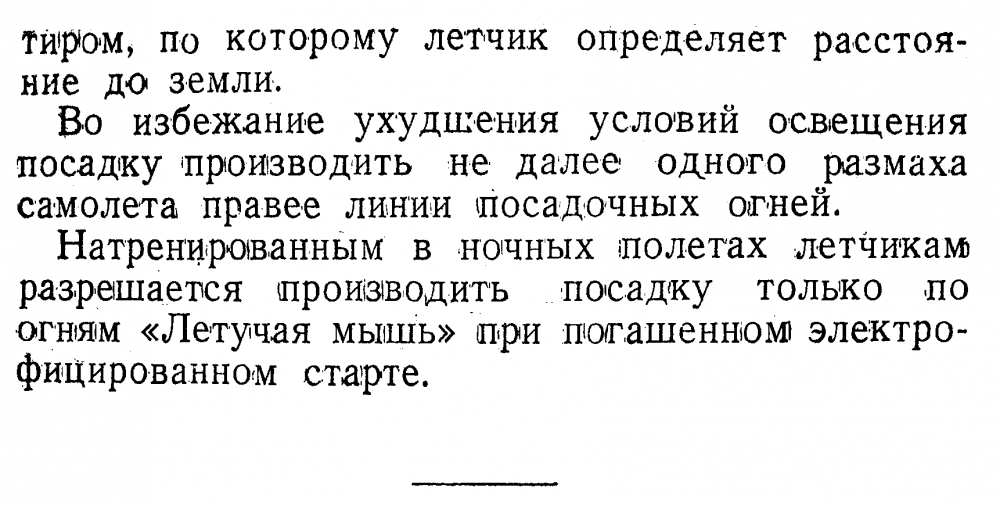

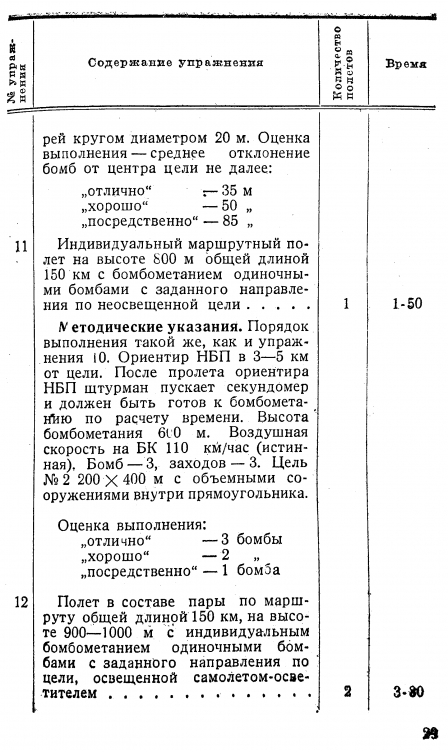

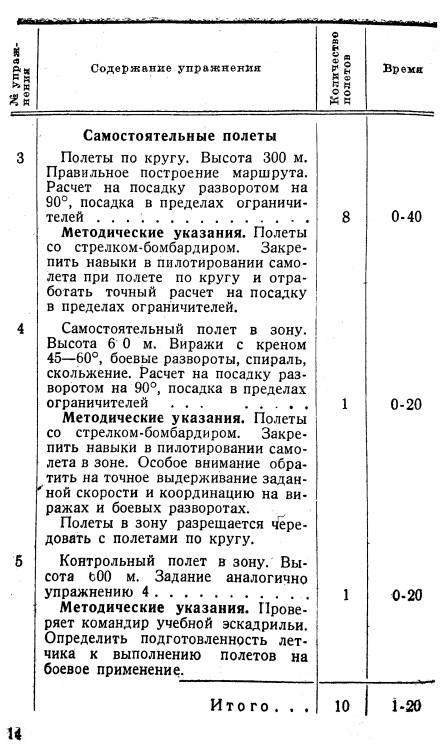

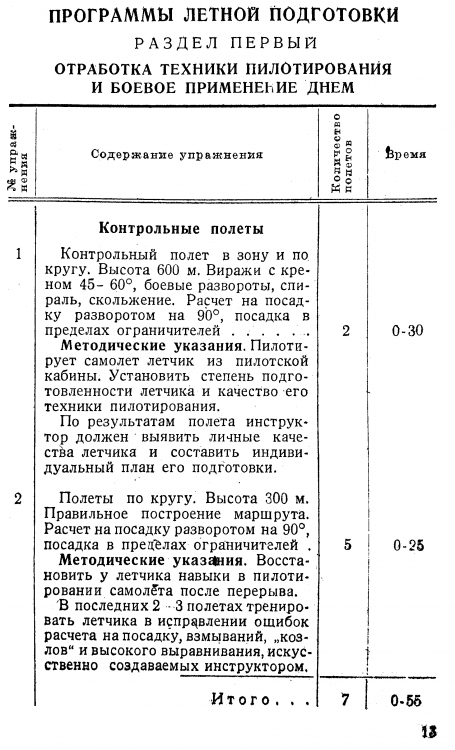

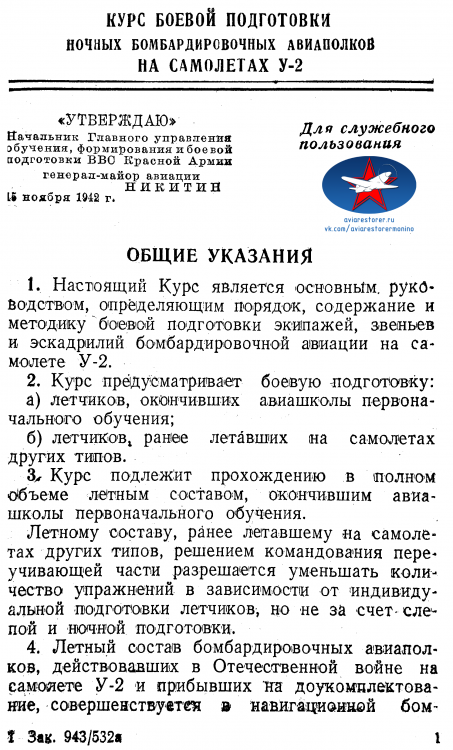

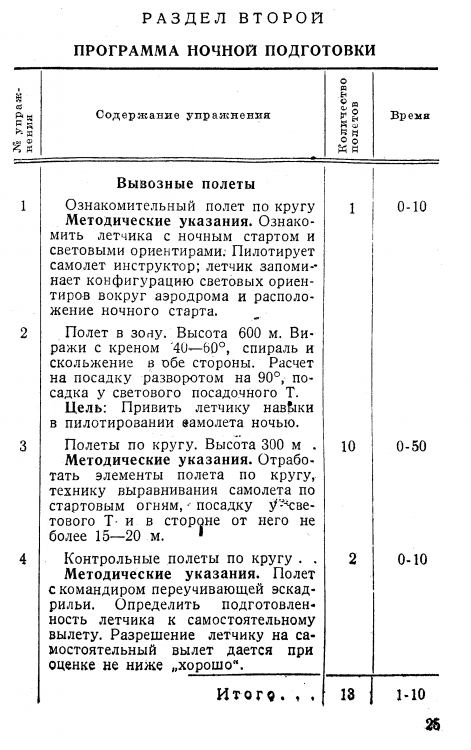

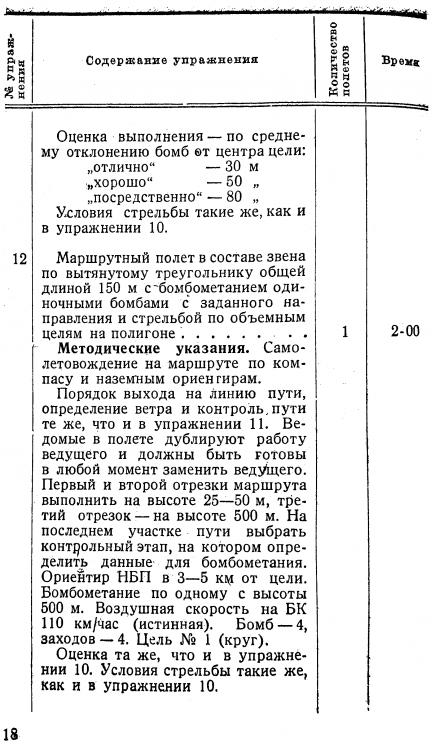

УВВСКА    КУРС БОЕВОЙ ПОДГОТОВКИ ночных бомбардировочных авиаполков НА САМОЛЕТАХ У-2  1942г.



И Т.Д,

И Т,Д.



И Т.Д.



И Т.Д.

И Т.Д.

И Т.Д.

[DeadlyMercury]

Скиньте лучше в виде пдф или архива - а не в виде длинной простыни скриншотов...

[JGr8_Max-73]

В этой ветке чуть ранее есть все ссылки на эти документы...

[JGr8_Max-73]

32 минуты назад, DeadlyMercury сказал:

Скиньте лучше в виде пдф или архива - а не в виде длинной простыни скриншотов...

Хотел с самого начала под спойлер выложить, но не получается, пришлось простынёй, сильно не ругайте,,,,

[DeadlyMercury]

2 часа назад, JGr8_Max-73 сказал:

В этой ветке чуть ранее есть все ссылки на эти документы...

о_О тогда зачем вы их дублируете в такой изощренной манере?)

[JGr8_Max-73]

Пройдёмся по секторам управления мотором. II часть.

Ещё одна книжка показывает управление секторами мотора: Польская SAMOLOT CSS13 Jnstrukcia dla pilotow 1952г. c мотором М 11Д.   Он же По-2

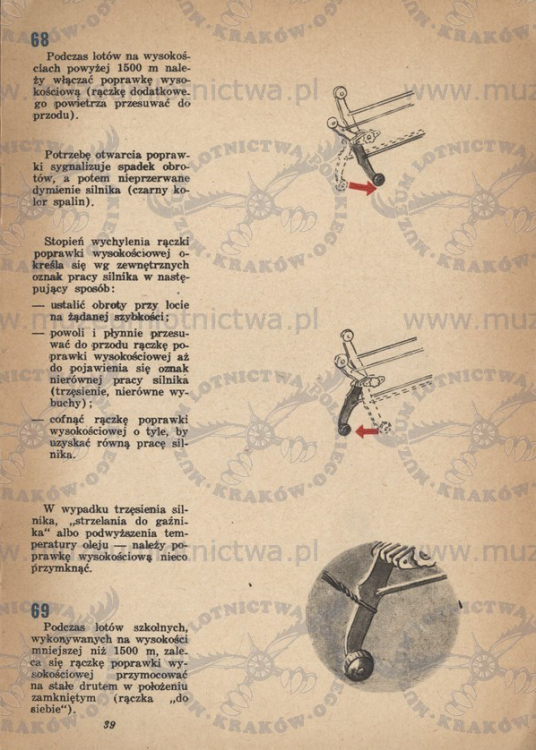

68

При полетах на высотах выше 1500 м необходимо включить высотный корректор. (дополнительная ручка  корректора для перемещения воздуха вперед).



Необходимость открытия поправки сигнализирует о снижении оборотов, а потом непрерывный дым двигателя. (черный цвет выхлопных газов-копоть).



Степень наклона ручки регулировки высотного корректора определяется по внешним признакам работы двигателя следующим образом:
- установить обороты при полете на заданной скорости;
- медленно и плавно перемещайте ручку высотного корректора вперед до появления признаков неравномерной работы двигателя. (тряска, детонация).

- откиньте ручку регулировки высотного корректора на столько, чтобы получить равную работу двигателя.



В случае тряски двигателя "хлопки в карбюраторе" или повышения температуры масла - следует немного закрыть высотный корректор.

69

Во время школьных полетов, выполняемых на высоте менее 1500 м, рекомендуется ручку управления высотным корректором фиксировать постоянно в закрытом положении (ручка на себя).









______________________________________________________________________________________________________________________________________________________________________________________

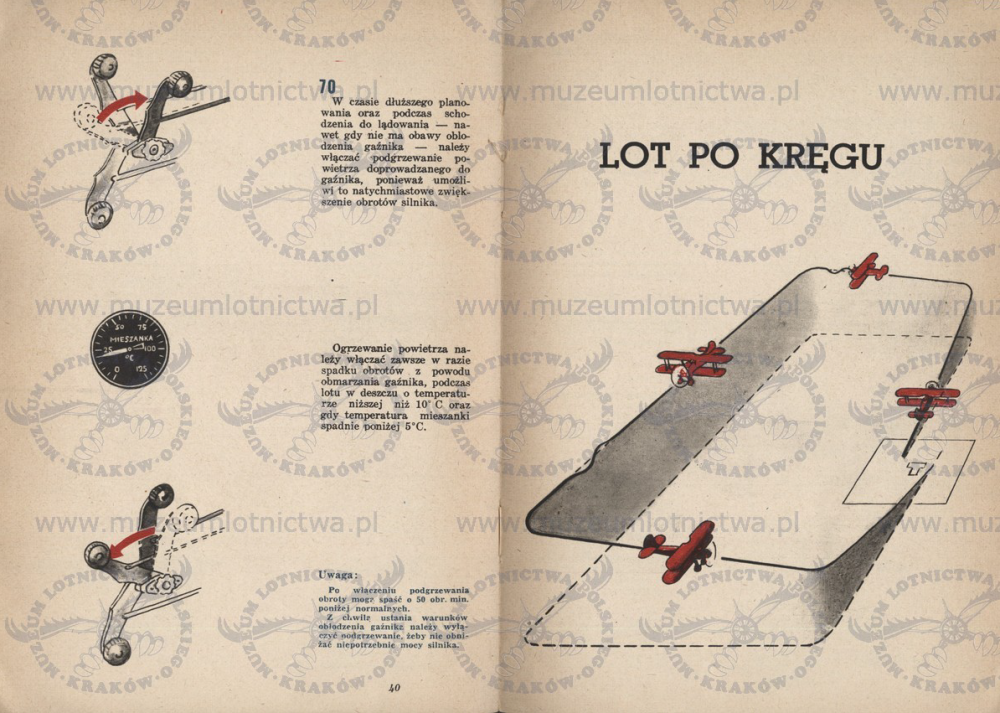

 70                                                                                                                                         ПОЛЁТ ПО КРУГУ

При длительном планировании и при спуске на посадку - даже когда нет проблем с обледенением карбюратора - следует включить подогрев воздуха подаваемого в карбюратор, так как это позволит немедленно увеличить обороты двигателя.



Всегда включайте обогрев воздуха в случае падения оборотов из-за замерзания карбюратора, при полетах под дождем с температурой ниже 10 C и при температуре смеси ниже 5 C.



Примечание:
При включении подогревателя обороты могут снизиться на 50 об. мин. ниже нормы.
При прекращении условий обледенения карбюратора, необходимо отключить подогреватель, чтобы не снижать мощность двигателя без необходимости.











[BPTT]

Коллега, а у Вас вторая часть книги Пестова не появилась? Действительно, труднодоступная, даже Сычева с его Обучение полетам можно найти, а Пестова нет.

[JGr8_Max-73]

32 минуты назад, BPTT сказал:

Коллега, а у Вас вторая часть книги Пестова не появилась? Действительно, труднодоступная, даже Сычева с его Обучение полетам можно найти, а Пестова нет.

Ответил в личку.
