Забытые РУСы. Ручка лопаты от ЛАГГ, ИЛ-2, МИГ3, ЛА-5

[Cheb2006]

Если кому нужны чертежи удлинителя, могу поделиться...

Вес всего 200 гр.

Изменено 6 апреля 2019 пользователем Cheb2006

[Cheb2006]



[Cheb2006]

Получил базу WarBRD base и Ручку WarBRD grip! Офигенно!  На этой базе можно подключать аналоговые оси на ручке, с платой VPC DIY V02. При этом если подключить такую ручку к кабану, то ось будет работать как кнопка!

Сваял Основу для базы и сайтековских педалей, на выходных покрашу и затестирую

Починил вчера принтер и напечатал пару держателей для присосок из мерлена.. Присоски огромные, должны удержать...



Ещё хотел поделиться фотками WarBRD grip рядом с ручкой МИ-8 / МИ-24... Когда всё соберу, заценю на вертухке, в тундре или апаче...



Не копия, но очень похоже...  Передняя гашетка имеет двойное нажатие, как у ми 24..





[=VIRPIL=mega_mozg_13]

плата расширения "VPC.DIY.V02":
через неё можно подключить до 20 кнопок (самое просто подключение с общей землей) разбиты на 5 колодок по 4 кнопки;
так-же две простых аналоговых оси (крутилки резисторы/холлы типа SS495A), вместо осей можно организовать еще 2 кнопки;
плата поддерживает вывод индикации в RGB светодиод (как это сделано на ручках вирпил Delta/WarBRD);

подключается к любому контроллеру вирпил где есть свободные колодки ручек/плат расширения. полностью поддерживается конфигуратором.

[Cheb2006]

Закончил мобильное основание для своей новой базы!

На иностранном форуме меня спрашивали по WarBRD grip, я записал маленький обзорчик. Может кому пригодится...

Ну и испытал её на ми-35, так как ручка весьма близка вертолётной... Не судите строго )



[=FA=CATFISH]

20 минут назад, Cheb2006 сказал:



Ну и испытал её на ми-35, так как ручка весьма близка вертолётной... Не судите строго )



Чойта мне показалось, что, как и говорили VPC,  WARBRD  с ее углами требует более высокой подставки  и не такого длинного штока.

Или не?

[Cheb2006]

Ну я неудобства не заметил, хотя углы можно было бы сделать чуток поменьше...

[Cheb2006]

Ура! на днях поправили гашетки!  Теперь на ИЛах как по РЛЭ, верхняя 1ая кнопка - пушки, нижняя 2ая - пулемёты! Спасибо разработчикам!

[Narval]

06.04.2019 в 22:22, Cheb2006 сказал:

Если кому нужны чертежи удлинителя, могу поделиться...

Вес всего 200 гр.

Поделитесь?

[Cheb2006]

11 часов назад, Narval сказал:

Поделитесь?

На чертежах мои размеры удлинителя, поднимает ручку на 305 мм (300 мм труба +5 прокладка)

Т.е., если будете делать 200 мм, то труба должна быть 195мм.

Прокладка нужна потому, что невозможно нарезать резьбу до поверхности упора, ни метчиком для глухих отверстий, ни станком.

https://drive.google.com/open?id=1uDWYpKC1gVPwKxk3mp3AsG_fSXAmDIW6

Изменено 15 мая 2019 пользователем Cheb2006

[Narval]

Труба разного диаметра для облегчения веса?

А то мне казалось проще сразу нарезать на 40ке резьбу, без лишних гаек и прочего

Изменено 15 мая 2019 пользователем Narval

[FlyingTiger_]

‎19‎.‎10‎.‎2018 в 18:58, Cheb2006 сказал:

Тест кнопок в ИЛ2 БЗС показал, что в игре перепутаны гашетки. Ил2 1942 год, как в РЛЭ на предыдущей странице, в игре верхняя гашетка пулеметы, а нижняя пушки. По РЛЭ ровно наоборот.



Базы Warthog сейчас у меня нет, отдал для примерки человеку, который мне переходники обещал выточить в металле... Всё никак не дождусь. Пришлось пока собрать на пластиковом переходнике и подключить без Warthog, поэтому полетать пока никак





Файлов, я так понимаю, в открытом доступе нет?

[Cheb2006]

19 часов назад, FlyingTiger_ сказал:

Файлов, я так понимаю, в открытом доступе нет?

Нет... На com один человек занимается ручкой под печать. Собирался создать тему, как будет готово. Может он выложит модели.

Изменено 6 июня 2019 пользователем Cheb2006

[FlyingTiger_]

1 час назад, Cheb2006 сказал:

Нет... На com один человек занимается ручкой под печать. Собирался создать тему, как будет готово. Может он выложит модели.

Вот так всегда на ru и получается, помогите, дайте чертежи и фото, а как все готово и всем миром собрали, так под коммерцию.

Изменено 6 июня 2019 пользователем FlyingTiger_

[Cheb2006]

Всем миром, это сильно сказано. Все годные материалы у меня из одного источника. Моя модель заточена под отливку из алюминия, как бы то же, что приделывать оригинальную ручку к вартогу. Из пластика это будет не то. Человек с com делает именно под печать. Думаю скоро он доделает. В конце февраля было почти готово...

Изменено 6 июня 2019 пользователем Cheb2006

[FlyingTiger_]

06.06.2019 в 15:01, Cheb2006 сказал:

Всем миром, это сильно сказано. Все годные материалы у меня из одного источника. Моя модель заточена под отливку из алюминия, как бы то же, что приделывать оригинальную ручку к вартогу. Из пластика это будет не то. Человек с com делает именно под печать. Думаю скоро он доделает. В конце февраля было почти готово...

Всем миром, это в кавычках. У тебя изначально было из пластика. Не мог- бы их скинуть, дальше я и сам допилю, просто по роду деятельности нет времени собирать все, мне как-бы реплика полная не нужна, так приблизительно.

[Cheb2006]

В этой ветке есть всё что нужно, для самостоятельного создания модели. Kissklas с небольшой помощью  с моей стороны справился за месяц. Модели я изначально обещал для переработки в серийную модель, поэтому не выкладываю.



Собранное из пластика не очень хорошо себя показало. У пластика не хватает жесткости и прочности. Рычаги гнутся, крышки могут сломаться. Так что если думаете сделать что то подобное, из пластика можно разве что сам корпус напечатать, остальное нужно из алюминия пилить, только так всё работает и ощущается как нужно. Видел детали норвежца, он их еще не напечатал, собирается печатать sls нейлоном. Не знаю как себя покажет нейлон, но из PLA и из ABS было бы плохо. Мелкие элементы легко поломаются...

[FlyingTiger_]

PLA и ABS давно уже не пользуюсь, есть замечательный PETG, и цена приличная и по прочности не хуже нейлона. Ладно раз никто ничем делиться не хочет придётся поступать так-же. Сделаю все сам, максимум что выложу (если выложу) смазаные, непонятные фото.

[ReviZorro]

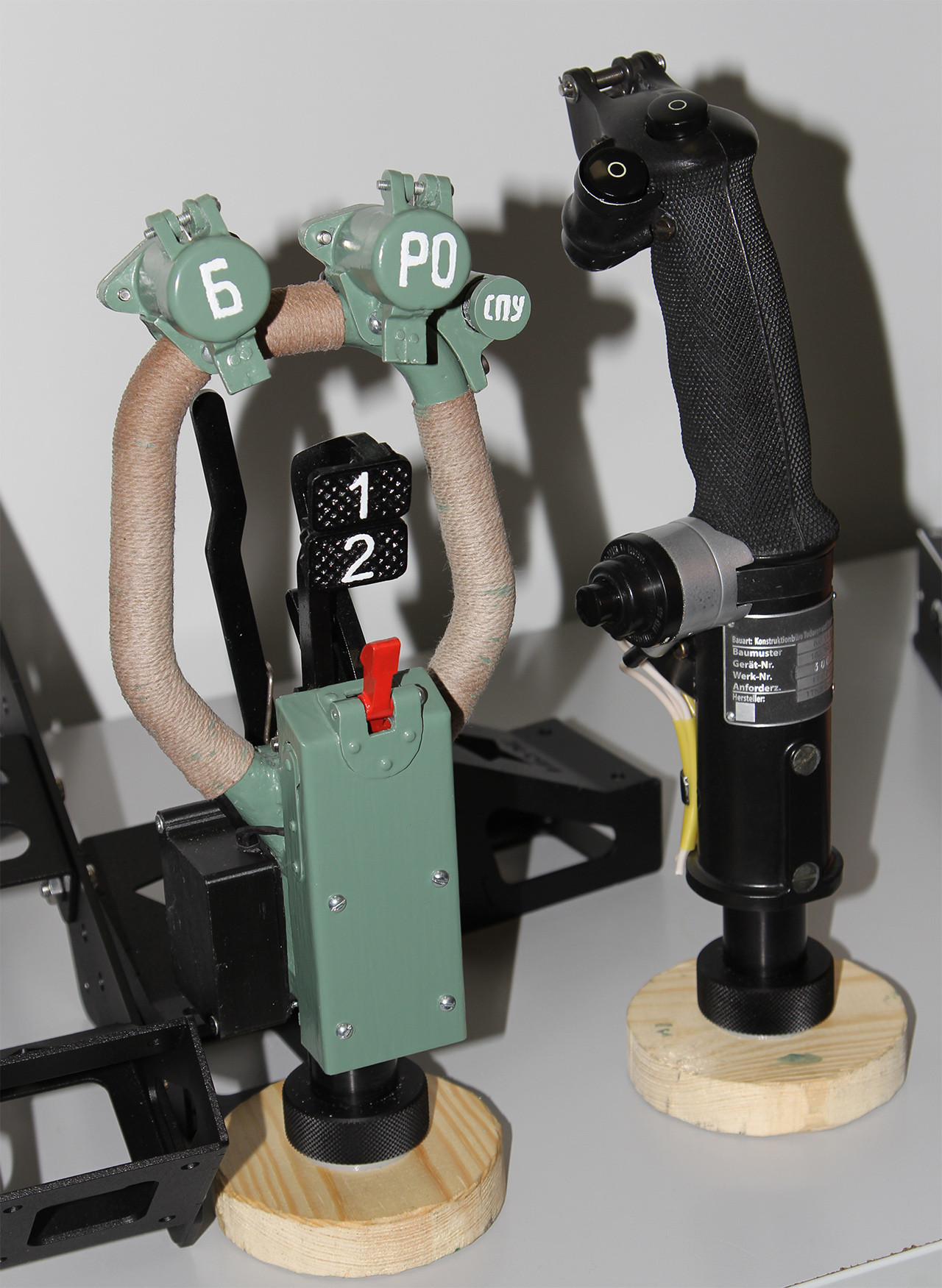

Довелось "пощупать" этот РУС (а заодно и авторский KG-13) на встрече с командой VPC.

Я под большим впечатлением от этих двух РУСов, респект автору!







Изменено 2 сентября 2019 пользователем ReviZorro

[buyvol10]

КГ 13 просто удивила - удобная.

[Fix]

10.06.2019 в 10:37, FlyingTiger_ сказал:

PLA и ABS давно уже не пользуюсь, есть замечательный PETG, и цена приличная и по прочности не хуже нейлона. Ладно раз никто ничем делиться не хочет придётся поступать так-же. Сделаю все сам, максимум что выложу (если выложу) смазаные, непонятные фото.

Есть модель кг 12 в , stl формате надо?

[=FA=CATFISH]

Надо, если не трудно

57 минут назад, RedStrapONs_Ya_Tamat сказал:

Есть модель кг 12 в , stl формате надо?



[1./NJGr.10Kopfjager]

2 часа назад, RedStrapONs_Ya_Tamat сказал:

Есть модель кг 12 в , stl формате надо?

Поделись пжлст.

[Fix]

Завтра выложу, но её  нужно доделывать.

[Fix]

https://yadi.sk/d/4hn5gRc24wYXnQ

https://yadi.sk/d/ULHv5oExyCkjHA

И еще- тут кронштейн и механика перевернутая.

[=FA=CATFISH]

11 часов назад, RedStrapONs_Ya_Tamat сказал:

https://yadi.sk/d/4hn5gRc24wYXnQ

https://yadi.sk/d/ULHv5oExyCkjHA

И еще- тут кронштейн и механика перевернутая.

Avira заругалась на файлы

[buyvol10]

1 час назад, =FA=CATFISH сказал:

Avira заругалась на файлы

Касперский - молчит.

[=FA=CATFISH]

49 минут назад, buyvol10 сказал:

Касперский - молчит.

Крышует социально-близкого ))

[Fix]

Кто какие провода применяет для удлинителей ручек кота и кабана? Очень похож разъем на PS/2. Что посоветуете?

[Cheb2006]

16 минут назад, RedStrapONs_Ya_Tamat сказал:

Кто какие провода применяет для удлинителей ручек кота и кабана? Очень похож разъем на PS/2. Что посоветуете?



Разъём 5pin mini DIN



https://www.chipdip.ru/product/kls1-294-m-05-b

https://www.chipdip.ru/product/kls1-294-f-05-b



Провод любой, в пределах разумного...

[Fix]

1 час назад, Cheb2006 сказал:



Разъём 5pin mini DIN



https://www.chipdip.ru/product/kls1-294-m-05-b

https://www.chipdip.ru/product/kls1-294-f-05-b



Провод любой, в пределах разумного...

Спасибо.

[Fix]

Не вижу никаких отзывов по чертежам... не понравились?

[FlyingTiger_]

6 часов назад, RedStrapONs_Ya_Tamat сказал:

Не вижу никаких отзывов по чертежам... не понравились?

Друган, дико извиняюсь только сегодня увидел, как писал ранее, по роду деятельности, как будет возможность посмотрю, обязательно отпишусь.

[FlyingTiger_]

19 часов назад, RedStrapONs_Ya_Tamat сказал:

Не вижу никаких отзывов по чертежам... не понравились?

Понравилось, но не совсем то что мне нужно, спасибо.

[Fix]

6 часов назад, FlyingTiger_ сказал:

Понравилось, но не совсем то что мне нужно, спасибо.

Выкладывай результаты работы- интересно что получится.

[Sokol1]

FFB





[=FA=CATFISH]

До Бразилии доехало?

[Cheb2006]

Почему до Бразилии? Он Норвежец

И оно не доехало, а там родилось... Он сделал реплику по моей реплике, замоделил под печатный вариант, потом покрасил и собрал...  Всё напечатано на SLS принтере, думаю это самый дорогой путь получить реплику, учитывая стоимость SLS печати...

[Sokol1]

https://forum.il2sturmovik.com/topic/53939-3d-printed-spade-grip/

[FlyingTiger_]

07.09.2019 в 01:08, RedStrapONs_Ya_Tamat сказал:

Выкладывай результаты работы- интересно что получится.

Пока ничего не получиться, времени нет, дома очень редко и не долго бываю. Работа такая.
