Забытые РУСы. Ручка лопаты от ЛАГГ, ИЛ-2, МИГ3, ЛА-5

Recommended Posts

Последнее время делают много разных РУСов, для большего погружения в игровой процесс авиасимулятора, но что то я не нашел ни одной реплики ручки ИЛ-2...




С небольшими изменениями она ставилась на ЛАГГ,  МИГ3 и ЛА-5..

Самый многокнопочный вариант был на ИЛ2- со стрелком. Там ещё на ухе была кнопка СПУ.

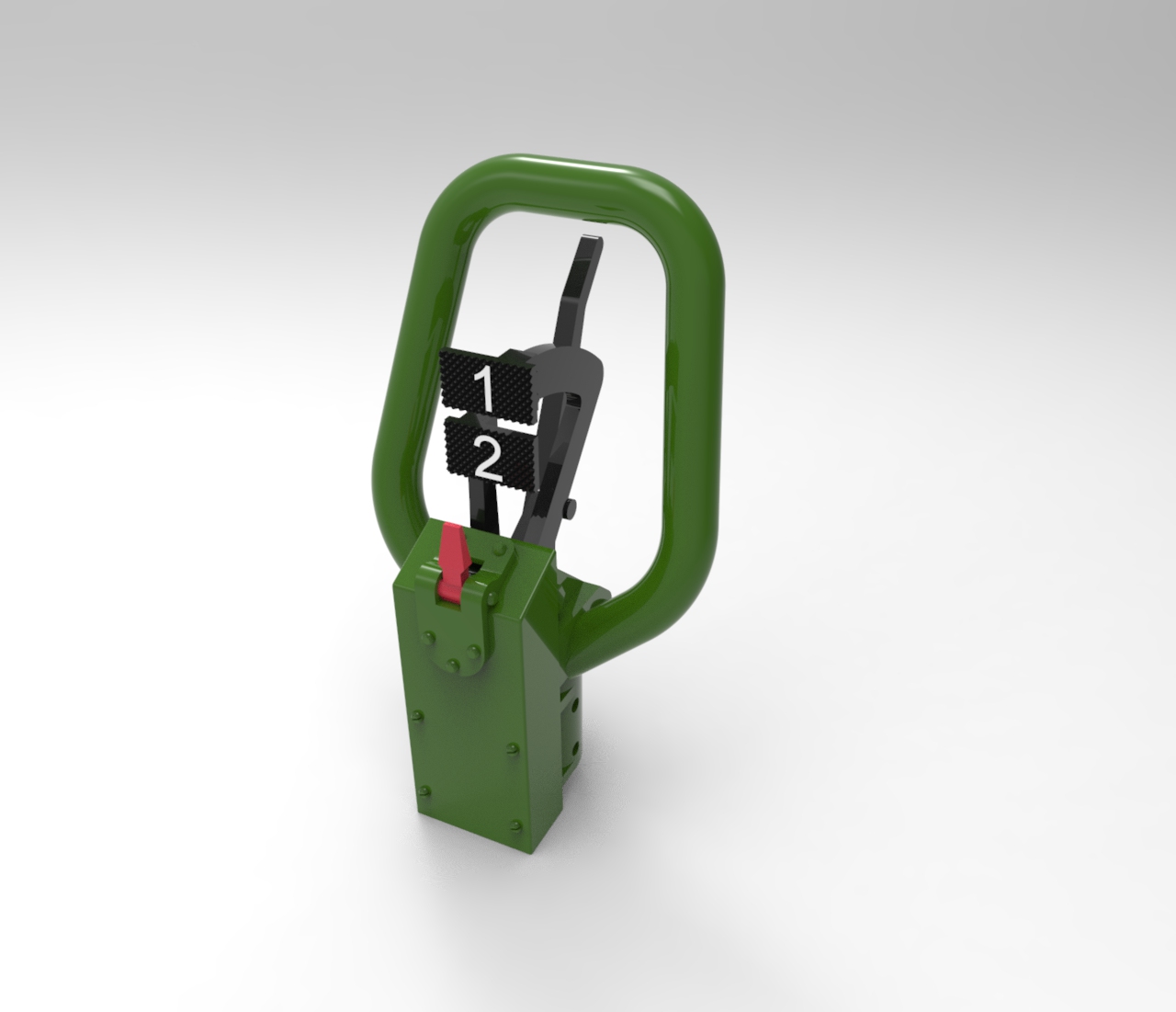

Так же у него интересная форма гашеток. За пару дней накидал габаритную модель,. В данной модельке скоба тормоза стоил как на ЛАГГ, на ИЛ она была установлена поперек. Впрочем и на некоторых других ручках она ставилась поперёк, а не по чертежам. К сожалению не удалось найти годной фотки или чертежа именно ИЛ2  с обратной стороны.

Разумеется должны быть ещё верхние кнопки на баранке.







Если кто богат фотками и чертежами данного РУС,  интересно было бы взглянуть..

Есть чертежи от всего, кроме ИЛ2.

  • Like 1
  • Upvote 11

Share this post


Link to post
Share on other sites

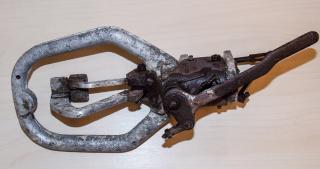

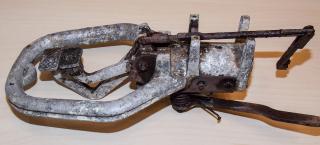

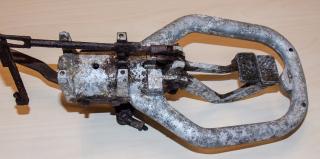

Вот, откапал в закромах фотки, может пригодятся

post-67388-0-36139700-1512498297_thumb.jpgpost-67388-0-12756400-1512498299_thumb.jpgpost-67388-0-76313300-1512498300_thumb.jpgpost-67388-0-64867600-1512498302_thumb.jpgpost-67388-0-64660000-1512498304_thumb.jpgpost-67388-0-85836500-1512498876_thumb.jpgpost-67388-0-61945200-1512498878_thumb.jpg

Share this post


Link to post
Share on other sites

Вот, откапал в закромах фотки, может пригодятся

attachicon.gif10750299.jpgattachicon.gif10757467.jpgattachicon.gif10765659.jpgattachicon.gif10768731.jpgattachicon.gif10771803.jpgattachicon.gifimg_148098_29442.jpgattachicon.gifo7k5ps74d11hwbmo.jpg

Спасибо, весьма странный образец... скорее всего отливка с чайки, ось тормоза выполнена на навесном элементе, а не на приливе спереди. И нажимные пластины гашеток тоже с подобными рельефными номерами редкость. везде просто накатка и краской написано. Ещё они очень высоко, даже выше, чем по чертежам.



а я вот нашел даже не с 3-мя, а с 4-мя гашетками ))




Edited by Cheb2006

Share this post


Link to post
Share on other sites

только смысла в 4-х мало, отдельно большим пальцем правой руки можно нажать только 3, как и на 3-х гашеточной версии... и то под вопросом насколько это удобно.

Share this post


Link to post
Share on other sites

Вот, откапал в закромах фотки, может пригодятся


А ещё тут хорошо видна накладка - ограничитель хода левого курка.

Share this post


Link to post
Share on other sites

Что то я не нашел у него на канале по самой ручке видео, наверное секретно. Только механика напольника.



  • Upvote 1

Share this post


Link to post
Share on other sites

Thank you, very strange sample ... most likely casting from the seagull, the brake axis is made on the hinged element, and not on the tide in front. And the pressure of the grills, too. everywhere just a knurling and paint written. They are also very high, even higher than the drawings.









Drawings that you use is from LaGG-3?



http://massimotessitori.altervista.org/sovietwarplanes/pages/lagg3/cockpits/cockpitdwr.jpg

http://massimotessitori.altervista.org/sovietwarplanes/pages/lagg3/cockpits/right.jpg

http://massimotessitori.altervista.org/sovietwarplanes/pages/mig3/cocseat.jpg



IL-2 grip in available pictures is slight different, brake lever tilt left to right, not back and forth like in LaGG-3.

In that Sturmovik 1943 manul brake is draw moving left to right:



http://www.allworldwars.com/image/095/IL2_Page_15.jpg

http://www.allworldwars.com/image/095/IL2_Page_47.jpg



BTW - Sturmovik brake lever in the game Battle of Stalingrad is modeled by moving back and forth, maybe are in that way in early versions.





Edited by Sokol1

Share this post


Link to post
Share on other sites

М-да-а-а-а. Правда на поздних Ла, Як ставились всё таки аналоги Kg-13. Но желание полетать на такой ручке тоже заслуживает уважения. ;)

Share this post


Link to post
Share on other sites





Drawings that you use is from LaGG-3?



http://massimotessitori.altervista.org/sovietwarplanes/pages/lagg3/cockpits/cockpitdwr.jpg

http://massimotessitori.altervista.org/sovietwarplanes/pages/lagg3/cockpits/right.jpg

http://massimotessitori.altervista.org/sovietwarplanes/pages/mig3/cocseat.jpg



IL-2 grip in available pictures is slight different, brake lever tilt left to right, not back and forth like in LaGG-3.

In that Sturmovik 1943 manul brake is draw moving left to right:



http://www.allworldwars.com/image/095/IL2_Page_15.jpg

http://www.allworldwars.com/image/095/IL2_Page_47.jpg



BTW - Sturmovik brake lever in the game Battle of Stalingrad is modeled by moving back and forth, maybe are in that way in early versions.





Yes, drawings is from LAGG, MIG and LA5.

I know what IL2 brake is. But have no time to proceed modelling now.. last version is:


М-да-а-а-а. Правда на поздних Ла, Як ставились всё таки аналоги Kg-13. Но желание полетать на такой ручке тоже заслуживает уважения. ;)

Переход на KG13 происходил по мере того, как стрелковое вооружение переводилось на электрическй спуск. На КГ-13 только электрические замыкатели, а на старых самолётах был пневмо механический привод стрелкового вооружения

Share this post


Link to post
Share on other sites

Кто реально согласен "летать" с такой ручкой?

Share this post


Link to post
Share on other sites

Кто реально согласен "летать" с такой ручкой?

Судя по КG13, желающие найдутся.

А еще была ручка DO335. Некий гибрид между KG и Ручкой Ла

Share this post


Link to post
Share on other sites

Кто реально согласен "летать" с такой ручкой?

Лично мне интересно попробовать :) если почитать как на иле заходили на цель по инструкции, это вообще ад. Ни автомата выхода их пикирования, ни автомата шага.. выньте чеку, переведить в положение.. вставьте чеку. Когда пилот пилотировал вообще не понятно :) тут не коммерческий вопрос. Просто никто не делает, потому хочу сделать сам :) а раз уж делать, то хорошо :)

данную модел  набросал за 2 дня.  Спасибо навыкам в солиде ;) окончательный аариант будет детальнее и интеремнее..

Интереч



Судя по КG13, желающие найдутся.

А еще была ручка DO335. Некий гибрид между KG и Ручкой Ла

Интересно! А есть фотки?

Edited by Cheb2006

Share this post


Link to post
Share on other sites

Хочу заметить, что ручкс имеет ту же посадку, что KG13 (  переходник на кабана пилить не нужно) и по размеру меньше чем  KG 13 нс 4 см. Ну с верхними  кнопками на 1 см примерно.

Edited by Cheb2006

Share this post


Link to post
Share on other sites

Интересно! А есть фотки?

В Ил2 Штурмовик - уж не помню с какого патча

Share this post


Link to post
Share on other sites

В Ил2 Штурмовик - уж не помню с какого патча

Ну это не самый удачный референс. Там всё очень условно нарисовано :(

Мы обычно используем чертежи, фотки и РЛЭ ЛА

Edited by Cheb2006

Share this post


Link to post
Share on other sites

Кто реально согласен "летать" с такой ручкой?





Some guys pay $100 in that unfinished cast because want use a Spitfire "spade":






Or even $1000 for a complete column:



http://www.aerosimsolutions.com.au/wp-content/uploads/2015/04/Spitfire-controls-281x500.jpg



Of course they are a very small niche in a always small market niche: Flight Simulations joysticks.



Opera resume: Not all virpilot care about "badass jet grip" with "tons of buttons" exclusively - including myself.



Virpilots are strange persons.  :lol:





Share this post


Link to post
Share on other sites





Some guys pay $100 in that unfinished cast because want use a Spitfire "spade":






Or even $1000 for a complete column:



http://www.aerosimsolutions.com.au/wp-content/uploads/2015/04/Spitfire-controls-281x500.jpg



Of course they are a very small niche in a always small market niche: Flight Simulations joysticks.



Opera resume: Not all virpilot care about "badass jet grip" with "tons of buttons" exclusively - including myself.



Virpilots are strange persons.  :lol:





Of course,  x52 or warthog is good. But when i try to flght on my kg13 on bf 109 it is so amazing filing.  So i think that it will be interesting to flight on il2 or Lagg on authentic stick..

Edited by Cheb2006

Share this post


Link to post
Share on other sites

Ну это не самый удачный референс. Там всё очень условно нарисовано :(

Мы обычно используем чертежи, фотки и РЛЭ ЛА

кто рисовал сей референс безусловно пользовался набором фоток из реала.

для перфекционистов открыт путь к исследованиям.

зараз йдется в загалi

Share this post


Link to post
Share on other sites

кто рисовал сей референс безусловно пользовался набором фоток из реала.

для перфекционистов открыт путь к исследованиям.

зараз йдется в загалi

Первым делом я полетал в бзс и вт. Посмотрел как оно сделано там. Там оно сделано вообще мимо. Увы.

Вот  kg13 там очень хорошо сделана.

Share this post


Link to post
Share on other sites

Кто реально согласен "летать" с такой ручкой?



А в чем проблема?

Она и левая, и правая.

+ за счет формы рука тянется немножечко, но меньше.

Share this post


Link to post
Share on other sites

Последнее время делают много разных РУСов, для большего погружения в игровой процесс авиасимулятора, но что то я не нашел ни одной реплики ручки ИЛ-2...




С небольшими изменениями она ставилась на ЛАГГ, МИГ3 и ЛА-5..

Самый многокнопочный вариант был на ИЛ2- со стрелком. Там ещё на ухе была кнопка СПУ.

Так же у него интересная форма гашеток. За пару дней накидал габаритную модель,. В данной модельке скоба тормоза стоил как на ЛАГГ, на ИЛ она была установлена поперек. Впрочем и на некоторых других ручках она ставилась поперёк, а не по чертежам. К сожалению не удалось найти годной фотки или чертежа именно ИЛ2 с обратной стороны.

Разумеется должны быть ещё верхние кнопки на баранке.







Если кто богат фотками и чертежами данного РУС, интересно было бы взглянуть..

Есть чертежи от всего, кроме ИЛ2.

По своим каналам попробую пробить вам чертежи на ПАО ВАСО и СибНИИ(которые Ил-2 в небо подняли), но шибко обещать не буду.

Share this post


Link to post
Share on other sites

Было бы любопытно, спасибо! Сейчас времени совсем нет, но как появится - продолжим.

Share this post


Link to post
Share on other sites

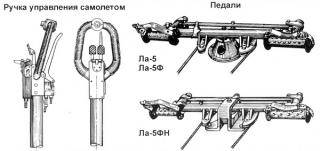

Ла-5


Неверная Ваша информация. Такую баранку с двумя гашетками рисуют Лавке все, начиная с Воронина (с его чертежей она и пошла гулять). Однако это не соответствует описанию из ТО самолета стрельбы из одной пушки. Судя по нему, баранка на Лавке была с одной гашеткой, такой как на этом ЛаГГе:




На безгаргротных Лавках гашетки на баранке уже не было, спуск производился кнопкой на верхней части:




Share this post


Link to post
Share on other sites

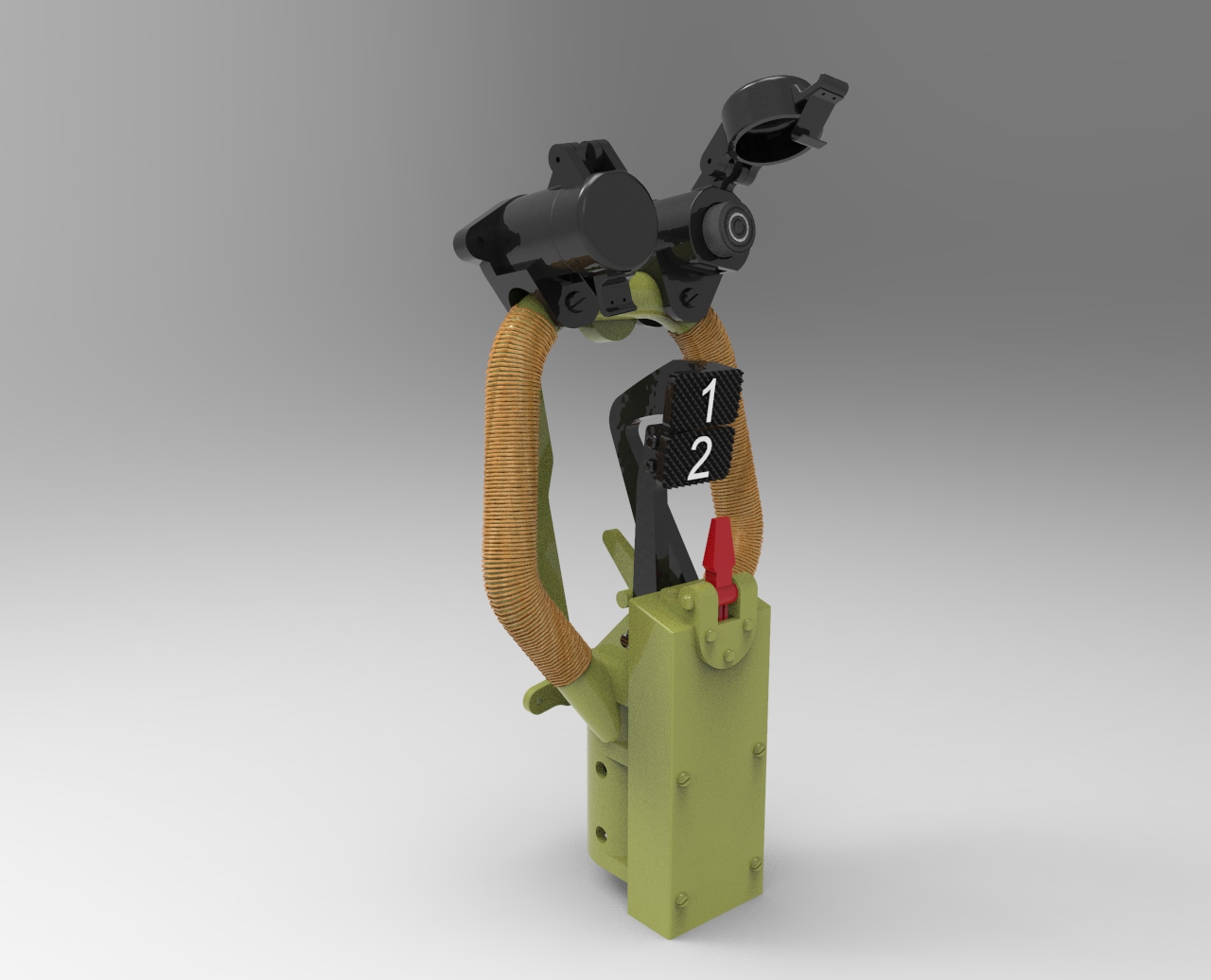

То, что мы считали чертежами оказалось эскизами. А вот одна интерсная иллюстрация из книжки оказалась чертежом. Плюс весьма интересные фотки Captainblood и скоро  будет готова довольно точня модель :)

Share this post


Link to post
Share on other sites

На работе завал. Уже доделал бы. Но вот интересный момент: общая прорезь под посадку гашеток 20 мм,ровнно как курка на кг 13 :)

Share this post


Link to post
Share on other sites

Выдержит ли напольник(даже)? Как-то мощно все.

Share this post


Link to post
Share on other sites

Выдержит ли напольник(даже)? Как-то мощно все.

Она меньше, чем KG 13. Для сравнения поставлю рядом модель попозже. Всё руки не дойдут базу кабана нарисовать,  что бы прямо с ней рендерить.

Share this post


Link to post
Share on other sites

Здравия всем.Материал метал?

Материал пока байты.

  • Haha 1

Share this post


Link to post
Share on other sites
