Забытые РУСы. Ручка лопаты от ЛАГГ, ИЛ-2, МИГ3, ЛА-5

[Cheb2006]

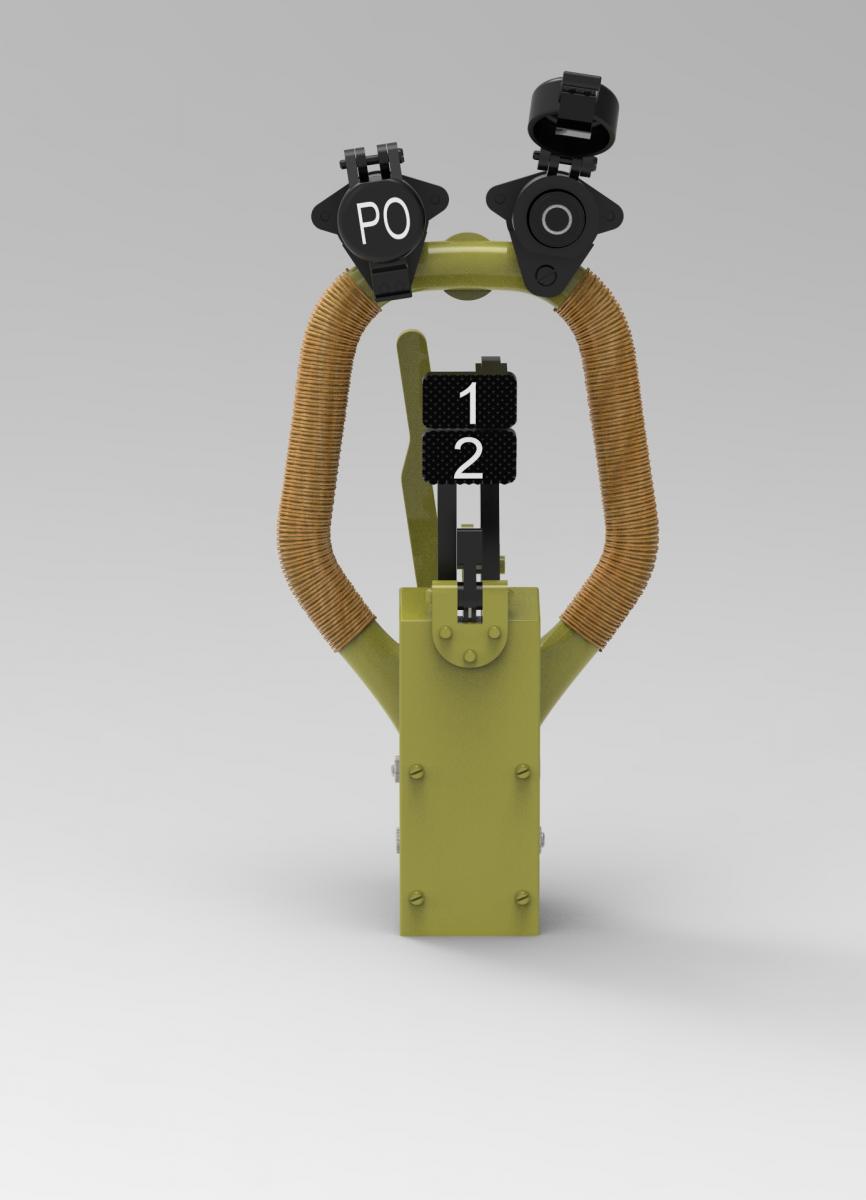

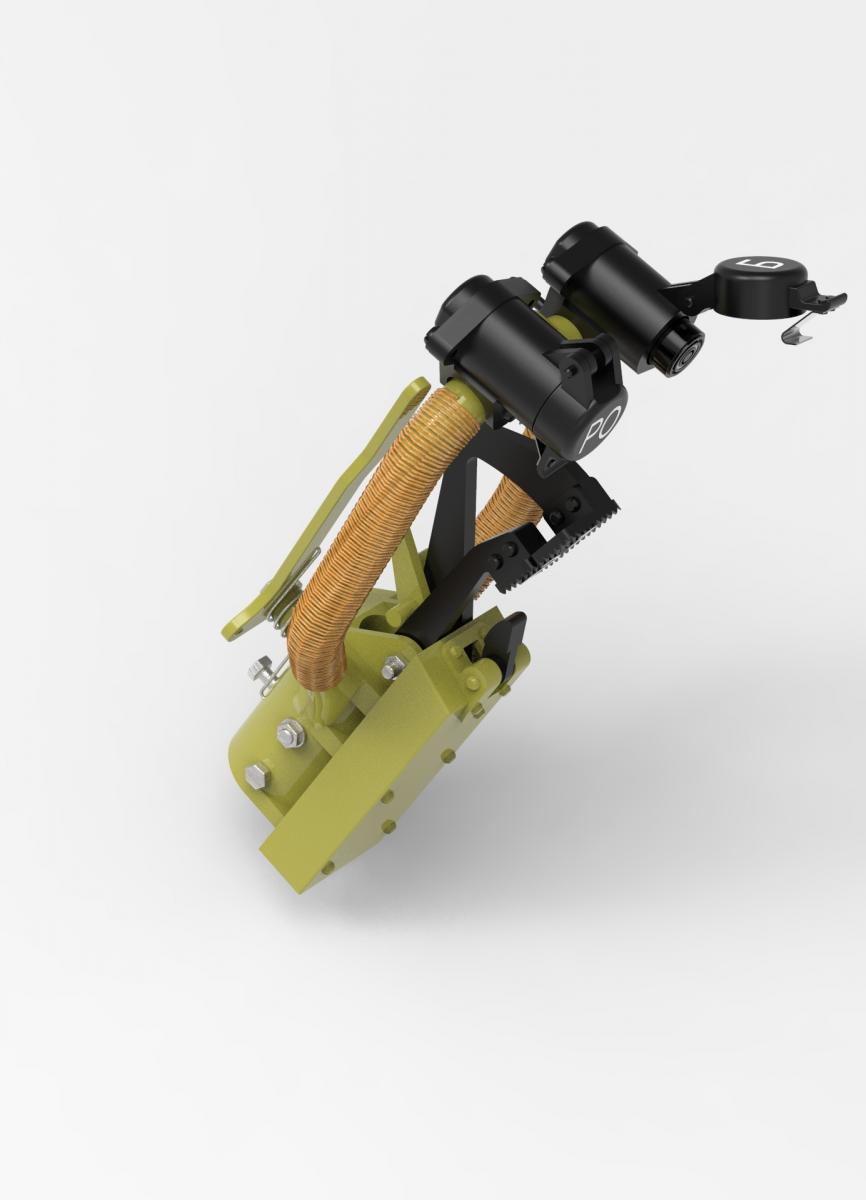

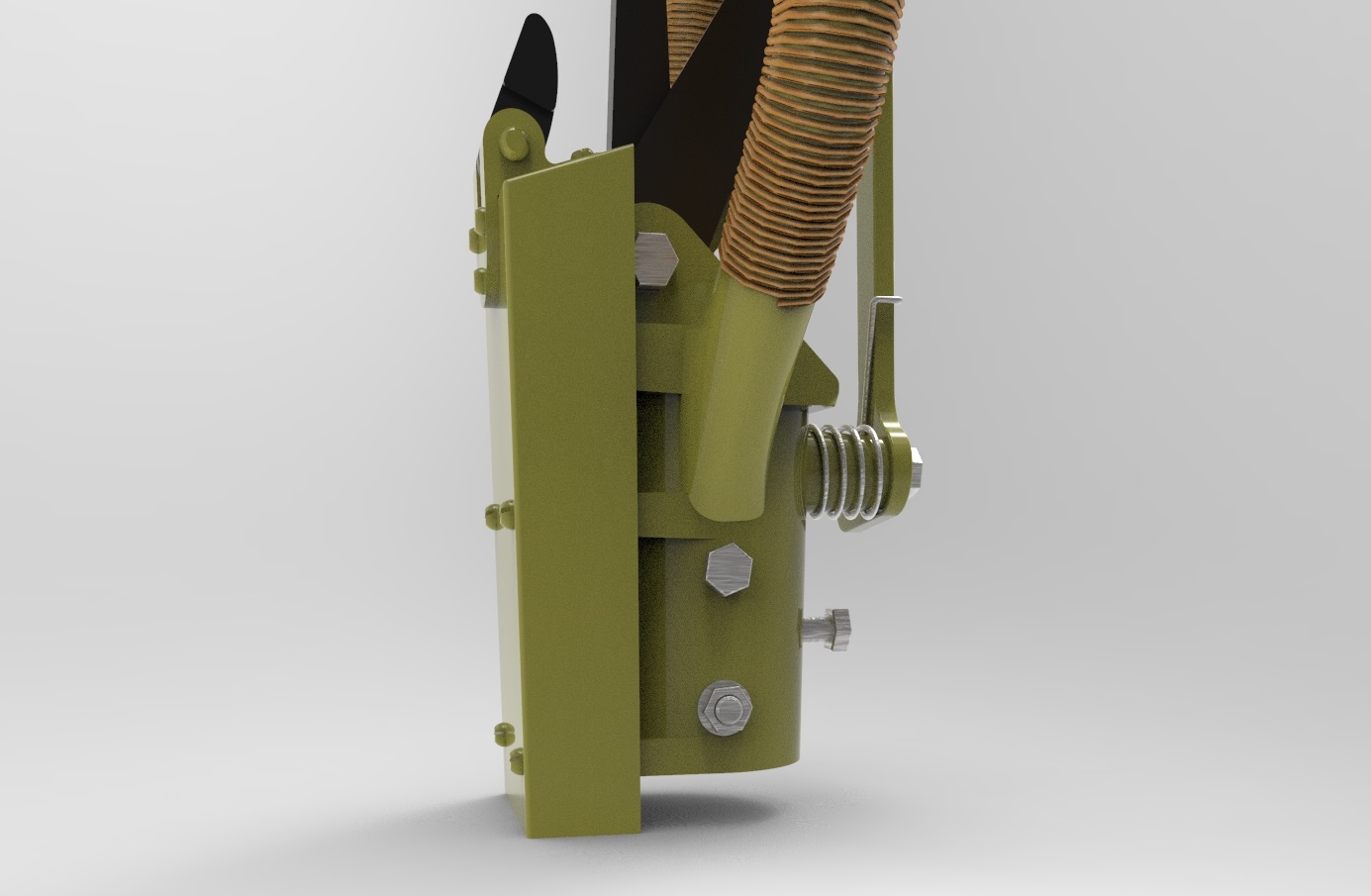

Замечания и предложения приветствуются. Как я уже говорил, точный чертёж есть только сбоку. По нему заданы все посадки, диаметры, высоты  и точный шейп левого курка. Фиксатор и проточки на курках взяты с фоток Блада. По ним же удалось восстановить балочную механизацию фиксации курков. (Чертеж от ручки с горизонтальным расположением курков и там фиксация просто прижатием хвостиков, сам прижим запирается боковыми пружинными "чашечками". При вертикальном же везде используется балка, которая  спереди подпирает курки). Подстаканники верхних кнопок сделаны по фоткам. Кнопки, между прочим, 205КС, аналог тех, что и на КГ 13. По фоткам эти подстаканники были разные. Я насчитал 3 варианта. Отличаются диаметром и немного крышечкой. Думаю сделать вариант с меньшим диаметром и посмотреть, как оно будет эстетически смотреться.

[=UKS=LW=GMC]

Материал пока байты.

Короче всеми правдами и неправдами добирался до архива ПАО ВАСО, но облом. Там даже если что и есть, то кучу бумаг надо собрать и подписать. Короче завод отпадает. В феврале Владимир Евгеньевич будет поднимать Ил в Раменском в небо, обещал фото с линейкой в разных ракурсах с него и с миг-3.

[Cheb2006]

Короче всеми правдами и неправдами добирался до архива ПАО ВАСО, но облом. Там даже если что и есть, то кучу бумаг надо собрать и подписать. Короче завод отпадает. В феврале Владимир Евгеньевич будет поднимать Ил в Раменском в небо, обещал фото с линейкой в разных ракурсах с него и с миг-3.

Было бы здорово, главное, чтобы ручка была родная на нем..

[=UKS=LW=GMC]

Было бы здорово, главное, чтобы ручка была родная на нем..

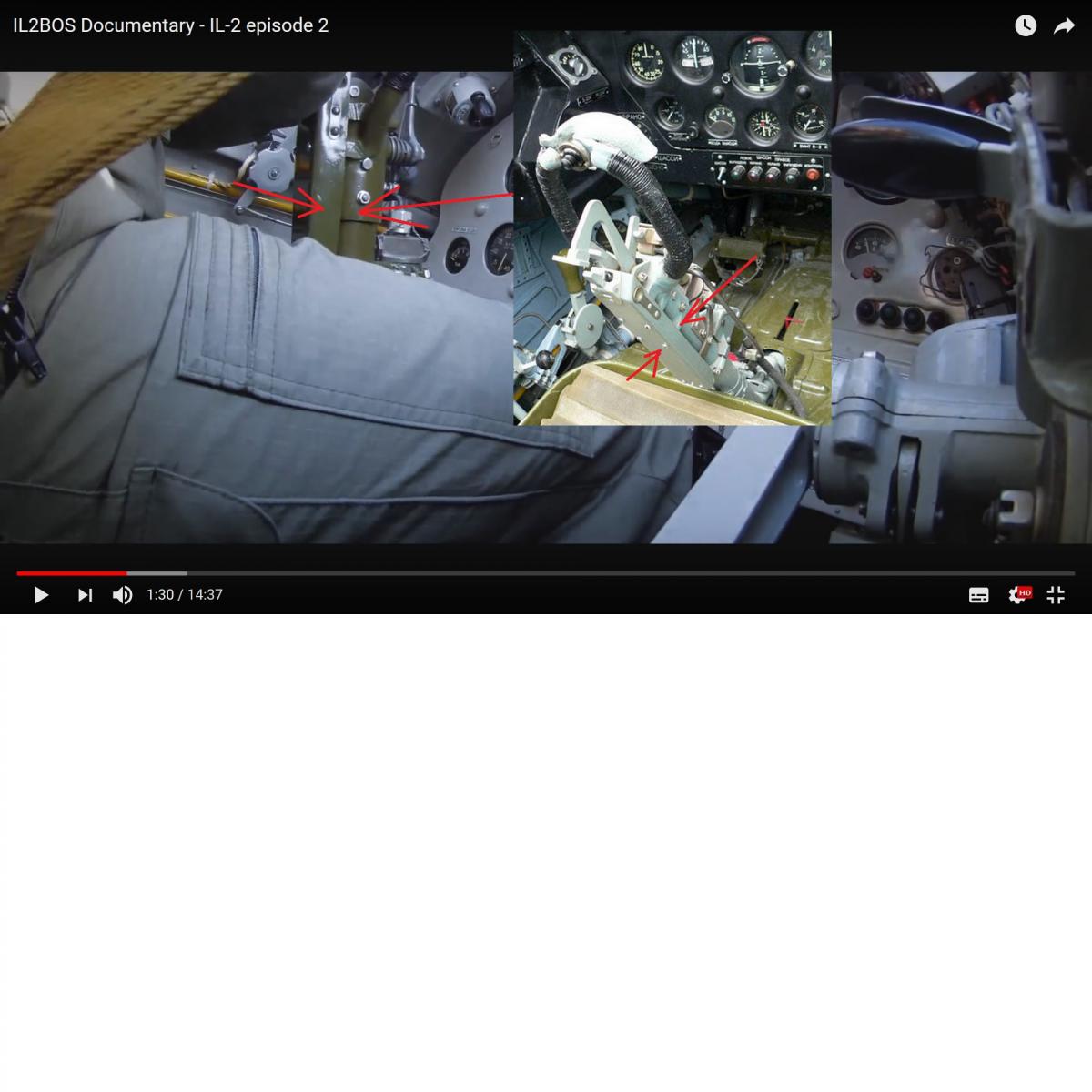

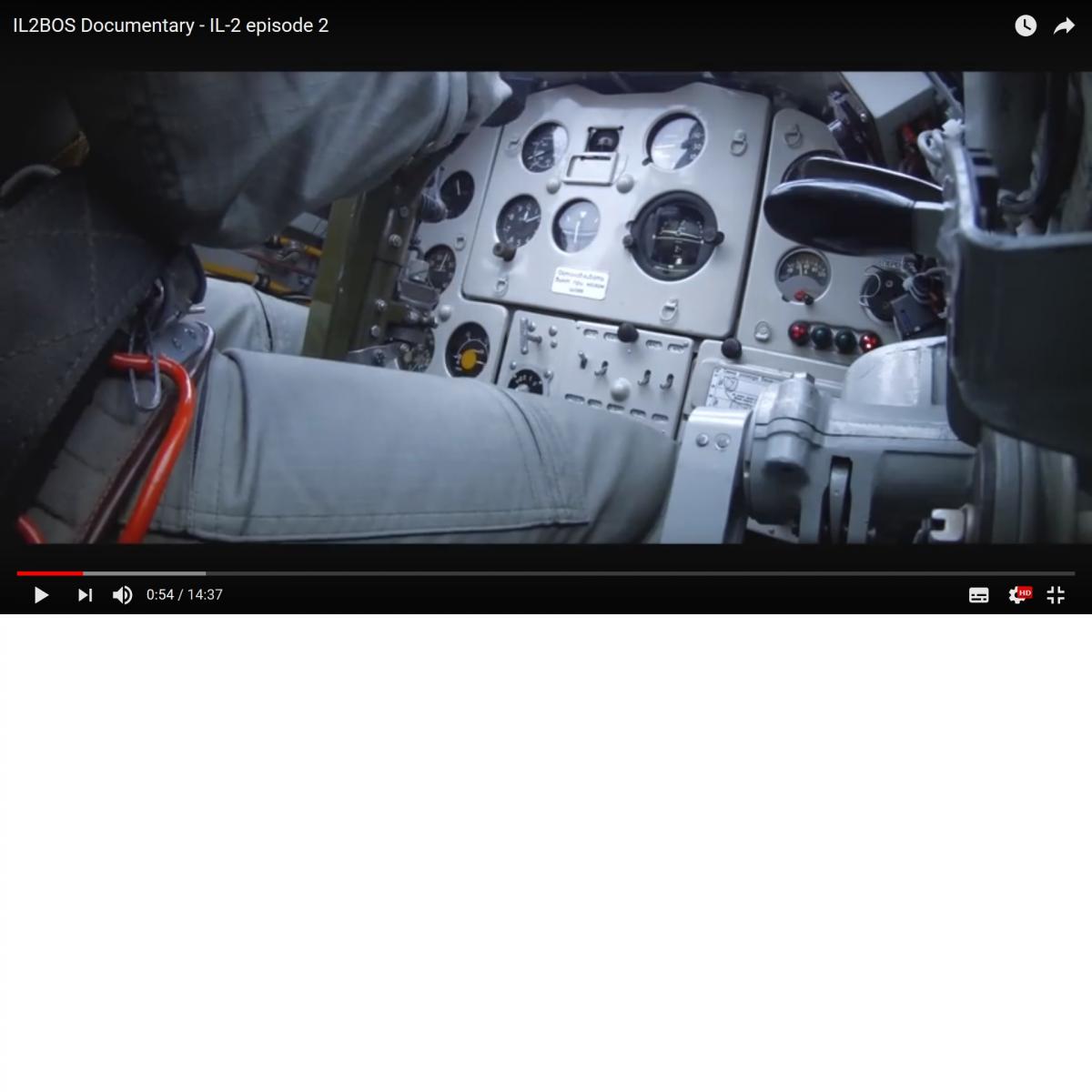

Да вроде родная. Видео глянь.

Там мелькает она.

https://youtu.be/HJdKUr41x64

[Cheb2006]

Да вроде родная. Видео глянь.

Там мелькает она.

Спасибо!!!

Видео уже дало ответы на много вопросов. Признаюсь, сразу наделал с него скриншотов. Ручка шикарно сохранилась. По видео видно, что моя модель уже на 90% соответствует тому, что нужно. Так же понятно, почему иногда нет нижнего выступа, на длинной крышке и винтов то нет в этом месте. Ну я не буду делать длинную крышку, смысла нет, уместнее использовать короткий вариант, как на ЛА



Сергей рассказывал, что двухместных не сохранилось и его товарищ по КБ реконструировал турель по фоткам. Отсутствие кнопки СПУ на ручке говорит о том, что ручка от одноместного ила

[Cheb2006]

[Cheb2006]

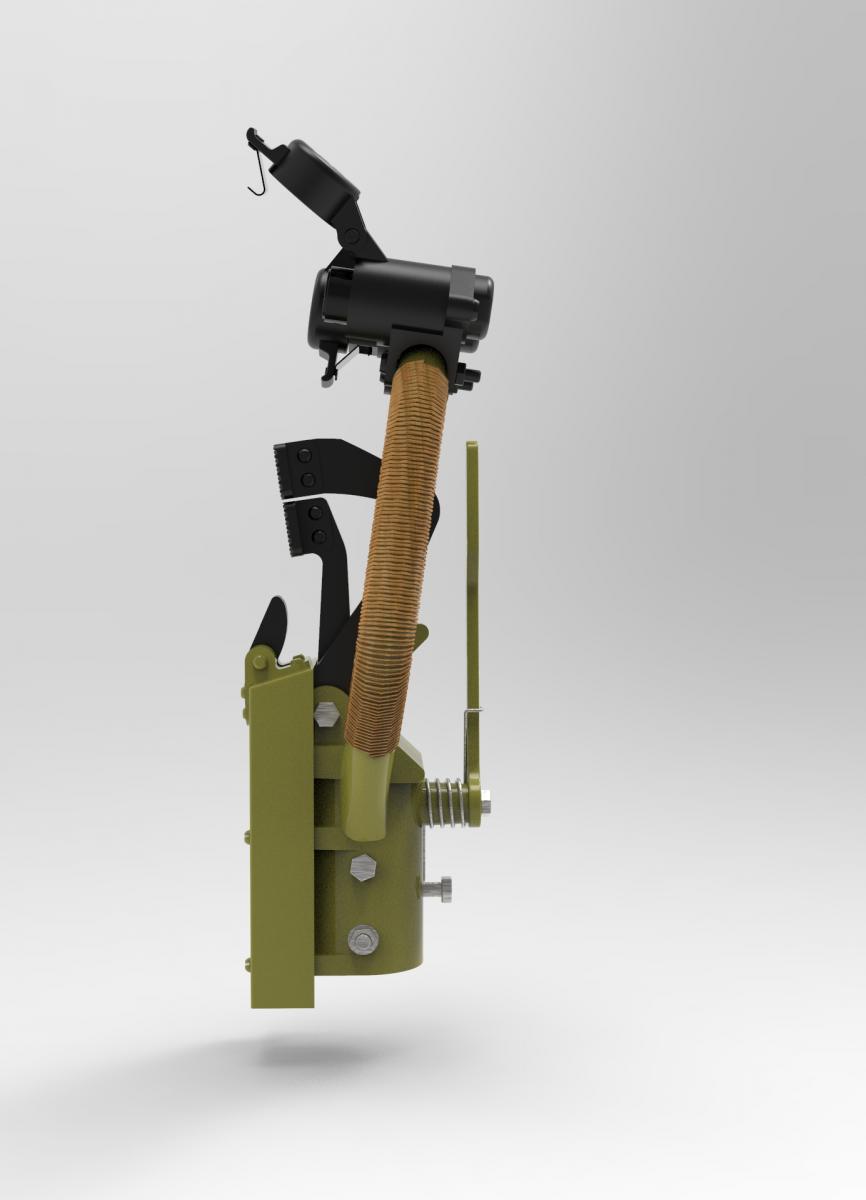

Переделал модель согласно чертежу (думал сначала потолще стенку трубы делать, 2,5 мм маловато показалось)

Теперь полностью его повторяет. С тормозом остаются вопросы. Наскольно он отстоит от трубы. И правильное потожение вертикально или чуть налево. На разных фотках отличается.

Технологическое отверстие под гашетками забыл выключить, ну ещё и не финишный вариант

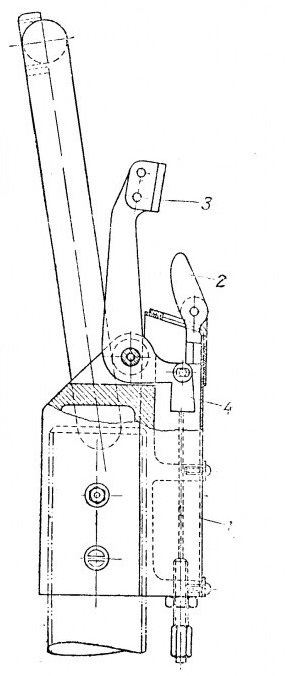

Чертеж использовал этот:

[Cheb2006]

Да, и держатели кнопок сделал поменьше диаметром. По фоткам есть разные -  30мм корпуса и 28.

[mops1k]

Круто, я б купил такую)

[=2ndSS=JOCKER]

Ну ты молотоооок ! С удовольствием понаблюдаю, что получится.

[Cheb2006]

Вот думаю как с передней крышкой быть. У ила она до пола, что для джойстика неприемлимо. На других по разному. По чертежу она под срез трубы. По эскизу - как у меня.

[=2ndSS=JOCKER]

А это в какой программе так моделируешь ? Версия какая ?

Круто, я б купил такую)

Да тут все неравнодушные бы купили ! На напильник - огонь !

[=SAE=true_Dentist_32]

Здравия парни.А из какого материала думаете делать?

[Cheb2006]

Хочу из алюминия отлить. Форма не сложная. Но пока до этого далеко. Нужно всё проработать,  продумать установку электроники. На работе сейчас полный завал, черчу только дома вечерами и не всегда

[=2ndSS=JOCKER]

Хочу из алюминия отлить. Форма не сложная. Но пока до этого далеко. Нужно всё проработать,  продумать установку электроники. На работе сейчас полный завал, черчу только дома вечерами и не всегда

Так какая программа то помогает ?

[Cheb2006]

Так какая программа то помогает ?

Помогает? Да в любой среде 3d твердотельного моделирования можно делать, было бы умение и время. Компас 3D, Solidworks.

[Serg1962]

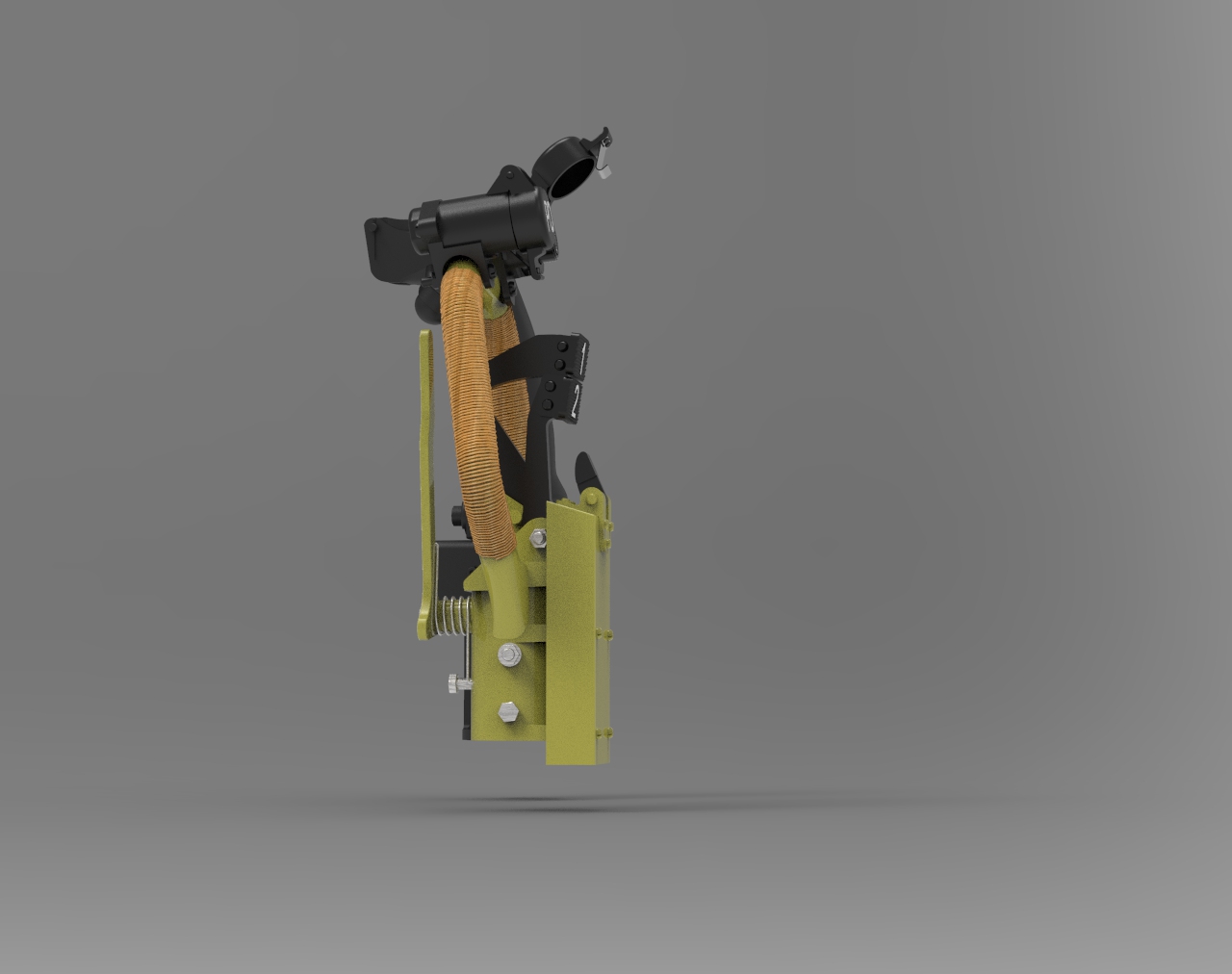

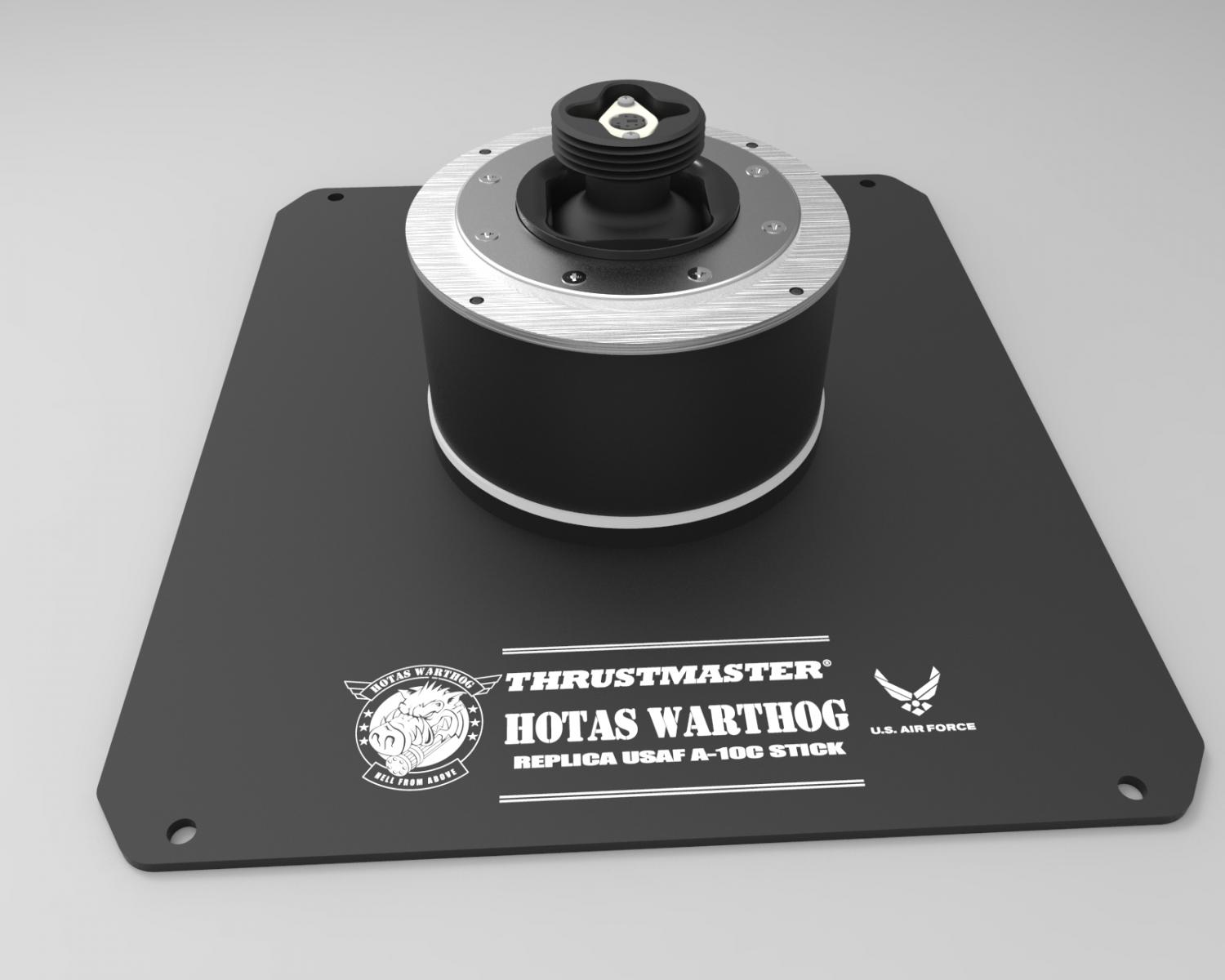

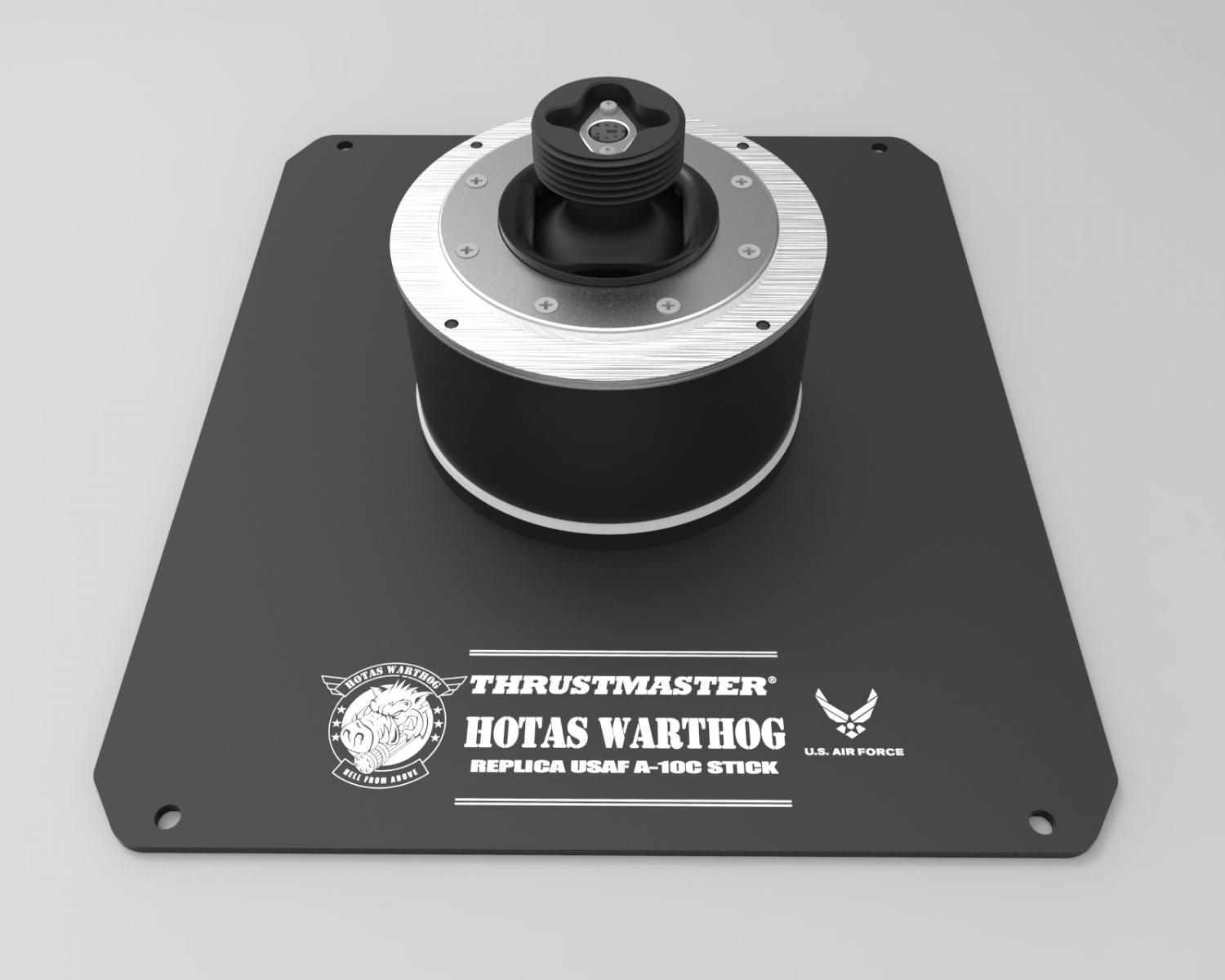

Ну, в принципе всё готово для примерки. Готова цифровая Hotas Base.

[=VIRPIL=Baur]

Готова цифровая Hotas Base.untitled.72.jpg

  Молодец! И это в то время, когда "страна" ищет таланты!!!

Только вот намётанный глаз видит не точность. Или резьбу взял не с тем шагом. Или слишком высокая часть штока с резьбой.

А вообще хвалю!

[=2ndSS=JOCKER]

Имхо ! Кулибины ! Такой РУС только на напильник, минимум подстульник.

[Cheb2006]

Имхо ! Кулибины ! Такой РУС только на напильник, минимум подстульник.

Это почему?

[=FA=CATFISH]

Это почему?

Тоже согласен - минимум на подстульник.

На настольном будет смотреться как на корове седло

[Cheb2006]

Тоже согласен - минимум на подстульник.

На настольном будет смотреться как на корове седло

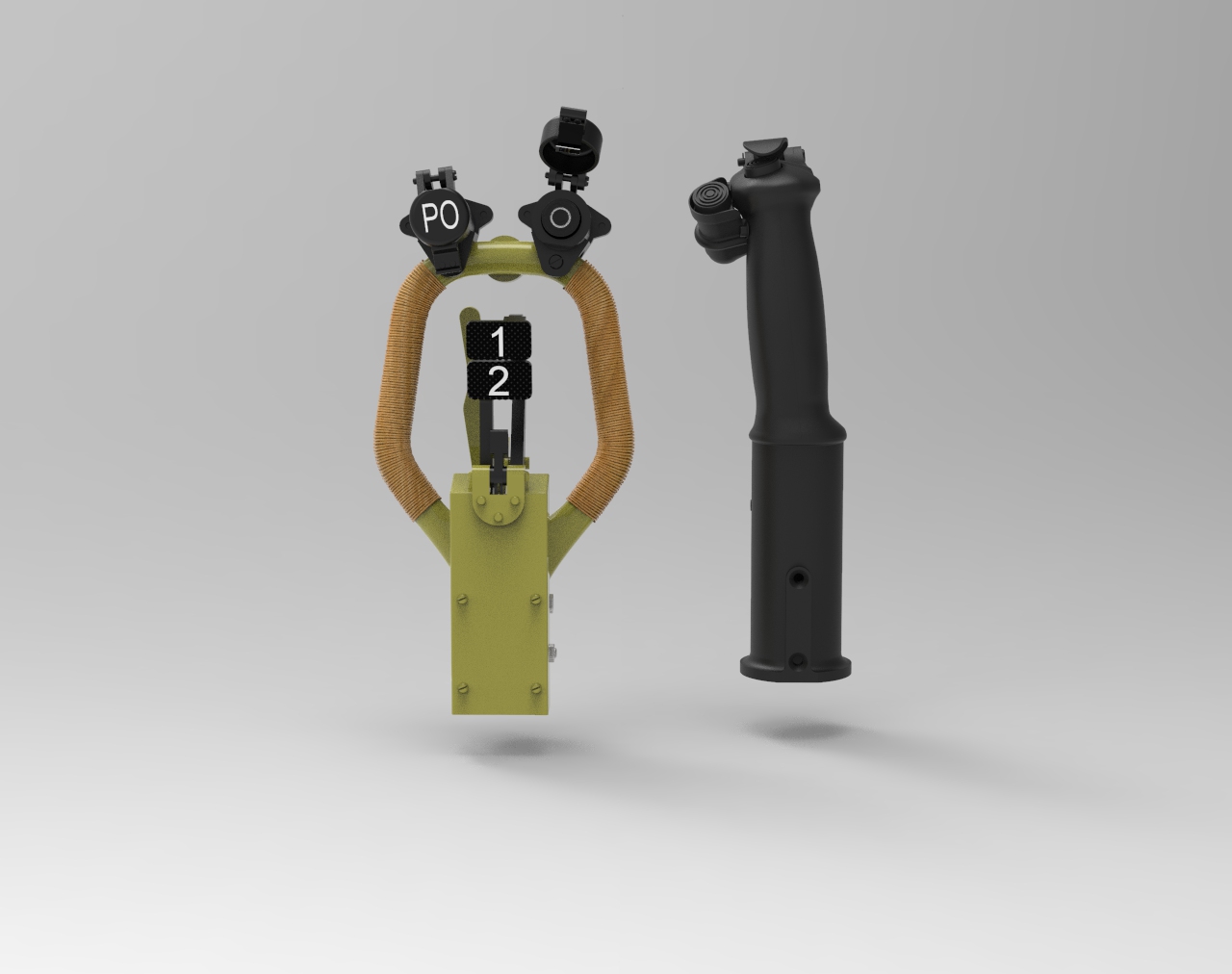

Ручка меньше, чем КГ-13, если что, а подстульник и напольник с любой ручкой лучше. Тут вопрос в том, что настольник часто ставят справа от экрана, что приемлемо для ручек типа КГ, но для ИЛ 2 не очень. Ведь вести огонь одновременно с первой и второй кнопок полагается с двух рук...



С другой стороны, сама рука на ручке ниже, чем на КГ... нужно попробовать как это будет с минимальной высотой на кабане. возможно и не плохо...

На рендере очень старая модель КГ, но общие размеры не изменились.



Крышка, как я и говорил, выступает за нижний срез ручки. Возможно обрежу по ней, если на кабане будет в банку упираться в крайних положениях...

Изменено 30 января 2018 пользователем Cheb2006

[=2ndSS=JOCKER]

Имхо ! Кулибины ! Такой РУС только на напильник, минимум подстульник.

Это почему?

Просто видимо вы не держались за такое "весло". Ни слева, не справа, а только установленная между ног она будет удобна. Изменено 30 января 2018 пользователем =2ndSS=JOCKER

[Cheb2006]

Просто видимо вы не держались за такое "весло". Ни слева, не справа, а только установленная между ног она будет удобна.

Я уже написал, что по центру должна быть...

По высоте, если смотреть как она в реальной кабине, то она должна быть чуть ниже, чем если её на кабане на стол поставить...

Так что, если ставить на подстульник, то очень длинную трубу удлинитель ещё нужно делать.

[=2ndSS=JOCKER]

Это само собой ! Просто такой рус на выхлопе, ставя на столе будет смотреться несуразно. Это как настоящему рус (к примеру от МиГ-29) отпилить шток и устанавливить на стол. В любом случае вы художник, ваше право.

Изменено 31 января 2018 пользователем =2ndSS=JOCKER

[Cheb2006]

Это само собой ! Просто такой рус на выхлопе, ставя на столе будет смотреться несуразно. Это как настоящему рус (к примеру от МиГ-29) отпилить шток и устанавливить на стол. В любом случае вы художник, ваше право.

Вообще не совсем понимаю о чём тут спорить Рус будет с посадкой по чертежу, в любом случае. Хочешь - через переходник на настольник, хочешь - на трубу и на напольник.

[Serg1962]

  Молодец! И это в то время, когда "страна" ищет таланты!!!

Только вот намётанный глаз видит не точность. Или резьбу взял не с тем шагом. Или слишком высокая часть штока с резьбой.

А вообще хвалю!

Да, махнул лишний виток. После возни с логотипом, расслабился... Исправлено.

[capitanblood]

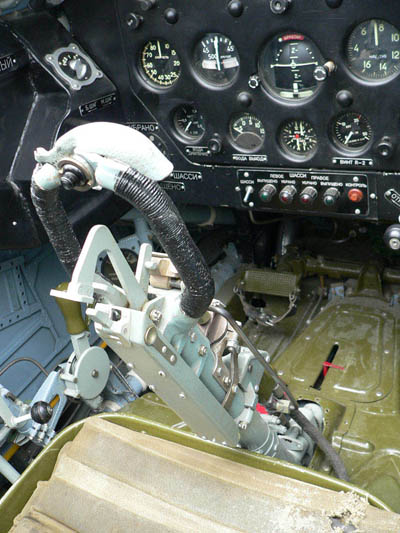

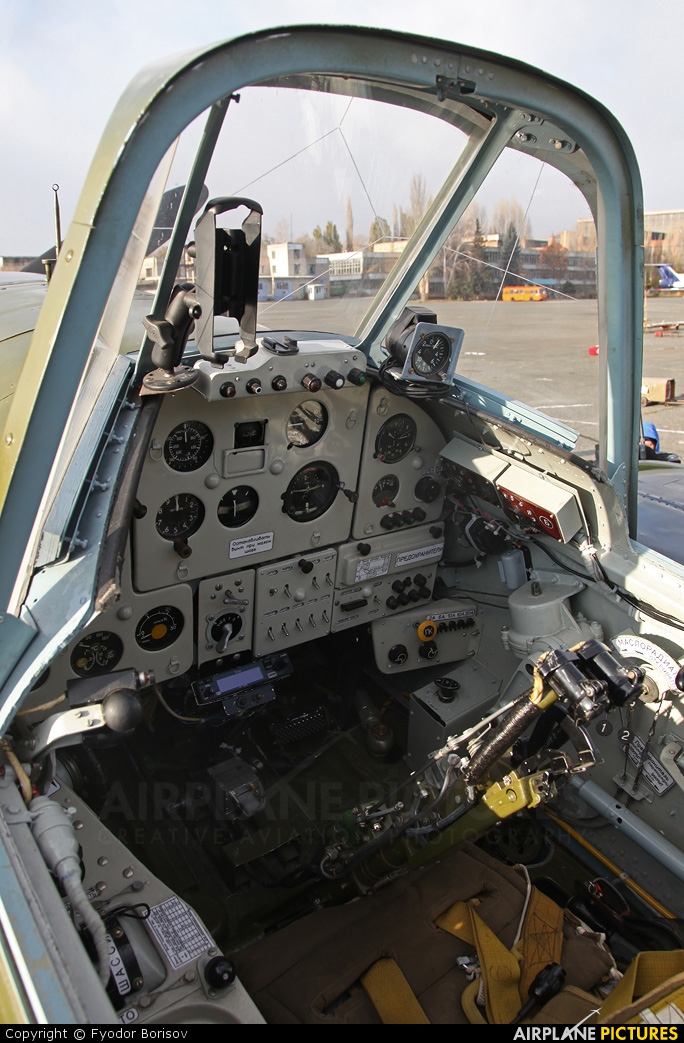

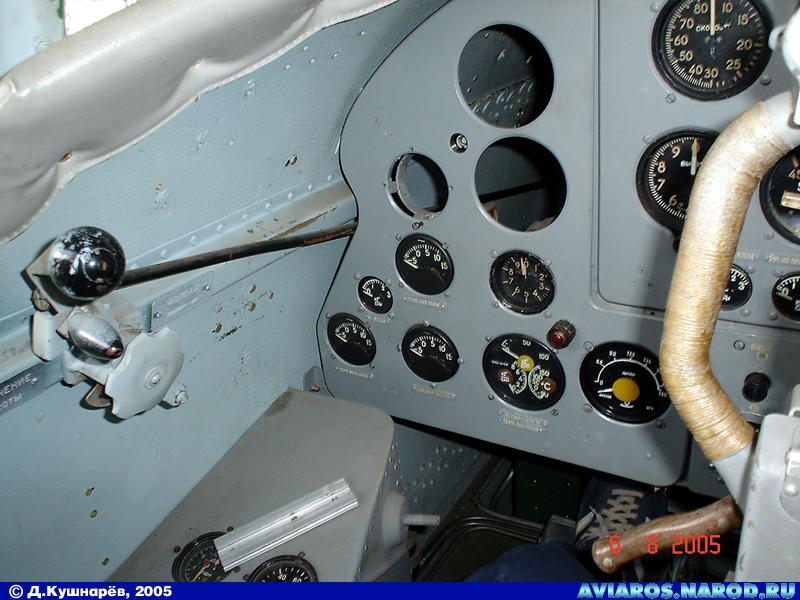

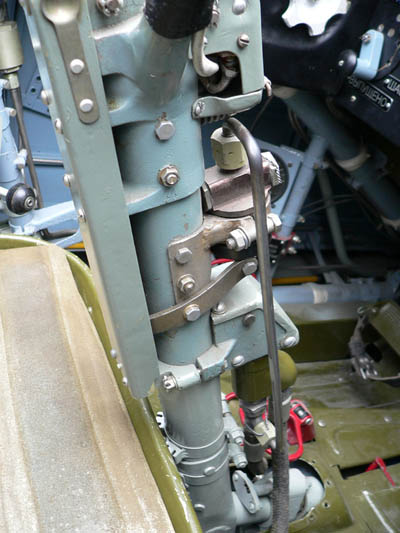

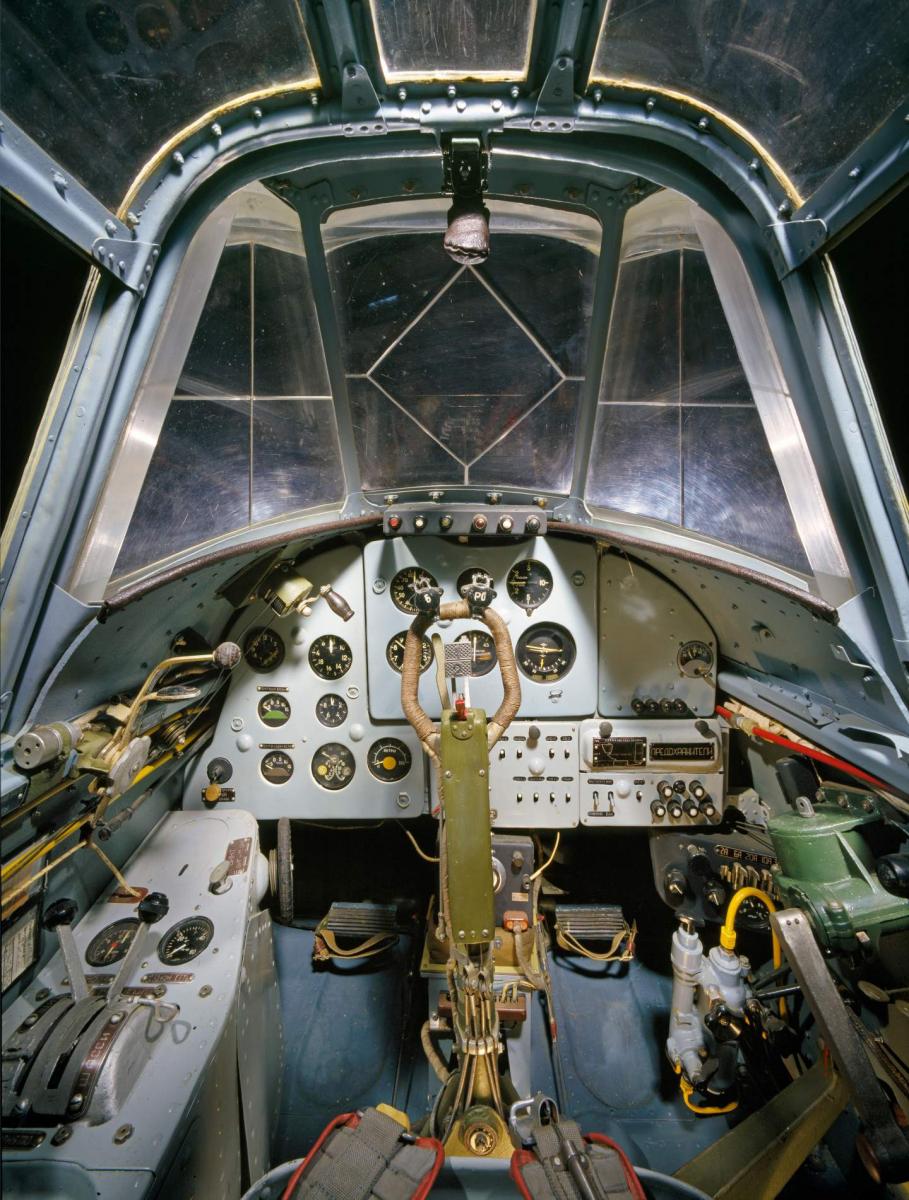

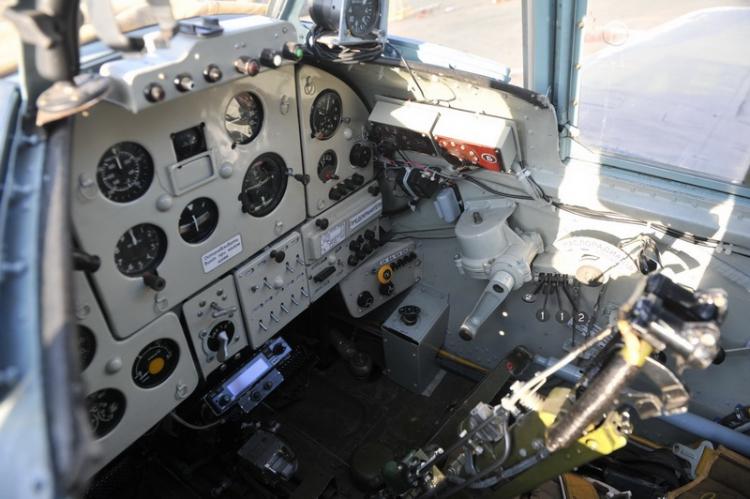

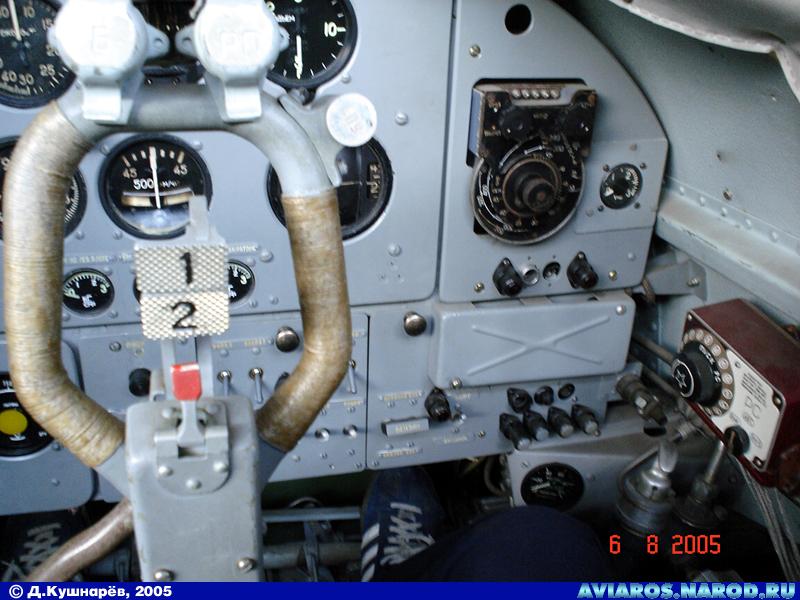

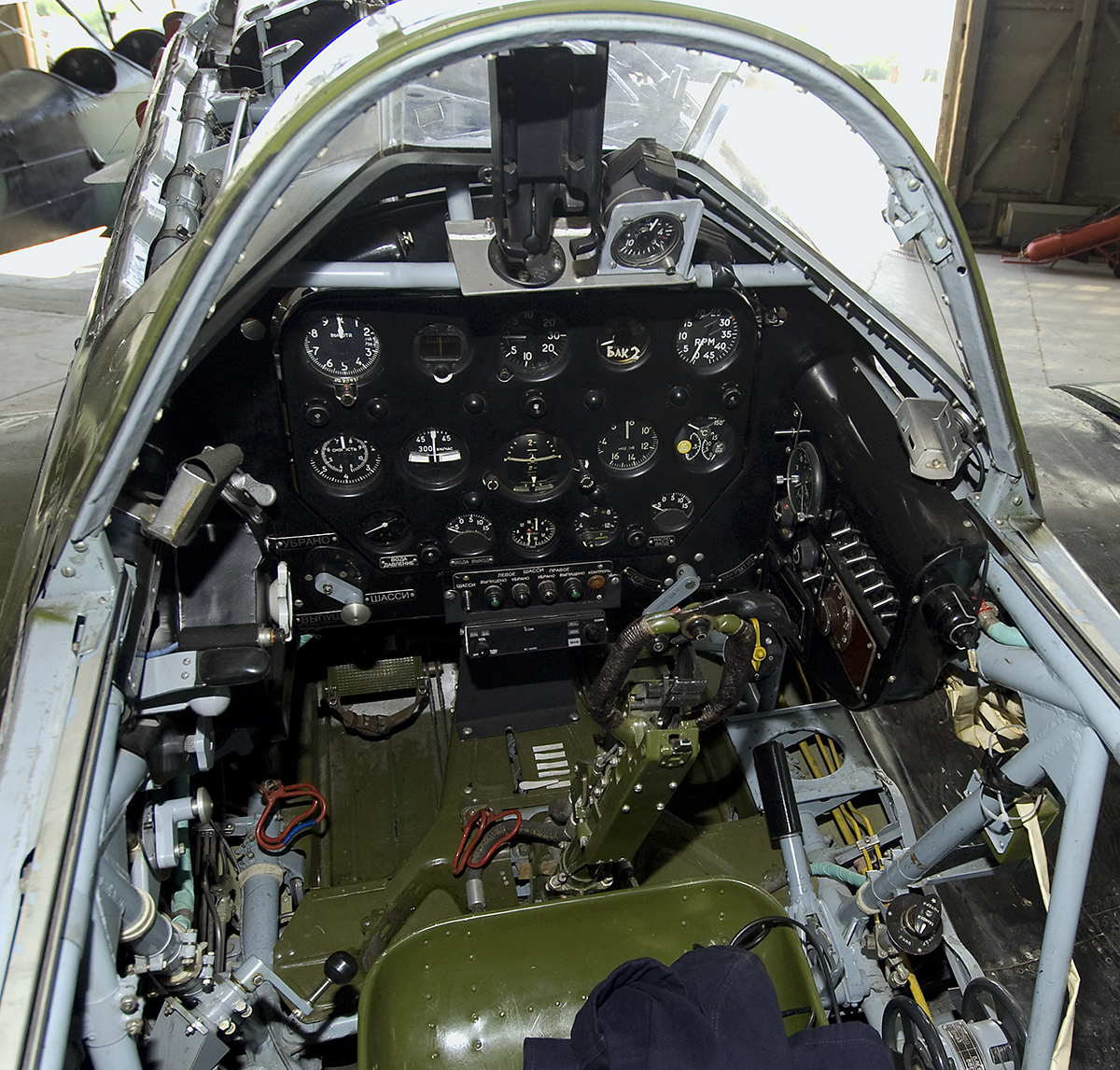

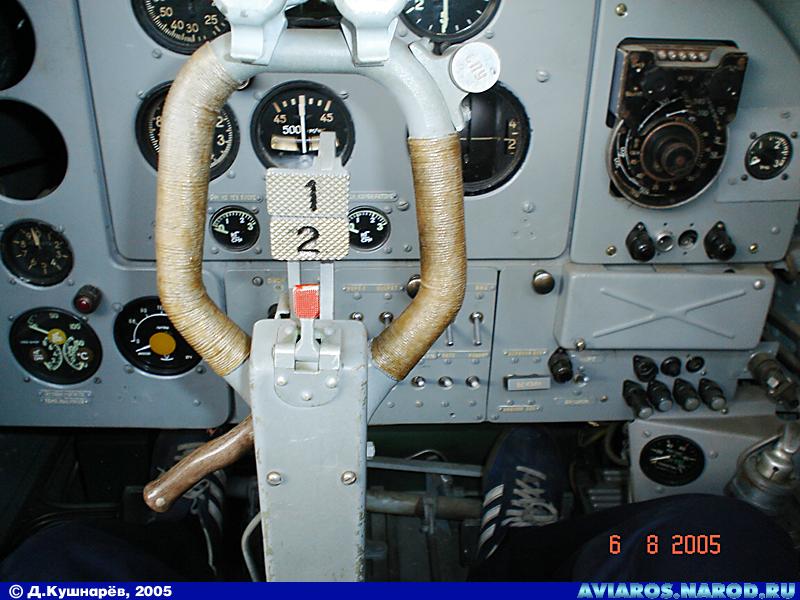

Вот, еще несколько фоток по штурвалу Ил-2 (кстати, на одном, помимо всего прочего, стоит еще и кнопка СПУ)

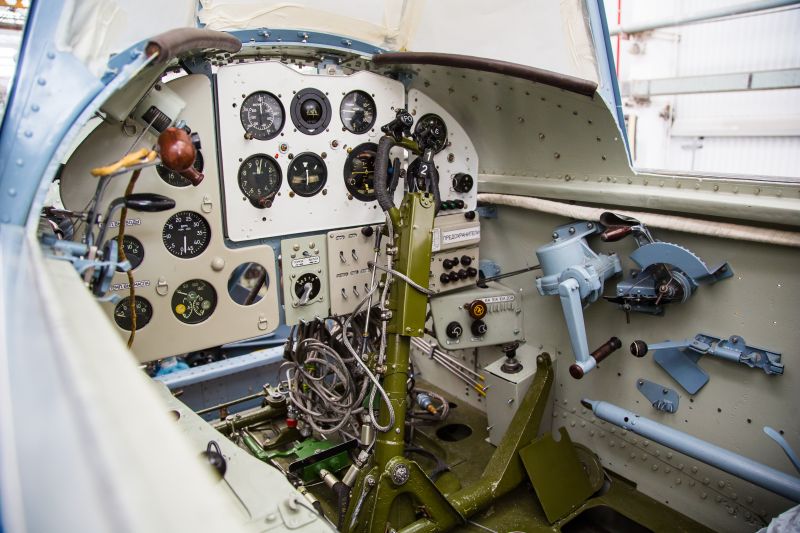

И МиГ-3







[capitanblood]

Еще заметил что на Иле проводка от кнопок сброса бомб и пуска ракет проходит под оплеткой, увеличивая диаметр обхвата, не на много конечно, но как факт. На Миге и Лагге под оплеткой идет тросик от ручки тормоза, только слева, проводка от кнопки наверное в трубе.

[Cheb2006]

Фотки почти все эти есть, но всё равно спасибо!



Еще заметил что на Иле проводка от кнопок сброса бомб и пуска ракет проходит под оплеткой, увеличивая диаметр обхвата, не на много конечно, но как факт. На Миге и Лагге под оплеткой идет тросик от ручки тормоза, только слева, проводка от кнопки наверное в трубе.

Не, на Миге и Лагге провода просто справа идут..

На фотках видно узкий пропил сверху и выход проводов снизу. Думаю пилили по месту. Иногда клали вместе с трубкой тормоза.

Изменено 31 января 2018 пользователем Cheb2006

[Cheb2006]

Вот с запором курков я голову долго ломал... На ручуах, где курки по горизонтали всё понятно, а вот там где гажетка одна над другой и фиксирующая балка сзади поджимает чертежей нет. Фоток со снятой крышкой и полной начинкой тоже нет. 3 варианта механизации замка запилил, дисковый и два рамных. Последний рамный более всего похож на то, что могло бы быть.

Изменено 31 января 2018 пользователем Cheb2006

[=VIRPIL=Baur]

Фоток со снятой крышкой и полной начинкой тоже нет.

Надо искать. Может к буржуям обратиться?

[=FA=CATFISH]

Надо искать. Может к буржуям обратиться?

Баур взял след!

След. ручка от VPC  будет по мотивам Лавки?

[=UKS=LW=GMC]

Надо искать. Может к буржуям обратиться?

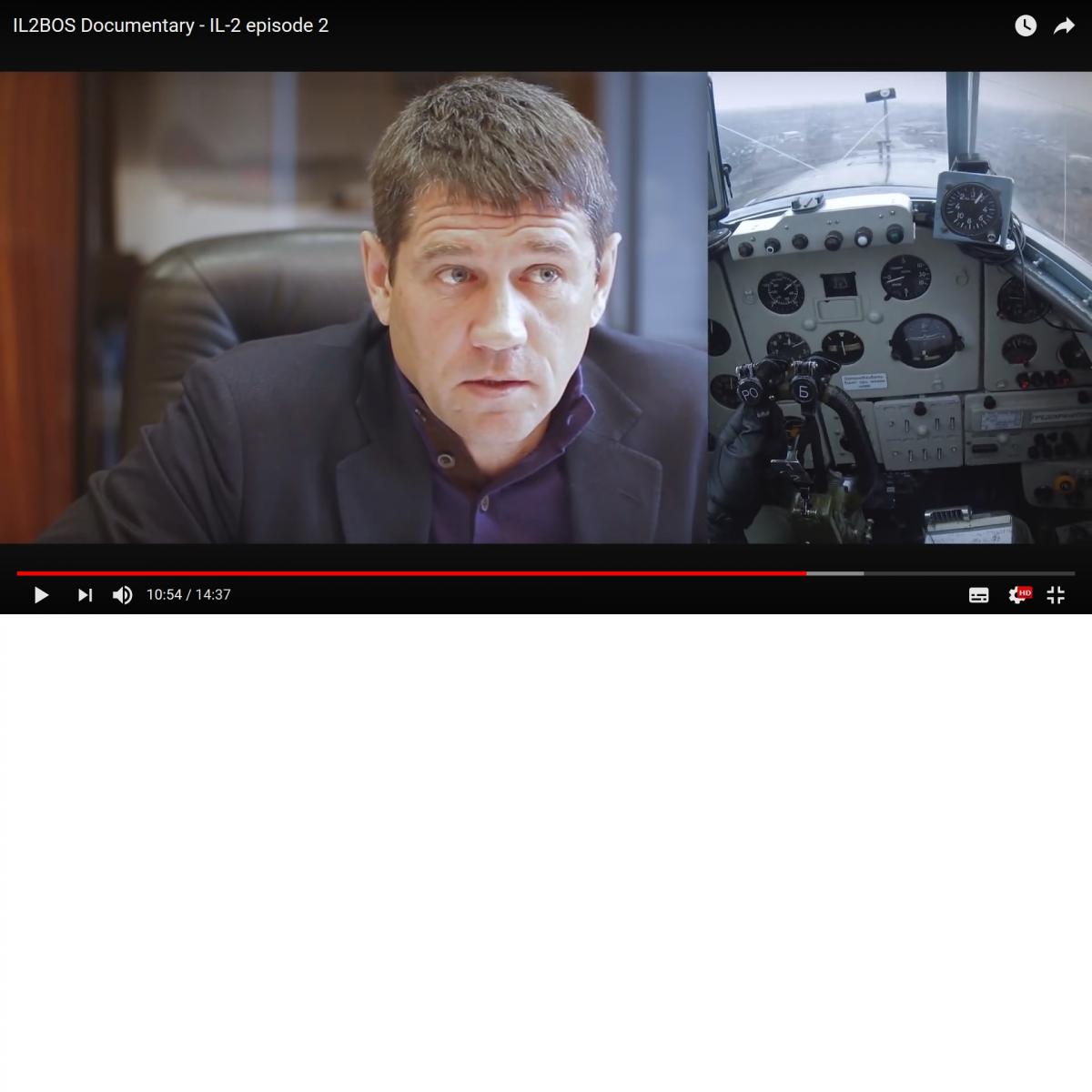

Я обратился к нашему летчику, Барсуку Владимиру Евгеньевичу(выше на стопкадре он есть тут. Хороший дядька). Они в феврале планируют расчихлять Ил-2(он щас в Раменском в ангаре зачехленный стоит) и летать на нем начинать в этом году. Он как будет на месте, то нафотает ручку с линейкой рядом со всех ракурсов и с Миг-3 тоже фотки будут.

[Cheb2006]

Я обратился к нашему летчику, Барсуку Владимиру Евгеньевичу(выше на стопкадре он есть тут. Хороший дядька). Они в феврале планируют расчихлять Ил-2(он щас в Раменском в ангаре зачехленный стоит) и летать на нем начинать в этом году. Он как будет на месте, то нафотает ручку с линейкой рядом со всех ракурсов и с Миг-3 тоже фотки будут.

снаружи фоток уже достаточно, просто не думаю, что он станет снимать крышку ради нас. Кроме того, есть сомнения, что для этого достаточно отвернуть саму крышку. Там курок фиксатора связан с механизмом и если он в рабочем состоянии (что совсем не обязателно), то ещё и ось курка вынимать придется.

[=UKS=LW=GMC]

снаружи фоток уже достаточно, просто не думаю, что он станет снимать крышку ради нас. Кроме того, есть сомнения, что для этого достаточно отвернуть саму крышку. Там курок фиксатора связан с механизмом и если он в рабочем состоянии (что совсем не обязателно), то ещё и ось курка вынимать придется.

Так фотки будут с реальными размерами, а на счет крышки можно и поговорить. Может перед полетом будут его осматривать основательно и может даже откроют.

[Cheb2006]

Так фотки будут с реальными размерами, а на счет крышки можно и поговорить. Может перед полетом будут его осматривать основательно и может даже откроют.

Было бы ооочень интересно, но увы, для полёта гашетки не нужны, и под крышкой им нечего осматривать.

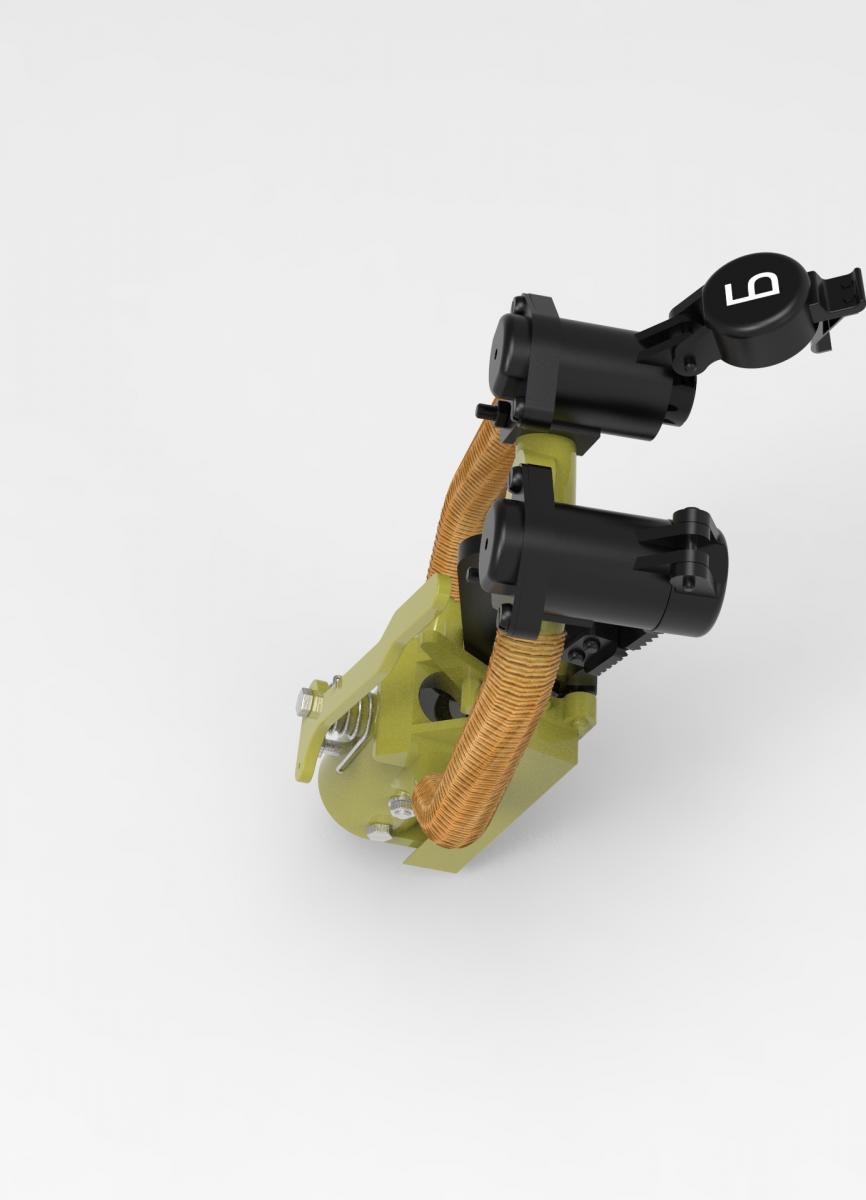

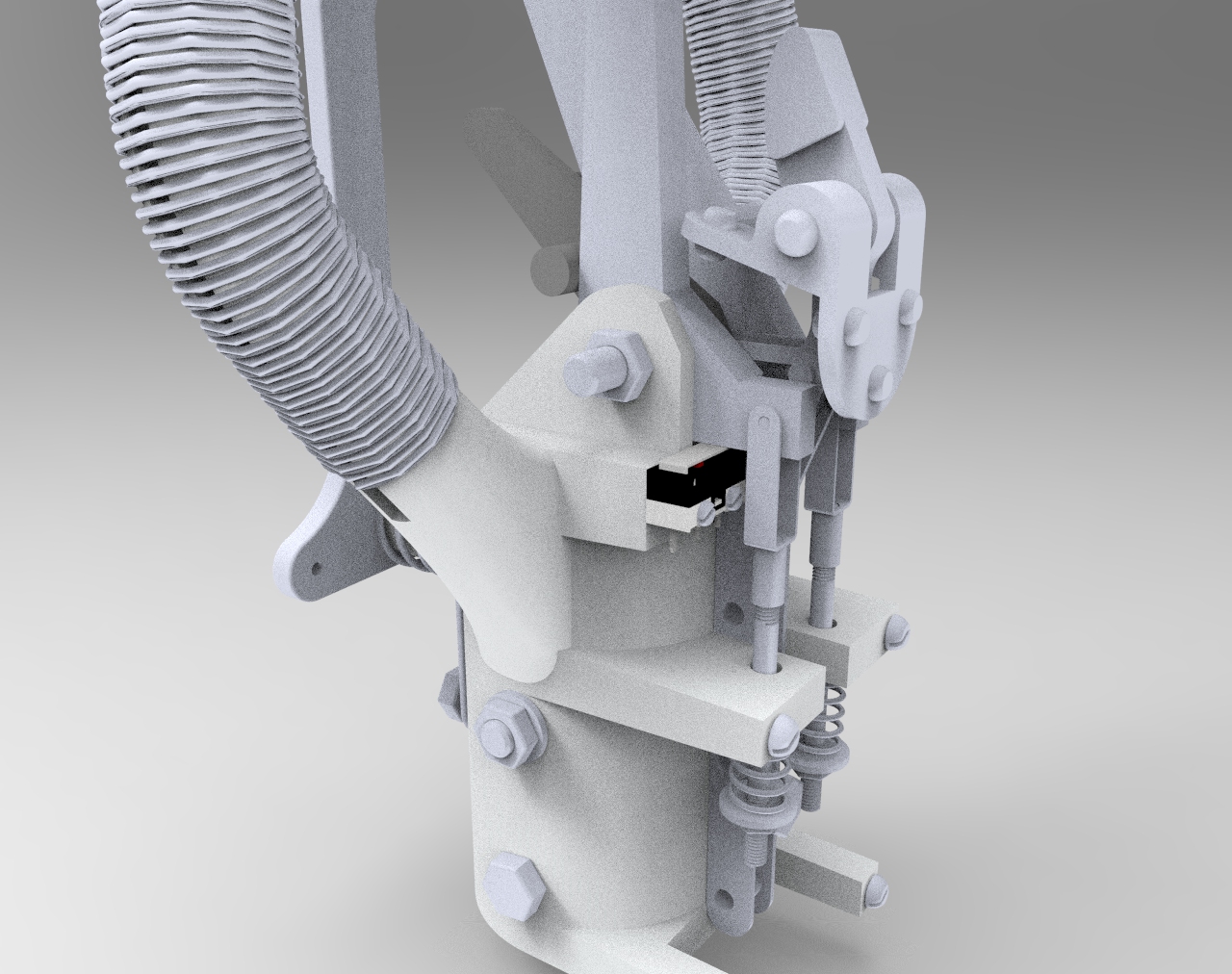

Вот что пока получается.

Гашетки на предохранителе:



Гашетки в боевом:





Вообще могло бы быть поизящнее, но я сделал с учетом легкодоступной элементной базы.

Так же не могу себе позволить заказывать штамповку, а могу только резку. Но сама механика перевода режимов была реализована именно так...

Изменено 31 января 2018 пользователем Cheb2006

[Cheb2006]

Если 10 я винда очередной раз не обосрется во время печати, то к концу недели, возможно, соберу всё в пластике на пробу.

[capitanblood]

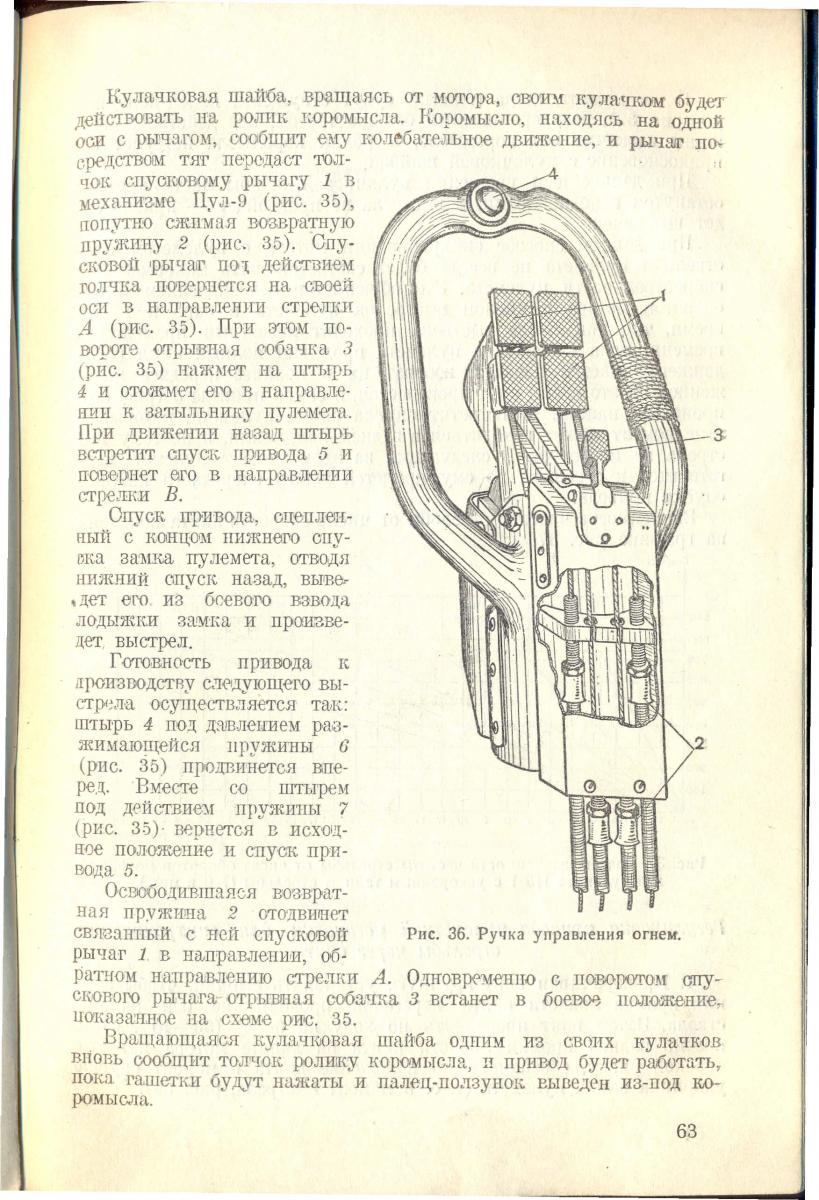

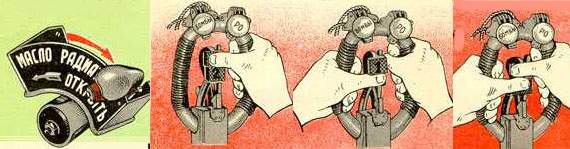

Вот, может прольет свет, хотя это с И-15 бис.





Для установки гашетки на предохранитель, последний поднимается вверх.



А вот фото без гашеток, но и без предохранителя тоже, это с И-185

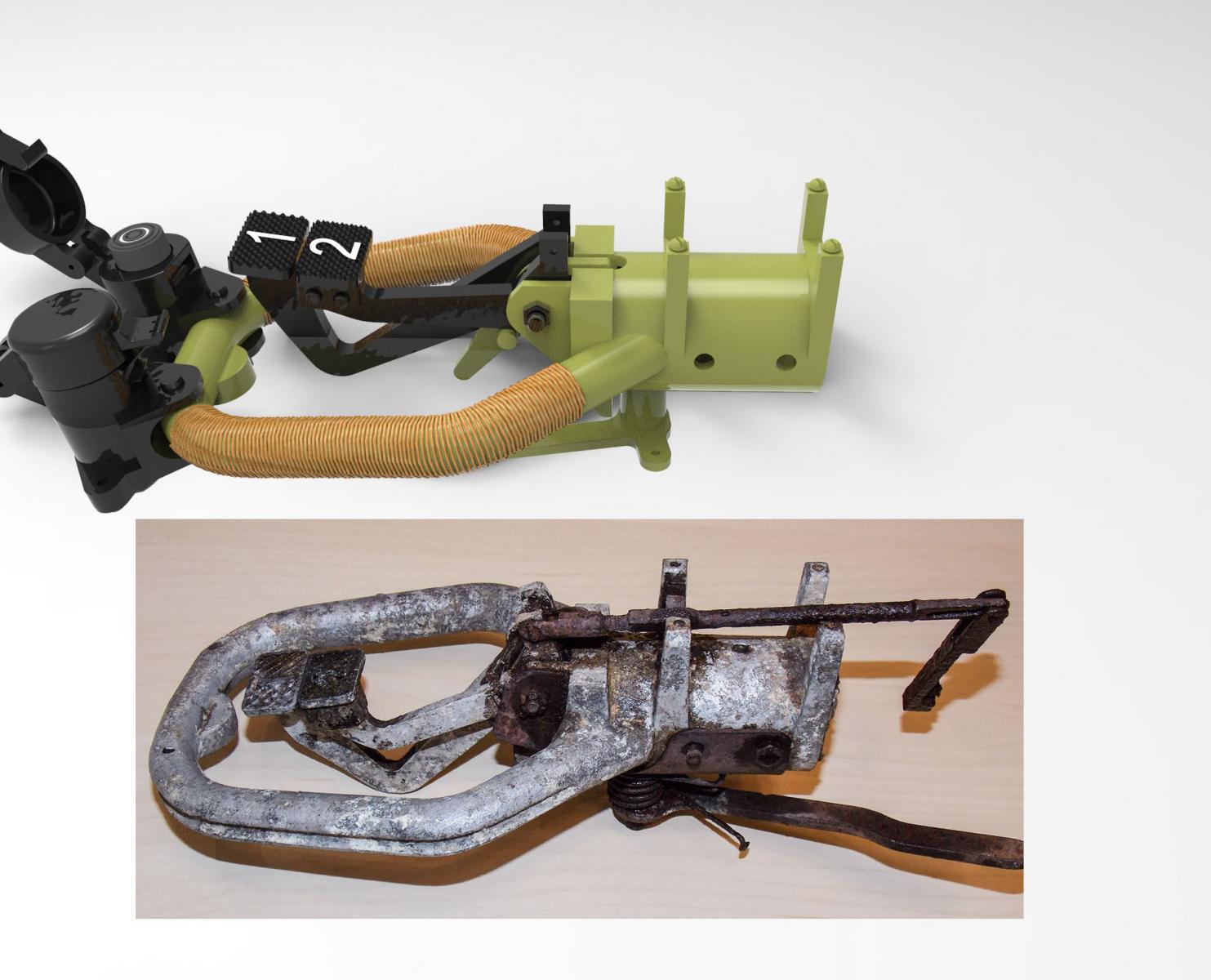

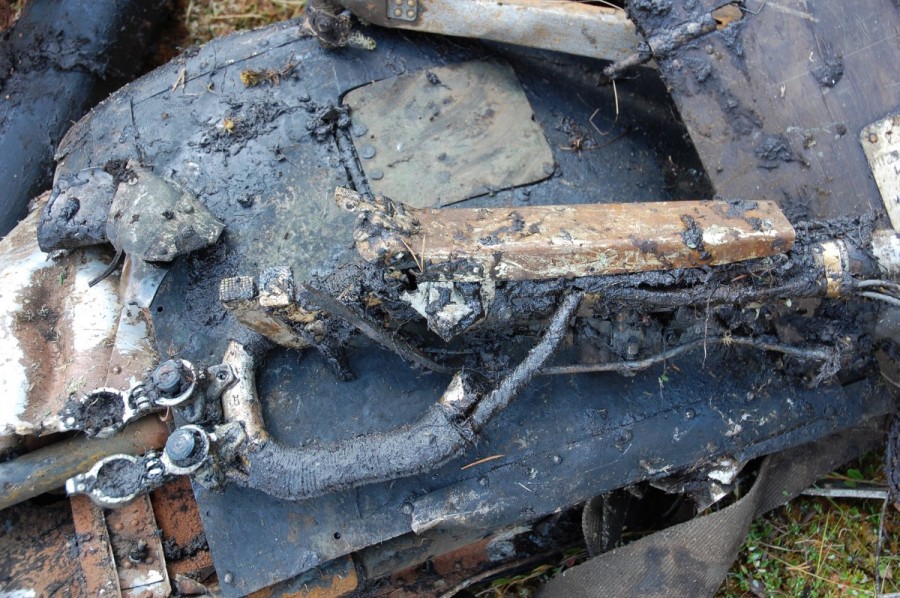

А это останки ручки от МиГ-3





[Cheb2006]

Вот, может прольет свет, хотя это с И-15 бис.



r]

не прольёт Все эти фотки есть. Тут нет фиксирующей подпорной балки. У 4-х гашеточного фиксируюший курочек просто зажимает хвостики гашеток а поперечная пластина, прижимающая хвостики, фиксируется боковыми пружинными полусферами...

Изменено 31 января 2018 пользователем Cheb2006
