ПБП-1б реализация в БзС

[Dimych75]

Реостата у меня нет, поэтому бояться нечего. это так - мысли вслух. Делаю с напряжением 18,5-20 V и на этом эксперименты заканчиваю.. 24-26 вольт уже видели.

[Alex_Oz]

Итак товарищи, с напряжением 12 вольт сетку видно только на темном (почти черном фоне), стоит переместить прицел хотя бы на траву - все сетки не видно. 14,8 вольт - ситуация не сильно лучше. Буду пробовать 18,5-20V. Сдается мне что реостат включен был параллельно и следовательно не менял напряжение , а менял силу тока..

В общем как бы парадоксальная ситуация - без лампы сетку видно лучше при дневном свете.



на 12 вольтах для 15вт из-за нелинейности лампы приблизительно 30% мощности - т.е. чуть меньше 5 вт, что можно в первом приближении считать аналогично стоявшей 4вт лампе - по крайней мере разница уже будет не такая существенная для оценки.



Реостат нужен чтобы ночью не слепило - там полная мощность будет избыточной. Вполне нормально будет регулиировать и в последовательной схеме.



А так ничего парадоксального - всё в соотвествии с документами - днем летали только с естественной подсветкой.

Собственно о чем говорилось с самого начала темы. И расчеты подтвердились. Правда это ж не забугорные мемуары чтобы их на веру принимать, этого всего лишь математические расчеты были.



Большое спасибо за работу!



Кстати где-то мелькало что в игре вроде уже поправили красную подсветку на естественную - хотя в официальных инфо по апдейтам не видел, хотя может и плохо смотрел. Всего-то полтора года понадобилось... Ну там правда вопрос ещё с адаптивной яркостью, но это уж такие мелочи



Ну и видимость реви на солнце без фильтра ... вопрос открытый

Изменено 20 мая 2015 пользователем Alex_Oz

[=V=Heromant]

На этом прицеле в игре уже давным давно (в РД) сетка подсвечена только ночью. Днем подсветки нет.

[Dimych75]

Я сегодня гонял бобров в простом редакторе - сетка имеет днем бледно красный вид, совсем-совсем бледный , ну как если бы без красного светофильтра от лампочки. Если днем освещение естественное, должно быть четче и белая.

[SAS_47]

К беседе о прицелах в 1.101

Изображение сетки на отражателе мнимое.

Надо представить, что сетка находится очень далеко ( 1000м и более).

И особенно двигать поперёк головой при отражателе шириной 60мм не получится.

Ширину отражателя можно уточнить у Dimych75.



Наружное кольцо 105 тысячных дальности изображает угол 6гадусов от центральной оси.

Или 1/10 дистанции. При установке прицела на 30см выше капота наружное кольцо сетки прицела коснётся капота на удалении 300см (3м).

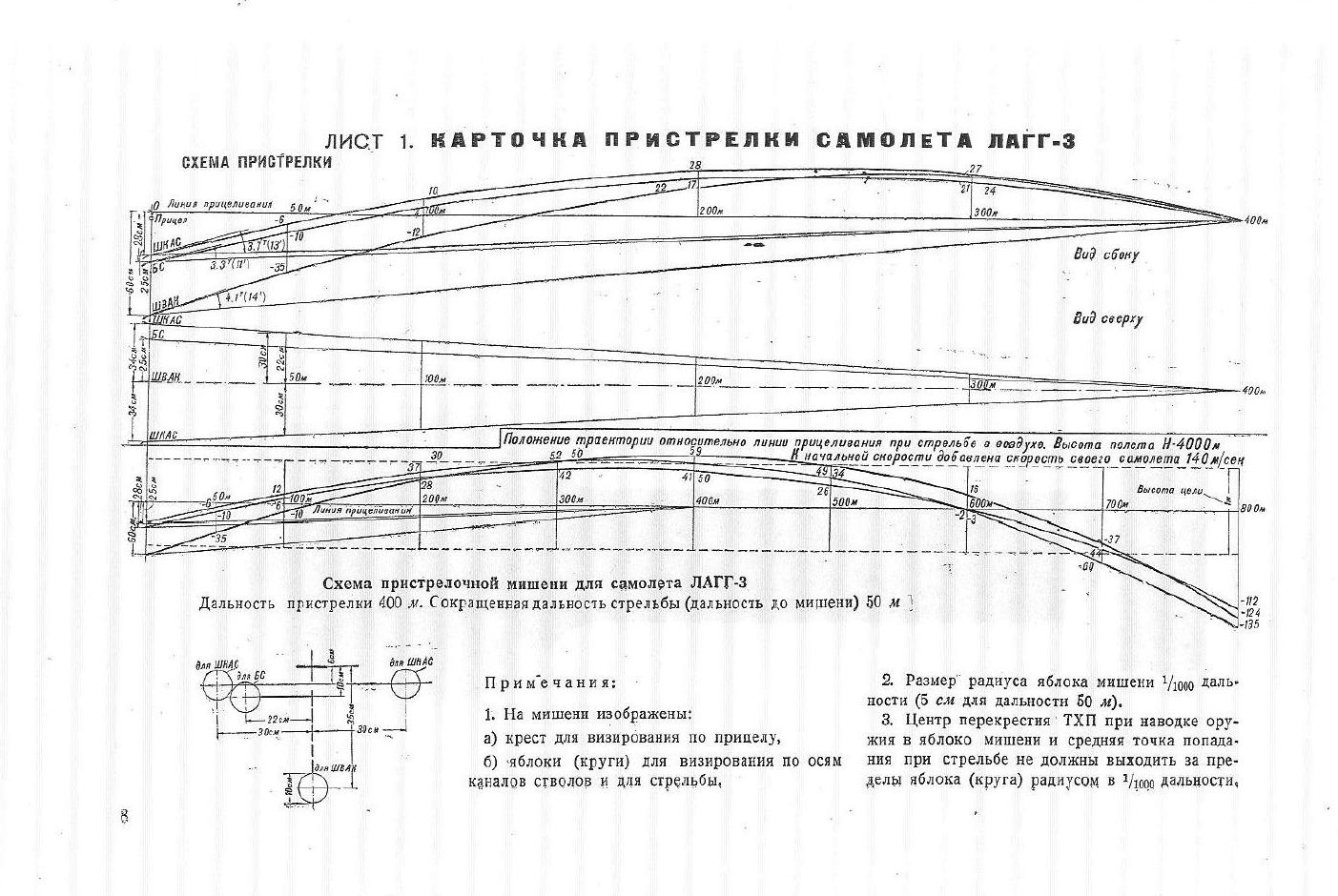

Например карточка пристрелки ЛаГГ3

Изменено 21 июля 2015 пользователем SAS_47

[GYS]

.... При установке прицела на 30см выше капота ...

30 см выше капота- это уже выше козырька.

[SAS_47]

30 см выше капота- это уже выше козырька.



Это пример дан безотносительно конкретного самолёта.



У ЛаГГ наружное кольцо на высоте пулемётов на расстоянии 2.8м.

А есть там капот или нет надо мерять.

Ихмую, что у большинства самолётов в сетке был виден капот.

При обзоре вниз по Сутугину до 5 градусов.

Изменено 21 июля 2015 пользователем SAS_47

[GYS]



Ихмую, что у большинства самолётов в сетке был виден капот.



На многих большое кольцо налезало на капот. Но бывало и хуже. Большинство споров на форуме о том, что наши конструкторы не дураки и не могли такого сделать. Т.е. вопрос веры.

Емнип 105 т.д. - угол будет 6.3 градуса.

[SAS_47]

Есть незначительное расхождения в разных системах.

Тангенс 6 град 0.105

Изменено 21 июля 2015 пользователем SAS_47

[SAS_47]

з.ы. Согласно ТО Ла9 кн2 вооружение.



Переднее бронестекло поднимает линию прицела на 21мм.

[ROSS_Wespe]





Переднее бронестекло поднимает линию прицела на 21мм.

Еа Фоке тот же эффект, но в БЗС это не реализовано.

[RUSparafoil]

Фу..........Все прочитал. По поводу ПБП-1.

Вирпилы уважуха....

Я недалеко от музея космонавтики на динамо в Москве, пару раз включал и выключал ПБП-1. При включенной лампе-ореол,однозначно даже днем,при выключенной,если день пасмурный ,то видно только крестик.......

Внимание вопрос?

А кто сказал что линия визирования цели параллельна оси самолета, плоскости крыльев?

Почему она не может быть выше капота,для обеспечения упреждающей стрельбы.???

Жду вашего ответа.   :-)





[Admon]

1. помогите разобраться с прицелом, видно только малое кольцо и то не целиком, причем и на полном приближении к прицелу картина не меняется.

(хотелось бы видеть прицел как тут http://forum.il2sturmovik.ru/uploads/monthly_09_2013/post-2797-0-26348400-1379158479.jpg)



2. пользуюсь TreckIR, почемут-то после крайних обновлений, пропала возможность приближения/отдаления головой... причем в прогремме трекира все отлично, в иле отказывается приближать отдалять... только кнопками

Изменено 18 октября 2016 пользователем Admon

[Bubi]

1. помогите разобраться с прицелом, видно только малое кольцо и то не целиком, причем и на полном приближении к прицелу картина не меняется.

(хотелось бы видеть прицел как тут http://forum.il2sturmovik.ru/uploads/monthly_09_2013/post-2797-0-26348400-1379158479.jpg)



2. пользуюсь TreckIR, почемут-то после крайних обновлений, пропала возможность приближения/отдаления головой... причем в прогремме трекира все отлично, в иле отказывается приближать отдалять... только кнопками

А в конфиге old_trackir = 0 стоит?

Вот здесь лучше посмотреть как что настроить: http://forum.il2sturmovik.ru/topic/1525-faq-po-nastrojke-obzora/

[Admon]





А в конфиге old_trackir = 0 стоит?



в этом конфиге  <папка_игры>\data\startup.cfg ?

[Bubi]

в этом конфиге  <папка_игры>\data\startup.cfg ?

Да, в разделе [KEY = input]

[100-Sotka]

Судя по этой карточке пристрелки получается, что пристрелянное на земле на 400 м оружие будет в воздухе давать схождение в горизонтальной плоскости на 400 м, а в вертикальной - 600 м?



К беседе о прицелах в 1.101

Изображение сетки на отражателе мнимое.

Надо представить, что сетка находится очень далеко ( 1000м и более).

И особенно двигать поперёк головой при отражателе шириной 60мм не получится.

Ширину отражателя можно уточнить у Dimych75.



Наружное кольцо 105 тысячных дальности изображает угол 6гадусов от центральной оси.

Или 1/10 дистанции. При установке прицела на 30см выше капота наружное кольцо сетки прицела коснётся капота на удалении 300см (3м).



Например карточка пристрелки ЛаГГ3

[100-Sotka]

Разобрался. 600 м - это относительно неподвижной цели. Для догоняемой цели с примерно равными скоростями будут те же 400 м.

[100-Sotka]

На многих большое кольцо налезало на капот. Но бывало и хуже. Большинство споров на форуме о том, что наши конструкторы не дураки и не могли такого сделать. Т.е. вопрос веры.

Емнип 105 т.д. - угол будет 6.3 градуса.

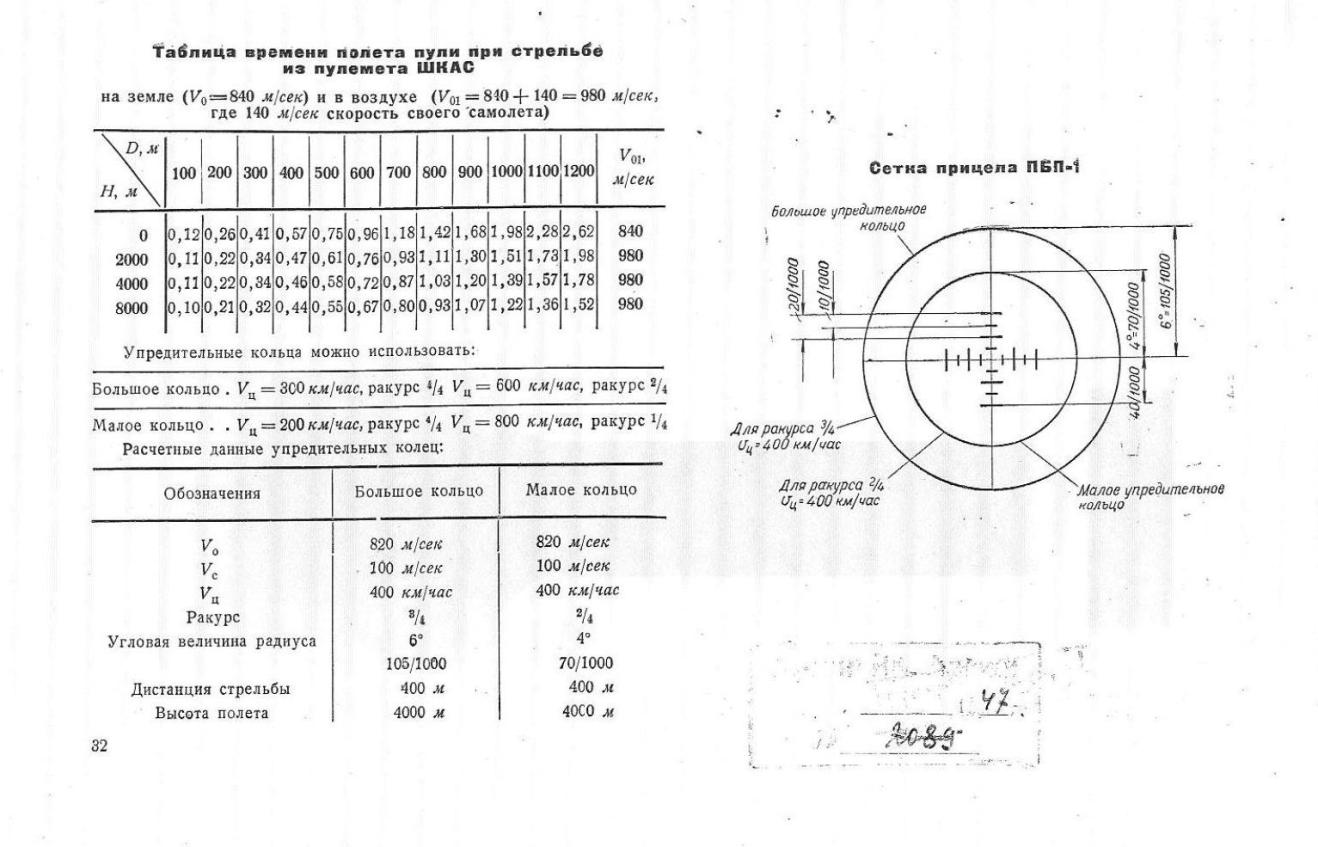

105 тыс будет равна 6,3 градуса, если брать округлённую в РККА величину тысячной, равную 1/6000 оборота (у немцев 1/6400 оборота). Тогда 1 градус = 16,6(6) тыс, а 105 тыс = 6,3 градуса. Сетка прицела посчитана по точной величине тысячной, равной 1/1000 часть радиана, то есть 1/6283 оборота. Тогда 1 градус = 17,4527(7) тыс, а 105 тыс = 6,0 градуса (приближённо можно посчитать через тангенс угла).

[SDV_ZoZo]



А кто сказал что линия визирования цели параллельна оси самолета, плоскости крыльев?

Почему она не может быть выше капота,для обеспечения упреждающей стрельбы.???

Жду вашего ответа.   :-)

Потому, что прицел по орудиям настраивается, а не орудия по прицелу. Теоретически если пушки/пулеметы задрать вверх, то и линия прицеливания может быть выше капота.

[Voi]

Нужен вид "без кабины" - там прицел правильный..

[MicroShket]

Полуразложившиеся сообщения обсуждают. Ужас. :ь

[=FPS=Cutlass_RL]

105 тыс будет равна 6,3 градуса, если брать округлённую в РККА величину тысячной, равную 1/6000 оборота (у немцев 1/6400 оборота). Тогда 1 градус = 16,6(6) тыс, а 105 тыс = 6,3 градуса. Сетка прицела посчитана по точной величине тысячной, равной 1/1000 часть радиана, то есть 1/6283 оборота. Тогда 1 градус = 17,4527(7) тыс, а 105 тыс = 6,0 градуса (приближённо можно посчитать через тангенс угла).



Так на какую дальность выставлять сведение прицела в игре если допустим предельная дистанция огня будет 400м.....?

[100-Sotka]

Так на какую дальность выставлять сведение прицела в игре если допустим предельная дистанция огня будет 400м.....?



Если дистанция до цели вдогон на равных скоростях 400м, то и выставлять 400м

[81sqn[RAF]kot-matroskin]

Солидарен с товарищем  Bubi  очень бы хотелось настроить сетку прицеливания как на указанном выше скриншоте  http://forum.il2sturmovik.ru/uploads/monthly_09_2013/post-2797-0-26348400-1379158479.jpg) по всей видимости это удалось VPK_SMERSH может он подскажет или ещё кто знает? заранее спасибо.

[Pchel]

Только что, 81sqn[RAF]kot-matroskin сказал:

Солидарен с товарищем  Bubi  очень бы хотелось настроить сетку прицеливания как на указанном выше скриншоте  http://forum.il2sturmovik.ru/uploads/monthly_09_2013/post-2797-0-26348400-1379158479.jpg) по всей видимости это удалось VPK_SMERSH может он подскажет или ещё кто знает? заранее спасибо.

Так можно было настроить пока плечевые ремни не ввели, теперь никак, максимум внутреннее кольцо. (На стоянке можно так отрегулировать как на картинке, но в полете прицел "разойдется" до внутреннего кольца)

[=UA=TORT]

Сейчас так можно настроить прицел только на Як-1Б и Як-7Б, плюс выдвинутый в боевое положение прицел ПБП-1Б на Ил-2 позволяет видеть и наружное кольцо прицела.

К сожалению, но на остальных советских самолетах , прицел "сломался" в угоду привязным ремням пилота. Вот неплохое видео по использованию ПБП-1Б в игре:

Скрытый текст



Скачать видео

Скачать видео

Скачать видео













П.С.

Интересно, а если отрезать кусок Revi ?

Изменено 1 июня 2018 пользователем =UA=TORT

[72AG_Atochi]

А сможет кто перевести или русскоязычный вариант предоставить?!

[-DED-Mazai]

В 15.02.2017 в 11:07, ZoZo сказал:

Потому, что прицел по орудиям настраивается, а не орудия по прицелу. Теоретически если пушки/пулеметы задрать вверх, то и линия прицеливания может быть выше капота.

а как тогда в цель попадать..,если у тебя пушки в крыльях и нет сведения,то очереди будут ложиться по бокам от цели..,я соглашусь,что по пушке стреляющей через вал можно настроить прицел по пушке,но у крыльевых должно настроиваться сведение по прицелу,иначе нет смысла ,будешь палить в белый свет...

Изменено 1 июня 2018 пользователем mehh

[=UA=TORT]

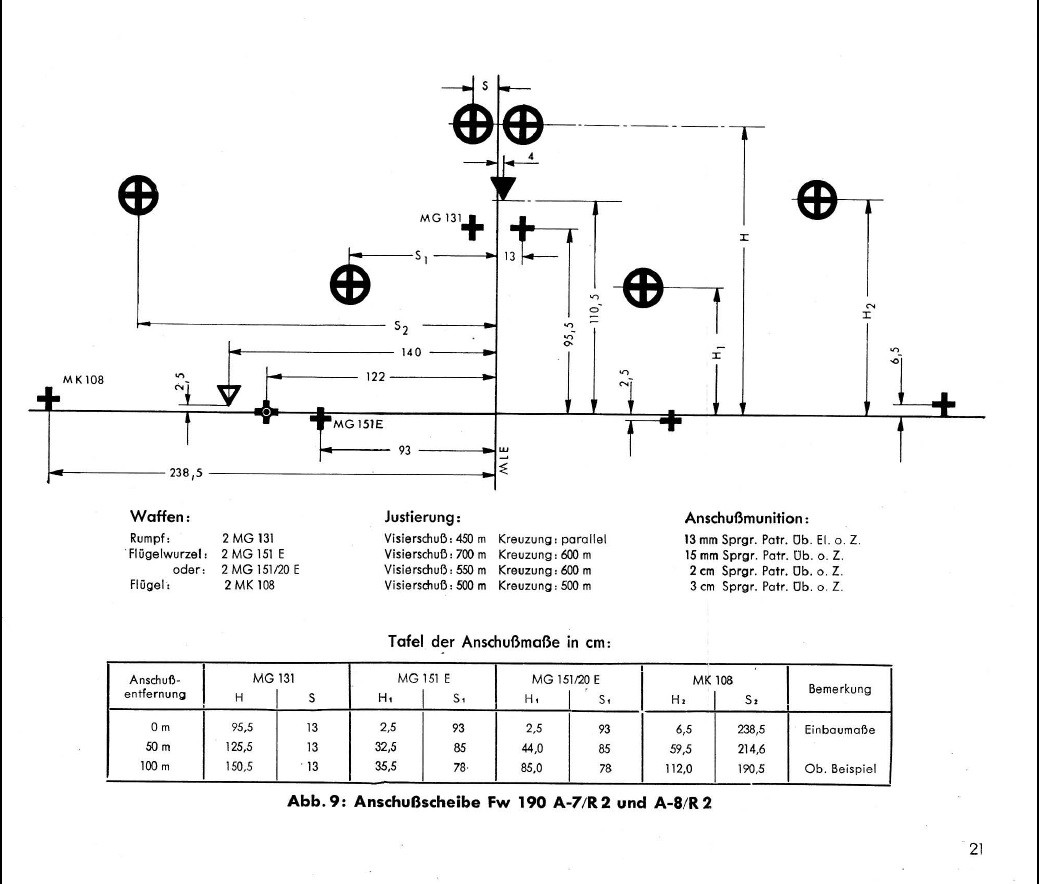

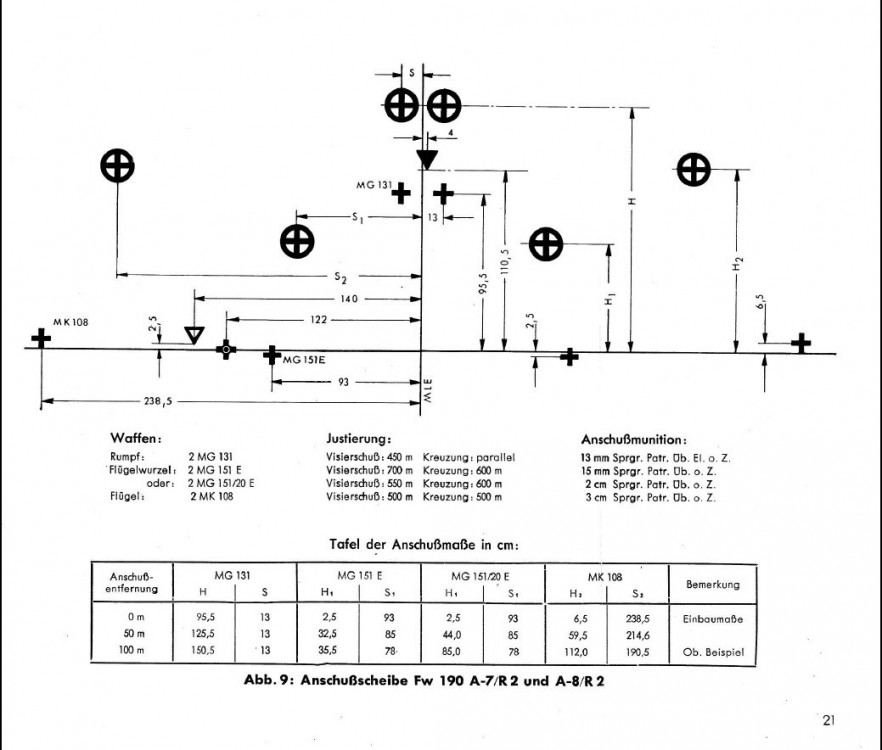

Учите матчасть. Для каждого самолета есть карта пристрелки оружия.

Вот например:

[81sqn[RAF]kot-matroskin]

Спасибо тов.=UA=TORT действительно интересное видео , но согласитесь видеть прицел целиком было бы неплохо.

[Pipa]

Есть-ли в природе какие-нибудь нормальные гайды по использованию ПБП-1 в БзХ?

Гайд Requiem'a посмотрел, но хоца исчо инфы

[Casper_]

ребят а как настроить его в игре?чтоб как на картинке и видео прицел был все сетки и откланялся во время маневра.а то у меня тупо стоит по центру и не полностью

[DiFiS]

Он никуда не отклоняется. Это сетка с отраженная на стекле. Статичный колиматор.

[Sashka13]

23 часа назад, =Norilsk=Plumbum_ сказал:

ребят а как настроить его в игре?чтоб как на картинке и видео прицел был все сетки

Для этого надо самому настроить пользовательский вид. Есть здесь на форуме тема с видео по настройкам обзора, поищи.



Изменено 11 января 2023 пользователем Sashka1308
