MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[Vumpel18]

1 час назад, MYCYJIbMAHUH сказал:

В чём может быть причина что одном компе девайс на mmjoy2 в Ил-2 работает без нареканий,а на другом компе,этот девайс глючит.То оси работают,кнопки половина не работает,потом кнопки работают,а оси пропадают?

1.) ОС (чистить реестр) .

2.) IL-2 GREAT BATTLES SERIES см. п. 24) Как переупорядочить игровые контроллеры? https://forum.il2sturmovik.ru/topic/808-faq-по-установке-и-настройке-игры/

3.) В железе - порты USB на материнской плате.

4.) Конфликт VID&PID контроллера MMJOY2.

[=FA=CATFISH]

Как бы не пришлось клиенту его комп менять ))))





Изменено 6 марта 2021 пользователем =FA=CATFISH

[Alator]

Напомните на что распространяется ограничение в первые 32 кнопки? Разбил ось на две кнопки (физ. 42 и 43) - в конфигураторе определяетются и отрабатывают (прописаны как 37 и 38 соответственно), а в джой тестере (VKB Button tester) не определяются... 36 кнопка отрабатывает без вопросов от оси





Изменено 7 марта 2021 пользователем Alator

[Alator]

В целях эксперимента пробовал повесить кнопки 42 и 43 на другие номера осей. В баттон тестере не отрабатывают, ну и игра не видит соответственно..

Изменено 7 марта 2021 пользователем Alator

[GenaS]

Скажите,а регистр SN 74HC165N, подойдёт?Меня буковка N "смущает").

[Johnet]

29 минут назад, GenaS_UA сказал:

Скажите,а регистр SN 74HC165N, подойдёт? Меня буковка N "смущает").

N- выводная микросхема. D - планарная. В схемах  в папке PCB представлены платы с планарными микросхемами.

[GenaS]

Выводную микросхему, я так понял можно в макетную плату ножками ставить?

[Vumpel18]

31 минуту назад, GenaS_UA сказал:

Выводную микросхему, я так понял можно в макетную плату ножками ставить?

Можно, но работать как сдвиговик не будет.

Скрытый текст

И что Вас всех тянет на путь по большому кругу ?



Изменено 9 марта 2021 пользователем Vumpel18

[=WRAG=345]

21 час назад, Vumpel18 сказал:

Можно, но работать как сдвиговик не будет.



Я, конечно, не очень силен в электронике, но прочтя Ваши слова попробовал на макетке. У меня заработал вот такой https://www.chipdip.ru/product/sn74hc165n

Что я сделал не так?

Или Вы о чем-то другом?

22 часа назад, Vumpel18 сказал:

Можно, но работать как сдвиговик не будет.

  Показать содержимое

И что Вас всех тянет на путь по большому кругу ?





22 минуты назад, Milit сказал:

Я, конечно, не очень силен в электронике, но прочтя Ваши слова попробовал на макетке. У меня заработал вот такой https://www.chipdip.ru/product/sn74hc165n

Что я сделал не так?

Или Вы о чем-то другом?

Помучавшись, соединил два. Все равно работает.



Да, ремарка: работает на STM32 из проекта FreeJoy. На ProMicro не пробовал.

[sergeype]

45 минут назад, Milit сказал:

Помучавшись, соединил два. Все равно работает.

И будет работать. Там буква определяет только тип корпуса.

[=WRAG=345]

Подскажите пожалуйста по поводу подключения сегментных индикаторов к ProMicro: возможно ли, что выводит, схема включения...

[AlekseiN]

Всем привет. столкнулся с такой проблемой в mmjoy2 кнопки работают а в игровых устройствах кнопки не работают. в чем может быть причина?

Изменено 10 марта 2021 пользователем AlekseiN

[Vumpel18]

1 час назад, AlekseiN сказал:

Всем привет. столкнулся с такой проблемой в mmjoy2 кнопки работают а в игровых устройствах кнопки не работают. в чем может быть причина?

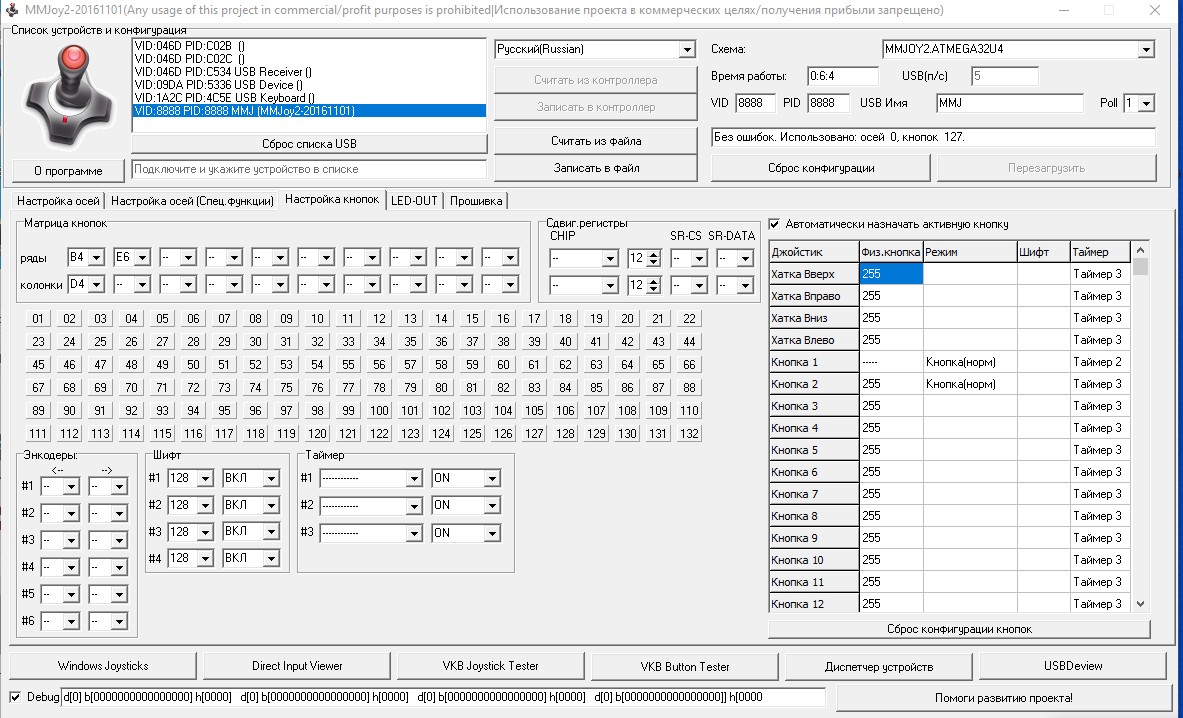

Необходимо назначить эти самые кнопки (крайнее правое окно, где у Вас все кнопки под номером 255) и записать в память контроллера.

Предварительно сбросить все настройки контроллера.

[AlekseiN]

Спасибо заработало!!!!!!!

[Arachna]

6 часов назад, Milit сказал:

Подскажите пожалуйста по поводу подключения сегментных индикаторов к ProMicro: возможно ли, что выводит, схема включения...

Возможно подключение символьные числовых экранов через MAX7219. До 4х экранов (всего 32 знака, также каждый управляется независимо).

Настройка индикаторов



[=WRAG=345]

1 час назад, Arachna сказал:



Настройка индикаторов



Так просто! Спасибо!

[=WRAG=345]

А как промикру конвертнуть обратно в ардуинку?

Вроде где-то видел, а найти не могу...

[ROSS_TaTaPuH]

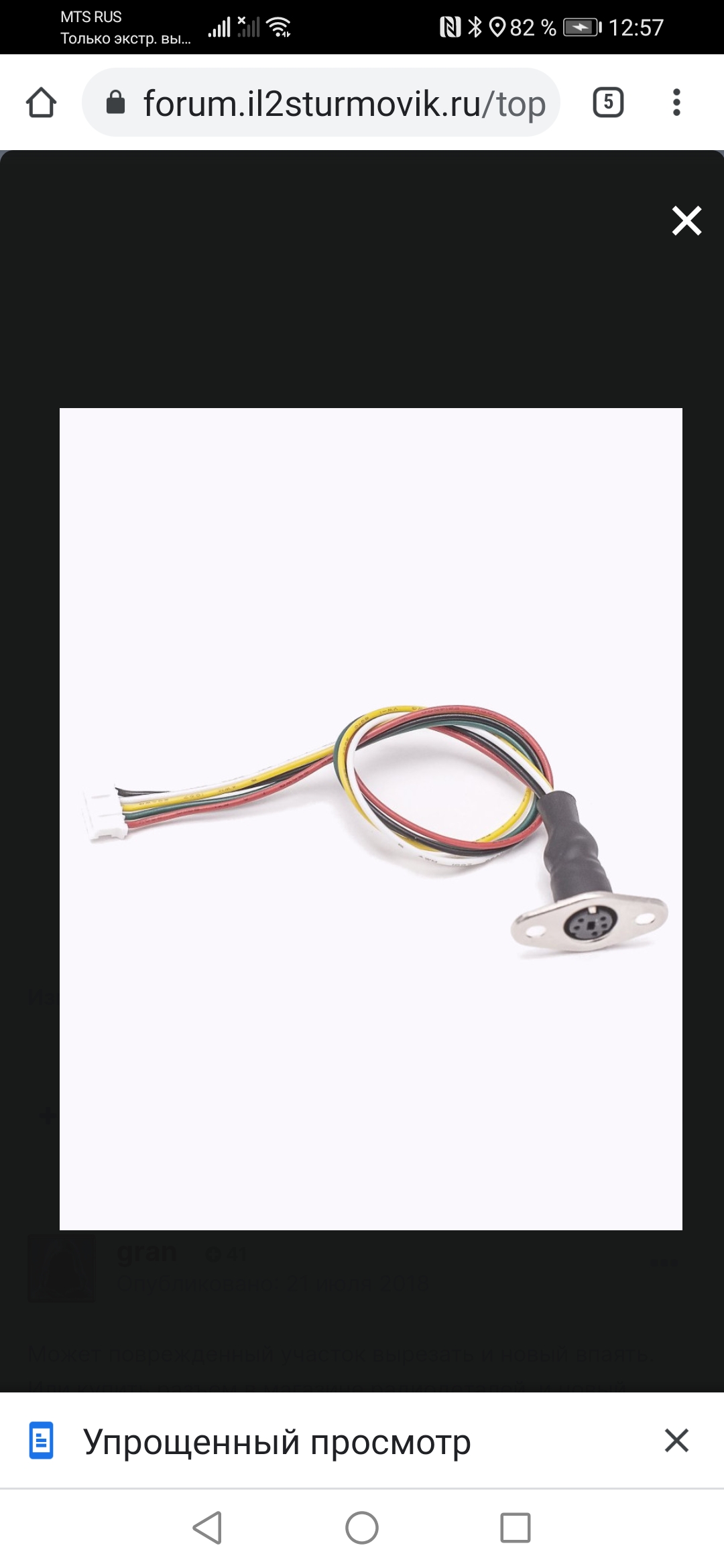

может кто подскажет разъем тип ручки вартог, хочу подобрать, ту часть которая в палке РУС. Имею ручку от ВПК, хочу подключить через данный разъем. Нужна вот такая ответная часть

Изменено 12 марта 2021 пользователем ROSS_TaTaPuH

[=FA=CATFISH]

7 минут назад, ROSS_TaTaPuH сказал:

может кто подскажет разъем тип ручки вартог, хочу подобрать, ту часть которая в палке РУС. Имею ручку от ВПК, хочу подключить через данный разъем. Нужна вот такая ответная часть



Вообще-то это должен быть разъем стандарта miniDIN5

Вилку еще можно купить.

Но есть весьма негативный опыт использования этих вилок от Чип и Дипа.

Крайне низкое качество пластика, несоответствие посадочных размеров.

Розетку хрен найдешь в продаже

По крайней мере мне не удалось.

[vvm13ru]

Форммально - https://www.chipdip.ru/product/kls1-294-f-05-b

хотя ужас, да.

[Arachna]

11.03.2021 в 18:04, Milit сказал:

А как промикру конвертнуть обратно в ардуинку?

Вроде где-то видел, а найти не могу...

MMJOY не стирает стандартный загрузчик. Поэтому достаточно запустить программу Arduino и прошить любой скетч. По умолчанию все Ардуинки идут с прошитым скетчем Blink.

[Tsynique]

Подскажите, пожалуйста, как кнопки в оси назначить. По аналогии с этим видео. Только на этом колесе у меня 2 кнопки забиндены, а нужна ось.

[Arachna]

Всё как в этом видео. Только настраивать сначала кнопки в энкодере, а потом виртуальную ось.

[=FA=CATFISH]

26.05.2020 в 17:17, =N=Bonaparte сказал:





Хелп плиз!

Помогите найти.

У кого есть распиновка шлейфа из ручки РУДа F-16 TQS, как на картинке из Кота?

Помню, чуть ли не сам постил.

Не могу отыскать - хоть убейте

[Arachna]

Помотри здесь

[=FA=CATFISH]

24 минуты назад, Arachna сказал:

Помотри здесь

Спасибо, но там про разъем внутри  корпуса ничего нет

[Arachna]

это первое,что попалось при поиске по "F-16 TQS pinout"

[GenaS]

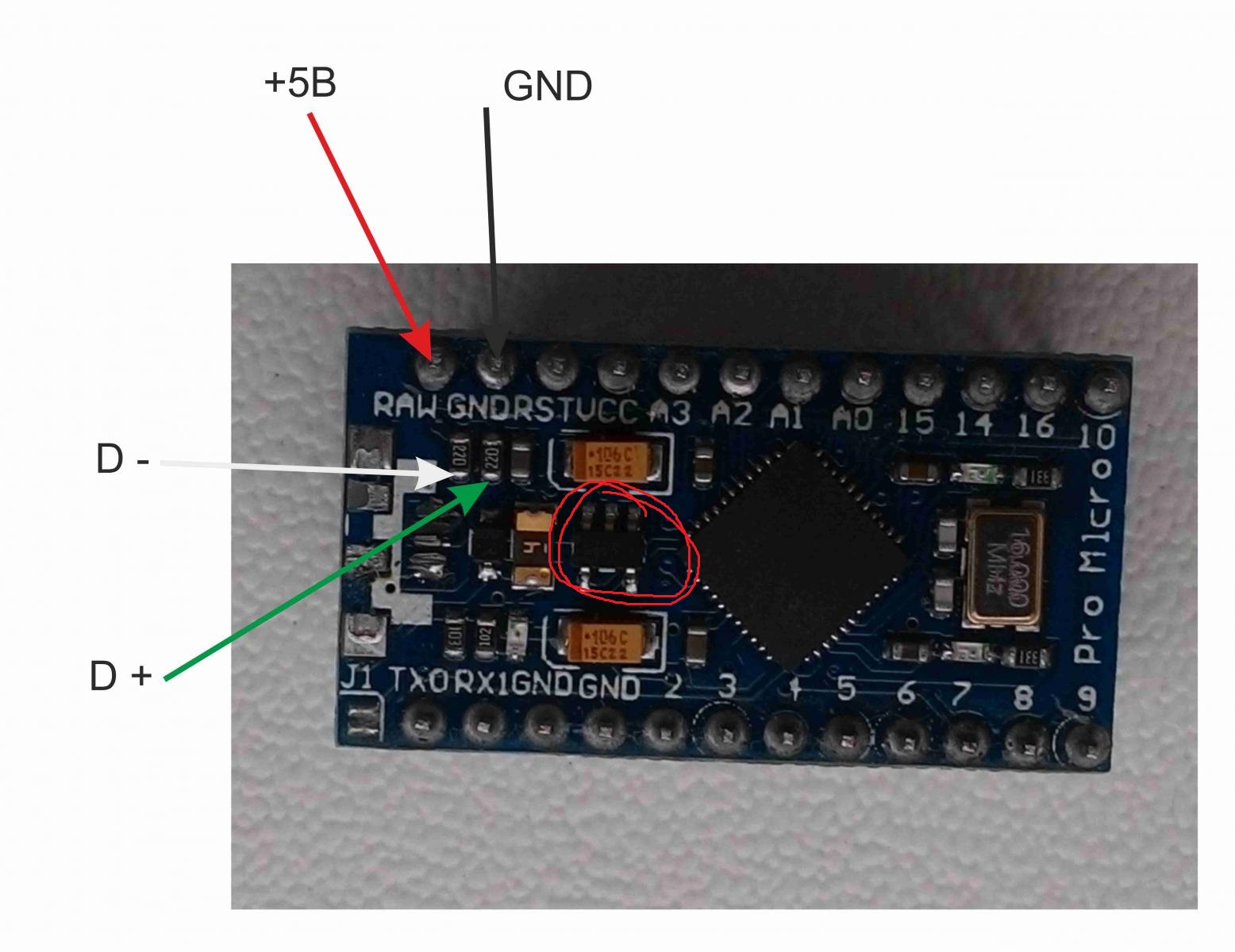

После пробы запуска регистра сдвига(на макетной плате),на ардуино загорела вот та штука что обведена красным. Понимаю что я сделал что то не так ...Но очень хочется самому сделать на "макетке" регистор сдвига (())))).Посоветуйте как правильно делать. Те кто самостоятельно без травлёных плат делал.

Изменено 20 марта 2021 пользователем GenaS_UA

[=FA=CATFISH]

57 минут назад, GenaS_UA сказал:

После пробы запуска регистра сдвига(на макетной плате),на ардуино загорела вот та штука что обведена красным. Понимаю что я сделал что то не так ...Но очень хочется самому сделать на "макетке" регистор сдвига (())))).Посоветуйте как правильно делать. Те кто самостоятельно без травлёных плат делал.



Сгорел стабилизатор питания.

Скорее всего из-за КЗ по цепям питания

Есть надежда, что сама Атмега еще вполне жива.

Перемычку J1 надо обязательно запаять

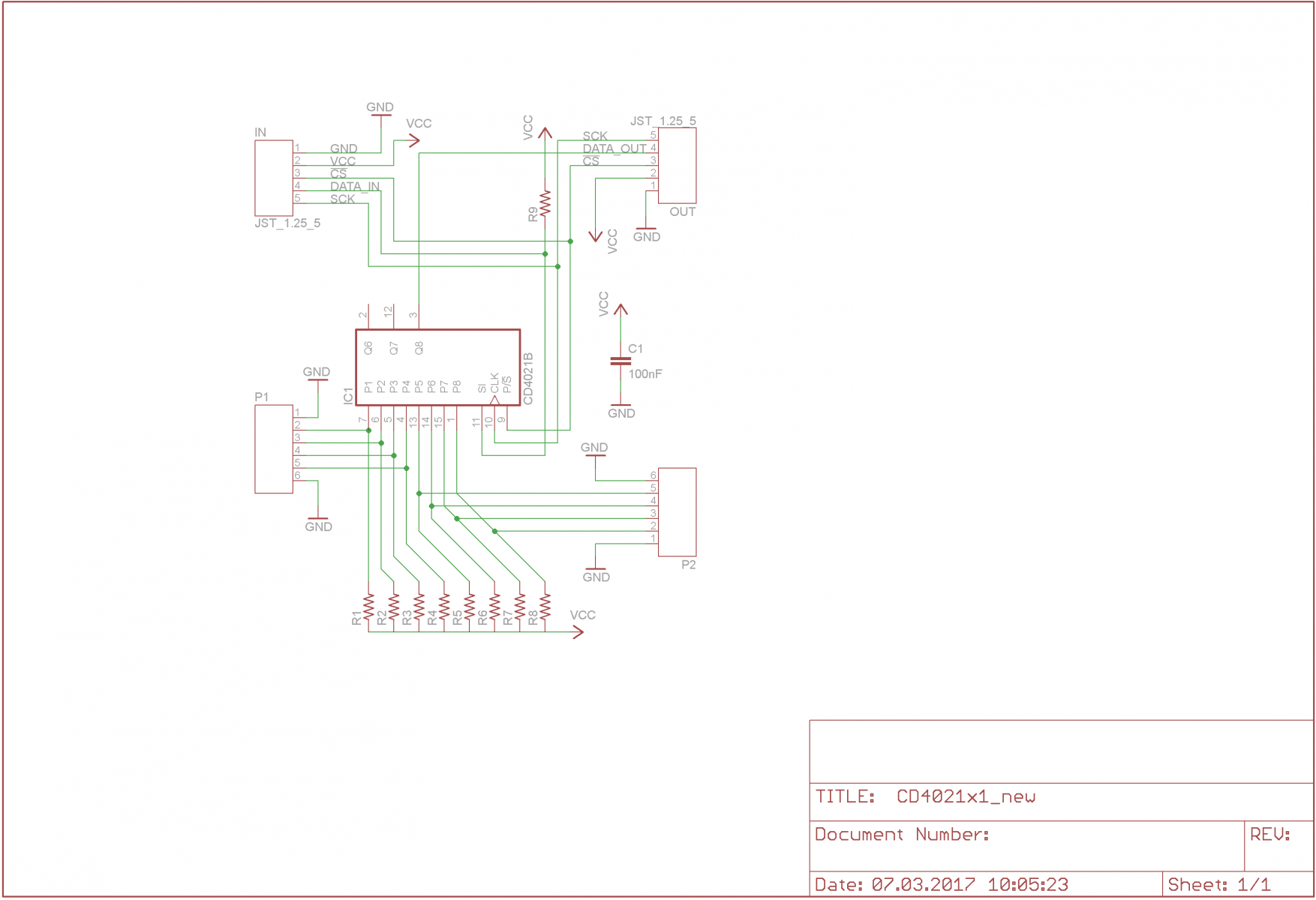

Схема для сдвигового регистра на макетке.

Только ту же самую м/с регистра я б уже не брал в работу.

А то как бы следующим не погорел порт USB на матери



Изменено 20 марта 2021 пользователем =FA=CATFISH

[=IRSS=CV72]

перемычку  J1  надо запаивать если обвеска контроллера питается от 5 В

[=FA=CATFISH]

2 минуты назад, =IRSS=CV72 сказал:

перемычку  J1  надо запаивать если обвеска контроллера питается от 5 В

В данном случае при сгоревшей мс питания уже не до выбора значения 3В или 5В питающего напряжения.

Можно пример обвеса, который не выдержит 5В?



[Yurii_Macaron]

Здраствуйте, у меня в наличии есть 5 тумблеров двух позиционные, подскажите пожалуйста как подключить их к ProMicro, на прошивке mmjoy2?
Может раньше рассматривалась такая тема, ткните носом)))

Изменено 21 марта 2021 пользователем Yurii_Macaron

[Vumpel18]

9 часов назад, Yurii_Macaron сказал:

Здраствуйте, у меня в наличии есть 5 тумблеров двух позиционные, подскажите пожалуйста как подключить их к ProMicro, на прошивке mmjoy2?
Может раньше рассматривалась такая тема, ткните носом)))

https://sites.google.com/site/mmjoyproject/podklucenie-knopok

[Yurii_Macaron]

Спасибо

[Yurii_Macaron]

Всем доброй ночи!

Возникло желание сделать активные руды, может кто то сталкивался с такой задачей, или тут обсуждалась такая тема, дайте знать пожалуйста)

[=FA=CATFISH]

1 минуту назад, Yurii_Macaron сказал:

Всем доброй ночи!

Возникло желание сделать активные руды, может кто то сталкивался с такой задачей, или тут обсуждалась такая тема, дайте знать пожалуйста)

Активные рудЫ?

Ты случаем не Будда Шакьямуни Гаутама многорукая с пятью лицами?

Я пока не сталкивался с такими, но если поделишся секретом многорукости и многоликости - готов обеспечить каждое лицо и каждую руку аж тремя  РУДами)))

Но потребуетццо время и деньги ))))

Банзай )))

[Yurii_Macaron]

Увы но нет)))

Тогда вопрос такого характера, можно ли прочитать с mfs-x, данные о положении руд в кабине b737 от pmdg, и использовать их для управляющих команд на ардуино?)



[ReviZorro]

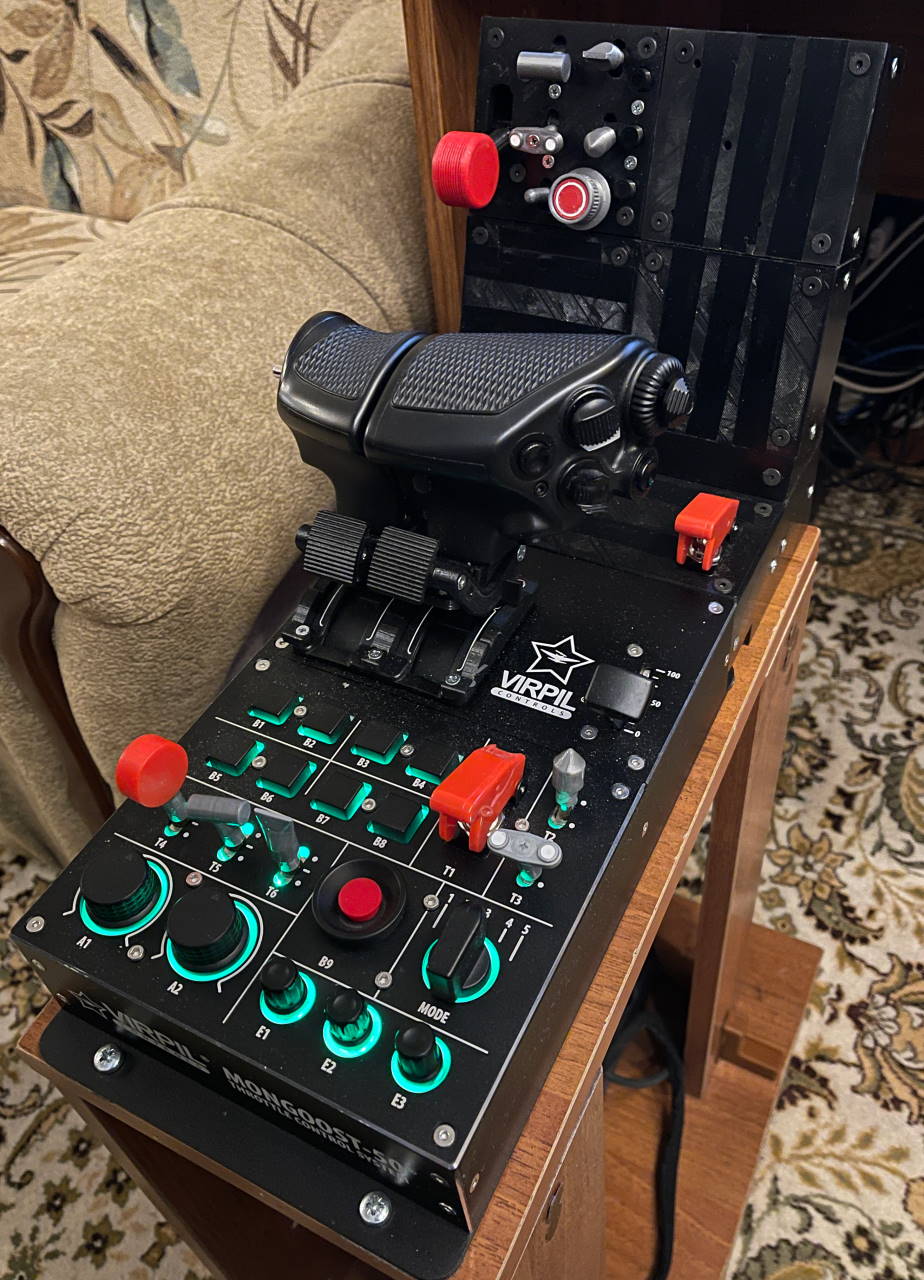

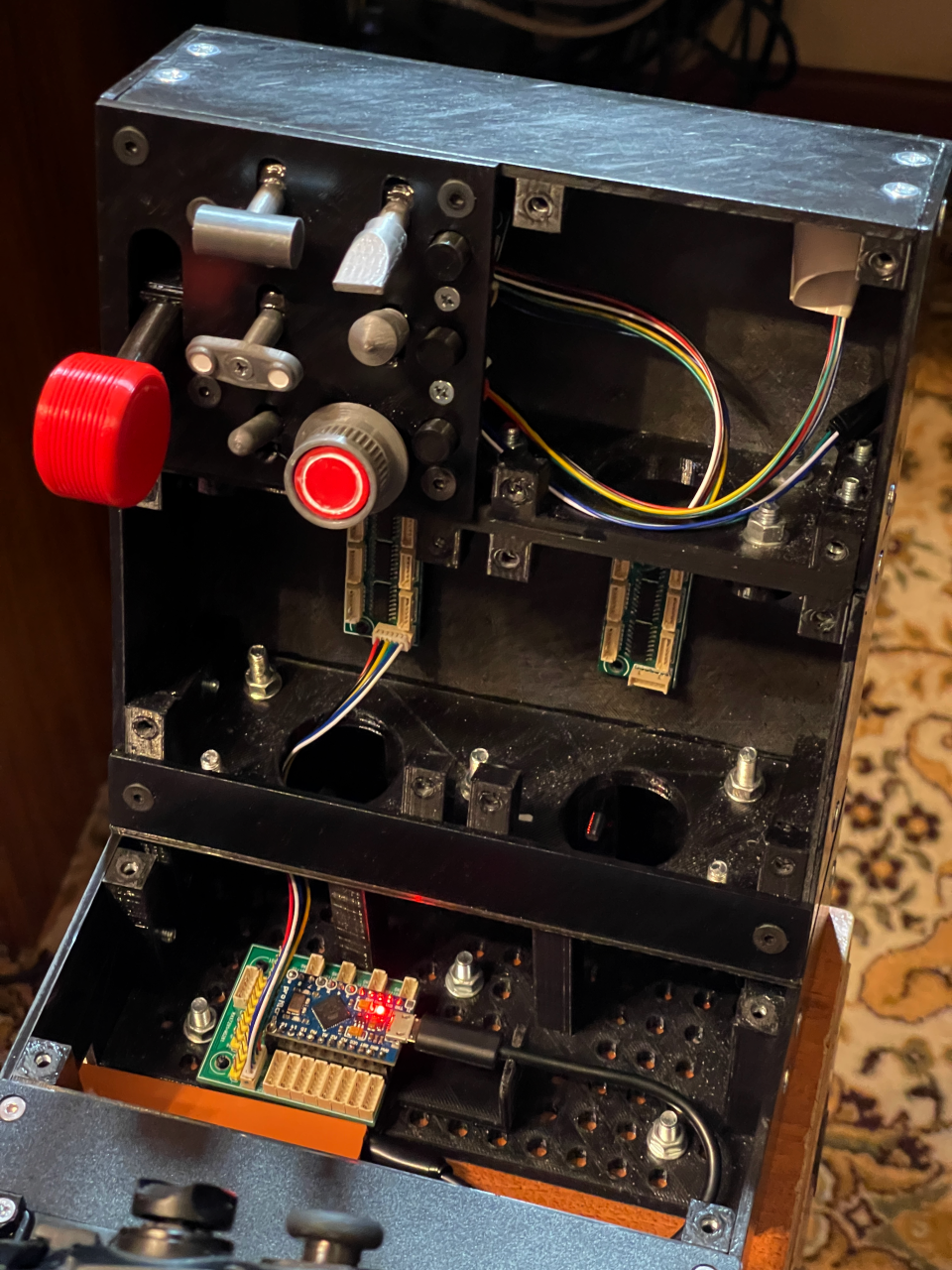

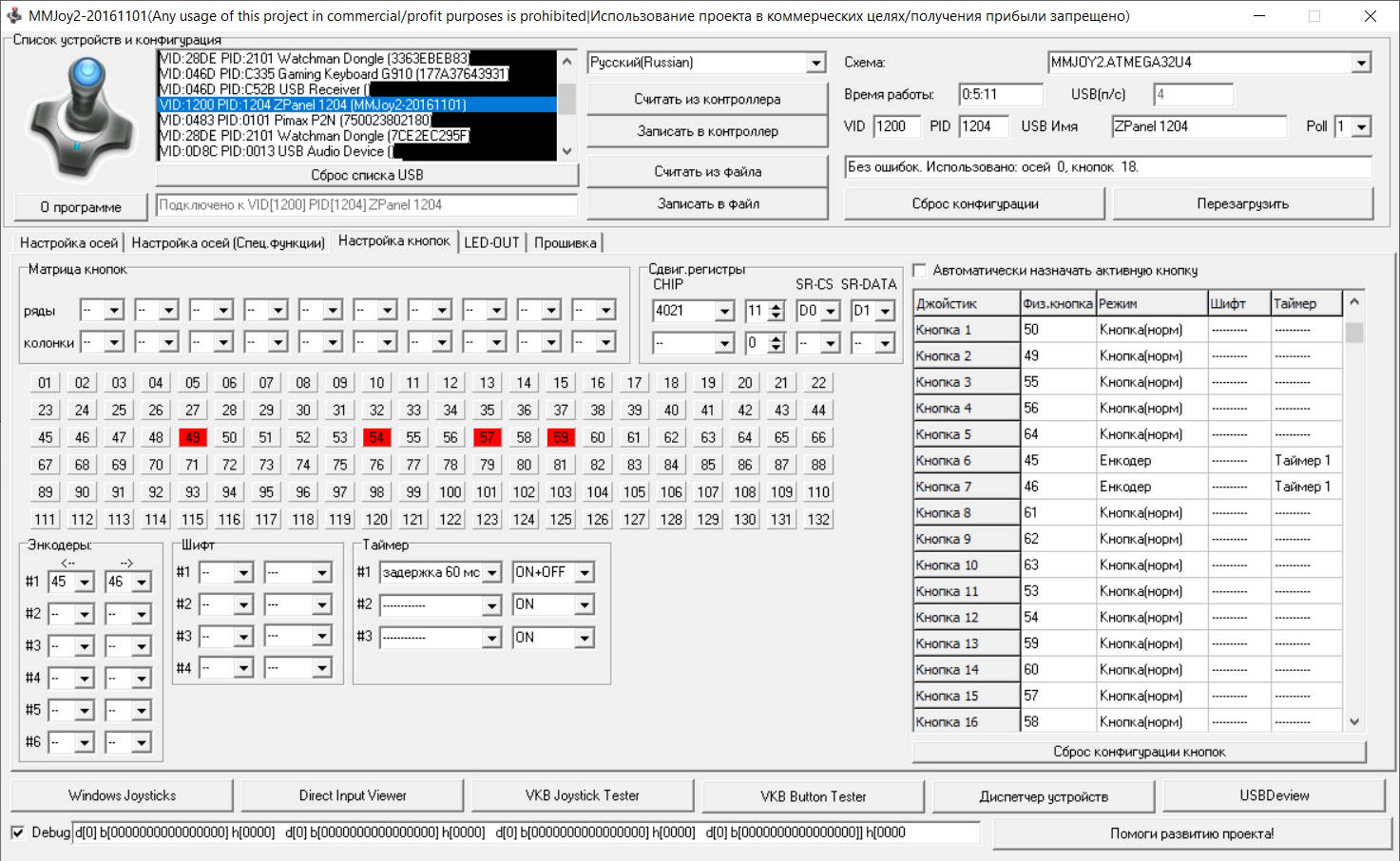

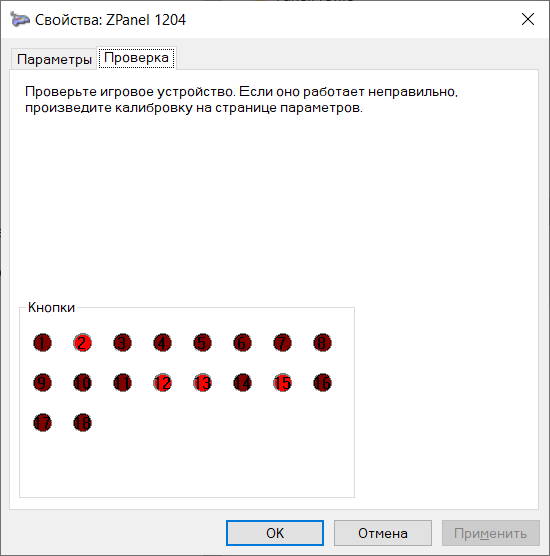

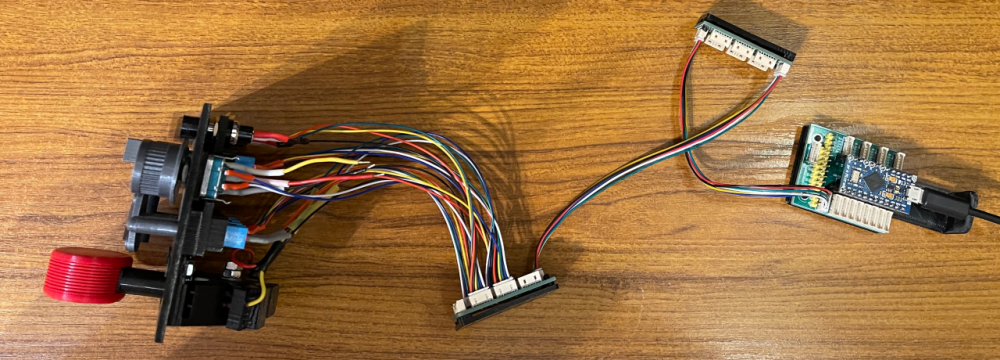

"Оживил" одну из пяти DiY панелей с помощью MMJoy2, шилда, плат сдвиговых регистров и плат энкодеров:















[xAngelx]

народ. подскажите в чем проблема. установил тле 5010 , магнит. вроде настроил все работает. но в игре , через какое то время сбивается значение. если изначально тягу в ноль скидываю и она показывает 0, то потом , то 10% тяги покажет то 14%. разные значения. но не ноль. приходиться заново перенастраивать. и все равно повторяеться таже песня



[MYCYJIbMAHUH]

8 минут назад, xAngelx сказал:

народ. подскажите в чем проблема. установил тле 5010 , магнит. вроде настроил все работает. но в игре , через какое то время сбивается значение. если изначально тягу в ноль скидываю и она показывает 0, то потом , то 10% тяги покажет то 14%. разные значения. но не ноль. приходиться заново перенастраивать. и все равно повторяеться таже песня



Как-бы коротенько объяснить проблему.Короче в вашем механизме проворачивается ось(осевой винт) или как и где у Вас закреплён магнит.Надо устранить этот прокрут(люфт) и будет всё хорошо.
