MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)


Recommended Posts

6 минут назад, =FA=CATFISH сказал:

Ось должна отдавать значения для управления функциями  не связанными напрямую с этой осью?

Тогда ответ дан: "Оси в кнопки"

Или с самой оси надо снять 4 конкретных значения. т.е. превратить ее отклик ступеньчатую ломаную?

А что с этими кнопками потом делать? В игре можно назначить ось газа, но нельзя назначить 10 кнопок с фиксированными значениями газа (так было в игре Медокса). Кнопки назначить некуда.

Link to post
Share on other sites
52 минуты назад, =FB=Tokar сказал:

 ...10 кнопок с фиксированными значениями газа (так было в игре Медокса)....

Ну дык этот вопрос не к контроллеру, а к игре



53 минуты назад, =FB=Tokar сказал:

А что с этими кнопками потом делать? ...... Кнопки назначить некуда.

Ну к примеру логическую кнопку из оси газа можно назначить на вкл форсажа.



Но похоже тебе все-таки надо превратить ось газа в галетник или другими словами превратить плавную кривую отклика в ступенчатую.

Можно попробовать покрутить проценты отклика оси. (сам не крутил, но результат хотел бы увидеть)

Link to post
Share on other sites
30 минут назад, =FA=CATFISH сказал:

Ну дык этот вопрос не к контроллеру, а к игре



Ну к примеру логическую кнопку из оси газа можно назначить на вкл форсажа.



Но похоже тебе все-таки надо превратить ось газа в галетник или другими словами превратить плавную кривую отклика в ступенчатую.

Можно попробовать покрутить проценты отклика оси. (сам не крутил, но результат хотел бы увидеть)

Вот так работает на СН. Оси радиаторов.

Скрытый текст





Link to post
Share on other sites
24 минуты назад, =FB=Tokar сказал:

Вот так работает на СН. Оси радиаторов.



Таки я прав - тебе надо галетник на 10 положений.

Уговорил. Вечером попробую. Но 10 ступеней точно не получится.

Link to post
Share on other sites
14 часов назад, =FB=Tokar сказал:

Вот так работает на СН. Оси радиаторов.

У меня примерно также работает, только процентовка другая. Софтовую обвязку я описывал выше. Единственный минус ppjoy - это взаимодействие с win10, пришлось переключить винду в тестовый режим. Скрипт вообще простецкий.

Edited by Void
Link to post
Share on other sites

Ставьте  FreeJoy там до 12 кнопок на ось. Кстати, а энкодер не спасет отца русской демократии?

Link to post
Share on other sites
20.11.2017 в 21:47, =FA=CATFISH сказал:

Для Бони (как называли Наполеона англичане)

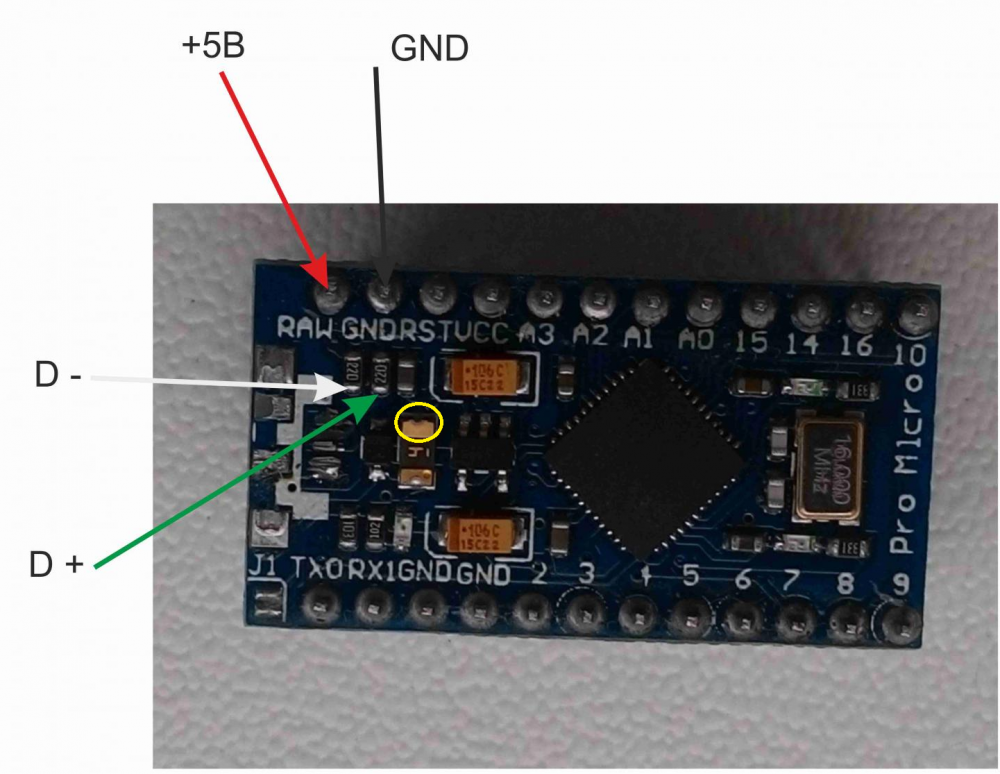

Как подпаять USB  к ProMicro мимо разъема






Самое противное - паять белый и зеленый провода USB

Паять так, чтоб не свернуть резисторы 22 Ом

Нашол таки... по поводу сломанного УСБ. По фото понял,... а куда пятый (5) провод с стандартного УСБ провода припаять? Во всех проводах у меня на выходе пять проводов((( На Ардуино  усб тоже пять "дорожек".

Edited by GenaS_UA
Link to post
Share on other sites
19 минут назад, GenaS_UA сказал:

Нашол таки... по поводу сломанного УСБ. По фото понял,... а куда пятый (5) провод с стандартного УСБ провода припаять? Во всех проводах у меня на выходе пять проводов(((

Какой такой пятый провод?

У шнурка USB  4 провода + экранирующая оплетка.

Красный - +5В

Белый - D -data

Зеленый - D +data

Черный - общий провод или "земля"

Може быть пятый, вероятно в черной термоусадке - это тоже  общий провод или "земля" от оплетки?

Обязательно/не обязательно паять вместе с сигнальным черным проводом. Зависит от воззрений на "земляные петли" и помехоустойчивость низкосигнальных устройств.

Но это дебри электромагнитной совместимости



https://yandex.ru/images/search?pos=7&img_url=https%3A%2F%2Fm-gen.ru%2F800%2F600%2Fhttps%2Fi1.wp.com%2Fcryptoworld.su%2Fwp-content%2Fuploads%2F2016%2F09%2Ff42623c2992364610faae25acb2a5563-60.png&text=провода usb по цветам&lr=213&rpt=simage&source=wiz



Edited by =FA=CATFISH
Link to post
Share on other sites

"Cвершилось чудо") спаяв по рекомендации =FA=CATFISH сломанный мной усб порт, я получил плату Ардуино, которую уже "похоронил"))) .А пятый провод в усб таки оказалась медная оплетка в термоусадке. Спасибо .

Link to post
Share on other sites

Парни, а никто не рассматривал на замену 74hc165 К555ИР9?

(у нас они по 8 рублей за штучку лежат вот прям щас)

Link to post
Share on other sites

Серия 555 питается от 5 В. в ардуино по  умолчанию 3.3. сможешь запаяй перемычку и работай с 555 серией. вот только экономия в 4 рубля  https://www.chipdip.ru/catalog/popular/74hc165?from=suggest_popular оно тебе надо ?

Link to post
Share on other sites

Здрасьте :bye:
Вот пришёл недавно нуб и захотел себе кривые поднастроить, да оси подкоректировать, но при попытке записать настройки на джойстик выдаёт такую ошибку :

Об программе узнал только сегодня, вообще без понятия что делать. Помогите если не трудно.







P.S. Извините за 3 скрина

Edited by =13NVO=Dammy
Link to post
Share on other sites
3 минуты назад, =13NVO=Dammy сказал:

Здрасьте
Вот пришёл недавно нуб и захотел себе кривые поднастроить, да оси подкоректировать, но при попытке записать настройки на джойстик выдаёт такую ошибку :

Об программе узнал только сегодня, вообще без понятия что делать. Помогите если не трудно.





Используйте конфигуратор соотвествующей прошивки.

Link to post
Share on other sites
1 час назад, Milit сказал:

Парни, а никто не рассматривал на замену 74hc165 К555ИР9?

(у нас они по 8 рублей за штучку лежат вот прям щас)

555ИР9 жрет до 30 мА. На три регистра почти 0.1А вылезет. А  USB это не электростанция

  • Thanks 1
Link to post
Share on other sites
1 минуту назад, Vumpel18 сказал:

Используйте конфигуратор соотвествующей прошивки.

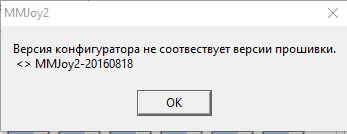

Как узнать какая у меня прошивка? :blush:

Link to post
Share on other sites
31 минуту назад, =13NVO=Dammy сказал:

Как узнать какая у меня прошивка? :blush:

Правило.

Каждой прошивке свой конфигуратор (в архиве).

Подбор "ключа" в Вашем случае.

Link to post
Share on other sites
27.02.2021 в 02:10, GenaS_UA сказал:

Нашол таки... по поводу сломанного УСБ. По фото понял,... а куда пятый (5) провод с стандартного УСБ провода припаять? Во всех проводах у меня на выходе пять проводов((( На Ардуино  усб тоже пять "дорожек".

на картинке +5В неверно на RAW паять - не везде дойдет. Следует на ногу, обведенную желтым паять


Link to post
Share on other sites
40 минут назад, =13NVO=Dammy сказал:

Хаха, а если я не знаю кто прошивал? У кого спрашивать?)

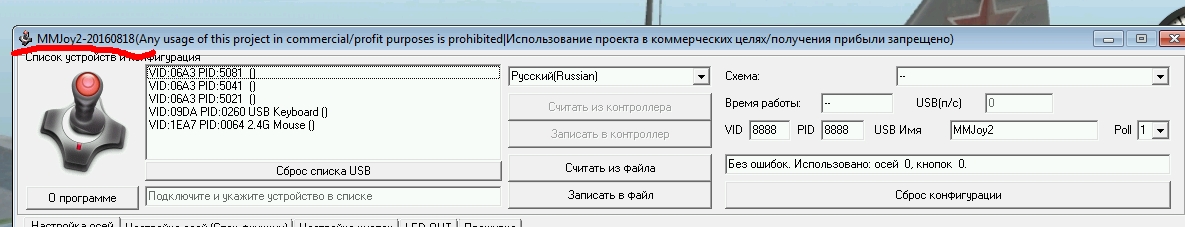

Жамкаешь кнопку у себя... открывается окно... И смотришь своб бесплатную прогу от автора Мега-Мозга... А далее тут у добрых хлопцев просишь помочь... Ещё никого не посылали в пешее эротическое путешествие... Но у нас тутова дело добровольческое...;) И "бабло-идеи" мы тут на своих не зарабатываем...;)

Буфер обмена03.jpg

1 час назад, =13NVO=Dammy сказал:

Хаха, а если я не знаю кто прошивал? У кого спрашивать?)

Для начала хотя бы тут прочитайте.



Link to post
Share on other sites
2 часа назад, Void сказал:

на картинке +5В неверно на RAW паять - не везде дойдет. Следует на ногу, обведенную желтым паять




ОК.

Если принять за правду схему Ардуины, которую запостил МегаМозг 18 февраля сего года, RAW не лучший контакт для +5В от USB.

Но и на на варистор сажать питание тоже фигово. Чисто из сложностей пайки

Лучший выбор - +5В напаять прям на J1

Точто везде дойдет

Link to post
Share on other sites

Всем привет. Дурацкий вопрос  есть ли возможность "на коленке" проверить исправность регистра 74hc165, прозвонкой или ещё как нибудь..

Link to post
Share on other sites
20 минут назад, Alator сказал:

Всем привет. Дурацкий вопрос  есть ли возможность "на коленке" проверить исправность регистра 74hc165, прозвонкой или ещё как нибудь..

Нет. А какая с ним проблема?

Link to post
Share on other sites
56 минут назад, Alator сказал:

Всем привет. Дурацкий вопрос  есть ли возможность "на коленке" проверить исправность регистра 74hc165, прозвонкой или ещё как нибудь..

Дурацкий совет - заменить чип.

Link to post
Share on other sites
3 часа назад, sergeype сказал:

Нет. А какая с ним проблема?

Не реагирует на нажатие кнопок конфигуратор.  Но если нажать кнопку на 8-й позиции второго регистра(номер ноги не подскажу сейчас) отображает нажатие всех кнопок в цепочке из двух регистров. Втыкал другую плату с регистрами - всё хорошо.



2 часа назад, Vumpel18 сказал:

Дурацкий совет - заменить чип.

Заменил оба чипа на косячной плате. Результат тот же.  До этого плата работала исправно, но была снята месяц назад и болталась где попало (не уследил, каюсь..) пока руд переделывал под другую эргономику. Может микротрещины какие пошли по дорожкам, х.з...

Плату я изготовлю новую за сегодня/завтра, а вот что теперь с теми регистрами выпаянными старыми и впаянными новыми делать? Вот и вопрос назрел - а как их проверить теперь? Неохота по два раза их опять перепаивать.

Link to post
Share on other sites
7 минут назад, Alator сказал:

Заменил оба чипа на косячной плате. Результат тот же.

То есть >90% вероятности, что старые чипы- в порядке.

Link to post
Share on other sites
29 минут назад, Alator сказал:

Не реагирует на нажатие кнопок конфигуратор.  Но если нажать кнопку на 8-й позиции второго регистра(номер ноги не подскажу сейчас) отображает нажатие всех кнопок в цепочке из двух регистров. Втыкал другую плату с регистрами - всё хорошо.



Заменил оба чипа на косячной плате. Результат тот же.  До этого плата работала исправно, но была снята месяц назад и болталась где попало (не уследил, каюсь..) пока руд переделывал под другую эргономику. Может микротрещины какие пошли по дорожкам, х.з...

Плату я изготовлю новую за сегодня/завтра, а вот что теперь с теми регистрами выпаянными старыми и впаянными новыми делать? Вот и вопрос назрел - а как их проверить теперь? Неохота по два раза их опять перепаивать.

Несколько раз натыкался на подобное поведение плат регистров. Во всех 100% случаев или не пропаял или соплю повесил при монтаже между дорожками. Ищи ошибку при пайке.

Link to post
Share on other sites
1 час назад, =SOVA=Teiger сказал:

Несколько раз натыкался на подобное поведение плат регистров. Во всех 100% случаев или не пропаял или соплю повесил при монтаже между дорожками. Ищи ошибку при пайке.

Надежнее будут на чипах CD4021.

Скрытый текст

Один недостаток - нужно изготовить плату под эти самые 4021.



Link to post
Share on other sites

да плату изготовить не проблема.

14 минут назад, Vumpel18 сказал:

Надежнее будут на чипах CD4021.

А в чём их преимущество? Посмотрел разводку платы на них - тоже накосорезить запросто при пайке можно.

PS Плату изготовить не проблема. Уже изготовил за пару часов новую на всякий случай. Если завтра непропайки/сопли не найду - распаяю другую.

Link to post
Share on other sites
1 минуту назад, Alator сказал:

А в чём их преимущество?

Более устойчивые к перепадам напряжения.

Link to post
Share on other sites
34 минуты назад, Vumpel18 сказал:

Надежнее будут на чипах CD4021.

У меня пока ни одной проблемы с этим не было (хотя плат с регистрами и 165-ми, и 4021 для себя и на заказ сделано и сдано в эксплуатацию уже, наверное, под сотню). Может быть, я везучий...

Link to post
Share on other sites
3 минуты назад, sergeype сказал:

У меня пока ни одной проблемы с этим не было (хотя плат с регистрами и 165-ми, и 4021 для себя и на заказ сделано и сдано в эксплуатацию уже, наверное, под сотню). Может быть, я везучий...

На вкус и цвет все фломастеры разные.

Запас прочности никогда не помешает.

Link to post
Share on other sites
Только что, Vumpel18 сказал:

Запас прочности никогда не помешает.

Это да😀

Link to post
Share on other sites

Небольшой оффтоп

Кто-нить тестил поведение А5600 с магнитом, размещенным эксцентрочно за пределами корпуса микросхемы и двигающимся по дуге?

Link to post
Share on other sites

В чём может быть причина что одном компе девайс на mmjoy2 в Ил-2 работает без нареканий,а на другом компе,этот девайс глючит.То оси работают,кнопки половина не работает,потом кнопки работают,а оси пропадают?

Link to post
Share on other sites
5 минут назад, MYCYJIbMAHUH сказал:

В чём может быть причина что одном компе девайс на mmjoy2 в Ил-2 работает без нареканий,а на другом компе,этот девайс глючит.То оси работают,кнопки половина не работает,потом кнопки работают,а оси пропадают?

А ты перед первым включением "аппаратуры" перекрестил "машинку"? "Молитву" про себя прочитал? Тогда остаются только танцы с бубном! :lol::biggrin:

А если серьезно, то причина по любому не в девайсе, а подключаемых компах.

9 минут назад, MYCYJIbMAHUH сказал:

В чём может быть причина что одном компе девайс на mmjoy2 в Ил-2 работает без нареканий,а на другом компе,этот девайс глючит.То оси работают,кнопки половина не работает,потом кнопки работают,а оси пропадают?

У меня такая фиговина была с одним и тем же девайсом и одним и тем же компом... Причина была в моих кривых мозгах  и неправильном прочтении инструкции.

Link to post
Share on other sites
4 минуты назад, =SOVA=Teiger сказал:

А ты перед первым включением "аппаратуры" перекрестил "машинку"? "Молитву" про себя прочитал? Тогда остаются только танцы с бубном! :lol::biggrin:

А если серьезно, то причина по любому не в девайсе, а подключаемых компах.

Мне прислали  этот девайс,делал я его на ремонт.Проблема-не работают у человека кнопки.Я у себя подключил и девайс работает.Отправил обратно,и там девайс опять глючит.Может антивирус коленки в другую сторону разгибает???

Link to post
Share on other sites
4 минуты назад, MYCYJIbMAHUH сказал:

Мне прислали  этот девайс,делал я его на ремонт.Проблема-не работают у человека кнопки.Я у себя подключил и девайс работает.Отправил обратно,и там девайс опять глючит.Может антивирус коленки в другую сторону разгибает???

Может шнурок USB сменить?

Нынче они два из трех левые и без экранирования

  • Upvote 1
Link to post
Share on other sites
Только что, MYCYJIbMAHUH сказал:

Мне прислали  этот девайс,делал я его на ремонт.Проблема-не работают у человека кнопки.Я у себя подключил и девайс работает.Отправил обратно,и там девайс опять глючит.Может антивирус коленки в другую сторону разгибает???

:lol::biggrin: Стопудово! клиент инструкцию "по диагонали прочитал". Я сам на эти грабли неоднократно наступал на своем компе+девайсы. А херали? Я ж крутой спец! Нафиг мне в эти буковки вникать? Вот и прыгал с бубном. Пока от корки до корки пошагово не вкурил инструкцию. Только тогда и понял.:lol:

2 минуты назад, MYCYJIbMAHUH сказал:

Мне прислали  этот девайс,делал я его на ремонт.Проблема-не работают у человека кнопки.Я у себя подключил и девайс работает.Отправил обратно,и там девайс опять глючит.Может антивирус коленки в другую сторону разгибает???

Антивирус только прогу блокирует полностью. Как он сможет часть проги пропустить, а часть исправить? Мне кажется это пока фантастика.

6 минут назад, MYCYJIbMAHUH сказал:

Мне прислали  этот девайс,делал я его на ремонт.Проблема-не работают у человека кнопки.Я у себя подключил и девайс работает.Отправил обратно,и там девайс опять глючит.Может антивирус коленки в другую сторону разгибает???

А теперь другой случай. Не из этой оперы... Друг жаловался на периодическое "отваливание" оси на РУД х52про. Мучился долго со шнурками USB. Решился на переделку своего комплекса на подшипники и ММджой2. Проверил... Ну все четко работает... Я полностью его разобрал. И только при разборке РУД нашел причину... пропадания... в проводе китайском РУД переломался многожильный проводник без повреждения изоляции. Я случайно обнаружил внутренний обрыв провода когда изоляция при разборке оборвалась! Самая подлая неисправность!;)

11 минут назад, =SOVA=Teiger сказал:

:lol::biggrin: Стопудово! клиент инструкцию "по диагонали прочитал". Я сам на эти грабли неоднократно наступал на своем компе+девайсы. А херали? Я ж крутой спец! Нафиг мне в эти буковки вникать? Вот и прыгал с бубном. Пока от корки до корки пошагово не вкурил инструкцию. Только тогда и понял.:lol:

Антивирус только прогу блокирует полностью. Как он сможет часть проги пропустить, а часть исправить? Мне кажется это пока фантастика.

А теперь другой случай. Не из этой оперы... Друг жаловался на периодическое "отваливание" оси на РУД х52про. Мучился долго со шнурками USB. Решился на переделку своего комплекса на подшипники и ММджой2. Проверил... Ну все четко работает... Я полностью его разобрал. И только при разборке РУД нашел причину... пропадания... в проводе китайском РУД переломался многожильный проводник без повреждения изоляции. Я случайно обнаружил внутренний обрыв провода когда изоляция при разборке оборвалась! Самая подлая неисправность!;)

Забудь и плюнь на китайские "металлы" и изоляцию. От них дерьмо пока идет. Лучше покупай "металл" российский (подешевле но похуже) или немецкий. Я уже давно плюнул на все и использую российский МГТФ при монтаже. Медь устойчива на излом+изоляция не плавится. Правда дороже и цвет одинаковый. Но тут уже тестер и маркировка в помощь.

Link to post
Share on other sites

Я шнурки беру десятками.Провод в двойном экране сетка медная+ фольга.Больше десятка педалей и кучка русов на этих шнурках работают.

Но к совету заменить шнур прислушаюсь.
