Vumpel18
25 минут назад, Paskuda сказал:

Безрезультатно

Без резистора подтяжки  R 1, 5 kOm ( +Vcc - MISO (B3) датчики не заведутся.



  • Upvote 1
Link to comment
Share on other sites

Vumpel18
55 минут назад, Paskuda сказал:

Безрезультатно

Цоколёвка подключения:  +Vcc (черный), GND (красный), D4, D7 (желтый), B3 (зеленый), B1 (синий), B6 (белый).

Уточнить порты MK - D4, D7.

Резистор подтяжки  1,5 kOm.

Link to comment
Share on other sites

Paskuda

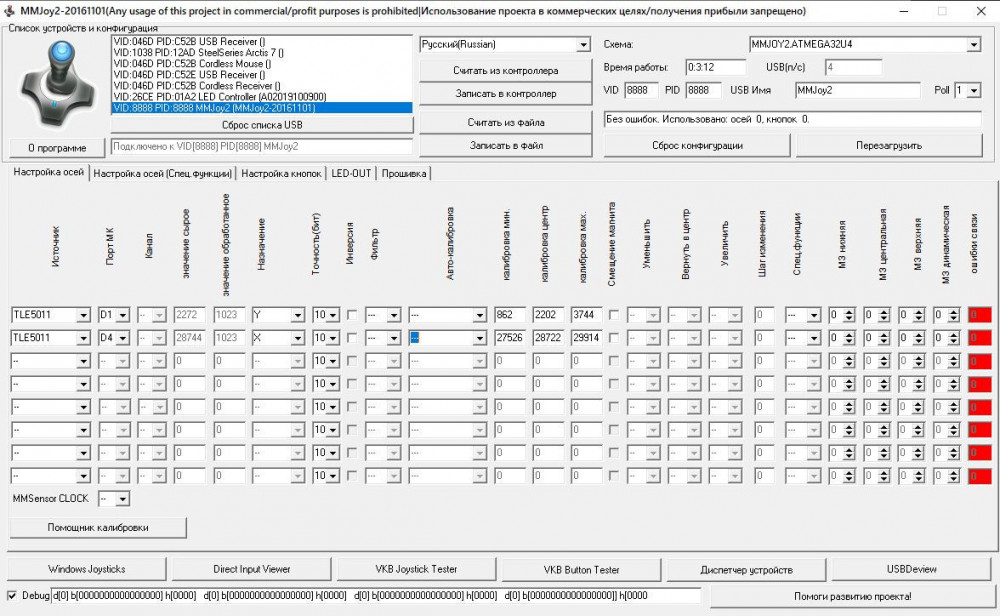

С резюком оси заработали. Только непонятно как их откалибровать.
Обработанные значения оси У: 862-1023
Обработанные значения оси Х не меняются, стоят на 1023.

Скрытый текст




Edited by Paskuda
Link to comment
Share on other sites

Vumpel18

Сначала поставить птицы Смещение магнита и выбрать тип калибровки.

Используя помощник калибровки выполнить таковую.

Link to comment
Share on other sites

Paskuda
1 минуту назад, Vumpel18 сказал:

выбрать тип калибровки.

Авто-калибровки?

Link to comment
Share on other sites

Vumpel18
2 минуты назад, Paskuda сказал:

Авто-калибровки?

Выбор там не очень.

Скрытый текст

Ручная как по мне более стабильная и точная.



Link to comment
Share on other sites

Paskuda
1 минуту назад, Vumpel18 сказал:

Выбор там не очень.

  Скрыть содержимое

Ручная как по мне более стабильная и точная.



Что-то не вижу там вариантов выбора типа ручной калибровки.

Link to comment
Share on other sites

=FA=CATFISH
12 минут назад, Vumpel18 сказал:

Сначала поставить птицы

Птицы зачить.

Думал за птиц, читал три раза!!!! )))

На четвертый  - осенило - це ж галки!!

Очень необныкновенные фантазии

Link to comment
Share on other sites

sergeype
6 часов назад, Paskuda сказал:

Что-то не вижу там вариантов выбора типа ручной калибровки.

Кликаем выпадающее меню в окошке "Авто-калибровка" и офигеваем от обилия вариантов...

Link to comment
Share on other sites

MYCYJIbMAHUH
7 часов назад, Paskuda сказал:

Что-то не вижу там вариантов выбора типа ручной калибровки.



  • Like 1
Link to comment
Share on other sites

Paskuda
4 часа назад, sergeype сказал:

Кликаем выпадающее меню в окошке "Авто-калибровка" и офигеваем от обилия вариантов...

От обилия вариантов авто-калибровки.

Link to comment
Share on other sites

Paskuda

Понятно. У меня были две проблемы:
1) одна ось сидела на пине D1 для этого не предназначенном.

2) заголовок "авто-калибровка" выпадающего списка вводил меня в заблуждение заставляя думать, что вариантов ручной калибровки в нем быть не может. Думаю "авто" там надо подтереть.



Всем спасибо за тех поддержку!
Отдельное мусульманину за видосик.

Link to comment
Share on other sites

MYCYJIbMAHUH
18 минут назад, Paskuda сказал:

Понятно. У меня были две проблемы:
1) одна ось сидела на пине D1 для этого не предназначенном.

2) заголовок "авто-калибровка" выпадающего списка вводил меня в заблуждение заставляя думать, что вариантов ручной калибровки в нем быть не может. Думаю "авто" там надо подтереть.



Всем спасибо за тех поддержку!
Отдельное мусульманину за видосик.

В нашей палате весело и интересно.Заходите чаще!

  • Haha 1
Link to comment
Share on other sites

GenaS_UA

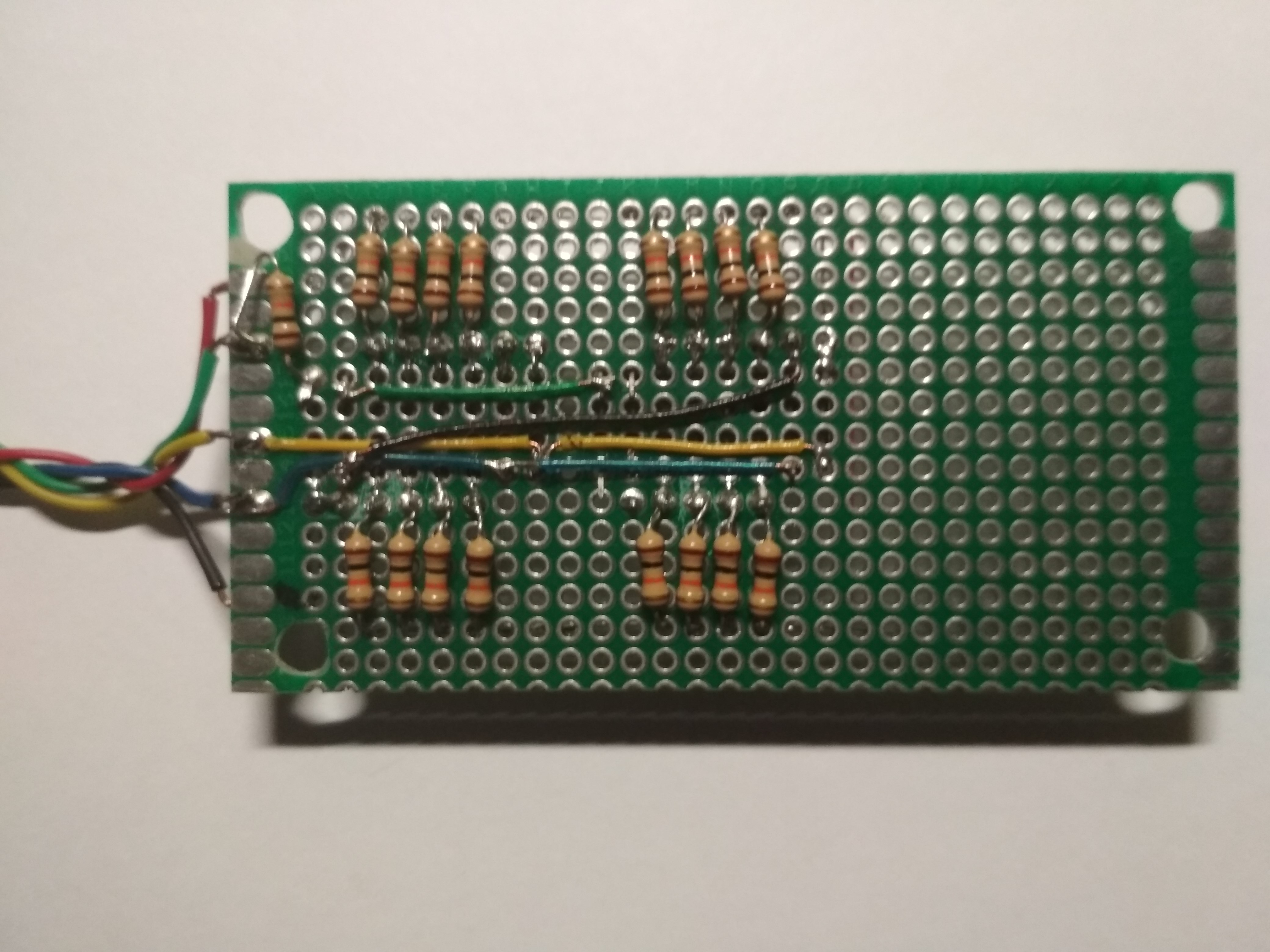

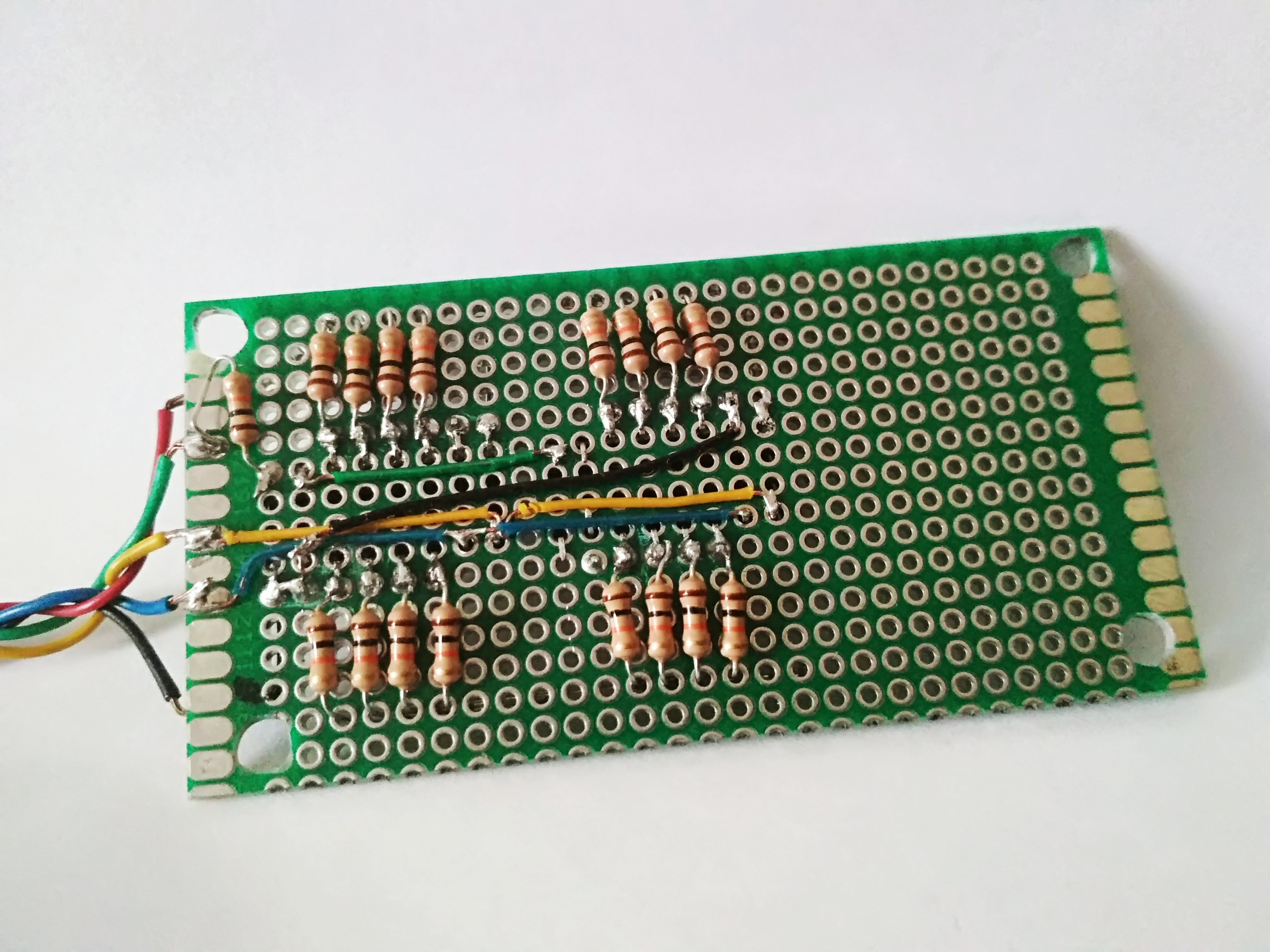

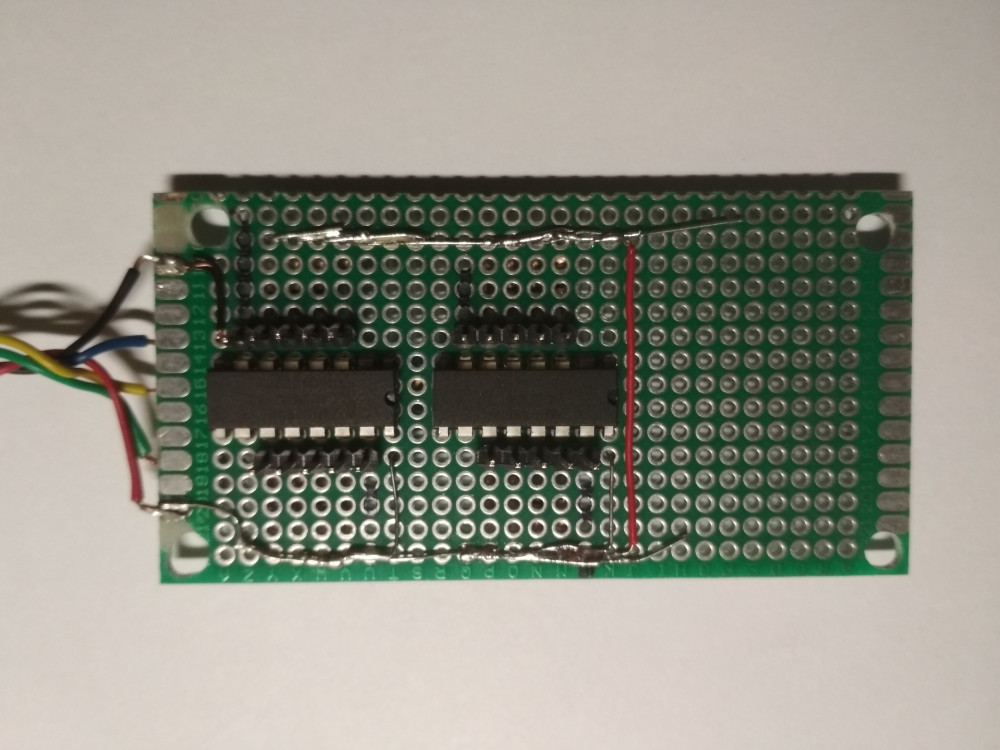

Сделал на монтажной плате навесную плату с одним регистром сдвига .Прописал, настроил все 8 кнопок, заработало,(даже и играх)))).Сделал также с тремя регистрами. Настроил ,заработало. Но через три недели "счастье" закончилось(.  Кнопки в настройках слетели, и больше настраиваться не захотели. Сделал тоже но с двумя регистрами. Настроил, заработало(и в играх тоже). И опять несколько недель, и слетело. Но при этом с одним регистром работает по сей день. Фото платы на 2 регистра прилагаю,(на 3х отпаял провада)Чтобы это может быть?IMG_20210720_194408.thumb.jpg.adafa90ec519163349d529441d23d5cd.jpgIMG_20210720_194339.thumb.jpg.811a61b6db0fa57c8abff31dca7278c6.jpg

Link to comment
Share on other sites

Vumpel18

Чипы вылетают.:)

Скрытый текст

Перепады напряжения.

Несоответствие номиналов навесного монтажа.



Link to comment
Share on other sites

GenaS_UA

На что-то подобное я и грешил(. А как подобрать правильно эти номиналы? Посоветуйте электрически безграмотному)).

Link to comment
Share on other sites

Vumpel18
14 минут назад, GenaS_UA сказал:

На что-то подобное я и грешил(. А как подобрать правильно эти номиналы? Посоветуйте электрически безграмотному)).

Чипы 74HC165 на помойку.

Скрытый текст

Для CD4021.

Питание (VCC +5V) через конденсатор на 0,1 uF.

Кнопки подключать через резисторы подтяжки на VCC номиналами 10КОм (в ручках THRUSTMASTER используется 100 КОм, в COBRA M5 используется 12 КОм).

Дельный совет.

Скрытый текст

Гораздо проще приобрести нужное количество плат расширения кнопок проверенных и обкатанных в работе.



Edited by Vumpel18
  • Upvote 1
Link to comment
Share on other sites

=FA=CATFISH
1 час назад, Vumpel18 сказал:

Чипы вылетают.:)

Несоответствие номиналов навесного монтажа.



По маркировке резюки вроде как на 1 кОм

Причем все. И на подтяжке выхода тоже

  • Upvote 1
Link to comment
Share on other sites

wb-frost
11 минут назад, =FA=CATFISH сказал:



По маркировке резюки вроде как на 1 кОм

Причем все. И на подтяжке выхода тоже

Да вроде вторая полоска черная => 10 к




Link to comment
Share on other sites

GenaS_UA

Наверно я неправ, но паял в соответствии с схемой для травления .Использовал схему на странице 65. Наверное номиналы для травленок и навесного монтажа разные? На базаре купил резисторы 10 ком. И не пойму почему с одним сдвиговым работает ,а два и три нет? Да и у меня полностю самодельная система РУСа.

Edited by GenaS_UA
Link to comment
Share on other sites

wb-frost
45 минут назад, GenaS_UA сказал:

Наверное номиналы для травленок и навесного монтажа разные?...

Одинаковые, естественно, без разницы как выполнен монтаж, главное, чтобы без ошибок.

Link to comment
Share on other sites

=FA=CATFISH
57 минут назад, wb-frost сказал:

Да вроде вторая полоска черная => 10 к




Первая - коричневая - 1

Вторая - черная - 0

Третья - красная или оранжевая? - множитель на 100 или на 1000?

Четвертая - золотая - допуск



В общем, всегда проверял тестером эту цветную маркировку.



2 часа назад, GenaS_UA сказал:

Сделал на монтажной плате навесную плату с одним регистром сдвига .Прописал, настроил все 8 кнопок, заработало,(даже и играх)))).Сделал также с тремя регистрами. Настроил ,заработало. Но через три недели "счастье" закончилось(.  Кнопки в настройках слетели, и больше настраиваться не захотели. Сделал тоже но с двумя регистрами. Настроил, заработало(и в играх тоже). И опять несколько недель, и слетело. Но при этом с одним регистром работает по сей день. Фото платы на 2 регистра прилагаю,(на 3х отпаял провада)Чтобы это может быть?IMG_20210720_194408.thumb.jpg.adafa90ec519163349d529441d23d5cd.jpg



Зачем самый левый верхний резистор стоит последовательно от выхода регистра на зеленый провод?



Вообще, по мутным фоткам и без схемы - еще тот кроссворд ))

Edited by =FA=CATFISH
Link to comment
Share on other sites

wb-frost
25 минут назад, =FA=CATFISH сказал:

Первая - коричневая - 1

Вторая - черная - 0

Третья - красная или оранжевая? - множитель на 100 или на 1000?

Четвертая - золотая - допуск



Там явно оранж.



Edited by wb-frost
Link to comment
Share on other sites

GenaS_UA
21 час назад, =FA=CATFISH сказал:







Зачем самый левый верхний резистор стоит последовательно от выхода регистра на зеленый провод?

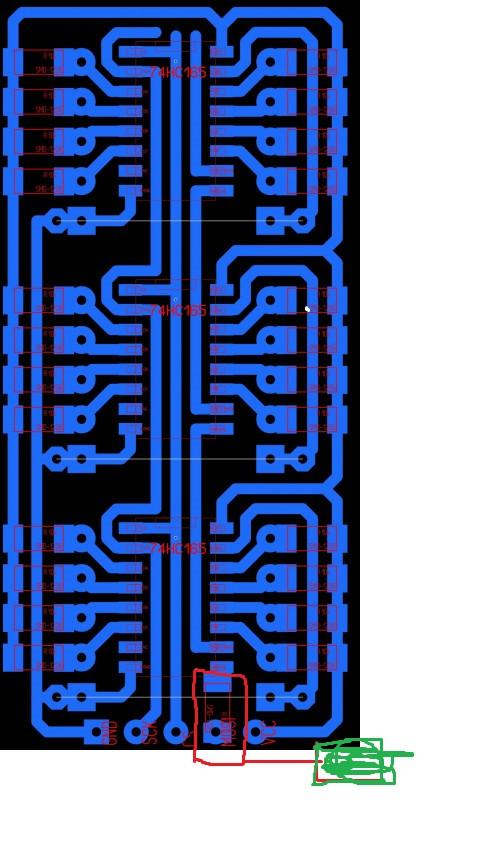

По этой схеме на MOSI стоит резистор 10 ком (смд 1206)

Я взял принцип схемы травленки, и сделал мантажную плату. Вопрос в том что оно работало (2-3недели без вопросов). Вераятно то, что как сказал Вымпел18 потом что -то стало перегружаться,и результат....(((  )))

Link to comment
Share on other sites

=SOVA=Teiger
20 минут назад, GenaS_UA сказал:





По этой схеме на MOSI стоит резистор 10 ком (смд 1206)

Я взял принцип схемы травленки, и сделал мантажную плату. Вопрос в том что оно работало (2-3недели без вопросов). Вераятно то, что как сказал Вымпел18 потом что -то стало перегружаться,и результат....(((  )))

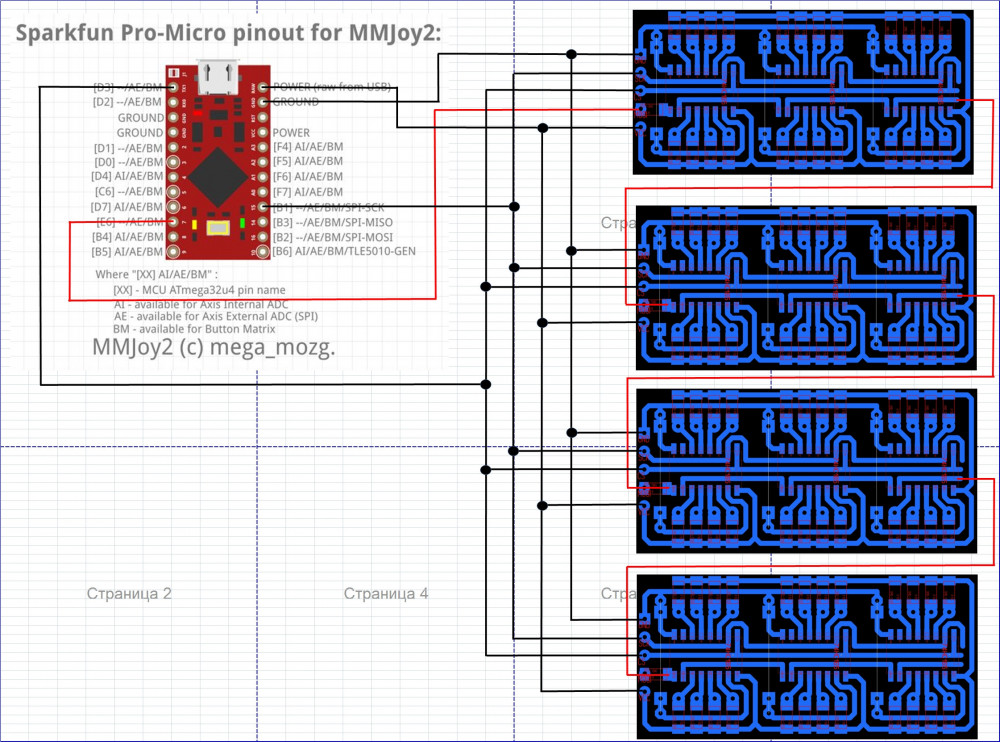

Этот резистор устанавливается только на самом первом регистре. Все следующие регистры подключаются последовательно друг за другом напрямую без резистора. Я подлюкчал 12 регистров и все работали. Вот схема:

Внимательно смотри красные линии

Схема для Мусульманина.jpg

Edited by =SOVA=Teiger
Link to comment
Share on other sites

=SOVA=Teiger
1 час назад, GenaS_UA сказал:





По этой схеме на MOSI стоит резистор 10 ком (смд 1206)

Я взял принцип схемы травленки, и сделал мантажную плату. Вопрос в том что оно работало (2-3недели без вопросов). Вераятно то, что как сказал Вымпел18 потом что -то стало перегружаться,и результат....(((  )))

Стопудово где-то в цепи регистров отвалился контакт.Прозванивай цепочки и пропаивай качественно. Все случаи когда у меня не работали регистры заканчивались одним. Либо где-то соплю повесил и коротнул контакты. Либо не пропаял. Ни разу не вылетел ни один регистр 74НС165.



Edited by =SOVA=Teiger
  • Upvote 1
Link to comment
Share on other sites

5 часов назад, =SOVA=Teiger сказал:

Ни разу не вылетел ни один регистр 74НС165.

Мне тожее никогда еще не попадались бракованные 74НС165. С транно, что на них ругаются.

Причем ставил их без вот этого вот резистора на линии данных и все работало прекрасно.

Link to comment
Share on other sites

mega_mozg_13
4 часа назад, Johnet сказал:

Мне тожее никогда еще не попадались бракованные 74НС165.

всем привет, по моему опыту, 74НС165 если попадались интеграловские нет никаких проблем, другие китайские маркировки да случались отваливания после проверки и сборки устройства.

  • Thanks 1
Link to comment
Share on other sites

=FA=CATFISH

GenaS_UA , а перемычка J1 на ардуине запаяна?

Link to comment
Share on other sites

GenaS_UA
21 час назад, =FA=CATFISH сказал:

GenaS_UA , а перемычка J1 на ардуине запаяна?

Да .

Link to comment
Share on other sites

GenaS_UA
22.07.2021 в 03:26, Johnet сказал:

Мне тожее никогда еще не попадались бракованные 74НС165. С транно, что на них ругаются.

Причем ставил их без вот этого вот резистора на линии данных и все работало прекрасно.

А если убрать резистор на линии данных (мисо , если не ошибаюсь),не згорит ничего? Ну там Ардуино ,или ещё чего.

Link to comment
Share on other sites

Только что, GenaS_UA сказал:

А если убрать резистор на линии данных (мисо , если не ошибаюсь),не згорит ничего? Ну там Ардуино ,или ещё чего.

У меня ничего не сгорало.

Link to comment
Share on other sites

=FA=CATFISH
2 часа назад, GenaS_UA сказал:

А если убрать резистор на линии данных (мисо , если не ошибаюсь),не згорит ничего? Ну там Ардуино ,или ещё чего.

Возьми питание регистров не с вывода RAW  ардуины, а с вывода Vcc и точно не сгорит

Link to comment
Share on other sites

  • 2 weeks later...

Доброго времени суток!

Мне в лапы попал самодельный руд который как оказалось работает на ардуинке с прошивкой MMJoy2, качнул я пакет софта последний 20161101(это ж последний?) и конфигуратор ругается что в контроллере прошивка старая 20160811, ни у кого не завалялось именно этой версии? А то что-то в архиве я ее не нашел(

Не хочу перешивать на новую не имея бэкапа конфига.

Link to comment
Share on other sites

10 минут назад, Swift_CCCP сказал:

https://sites.google.com/site/mmjoyproject/fajly-dla-skacivania



Тут прошивки посмотрите.

Я с телефона, неудобно версии сравнивать.

Смотрел, там v20160818upd1 и перед ней сразу 2015...  а v20160811 нет, в каталоге с архивом прошивок совсем старые



тут на второй странице есть на нее ссылка на файлопомйку пятилетней давности, дохлая ессесно

Edited by LynxD
Link to comment
Share on other sites

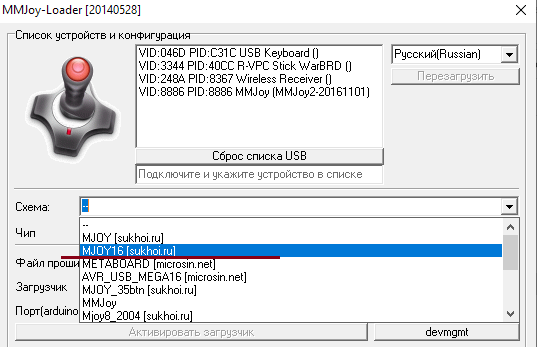

От праздного интереса зачесался вопросик - может ли работать прошивка mmjoy2 на atmega16-16pu?

Link to comment
Share on other sites

=FA=CATFISH
5 минут назад, Paskuda сказал:

От праздного интереса зачесался вопросик - может ли работать прошивка mmjoy2 на atmega16-16pu?

MJOY16 может.

Слава МинДогу во веки веков

Link to comment
Share on other sites

9 минут назад, =FA=CATFISH сказал:

MJOY16 может.

Нет. В том и суть вопроса - может ли mmjoy2 работать на МК предназначенном для Mjoy16?

Link to comment
Share on other sites

Схема  МJoy8 на ATMega8-16 прошивается  прошивкой MMJoy2 версии 20140528 и работает, проверено лично. Думаю что МJoy16 тоже может завестись, но на какой прошивке и заведётся ли вообще лучше уточнить у Виталия "mega_mozg_13"



PS похоже будет работать. Прошивка MJoy16 заложена в конфигураторе... Но это не точно 😎




Edited by Alator
