MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[2serg2]

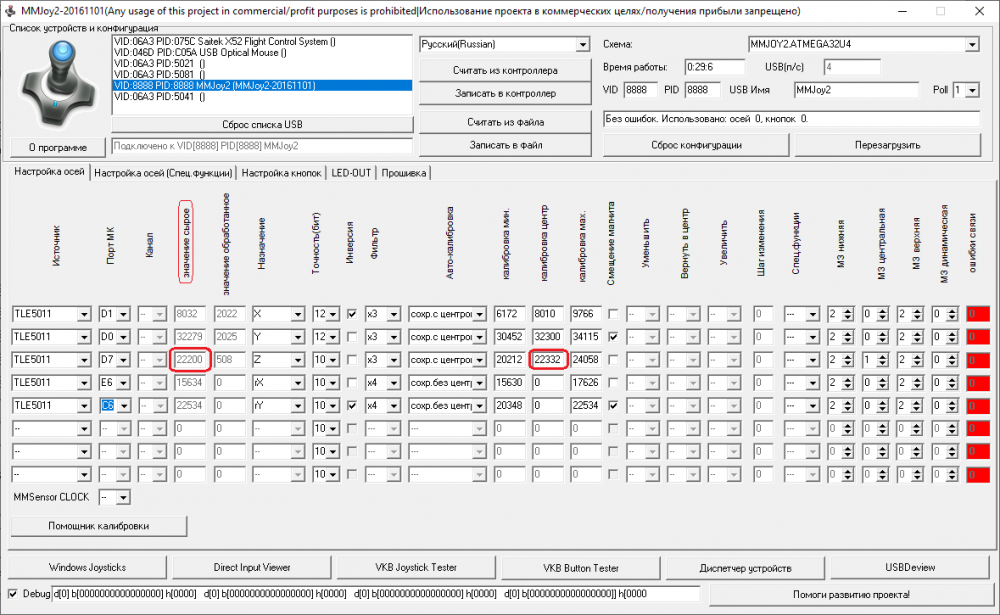

Постоянно уходит калибровка датчика TLE5010. При каждом повороте педалей немного уменьшается "значение сырое" (в программе MMJoy2). Со временем погрешность накапливается и каждый час нужно проводить калибровку. Мне кажется это необычная неисправность датчика. У меня нет запасного для замены, нужно с Китая заказывать. Кто-нибудь встречался с такой проблемой?

Скрытый текст



Изменено 15 февраля 2021 пользователем 2serg2

[sergeype]

6 минут назад, 2serg2 сказал:

При каждом повороте педалей

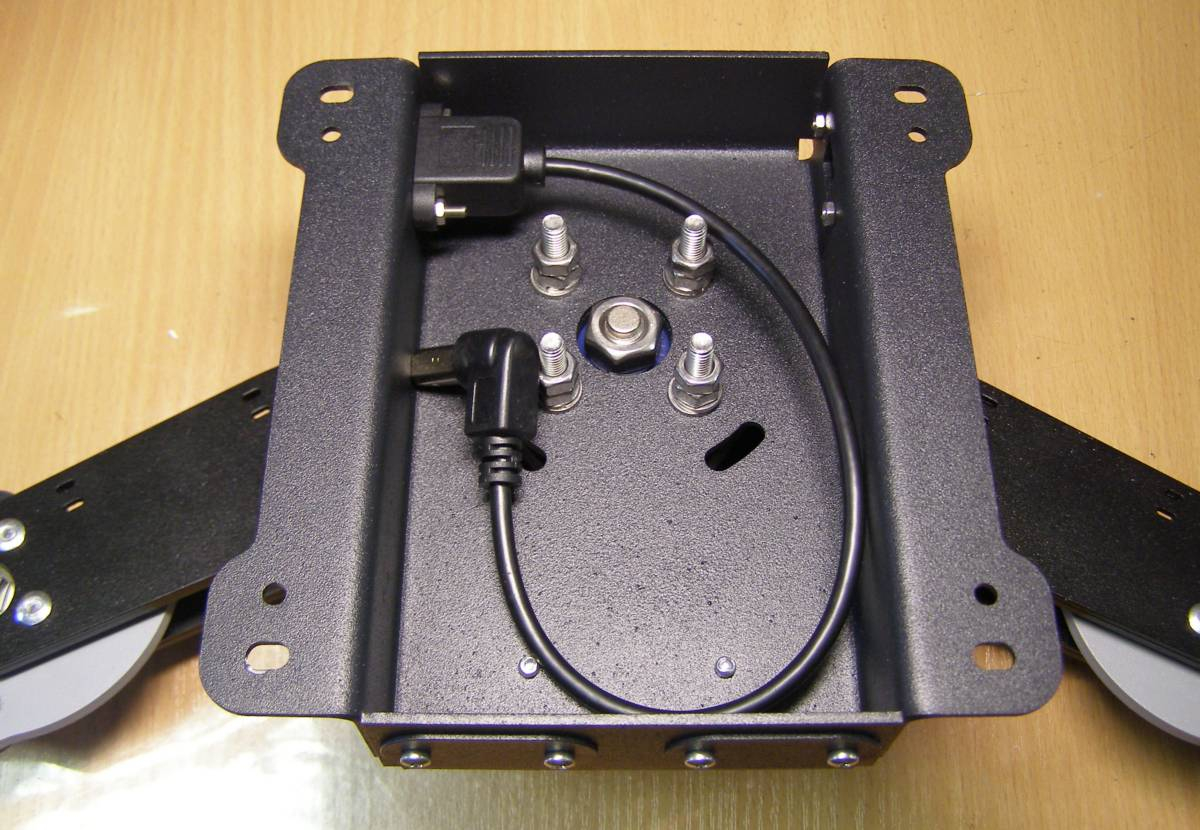

А чья механика педалей? Не Бауровские ли? На них иногда раскручивается гайка той оси, на которой стоит магнит.

[2serg2]

7 минут назад, sergeype сказал:

А чья механика педалей? Не Бауровские ли? На них иногда раскручивается гайка той оси, на которой стоит магнит.

Бауровские, но гака в норме, проверил. Магнит по краям заливал термо-клеем.

[MYCYJIbMAHUH]

1 час назад, 2serg2 сказал:

Бауровские, но гака в норме, проверил. Магнит по краям заливал термо-клеем.

Это механическая проблема.Ищите и устраняйте люфты.Датчик не причём.

[=SOVA=Teiger]

1 час назад, 2serg2 сказал:

Постоянно уходит калибровка датчика TLE5010. При каждом повороте педалей немного уменьшается "значение сырое" (в программе MMJoy2). Со временем погрешность накапливается и каждый час нужно проводить калибровку. Мне кажется это необычная неисправность датчика. У меня нет запасного для замены, нужно с Китая заказывать. Кто-нибудь встречался с такой проблемой?

  Показать содержимое



Сталкивался тоже с таким на оси джойстика. Выяснилось, что магнит "гулял" цепляясь при движении за корпус датчика. В 100% неисправностей на своих педалях, РУД и РУС всегда оказывались виноваты "оч. умелые ручки" меня-сборщика. И ни разу за 5 лет с лишним электроника не подводила.

[MYCYJIbMAHUH]

Никогда лично не цеплял датчики на пины со скрина.А датчики оказывается там работают!!!

[2serg2]

Спасибо, что помогли, решил проблему со сбивающейся калибровкой. Магнит приклеивал термо-клеем к шайбе, возможно она немного поворачивается и поворачивает магнит. Сейчас приклеил непосредственно к самой гайке и проблема исчезла.

Скрытый текст



4 часа назад, MYCYJIbMAHUH сказал:

Никогда лично не цеплял датчики на пины со скрина. А датчики оказывается там работают!!!

Если не ошибаюсь, можно датчики подключать на любые пины с пометкой AE

Скрытый текст









Изменено 15 февраля 2021 пользователем 2serg2

[=VCC=Ghash34]

Только что, 2serg2 сказал:





Если не ошибаюсь, можно датчики подключать на любые пины с пометкой AE









цифровые на любые AE. аналоговые на любые AI

Изменено 15 февраля 2021 пользователем =VCC=Ghash34

[Arachna]

Получил с Али 10 шт. TLE5010. Все исправны.

Ссылка на Али

[MYCYJIbMAHUH]

15 часов назад, 2serg2 сказал:



Если не ошибаюсь, можно датчики подключать на любые пины с пометкой AE

  Показать содержимое



Я с приближением  возраста недожития,стал более дисциплинированным и действовать строго по прилагаемой инструкции.

А лет 20 назад,я инструкции не читал.

[GenaS]

10.02.2021 в 15:23, capitanblood сказал:

И промикро переведи в режим 5 вольт. Запаяй перемычку J1 возле usb разъема.

Простите за "глупый" вопрос....что значит перевести в режим 5вольт?

[Vumpel18]

4 минуты назад, GenaS_UA сказал:

Простите за "глупый" вопрос....что значит перевести в режим 5вольт?

Дать питание 5 вольт.

Изначально, по умолчанию, подаётся 3,5.

[MYCYJIbMAHUH]

2 часа назад, GenaS_UA сказал:

Простите за "глупый" вопрос....что значит перевести в режим 5вольт?

Надо перемычку запаять.Тем самым переведёте ардуину на 5v.Датчикам на сенсоре 5011 достаточно работать от 3.3v.Сенсору 5010 желательно подать 5V.Я в любом случае эту перемычку запаиваю.

Изменено 17 февраля 2021 пользователем MYCYJIbMAHUH

[vvm13ru]

Насколько я помню, если Ардуинка на 5в, смысл этой перемычки не в том, что вы сказали, и 5в будет подаваться в обоих случаях (хотя в одном из них чуть меньше из-за преобразования). А если Ардуинка на 3.5, то она MMJoy2 не поддерживается.

[MYCYJIbMAHUH]

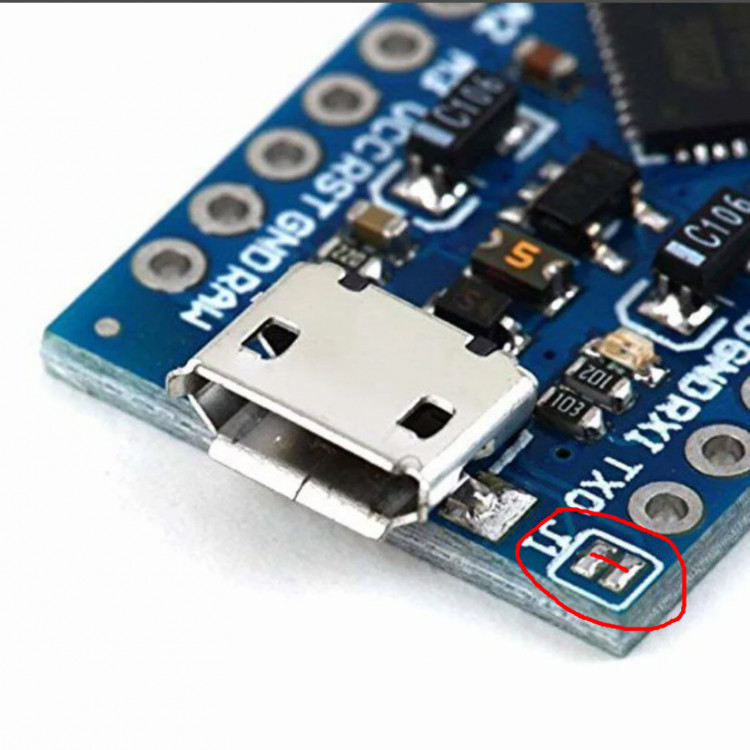

Загуглил,а там оказывается полно последователей  секты"Запаяй перемычку".пару скринов.



[GenaS]

Век живи и век учись ,а дурнем всеодно помреш)))). Незнал, Поставил, проверил тестером показало 4,5 -4,7 в.  Правда тестор самый простейший. Да и еще ,у меня Ардуинка светит красным светом, это кретичьно?

[=FA=CATFISH]

2 часа назад, vvm13ru сказал:

Насколько я помню, если Ардуинка на 5в, смысл этой перемычки не в том, что вы сказали, и 5в будет подаваться в обоих случаях (хотя в одном из них чуть меньше из-за преобразования). А если Ардуинка на 3.5, то она MMJoy2 не поддерживается.

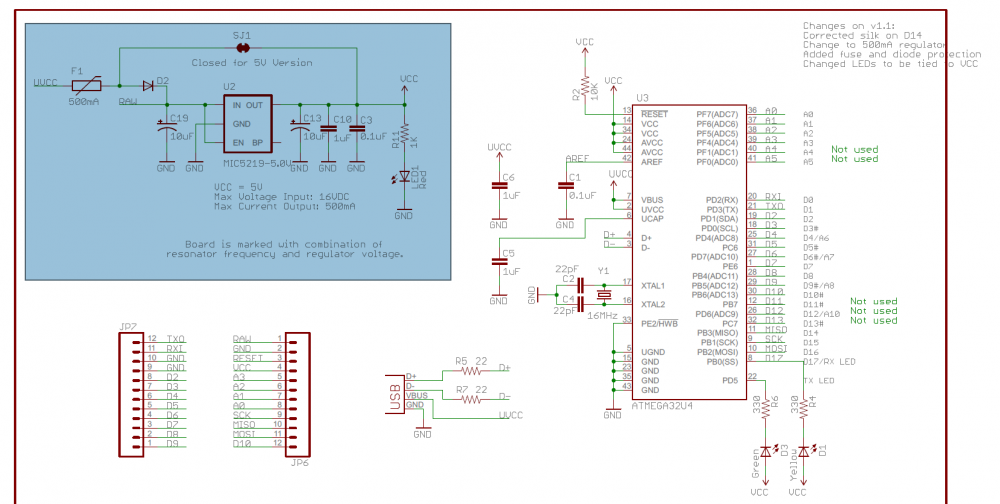

По сети гуляет какая-то принципиальная схема ПроМикры (видимо стародавняя), где указана перемычка J1 которая коротит всю цепь преобразователя питания.

Отсюда и рекомендация ее запаивать

[Vumpel18]

43 минуты назад, GenaS_UA сказал:

 и еще ,у меня Ардуинка светит красным светом, это кретичьно?

После прошивки платы наблюдается свечение светодиода красного или зеленого цветов.

Скрытый текст

Все зависит от производителя - какие были такие и пошли на запайку.



[capitanblood]

11 часов назад, vvm13ru сказал:

Насколько я помню, если Ардуинка на 5в, смысл этой перемычки не в том, что вы сказали, и 5в будет подаваться в обоих случаях (хотя в одном из них чуть меньше из-за преобразования). А если Ардуинка на 3.5, то она MMJoy2 не поддерживается.

Смысл этой перемычки как раз в том что Андуина по каналу VCC будет стараться выдавать именно 5 вольт (без перемычки 3,3) на ноге raw будет столько, сколько к ней подведено от внешнего источника, а он вообще не обязательно должен быть 5 вольт. Если мне не изменяет память то промикро можно запустить от 2,7в, ну и верхний предел кажется выше чем 5в. Питание от юсб это по сути частный случай данного проекта, юсб нужен для прошивки платы, а сама плата может работать автономно в других устройствах. Перемычка определяет сколько подаётся на переферийные устройства.

[=VIRPIL=mega_mozg_13]

перемычка отключает стабилизатор (выигрываем 0.1-0.2в),
стабилизатор нужен что-бы в том числе записать ардуинку внешним источником через "RAW",
на "RAW" можно подавать до 9-16в.

ProMicroPDF.zip

[scorpion_ks05]

В комплекте плат, разработанных capitanblood, имеется плата для монтажа энкодера. Подскажите пожалуйста номиналы сопротивлений и емкостей. В инструкции по этому поводу ничего не нашел. Насколько я понял, они устанавливаются только на контактах оси вращения. Какую роль они выполняют? В чем их назначение?







[MYCYJIbMAHUH]

9 часов назад, scorpion_ks05 сказал:

В комплекте плат, разработанных capitanblood, имеется плата для монтажа энкодера. Подскажите пожалуйста номиналы сопротивлений и емкостей. В инструкции по этому поводу ничего не нашел. Насколько я понял, они устанавливаются только на контактах оси вращения. Какую роль они выполняют? В чем их назначение?







Сопротивления-10 кОМ. Конденсаторы-0.1 мкф.

[PiManPiMan]

Здравствуйте. Подскажите, в MMJoy2 работает вывод данных из игры в MMjoyPanel (типа, чтоб светодиодами и цифровыми панельками управлять)? Четвёртый  день курю тему - ничего не могу найти... (((

[Vumpel18]

27 минут назад, PiManPiMan сказал:

Здравствуйте. Подскажите, в MMJoy2 работает вывод данных из игры в MMjoyPanel (типа, чтоб светодиодами и цифровыми панельками управлять)? Четвёртый  день курю тему - ничего не могу найти... (((

В IL-2 Sturmovik* и War Thunder работает.

Настройки с MMjoyPanel

Пример: https://www.youtube.com/watch?v=3-5eKJWj_8Y

Дальше самостоятельно.

* - старичек.

[PiManPiMan]

25 минут назад, Vumpel18 сказал:

В IL-2 Sturmovik* и War Thunder работает.

Настройки с MMjoyPanel

Пример: https://www.youtube.com/watch?v=3-5eKJWj_8Y

Дальше самостоятельно.

* - старичек.

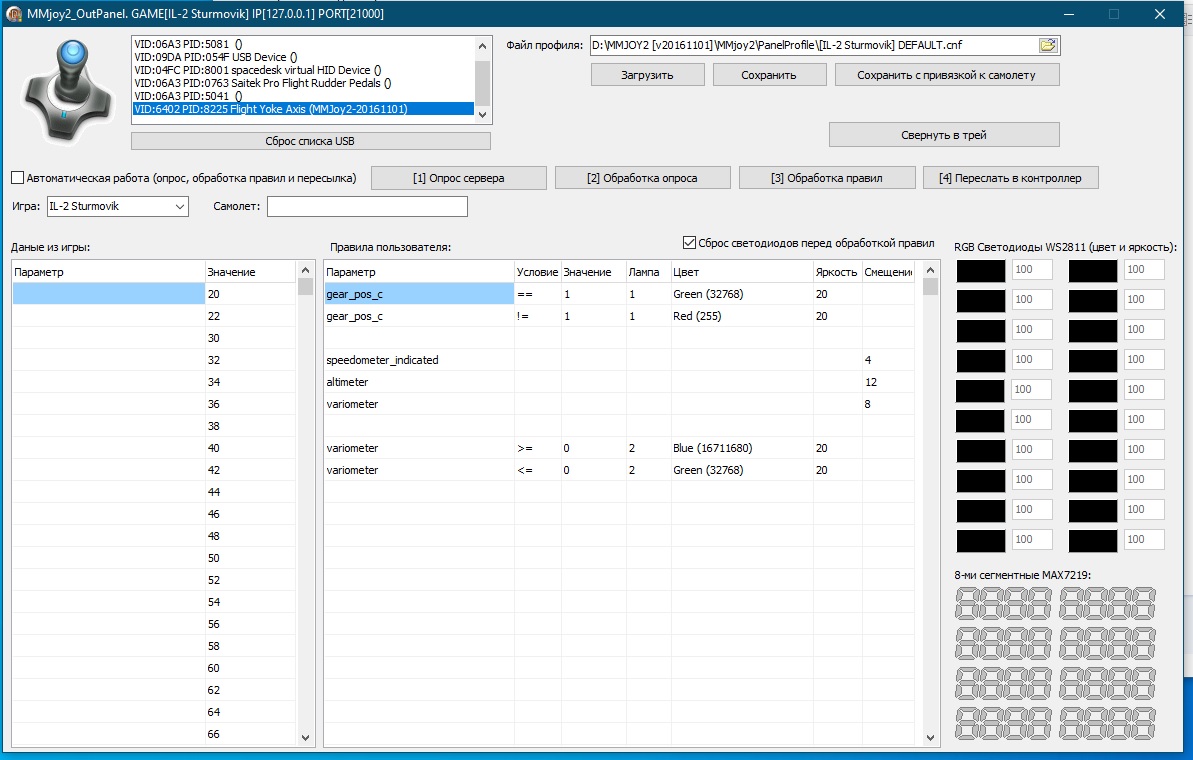

Спасибо! Это, и другие видео от Krysnic пересматривал несколько раз, всё делал так же... Только у меня почему-то не считывает данные из игры  IL-2 Sturmovik v4.14.1 (P.S. Галочка "автоматическая работа" стоИт).

[MYCYJIbMAHUH]

10 часов назад, PiManPiMan сказал:

Спасибо! Это, и другие видео от Krysnic пересматривал несколько раз, всё делал так же... Только у меня почему-то не считывает данные из игры  IL-2 Sturmovik v4.14.1 (P.S. Галочка "автоматическая работа" стоИт).

Попробуйте изменить язык конфигуратора на инглиш и сохраните изменение.Может быть поможет.

[PiManPiMan]

2 часа назад, MYCYJIbMAHUH сказал:

Попробуйте изменить язык конфигуратора на инглиш и сохраните изменение.Может быть поможет.

Спасибо. Не помогло...



Заметил странность в конфиге MMJoyPanel.ini. В раздел [Device] прописываю VID/PID своего устройства (1902/2021), но после запуска MMjoyPanel.exe программа автоматически скидывает на VID=6402/PID=8225. Пробовал присвоить VID=6402/PID=8225 своему устройству, но тогда конфигуратор MMJoyPanel меняет VID/PID на какие-то немыслимые пятизначные значения))) В общем, мистика ))) (P.S. В конфиге Ила прописал порт 21100, как в MMJoyPanel.ini)

[GenaS]

Случилась"неприятность",отломал УСБи порт на Ардуино.Гдето эта тема уже была на форуме, но не могу найти. Посоветуйте можно ли припаять на прямую,если да,то хорошо бы фотку.

[=FA=CATFISH]

57 минут назад, GenaS_UA сказал:

Случилась"неприятность",отломал УСБи порт на Ардуино.Гдето эта тема уже была на форуме, но не могу найти. Посоветуйте можно ли припаять на прямую,если да,то хорошо бы фотку.

Вроде в этой теме фотка была

[=SRS=BuHokyp]

всем прива,с наступающим праздником.Вопрос...MJOY2 на винде 10 будет работать? Если нет чем "лечить"?

[Alator]

Будет. Лекарства не надо, только прямые руки.

[=WRAG=345]

Меняю Mmjoy VID/PID на 044F/0402. Винда видит стик Вартхога, а кабаний конфигуратор (T.A.R.G.E.T.) видит ДВА стика. Откуда второй-то взялся?

Куда копнуть, подскажите пожалуйста!

[SV7_Electric]

21.02.2021 в 22:48, PiManPiMan сказал:

Спасибо! Это, и другие видео от Krysnic пересматривал несколько раз, всё делал так же... Только у меня почему-то не считывает данные из игры  IL-2 Sturmovik v4.14.1 (P.S. Галочка "автоматическая работа" стоИт).



Учтите, что в  "старичке" нужно править конфиг (conf.ini), добавлять строки Device Link.

 И да, в онлайне не работает!!!!!!

Изменено 23 февраля 2021 пользователем =SPb=Electric

[Da_ktoo]

А есть ли возможность сделать считывание из оси через определенные промежутки? Допустим, чтобы ось отдавала 4 определенных значения.

[Void_VR]

11 часов назад, =FB=Tokar сказал:

А есть ли возможность сделать считывание из оси через определенные промежутки? Допустим, чтобы ось отдавала 4 определенных значения.

ИМХО, только через связку Mmjoy>GlovePie>PPjoy

[Johnet]

12 часов назад, =FB=Tokar сказал:

А есть ли возможность сделать считывание из оси через определенные промежутки? Допустим, чтобы ось отдавала 4 определенных значения.

Т.е. что вы хотите? Что бы было 4 логических оси и двигая физическую ось вы получали последовательно перебор значений 4-х логических от начла и до конца? Начало 1-й оси, конец первой оси, начало второй оси, конец второй оси и т.д. Это можно сделать следующим образом: Откалибровать автоматом физ. ось. и в калибровке 4-х логических осей ввести вручную соотвествующие диапазоны значений физической оси.

[=FA=CATFISH]

30 минут назад, Johnet сказал:

Т.е. что вы хотите? Что бы было 4 логических оси и двигая физическую ось вы получали последовательно перебор значений 4-х логических от начла и до конца? Начало 1-й оси, конец первой оси, начало второй оси, конец второй оси и т.д. Это можно сделать следующим образом: Откалибровать автоматом физ. ось. и в калибровке 4-х логических осей ввести вручную соотвествующие диапазоны значений физической оси.

По-моему есть желание превратить ось в галетный переключатель на 4 позиции с определенными значениями в каждой позиции (отрезке оси)

Это можно?

[=SOVA=Teiger]

2 минуты назад, =FA=CATFISH сказал:

По-моему есть желание превратить ось в галетный переключатель на 4 позиции с определенными значениями в каждой позиции (отрезке оси)

Это можно?

Мне это так видится. А вот удобно ли? И для чего? Если только на оси есть механическая фиксация на 4 положения. ПО и так позволяет использовать до 128 кнопок (зачем уменьшать количество осей?). А 8 осей впритык (мне для многомоторников нужно больше). Можно и 2 плату Промикро поставить еще на 8 осей. Но не люблю усложнения.



[Da_ktoo]

2 часа назад, Johnet сказал:

Т.е. что вы хотите? Что бы было 4 логических оси и двигая физическую ось вы получали последовательно перебор значений 4-х логических от начла и до конца? Начало 1-й оси, конец первой оси, начало второй оси, конец второй оси и т.д. Это можно сделать следующим образом: Откалибровать автоматом физ. ось. и в калибровке 4-х логических осей ввести вручную соотвествующие диапазоны значений физической оси.

Направление верное. Хочу, чтобы логическая ось отдавала свои определенные значения в зависимости от положения физической оси. В CH, например, это делается через написание скрипта.

А вот в ММджое пока не вижу такого функционала

[=FA=CATFISH]

1 минуту назад, =FB=Tokar сказал:

Направление верное. Хочу, чтобы логическая ось отдавала свои определенные значения в зависимости от положения физической оси. В CH, например, это делается через написание скрипта.

А вот в ММджое пока не вижу такого функционала

Ось должна отдавать значения для управления функциями  не связанными напрямую с этой осью?

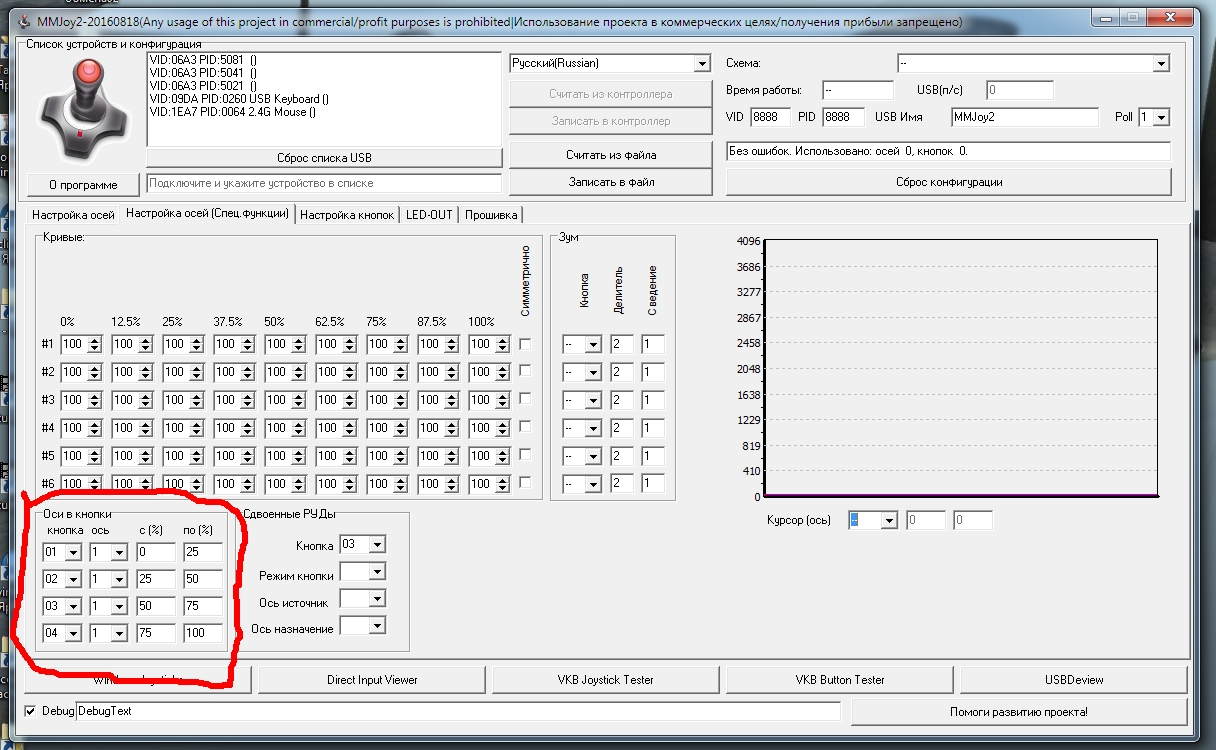

Тогда ответ дан: "Оси в кнопки"

Или с самой оси надо снять 4 конкретных значения. т.е. превратить ее отклик ступеньчатую ломаную?
