JG.SS_Habicht Опубликовано: 5 ноября 2018 Опубликовано: 5 ноября 2018 23 минуты назад, DDD сказал: для активной обратной связи А зачем она? Сколько было джоев с ней, всегда ее отключал, только мешает (я уж о грохоте в ночи не говорю)))
DDD Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 Для аркакды ради фана - да, она мешает, а для реалистичности - помогает. У меня был логитех форс 3л с обратной связью - сам джой - какаха еще та, а вот обратная связь в симуляторах это нечто!
JG.SS_Habicht Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 8 минут назад, DDD сказал: для реалистичности Согласен с фаном и реалистичностью, но оппоненты ее не будут использовать, поэтому, если вы захотите достичь каких-либо результатов, это станет препятствием. ЗЫ: Вчера у меня неприятность произошла с ардуинкой. Эх, Китай есть Китай. Отвалился юсб-порт, стал припаивать, снес к еб-ням смд-шку. Так что тем, кто только начинает этим заниматься, рекомендую сразу подпаять места крепления юсб по бокам, капнуть по капле припоя с кислотой.
Void_VR Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 уже на трех ардуинках сносили этот порт. Подпаивался к резюкам (D+, D-), предохранителю (VCC) и на землю. Короче, от мышки провод припаивал и закреплял.
JG.SS_Habicht Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 51 минуту назад, Void сказал: Короче, от мышки провод припаивал и закреплял. Можно схемку нарисовать? И фотку желательно. Полезно, думаю, будет всем.
=FA=CATFISH Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 2 часа назад, JG.SS_Habicht сказал: Можно схемку нарисовать? И фотку желательно. Полезно, думаю, будет всем. я уже выкладывал. Только не схемку, а фотку со стрелками куда чего паять. Поищи в этой теме или в этом разделе.
JG.SS_Habicht Опубликовано: 6 ноября 2018 Опубликовано: 6 ноября 2018 2 минуты назад, =FA=CATFISH сказал: Поищи класс! попробую найти.
Johnet Опубликовано: 7 ноября 2018 Опубликовано: 7 ноября 2018 Я на всех ардуинах кабель USB намертво к корпусу крепил. Что бы при его мотылянии разъем в Ардуине не шевелился.
Void_VR Опубликовано: 7 ноября 2018 Опубликовано: 7 ноября 2018 здесь смотрел, ну и нашел схему ардуинки, цешкой линии прозвонил http://arduino.ru/forum/apparatnye-voprosy/arduino-micro-pro-atmega32u4-vyrval-usb-razem

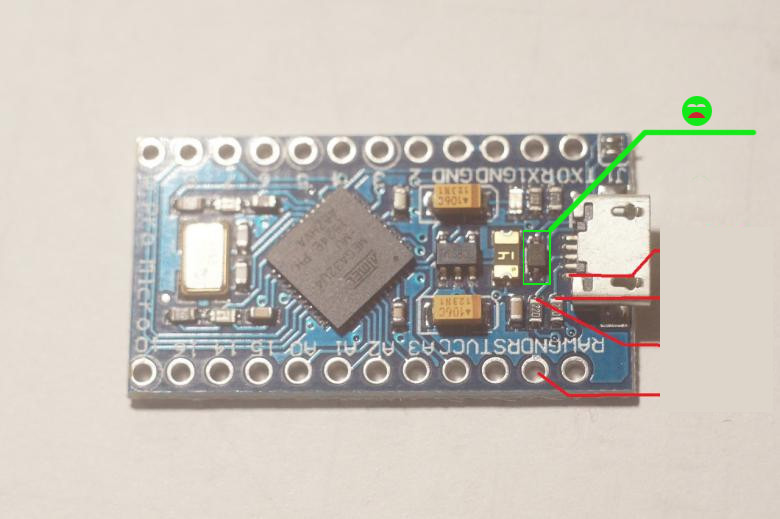

JG.SS_Habicht Опубликовано: 7 ноября 2018 Опубликовано: 7 ноября 2018 (изменено) У меня отлетела вот эта штука (по не опытности не знаю даже, что это), можно ли ее назад впаять, если я ее не перегрел, конечно? Скрытый текст Изменено 7 ноября 2018 пользователем JG.SS_Habicht
Alator Опубликовано: 10 ноября 2018 Опубликовано: 10 ноября 2018 Всем привет. Решил я оцифровать 2 резистора и пропустить каждый к ардуине через внешний АЦП MCP3201. При этом в конфигураторе прыгают значения "сырые" и "обработанные" порядка 20-40 единиц, даже с фильтром 14. Распаял MCP по ногам так: 1, 8 - плюс питания 2 - аналоговый выход с резистора 4 - минус питания 5 - на порт ардуины про микро (один резюк к F4, второй к D3) 6 - MISO 7 - SCK От внутреннего ацп ардуины оба резистора работали отлично, без дрожаний по осям и т.д. Качество пайки, надежность соединений и т.д. проверял. Куда еще копнуть чтобы дрожания ушли? PS Зачем я это замутил все? Да попробовать решил... Если проблема не решится верну все по старой схеме напрямую в ардуину.
Komaroff Опубликовано: 10 ноября 2018 Опубликовано: 10 ноября 2018 В 7 ноября 2018 г. в 09:33, JG.SS_Habicht сказал: У меня отлетела вот эта штука (по не опытности не знаю даже, что это), можно ли ее назад впаять, если я ее не перегрел, конечно? Судя по схеме на модуль - это диод для защиты от перетоков когда одновременно используется внешнее питание и подключение к USB. Без этого диода питание от USB не проходит дальше разъема. Если не планируется использование внешнего питания, то можно закоротить эту деталь проволочной перемычкой (замкнуть контакты этого диода накоротко). Если все таки есть желание вернуть диод на место, то надо не забыть про правильную полярность, обозначенную меткой на корпусе диода. 1
JG.SS_Habicht Опубликовано: 10 ноября 2018 Опубликовано: 10 ноября 2018 (изменено) 17 минут назад, Komaroff сказал: Если не планируется Спасибо за совет и пояснение, но я окончательно уже убил промикро свою. Чтобы такие операции выполнять нужно иметь сверхтвердую руку, орлиный глаз и гипертонкое жало на паяльнике. Я же посносил все дорожки своим 4-миллиметровым (хоть и заточенным) бревном, обматерил всех китайцев до 40-го коления, и бросил все это дело в коробку с другим хламом. Заказал новую)) 1 час назад, =19fab=Alator сказал: Всем привет Я конечно не Бог весть какой спец, но попробуйте раскидать сигнальные контакты на B1, D3. Я избавлялся от дрожания путем разноса контактов по ножкам на максимальную дистанцию. Дало плоды. Изменено 10 ноября 2018 пользователем JG.SS_Habicht
Alator Опубликовано: 10 ноября 2018 Опубликовано: 10 ноября 2018 (изменено) 2 часа назад, JG.SS_Habicht сказал: попробуйте раскидать сигнальные контакты на B1, D3. Честно говоря не ожидал, но реально помогло! Огромное спасибо!!!!! Ну и кондёры на 0,1 мФ поставил на каждую микросхему по питанию на всякий случай. PS Интересно, как поведет себя MCP3202 в моем случае? Заказал. Жду. Изменено 10 ноября 2018 пользователем =19fab=Alator
JG.SS_Habicht Опубликовано: 10 ноября 2018 Опубликовано: 10 ноября 2018 4 часа назад, =19fab=Alator сказал: реально помогло Рад, что смог быть полезным)
SV7_Electric Опубликовано: 12 ноября 2018 Опубликовано: 12 ноября 2018 Вопрос к ув.Мегамозгу: Можно ли реализовать в MMJoy2 поддержку датчика MLX90333 (от джоя) по цифре SPI? А то место мало для штатного контроллера.
mephy Опубликовано: 14 ноября 2018 Опубликовано: 14 ноября 2018 (изменено) Подскажите, пожалуйста. Задумал купить педали G940 и подключить их по USB. Поможет ли мне MMJoy2? Распиновку COM порта нашел - Ground/Rudder/Brake1/Brake2/+5V т.е. мне нужно 1) Взять подходящий Arduino 2) Залить туда прошивку 3) запаять контакты (всего 5? Подтягивающие резисторы?) 4) настроить 5) летать ^_^ И 0.5А от USB должно хватить.. Изменено 14 ноября 2018 пользователем mephy
mephy Опубликовано: 15 ноября 2018 Опубликовано: 15 ноября 2018 (изменено) Т.к. в педалях уже есть заводские резисторы вроде как достаточно только подключить 5 проводков к Ардуине. Не вполне понимаю в какие порты подсоединять. 5V / GND понятно. Вроде как педали - это 3 оси.. значит либо AI либо AE порты. Cудя по распиновке Arduino Micro это любой аналоговый порт - A0-A5 ардуины = F0,F1,F4-F7 MMjoy2 А потом уже настраивать-калибровать в утилите, верно? Изменено 15 ноября 2018 пользователем mephy
JG.SS_Habicht Опубликовано: 15 ноября 2018 Опубликовано: 15 ноября 2018 (изменено) Скрытый текст 2 часа назад, mephy сказал: верно? Если аналоговые резисторы, то подключаете к АI, настраиваете в конфигураторе и вперед, к звездам!) Скрытый текст Изменено 15 ноября 2018 пользователем JG.SS_Habicht 1
mephy Опубликовано: 15 ноября 2018 Опубликовано: 15 ноября 2018 (изменено) спасибо! Пока не знаю что за резисторы там Но логика понятна. А что за контакт уходит от второго снизу справа пина? Изменено 15 ноября 2018 пользователем mephy
Arachna Опубликовано: 15 ноября 2018 Опубликовано: 15 ноября 2018 Всё верно. Резистры (средние выводы) на входы AI. Это Arduino - A0-A5, D4-D6, D8-D10. В твоём случае не важно Это о втором снизу
JG.SS_Habicht Опубликовано: 15 ноября 2018 Опубликовано: 15 ноября 2018 6 минут назад, mephy сказал: снизу справа пина? да это к делу не относится) это ряд для кнопок.
Alator Опубликовано: 24 ноября 2018 Опубликовано: 24 ноября 2018 (изменено) ,, Обьясните на пальцах как настроить кнопку шифт в конфигураторе, чтобы он работал только при нажатой кнопке, с наскоку не получается разобраться. Надо ли шифт прописывать как физическую кнопку джойстика? Изменено 24 ноября 2018 пользователем =19fab=Alator

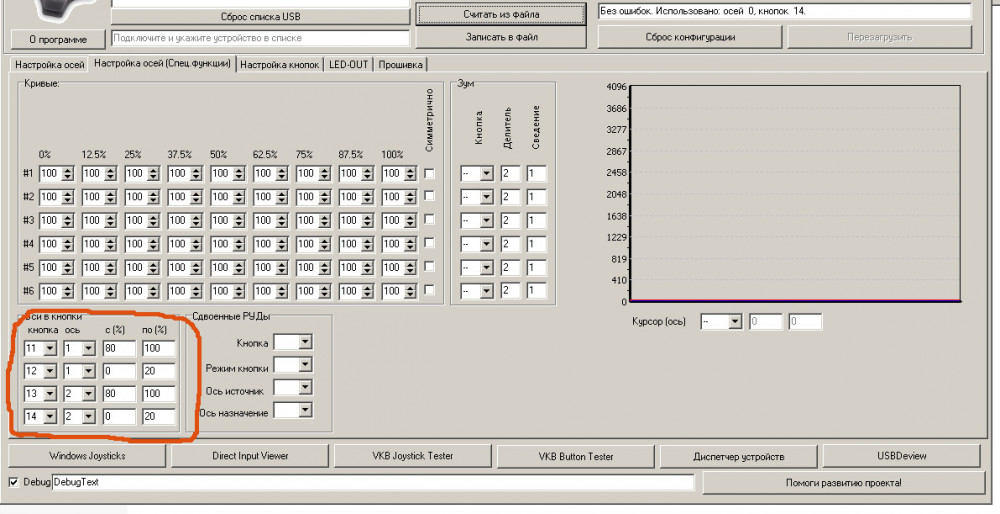

Johnet Опубликовано: 24 ноября 2018 Опубликовано: 24 ноября 2018 (изменено) Выше (на этой странице, в моем посте под спойлером) был пример аж для 3х шифтов. Физическую кнопку шифта можно не обозначать в логическую. Изменено 24 ноября 2018 пользователем Johnet 1

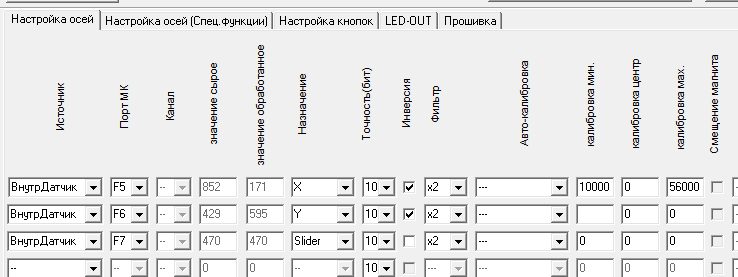

mephy Опубликовано: 25 ноября 2018 Опубликовано: 25 ноября 2018 (изменено) И правда все оказалось очень легко (про подключение к педалям от G940) Спасибо за проект! Датчики все видит, а вот с настройками не могу совладать... Правая педаль - 12000 не нажатая, 58000 нажатая Левая педаль - 38000 не нажатая, на середине нажатия уходит в 65000+... Ось руления похоже на правду.. Хотя у нее центр у нее смещен. Стандартным калибровщиком windows пытался калибровать, там с тормозами та же ерунда - левая педаль сильно смещена. Ткните носом в мануал, пожалуйста. Что можно сделать со второй педалью? На графике - правая черная, левая красная (уж не в датчика ли проблема... Думаю попробовать завтра разобрать левый тормоз, может датчик просто сдвинут) Изменено 25 ноября 2018 пользователем mephy

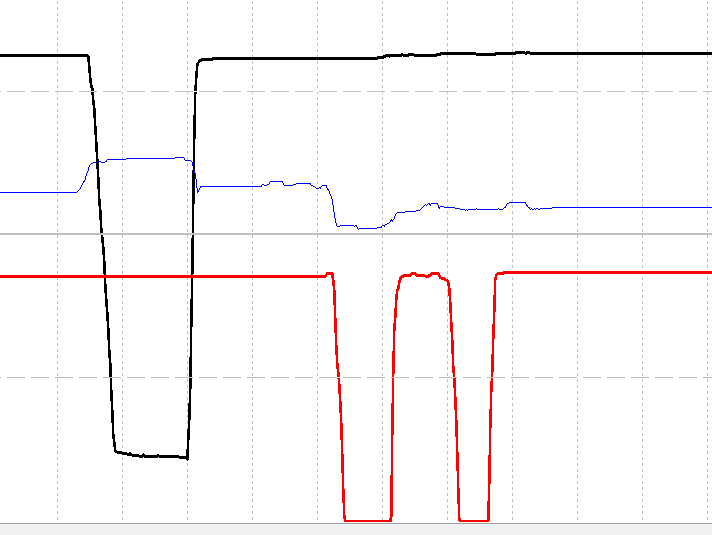

Vumpel18 Опубликовано: 25 ноября 2018 Опубликовано: 25 ноября 2018 1. Убить калибровку в ОС. 2. Выполнить ручную калибровку в конфигураторе. 1

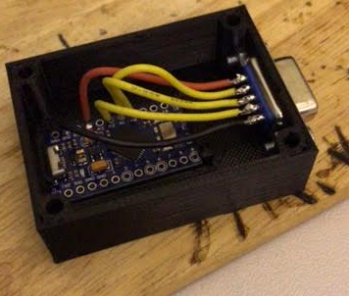

mephy Опубликовано: 26 ноября 2018 Опубликовано: 26 ноября 2018 Поясните, пожалуйста, по 2 пункту. Калибровка это 1 или 2 вкладка утилиты? Мне нужно поглядеть min/max в VKB Joy tester и перенести их в таблицу? Если вдруг кому надо - могу скинуть модель для 3d принтера. (arduino micropro вставляется с защелкой, отверстие для com-порта/usb).
mephy Опубликовано: 26 ноября 2018 Опубликовано: 26 ноября 2018 Проблема была в некорректной сборке педалей.. датчик стоял криво. Когда собрал обратно все хорошо откалибровалось виндовой утилитой.
Johnet Опубликовано: 27 ноября 2018 Опубликовано: 27 ноября 2018 (изменено) Нельзя MMJoy 2 калибровать виндовой утилитой. Вы снижаете чувствительность осей. Калибровка только в конфигураторе. Вам же посоветовали ранее. Нужно снести Виндовую калибровку. Далее в конфигураторе в настройке осей нажимаете снизу "Помощник калибровки" ставите галки на осях которые нужно калибровать и двигаете ось в крайние положения, далее выбираете "Сохранить калибровку". Изменено 27 ноября 2018 пользователем Johnet 3

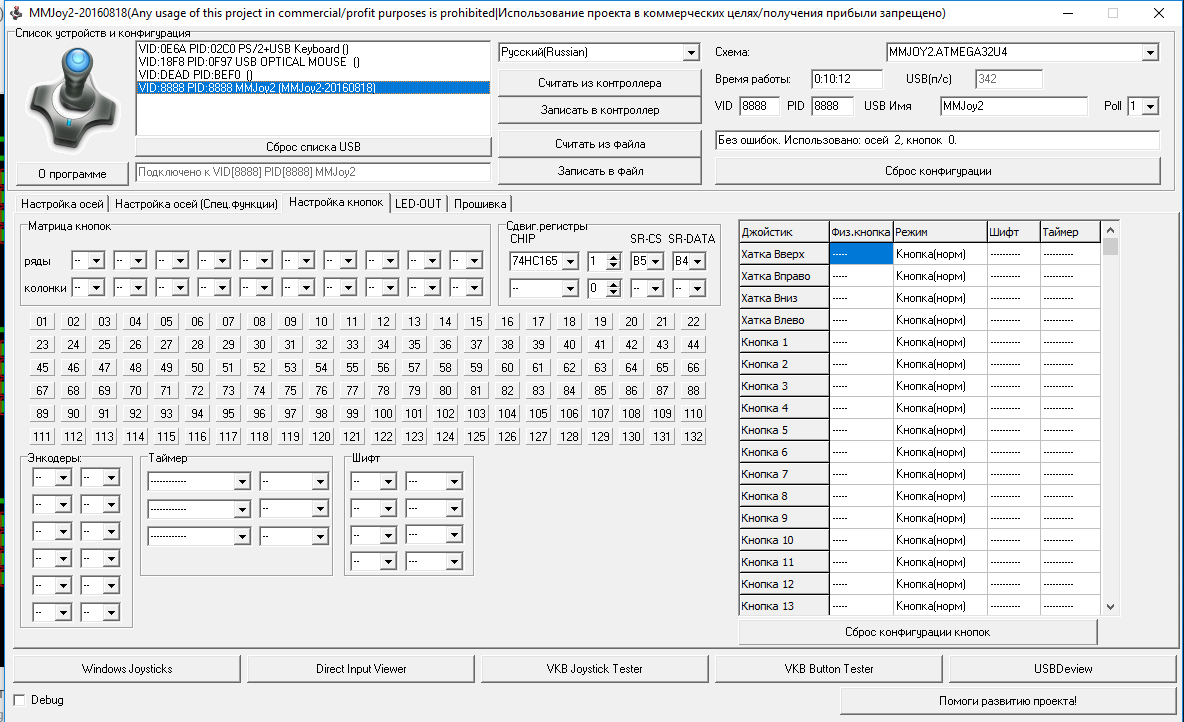

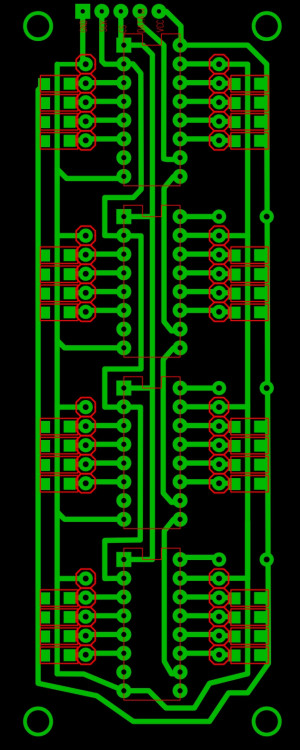

SomlicH Опубликовано: 28 ноября 2018 Опубликовано: 28 ноября 2018 Подскажите пожалуйста, уже 3 дня сижу, все форумы перерыл, но не могу понять как подключить регистры 74HC165N к Promicro. Прошивку залил, все работает, для тестирования подключил переменные резисторы. Данные меняются, все хорошо на вкладке Настройка осей. Вытравил и спаял плату на 4 регистра по схеме из папки проекта, только немного сделал под себя (прилагаю). Все прозвонил все нормально, соплей нет. регистры подключаю к B5 (CS) и B4 (DATA IN). А вот куда подключать SCK вообще не пойму, в конфигураторе этой настройки вообще нет. Пробовал как в моей схеме и в B1. Тишина, не реагирует ни на что. Поставил для начала 1 регистр, поэтому цифра 1 в количестве. Очень сильно прошу помощи. уже и РУД сделал и Кобра М5 готова к переделке и педали сделал, а тут затык с кнопками...
Botanik Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 (изменено) не могу подключить KMA200, что делаю не так? Что нужно указать в настройках программ?ы Подключаю на плате про микро - B2-B3-B1-VCC- ground или B6-B3-B1-VCC- ground ?? схема найденная на просторах форума Изменено 1 декабря 2018 пользователем =N=Bonaparte

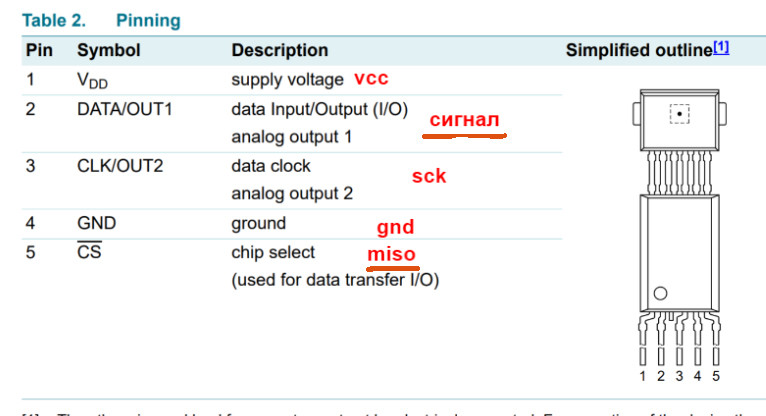

=FA=CATFISH Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 22 минуты назад, =N=Bonaparte сказал: не могу подключить KMA200, что делаю не так? Что нужно указать в настройках программ?ы Подключаю на плате про микро - B2-B3-B1-VCC- ground или B6-B3-B1-VCC- ground ?? схема найденная на просторах форума На картинке явная ошибка Попробуй вот так (сам не подключал) 1
Alator Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 Нет. На картинке ошибки нет. Так и надо подключать.
Botanik Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 (изменено) двойку 2 сигнал куда подключать? На ось B6 ? ТАК (2- B6) + (5-B3) + (3 -B1) + (1 - VCC) - (4 -ground) ? Изменено 1 декабря 2018 пользователем =N=Bonaparte

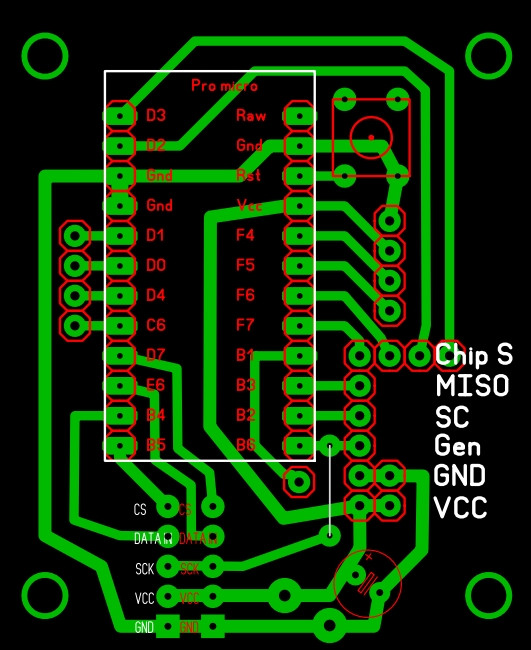

=FA=CATFISH Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 Порылся на платке описанной в прикрепленном мануале Там используется F6 или F7. manual_pcb.zip
Botanik Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 (изменено) (2- B6) + (5-B3) + (3 -B1) + (1 - VCC) - (4 -ground) все нормально РУД Кугар ось теперь КМА200 правда стикер шумит, я им не пользуюсь, только как кнопка Изменено 1 декабря 2018 пользователем =N=Bonaparte
=FA=CATFISH Опубликовано: 1 декабря 2018 Опубликовано: 1 декабря 2018 4 часа назад, =19fab=Alator сказал: Нет. На картинке ошибки нет. Так и надо подключать. таки была ошибка 31 минуту назад, =N=Bonaparte сказал: (2- B6) + (5-B3) + (3 -B1) + (1 - VCC) - (4 -ground) все нормально РУД Кугар ось теперь КМА200 правда стикер шумит, я им не пользуюсь, только как кнопка Стикер это министик? Из него можно сделать хату 4+нажатие, если на оси навесить виртуальные кнопки 1
Botanik Опубликовано: 2 декабря 2018 Опубликовано: 2 декабря 2018 (изменено) 2 часа назад, =FA=CATFISH сказал: таки была ошибка Стикер это министик? Из него можно сделать хату 4+нажатие, если на оси навесить виртуальные кнопки ошибки не было, я перепутал немного Точно министик. Как сделать хатку на 4 нажатия, на оси навесить виртуальные кнопки? Изменено 2 декабря 2018 пользователем =N=Bonaparte
=FA=CATFISH Опубликовано: 2 декабря 2018 Опубликовано: 2 декабря 2018 5 часов назад, =N=Bonaparte сказал: ошибки не было, я перепутал немного Точно министик. Как сделать хатку на 4 нажатия, на оси навесить виртуальные кнопки? Как это - не было, если ты подключил провода по моей картинке? )) {2= DATA = Сигнал} -> [B6] {5= CS = miso} -> [B3] Министик - в хатку на картинке Кнопки 11,12,13,14 - виртуальные 1
