MMJOY2 (бесплатная прошивка и софт для самодельного контроллера джойстика)

[JG.SS_Habicht]

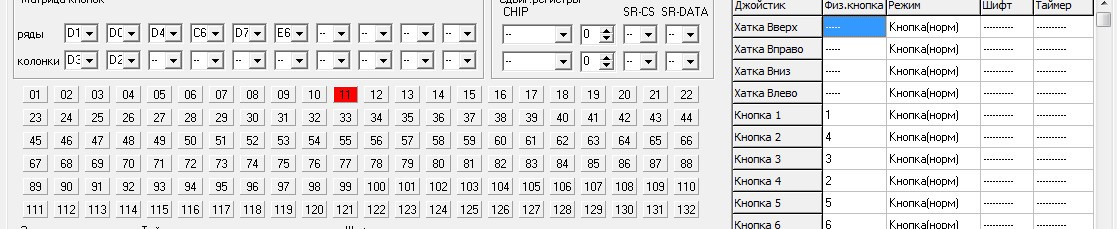

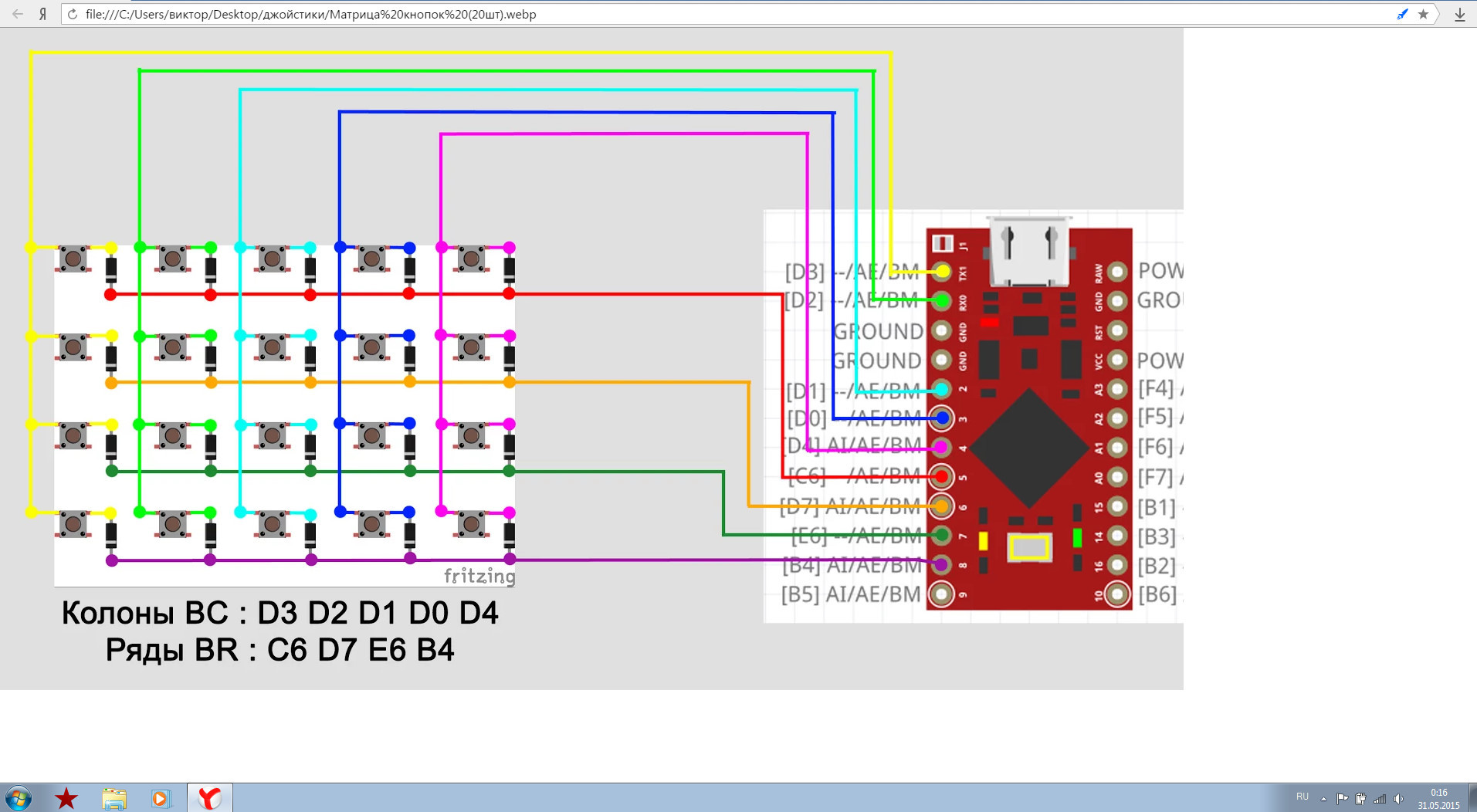

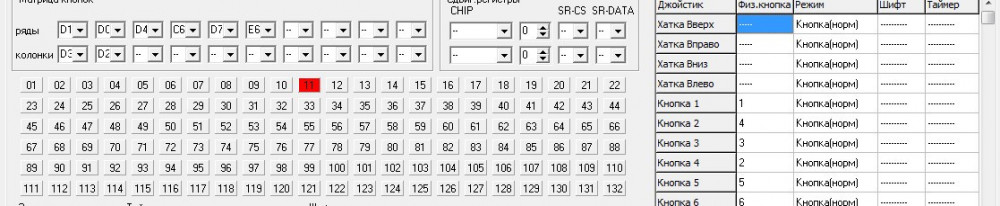

Народ, эт снова я. Принялся подключать кнопки по схме из поста Мусульманина

и при нажатии на кнопку (на любую из трех подключенных) в конфиге срабатывают сразу три штуки. Что я е так сделал?



[=FA=CATFISH]

13 минут назад, JG.SS_Habicht сказал:

Народ, эт снова я. Принялся подключать кнопки по схме из поста Мусульманина

и при нажатии на кнопку (на любую из трех подключенных) в конфиге срабатывают сразу три штуки. Что я е так сделал?



Ну конечно будут нажиматься сразу три. Ты ж в колонках везде поставил порт D3

Изменено 20 октября 2018 пользователем =FA=CATFISH

[JG.SS_Habicht]

Ну да. так колонка-то  одна, как и на схеме. Или я чего-то не допонимаю? Я подключил к одной колонке и к трем рядам 3 кнопки.

Изменено 20 октября 2018 пользователем JG.SS_Habicht

[=FA=CATFISH]

Оставь в колонках только одну D3

[JG.SS_Habicht]

Ааа, вона как делается!)) понятненько. Спасибо, Кэт!

[Iguz]

18 часов назад, JG.SS_Habicht сказал:

Ни свет, ни заря, не емши, не ср..ши, побежал сегодня, стуча каблучками, по сырой, от утренней расы, мостовой в лавку радиодеталей. Спешу всех, принявших живое участие в моей затыке с резюками, невероятно обрадовать - дело было все-таки в номинале. Видимо, ардуинка  корректно работает только с 10кОм-никами.



Скореевсего не номинал а изношенность старых резисторов, они на родных джоях нормально работали?  Но ладно не суть важна, если проблему решил.

[Arachna]

В 25.09.2018 в 13:17, =LwS=DAZZ сказал:

Вопрос назрел, кто конектил вирпиловскую ручку к ммджой2? Как она подключалась, без бубнов? Сколько общее количество кнопок вышло?

Купил на taobao "ChinaMMJoy" - 2шт.

Оказались с предустановленной прошивкой от MegaMozg [v20160818], НО без bootloader.

Попробовал установить bootloader, в результате одну плату привел в норму и установил [v20161101].

Другая ведет себя странно. Видна в Диспетчере Задач как Arduino Leonardo на COM8, но после нажатия Reset, Диспетчер Задач моргает, и снова показывает этот порт.

Т.е. не переходит в bootloader.

Варианты восстановления bootloader из Инета не помогают. Пробовал Arduino, FLIP. Собрал AVRISP MkII и через дудку пробовал bootloader залить. Не видят или выдают ошибку.

Кто нибудь сталкивался?

[Antony99]

16 часов назад, Arachna сказал:

Купил на taobao "ChinaMMJoy" - 2шт.

Оказались с предустановленной прошивкой от MegaMozg [v20160818], НО без bootloader.

Попробовал установить bootloader, в результате одну плату привел в норму и установил [v20161101].

Другая ведет себя странно. Видна в Диспетчере Задач как Arduino Leonardo на COM8, но после нажатия Reset, Диспетчер Задач моргает, и снова показывает этот порт.

Т.е. не переходит в bootloader.

Варианты восстановления bootloader из Инета не помогают. Пробовал Arduino, FLIP. Собрал AVRISP MkII и через дудку пробовал bootloader залить. Не видят или выдают ошибку.

Кто нибудь сталкивался?

А по чем это чудо?

[Arachna]

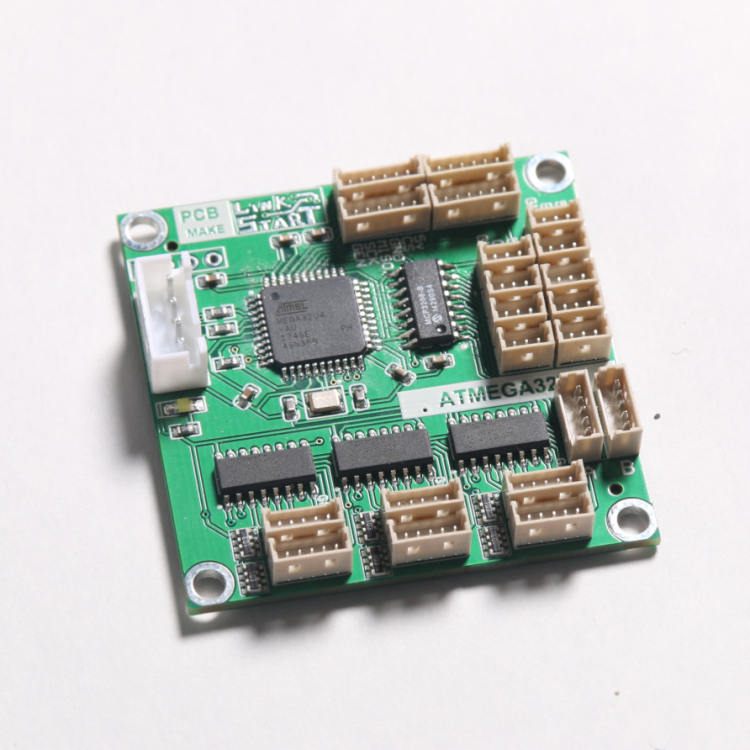

ChinaMMJOY c с комплектом кабелей и кабелем USB - 957

HC165x3  с комплектом кабелей - 215

TLE5010  с кабелеv - 215

это с доставкой до Благовещенска



[Antony99]

Только что, Arachna сказал:

ChinaMMJOY c с комплектом кабелей и кабелем USB - 957

HC165x3  с комплектом кабелей - 215

TLE5010  с кабелеv - 215

А можно ссылки,если не трудно.Спасибо.

[Arachna]

https://t-b.ru.com/catalog/product/520508841650/

https://t-b.ru.com/catalog/product/524333488455/

https://t-b.ru.com/catalog/product/521365312829/



[Shikarno]

Месяц назад тож с бубном прыгал вокруг ардуины, джой РУС был рабочий, решил перепрошить, и после, тоже значения стали не на полную отображаться (хотя ТЛЕ а не резюки), но я так бил бубном и паяльником что ухайдохал шкер питания. хотя докапался до истины, надо было просто виндовским калибратором откалибровать диапазоны.  На руде стоят резюки 100к и норм работают.

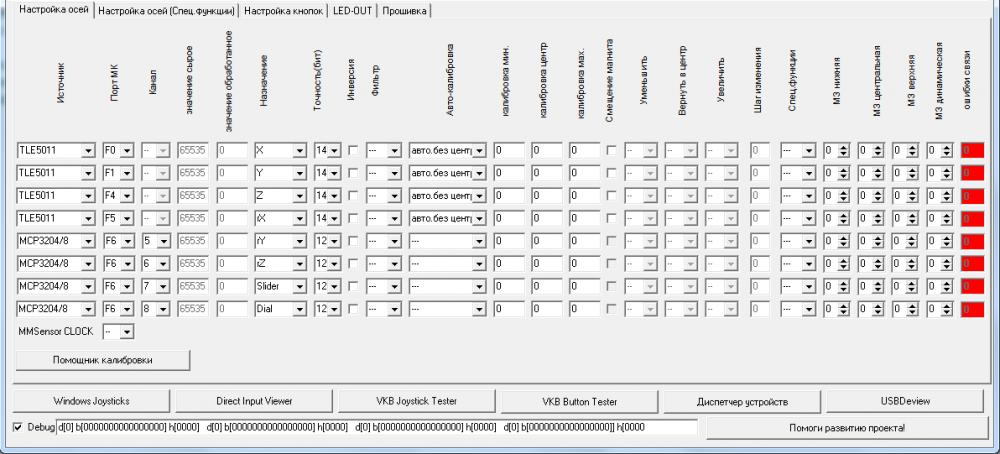

[SSV]

Что за ошибка?

[Vumpel18]

Вы пытаетесь запустить второй конфигуратор, когда первый уже запущен и наверное свернут с рабочего стола.

Повнимательнее и такой ошибки не будет.

Изменено 24 октября 2018 пользователем Vumpel18
исправление

[Swift_CCCP]

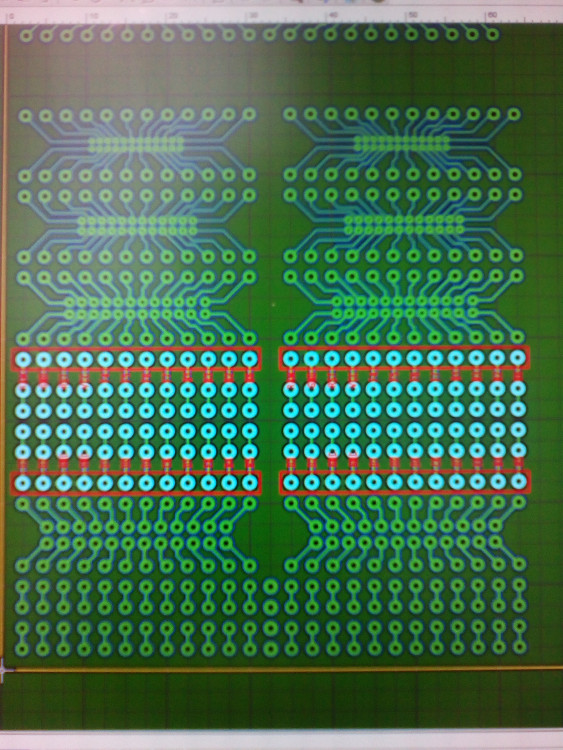

Разные джойстики скрывают в своих недрах разные раз.емы подключения. Нарисовал универсальную монтажную панельку под шаг от 1 до 2.54. Может есть еще идеи для  реализации?



[Antony99]

23 часа назад, Arachna сказал:

https://t-b.ru.com/catalog/product/520508841650/

https://t-b.ru.com/catalog/product/524333488455/

https://t-b.ru.com/catalog/product/521365312829/



Так без bootloader я так понял работать будет, только нельзя прошить ?

[Arachna]

Не получится поменять версию из оболочки MMJoy2, только с помощью программатора.

А так будет работать на встроенной [v20160818] версии. Если не важны изменения, сделанные в [v20161101] , то можно и так жить.

"В [v20161101] нет нового ключевого ничего. народ просит дать возможность повторно использовать источники осей на разные оси."

[=FA=CATFISH]

5 часов назад, Arachna сказал:

"В [v20161101] нет нового ключевого ничего. народ просит дать возможность повторно использовать источники осей на разные оси."

Можно подробнее: что это и какой профит?

[SSV]

11 часов назад, Vumpel18 сказал:

Вы пытаетесь запустить второй конфигуратор, когда первый уже запущен

Никак нет, Товарищ!

У меня РУД и педали на ММДжое. Педальки при считывании из контроллера в конце выдают такую ошибку. Но при этом работают.

[Arachna]

10 часов назад, =FA=CATFISH сказал:

Можно подробнее: что это и какой профит?

Ищи в этой ветке.

Опубликовано: 1 ноября, 2016

[Arachna]

Начинается здесь: Опубликовано: 29 октября, 2016



[Altair24]

9 часов назад, SSV сказал:

Никак нет, Товарищ!

У меня РУД и педали на ММДжое. Педальки при считывании из контроллера в конце выдают такую ошибку. Но при этом работают.

Было такое, вылечил сменой прошивки.



[SSV]

13 часов назад, Altair24 сказал:

Было такое, вылечил сменой прошивки.

Оказалось, что конфигурация ему не нравилась. Прошивку не менял, просто выполнил сброс и заново настроил. Ошибка исчезла.

[JG.SS_Habicht]

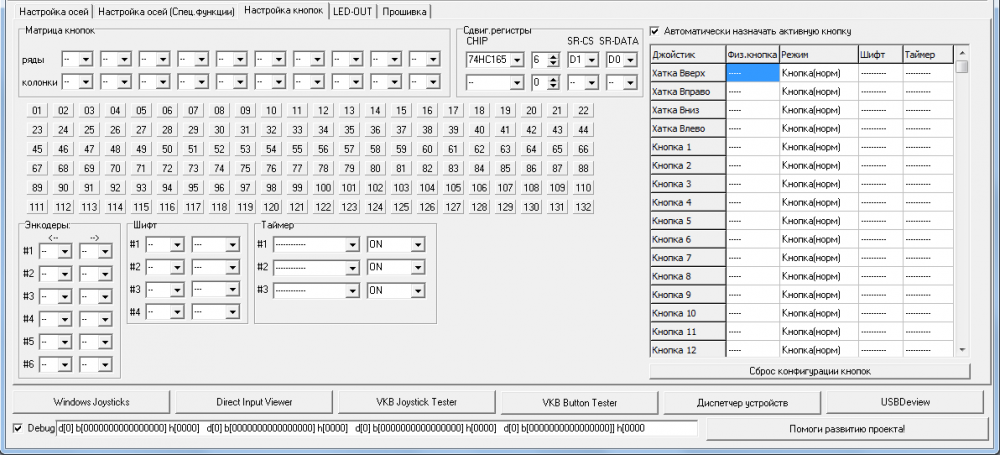

Человеки, салют! Почему винда в игровых устройствах не видит кнопки во второй назначенной колонке (ардуино микро), хотя в конфигураторе они работают?



Изменено 28 октября 2018 пользователем JG.SS_Habicht

[JG.SS_Habicht]

Все, просек фишку самостоятельно) Однако, без 0,5 не сразу можно понять.

[JG.SS_Habicht]

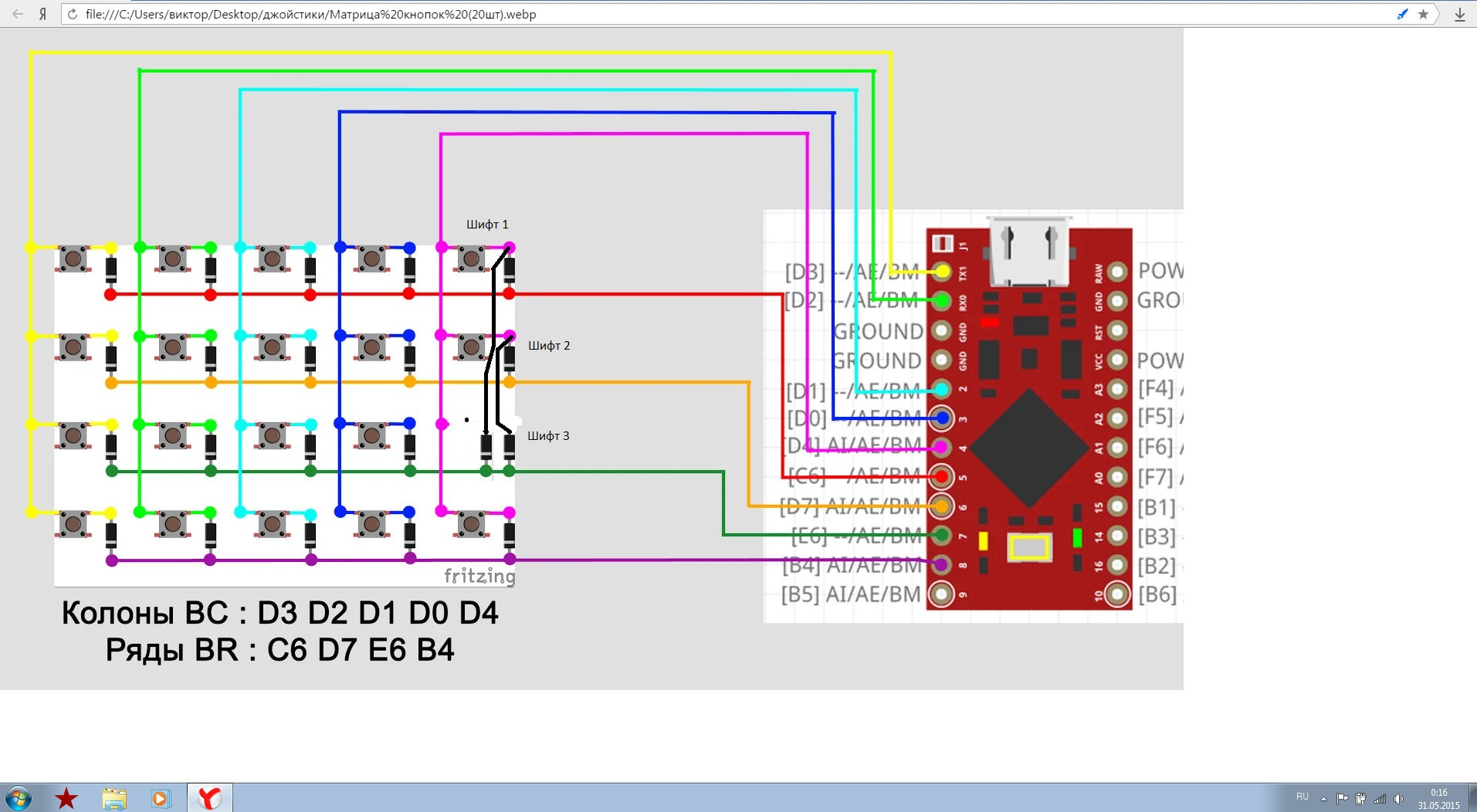

Здрасьти, камрады! Вопрос: как заставить трехпозиционный тумблер работать как шифт правильно? В одном положении у меня шифт работает корректно, а во втором нажимаются обе кнопки:



[capitanblood]

37 минут назад, JG.SS_Habicht сказал:

В одном положении у меня шифт работает корректно, а во втором нажимаются обе кнопки:



Условие шифт 1 соответствует шифт 4, а шифт 2 - шифт 3. Если я все правильно понял и шифты стоят на тумблере. Поэтому у вас 14 и 1 логические кнопки нажимаются одновременно. на ручке кобры люди объединив через диоды 1 и 2 физические кнопки делали шифт 3, но там это на сдвиговых регистрах, у Вас матрица кнопок.

Изменено 31 октября 2018 пользователем capitanblood

[JG.SS_Habicht]

Мало что понял)) Так что предложите?

[Johnet]

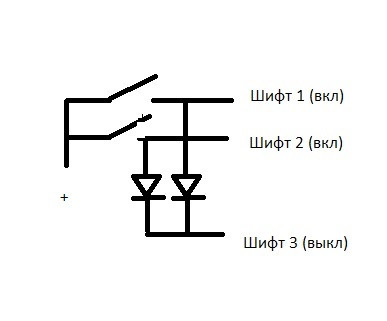

Как то так. Но это работало для свиговых регистров. Можно попробовать Вместо + подключить ряд, а на кнопки через диоды колонки. (две кнопки - тумблер on-off-on)

Изменено 31 октября 2018 пользователем Johnet

[JG.SS_Habicht]

У меня сейчас подключено на нем две колонки и 1 ряд через диод. Но первый вариант у меня как раз был два ряда и колонка, и, насколько я помню, не работало одно положение вообще. Хм, надо поэкспериментировать с подключением еще, но, вроде, все логично подключено.

[Johnet]

3 кнопки, 3 шифта, Если использовать ряд, то 3 колонки, на каждую колонку надо ставить диод (у меня на схемке не изображены) + еще 2 диода будут эмулировать нажатие шифта 3. Т.е. при нажатии 1 либо 2 шифта одновременно будет нажиматься шифт 3. (поэтому он - выкл!). (Вкл/выкл это то как шифты прописаны в конфигураторе).

Изменено 31 октября 2018 пользователем Johnet

[xxx_ALF_xxx]

JG.SS_Habicht



Я настраивал так: У меня тумблер работает как выключатель. Не как две кнопки ON-ON, а именно как выключатель OFF-ON.

Я указываю для него два рабочих положения.



Далее, к примеру, есть 2 физические кнопки. На кнопку 1 и 2 я устанавливаю Шифт2(ВЫКЛ).



То есть, пока тумблер разомкнут, физ кнопка 1 соответствует логической кнопке 1, а физ кнопка 2 логической  2. Далее добавляешь еще две логические кнопки 3 и 4, но с Шифт1(ВКЛ).



При включенном тумблере физ кнопка 1 станет логической 3, а физ кнопка 2 станет логической 4. От сюда выходит, что физических кнопок две, а в свойствах джойстика будет четыре.

Изменено 31 октября 2018 пользователем xxx_ALF_xxx

[JG.SS_Habicht]

Это понятно, тут речь немного о другом.

[xxx_ALF_xxx]

А, теперь въехал в вопрос) Так нужно, чтобы работал так: пока тумблер в центре ШифтВЫКЛ, тумблер ОN1 - Шифт 1, тумблер ON 2 - Шифт 2 ?

[JG.SS_Habicht]

20 минут назад, Johnet сказал:

3 кнопки, 3 шифта, Если использовать ряд, то 3 колонки, на каждую колонку надо ставить диод

Пытаюсь вкурить)) Правда не спал ночь. Но, думаю, въеду, с течением времени)) Тут часто путают колонки с рядами, как я почитал. У меня по схеме как на картинке все подключено. У тумблера 6 контактов, два крайних у меня подключены к колонкам, а один из средних через диод к рядам (прозванивал предварительно какие срабатывают при включении), так куда мне там еще диоды подключать?

2 минуты назад, xxx_ALF_xxx сказал:

тумблер в центре ШифтВЫКЛ

Ну да.

[xxx_ALF_xxx]

Ну так не три шифта, а:  Шифт1 - ШифтВЫКЛ - Шифт2.

То есть тумблер должен замыкать две физические кнопки. А по центру не должно быть никаких нажатий. Тогда все настроится в конфигураторе и не нужно диодов.

[JG.SS_Habicht]

Только что, xxx_ALF_xxx сказал:

Тогда все настроится

Дык вот не настраивается((

[Johnet]

Мне думается, надо попробовать так:

[Johnet]

Мне думается, надо попробовать так, при этом при нажатии на шифт 1 "нажимается" и шифт 3 (физически), то же самое для шифт 2:



xxx_ALF_xxx, как вы говорите не получится. Шифт 1 - вкл, Шифт 2 - вкл, Шифт 3 - когда оба Шифт 1 и Шифт 2 - выкл.

Изменено 31 октября 2018 пользователем Johnet

[xxx_ALF_xxx]

Да, я уже и сам догадался)) Выходит не хватает еще одной колонки шифтов, чтобы указать физ кнопке, для другого шифта, режим отсечения ВЫКЛ. Сейчас думаю как можно на одну кнопку повесить два шифта.
