51 минуту назад, =Mr.G.B.=Vumpel18 сказал:

По поводу Ваших TLE.

Смотреть качество запайки датчиков.

Другого не дано.

  Показать содержимое

TLE говорите дорого.  Я бы не сказал. Но ещё вопрос будет ли работать предлагаемый датчик. Как пример -  плата на один регистр. Доверять можно только проверенным поставщикам.



Сразу обе тле перестали работать из-за непропая? Проверил лупой и тестером все норм. Проверил каждую ногу на контролере тож все видятся.

Ну 800 р за плату на основе датчика стоимостью 30 рублей как то дороговато.

Share this post


Link to post
Share on other sites

Каждому своё.

Скрытый текст

Может датчики Вашего собственноручного изготовления и дешевле.

Только вот не хотят они у Вас работать.



Датчики TLE5010 делаю сам на платах промышленного изготовления.

TLE5011 только для себя любимого и то выходит ценник конский.

Не продаю, но если бы и продавал, то по 12$ и не ниже.

Посчитайте стоимость заказа плат, порезку, комплектующих, запайку и

Вы узнаете реальную себестоимость одного датчика.











Share this post


Link to post
Share on other sites
7 минут назад, =Mr.G.B.=Vumpel18 сказал:

Каждому своё.

  Скрыть содержимое

Может датчики Вашего собственноручного изготовления и дешевле.

Только вот не хотят они у Вас работать.



Датчики TLE5010 делаю сам на платах промышленного изготовления.

TLE5011 только для себя любимого и то выходит ценник конский.

Не продаю, но если бы и продавал, то по 12$ и не ниже.

Посчитайте стоимость заказа плат, порезку, комплектующих, запайку и

Вы узнаете реальную себестоимость одного датчика.











Датчик 30 руб, текстолит на один датчик 10 руб, травление 50 рублей, тонер на работе бесплатно, электричество тоже, припой копейки итого с работой 200 рублей, но так как я делал сам и было в радость то итого 100 рублей один датчик.

А датчики на другой ардуинке работают.



Edited by Altair24

Share this post


Link to post
Share on other sites

Я рад за Вас, что всё работает.

Share this post


Link to post
Share on other sites
1 минуту назад, =Mr.G.B.=Vumpel18 сказал:

Я рад за Вас, что всё работает.

Не все, сдвиговый регистор надо запустить вот и задал вопрос нужно подтягивать выводы кнопок или нет?

Share this post


Link to post
Share on other sites

Да, нужно.

Китайцы немного облажались в погоне за прибылью.:rofl:

Скрытый текст

Один датчик 55,6 цента= 42,6 деревянных.



  • Thanks 1

Share this post


Link to post
Share on other sites

Товарищи,подскажите пожалуйста.В мануале к шильду (Свифта) говорится.Что для сборки платы регистра требуются резисторы от 10Ком до 100Ком.

Так сколько каких нужно резисторов на плату регистра? Плата регистра будет размещена в ручке.Расстояние до кнопок 10 см.

Share this post


Link to post
Share on other sites
44 минуты назад, MYCYJIbMAHUH сказал:

Товарищи,подскажите пожалуйста.В мануале к шильду (Свифта) говорится.Что для сборки платы регистра требуются резисторы от 10Ком до 100Ком.

Так сколько каких нужно резисторов на плату регистра? Плата регистра будет размещена в ручке.Расстояние до кнопок 10 см.

каждому регистру 8 резисторов подтяжки для кнопок плюс один на первый регистр по линии CS, плюс конденсатор 100нФ желательно. По номиналам сами решайте, у ВКБ стояли на 12К, у трастмастера в ручках 100К.

  • Thanks 2

Share this post


Link to post
Share on other sites

Добрый день.

Хочу перевести когуара на mmjoy и датчики TLE.  Кто может подсказать, какую лучше плату контроллера купить, где можно взять готовые к установке датчики, и схему подключения вмего этого дела, а то в той что идет с описанием плат как-то не совсем понятно, куда подключать оси, а куда платы с кнопками.

Share this post


Link to post
Share on other sites
51 минуту назад, Hudlam сказал:

Добрый день.

Хочу перевести когуара на mmjoy и датчики TLE.  Кто может подсказать, какую лучше плату контроллера купить, где можно взять готовые к установке датчики, и схему подключения вмего этого дела, а то в той что идет с описанием плат как-то не совсем понятно, куда подключать оси, а куда платы с кнопками.

Плата arduino pro micro на atmega32u4 , покупается на али экспрессе.  TLE5010  покупаются там же. Платы для  TLE5010  либо покупают на форуме, либо травят сами.  Сами паяют и прочее.

Распиновка arduino pro micro есть на картинках на первой странице.

Share this post


Link to post
Share on other sites
2 часа назад, Hudlam сказал:

Добрый день.

Хочу перевести когуара на mmjoy и датчики TLE.  Кто может подсказать, какую лучше плату контроллера купить, где можно взять готовые к установке датчики, и схему подключения вмего этого дела, а то в той что идет с описанием плат как-то не совсем понятно, куда подключать оси, а куда платы с кнопками.

Я бы не стал вытряхивать контроллер Кота из РУС. А поставил бы магнитные датчики с аналоговыми выходами.  А вот РУД Кота стОит переделать на MMJOY2.

Share this post


Link to post
Share on other sites
В 25.08.2018 в 08:50, Altair24 сказал:








где такие продаются на али?

Edited by =N=Bonaparte

Share this post


Link to post
Share on other sites

Кажется встречались, но с виду уж очень стремные.

Если очень нужны Shield стучитесь в личку.

  • Thanks 1

Share this post


Link to post
Share on other sites

Ничем не могу открыть файлы в папке mmjoy/psb,  кто нибудь может выложить схему платы для tle и shield для pro micro

Share this post


Link to post
Share on other sites

Sprint-Layout60_rus - найди эту бесплатную прогу в инете. Через день научишься сам монтажные платы рисовать.😉

В шапке темы есть море готовых вариантов реализации.

Я сделал для себя практически вариант с нуля. Нарисовал схему максимально понятную для подключения:



Edited by =SOVA=Teiger

Share this post


Link to post
Share on other sites

на али нашел

вот эта платка   как шильд   Schild Modul ATmega32U4 Pro Micro 5



сколько кнопок можно к на неё подключить?





Share this post


Link to post
Share on other sites
11 часов назад, =N=Bonaparte сказал:





где такие продаются на али?

На ebay брал.

Share this post


Link to post
Share on other sites
В 09.09.2018 в 00:02, =N=Bonaparte сказал:

на али нашел

вот эта платка   как шильд   Schild Modul ATmega32U4 Pro Micro 5



сколько кнопок можно к на неё подключить?





Это не шильд, а Arduino Leonardo. По кнопкам смотрите, либо матрицу 10*10=100 кнопок. Либо сдвиговые регистры к ней подключать.

Edited by Johnet
  • Like 1

Share this post


Link to post
Share on other sites

Вам надо искать Arduino Pro Micro (не перепутайте, иногда под видом Pro Micro китайцы втюхивают просто Micro, на более дешёвом камне (ATMega328) , без всяких плат расширений (типа сдвиговых регистров), и если использовать подключение кнопок матрицей, на данной плате можно подключить где  то до 49 кнопок (матрица 7 x 7), если же сократить количество аналогвых осей до 3 вместо 4 (и использовать освободившейся вход для дополнительных линий кнопочной матрицы) то и 7х8 = 56 кнопок ...





591345946fe14_mmjoe2.thumb.png.70bc419bfe577529c512ce1f955bdb93.thumb.png.4d515d9c3d0527ec7c6204cc3b81b2f4.png

Edited by Magenta
  • Thanks 1

Share this post


Link to post
Share on other sites

Всех Приветствую ! Граждане - Товарисчи , подскажите что за беда такая если кто в курсе , хотел сегодня "Прошку"(Про Микро) прошить , да не тут то было ...  В диспетчере устройств ее нет как это принято с восклицательным знаком ... , отображаеться как Устройство с последовательным интерфейсом USB(СОМ5) ... , хотя в Устройствах и принтерах отображается как Ардуино Леонардо ... , естественно дрова не встают , начинает грузить и через пару-тройку секунд заканчивает с надписью что все ровно и ни каких дравей ей не нать , типо и так все ОК ...

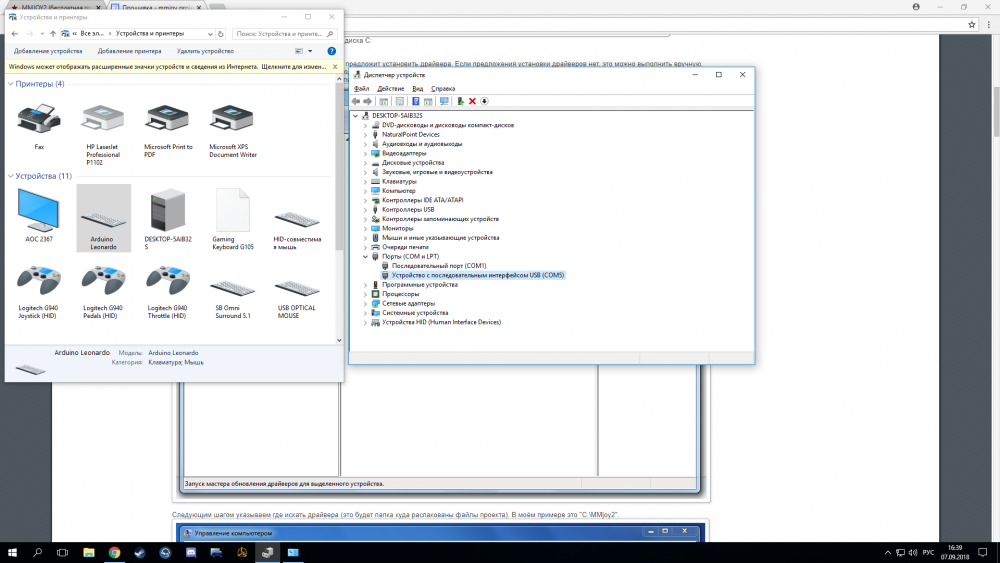

30810589_DesktopScreenshot2018_09.07-16_39_26_13.thumb.png.1dd19c5e2cca73e682b83017852ede40.png

В общем не понятно ((( ...

Share this post


Link to post
Share on other sites
9 минут назад, JG24_Tovarisch_Mauser сказал:

Всех Приветствую ! Граждане - Товарисчи , подскажите что за беда такая если кто в курсе , хотел сегодня "Прошку"(Про Микро) прошить , да не тут то было ...  В диспетчере устройств ее нет как это принято с восклицательным знаком ... , отображаеться как Устройство с последовательным интерфейсом USB(СОМ5) ... , хотя в Устройствах и принтерах отображается как Ардуино Леонардо ... , естественно дрова не встают , начинает грузить и через пару-тройку секунд заканчивает с надписью что все ровно и ни каких дравей ей не нать , типо и так все ОК ...



В общем не понятно ((( ...



Так а в конфигураторе ммджоя прошить пробовали?

Замкните кратковременно ножки GND и RST, посмотрите в режиме бутлодера какой ком порт у платки в диспетчере устройств. Попробуйте прошить в конфигураторе ммджоя.

Share this post


Link to post
Share on other sites
23 минуты назад, Krysnic сказал:



Так а в конфигураторе ммджоя прошить пробовали?

Замкните кратковременно ножки GND и RST, посмотрите в режиме бутлодера какой ком порт у платки в диспетчере устройств. Попробуйте прошить в конфигураторе ммджоя.

Приветствую Krysnic , да пробовал , ком порт меняет , начинает загрузку и сброс ... Может ардуинка плюш попалась ? ...

Edited by JG24_Tovarisch_Mauser

Share this post


Link to post
Share on other sites
7 минут назад, JG24_Tovarisch_Mauser сказал:

Приветствую Krysnic , да пробовал , ком порт меняет , начинает загрузку и сброс ...

Скачайте архив с софтом для ардуино, там папка драйверами. Из нее установите драйвера, не помню что ставил. Просто все подряд ставить, на файлы с шестеренкой пр кнопка мыши установить и т.д.

Тоже когда то были проблемы с установкой драйверов, скачал и таким образом установил.

https://www.arduino.cc/en/Main/Donate кликните на just dounload

Share this post


Link to post
Share on other sites

И может не обратили внимание на:

1) Загружаем архив с прошивкой и распаковываем.
Запрещено использовать русские буквы в путях к файлам прошивки и конфигуратора, не рекомендуется использовать папки и пути с пробелами в названиях.
т.е. однозначно мертвый случай это сложить файлы проекта на "рабочий стол" или в "мои документы" на русской версии Windows.

Share this post


Link to post
Share on other sites

Я недавно захотел поменять старую прошивку Ардуины  на новую.Целый день промучился ничего не получалось.

Смог перепрошить  на другом кампутере(ноутбук).

Share this post


Link to post
Share on other sites

Если приспичило поменять прошивку, тогда  обязательно шить нужно с того конфигуратора той версии, который лежит в самом архиве прошивки.

Если будете пытаться шить с конфигуратора версии установленной,  действующей прошивки всегда будет повторяться выше описанная картина.





Share this post


Link to post
Share on other sites
31 минуту назад, Krysnic сказал:

https://www.arduino.cc/en/Main/Donate кликните на just dounload

Чет бесплатно качать не желает ((( . Здается мне что в 16 году , я этот сайт уже видел , и по моему тоже ни чего не получилось ...

25 минут назад, Vumpel18 сказал:

И может не обратили внимание на:

1) Загружаем архив с прошивкой и распаковываем. ...

Благодарю за напоминание ...

19 минут назад, MYCYJIbMAHUH сказал:

Я недавно захотел поменять старую прошивку Ардуины  на новую.Целый день промучился ничего не получалось.

Смог перепрошить  на другом кампутере(ноутбук).

Кстати ... , завтра попробую .

2 минуты назад, Vumpel18 сказал:

Если приспичило поменять прошивку, тогда  обязательно шить нужно с того конфигуратора той версии, который лежит в самом архиве прошивки.

Если будете пытаться шить с конфигуратора версии установленной,  действующей прошивки всегда будет повторяться выше описанная картина.





В том то весь и коллинкор , ардуинка что называеться не "хоженая" , так сказать муха ни сидела .

Share this post


Link to post
Share on other sites

И снова Всех Приветствую ! ... , По наводке Мусульманина попробовал все сделать на ноуте ... , кое что удалось , дрова встали как в "учебнике" расписано , без проблем ... , но прошить так и не удалось ((( ... , повторилось все тоже что и на основном компе ... , начинается загрузка , через секунду-другую сброс и возврат в исходное положение ... , с тем же номером КОМ порта что и был до перехода в бутлоудер ... Перешел опять на комп , выключил антивирус (на всякий) , и здесь снова - здорова , все тоже самое ...



Share this post


Link to post
Share on other sites

Птицу поставьте на против порта.

Нажимать на прошивку в течении 8 секунд, но не моментально, а через 2-3 секунды после старта загрузчика.

И ещё,  Виталий писал, что возможно нужно более двух попыток для прошивки.

Перед всем этим почистите ОС от всякого хлама в реестре.



Edited by Vumpel18

Share this post


Link to post
Share on other sites
2 часа назад, JG24_Tovarisch_Mauser сказал:

И снова Всех Приветствую ! ... , По наводке Мусульманина попробовал все сделать на ноуте ... , кое что удалось , дрова встали как в "учебнике" расписано , без проблем ... , но прошить так и не удалось ((( ... , повторилось все тоже что и на основном компе ... , начинается загрузка , через секунду-другую сброс и возврат в исходное положение ... , с тем же номером КОМ порта что и был до перехода в бутлоудер ... Перешел опять на комп , выключил антивирус (на всякий) , и здесь снова - здорова , все тоже самое ...



Папка с драйверами из архива, попробуйте из нее установить все что получится и проверить https://drive.google.com/drive/folders/12RVUx67H3K1-uRybiew9JY7quHLVohag?usp=sharing

Share this post


Link to post
Share on other sites
2 часа назад, Vumpel18 сказал:

Птицу поставьте на против порта.

Нажимать на прошивку в течении 8 секунд, но не моментально, а через 2-3 секунды после старта загрузчика.

И ещё,  Виталий писал, что возможно нужно более двух попыток для прошивки.

Перед всем этим почистите ОС от всякого хлама в реестре.



Сделал все по списку )...

ОС почистил ... , попыток более 20 и на компе и на ноуте ... , на прошивку жмакал не сразу , пока отвертку-перемыкалку бросиш , пока цифру воткнеш , секунд 4-5 проходит ... , птицу ставиш и сразу идет загрузка ... , а далее все по знакомому сценарию ((( .

48 минут назад, Krysnic сказал:

Папка с драйверами из архива, попробуйте из нее установить все что получится и проверить https://drive.google.com/drive/folders/12RVUx67H3K1-uRybiew9JY7quHLVohag?usp=sharing

Спасибо ! , устанавливаю .

Share this post


Link to post
Share on other sites

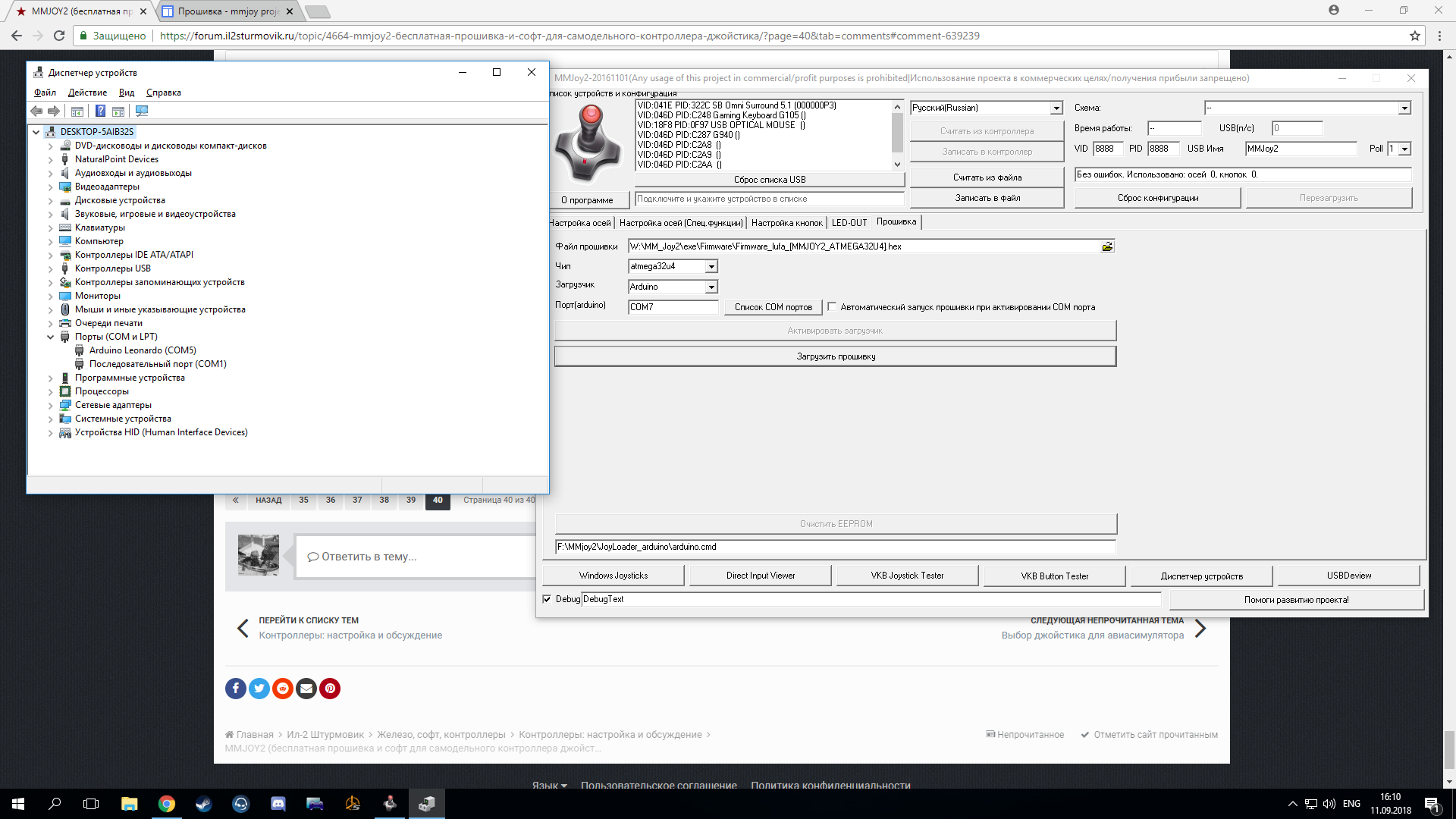

Драйвера встали , на компе сейчас тоже отображаеться как леонардо в диспетчере устройств 823498147_DesktopScreenshot2018_09.11-16_10_20_39.thumb.png.55f659f8c0bf4afddd46a015925de73f.png



но когда переходиш в режим бутлодера , пишет по старому , а не "Arduino Leonardo bootloader"

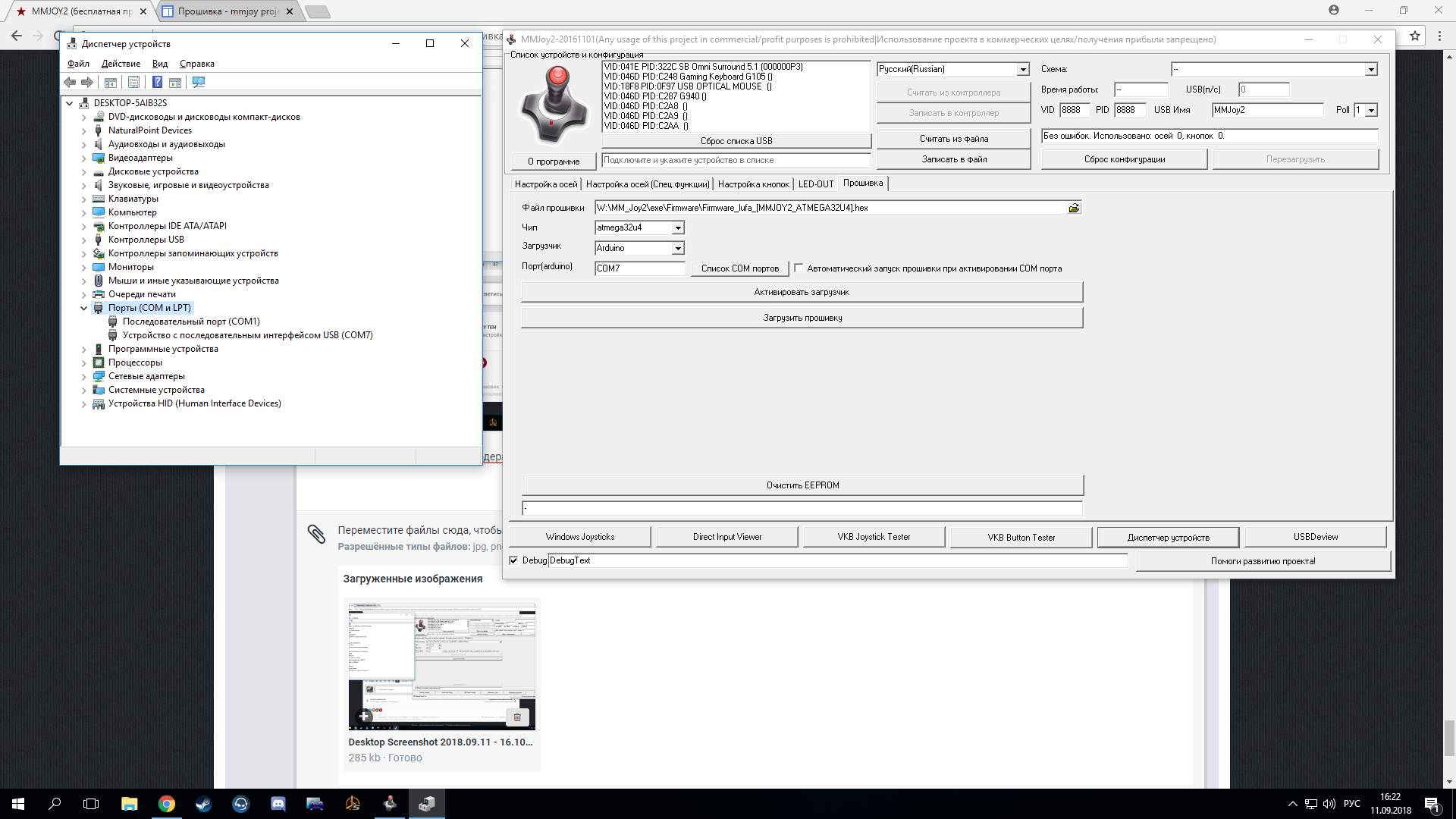

1306719132_DesktopScreenshot2018_09.11-16_22_01_95.thumb.png.d504491fc0b6edc34928918f0cb7e335.png

и все повторяется снова (в смысле прошивки) ...



Edited by JG24_Tovarisch_Mauser

Share this post


Link to post
Share on other sites

Вроде по вашим скринам вам надо com5 поставить в прошивальщике, и во время как появиться черный экран начала запуска avrdude, дернуть reset на платке



зы. Но это не точно :)

Да , ещё в правом верхнем угду вроде должна быть установлена схема: MMJOY2.ATMEGA32U4, правда зачем она нужна я не в курсе

Edited by Magenta
Добавление

Share this post


Link to post
Share on other sites

Ну писец, может гранаты не той системы завезли.

Может есть вторая платка с другой партии?

Скрытый текст

Китайцы они такие добрые за наши грошы... .



Share this post


Link to post
Share on other sites
