Народный FFB? Возможно!

[Johnet]

9 минут назад, SDV_ZoZo сказал:

А как насчет люфта при смене направления вращения?

Поверьте с ремнем люфт больше. Несмотря ни на что, ремень немного тянется. При хорошей натяжке цепи люфт должен быть минимальным.

5 минут назад, MYCYJIbMAHUH сказал:

А если вместо ремней и цепей сделать передачу рычагом?

Пробовать надо. У меня нет возможности изготовить соответствующие детали.

[MYCYJIbMAHUH]

44 минуты назад, Johnet сказал:

Поверьте с ремнем люфт больше. Несмотря ни на что, ремень немного тянется. При хорошей натяжке цепи люфт должен быть минимальным.

Пробовать надо. У меня нет возможности изготовить соответствующие детали.

Угол отклонения для напольника 30грд общий.И очень легко вместо ведомого шкива сделать  раздвижную планку,которая будет уменьшать/увеличивать радиус.

[l3VGV]

1 час назад, SDV_ZoZo сказал:

А как насчет люфта при смене направления вращения?



Просто забить. Каким бы большим этот люфт не был.

5 часов назад, Johnet сказал:

Здесь же 9:40. Больших звездочек со ступицей и готовыми отверстиями под болты не нашел (((

То что на фото обошлось 3500 руб.



Полезная инфа, спасибо.



На али видел комплекты, для всяких мопедов и электротранспорта. Там можно весьма разнообразные комбинации найти. Максимальное видел типа 8-92.



https://aliexpress.ru/item/32996053583.html



https://aliexpress.ru/item/32999243261.html





1 час назад, SDV_ZoZo сказал:

ременная передача



Имеет важное достоинство - многое можно просто напечатать, что дешево и детальки легкие получаются.



Изменено 28 октября 2021 пользователем l3VGV

[Sieben_Sieben]

12 hours ago, SDV_ZoZo said:

А как насчет люфта при смене направления вращения? Можно ли его в принципе на цепи убрать? Мне кажется это особенность цепной передачи, которой лишена ременная передача.



Там нет люфта. Даже на обычных вело шестернях. И крепление движка лучше всего делать с возможностью небольшого смешения. Как натяжитель цепи работатет.

[l3VGV]

Провел простой эксперемент.

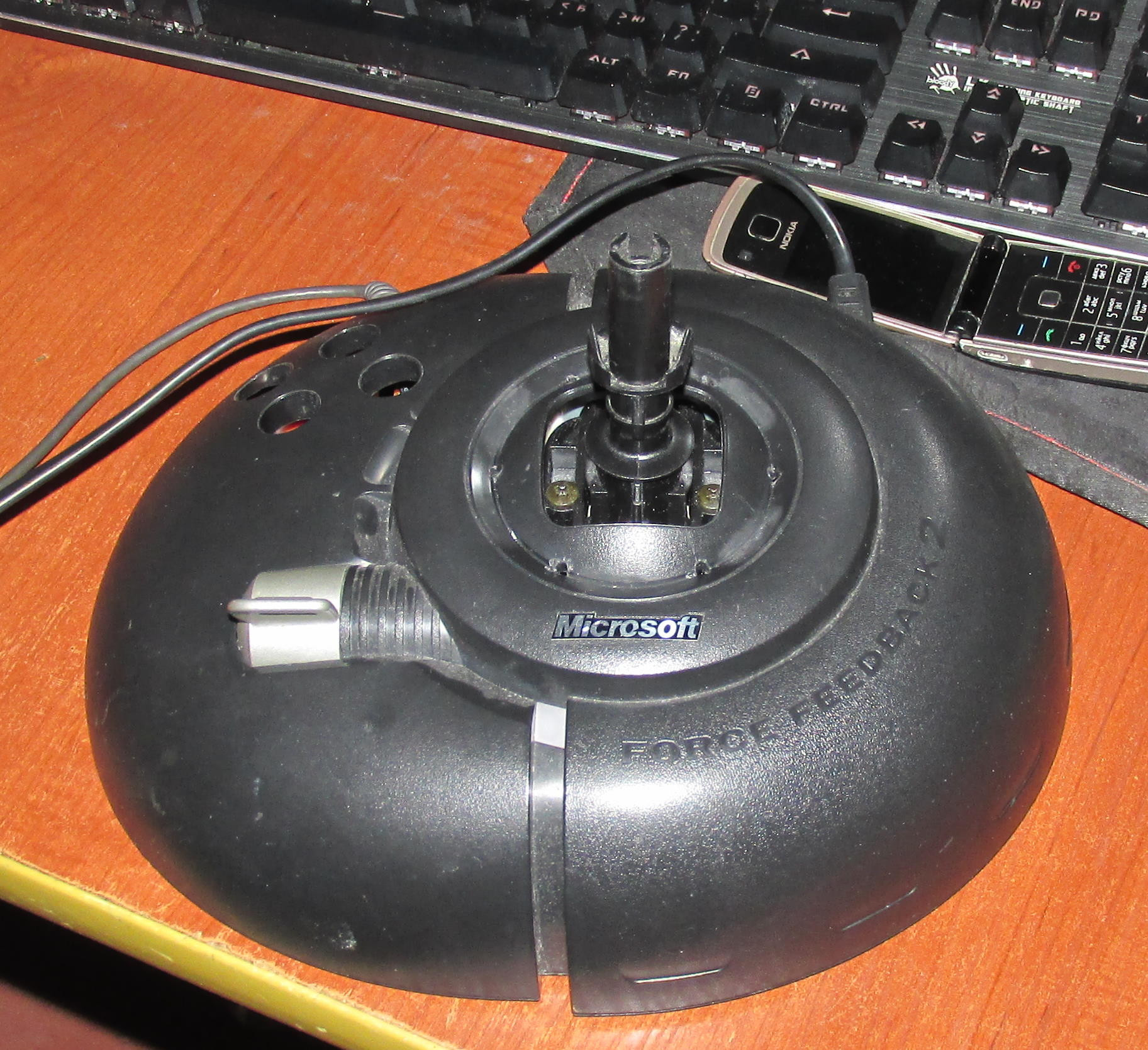

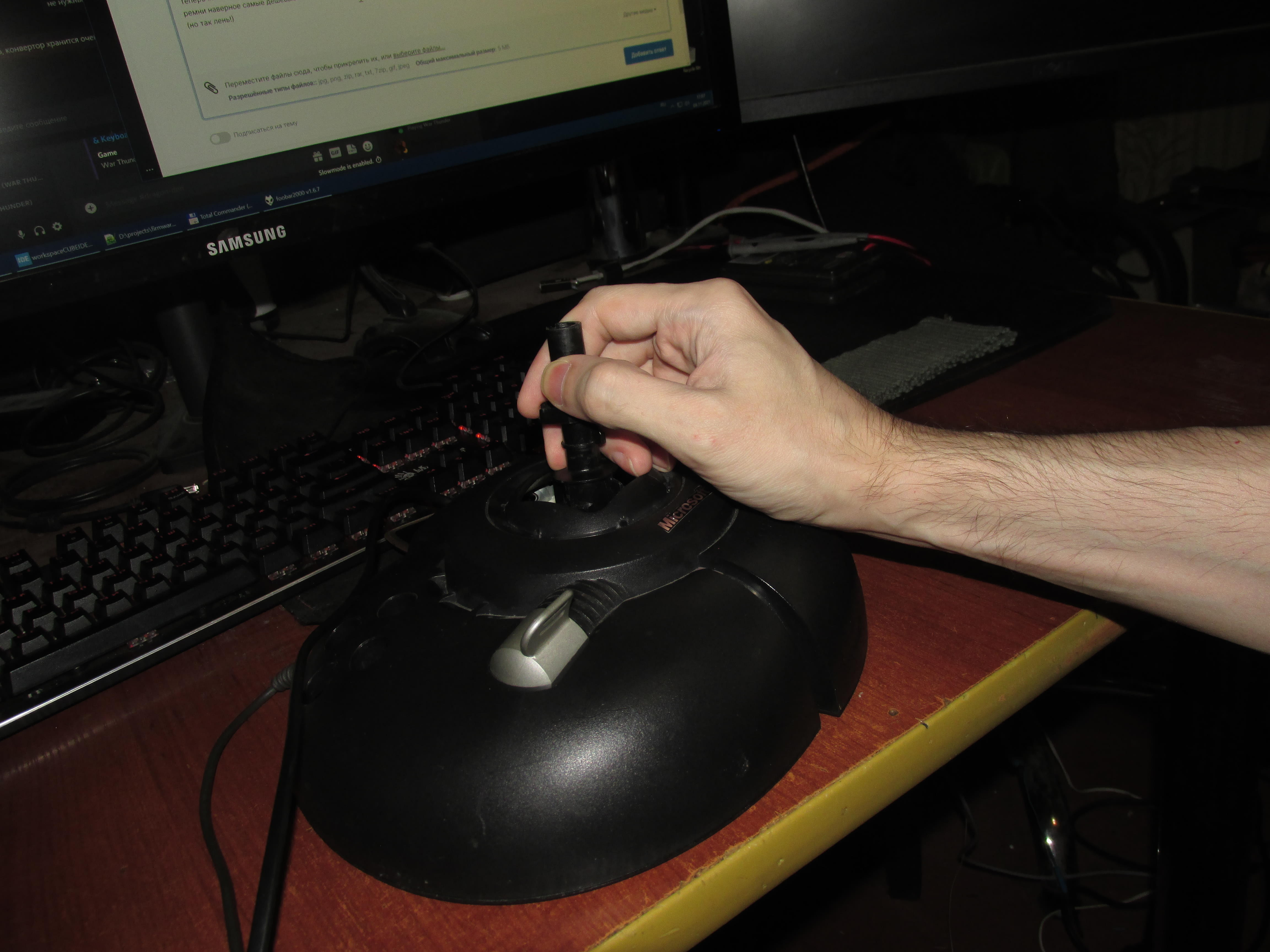

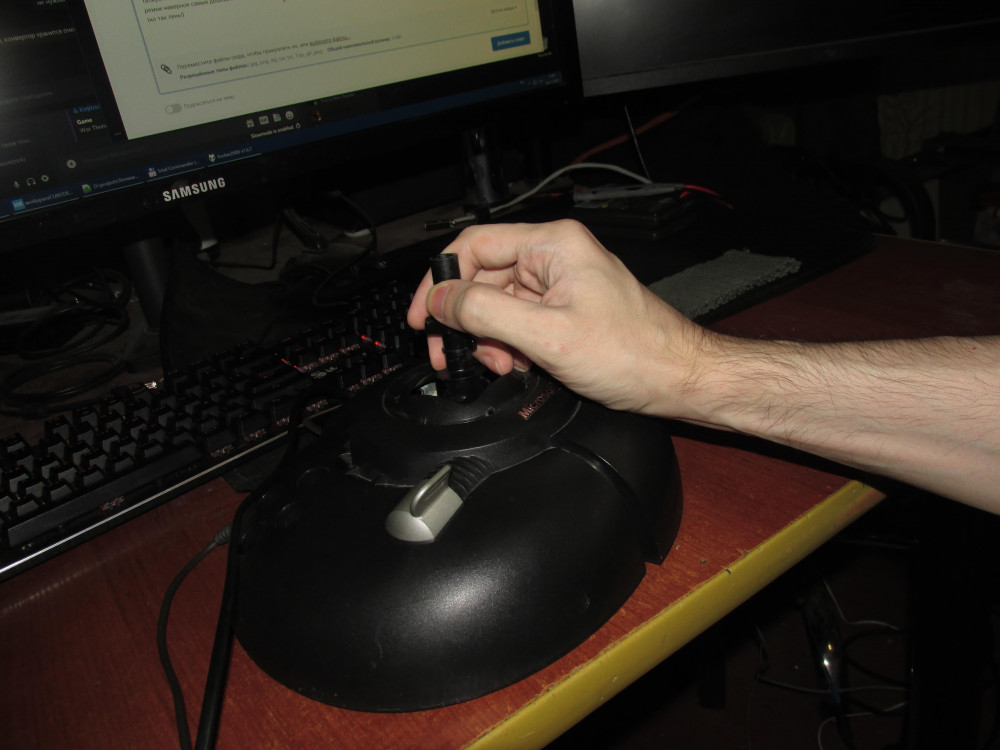

Снял со своего переделанного MSFFB2 рукоятку и удлинитель. и произвел тестовый вылет. По факту, управление пальцевым хватом получается ещё точнее чем на большом рычаге и мышцами "от плеча". Плюс, развить "значительное" для пальцев усилие - гораздо проще, даже 1А уже ощущается как весьма и даже чрезмерно, не комфортно и избыточно.



Единственное что крайне сильно всё портит в данном случае это чрезмерная зубатость, ощущается крайне сильно и даже ломает траекторию.

(ну и кнопку под стрельбу надо както придумывать)



Теперь жалею что тот гелемот с авиты не забрал, может на ремнях былобы лучше... С дрегой стороны, тут не проблема механику и шкивы просто напечатать, а ремни наверное самые дешевые можно взять.

(но так лень! этож рисовать надо, считать...)







Изменено 4 ноября 2021 пользователем l3VGV

[propeler]

Эт все полумеры



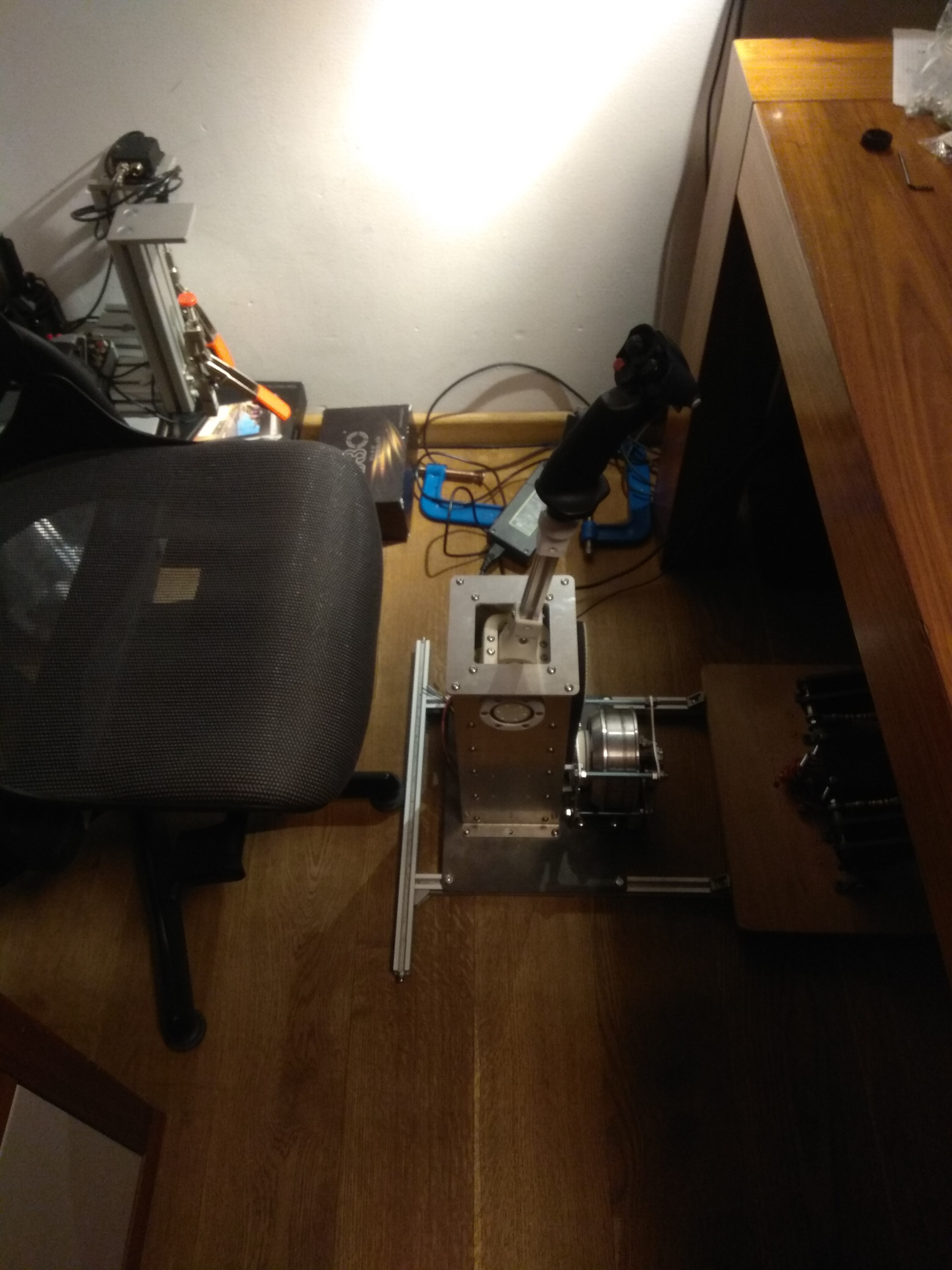

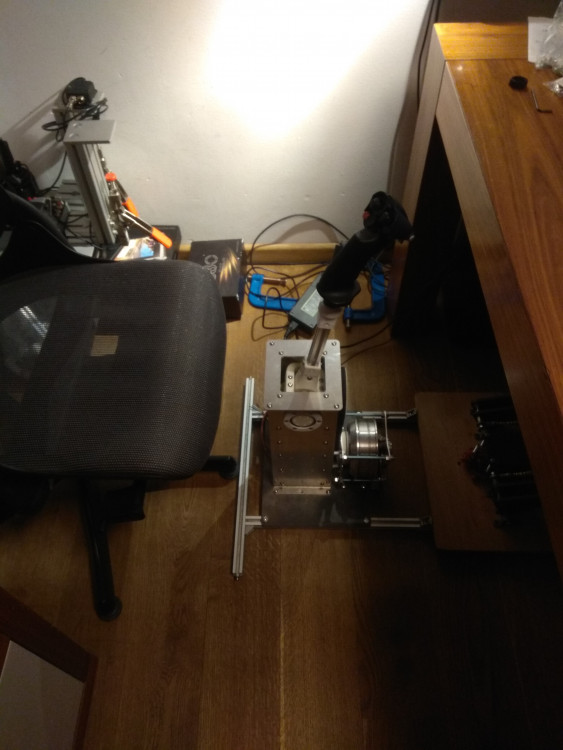

6кг на ручке. Плавность феноменальная. Зубов нет от слова совсем. Вы бы видели широту моей улыбки когда я запустил як-52 в дцс с подключенным аппаратом...

[l3VGV]

28.10.2021 в 08:50, MYCYJIbMAHUH сказал:

А если вместо ремней и цепей сделать передачу рычагом?



Так ведь уже сделано





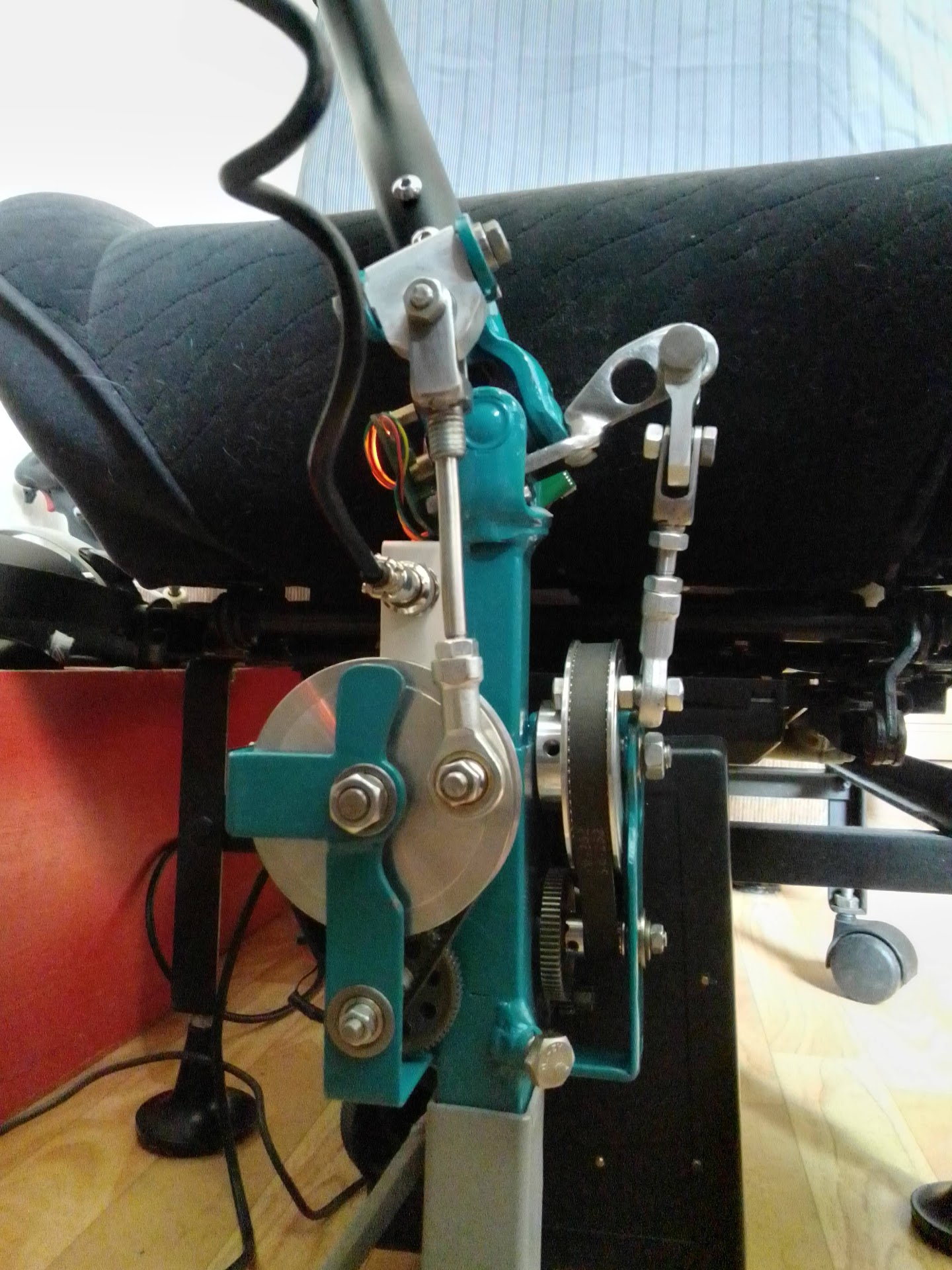

17.05.2021 в 11:04, -DED-Ron сказал:

Был изменен рычаг на крене (ради эксперимента), добавился упор на тангаже. Появилась возможность изменять усилие по крену - перенос на 15мм увеличил усилие с 1.6 кг до 2.3 кг. И этого, по мне, уже с избытком. А про 5 кг вообще молчу. Движки по 0.7А потребляют.



[l3VGV]

26.08.2021 в 15:20, Statum сказал:

Вот вроде доделал джойстик. Осталось только ручку подключить. Конструкция получилась весом 10,3 кг. Блок питания 12 вольтовый, регулировкой выставлен на максимум 13,6 вольт. Если верны мои измерения, при 100% "Total force power" на ручке 50 см. обеспечивается усилие в 5 кг., на ручке 40 см. в 6 кг. Но с такими усилиями тяжело летать, при 50% "Total force power" уже впролне комфортно. Вообще печатная механика не подходит для усилий в 5-6 кг. Так что для ховербордного мотора передача в 4,28 (60/14) избыточна.



Если избыточна передача, то просто снижайте в софте усилие. Сэкономите на счетах за электричество



Расскажите как закрепили шкив на моторе ховерборда? Я чтото никак не могу придумать способа.



проглядел, вотже всё написано ?





27.08.2021 в 14:49, Statum сказал:

Шкив к мотору по сути крепится с помощью винта 8 мм. С торца мотора посередине просверлено отверстие. Изнутри вставлен винт диаметром 8 мм. и длинной 80 мм. Шляпка этого винта как раз помещается внутри подшипника оси мотора. Ось мотора немного укорочена. Винт фиксируется на гайку, далее через подшипник 628Z и еще одну гайку фиксируется ведущий шкив.



Изменено 10 ноября 2021 пользователем l3VGV

[l3VGV]

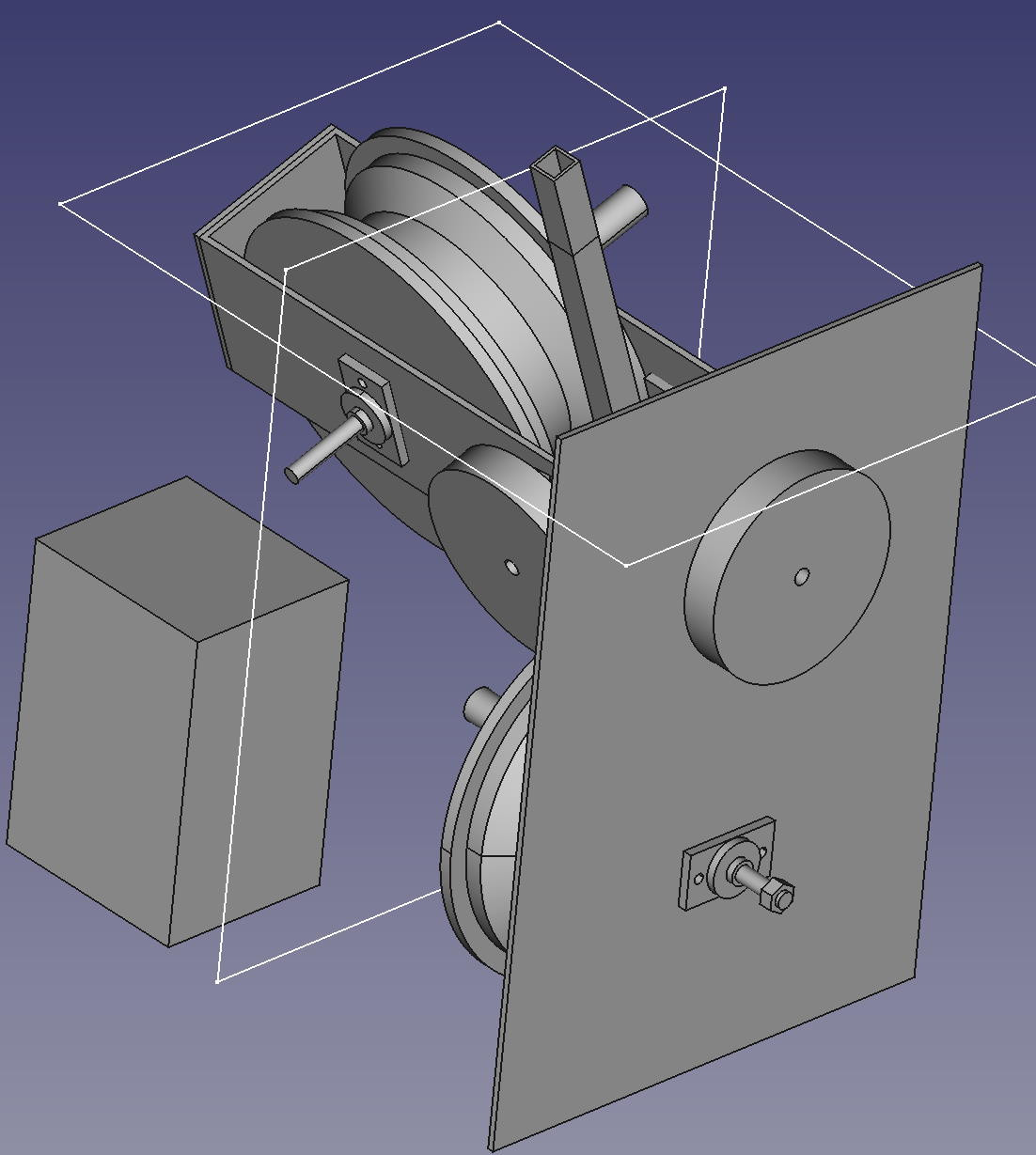

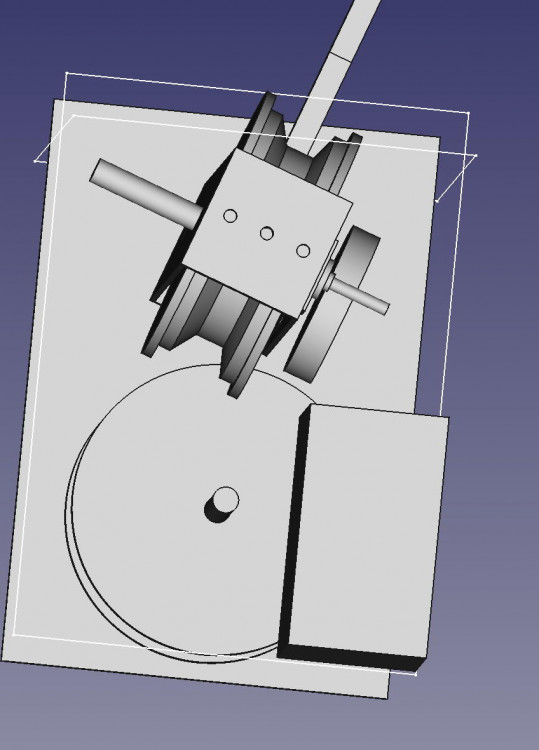

Решил прикинуть корпус по "классической схеме", мотор ценром масс на оси, всё как полагается. Отклонение в одну сторону 20гр, в обе 40гр.



Размеры ориентировочно получаются

высота 350

ширина 250

длинна 350



С ужасом думаю, сколько будет стоить это нарезать и понуть из 3мм листов?... Не говоря о пересылке.



Зато АТХ б.п. отлично помещается внутрь.



Неясно только как бы его герметично разместить, чтобы он пыль снаружи не распространял по корпусу. Хотелосьбы продлить жизнь ремням/шкивам/цепям.

Изменено 12 ноября 2021 пользователем l3VGV

[l3VGV]



32 минуты назад, doktor_3007 сказал:

На ютюб нашёл видео внутренностей этих педалек. Интересная конструкция.







А если сюда на один из шкивов да ещё и мотор поставить...

[propeler]

Эта тема уже давно в работе

[Ivan111]

Что-то затихла ветка. Видимо все увлечённо летают на новых ручках

[propeler]

15 часов назад, Ivan111 сказал:

Что-то затихла ветка. Видимо все увлечённо летают на новых ручках

НУ у меня работы идут. Но работы много а есть еще и основная работа... и самому полетать порулить в автосимы охота. Так что просто не быстро все. Но эта версия уже полетела на обкатку знающему человеку понимающему с чем сравнивать

[Opri4nikk]

Приветствую.

Очень заинтересовала эта тема. Приступил к печати деталей на 3-д принтере.

Когда то был джой с обратной связью очень понравилось на нем летать.

Реализация этого проекта дает новый импульс к возвращению в виртуальные полеты.

Прийдется однако в стиме аккаунт восстанавливать с Ил-2.



[Johnet]

03.12.2021 в 02:44, Ivan111 сказал:

Что-то затихла ветка. Видимо все увлечённо летают на новых ручках

Сломался унитаз, подобрал кота, жена сломала телефон. Весь план работ на полгода насмарку...

[rv9u]

2 часа назад, Johnet сказал:

Сломался унитаз, подобрал кота,

Всё по классике: ' То в огороде недород, то скот падёт...' ?

[MYCYJIbMAHUH]

03.12.2021 в 14:28, propeler сказал:

.

Возможно ли использовать один двигатель для двух осей?

Я экспериментировал с механикой на шарнирном подшипнике для одного датчика на две оси.На такой механике я полетал в напольном варианте.

.

Скрытый текст





Даже на классическую механику (четыре опорных подшипника) можно повесить один двигатель.

Изменено 10 декабря 2021 пользователем MYCYJIbMAHUH

[MYCYJIbMAHUH]

Возможно показания датчика,например tle 50** привязать к двигателю напрямую?Т.е двигатель будет увеличивать/уменьшать сопротивление взависимости от угла положения ручки рус.

[Sieben_Sieben]

9 hours ago, MYCYJIbMAHUH said:

Возможно ли использовать один двигатель для двух осей?

Я экспериментировал с механикой на шарнирном подшипнике для одного датчика на две оси.На такой механике я полетал в напольном варианте.

.

  Reveal hidden contents





Даже на классическую механику (четыре опорных подшипника) можно повесить один двигатель.

А можно ещё чуть подробнее, очень интересно про один датчик на две оси. Как подключаются обе оси на один датчик? Спс. Или это две оси в одном датчике сразу?

Изменено 10 декабря 2021 пользователем Sieben_Sieben

[l3VGV]

8 минут назад, MYCYJIbMAHUH сказал:

Возможно показания датчика,например tle 50** привязать к двигателю напрямую?Т.е двигатель будет увеличивать/уменьшать сопротивление взависимости от угла положения ручки рус.



Что означает "напрямую"? Если датчик идёт в м.к. и тот принимает решения о, это напрямую или нет?

[MYCYJIbMAHUH]

13 минут назад, l3VGV сказал:



Что означает "напрямую"? Если датчик идёт в м.к. и тот принимает решения о, это напрямую или нет?

Ффб работает на данных взятых в игре.

Есть игры которые не поддерживат ффб,но хочется .

16 минут назад, Sieben_Sieben сказал:

А можно ещё чуть подробнее, очень интересно про один датчик на две оси. Как подключаются обе оси на один датчик? Спс. Или это две оси в одном датчике сразу?

Один датчик на две оси.Так реализованно на трастмастер-16000,и Hotas Warthog.

[Sieben_Sieben]

2 minutes ago, MYCYJIbMAHUH said:

Один датчик на две оси.Так реализованно на трастмастер-16000,и Hotas Warthog.

Если например взять, ну тот же обычный датчик холла, как это реализовать в плане, что бы контроллер видел его как две оси?

[l3VGV]

9 минут назад, MYCYJIbMAHUH сказал:

Ффб работает на данных взятых в игре.

Есть игры которые не поддерживат ффб,но хочется .



Работает оно следующим образом. Игра создает в PID устройстве некоторый эффект, например - пружину. Далее, если меняется чтото важное, например скорость, то игра передает в устройство - пружина стала сильнее/слабее.

Решение о том, какие конкретно усилия на ручке в данный момент, всёравно принимает сам джой, внутри себя, собственным умом(реализация логитеха, где в устройство идёт поток рассчитанных усилий с компа, мало меняет чтото в этой архитектуре, кроме того что немного ослабляет требования к процу в джое).



Если хочется из игры которая не поддерживает получать какието вразумительные эфекты, то нужно будет от души её хакерить - вытащить скорость и угол атаки, как минимум. Потом из этого посчитать усилия и отправить их в джой.

Безусловно если хочется не пружину, а например, демпфирование или трение(которые постоянны и не от чего в игре не зависят), то это проще, можно просто послать параметры в палку из спец софта.





14 минут назад, MYCYJIbMAHUH сказал:

Один датчик на две оси.Так реализованно на трастмастер-16000,и Hotas Warthog.



Если мы делаем нечто с вразумительным усилием на палке в килограммах, то нам нужно предусматривать такой нюанс как подавление рывков двигателя в зависимости от положения ротора, это нужно и для BLDC и для обычного DC тоже. Для этого у них на оси должен быть собственный датчик угла. Если редуктор имеет вразумительную жесткость и отсутствие люфтов, то датчики на собственно палку уже можно и не вешать, можно обойтись тем что на моторах.

(но я всёравно себе в прототип повесил!)



[MYCYJIbMAHUH]

26 минут назад, Sieben_Sieben сказал:

Если например взять, ну тот же обычный датчик холла, как это реализовать в плане, что бы контроллер видел его как две оси?

Есть тема про фриджой на stm32 там есть информация о датчиках серии MLX 90333,на котором можно построить свой джойстик.

Нафлудили однако.

[propeler]

6 часов назад, l3VGV сказал:

Если хочется из игры которая не поддерживает получать какието вразумительные эфекты, то нужно будет от души её хакерить - вытащить скорость и угол атаки, как минимум. Потом из этого посчитать усилия и отправить их в джой.

Ну для некоторых проектов не так уж и хакерить  Для DCS я это уже в своем джое реализовал.



6 часов назад, MYCYJIbMAHUH сказал:

Есть игры которые не поддерживат ффб,но хочется

Если у этих игр есть хоть какая-то вразумительная телеметрия то можно



16 часов назад, MYCYJIbMAHUH сказал:

Даже на классическую механику (четыре опорных подшипника) можно повесить один двигатель.

Не понял как?



[wb-frost]

35 минут назад, propeler сказал:

...Если у этих игр есть хоть какая-то вразумительная телеметрия то можно

...



А вы не знаете, телеметрия ИЛ-2 выдает значение скорости?

[MYCYJIbMAHUH]

6 часов назад, propeler сказал:

Ну для некоторых проектов не так уж и хакерить  Для DCS я это уже в своем джое реализовал.



Если у этих игр есть хоть какая-то вразумительная телеметрия то можно



Не понял как?



Я могу показать как к класической механике подцепить один двигатель.

[Sieben_Sieben]

3 hours ago, MYCYJIbMAHUH said:

Я могу показать как к класической механике подцепить один двигатель.

Давай?

[MYCYJIbMAHUH]

48 минут назад, Sieben_Sieben сказал:

Давай?

Если Пропелер точно скажет что такой вариант имеет смысл,то я приступлю к постройке платформы на которой размещу -роторное колесо,плату управления и механику рычага рус.

[l3VGV]

Живёт дело форсфидбекства в народах ютуба



директ драйв, похоже. похоже двигатель гироскутера намертво закреплен на корпус, а усилие выводится через вал статора, это сильный ход.



Жаль, что KF, SA/SI и SH - все разной высоты...





Изменено 11 декабря 2021 пользователем l3VGV

[Johnet]

10.12.2021 в 21:57, MYCYJIbMAHUH сказал:

Есть игры которые не поддерживат ффб,но хочется .

Есть программка, которая на ффб джойстик дает команды по изменению загруза в зависимости от положения рукояти. Т. Е. Получается обычный не FFB джойстик.

Изменено 15 декабря 2021 пользователем Johnet

[w15]

как там все продвигается ?

[propeler]

21 час назад, w15 сказал:

как там все продвигается ?

Ждем отчет от тестера

[w15]

чёт долго??

[propeler]

Ну блин, мы ж не КБ которое только этим и занимается

[MYCYJIbMAHUH]

2 часа назад, propeler сказал:

Ждем отчет от тестера

Это хорошо.Я уже начал волноваться.Думал что второй экземпляр едет в Краков на доработку.

Ждёмс вердикт!!!!

[propeler]





[MYCYJIbMAHUH]

1 час назад, propeler сказал:





Роман,на основании этого видеоотчёта от Максима ,можно узнать что приобретать для постройки этой замечательной системы виртуального пилотирования?Назвать такое устройство джойстиком,значит не сказать ничего.

[Opri4nikk]

Доброго времени суток.

Интересует приобретение прошитой  платы управления для этого устройства.

Механика практически собрана.

[MYCYJIbMAHUH]

11.12.2021 в 00:43, propeler сказал:



Не понял как?

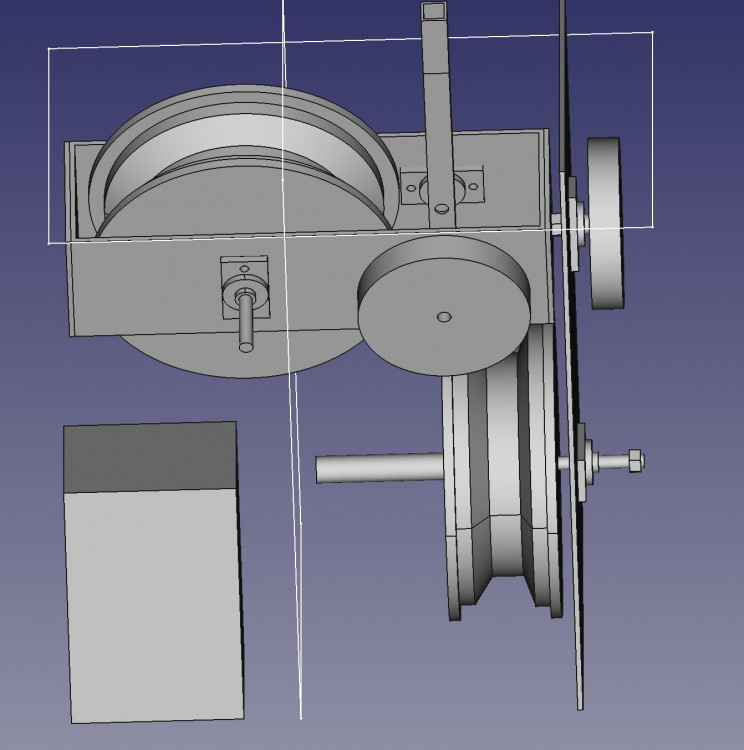

Просто схему механики набросал.

Через шарнирный подшипник проходит рычаг рус.Тяга на шарнирных подшипниках соединяет рычаг рус и ведущую шестерню.

Ведущая шестерня имеет центральное осевое отверстие и верхнее отверстие под подшипник кулисы.
