Продам новые одно- и трехосные педали новой торговой марки "Jimmi".

[Ewgen737]

   Всем добрый день.

   Начинаем пока очень мелкосерийное производство педалей. Находимся на Украине в Киеве. Торговая марка называется «Jimmi».

Конструкция дорабатывалась и улучшалась на протяжении 2-х лет. Правда, в свободное от основной работы время. Было около 5 промежуточных вариантов. Данный вариант на сегодняшний день является окончательным и доработки пока не планируются.

   О конструкции:

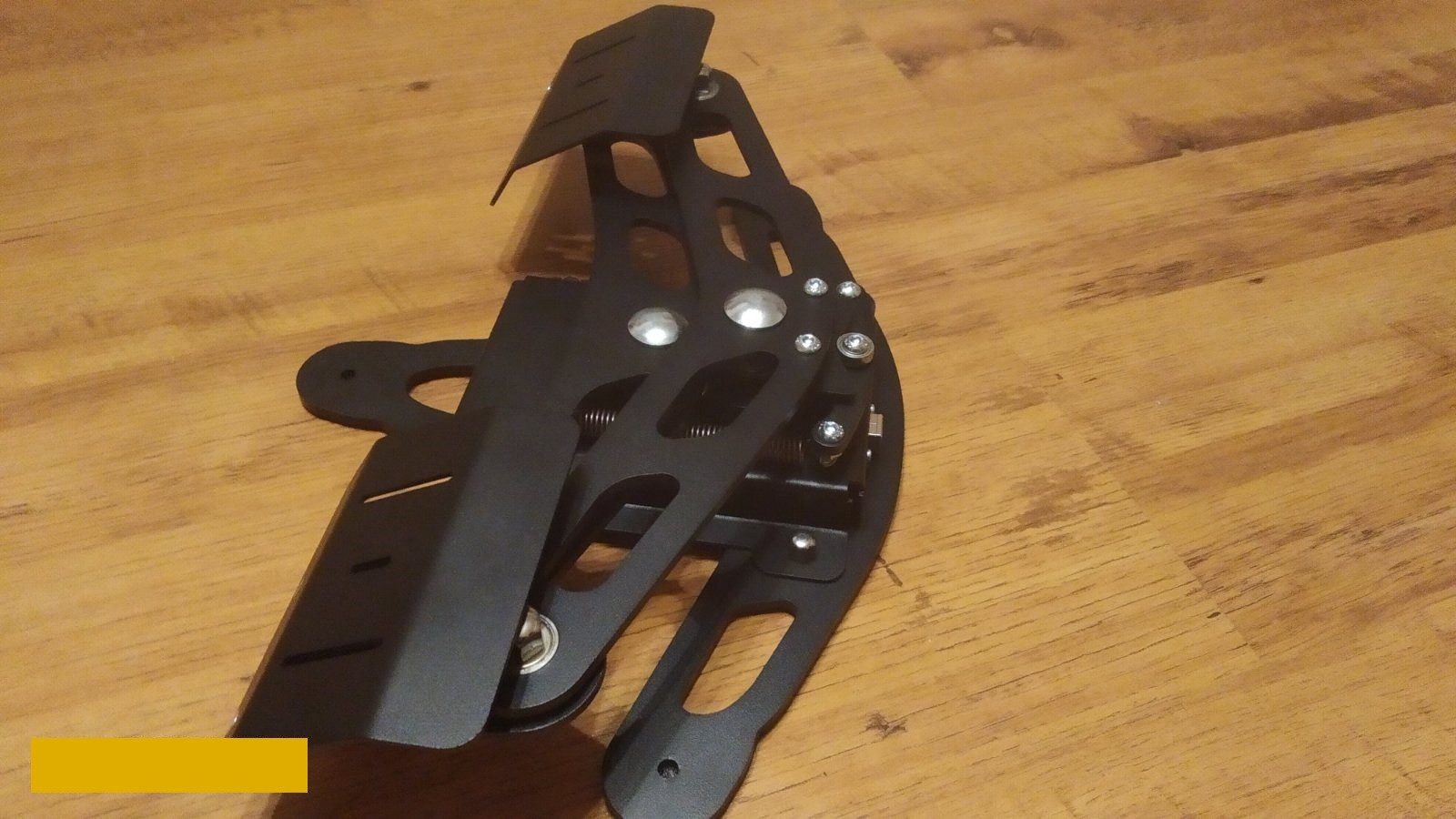

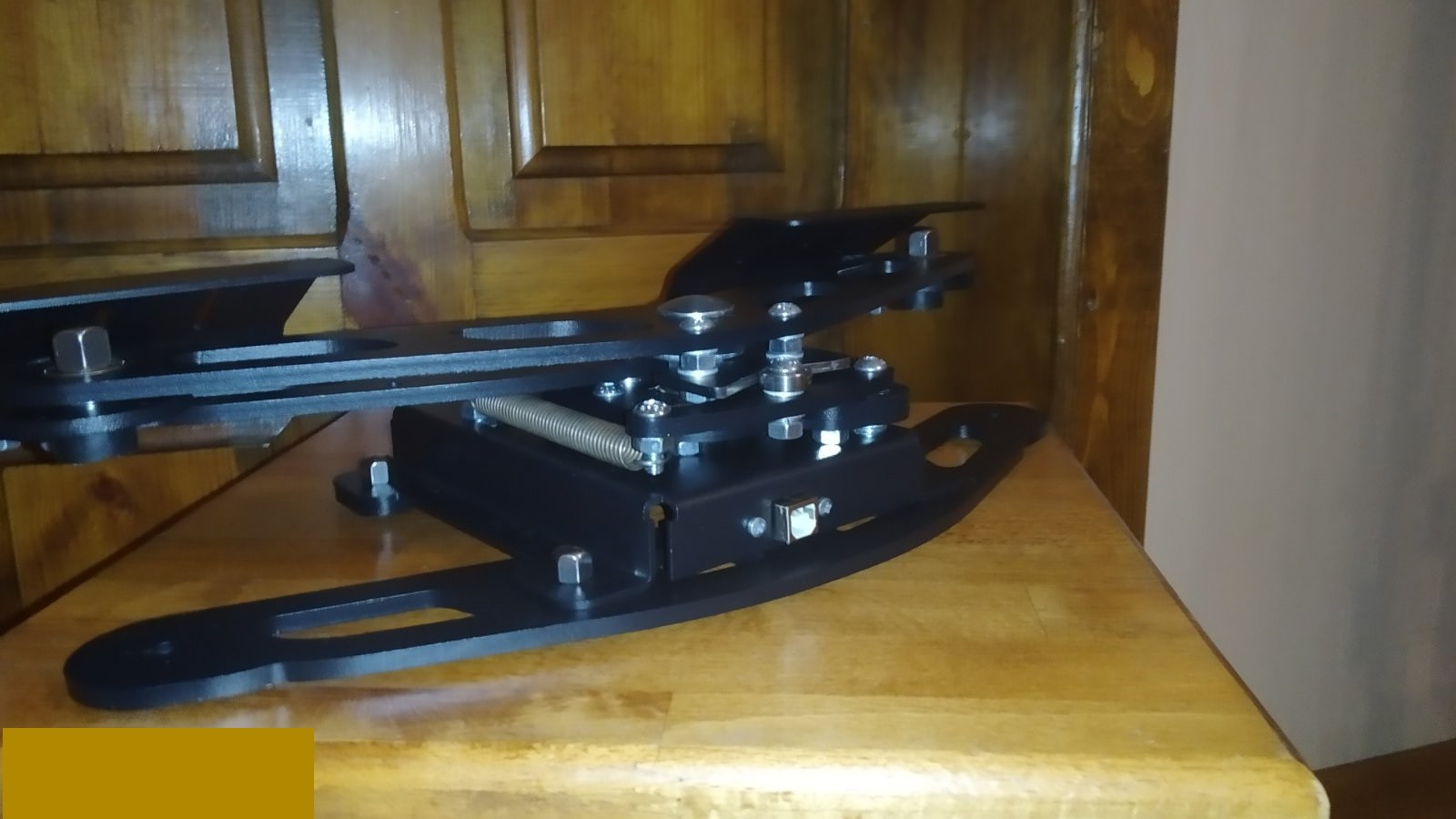

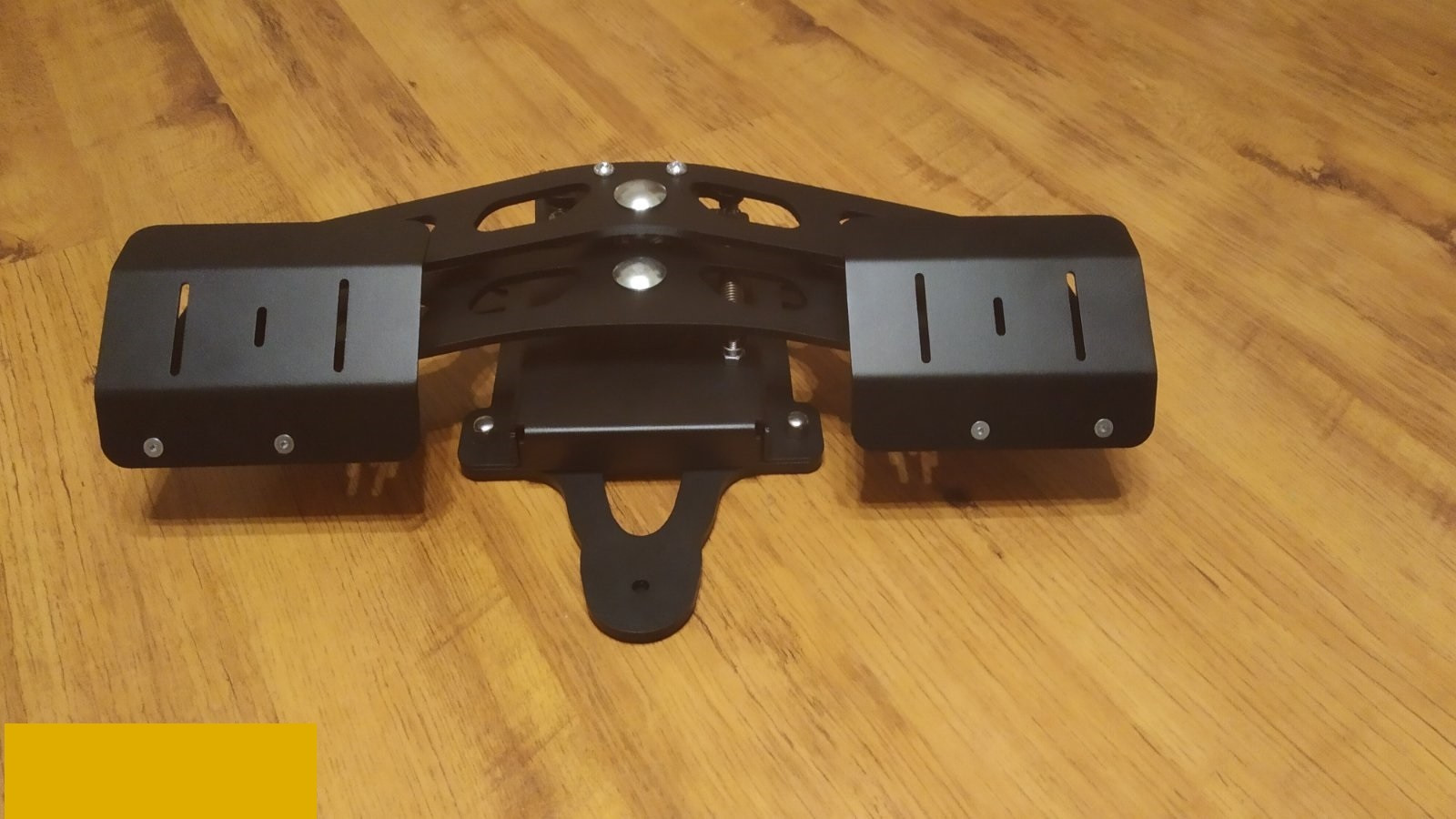

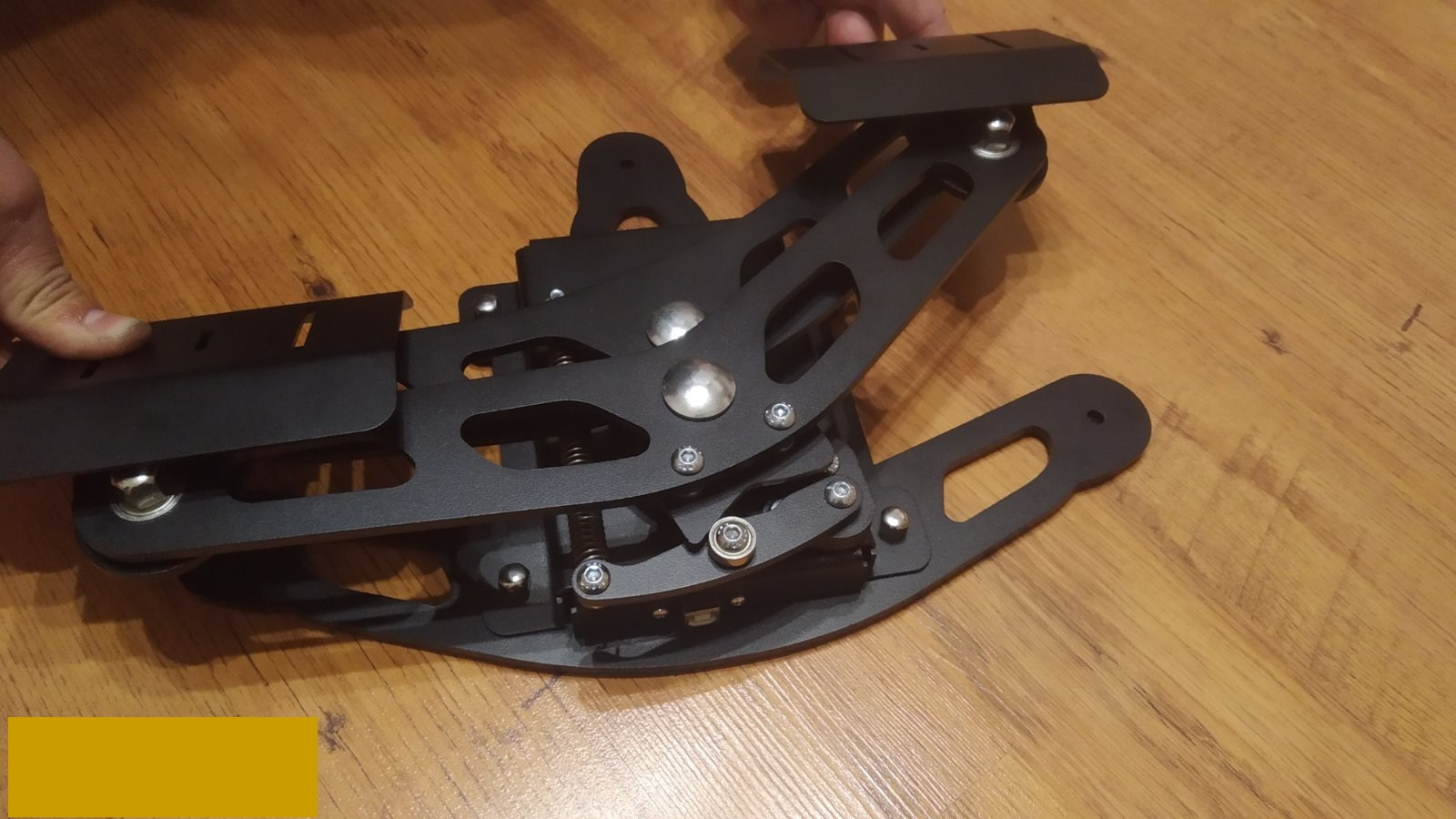

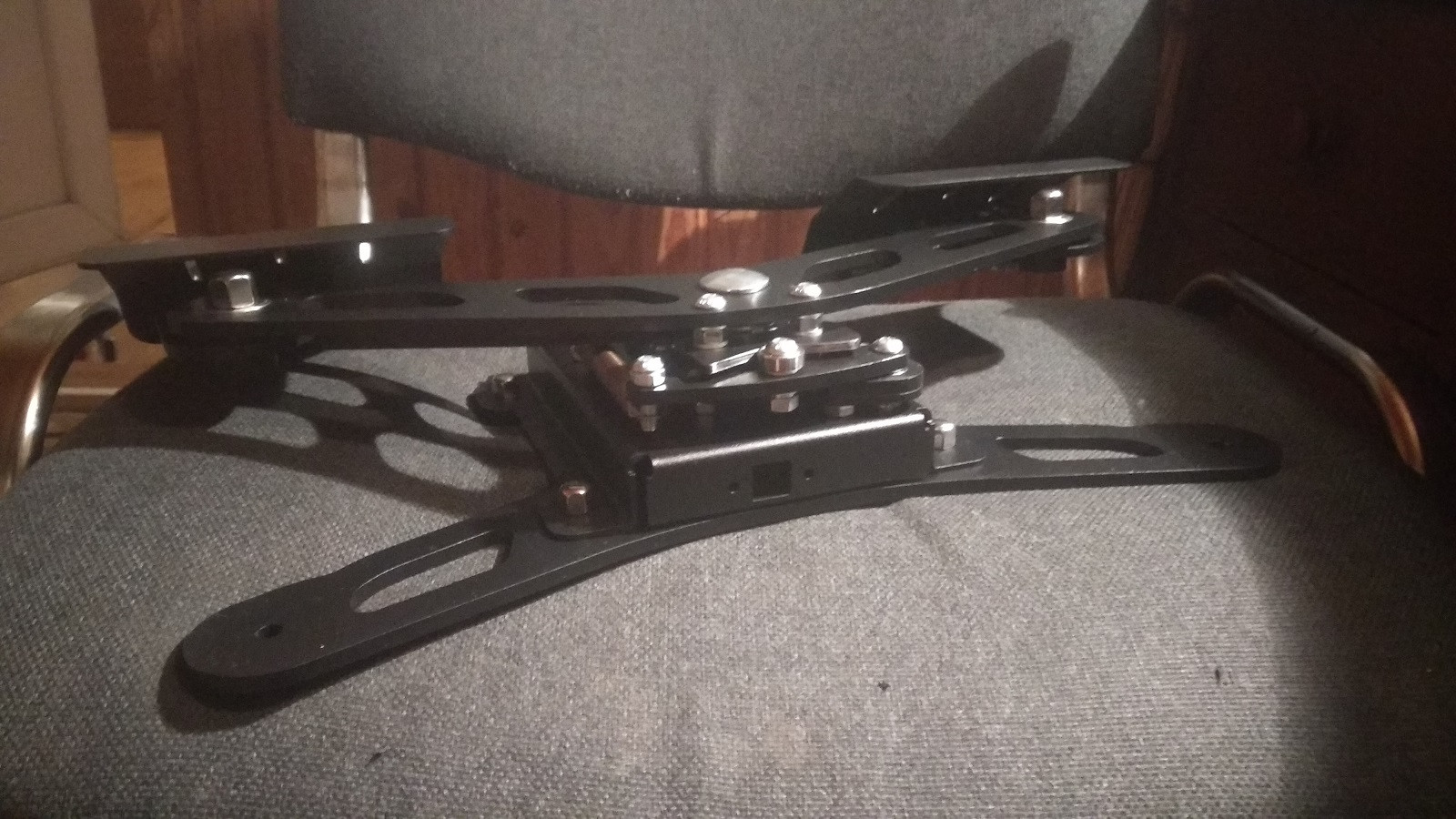

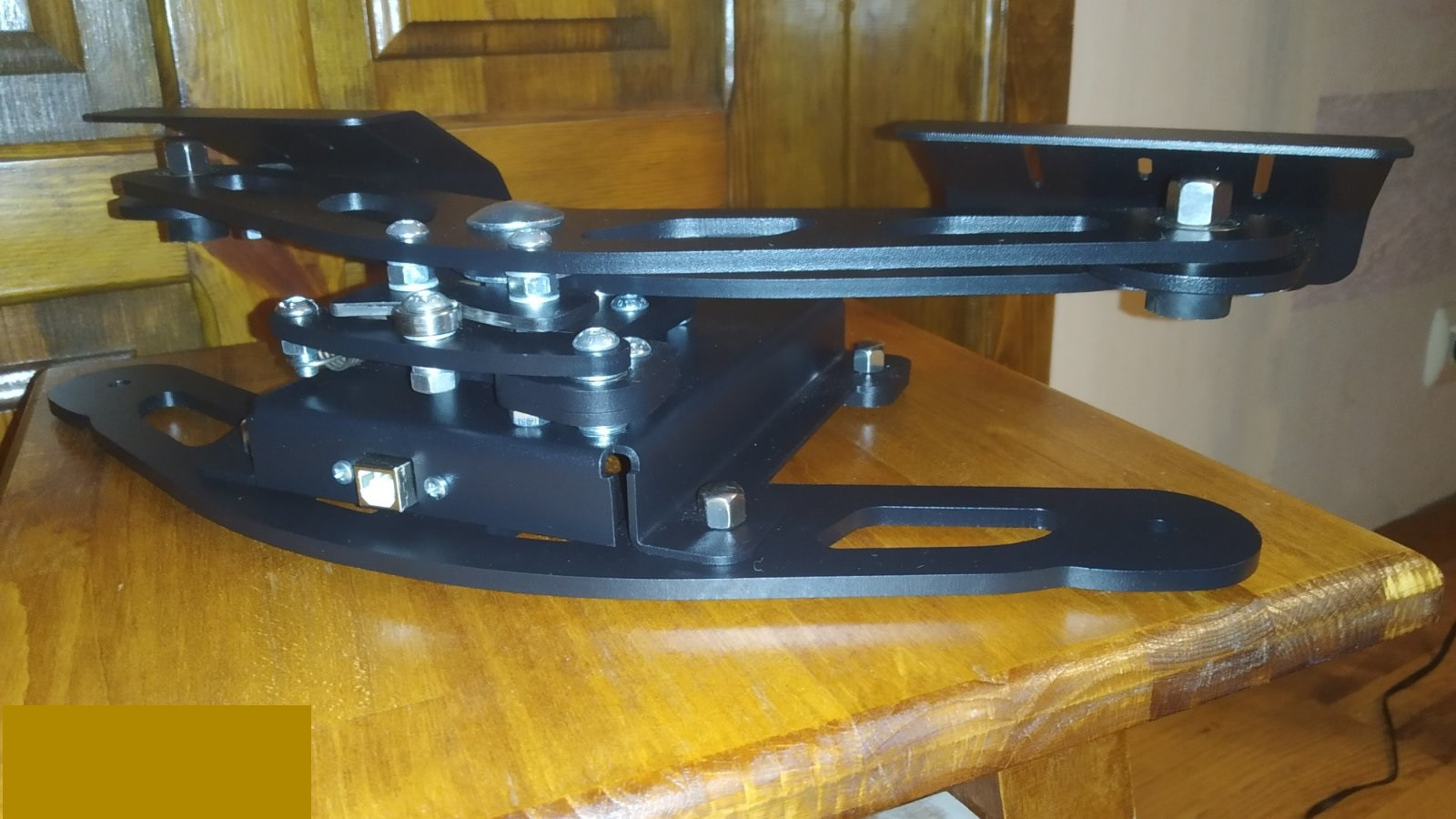

Педали одноосные. Изготовлены из листового металла. Нагруженные детали - из листовой стали толщиной 5 мм, остальные из «двойки» и «тройки». Есть пару деталей толщиной 4 мм. В узлах вращения используются подшипники.

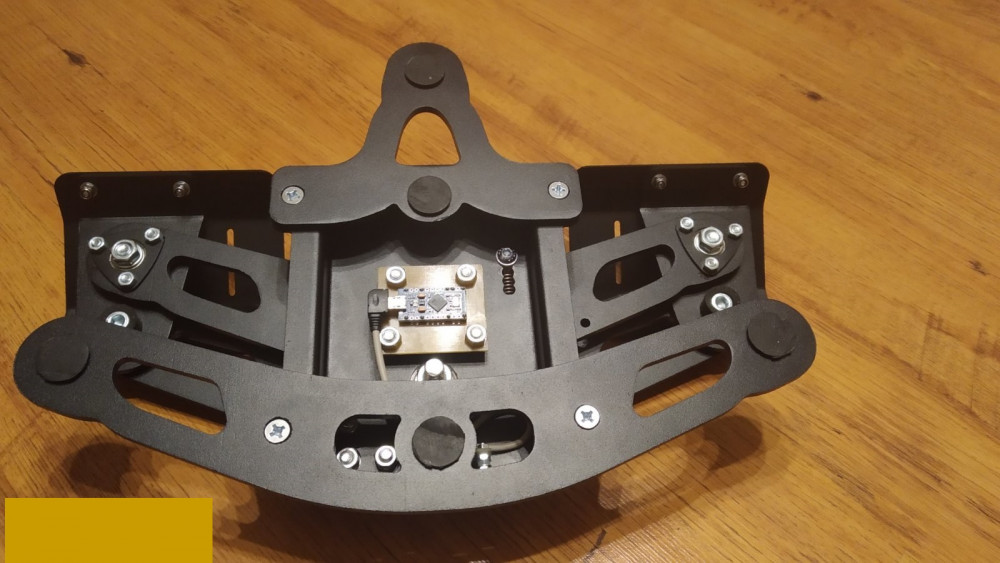

Электроника – цифровой датчики TLE и контроллер Ардуино. Собраны на одной плате.

Покраска – порошковая.

Крепеж подбирался для максимального эстетического вида.

Есть возможность регулировки усилий на педалях. Для этого переставляется винт, за который крепится один из концов пружины. Для данного винта существует пять положений.





ОДНООСНЫЕ ПЕДАЛИ - 125 ЕВРО

 ТРЕХОСНЫЕ ПЕДАЛИ  -  165 ЕВРО

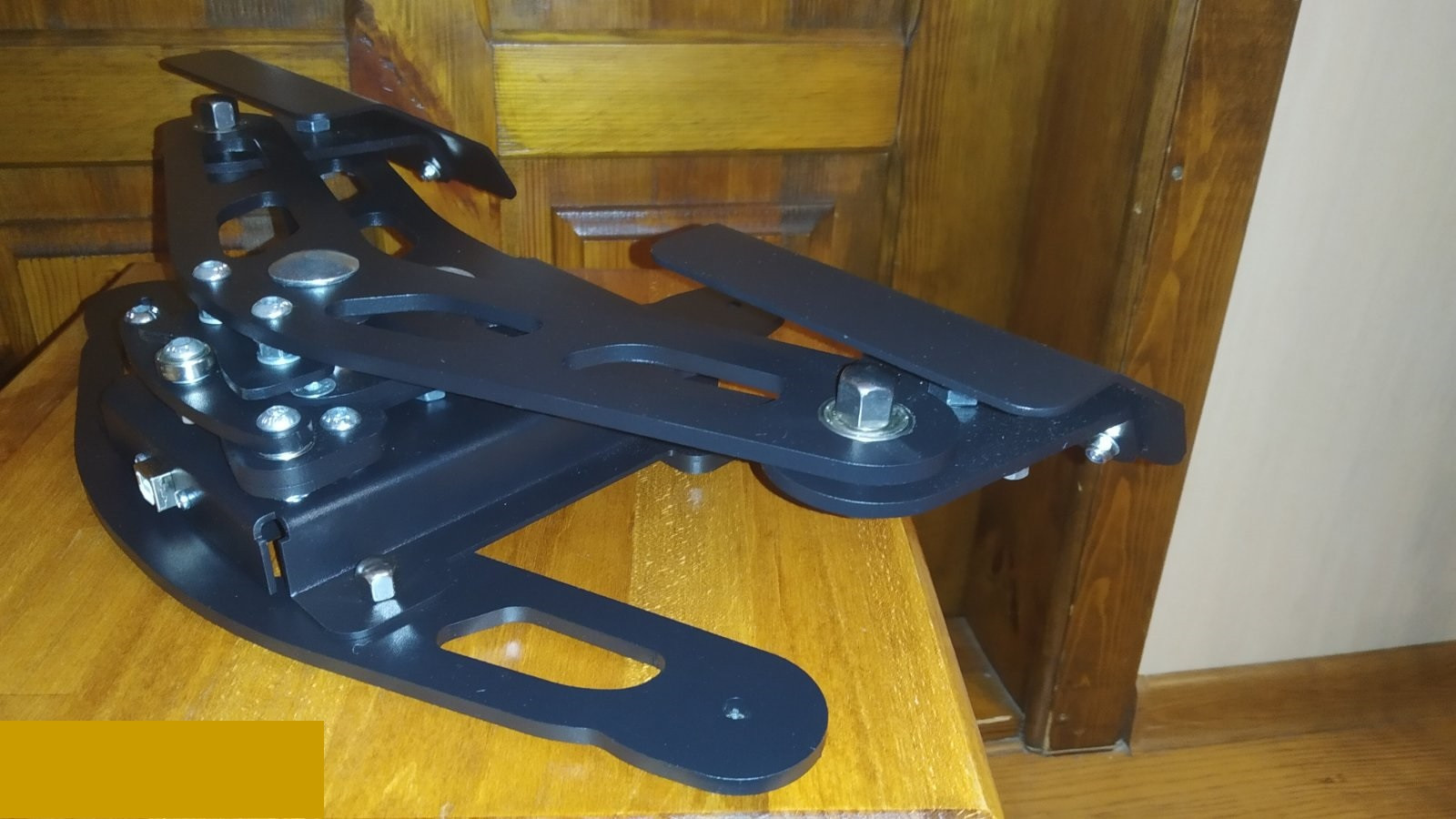

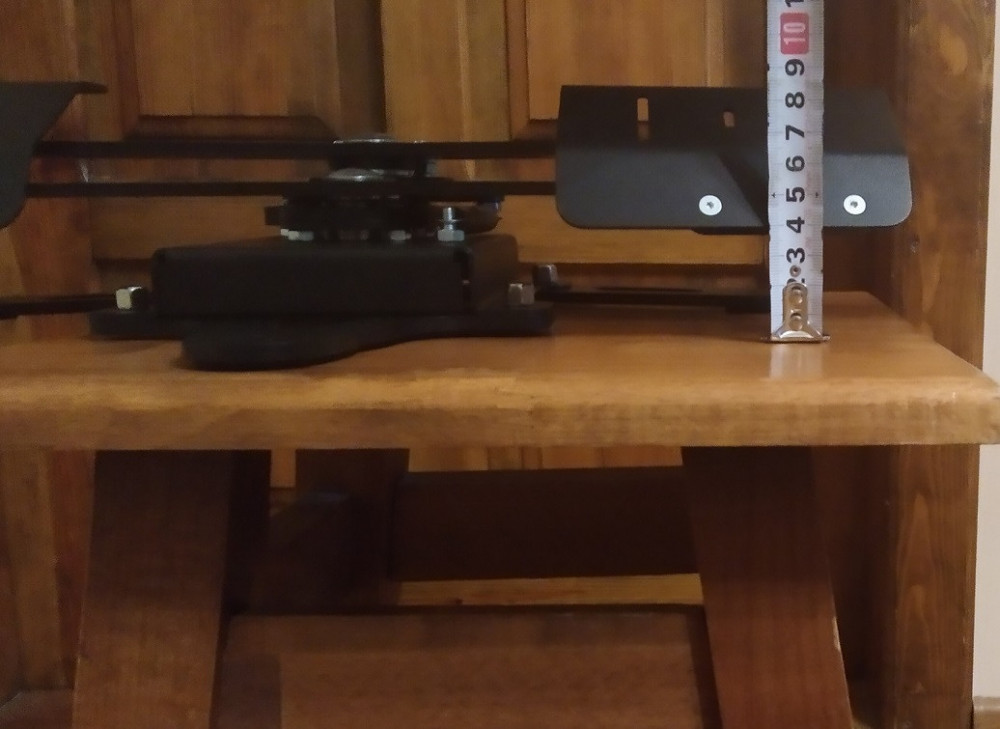

   Особенное внимание уделено комфорту в эксплуатации. Для этого вся конструкция максимально ужата вниз. Габаритная высота педалей, она же максимальная высота платформ для ног – 9 см от пола. Нижняя кромка платформ для ног находится на высоте 4 см. Это дает возможность держать ноги низко, что, в свою очередь, добавляет удобство в управлении педалями и повышает точность движений (дома использую педали старой версии, где платформы находятся выше, при этом колени согнуты сильнее и управлять такими педалями менее комфортно, и с согнутыми ногами тяжелее доворачивать на маленький угол). Также, из-за низкого расположения платформ, они более устойчивы к опрокидыванию набок, даже при нажатии только одной ногой.

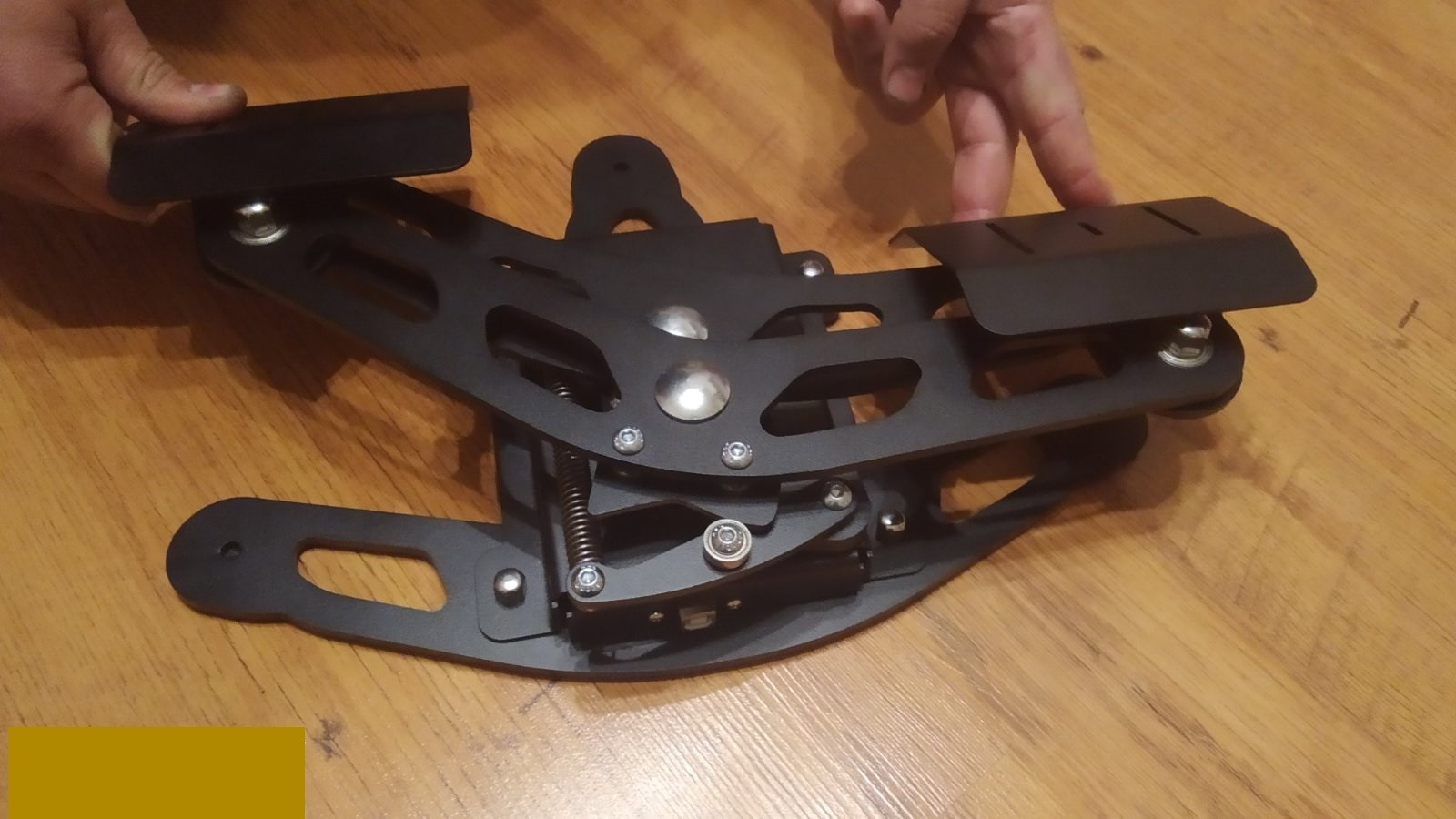

     Угол наклона и форма площадок для ног подобраны также для комфортного управления как в положении с пяткой на полу, так и с опорой ног на платформы полностью (педали не «играют» и не выворачиваются при этом, как это происходит с конструкциями, где в качестве элементов, работающих на изгиб, используют резьбовые шпильки, пусть даже и больших диаметров). На мой взгляд, форма площадок для ног получилась удачной. Крепление правой и левой площадок сделаны несимметричными. Поэтому, если правую и левую поменять местами, то площадки для ног будут находится или дальше друг от друга, или ближе (на фото они находятся ближе друг к другу).

    Теперь один из самых интересных узлов. Это механизм загруза. Интересен он подходом к разработке профиля и дальнейшим тестированием на стенде. Он сделан однорычажным. Есть два варианта загруза : с четким центром и мягким центром. Усилия на правой и левой педалях симметрично одинаковы. Профиль загруза  полностью разработал  и протестировал "Гуру Расчетов" Денис АЛЬФ. Его многие из форумчан должны знать по доработкам серийных джойстиков и РУДов, а также по самоделкам.

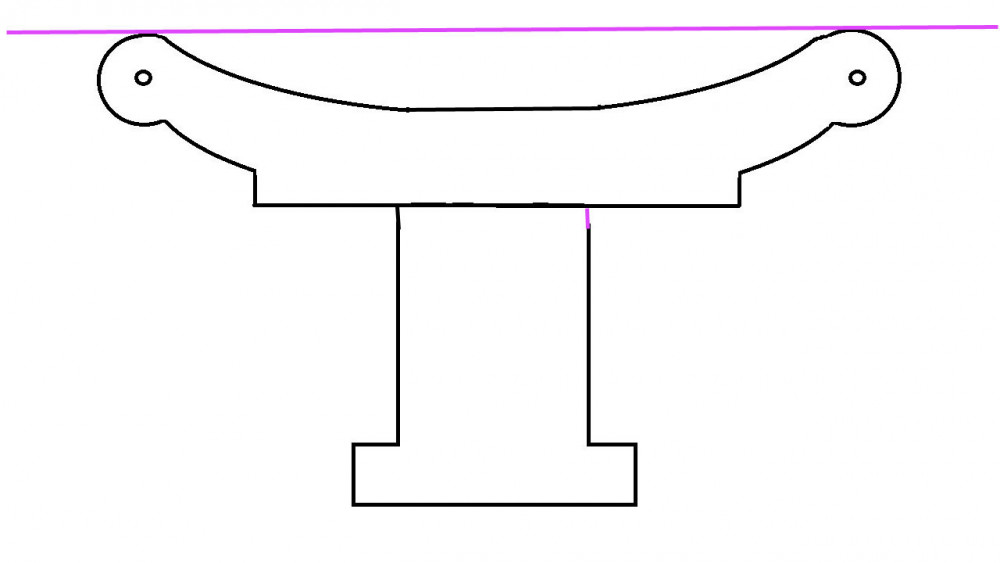

     В двух словах о процессе. В тех. задании задается усилие в конечной точке (1,4 кг), зависимость роста нагрузки на педали от угла поворота (пологая парабола) и симметричность работы правой и левой педалей. Из этих условий строится форма профиля. Получился такой график:

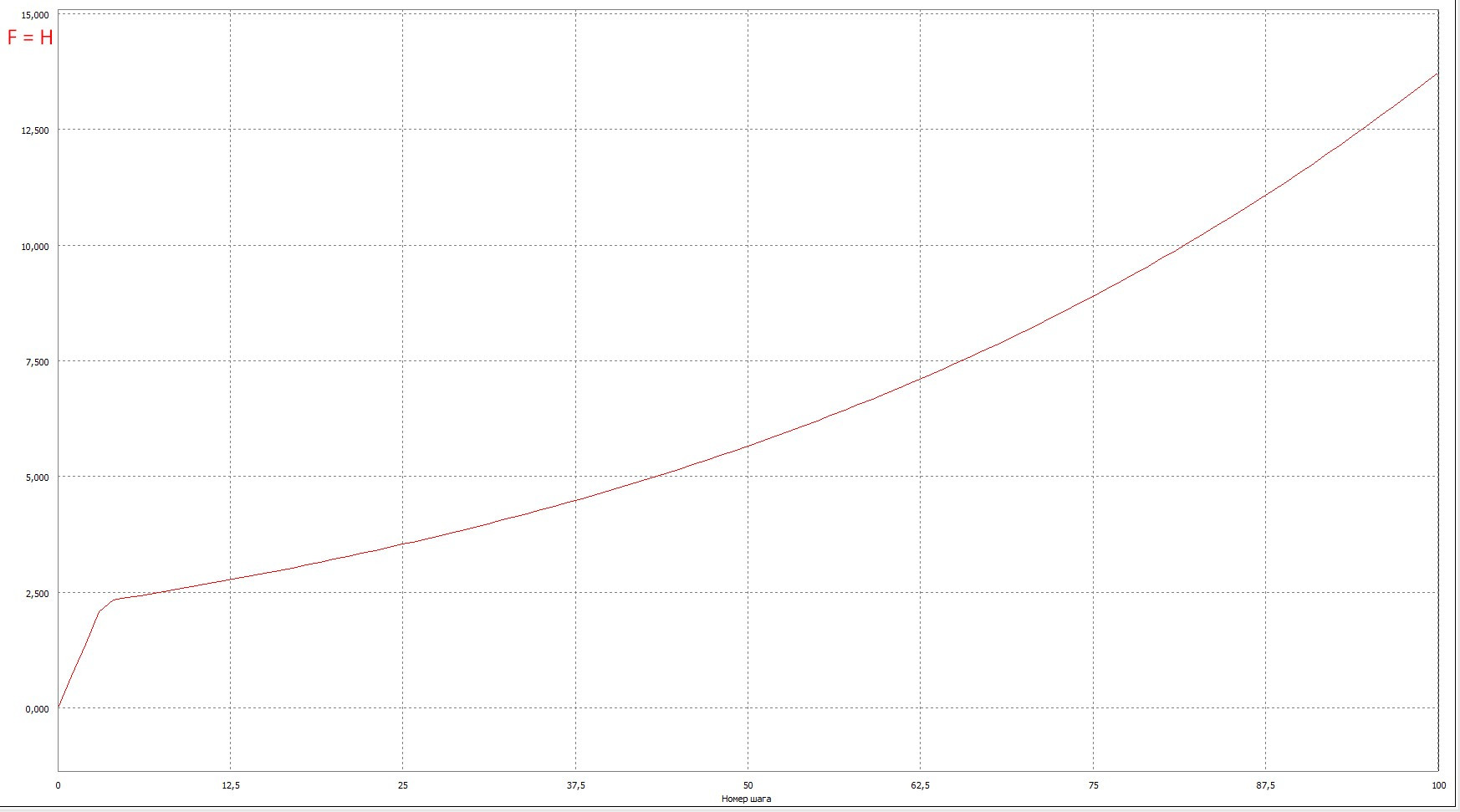

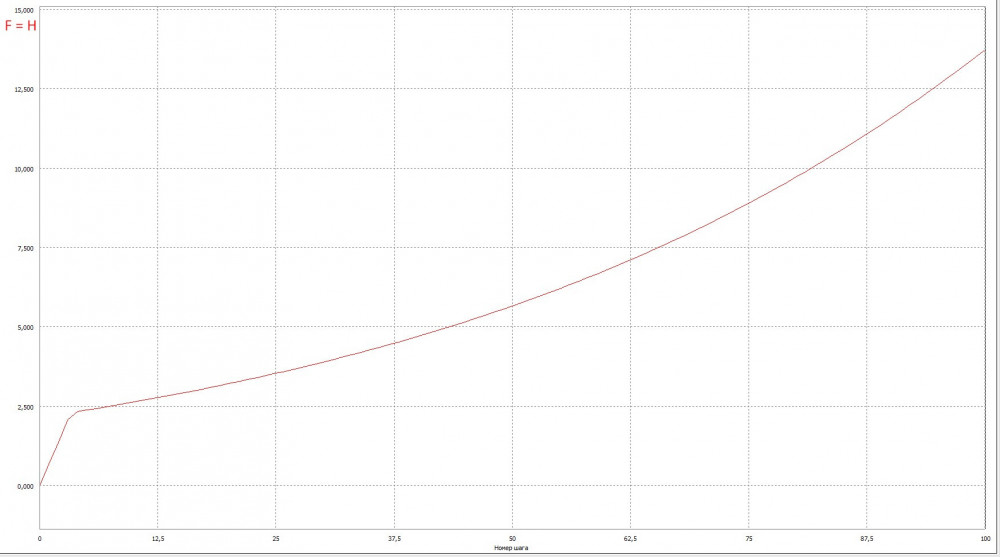

     Это график работы уже построенного профиля.

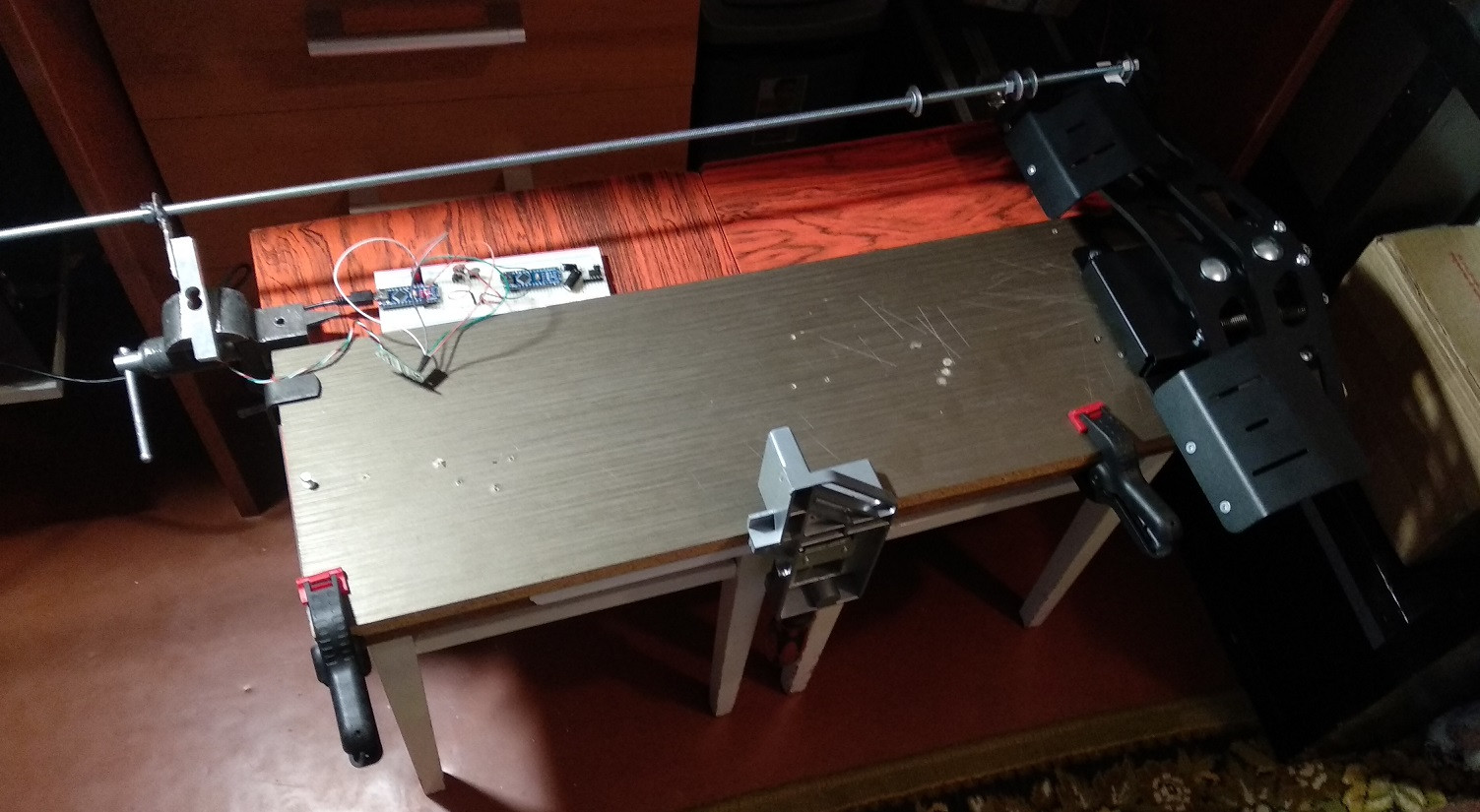

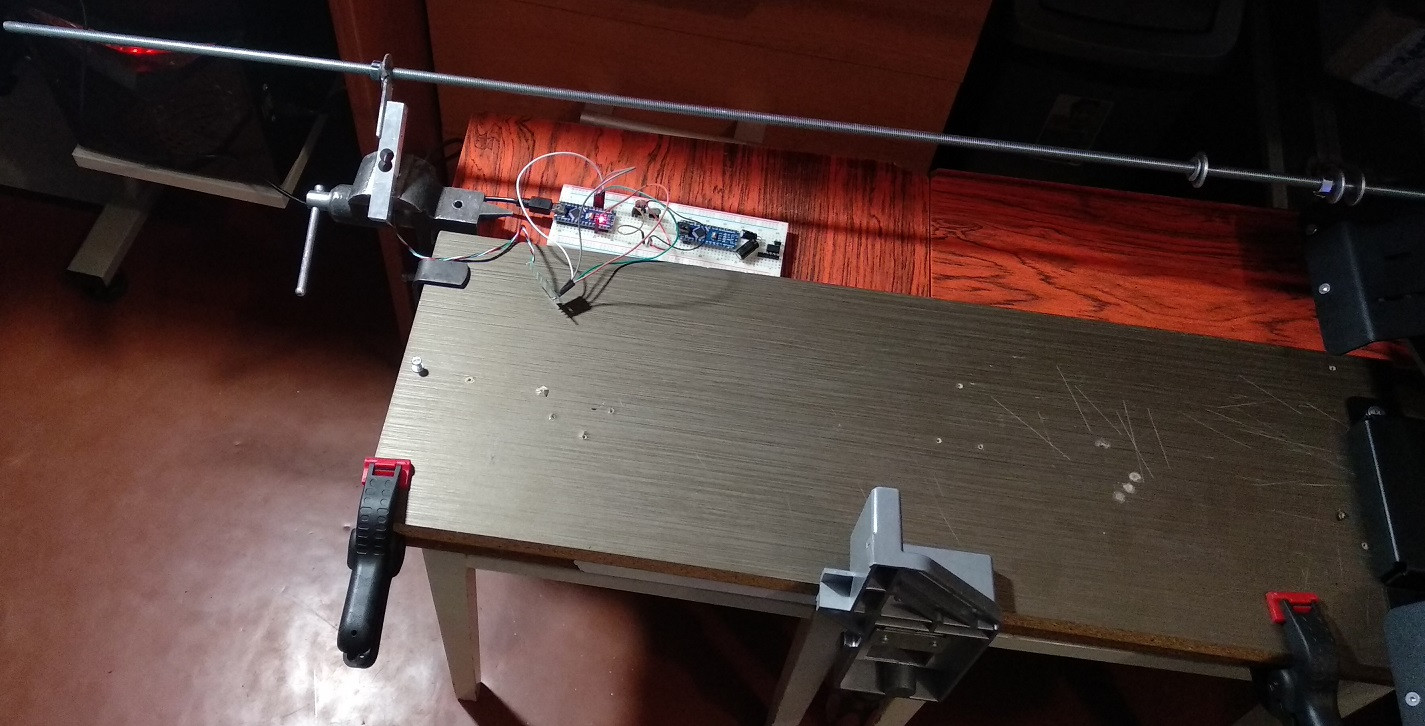

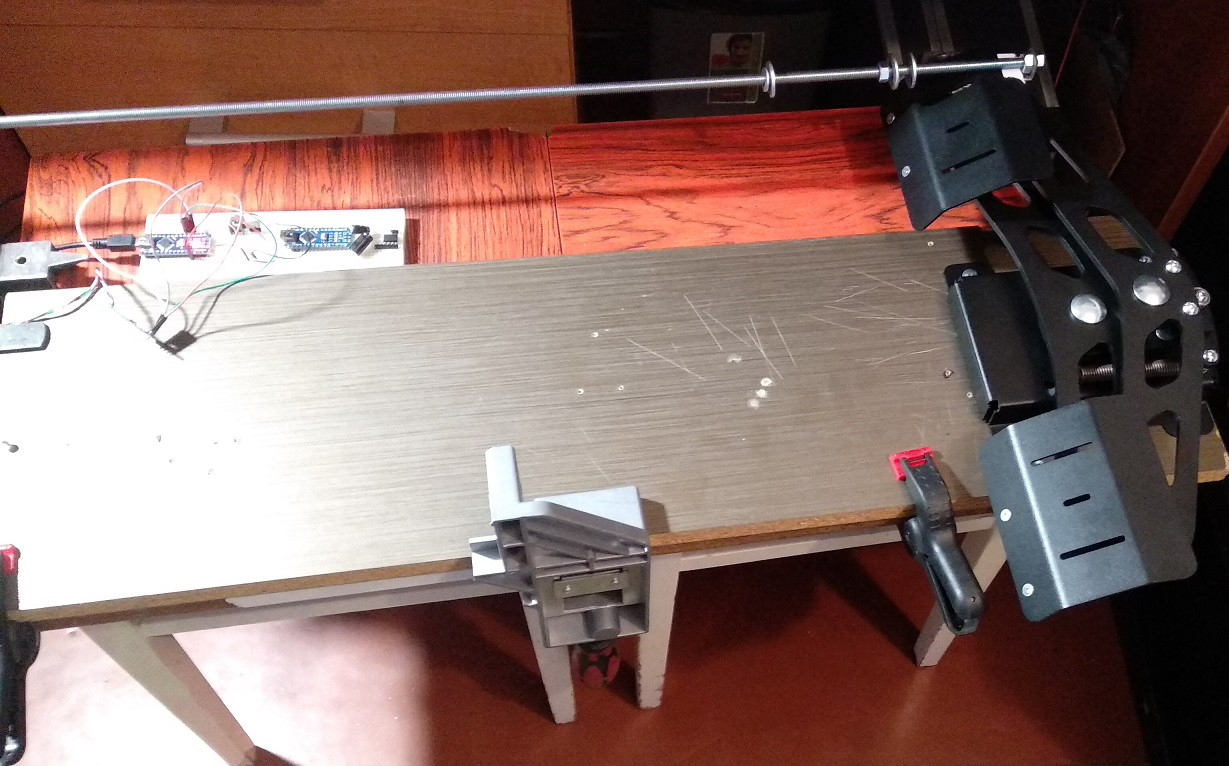

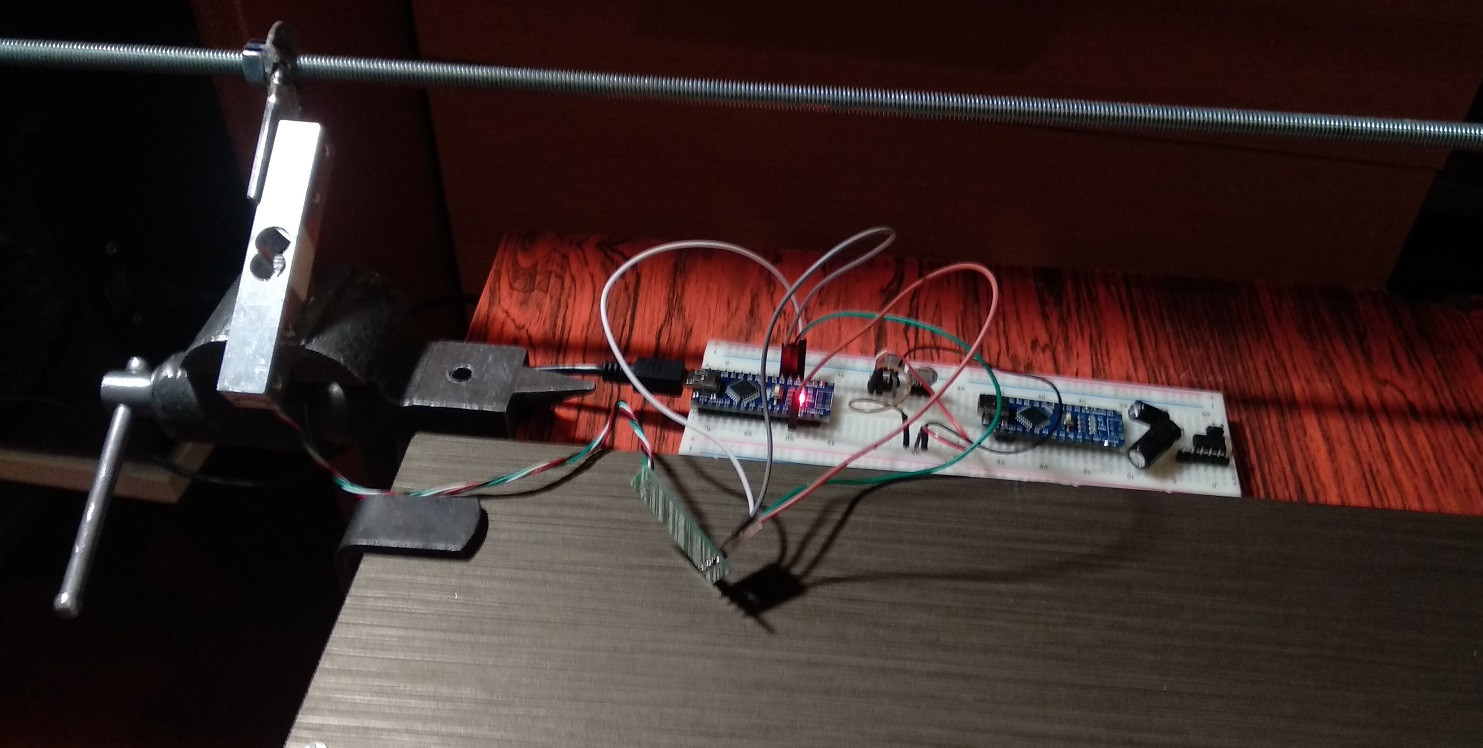

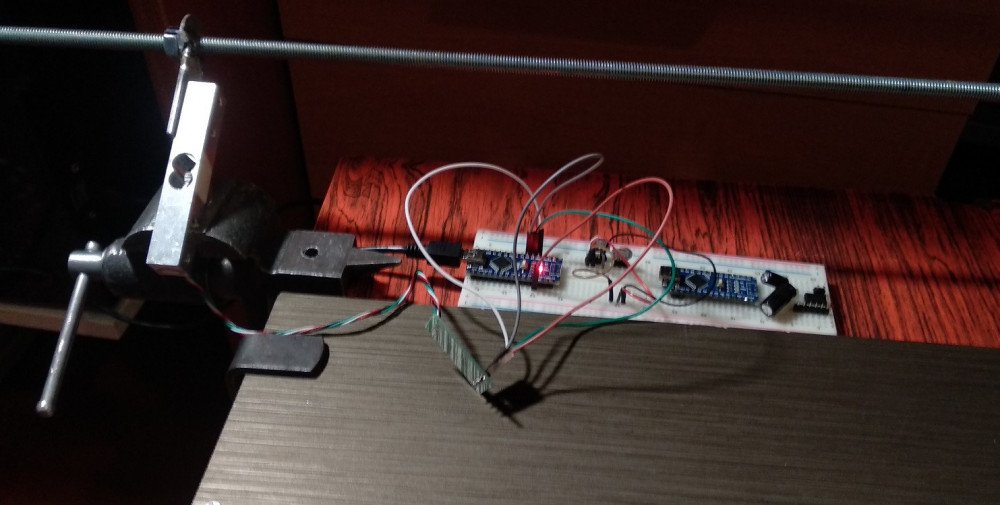

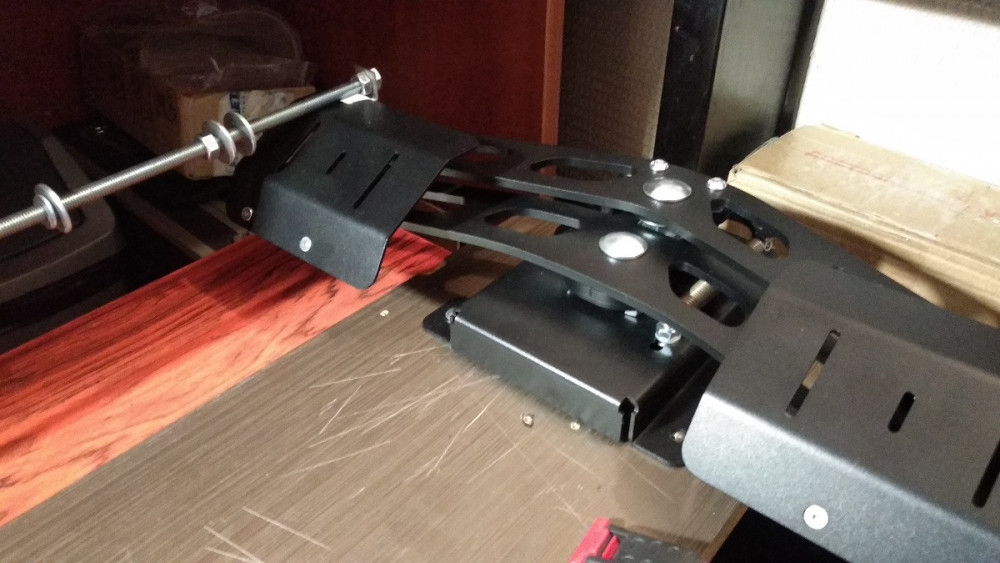

     Следующий шаг – проверка теоретических расчетов на практике. Был сооружен такой стенд. Для пошагового измерения усилий на каждой педали. Для измерения усилий использовался тензодатчик с точностью измерения 0,1 грамма.













     На каждой педали проводились замеры в 32-34 точках в диапазоне от нейтрального положения до максимального, при том, что максимальный угол поворота в одну сторону – 22 градуса (то есть с шагом примерно 0,65 градуса). По результатам были построены графики.

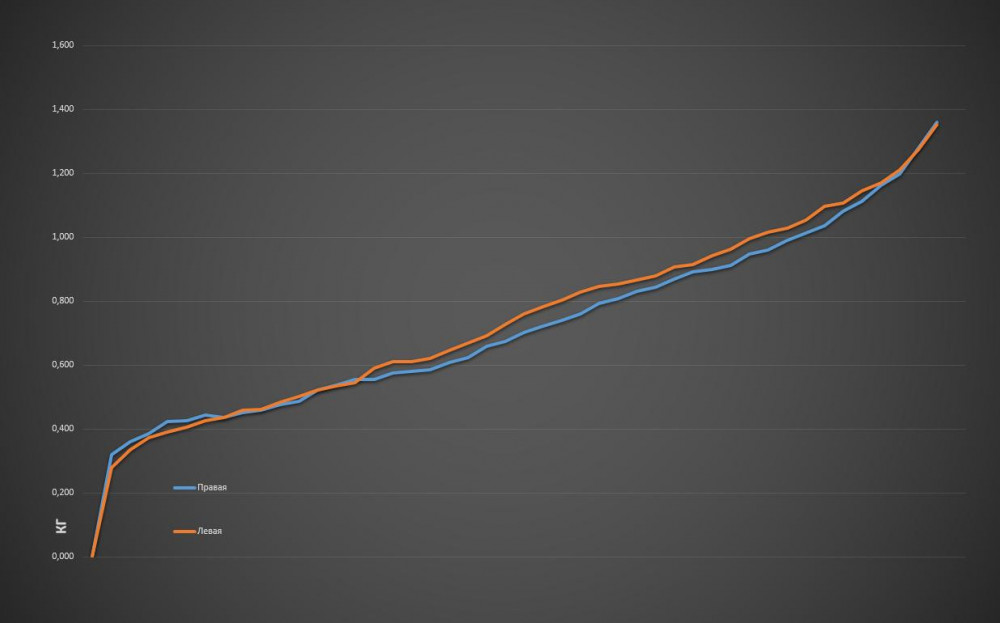

Вот они:





     Легкая разница в графиках усилий на правой и левой педалях и скачки  абсолютно не ощущаются ногами (и руками тоже) и обусловлены качеством чистоты поверхности профиля после лазерной резки (поверхность лишь немного подшлифовывалась наждачкой от краски), точностью самой резки, посадкой подшипников (их в конструкции 11 и посадочные места под них обрабатывались не на прецизионных станках, поэтому некоторые подшипники могут вращаться чуть туже). Эти нюансы уходят в процессе эксплуатации: поверхность профиля загружателя накатывается подшипником и сглаживается, подшипники прирабатываются и крутятся легко. Измерения же проводились на новых педалях инструментом с большой точностью, и любое подтормаживание туго посаженного подшипника сразу отражается на графике. Также погрешность между теорией и практикой обусловлена тем, что при сборке всей конструкции, и деталей механизма загрузки в частности, используется много болтовых соединений. Болты и винты в свои отверстия входят с зазором, и сумма этих зазоров тоже имеет какое-то минимальное влияние, что и отражается на графике.

     Однако, повторюсь, ногами невозможно почувствовать эти нюансы, и ощущение от нажатий на педали абсолютно комфортные.

В целом же можно подвести итог, что теоретические расчеты полностью подтвердились на практике.



[Gelmec]

И нет ни  слова благодарности, Виталику ММ за  электронику
Педальки красивые,  молодцы!


[Krysnic]

12 часов назад, Gelmec сказал:

И нет ни  слова благодарности, Виталику ММ за  электронику
Педальки красивые,  молодцы!


Может я чего то не понял. Но электроника здесь это датчик TLE и контроллер Arduino, а вот используется ли здесь софт MMjoy или Виталий оказывал помощь в написании прошивки здесь не сказано.





[-DED-Ron]

"Иккеа" - само то для названия .

[Gelmec]

4 часа назад, Krysnic сказал:

Может я чего то не понял. Но электроника здесь это датчик TLE и контроллер Arduino, а вот используется ли здесь софт MMjoy или Виталий оказывал помощь в написании прошивки здесь не сказано.





В этом и дело, что не понятно)

а первый кто сделал ПО для народа.

На базе Arduino+ Датчики 5010/5011

и назвал MMJoy, я думают  говорить не нужно?!

Я непротив если кто-то сделал навое ПО для промикро, но тогда нужно было написать в первом посту, но там нет ни слова об этом,

интересно, а датчики RAMS от Володи поддержуются?

Вообще ясность внести может только

Ewgen737 или Альф.

Ждем ответа.





Изменено 23 ноября 2019 пользователем Gelmec

[Vumpel18]

4 часа назад, Krysnic сказал:

Может я чего то не понял. Но электроника здесь это датчик TLE и контроллер Arduino, а вот используется ли здесь софт MMjoy или Виталий оказывал помощь в написании прошивки здесь не сказано.





Каким образом калибруется сам датчик ?

Вот Вам и ответ.

[Krysnic]

48 минут назад, Vumpel18 сказал:

Каким образом калибруется сам датчик ?

Вот Вам и ответ.

Так и каким? Как бы более менее опытный программист может написать свой софт для этого. В статье об этом ничего не сказано и тут три варианта: либо у них свой софт, либо они использую работу Виталия с его разрешения или что очень плохо без оного.



1 час назад, Gelmec сказал:

В этом и дело, что не понятно)

а первый кто сделал ПО для народа.

На базе Arduino+ Датчики 5010/5011

и назвал MMJoy, я думают  говорить не нужно?!

Я непротив если кто-то сделал навое ПО для промикро, но тогда нужно было написать в первом посту, но там нет ни слова об этом,

интересно, а датчики RAMS от Володи поддержуются?

Вообще ясность внести может только

Ewgen737 или Альф.

Ждем ответа.





Так то ардуино это открытая платформа и каждый в своем праве к ней подключать что угодно. А ПО это другое дело оно может быть и своим, так что пока нет ясности чей софт используется.

А так да, Виталий сделал отличный и простой в использовании софт для простых вирпилов, за что ему огромное спасибо.

Изменено 23 ноября 2019 пользователем Krysnic

[Ewgen737]

      Итак, прошивка.

      На данной версии педалей использована прошивка MMJoy2 от  Виталия "mega_mozg" Найденцева. Разрешение на коммерческое использование этой прошивки у Виталия спрашивалось. Года полтора назад. Я ему писал в личку с аккаунта сына в War Thunder. Дословный ответ: «"ммджой" бесплатный проект для не коммерческого использования - это безоговорочно». Виталием было предложено следующее: «могу предложить вариант от компании вирпил , в ближайшее время мы опубликуем предложение по контроллерам, сенсорам и платам расширения». Поэтому было решено пока до определенного времени оставить прошивку MMJoy для использования в доводке педалей и экспериментов с конструкцией. Экспериментировать одновременно с механикой и электроникой представлялось неразумным. И вот сейчас, когда уже механика педалей готова, и появилась коммерческая составляющая,  как раз и настало время заняться электроникой. Сейчас у нас идет поиск компромисса с электроникой. Она должна быть надежной, недорогой, и не «пиратской». Поэтому в первом посте ничего не говорилось о прошивке. Этот вопрос пока открытый. Самостоятельная разработка не предполагается.

     Прошивка MMJoy замечательна. Я на своих педалях ее использую уже третий год, и не было никаких проблем. Виталию огромное спасибо за колоссальную работу!  И в ближайшее время, скорее всего,  на нескольких педалях еще будет прошивка MMJoy. И с продажи педалей мы собираемся в знак благодарности нажимать кнопку в правом нижнем углу программы MMJoySetap. Но в дальнейшем, без согласования с разработчиком, данная прошивка в коммерческих целях использоваться не будет

[=KFS=Grey_]

Вопрос разработчикам - предполагается ли использование этой технологии для изготовления механики РУС в рамках торговой марки"Jimmi" ?

Изменено 23 ноября 2019 пользователем =KFS=Grey_

[Ewgen737]



9 минут назад, =KFS=Grey_ сказал:

Вопрос разработчикам - предполагается ли использование этой технологии для изготовления механики РУС в рамках торговой марки"Jimmi" ?

Пока самой ручки управления самолетом в ближайших планах нет. Направленность у нас гражданская. Сейчас в разработке штурвал и РУД в стиле Боинга 737. Педали - это, так сказать, "проба пера". Первый продукт. Без привязки к модели.

[=KFS=Grey_]

Вопрос больше о самой механике и датчиках

[Swift_CCCP]

На внешний вид мне нравится. Как сцепление с поверхностью пола? Не елозят?

[DraivPro]

Выглядят Очень неплохо. На вид площадки должны быть очень удобные, но я бы в своих реалиях, перевернул нижнюю площадку на 180 градусов, что-бы был нормальный упор в стену.

[Ewgen737]

19 минут назад, Swift_CCCP сказал:

На внешний вид мне нравится. Как сцепление с поверхностью пола? Не елозят?

У меня дома ламинат. Если протереть пол от пыли и увлажнить резинки( снизу приклеены пять резиновых "пятачков" толщиной 2 мм), то держаться очень хорошо. А если сладким чаем чуть смочить и подождать, то их от пола отрывать вообще надо.? Проверено.

5 минут назад, DraivPro сказал:

Выглядят Очень неплохо. На вид площадки должны быть очень удобные, но я бы в своих реалиях, перевернул нижнюю площадку на 180 градусов, что-бы был нормальный упор в стену.

Да. Можно и так собрать. Будет время - переставлю и сфотографирую.

[Ewgen737]

2 часа назад, =KFS=Grey_ сказал:

Вопрос разработчикам - предполагается ли использование этой технологии для изготовления механики РУС в рамках торговой марки"Jimmi" ?



Такая технология уже была реализована при переделке механики джойстика Логитеч Экстрим 3Д Про. Только не в рамках торговой марки"Jimmi". Единоличный автор, разработчик и исполнитель этого проекта - Денис АЛЬФ. Джойстик сделан в единственном экземпляре и работает превосходно! Пользуюсь им очень часто. Точность работы механики очень высокая. Получаешь наслаждение от управления таким девайсом. Фотки постараюсь завтра выложить.

[V_TUZ_GUN]

Привет Женя. Бельгиец был очень доволен педалями, выразил огромную благодарность.

[Gelmec]

3 часа назад, Ewgen737 сказал:

И вот сейчас, когда уже механика педалей готова, и появилась коммерческая составляющая,  как раз и настало время заняться электроникой. Сейчас у нас идет поиск компромисса с электроникой. Она должна быть надежной, недорогой, и не «пиратской». Поэтому в первом посте ничего не говорилось о прошивке. Этот вопрос пока открытый. Самостоятельная разработка не предполагается.

  Виталию огромное спасибо за колоссальную работу!  И в ближайшее время, скорее всего,  на нескольких педалях еще будет прошивка MMJoy. И с продажи педалей мы собираемся в знак благодарности нажимать кнопку в правом нижнем углу программы MMJoySetap. Но в дальнейшем, без согласования с разработчиком, данная прошивка в коммерческих целях использоваться не будет

Могу посоветовать одного хорошего Человека. https://forum.il2sturmovik.ru/profile/16498-komaroff/
электронику можно заказать   у него, да и живет рядом.


Есть  еще  и



[Ewgen737]

16 минут назад, RedStrapONs_Trofimov сказал:

Привет Женя. Бельгиец был очень доволен педалями, выразил огромную благодарность.



Привет) Вот уже и положительные отзывы благодарных клиентов! Это радует? Спасибо)

[Ewgen737]

19 часов назад, Ewgen737 сказал:



Такая технология уже была реализована при переделке механики джойстика Логитеч Экстрим 3Д Про. Только не в рамках торговой марки"Jimmi". Единоличный автор, разработчик и исполнитель этого проекта - Денис АЛЬФ. Джойстик сделан в единственном экземпляре и работает превосходно! Пользуюсь им очень часто. Точность работы механики очень высокая. Получаешь наслаждение от управления таким девайсом. Фотки постараюсь завтра выложить.

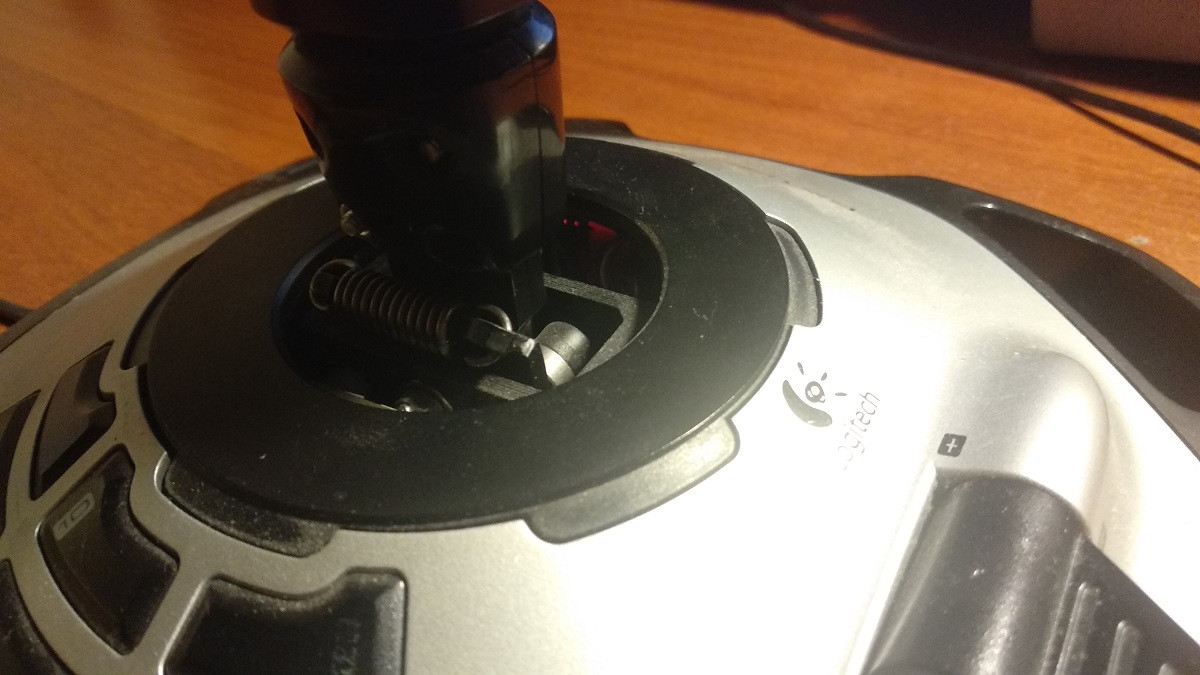

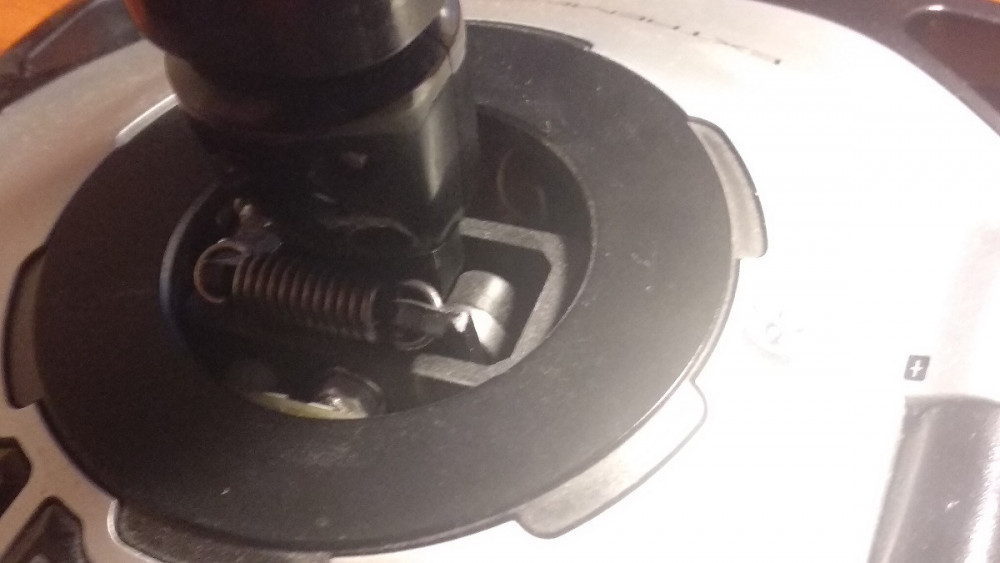

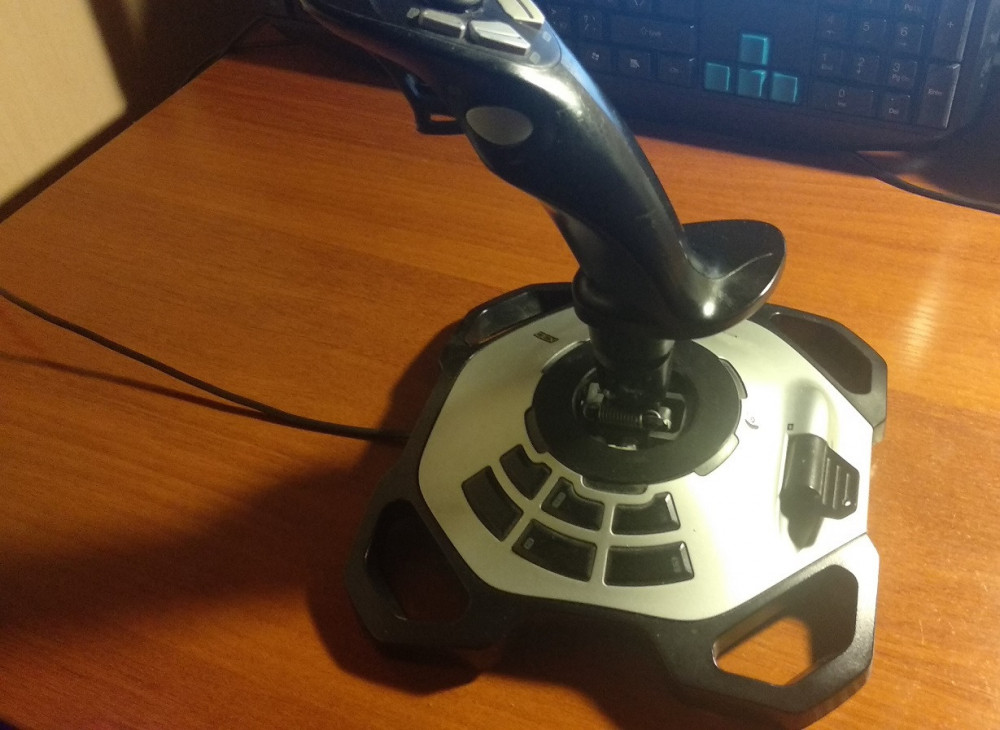

Выкладываю фотки.







Другая сторона:

Ручка полностью от себя





Ручка в центре:





Ручка полностью на себя:

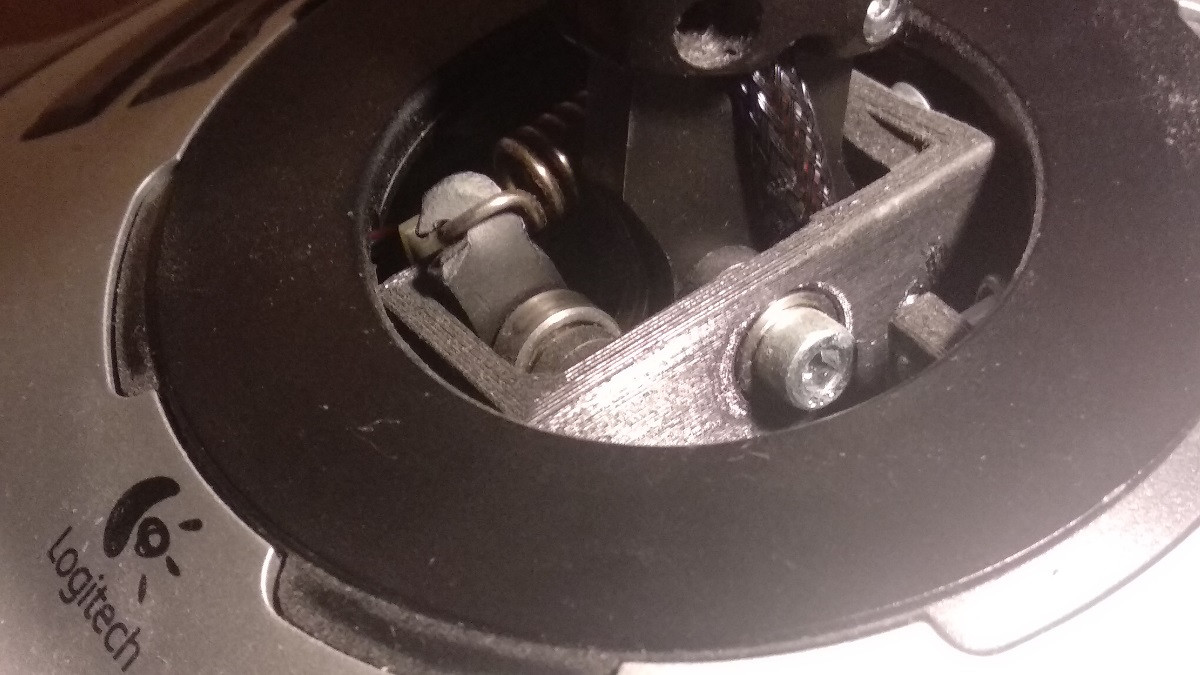

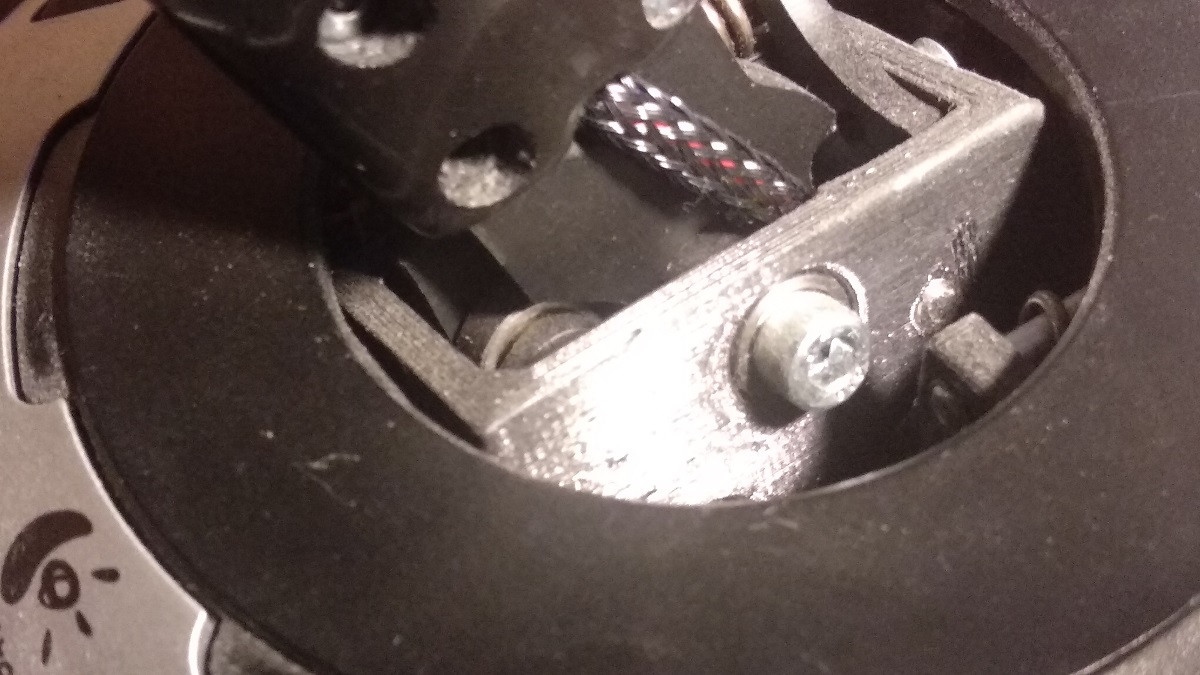

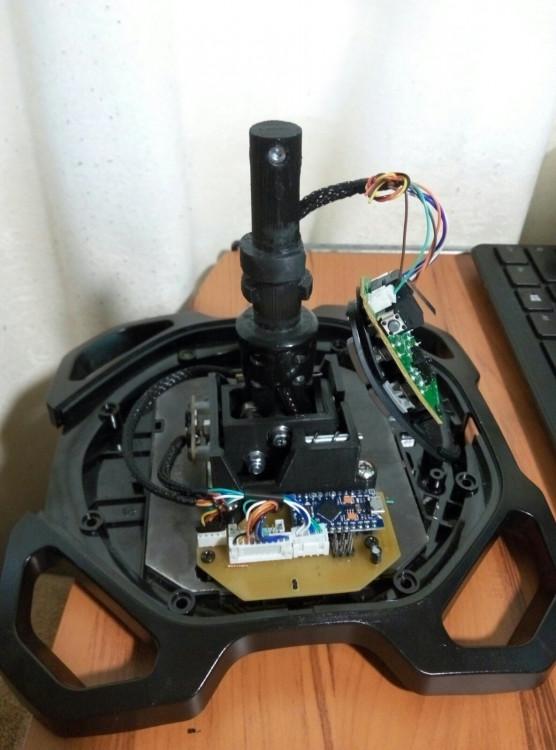

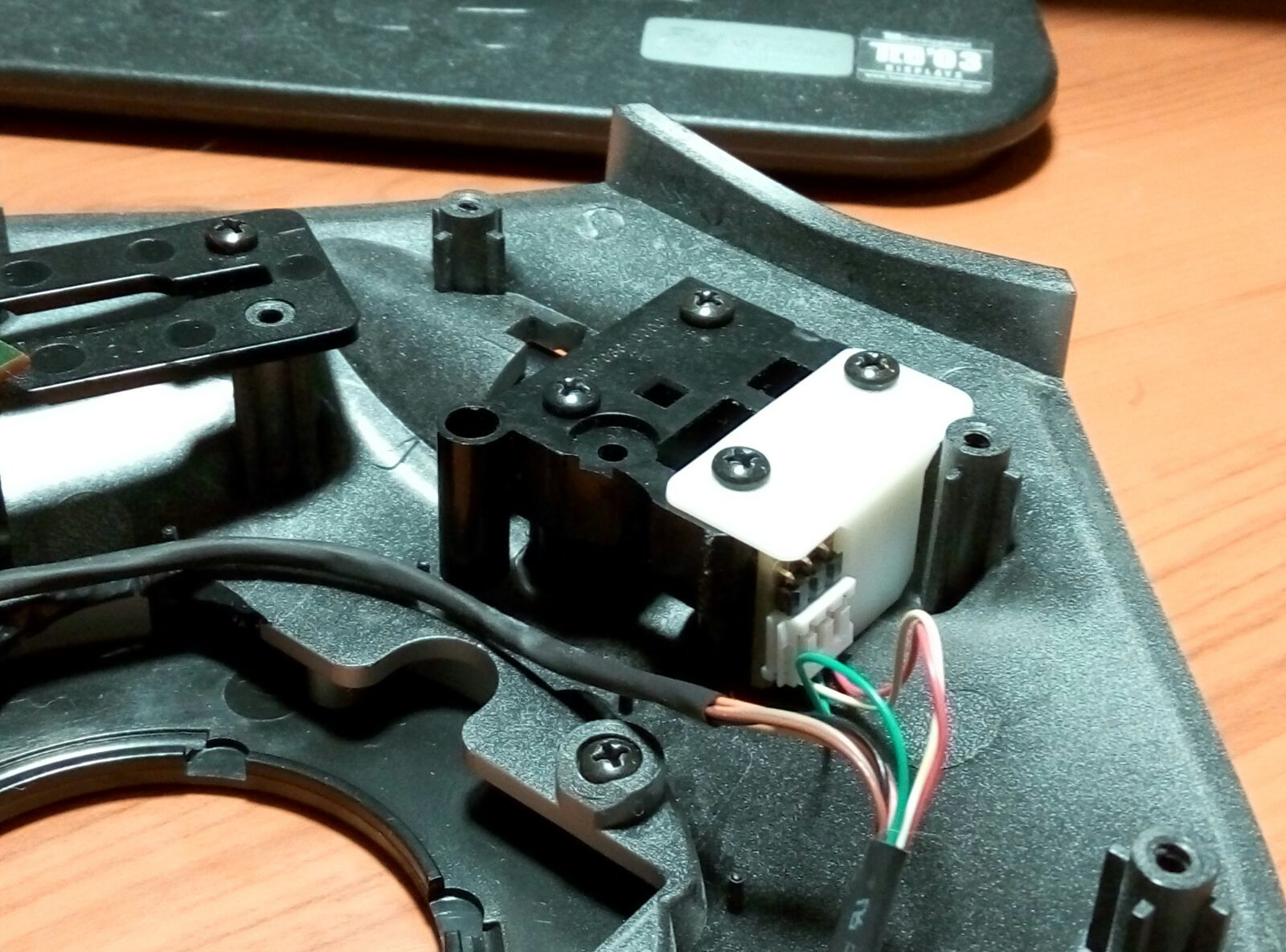

Со снятой крышкой ( правда виден только корпус самой механики и чуть-чуть рычаги загруза)

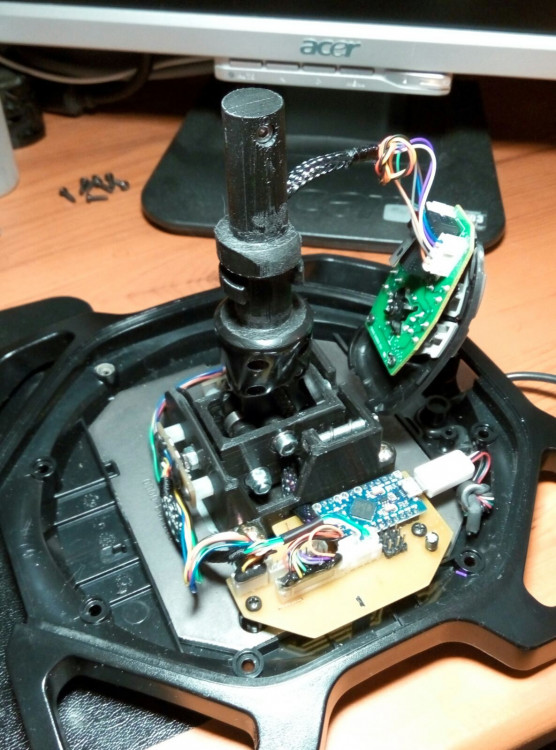

Основа механики напечатана на 3Д принтере, рычаги металлические, датчики ТЛЕ, Ардуино, ММДжой. Больше знает Автор.?

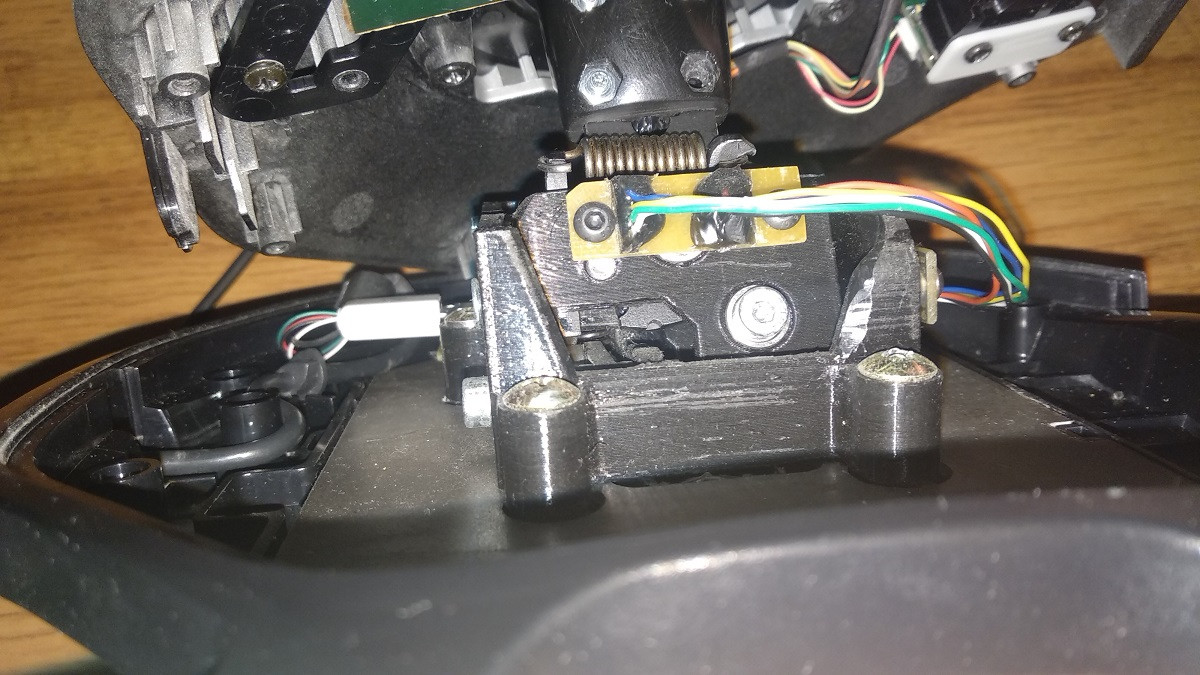

Еще фото механики джойстика (процесс сборки):







[Swift_CCCP]

Я Альфа давно просил перестать печатать в стол. Но он так и не хочет выйти в большой мир. А механика очень компактная.

[xxx_ALF_xxx]

Хотел выйти в свет с компактной, народной механикой из метала. Но столкнулся с неидеальностью мира и идиотами, которые работают на крутых станках и при этом не умеют читать чертежи. Нагнули мне на память металлолома в два захода)

Это меня расстроило и я занялся более глобальным проектом. Спроектировал и собрал себе 3Д принтер. Теперь вот цацки печатаю)

Изменено 24 ноября 2019 пользователем xxx_ALF_xxx

[=FA=CATFISH]

18 минут назад, xxx_ALF_xxx сказал:

Хотел выйти в свет с компактной, народной механикой из метала. Но столкнулся с неидеальностью мира и идиотами, которые работают на крутых станках и при этом не умеют читать чертежи. Нагнули мне на память металлолома в два захода)



Знакомо ))

[Gelmec]

38 минут назад, xxx_ALF_xxx сказал:

Хотел выйти в свет с компактной, народной механикой из метала. Но столкнулся с неидеальностью мира и идиотами, которые работают на крутых станках и при этом не умеют читать чертежи. Нагнули мне на память металлолома в два захода)

Да, мне это очень знакомо, у меня Метала килограммов 15 уже лежит(

жду когда мешке насобираю))

[=VCC=Ghash34]

https://opensimhardware.wordpress.com/diy-контроллер-для-педалей-и-кнопок/

https://github.com/OpenSimHardware/PedalButtonController

[Ewgen737]

23.11.2019 в 23:39, Gelmec сказал:

Могу посоветовать одного хорошего Человека. https://forum.il2sturmovik.ru/profile/16498-komaroff/
электронику можно заказать   у него, да и живет рядом.


Есть  еще  и





1 час назад, =VCC=Ghash34 сказал:

https://opensimhardware.wordpress.com/diy-контроллер-для-педалей-и-кнопок/

https://github.com/OpenSimHardware/PedalButtonController



Спасибо за информацию.

[Economist]

13 часов назад, =VCC=Ghash34 сказал:

https://opensimhardware.wordpress.com/diy-контроллер-для-педалей-и-кнопок/

https://github.com/OpenSimHardware/PedalButtonController

оно вроде цифру не поддержиаает. тензо и резюки онли

Изменено 26 ноября 2019 пользователем Economist

[=VCC=Ghash34]

32 минуты назад, Economist сказал:

оно вроде цифру не поддержиаает. тензо и резюки онли

ничего страшного , зато стоит платка 100р и имеет на борту 12битный ацп. и есть же еще прошивка изи джой для этого контроллера

[vvm13ru]

На педали, причём со всего одной осью, всё это ужасно избыточно. Единственный важный вопрос - необходима ли TLE5010/5011 и имеются ли какие навыки в програмировании. Ведь и магрез существует не один, и даже AS5600 по I2C использовать будет возможно (но код самостоятельно придётся дописывать).

[Ewgen737]

     По электронике предварительная договоренность есть. По факту, когда появится готовая электроника, будут описание и фотографии.

    Из этой партии педали уже проданы. Новые планируются в течение 2-3 недель.

    Ориентировочная стоимость доставки в Россию ( из Киева в Москву) около 750 грн. (примерно 2000 рублей).



[buyvol10]

1 час назад, Ewgen737 сказал:

. (примерно 2000 рублей).



Мдааааа..............?

[Olaf-A]

Я понимаю, если это бюджетный 1-осный Джимми, то 3-осный Джим планируется?

[=FA=CATFISH]

26.11.2019 в 21:40, buyvol10 сказал:

Мдааааа..............?

А шо ты бажав?

[Olaf-A]

23.11.2019 в 22:22, DraivPro сказал:

... я бы в своих реалиях, перевернул нижнюю площадку на 180 градусов, что-бы был нормальный упор в стену.

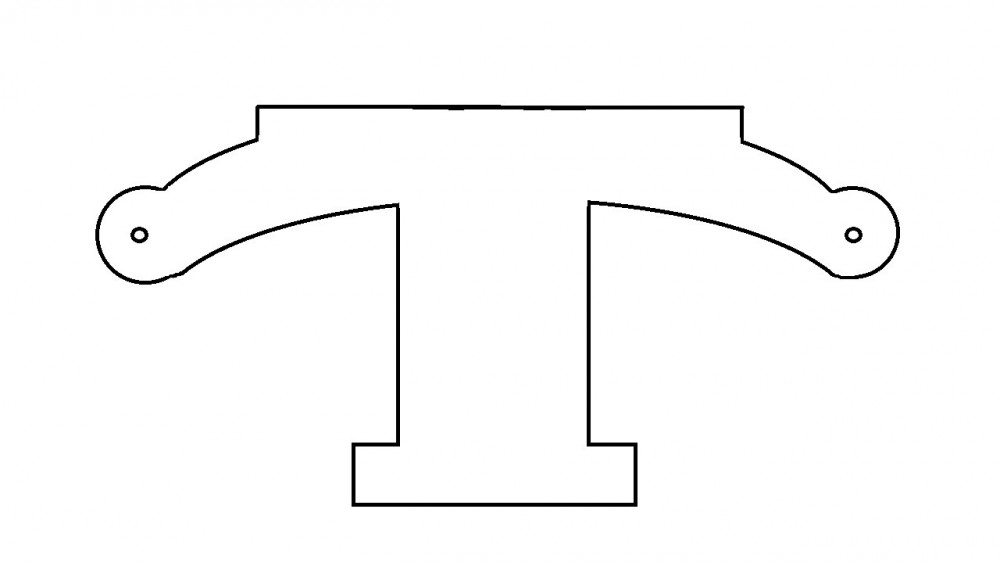

... или переработать основу вот так

Упор в стену может очень пригодиться. У меня упор идет через обрезок ДСП.  Влажная уборка в квартире это хорошо, но пыль в ней, все-таки, живет своей жизнью.

Изменено 28 ноября 2019 пользователем Olaf-A

[xxx_ALF_xxx]

23.11.2019 в 22:22, DraivPro сказал:

Выглядят Очень неплохо. На вид площадки должны быть очень удобные, но я бы в своих реалиях, перевернул нижнюю площадку на 180 градусов, что-бы был нормальный упор в стену.

Olaf-A "... или переработать основу вот так"......



Возможность развернуть опорную пластину на 180 градусов заложена. На фото вариант с самой компактной сборкой.



Скрытый текст



Изменено 28 ноября 2019 пользователем xxx_ALF_xxx

[Ewgen737]

4 часа назад, Olaf-A сказал:

... или переработать основу вот так

Упор в стену может очень пригодиться. У меня упор идет через обрезок ДСП.  Влажная уборка в квартире это хорошо, но пыль в ней, все-таки, живет своей жизнью.



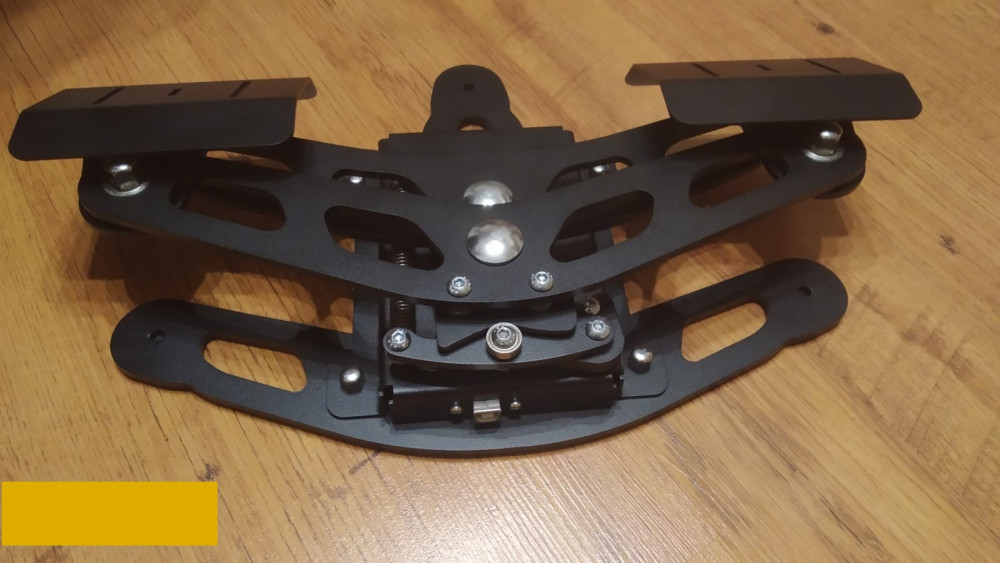

Есть пара фоток (не в очень хорошем качестве), где задняя пластина, как вариант, развернута на 180 градусов.







5 часов назад, Olaf-A сказал:

Я понимаю, если это бюджетный 1-осный Джимми, то 3-осный Джим планируется?



В ближайшее время пока не планируется. А в будущем - может быть.



Изменено 28 ноября 2019 пользователем Ewgen737

[Olaf-A]

1. Площадки под ступни есть возможность расставить пошире/поуже?

2. Какое сейчас расстояние между центрами площадок?

3. Сколько пластин загрузки входит в комплект? Они сменные?

4. У данного контроллера есть возможность самому приколхозить две оси на тормоза? Юзер с руками из плеч сможет сам добавить эти две оси в смысле программного их активирования (надеюсь, напилингом это сделать возможно)?



Педали зачетные. Приятно, что умельцы умело заполняют пустующие ниши!

[Ewgen737]

1 час назад, Olaf-A сказал:

1. Площадки под ступни есть возможность расставить пошире/поуже?

2. Какое сейчас расстояние между центрами площадок?

3. Сколько пластин загрузки входит в комплект? Они сменные?

4. У данного контроллера есть возможность самому приколхозить две оси на тормоза? Юзер с руками из плеч сможет сам добавить эти две оси в смысле программного их активирования (надеюсь, напилингом это сделать возможно)?



Педали зачетные. Приятно, что умельцы умело заполняют пустующие ниши!



Отвечаю в том же порядке:

1. Выше было написано, но повторить не тяжело) Правая и левая площадки для ног меняются местами, и получается или шире, или уже.

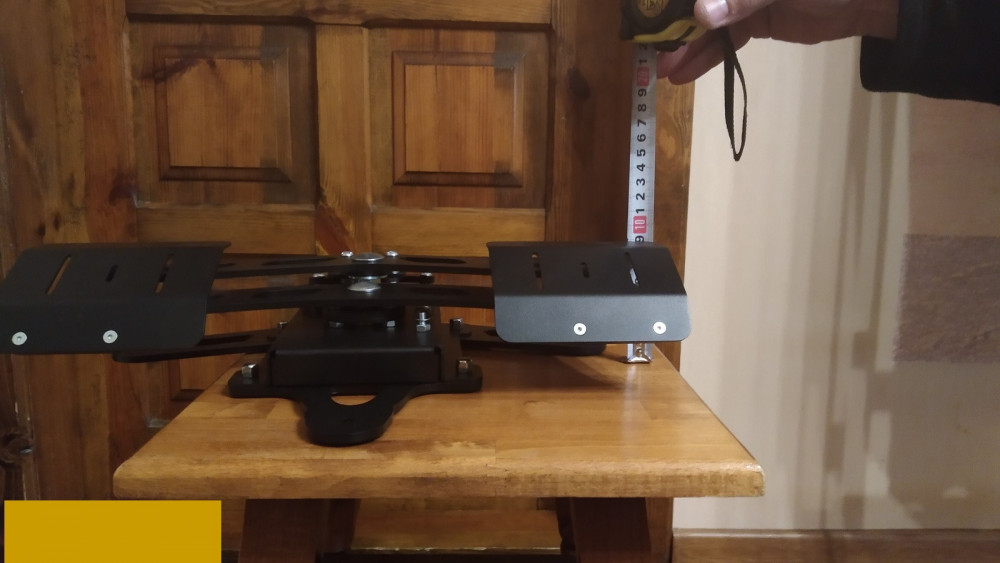

2.

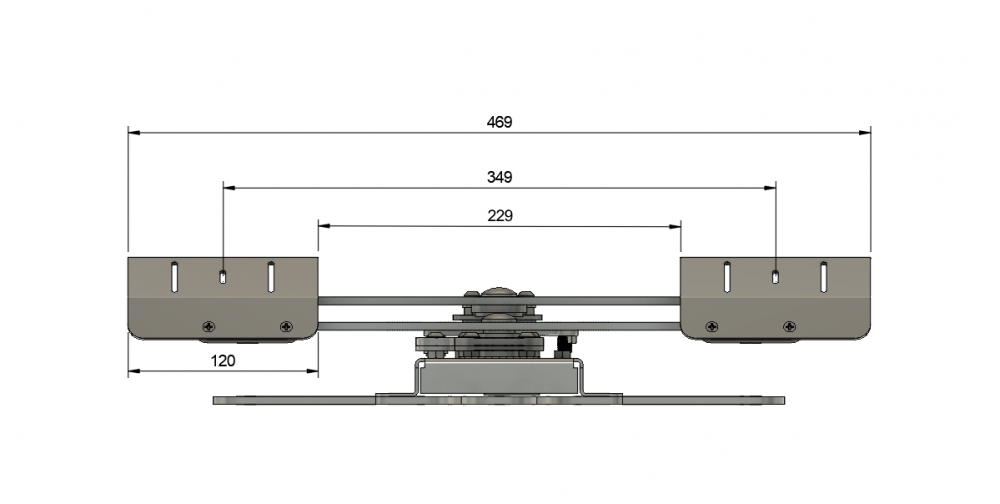

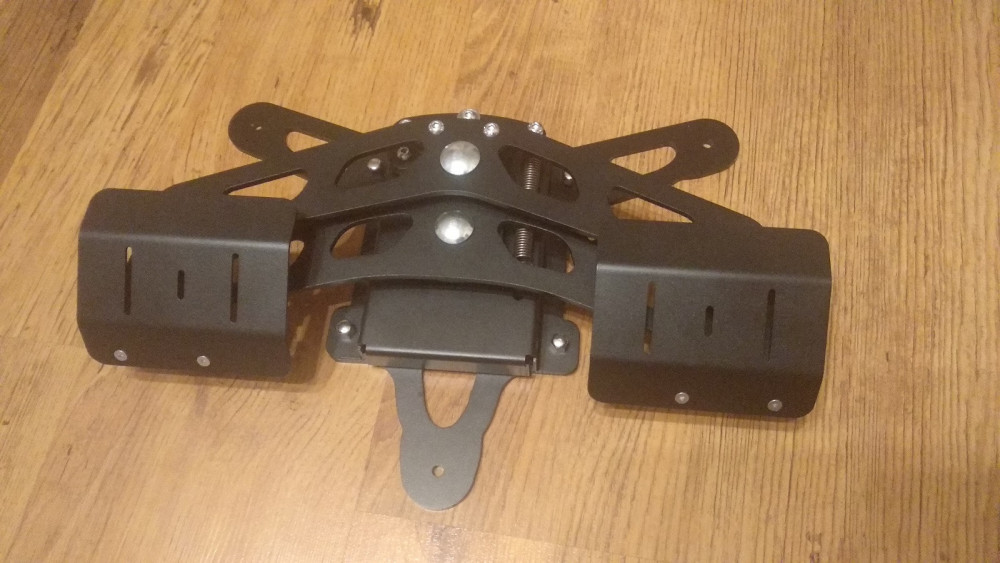

Узкий вариант:

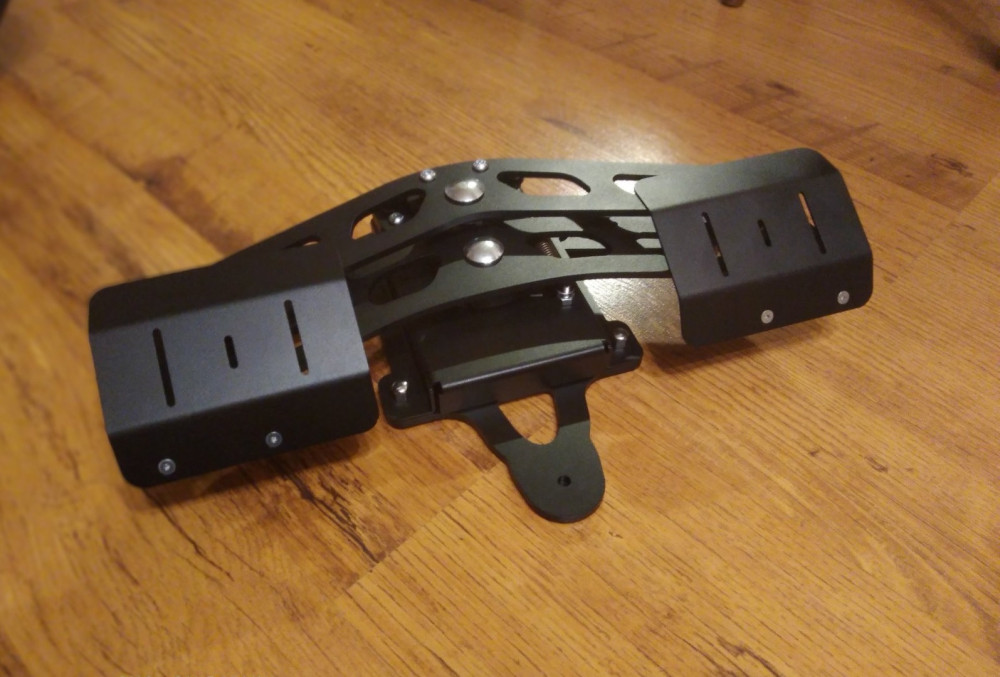

Широкий вариант:

3. Пластин загрузки существует две: с четким и мягким центром. Они сменные. Откручиваются ключем на 10 две гайки, меняется пластинка, и гайки затягиваются.  В комплекте, как правило, идет одна пластина загрузки. По той причине, что когда людей спрашиваешь, какой им нужен центр, они отвечают вопросом: "Это как?" или "Что это такое?" Для продвинутых же юзеров в комплекте идут две пластинки, вторая в подарок (только нужно предупредить, чтобы было обе)

4. В контроллере предусмотрено подключение еще двух осей для реализации тормоза



Спасибо за хорошие слова!



Изменено 28 ноября 2019 пользователем Ewgen737

[Ewgen737]

20 часов назад, Ewgen737 сказал:



3. Пластин загрузки существует две: с четким и мягким центром. Они сменные. Откручиваются ключем на 10 две гайки, меняется пластинка, и гайки затягиваются.  В комплекте, как правило, идет одна пластина загрузки. По той причине, что когда людей спрашиваешь, какой им нужен центр, они отвечают вопросом: "Это как?" или "Что это такое?" Для продвинутых же юзеров в комплекте идут две пластинки, вторая в подарок (только нужно предупредить, чтобы было обе)





     По пункту 3 от товарища услышал критику. По поводу количества пластин загрузка в комплекте: если пользователь разбирается что такое четкий и мягкий центр, то ему две пластины, а если не разбирается - то "бери, что дают". Получается дискриминация какая-то)

     Критика принята.
     Исправляюсь.

  В каждых педалях будет по две пластины. Одна установленная, и одна отдельно. И пояснение, в чем различие мягкого и четкого центров, как их поменять, и какой себе выбрать.


   Также, на все изделия даём гарантию 1 год.

[buyvol10]

28.11.2019 в 15:13, =FA=CATFISH сказал:

А шо ты бажав?

Не понял эту фразу, но 12000 это хороший пилотаж ?

[novichok64]

.Всем доброго времени суток. Я купил эти педали. Имею непосредственное отношение к обработке метала и механосборочным работам. По этой части придраться не к чему. Все выполнено на высочайшем уровне. В электронике не специалист и отзыв будет чисто как от рядового пользователя. Сравнивать могу только с магазинными, других не было.Все что было раньше можно смело назвать подобием управления. Эти педали имеют мягкий, четкий центр. В работе очень точные и отзывчивые.Площадки перекрутил в широкий вариант.Установлены на плите из шлифованного алюминия с наклоном от меня. Никакого скольжения не было при использовании, но на всякий случай прикрутил.Конечно хотелось бы три оси, но это уже совсем другой порядок цен. Огромная благодарность и наилучшие пожелания команде  Jimmi.
