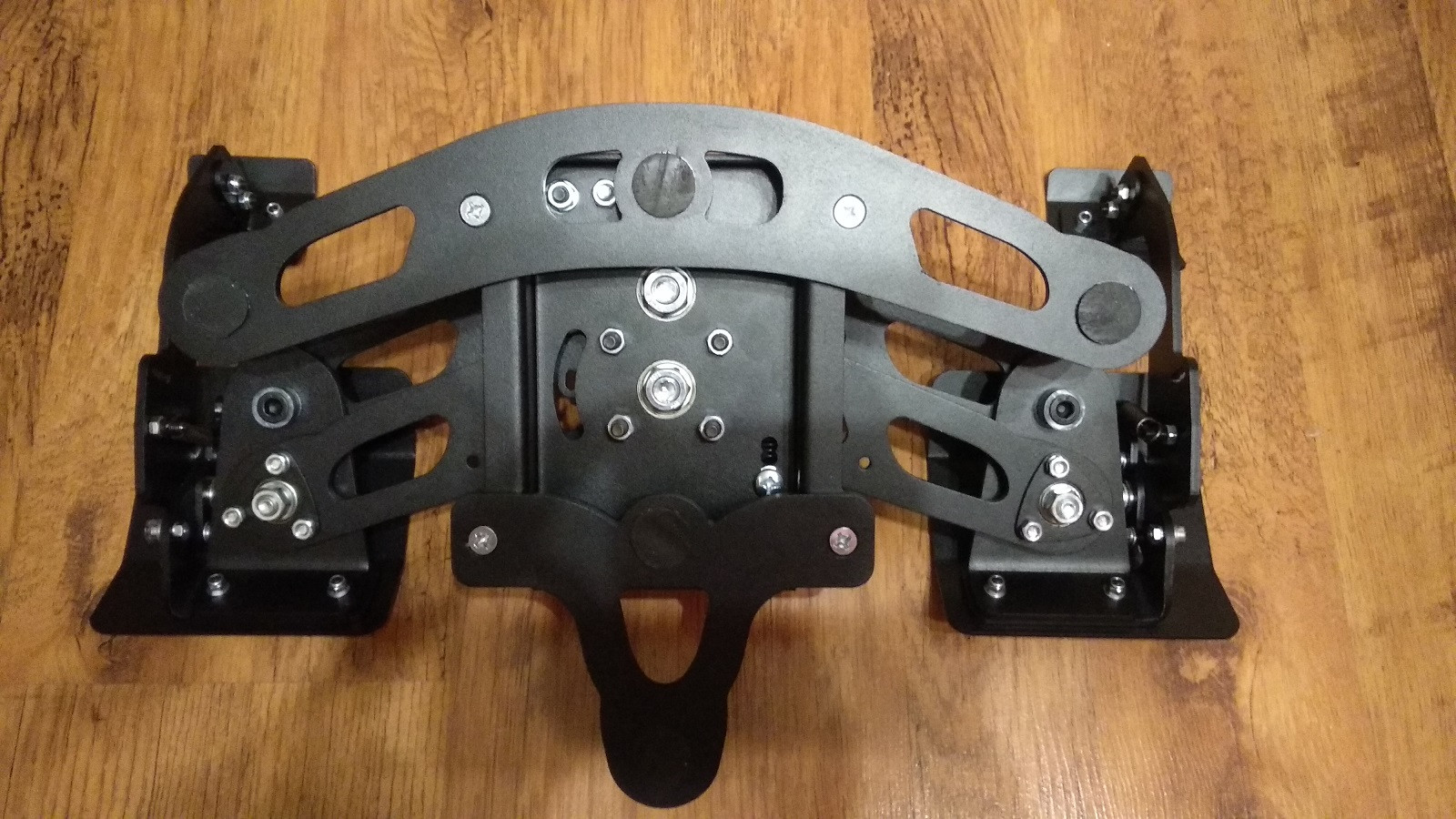

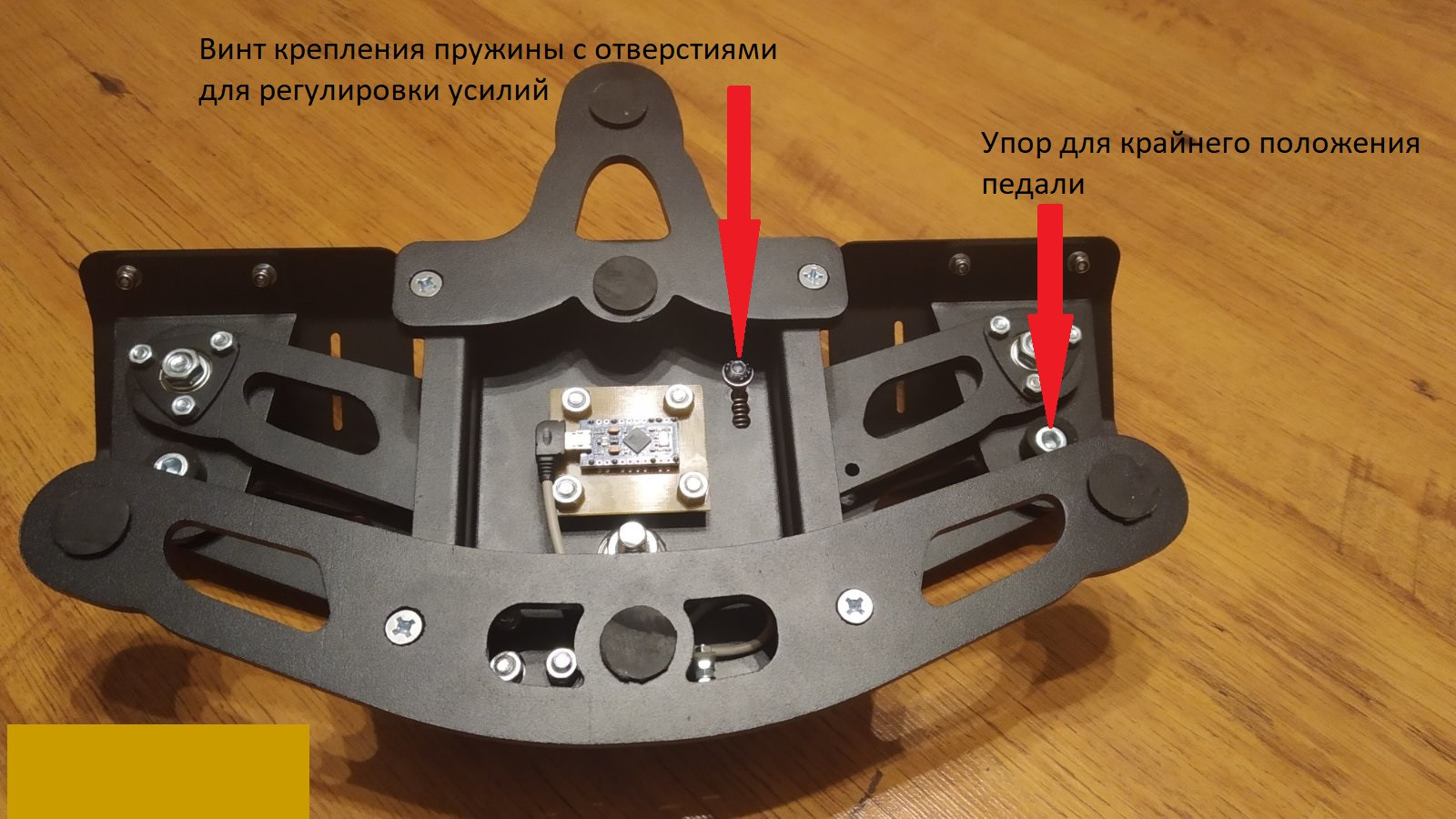

 Итак, немного технического творчества. Борьба с тягой к постоянному усовершенствованию идёт с переменным успехом. И в данный момент победила таки эта тяга) Решили немного перенести место крепления пружины на корпусе. Для увеличения диапазона регулировок в сторону бОльшего усилия на педали. Заодно увеличить угол поворота педалей за счёт уменьшения диаметра упоров для крайних положений. Раньше на головке болта стояла толстостенная резиновая трубка (на фото), теперь будет тонкостенная.






После этого, как следствие, надо проверить и, при необходимости,  подкорректировать профиль загруза. И этим занимался непревзойденный Король Построения Профилей Денис Альф)😉 Перфекционизм Дениса с его глубокими знаниями в проектировании возносят термин "совершенная конструкция" на новый уровень) Денис все сделал в наилучшем виде! Чего только стоит визуализация изменения нагрузки с одновременным построением графиков!

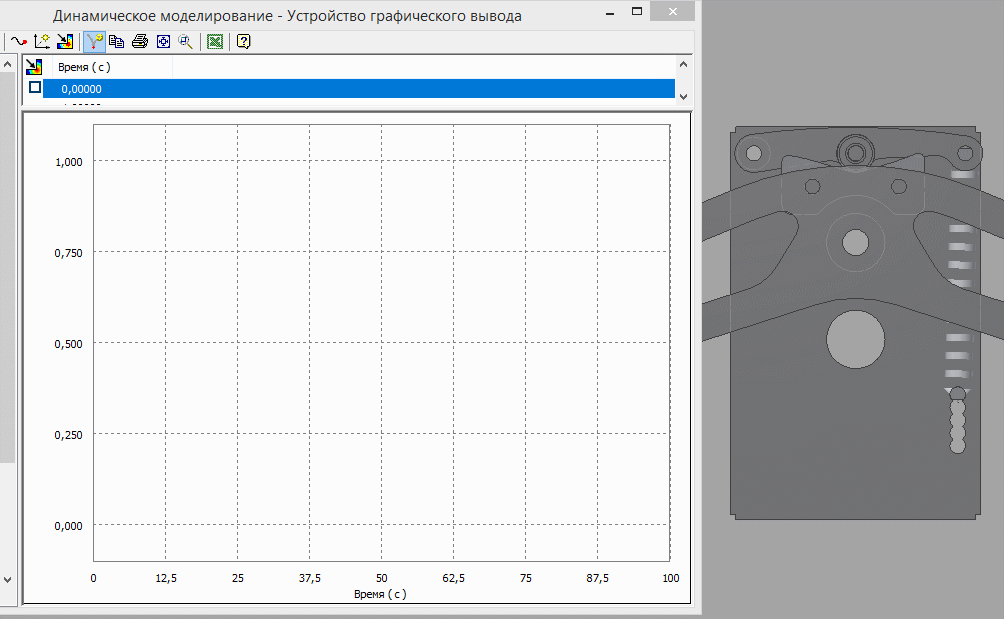

     Правая педаль:






     Левая педаль на фоне графика правой:

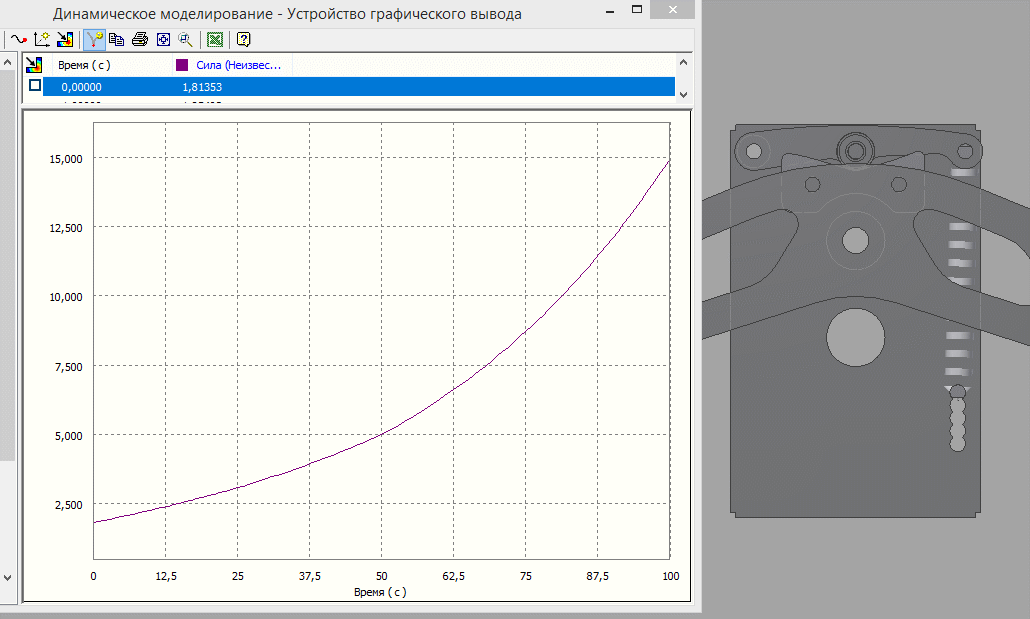

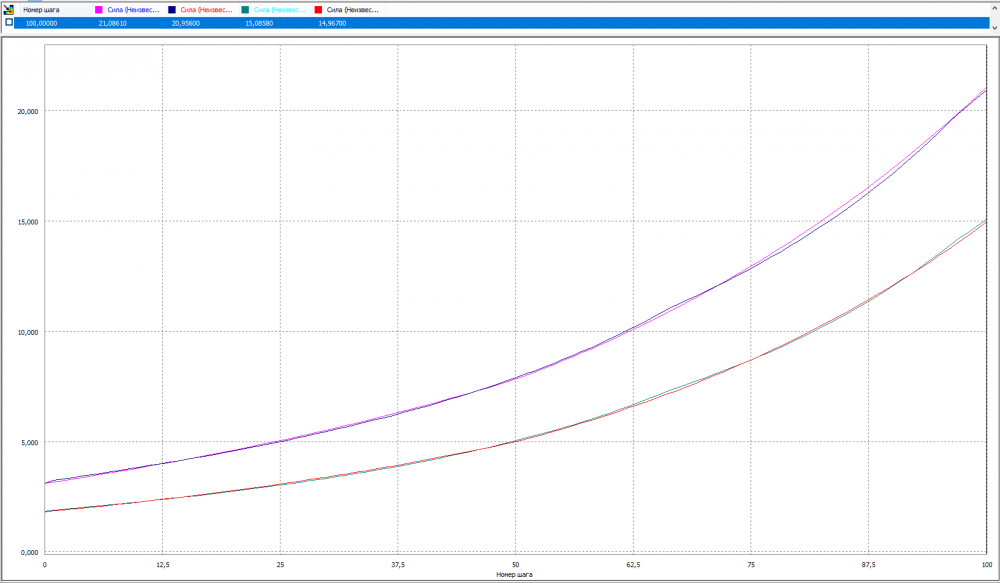

     Графики усилий при минимальных и максимальных регулировках натяжения пружины.






По итогу внесенных изменений имеем следующее:

- максимальный угол поворота +-25 градусов (было +-22)

-максимальное усилие на педали в крайней точке может меняться от 1.5 кг до 2.1 кг с тремя промежуточными точками .



Цель данных доработок – увеличение комфорта при эксплуатации для пользователей.

  • Like 1
  • Upvote 1
Link to post
Share on other sites
28.11.2019 в 21:32, Ewgen737 сказал:

4. В контроллере предусмотрено подключение еще двух осей для реализации тормоза

1. Датчики Холла на эти оси поставить можно?

2. Эти две оси сразу после покупки готовы для подключения к ним датчиков, или что-то нужно сделать для их активации?

Link to post
Share on other sites
8 часов назад, Olaf-A сказал:

1. Датчики Холла на эти оси поставить можно?

2. Эти две оси сразу после покупки готовы для подключения к ним датчиков, или что-то нужно сделать для их активации?

1. Да. Подключение датчиков трех-проводное (+ - Out)

2. Контроллер будет зашит на три оси. Разъёмы для подключения дополнительных осей тоже будут распаяны на плате. Активируются просто. С педалями будет идти ПО через которые их необходимо будет калибровать. Там будут галочки для активации доп. осей.

Edited by xxx_ALF_xxx
Link to post
Share on other sites

Добавлю про датчики холла. Логика контроллера работает на 3.3В, потому холлы SS49А не подходят. Их минимум 3.8В. Есть холлы SS49E (мин 2.7В) они могут подойти. Мы их лично не тестировали. Более точно скажем после проведённых тестов.

Edited by xxx_ALF_xxx
Link to post
Share on other sites
29 минут назад, xxx_ALF_xxx сказал:

Добавлю про датчики холла. Логика контроллера работает на 3.3В, потому холлы SS49А не подходят. Их минимум 3.8В. Есть холлы SS49E (мин 2.7В) они могут подойти.

Думаю, внешним стаб. источником 5В запитать не будет проблемой, от того же USB подать.

Link to post
Share on other sites
9 минут назад, Olaf-A сказал:

Думаю, внешним стаб. источником 5В запитать не будет проблемой, от того же USB подать.

Да, холл можно запитать и от USB. Речь идет о выходном сигнале из датчика. Амплитуда будет в 5 вольт. Как выход, напряжение с ноги OUT, можно сделать через делитель напряжения, и уже после него подключится к контроллеру.

Link to post
Share on other sites
13 минут назад, =VCC=Ghash34 сказал:

а что все таки за контроллер?

Пока идет только разработка под наши параметры. И есть договоренность с разработчиком. Больше пока добавить нечего. Когда будет готовый продукт - тогда обязательно предоставим информацию о нем.

Link to post
Share on other sites
  • 3 weeks later...

А Вы рус. не планируете делать?было бы не плохо открыть производство в Украине а то с ними беда,покупать за бугром это просто космические цены учитывая налог и таможенный сбор!

  • Upvote 1
Link to post
Share on other sites
28.11.2019 в 19:16, Ewgen737 сказал:
28.11.2019 в 14:10, Olaf-A сказал:

Я понимаю, если это бюджетный 1-осный Джимми, то 3-осный Джим планируется?



В ближайшее время пока не планируется. А в будущем - может быть.

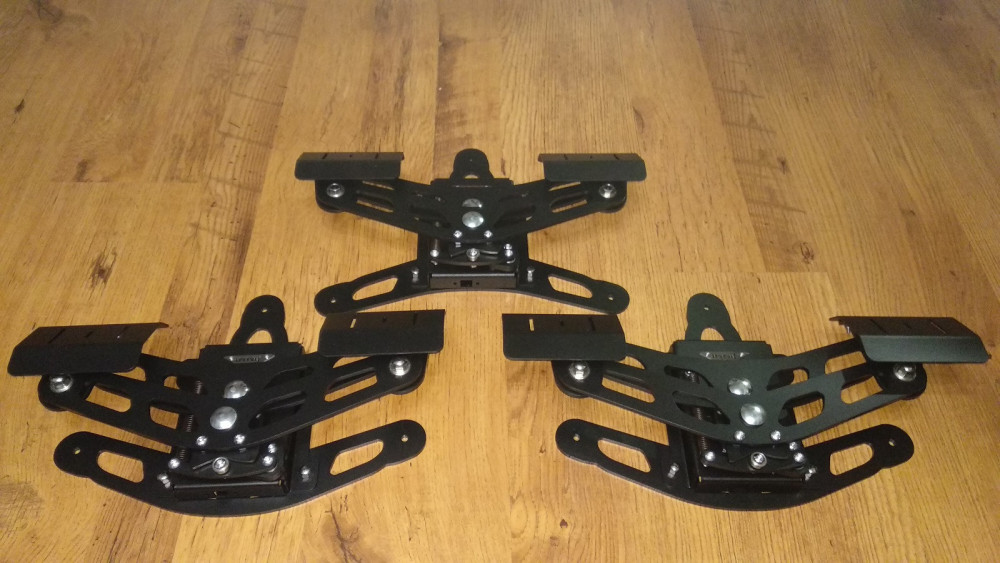

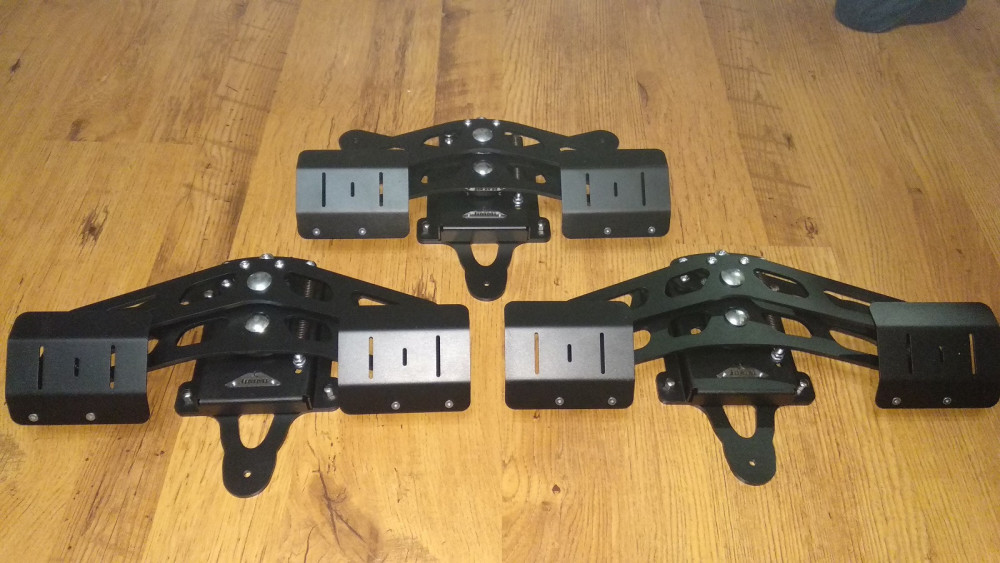

Будущее наступило быстро) Новая партия педалей готова. На каждых педалях теперь предусмотрена установка тормозных блоков.










Edited by Ewgen737
  • Like 2
  • Upvote 1
Link to post
Share on other sites
5 часов назад, Ewgen737 сказал:

... теперь предусмотрена установка тормозных блоков.

Можно какое-то фото отличий, чтобы понять, что нужно мне сделать для приколхоживания раздельных тормозов? Или тормозные блоки вы будете также продавать и их, как опцию, можно докупить потом?

Link to post
Share on other sites
9 минут назад, Olaf-A сказал:

Можно какое-то фото отличий, чтобы понять, что нужно мне сделать для приколхоживания раздельных тормозов? Или тормозные блоки вы будете также продавать и их, как опцию, можно докупить потом?



Да, тормозные блоки будут как опция. Они сейчас на этапе тестирования. Информацию выложу чуть позже.

Link to post
Share on other sites

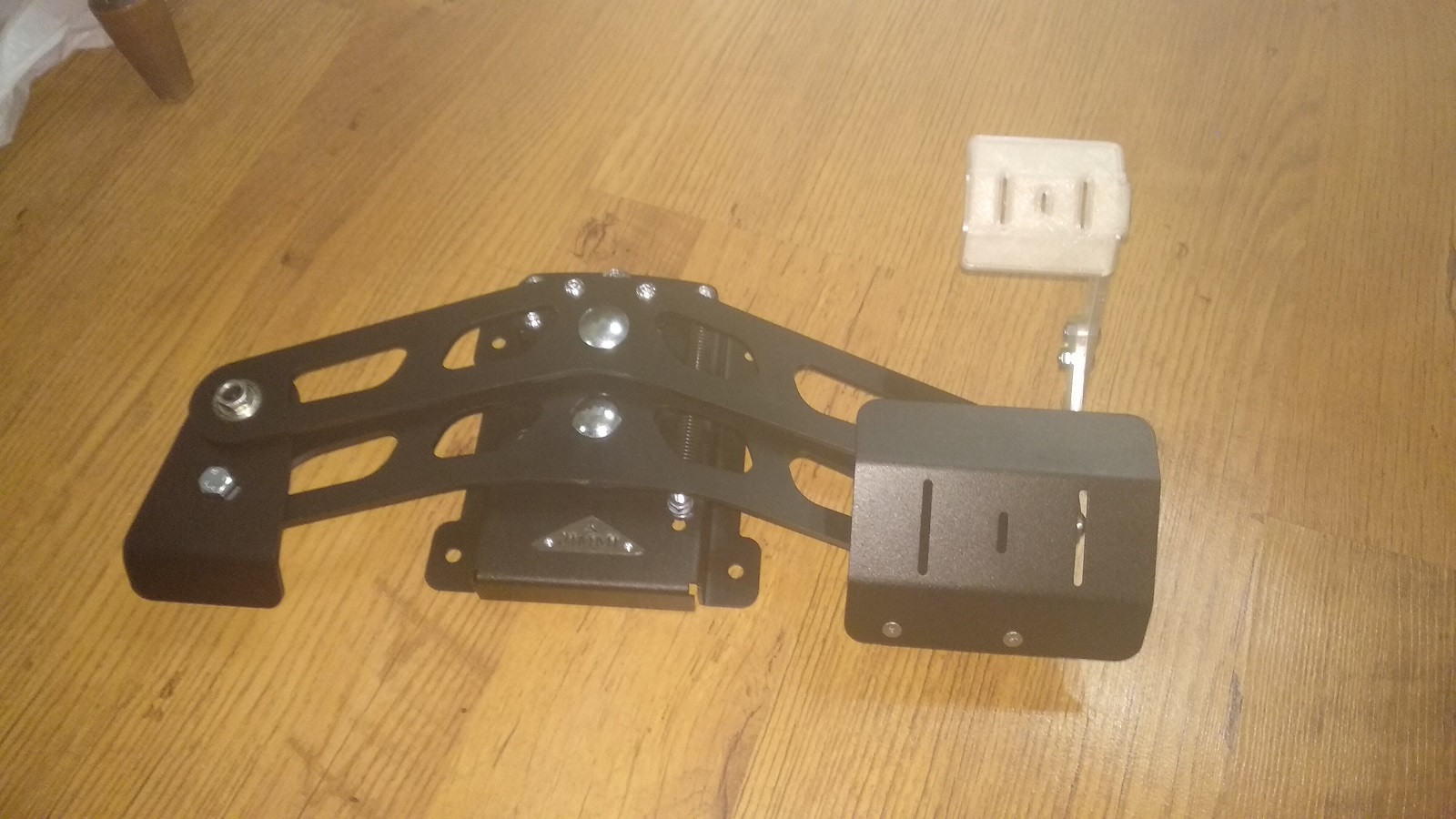

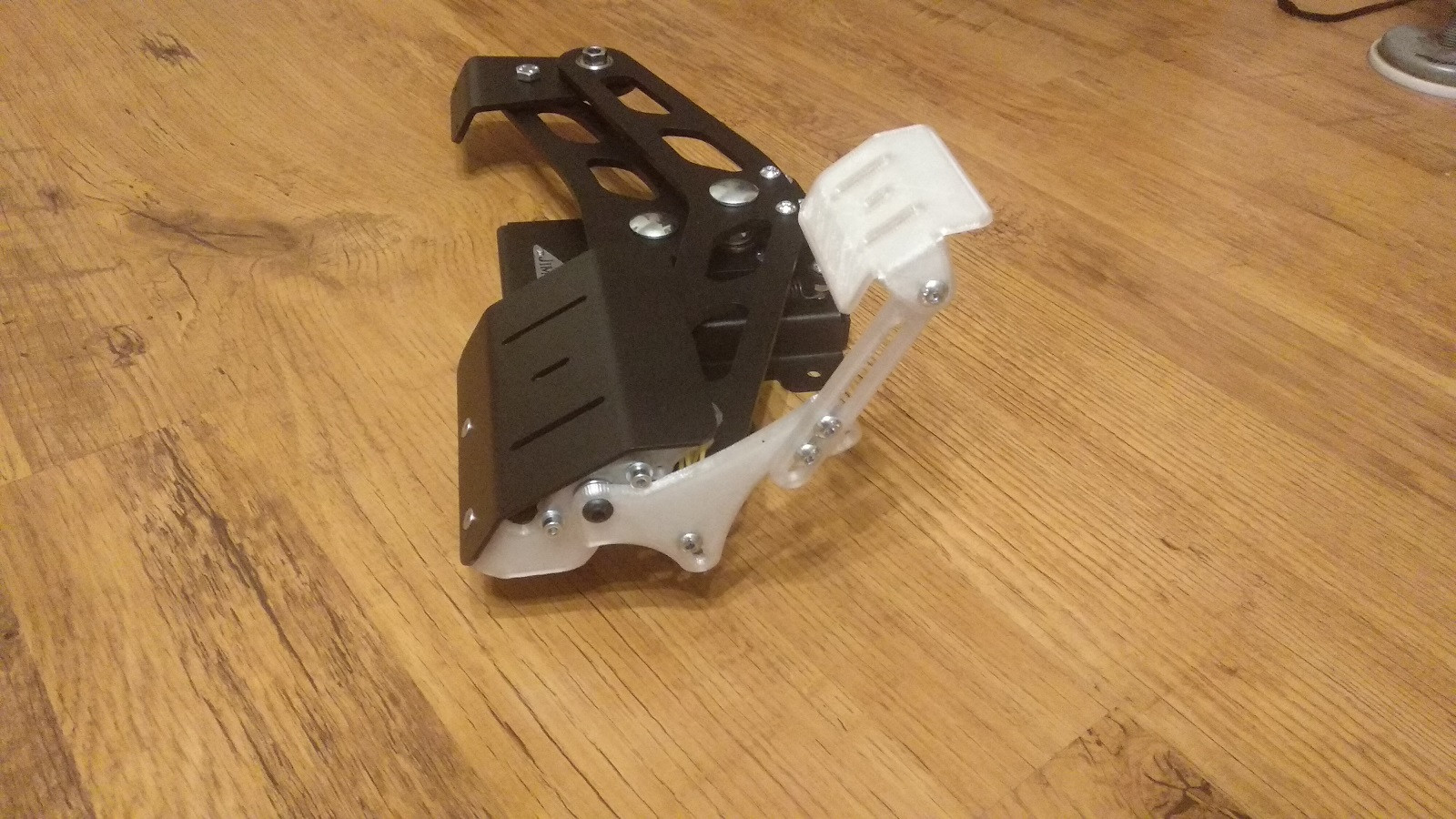

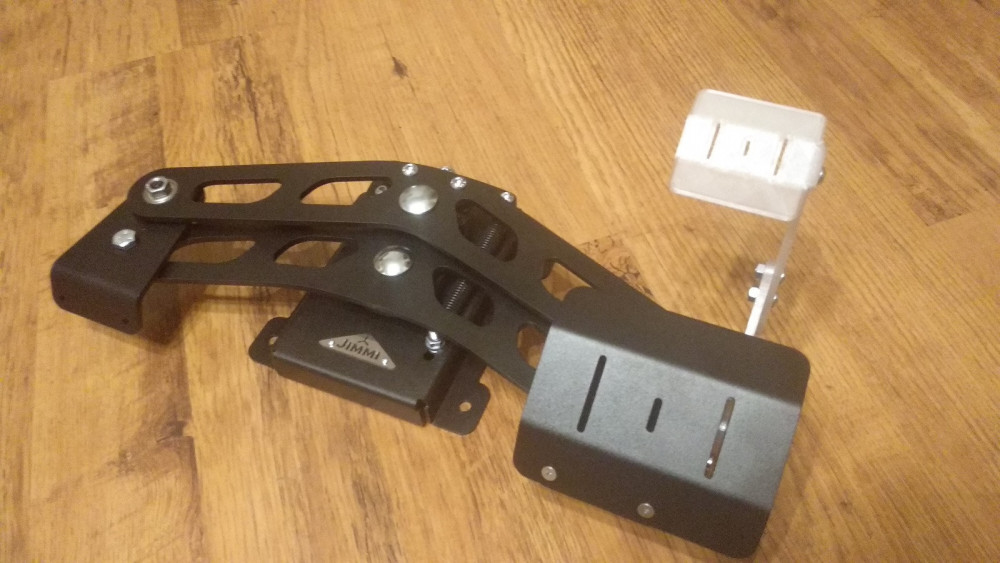

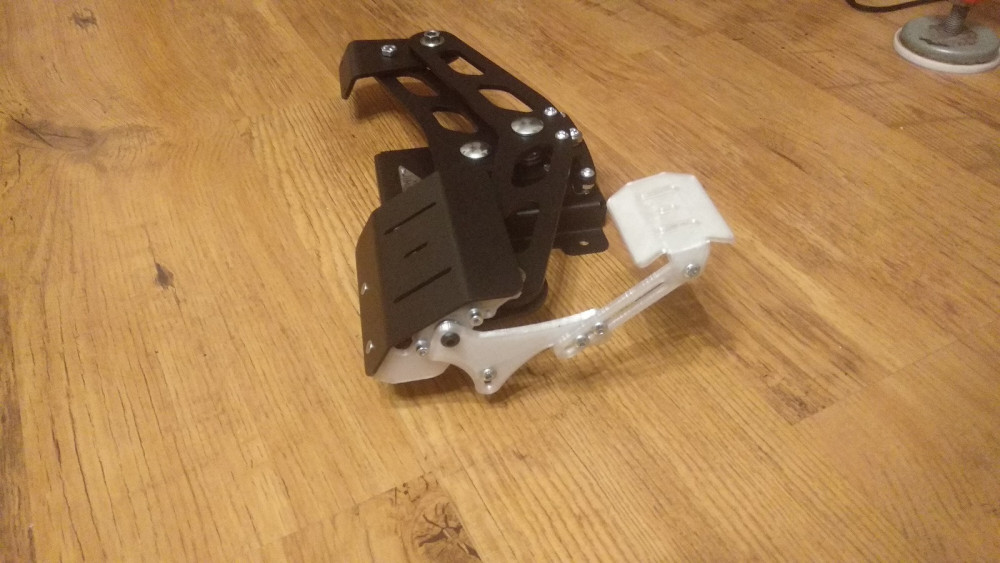

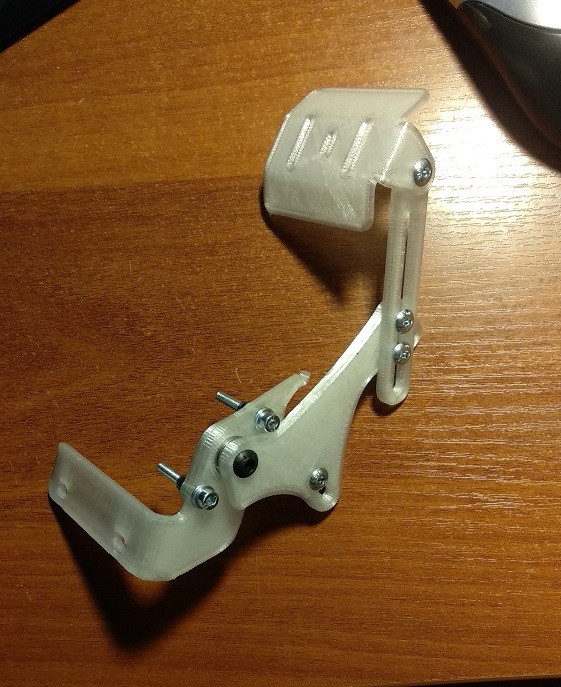

Тормозной блок выглядит примерно так:






     Это прототип. Правая сторона. Детали напечатаны на 3-Д принтере. Некоторые детали выглядят хлипковато, потому-что это модель для проверки компоновочных решений. После компоновки будет проверка на прочность и доработка формы деталей.

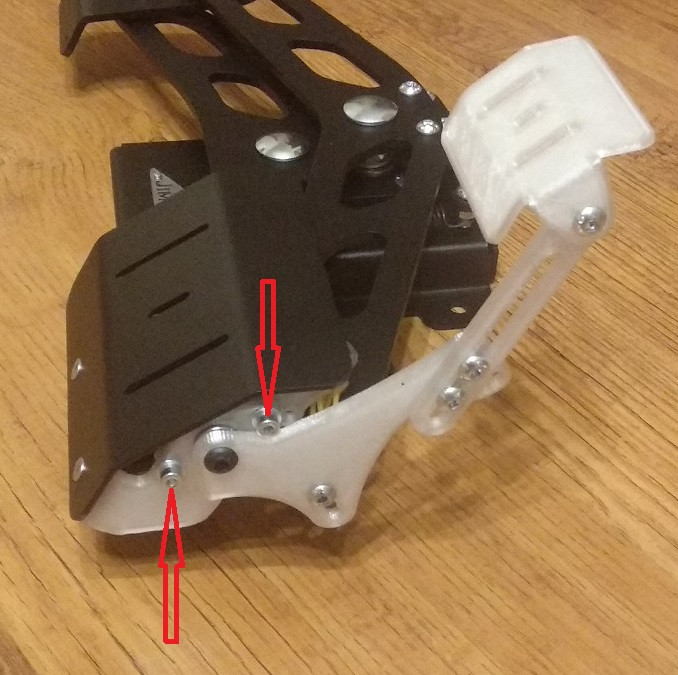

     Ставится тормозной блок просто. Откручиваются два винта, которыми крепится платформа для ноги. На ее место прикладывается тормозной блок. А на тормозной блок ставится платформа для ноги. И все стягивается двумя винтами обратно. То есть тормозной блок просто вставляется между платформой для ноги и кронштейном, к которому эта платформа крепится. Плата с датчиком спрятана под платформой для ноги и ее не зацепишь никак при эксплуатации. Никаких защитных коробочек к ней не надо.

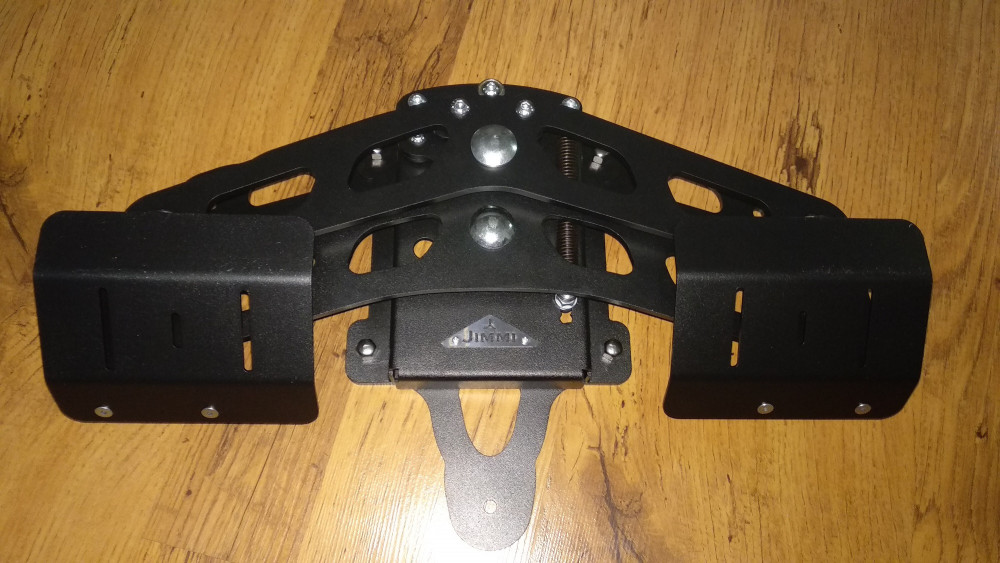

     Фото при "узкой" постановке платформ для ног:

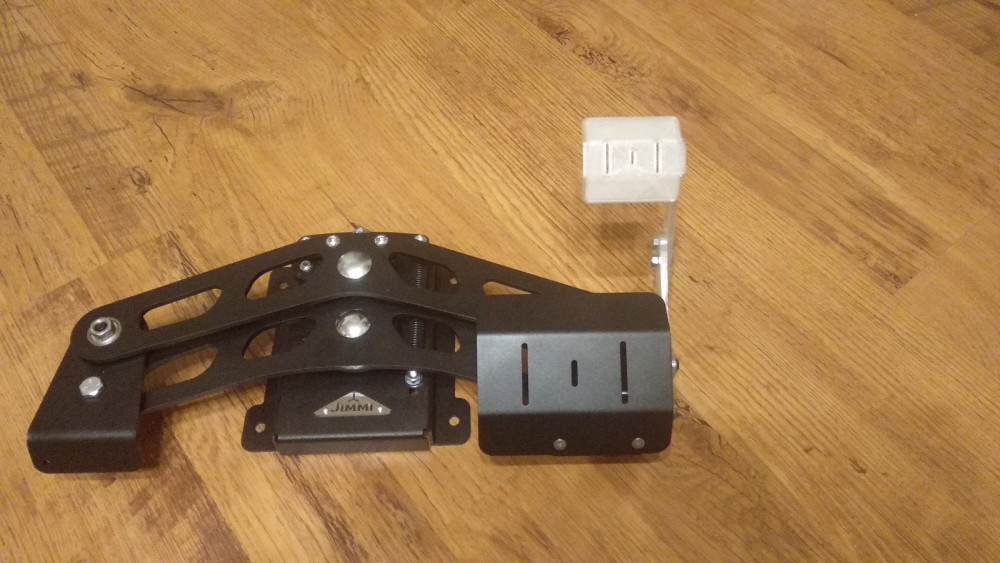

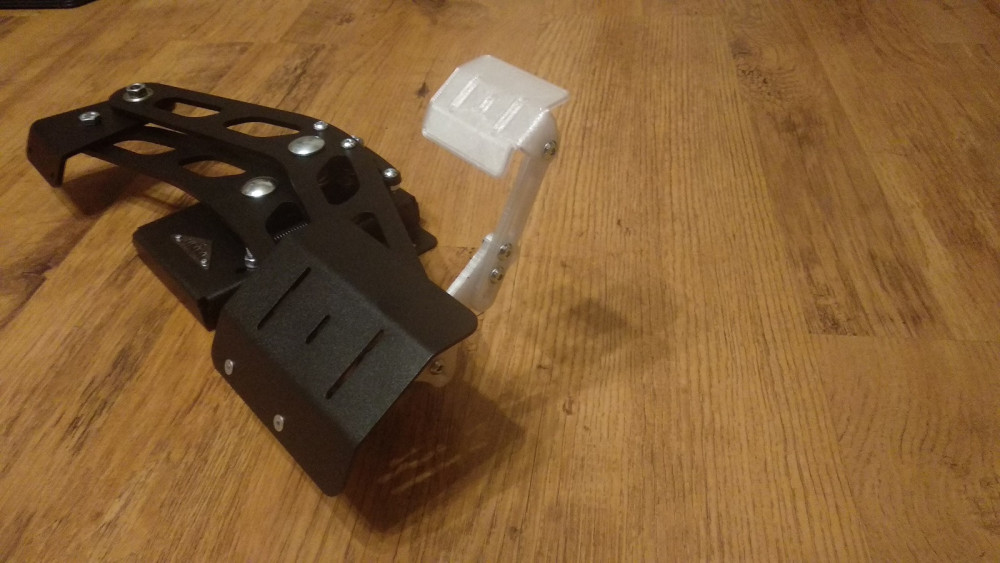

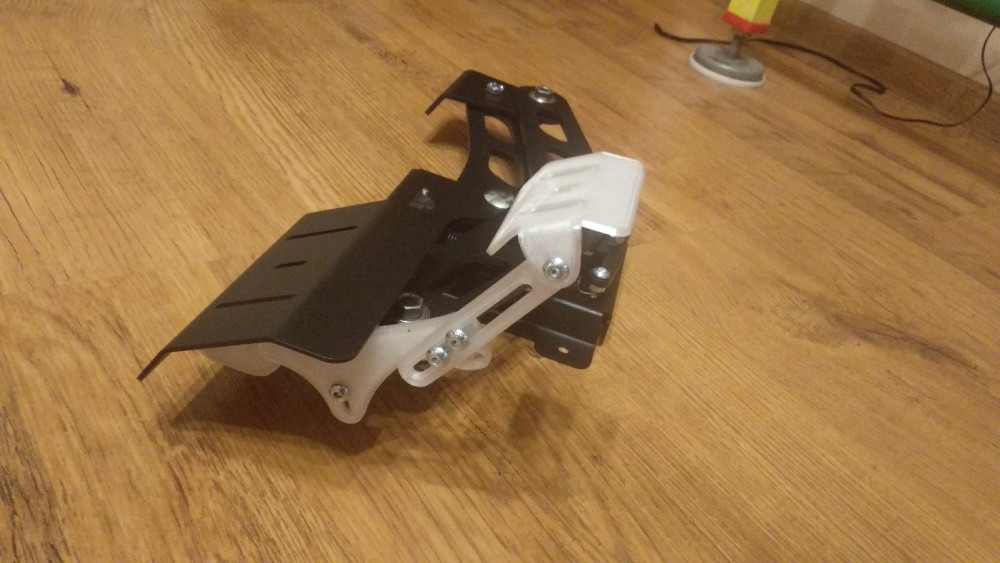

     Тормозная педалька в ненажатом положении:






     Полностью выжатый тормоз:






     Когда платформы для ног выставлены "широко", тормозной механизм выглядит так:

















     Максимальный угол поворота тормозной педальки - 20 градусов. Уменьшить можно, надев отрезки толстостенного шланга (например топливного) на ограничительные винты хода педали тормоза ( обозначены красными стрелочками). Надеваются отрезки шлага или на оба винта (минимальный ход педали тормоза), или на один винт (средний ход).






     На контроллерах также есть разводка для подключения тормозов, и, соответственно, разъемы. Контроллеры пока те же. В корпусе педалей есть отверстие под провод от тормозных датчиков к контроллеру.

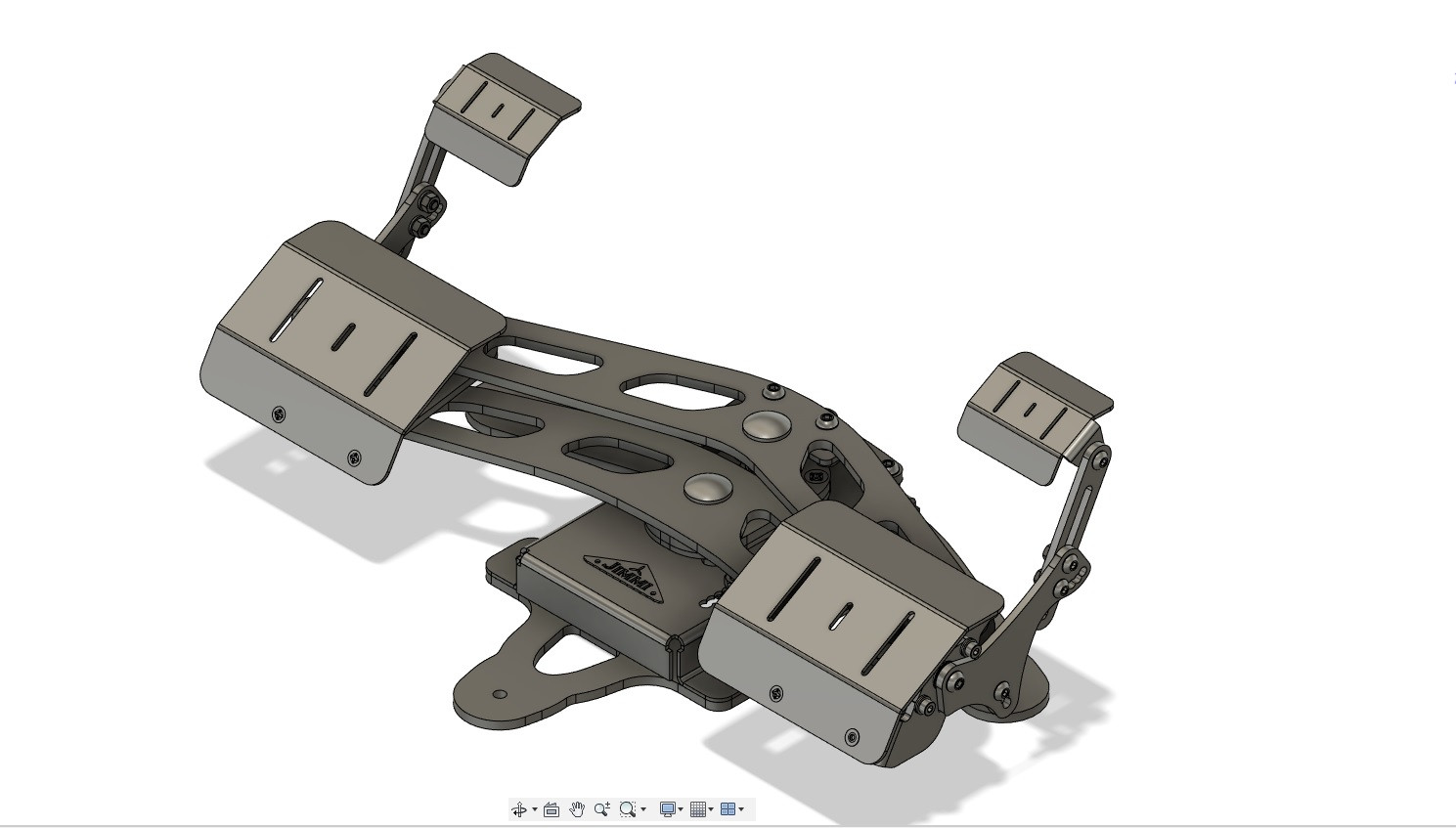

     Детали напечатаны прозрачным пластиком, поэтому немного бликуют на фото и имеют размытые края. Для наглядности выкладываю "теоретическую" картинку. Правая сторона здесь - "узкий" вариант платформ для ног, левая - "широкий":




  • Like 7
Link to post
Share on other sites
1 час назад, Gelmec сказал:

Что тут можно сказать, КРАСАВЧИК!:clapping:



"Мерси за комплиман!"



     Вообще, в работе нашего "творческого цеха" принимают участие двое: Евгений ( это я), и Денис ( Денис Альф). Поэтому Ваши слова я делю на двоих) Потому что без Дениса вероятность появления этого проекта была крайне низкой.

Edited by Ewgen737
  • Like 5
Link to post
Share on other sites
  • 1 month later...

Очень рисковое решение. Тонкая стенка из пластика на таком плече. Немного ногой задел и хрясь.... Педали все равно приходится перемещать при уборке, например и риск цепануть тормозным рычагом есть. ИМХО

Link to post
Share on other sites
10 минут назад, Candid сказал:

Очень рисковое решение. Тонкая стенка из пластика на таком плече. Немного ногой задел и хрясь.... Педали все равно приходится перемещать при уборке, например и риск цепануть тормозным рычагом есть. ИМХО

О каком пластике Вы говорите!? Это прототип который в доработке), а все будет с метала, я в этом уверен на 1000%;)

Edited by Gelmec
  • Like 1
Link to post
Share on other sites
3 часа назад, 2/SG2_RGrec сказал:

так и шо со стоимостью и заказом? куда обращаться??



Обращаться сюда). Если вопрос по одноосным педалям, то цена 9100 рублей, 3500 грн или 130 евро. Есть в наличии. Это стоимость без доставки. Доставку узнаю, если скажете, куда отправлять. Если по 3-х осным, то они почти на финишной стадии. По проекту иногда бывают задержки, связанные с нехваткой времени из-за основной работы. Был отчётный период за год, поэтому разработка тормозов была поставлена на паузу. Сейчас двигаемся дальше. Итак, про тормозные механизмы. То, что было напечатано пластиком - сугубо для проверки компоновки. Как монтируется механизм, как будет лежать ступня при управлении в полете и при торможении на земле. Компоновка выбрана. Второй шаг - теоретическая проверка прочности. И, в связи с этим, корректировка компоновки и конфигурации некоторых деталей. Сделано. На сегодняшний день идёт подготовка чертежей в резку и гибку. Весь тормозной механизм будет конечно же из металла.

 Дальше в планах - сборка без покраски, тестирование, внесение корректив по результатам тестирования, изготовление пробной партии, просчет стоимости тормозных блоков.

Link to post
Share on other sites
1 час назад, 2/SG2_RGrec сказал:

ждем 3-хостных,
но пока цена очень завышена. ИМХО.





Таки 3-осевые дешевле не планируются) Разве что Вам удастся навести железные аргументы в своей правоте)

Link to post
Share on other sites

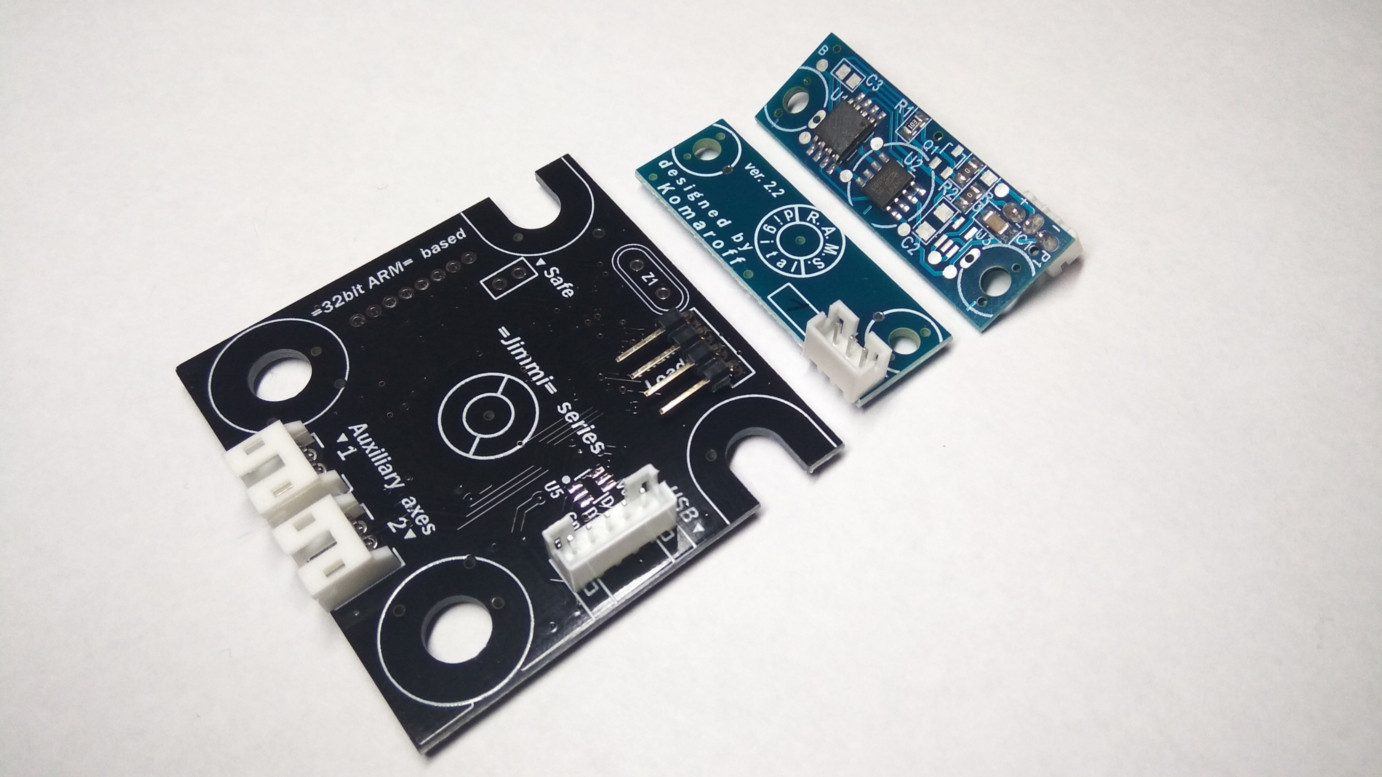

Анонс новой электроники. Плата контроллера с датчиком ( пока без распаянных элементов) и готовые тормозные датчики ( они же RAMS). Автор и исполнитель Vlad Komaroff. Готовую электронику ждём для тестирования в  ближайшие несколько недель.


Edited by Ewgen737
  • Like 1
Link to post
Share on other sites
1 час назад, zmeytee сказал:

Это цена за железо без электроники?



Это цена полностью собранных педалей с электроникой (цифровая на датчике TLE )

Link to post
Share on other sites

Небольшой отзыв о педалях. Брал другу в подарок без электроники, ставил свою, когда получил, захотел себе такие же) Педали шикарные, качество сборки отличное. Доставку пережили без повреждений, на будущее хотелось бы побольше пенопласта в упаковке) Ощущения - только положительные, крепкая и хорошо собранная вещь.

У меня были BRD-MS, сейчас летаю на T-Rudder от ВКБ. По сравнению с BRD педали ниже, намного комфортнее в использовании с офисным креслом, я бы даже сказал, наравне с T-Rudder в связи с очень низким расположением площадок для ног.

Ноги фактически стоят на педалях, прижимая их к полу, поэтому вкупе с оптимально подобранной пружиной при даче ноги никуда не уезжаешь. В T-Rudder основной минус - очень узкие, эти педали по размерам соизмеримы с BRD. Только при ударе об упор педали чуть сдвигаются, но не критично. Движение очень плавное, страгивания нет и в помине.

Подводя итоги - рекомендую. Шикарные педали за свою цену. Выйдут трехосные - всерьез задумаюсь о смене своих T-Rudder на трехосную версию)

Edited by FurryTaco
  • Like 2
  • Thanks 2
Link to post
Share on other sites
3 часа назад, FurryTaco сказал:

Небольшой отзыв о педалях.

Спасибо большое Вам за отзыв! По поводу упаковки учту.

Педали из Киева в Москву шли 2 недели. Стоимость доставки с упаковкой  получилась 670 гривен (на сегодня это 1900 рублей). Отправлял через Укрпочту. В дальнейшем планирую паковать сам.

Edited by Ewgen737
  • Upvote 1
Link to post
Share on other sites
  • 3 weeks later...

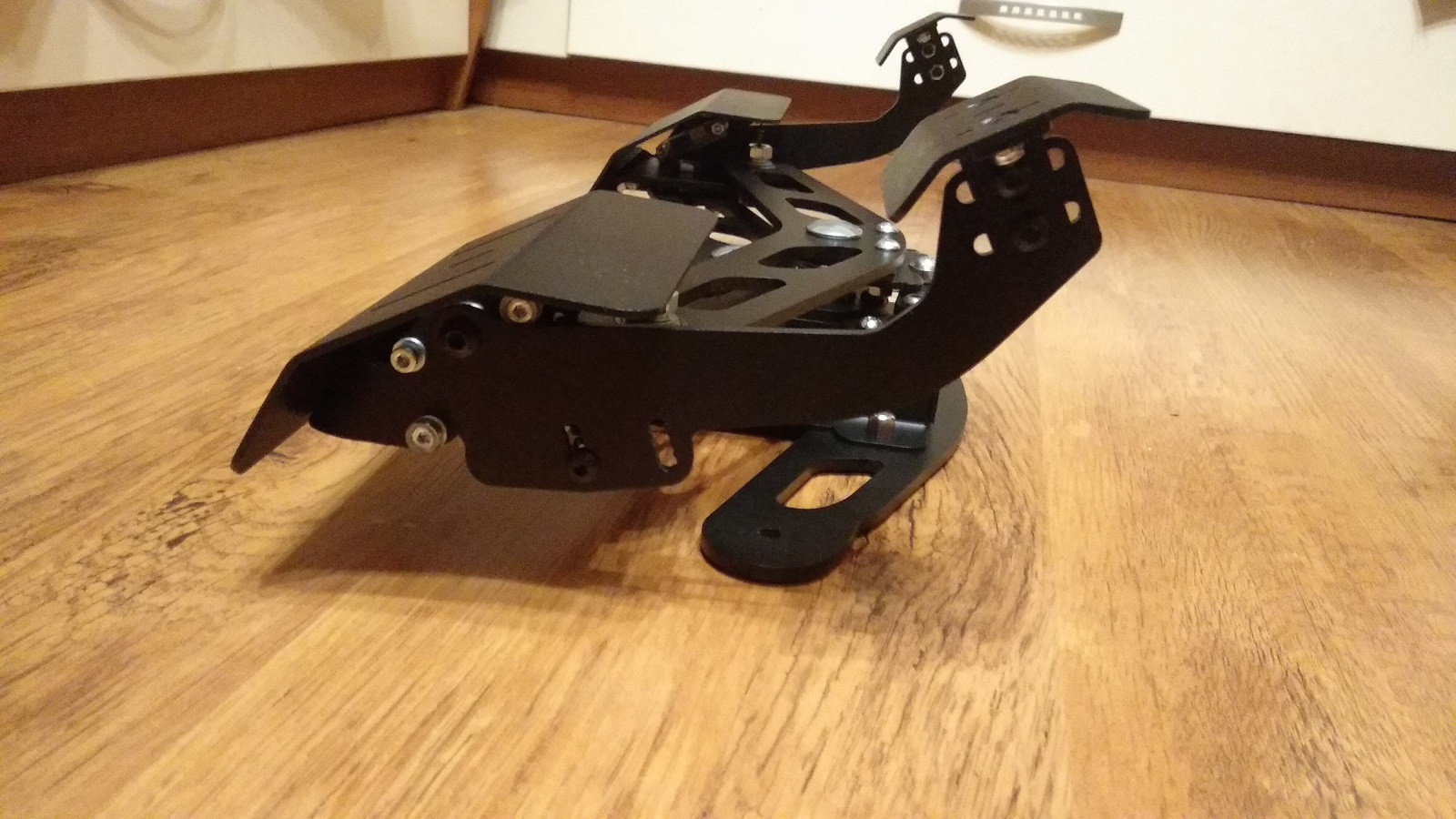

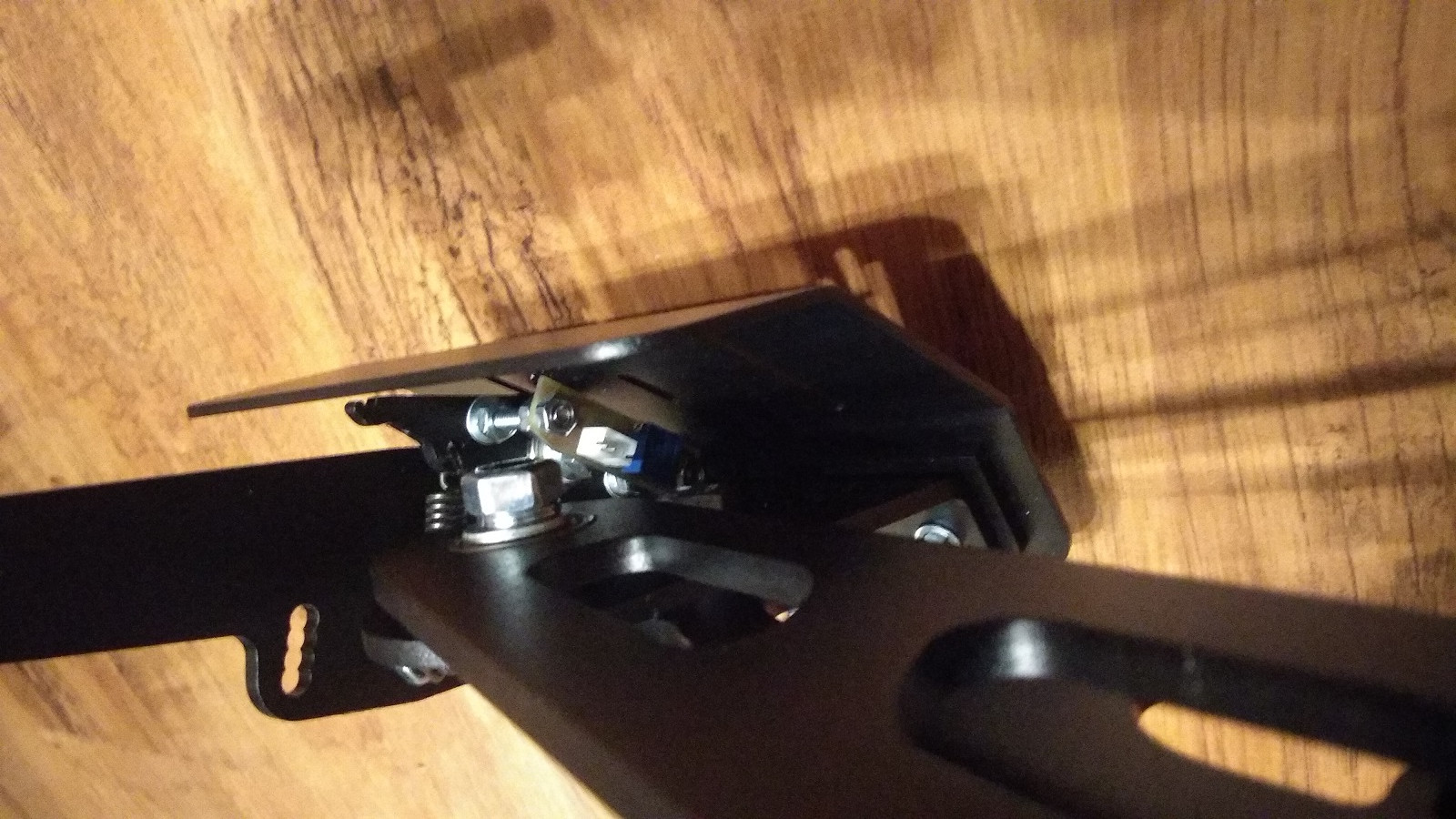

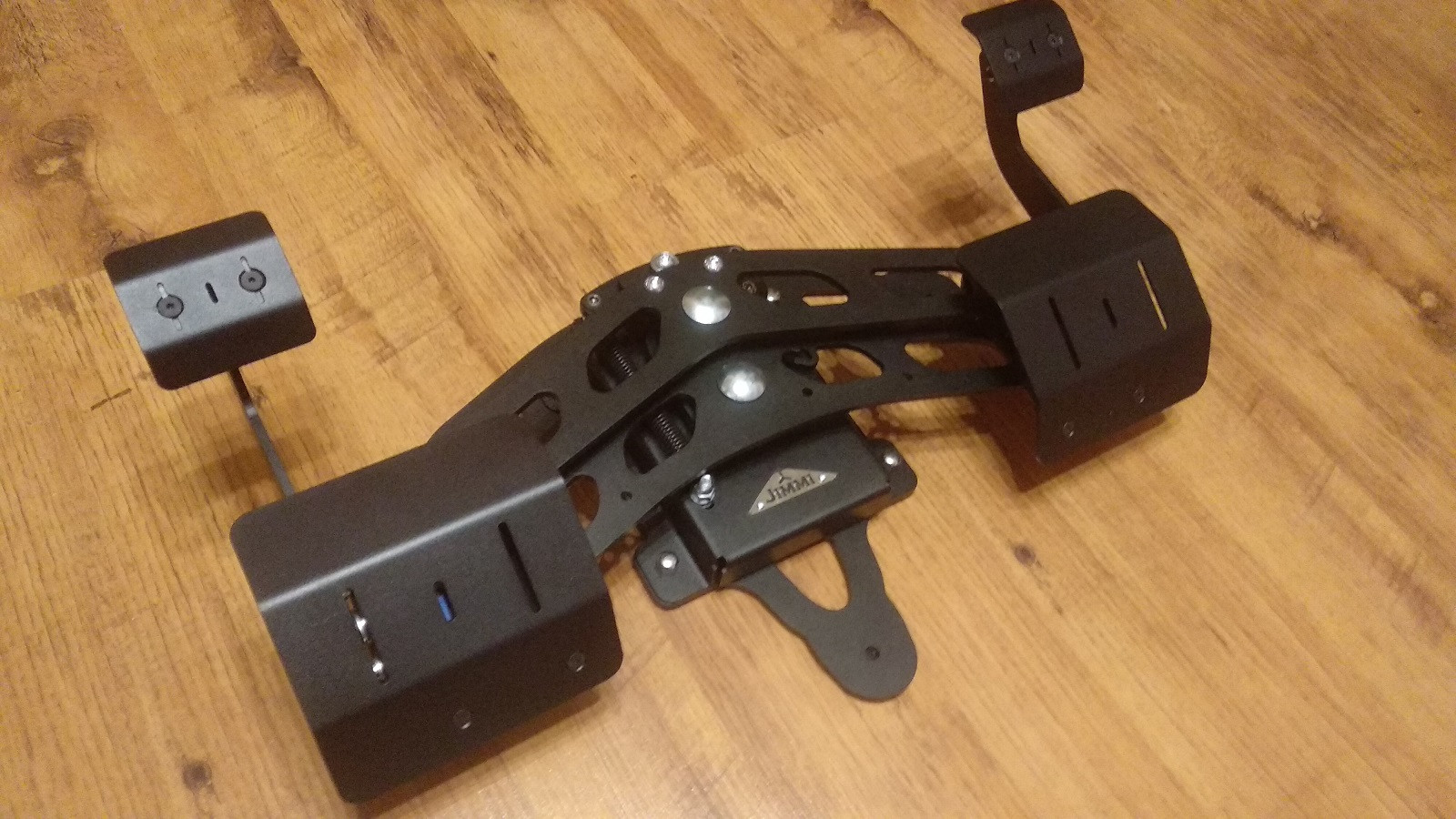

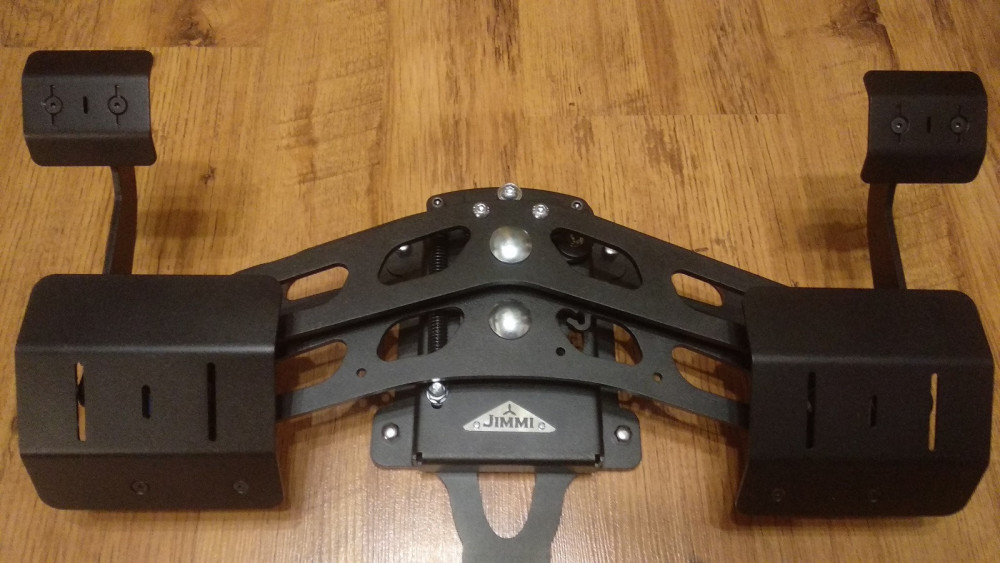

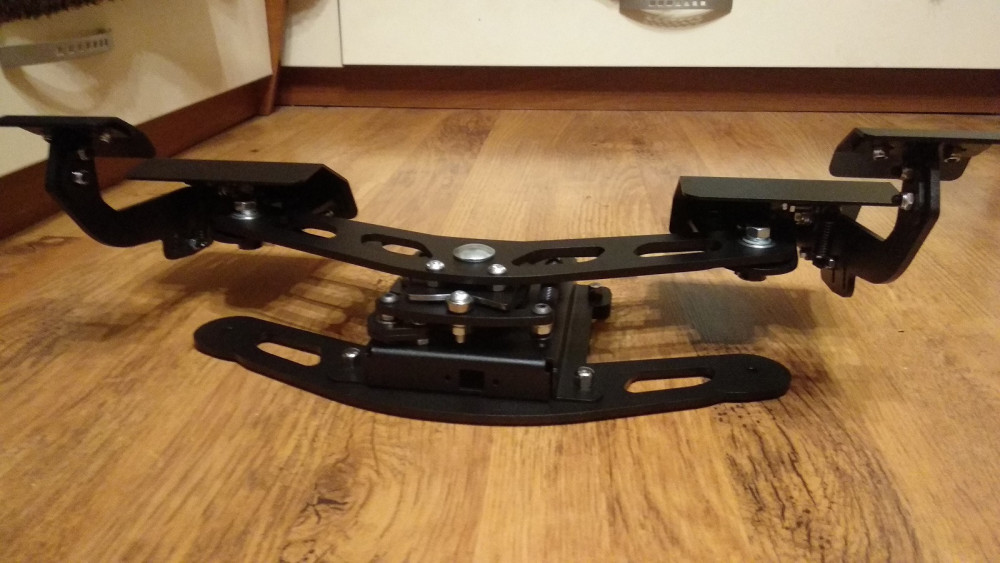

     Наконец-то материализовались тормозные блоки😀 Также слегка доработалась конструкция самих педалей под проводку от тормозных датчиков к контроллеру. Из электроники установлены только тормозные датчики. Для примерки. Вся конструкция скомпоновалась замечательно. Прочности конструкции тормозных блоков - с запасом ( чтобы особо горячие пилоты не позаворачивали их в процессе экстренного торможения 🙂)








Синее проглядывается в левой платформе для ног - это елемент на платке тормозного датчика.












На виде справа под левой платформой для ноги видна платка с тормозным датчиком:






Датчик тормоза более крупным планом:

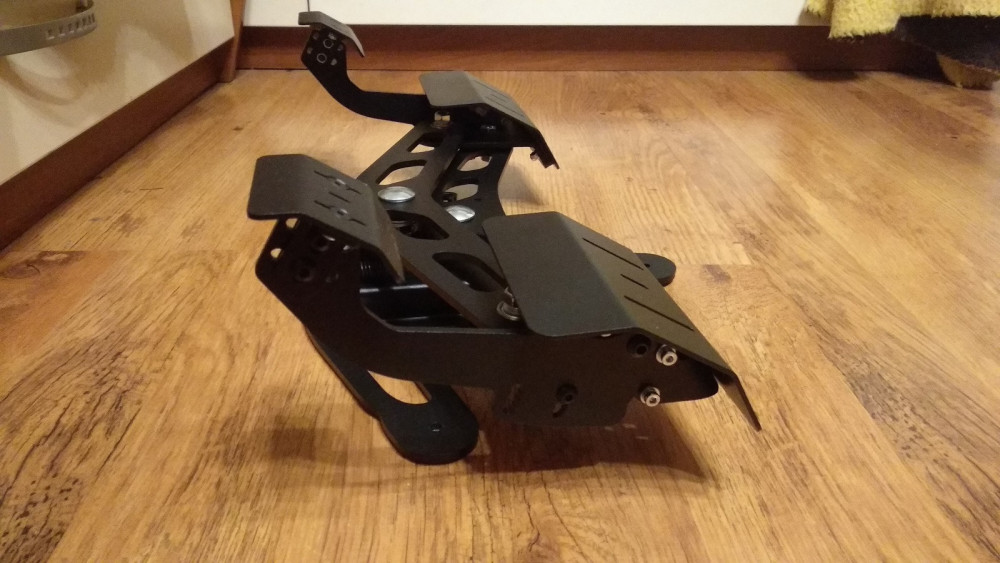

Вид снизу:

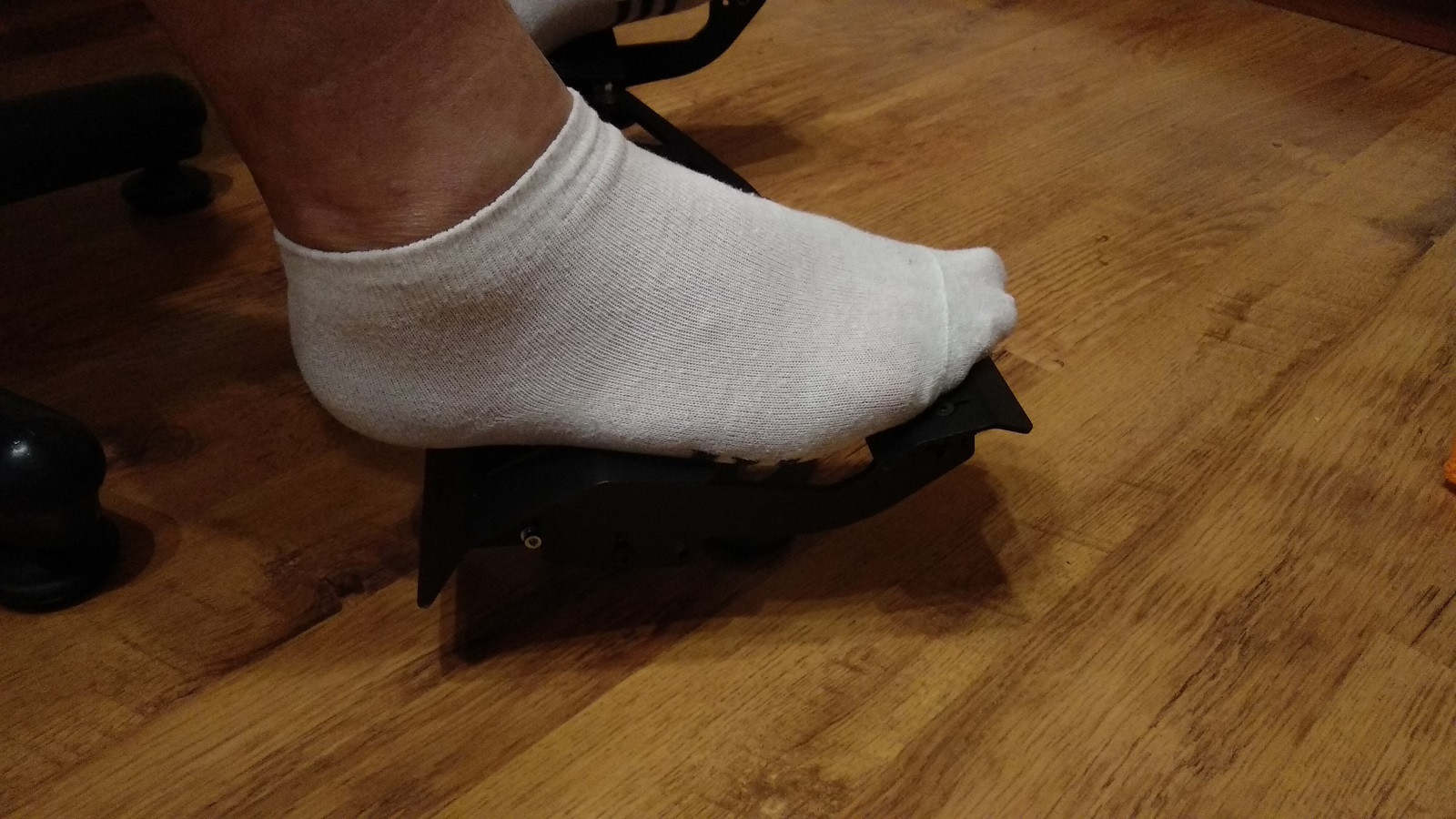

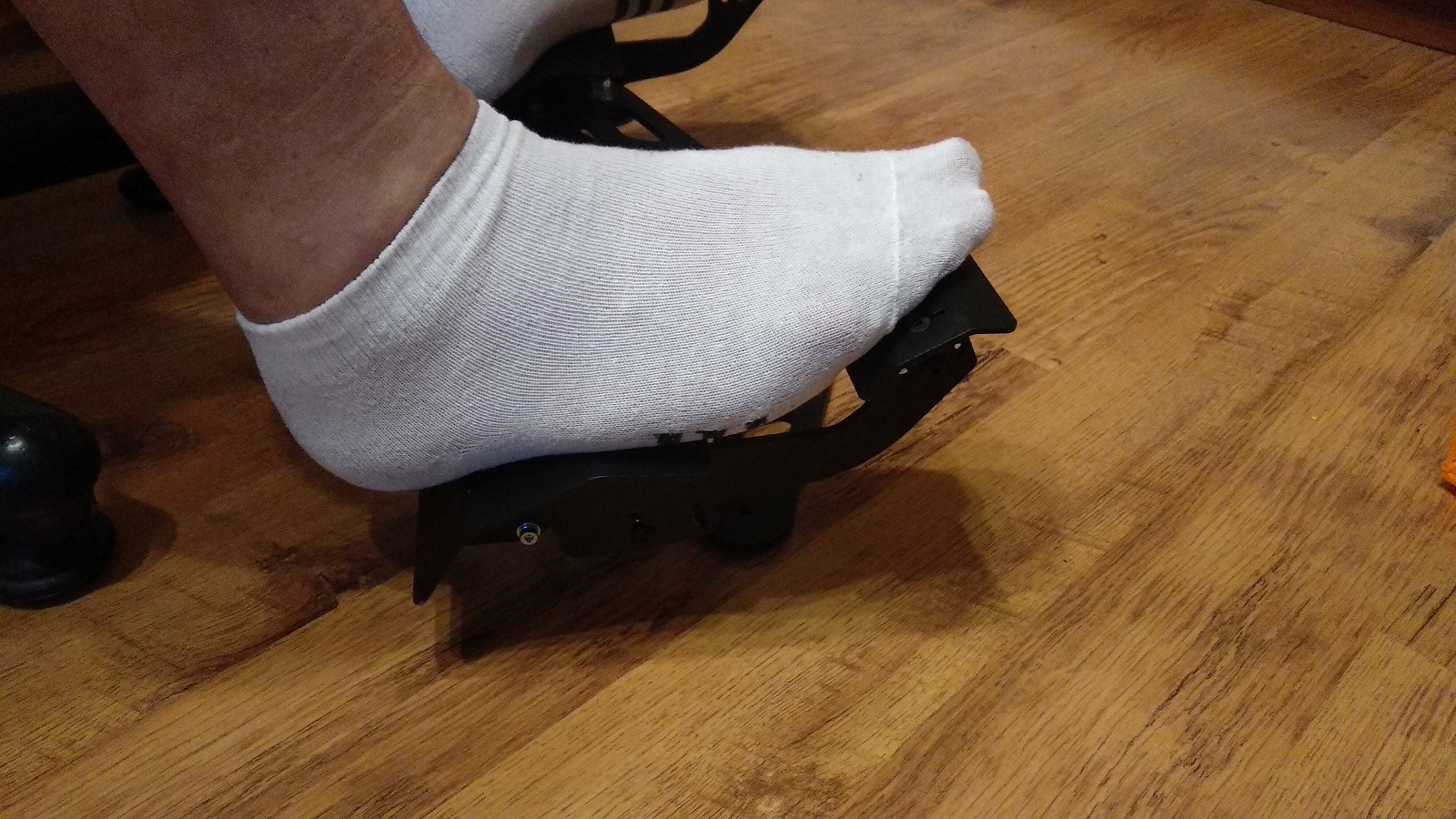

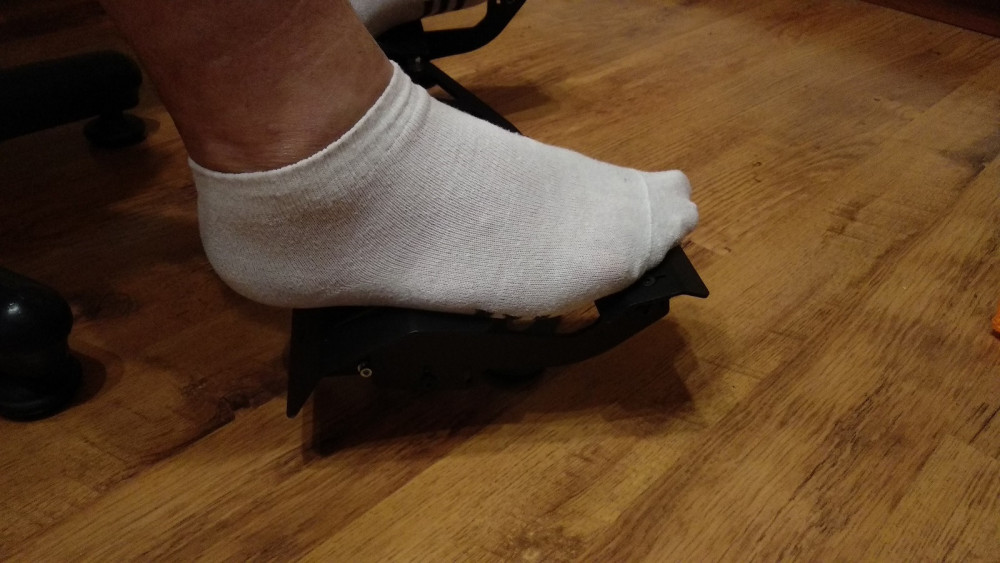

Так выглядит нога 43 размера на педалях

 Тормоз не нажат :



Полностью выжат:




Продолжение следует...



Edited by Ewgen737
  • Like 7
  • Upvote 1
Link to post
Share on other sites
1 час назад, Toxin сказал:

Год пользуюсь, педали просто шикарны!!! Приобрету себе ещё версию с тормозом!!!

Спасибо за хорошие слова!!!Буду рад Вас видеть снова!!!

  • Like 1
Link to post
Share on other sites

Надо добавить пару регулировок в тормозной механизм. И по итогу просчета резки и гибки напишу цену. Очень хочу это сделать в ближайшее время (надеюсь, что на этой неделе)





По сути тормозные блоки готовы. И проектировал их я с учетом высоты своего кресла. Поэтому для меня они комфортны и удобны. А если сесть пониже, то положение ступней меняется, пальцы ног перемещаются повыше, и нажимать на тормозные педальки неудобно. Для корректировки этого неудобства и будет реализована регулировка. Вторым вопросом была пружина педальки тормозного механизма. Пружина подобрана, и надо подкорректировать нижнюю точку подцепа пружины для возможности изменения усилия при нажатии на тормоз (будет 2 варианта)





Link to post
Share on other sites

Так же отмечусь, очень жду ваши 3х-осевые педали 😏
Уже на низком старте, готов приехать и забрать лично)

Link to post
Share on other sites
  • BlackSix changed the title to Продам новые одно- и трехосные педали новой торговой марки "Jimmi".
