Программирование джойстиков от VKB

[Von_Virus]

27 минут назад, Alex_Oz сказал:

Спасибо, сделал дубль 1.98.2(2) - можно пробовать.

Относительно 1.98.1 - изменений нет, билд контрольный ( добавлена прошивка для  F14 stick)

Все работает, спасибо.

[inbeat777]

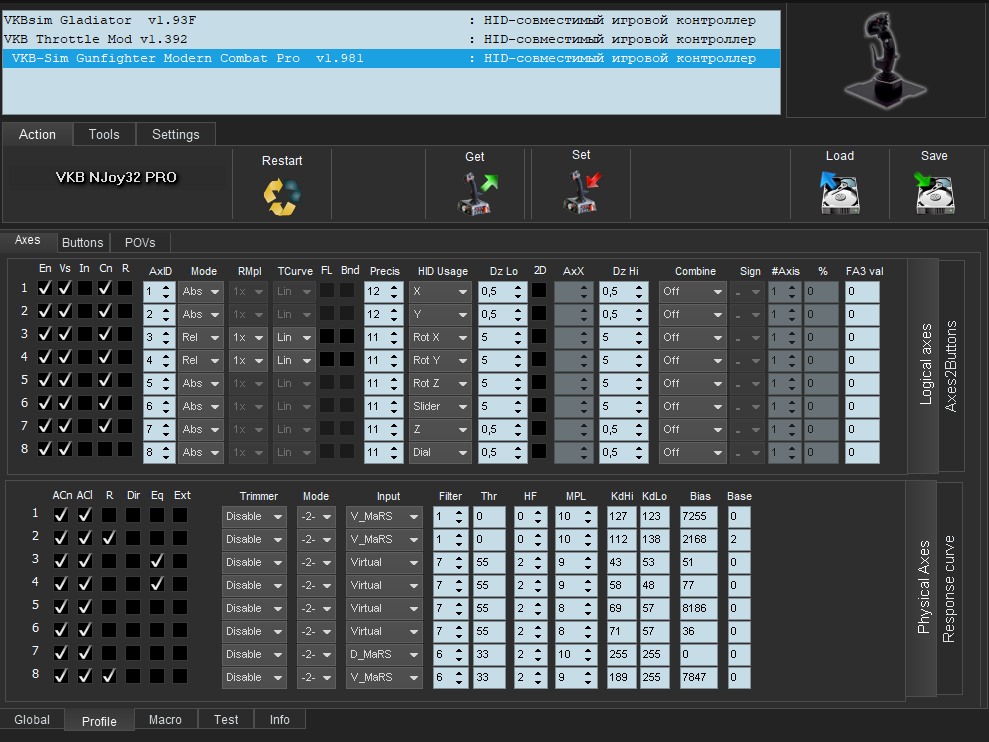

Настраивал относительные оси на верхней хатки для триммеров. Не получается настроить нормально, при отклонении одной оси, немного двигается другая. Игрался с мертвыми зонами и тд. Какие настройки, если есть, нужны, чтобы при отклонении одной оси, вторая была бы неподвижна?

[Alex_Oz]

И DZ_LO  25% не помогает?

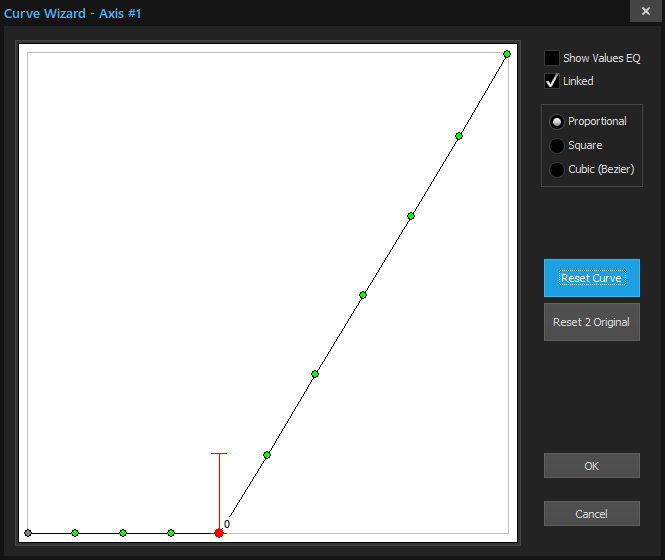

Больше 25% зону нечувствительности можно только с помощью кривых получить

[inbeat777]

В итоге так настроил, вроде нормально с хаткой. Может где то есть ошибки в параметрах, много что поменял шаловливыми ручонками?)

[-DED-Ron]

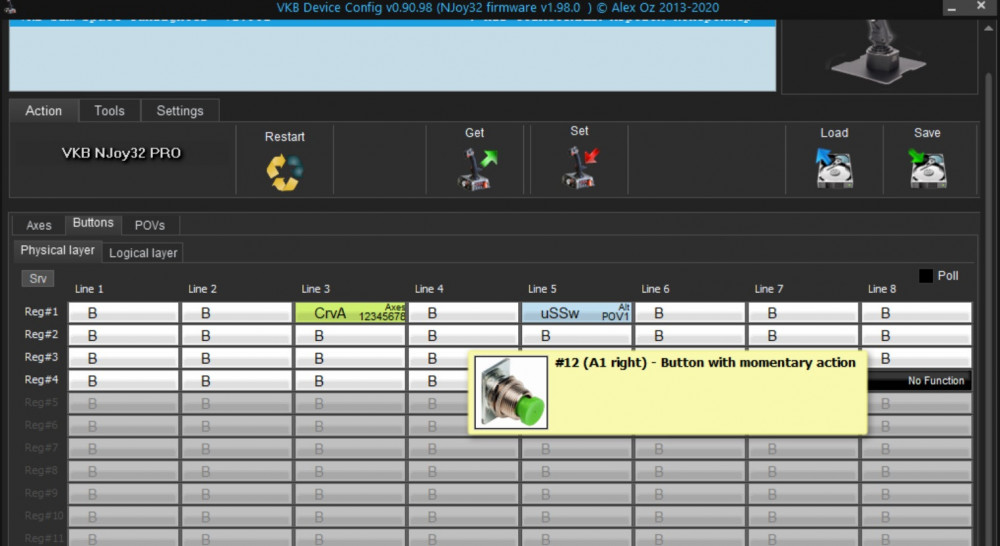

А чем не устраивает этот стик в режиме 4way,  как HAT? Причем, в постоянном (always) режиме без uSSw Switch?

[inbeat777]

Вот не знал тогда про постоянный режим, в соседней игре при удержании не триммеровался самолет). Первый джойстик такого уровня, только разбираюсь. Спасибо большое ВКБ за такой качественный продукт!

Изменено 21 января 2020 пользователем inbeat777

[Alex_Oz]

VKBDevCfg-C_v0.90.98 / fw v1_98_3



В AUX Axes добавлена  функция SWITCH 0:



В отличие от SWITCH - неактивная логическая ось блокируется в 0. ( SWITCH останавливает неактивную ось в  положении при переключении)

Alternate action -фиксация, обратное переключение - при повторном нажатии.

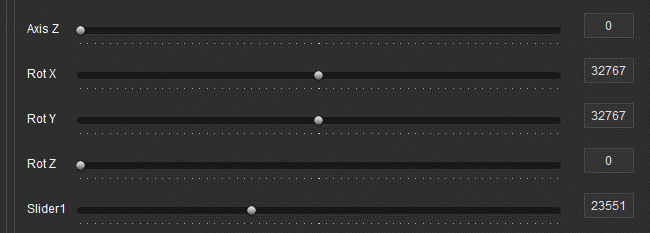

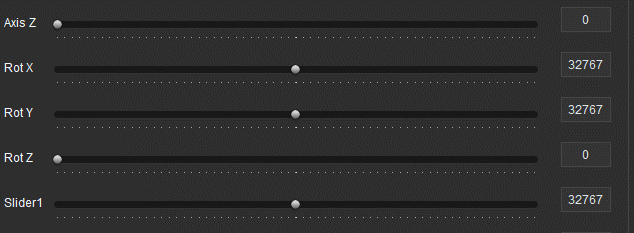

На примере Гладиатора - с помощью SWITCH 0 можно организовать двухосевой тратл для космосимов ( разгон-торможение разными осями)

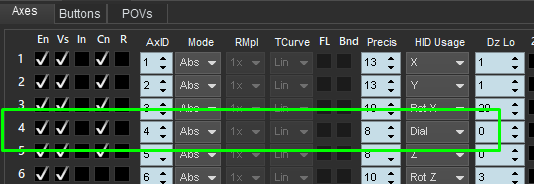

для этого надо сделать активной 4-ю ось ( она будет мапится к ведущей 5-й)

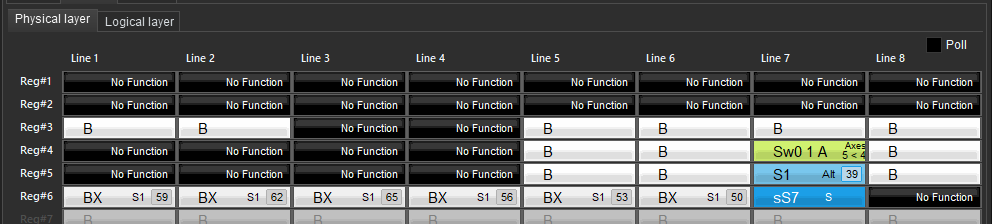

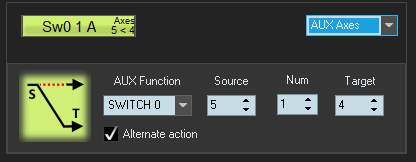

И назначить SWITCH 0 на кнопку (настройки функции см. выше):

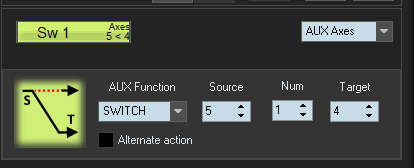

Кстати с помощью просто SWITCH можно организовать управление одним рычагом двумя осями - например шагом винта(рпо)/створками радиатора и т.п/ (cвои нюансы в таком управлении, конечно же, есть):



В таком случае Alternate action  следует отключить - удобней регулировать второй канал, удерживая кнопку.





PS Максимальное количество осей (Num) для ремаппинга в AUX Axes уменьшено до 2-х.



Изменено 23 января 2020 пользователем Alex_Oz

[zverochert]

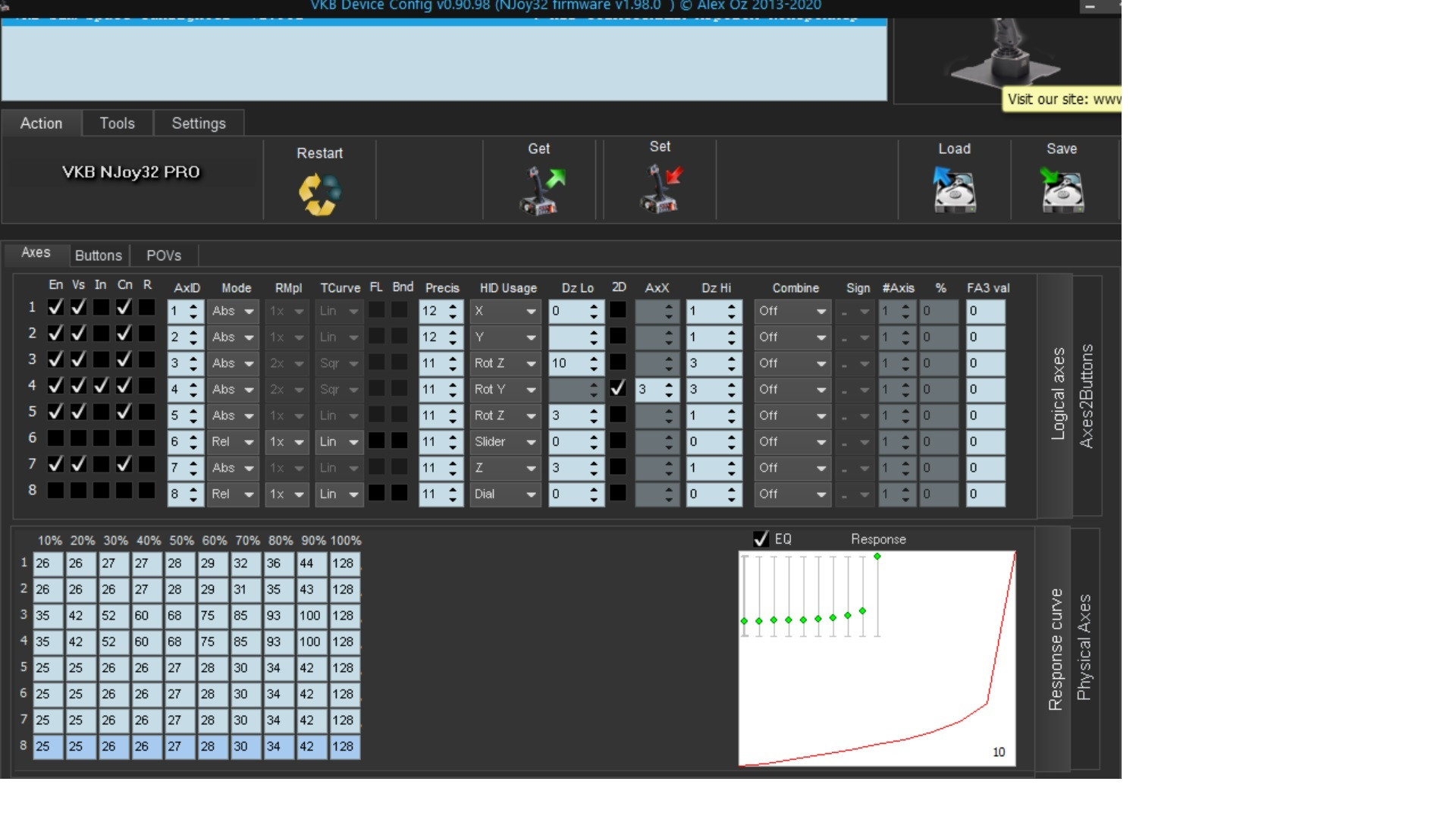

Не могу настроить динамические кривые. Раньше это уже делал. Теперь с приездом третьего ганфайтера и двух космосим обновил прошивку на старом ГФ до 1,983. На новом ГФ3 прошивку трогать не стал.

Назначил кнопку под мизинец как Сurves_A. После нескольких неудачных попыток, на всякий случай указал ей все 8 осей, чтоб наверняка. Опять же, чтоб наверняка, назначил всем осям некоторые кривые. Нажал Set. По нажатию кнопки с откликом осей ничего не происходит, но кнопка назначена на кривые, как стандартная кнопка уже не работает. Подскажите пожалуйста, что я делаю не так?

Кстати, в чем разница между прошивками SCG_v1 и SCG_L_v1?

Скрытый текст



Изменено 25 января 2020 пользователем zverochert

[-DED-Ron]

В Common активировать галку  FA и получишь результат. Разница в ручках (одна левая) и в шинном адресе.

[Iguz]

Приветствую! Подскажите пожалуйста: новая "черная коробка" может потянуть на себе 7 осей, + ручку по новому протоколу подключения, плюс две платы регистров и все это через стандартные порты на корпусе?

[Alex_Oz]

К BB MK2 напрямую ни регистры, ни доп.оси подключить нельзя - есть только три шинных порта и три входа для D-Mars.

Все подключения только  через железный BUS (либо через Z-Link).



Таков путь. ¯\_(ツ)_/¯

[Iguz]

02.02.2020 в 23:40, Alex_Oz сказал:

К BB MK2 напрямую ни регистры, ни доп.оси подключить нельзя - есть только три шинных порта и три входа для D-Mars.

Все подключения только  через железный BUS (либо через Z-Link).



Таков путь. ¯\_(ツ)_/¯

Одним словом для самоделки без шаманства его нельзя использовать? ((

[uiv]

Нет, нельзя.

Новый Блэкбокс - это шинный контроллер.  Вся его вычислительная мощность идет на получение данных от подключенных устройств, обработку данных и  отправку по USB. Не стоит тратить его вычислительные ресурсы на обработку сенсоров и кнопок. Получением сырых данных занимаются подчиненные контроллеры.

Когда появится время, мы подумаем чтобы выпустить спецконтроллер, который обрабатывает 128 кнопок и 8 осей и подключается к BUS блэкбокса. У нас осталось несколько сотен контроллеров от "рыжих" Блэкбоксов предыдущего поколения. Если есть необходимость в самоделке - обращайтесь на sales@vkb-sim.pro

[D959]

Подскажите, к Gladiator MkII с ручкой Космосимой,  возможно будет подключить напрямую к джою, педали от руля ritmix vulcan w100, будут работать в одной оси?

[Alex_Oz]

Он у Вас есть? Хорошо бы убедится что там Марсы (теоретически - да).

Но 100% гарантии, что Марсы заведутся - нет. Шансы  повыше чем от Viper - датчики в Vulcan-е там более поздние.

Изменено 6 февраля 2020 пользователем Alex_Oz

[D959]

Нет, хочу купить ради педалей. вот и спросил.

[huligan]

06.02.2020 в 23:00, Alex_Oz сказал:

Хорошо бы убедится что там Марсы

там МАРСы. Вот-

Скрытый текст

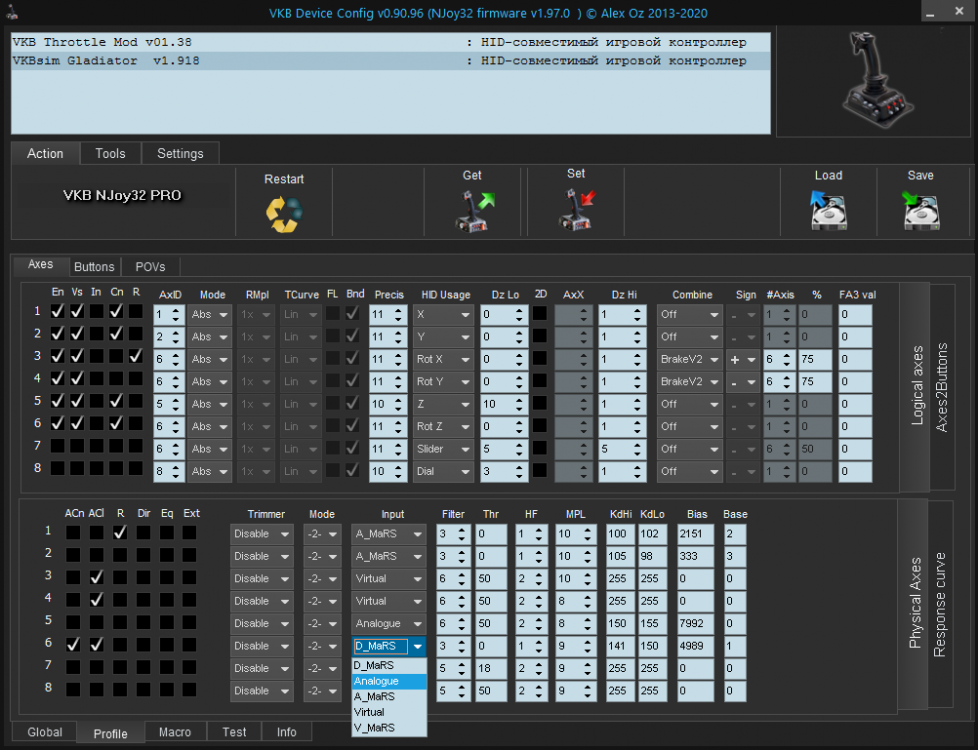

а какая разница то?Там же можно выбрать просто аналог или Virtual

у меня там правда марс из кобры

Изменено 8 февраля 2020 пользователем huligan

[Alex_Oz]

Выбрать-то можно, но сохранить такую настройку не получится - контроллер сочтёт её явной ошибкой. Таки это не свободно конфигурируемый контроллер общего назначения.

[Vumpel18]

28 минут назад, huligan сказал:

там МАРСы. Вот-

  Показать содержимое



а какая разница то?Там же можно выбрать просто аналог или Virtual

у меня там правда марс из кобры

В прошивках для Gladiator 6-я, 7-я и 8-я оси прибиты гвоздями.

[huligan]

2 часа назад, Vumpel18 сказал:

6-я, 7-я и 8-я оси прибиты гвоздями.

т.е. выбрать там вместо марса аналог или виртуал ось нельзя?

[Vumpel18]

Только что, huligan сказал:

т.е. выбрать там вместо марса аналог или виртуал ось нельзя?

Да. Нельзя.

[Alex_Oz]

   VKBDevCfg-C_v0.91.10 / v1_98_8(8) NG



Помимо основных событий для индикации ( которые находятся в базовых параметрах, 32 события)



Добавлены (вернее включены в работу)  дополнительные (которые 'живут" индивидуально в профилях,  20 событий на каждый профиль) :



Для понимания взаимодействия Profile - событий  с основными( из Global) - достаточно представить их как продолжение основных.



Это означает более высокий приоритет у Profile -событий  - т.е. есть возможность перекрытия основных (например, если при старте определенного профиля вы хотите чтобы системный светодиод поменял цвет). Базовое событие при этом останется на своем месте - его не требуется выключать или удалять.

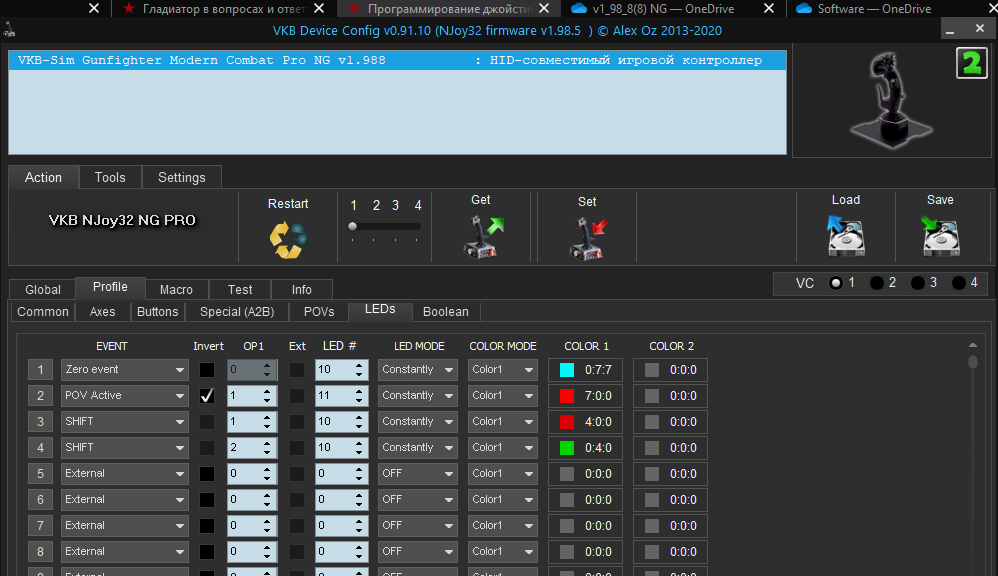

В примере показаны добавление специфичных событий для ручки SCG ( в MULTIDEVICE - прошивке, профиль #2).



Для простых случаев (1 девайс =1 профиль) как минимум это дает увеличение числа внешних светодиодов для индикации событий (до 52 событий).



Для MULTIDEVICE автоматом всегда будет окно выбора при чтении/сохранении параметров



Для остальных прошивок NG это окно можно получить нажав CTRL+Get/Set







Изменено 11 февраля 2020 пользователем Alex_Oz

[Alex_Oz]

Дополнительная информация по прошивке MULTIDEVICE v1_98_8(8) NG:

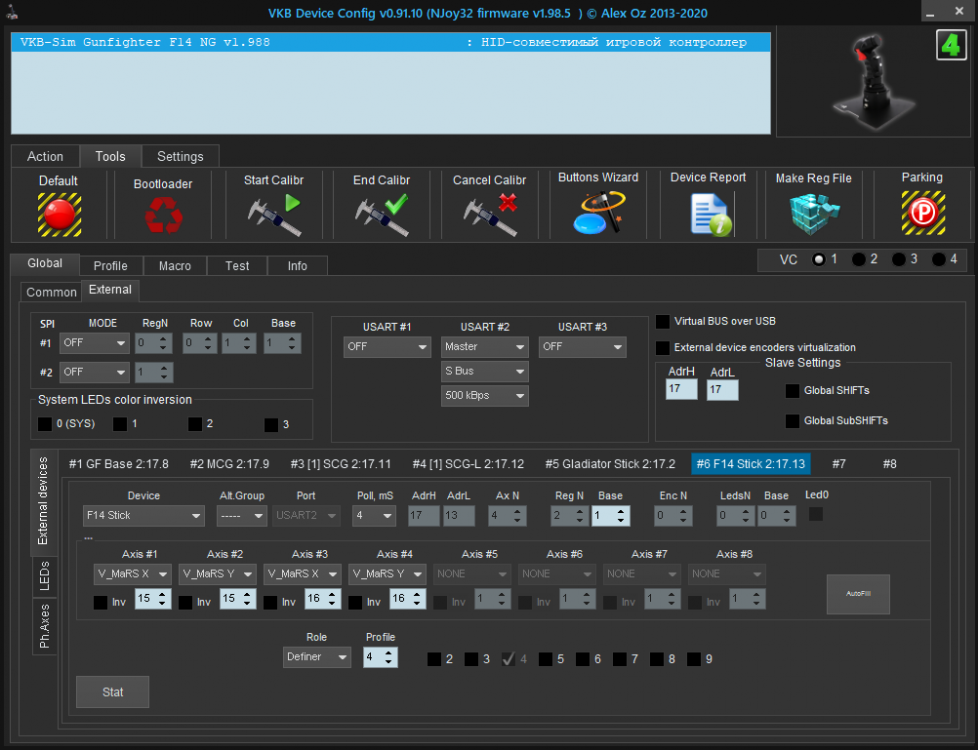

1. Добавлена в External Devices ручка F14 в качестве дефайнера



2. Добавлены непосредственно в прошивку дополнительные дефолтовые профили для Space GF (SCG) - #2,  Vintage GF(KG12) - #3 и GF F14 - #4 ( помимо основного для GF ModernCombat (MCG)- #1) - теперь 4 джойстика "в одном флаконе".



Если у вас на этих позициях были прописаны другие профили - может понадобится прописать их в принудительном порядке :

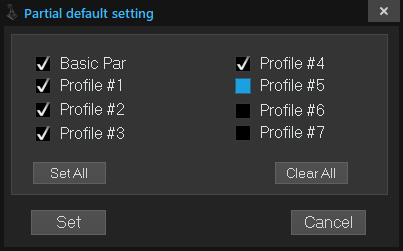

   <<Это окно появится при нажатии на кнопку

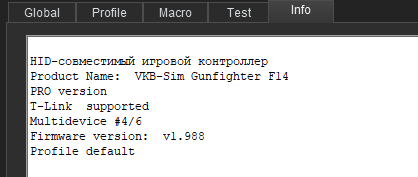

3. На вкладку Info добавлена информация по текущему устройству MULTIDEVICE

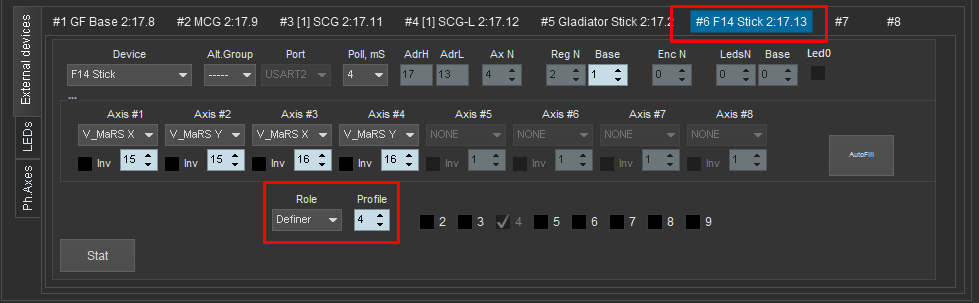

#4/6 означает подключение 4-го профиля в качестве дефайнера контроллера ( GF F14 )  и #6 External Device



Профили для всех устройств примерные и могут не совпадать со штатнымими профилями одиночных джойстиков.

Изменено 13 февраля 2020 пользователем Alex_Oz

[Horus]

Fat Black Mamba Mk.II + MCG Pro  VKBDevCfg-C_v0.91.11

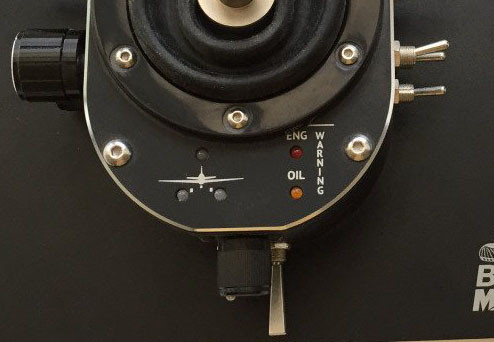

Не работают два светодиода ENG и OIL - на изменение настроек не реагируют.
Проверено на прошивках v1_98_7; v1_98_6; v1_97_7  - не работает.
Работает на v1_96_7

Изменено 17 февраля 2020 пользователем Horus

[Alex_Oz]

v1_98_7 - все мамбы обнови , смотрите.

[Horus]

18.02.2020 в 10:14, Alex_Oz сказал:

v1_98_7 - все мамбы обнови , смотрите.



Жёлтый OIL заработал, красный ENG не работает.

[uiv]

Насколько я помню, у Мамбы OIL и ENG считаются как один двухцветный светодиод. Т.е. имеют одинаковый номер.

[Alex_Oz]

Так и есть, по настройкам - это один "двухцветный" светодиод #4, но его можно включить на оба цвета сразу.

Изменено 19 февраля 2020 пользователем Alex_Oz

[Horus]

30 минут назад, Alex_Oz сказал:

Так и есть, по настройкам - это один "двухцветный" светодиод #4, но его можно включить на оба цвета сразу.



Настройки Color1 и Color2 работают, но перепутаны местами. Color1/2 и Color2/1 работают. При настройке Color1+2 работает только жёлтый светодиод.

[Alex_Oz]

Добавил системную инверсию цвета на #4 LED



Изменено 19 февраля 2020 пользователем Alex_Oz

[Horus]

23 часа назад, Alex_Oz сказал:

Добавил системную инверсию цвета на #4 LED



VKBDevCfg-C_v0.91.12 _MambaFat_MCG_Pro_v1_98_7

Светодиод #4 Опция:
Color1 - горит жёлтый (должен гореть красный) System LEDs color inversion меняет светодиод
Color2 - горит красный (должен гореть жёлтый) System LEDs color inversion меняет светодиод
Color1+2 - горит жёлтый (должен гореть красный и жёлтый - раньше так было) На включение System LEDs color inversion не реагирует.

[Alex_Oz]

Спасибо, поправил! (v1_98_8)

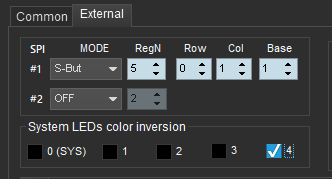

Дефолты  по цветам прежние,  используйте System LEDs color inversion

[2./SG2_Semyon-]

Здравствуйте.

Есть плата на базе atmega8a, заменяющая два сдвиговых регистра CD4021. Но у них резистор подтяжки находится в микросхеме и подключен к плюсу питания. Я прошивку не писал, а взял готовую у  Kreml. Естественно при подключению к контроллеру линии от этих регистров отображаются постоянно включёнными. Я не нашёл в конфигураторе как инвертировать логику срабатывания таких кнопок. В конфигураторе есть возможность настроить кнопки, тумблеры и энкодеры подключенные к такой плате? Или только сдвиговые регистры CD4021 можно использовать.

CD4021 нужно заказывать и ждать, а atmega8a на каждом углу продают. Поэтому возник такой вопрос.

[huligan]

13 минут назад, semenovkr сказал:

заменяющая два сдвиговых регистра CD4021

а как вы подключаете это к контроллеру NJOY32 от вкб?Из конфига скрин бы тоже не помешал

Изменено 28 февраля 2020 пользователем huligan

[MaziLLa]

В посте Алекса  за 19 число, меняем значение в кладке External

Изменено 28 февраля 2020 пользователем MaziLLa

[Vumpel18]

43 минуты назад, semenovkr сказал:

Здравствуйте.

Есть плата на базе atmega8a, заменяющая два сдвиговых регистра CD4021. Но у них резистор подтяжки находится в микросхеме и подключен к плюсу питания. Я прошивку не писал, а взял готовую у  Kreml. Естественно при подключению к контроллеру линии от этих регистров отображаются постоянно включёнными. Я не нашёл в конфигураторе как инвертировать логику срабатывания таких кнопок. В конфигураторе есть возможность настроить кнопки, тумблеры и энкодеры подключенные к такой плате? Или только сдвиговые регистры CD4021 можно использовать.

CD4021 нужно заказывать и ждать, а atmega8a на каждом углу продают. Поэтому возник такой вопрос.

Речь об электронике  от  Krem и конфигуратор от VKB не имеет никакого к этому отношения т.к. разные разработчики.

Вам необходимо обратиться к разработчику.

Скрытый текст

Для правильной работы плат на базе atmega8a в программе конфигураторе от Kreml есть закрытые настройки контроллера, где и нужно делать соответствующие настройки.

Скрытый текст

Бесплатный сыр бывает только в мышеловке.



4 минуты назад, MaziLLa сказал:

В посте Алекса  за 19 число, меняем значение в кладке External

Глупая затея.





Изменено 28 февраля 2020 пользователем Vumpel18

[2./SG2_Semyon-]

10 минут назад, Vumpel18 сказал:

Речь об электронике  от  Krem и конфигуратор от VKB не имеет никакого к этому отношения т.к. разные разработчики.

Вам необходимо обратиться к разработчику.

Дело в том, что записав соответствующую прошивку в микросхему она превращается в сдвиговый регистр. И ничего в конфигураторе для этой платы настраивать не надо! На бесплатный сыр я не рассчитывал. Нет функции инвертирования работы логики кнопок на физическом уровне, значит нет. Закажу в Китае CD4021 и всё! За спрос не бьют в нос?

38 минут назад, huligan сказал:

а как вы подключаете это к контроллеру NJOY32 от вкб?Из конфига скрин бы тоже не помешал

Как обычную плату расширения со сдвиговыми регистрами.

13 минут назад, MaziLLa сказал:

В посте Алекса  за 19 число, меняем значение в кладке External

Спасибо. Почитаю внимательно.

Изменено 28 февраля 2020 пользователем semenovkr

[Vumpel18]

2 минуты назад, semenovkr сказал:

 Нет функции инвертирования логики кнопок на физическом уровне, значит нет.

Если Вам известна и понятна функция РЕЖИМ РАБОТЫ контроллера Kreml, тогда Вы на правильном пути.

[MaziLLa]

Адресовано было Хулигану)))

[Alex_Oz]

OK, надо подумать.
