Программирование джойстиков от VKB

[aero4000]

Попробовал вертолетный триммер FA0 на поршневых самолетах. Это, ребята, чит какой-то! Особенно на такой машине, как P-47D из мира DCS. Этот аэроплан очень сильно раскорячивает по всем осям при смене режима полета, замучаешься триммировать и тангаж и крен и рыскание. А тут одна кнопочка. Да настроек столько, что нет ни в одном симуляторе вертолета, чтоб работало плавно и незаметно.

Захотелось NJoy вертолетным триммером заменить триммер Апача, так как настройки штатные там скудны, в сравнении, честно говоря. В связи с чем думаю, как сделать максимально изящно так, чтобы при зажатии кнопки само нажатие логической кнопкой тоже передавалось, при этом чтобы заморозка осей и возврат в центр начинались бы после отпускания кнопки триммирования. Такова особенность самого вертолета. Без булевых не обойтись? Дайте, плиз, направление, если есть идеи.

[dinosmike]

5 часов назад, Alex_Oz сказал:



Спасибо огромное, теперь все заработало как надо!

[aero4000]

5 часов назад, aero4000 сказал:

Такова особенность самого вертолета. Без булевых не обойтись?

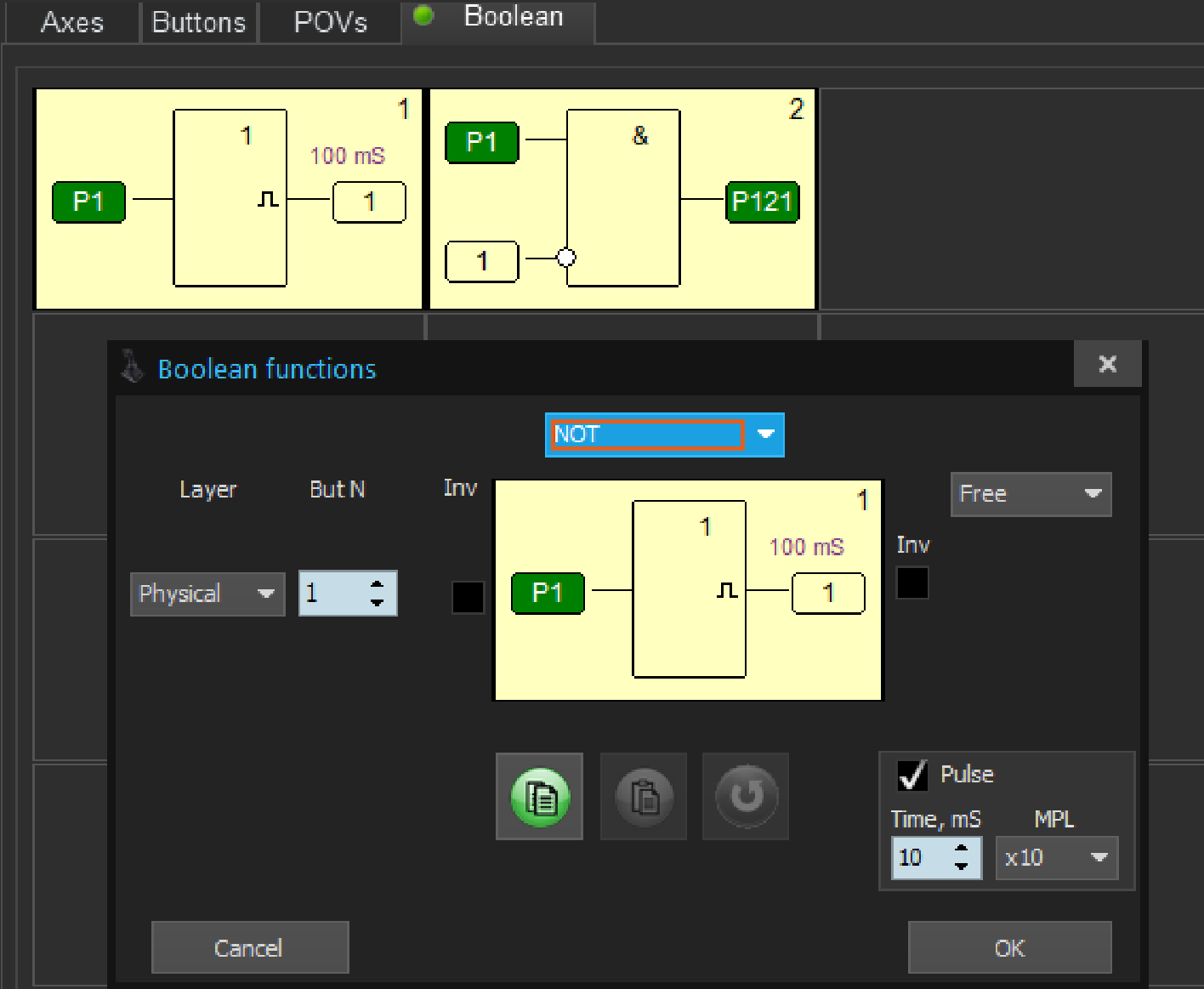

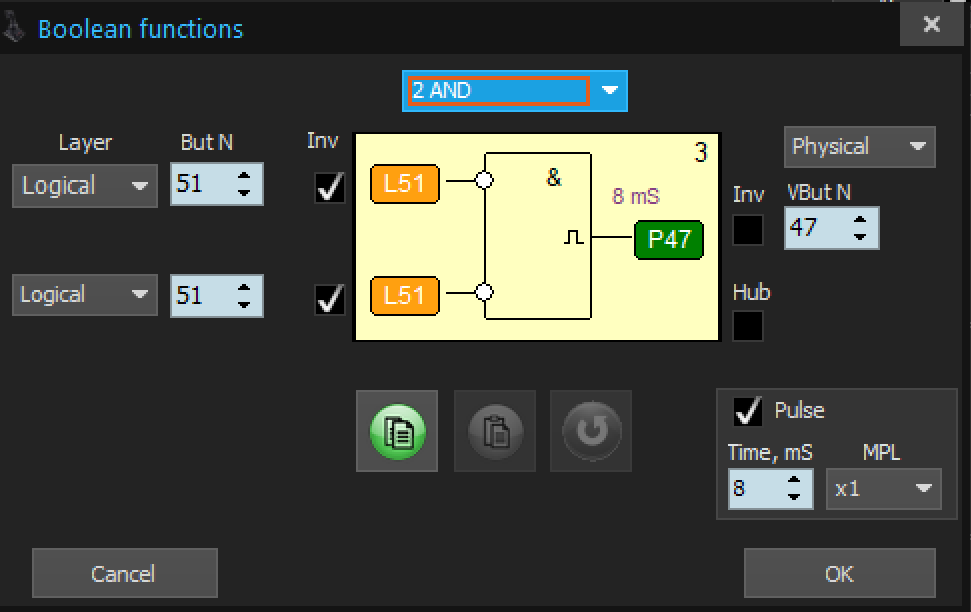

Сделал через Boolean по алгоритму: Если не зажат триммер и не зажат триммер, то срабатывает однократный импульс в физ слое, запускающий процедуру вертолетного триммирования FA0 типа М2 для осей XYZ. Работает как задуманно.

Попутно обнаружена ошибка: Ось педалей (в моем случае Z AxID7) не замораживается в процессе FA0 триммирования, а сразу переходит в новое положение со скоростью,заданной глобальным параметром Time FA0. Отсутствие заморозки проявляется когда пытаемся только эту ось триммировать (задавать новый центр по вертолетному), не трогая другие. Когда вместе с осями XY задаются новые центры, тогда всё в порядке, все три оси замораживаются в соответствии с выбранным FA0Mode (M2 у меня).

Изменено 12 апреля 2024 пользователем aero4000

[Alex_Oz]

Проверил. Проблем не вижу.

[aero4000]

1 час назад, Alex_Oz сказал:

Проверил. Проблем не вижу.

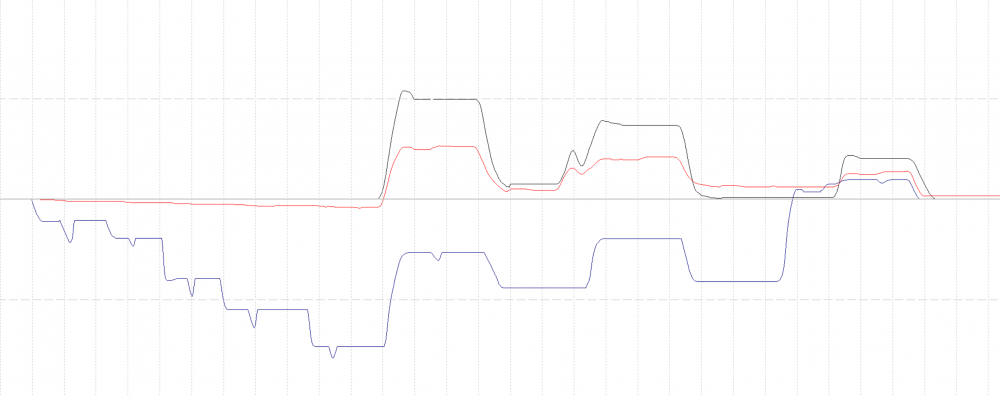

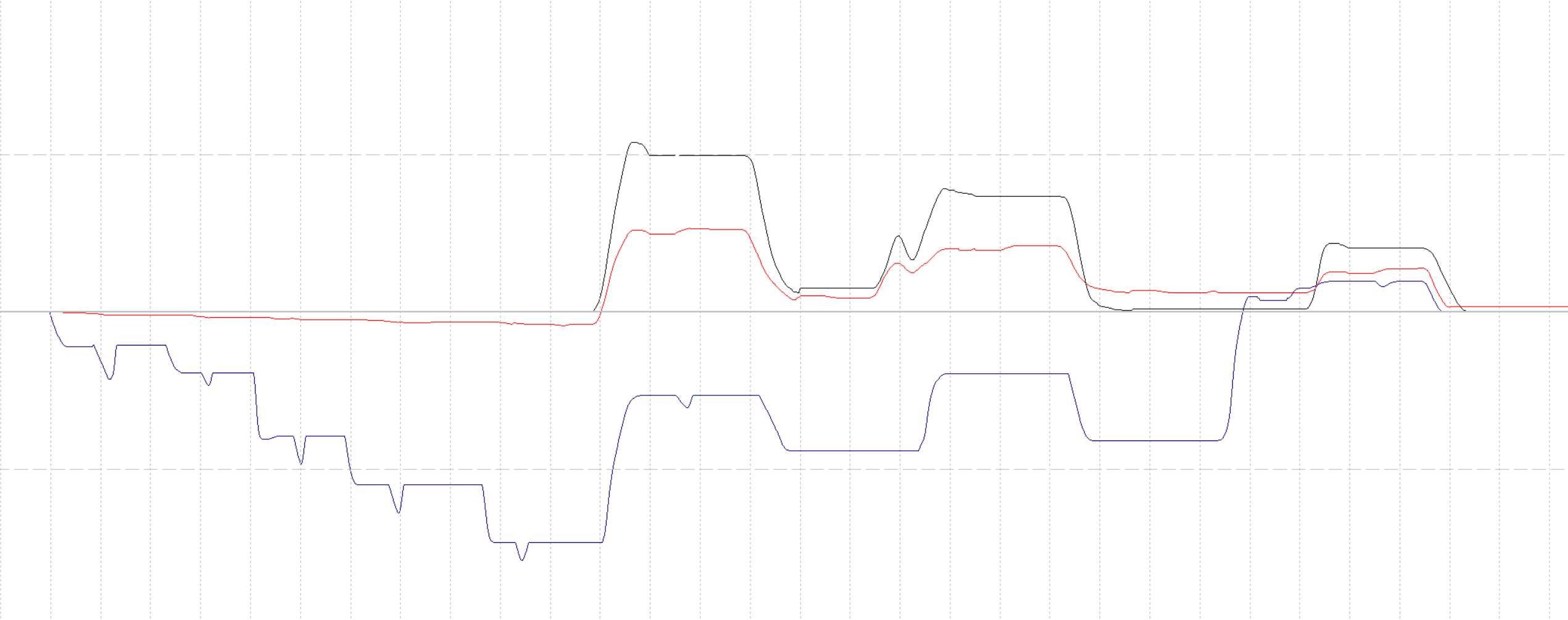

А у меня вот так. В левой части графика активация FA0, попытки задать новое нейтральное положение только педалей. Эти вот острые пики синего графика - это и есть момент нажатия, при котором мне не выделяется никакого времени для центрирования педалей, нет заморозки. Спады пика - бросание педалей в нейтраль. Дальше по графику выполняется FA0 всеми тремя осями (XYZ), и, как видно по отсутствию пиков, заморозка всех осей есть и я успеваю снять усилия с ручки и педалей для приведения их в центры.

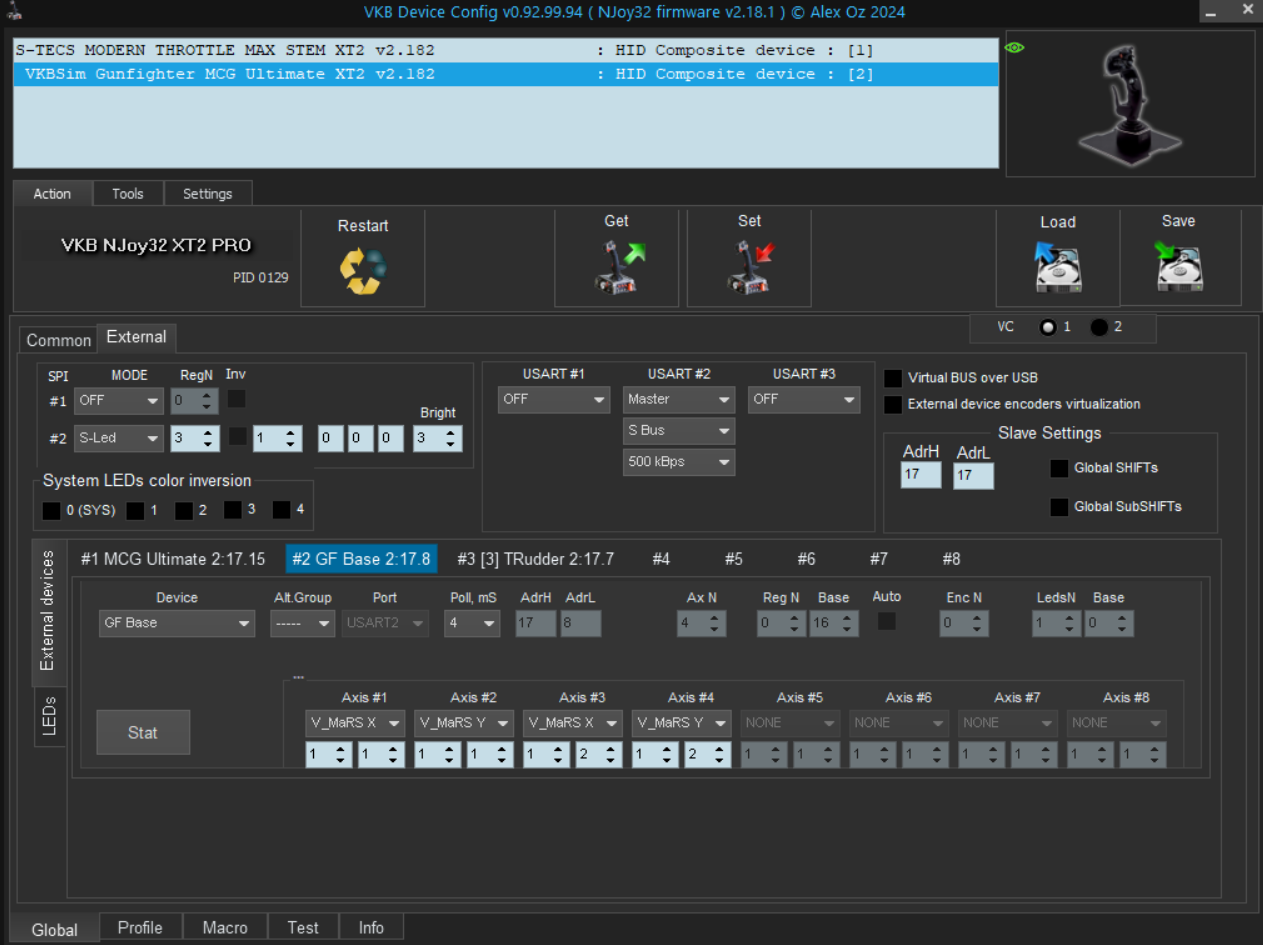

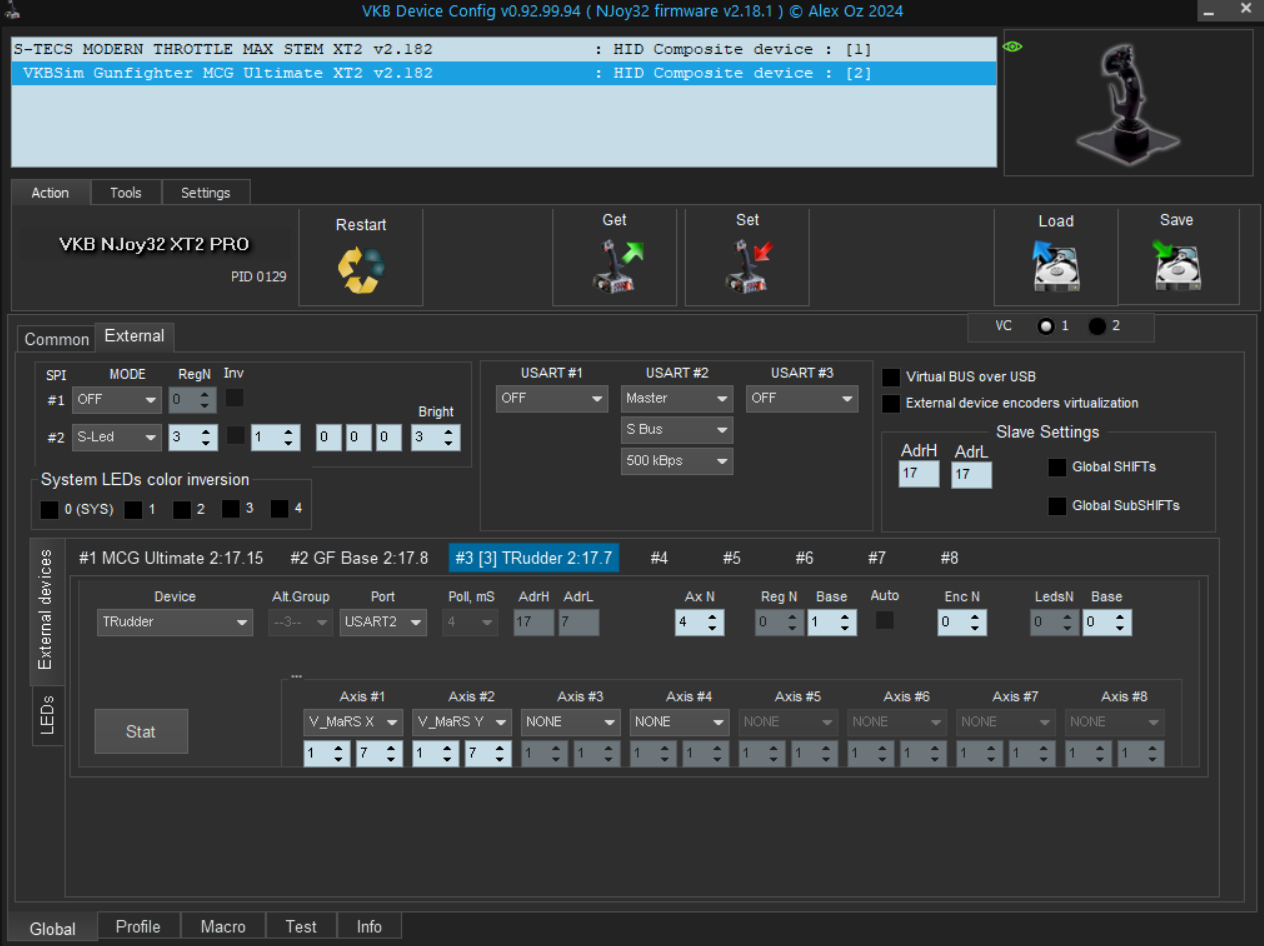

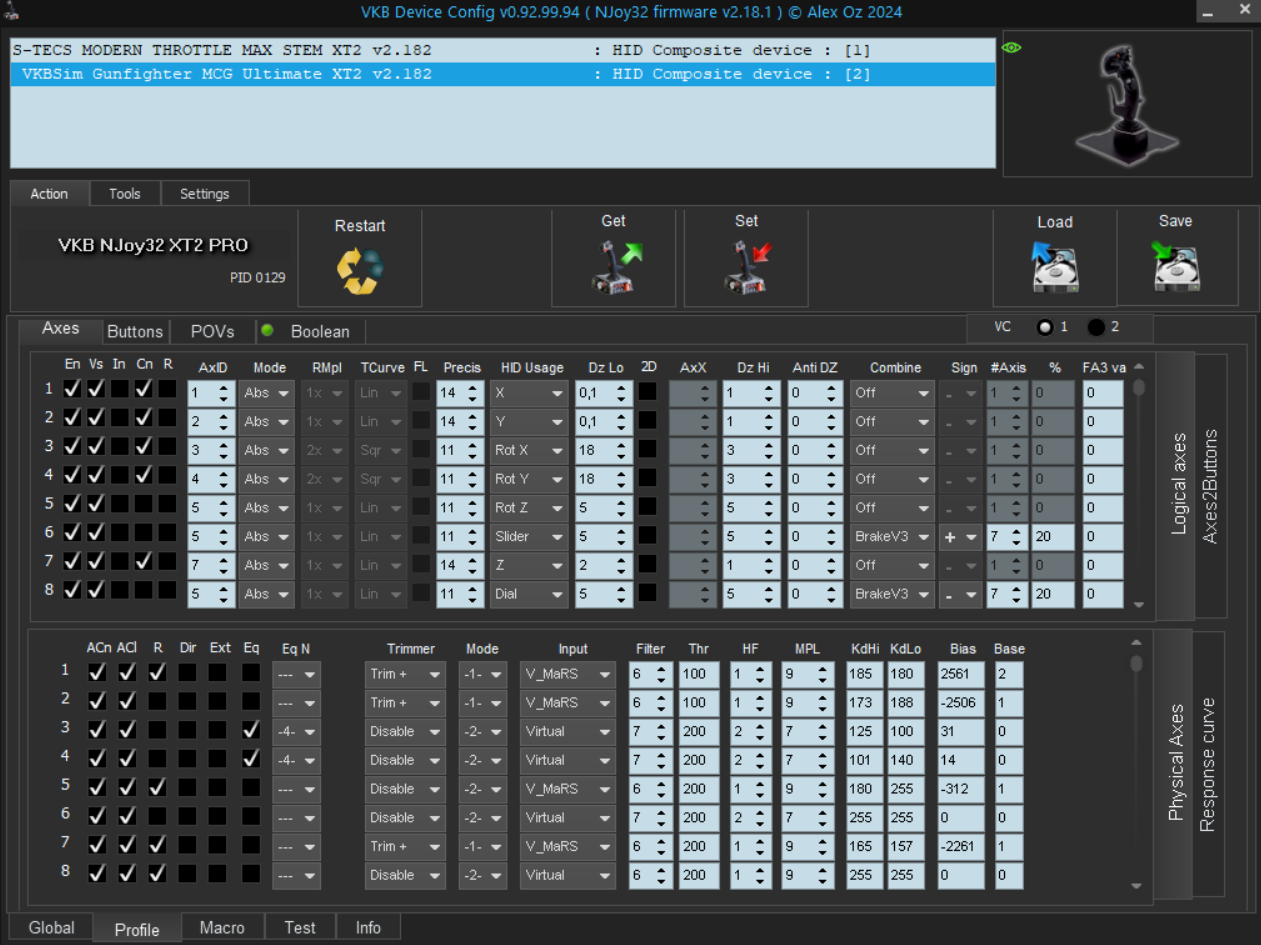

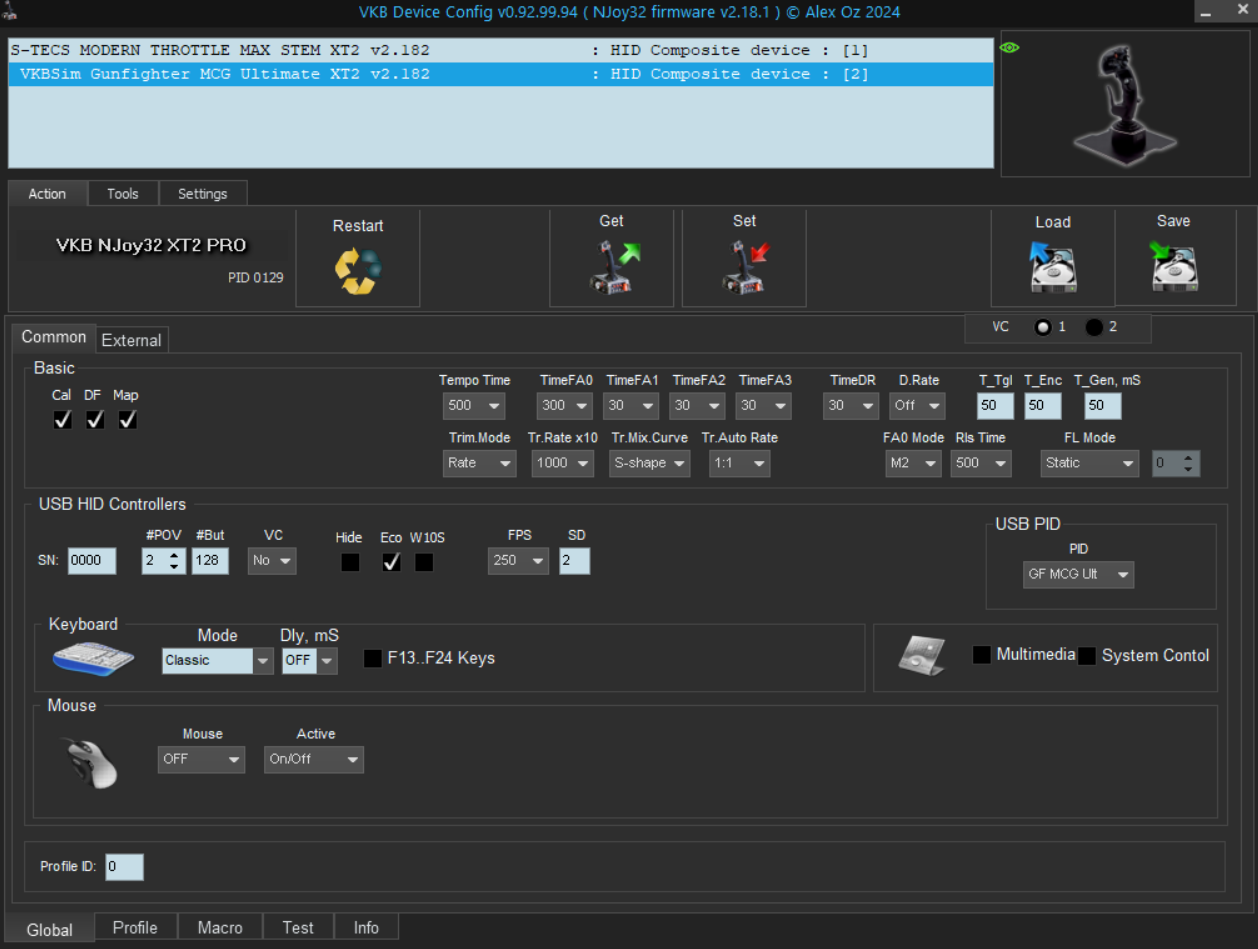

BB3, GFIV, MCGU, T-Rudder MKV, свежие прошивки. Настройки 7 оси аналогичны первым двум.



Скрытый текст



К слову, автоконфигурация STECS MAX, автоматически выполнившаяся с обновлением прошивки, прошла без проблем. Потребовалась пошаговая калибровка с картинками и загрузка своего рабочего конфига.

Да. Если вообще функцию FA0 применять только на 7 ось (чекбокс Applied to axes только 7) то ошибки нет, единственная триммируемая по вертолетному ось замораживатся как положено. Проблема возникает, когда чекбоксы отмечены галочкой для 1,2 и 7 осей, но в процессе пилотирование пытаемся только педальки перетриммировать. Оси X и Y тангажа и крена при аналогичном индивидуальном триммировании замораживаются без проблем.



Изменено 13 апреля 2024 пользователем aero4000

[aero4000]

Попробовал схитрить и активировать две функции FA0 одновременно, одна для XY, другая для Z. Начинаются другие проблемы (в M1 педали вообще не реагируют, в M2 есть заморозка, но не работает Rls Time для 7 оси, она размораживается только при приведении в центр).

Изменено 13 апреля 2024 пользователем aero4000

[Alex_Oz]

Вот правильный пример запроса:

найдите основное отличие

[aero4000]

20 минут назад, Alex_Oz сказал:

Вот правильный пример запроса:

Если это мне, то извините, я не смог сразу правильно подобрать формулировки. Наверное.

Суть проста: Надо сделать "вертолетное триммирование" основных трех осей (крена, рыскания и тангажа) при котором фиксируется (замораживается) текущее положение осей в качестве центров, пока ручка и педали не будут возвращениы в свои физически нейтральные положения и/или по истечении заданного времени. После чего возобновляется нормальное управление. Судя по информации из инструкции и хелп центра, это достигается при помощи функции физической кнопки Fix_Axes, тип FA0 и глобальной настройки FA0 Mode = M2.

У меня получается настройка вертолетного триммера как описано. Но, если я хочу оттримировать только педали, то игнорируется Rls Time, мгновенно удваивается отклонение педалей, не хватает времени для снятия усилий с педалей, происходит ощутимый рывок оси. При этом FA0 Mode = M1 работает в соответствии с заявленным функционалом как положено.





[aero4000]

20 часов назад, aero4000 сказал:

При этом FA0 Mode = M1 работает в соответствии с заявленным функционалом как положено.

И с этим я поспешил радоваться. В этом режиме происходит замораживание осей наглухо, если быстро дважды нажать кнопку, отвечающую за срабатывание FA0. С полным отказом управления ЛА, пока не перезагрузишь блек бокс. Будто что-то нехорошее происходит, связанное со счетчиком Rls Time. Подобное наблюдается и при FA0 Mode = M2, но так как в этом режиме есть второй, так сказать, сигнал для разморозки (приведение джойстика в нейтраль), то оси удается оживить.

[Alex_Oz]



Нет профиля - говорить не о чем.

Первую попытку сымитировать профиль пользователя я делаю со слов, если проблем не нахожу - то  все остальное резко теряет в ценности и часто я это даже пытаюсь понять не рассматриваю вообще.

Изменено 14 апреля 2024 пользователем Alex_Oz

[aero4000]

10 часов назад, Alex_Oz сказал:



Нет профиля - говорить не о чем.

Первую попытку сымитировать профиль пользователя я делаю со слов, если проблем не нахожу - то  все остальное резко теряет в ценности и часто я это даже пытаюсь понять не рассматриваю вообще.

Вот они. Два штук. Отличаются только FA0 Mode M1/M2

Ремарка: в конфиге реализовано отключаемое вертолетное триммирование. При нажатии на 5 поз переключатель активируется сабшифт, переключатель управляет САУ вертолета, в том числе срабатывание FA0 при отпускании логической кнопки #51 (через Булеву №3). При повторном нажатии на 5 поз переключатель отключается сабшифт, триммера плавно сбрасываются (через Булеву №4). Работает просто отлично, за исключением вышеописанных неприятностей.



MCG Ultimate GFIV Heli Trims sSH1 Mode 1&2 v3.zip

[aero4000]

Подскажите, кто знает, особенности работы переключения осей. У меня не получается переключить главные оси XY джойстика GFIV на две другие оси, которые обычно автоматически задействуются министиком верхнего гнезда (ручка MCGU). Я снял верхний министик и поставил туда 5 поз переключатель (хатку с нажатием), таким образом освободив 2 оси. Применяю SWITCH0, но эти две оси не подключаются, стоят на месте. Если переключаюсь на какую-нибудь задействованную ось (педалей, например), то работает, могу ручкой джоя шевелить педали. Как должны быть настроены незадействованные оси, чтобы они заработали в качестве «целевых» для функции SWITCH0? Или это не предусмотрено? Инструкции читал, но не нашел ответа.

[Alex_Oz]

Посмотрел

Ровно так и работает и ось педалей - даже с учетом нештатного управления импульсом



[aero4000]

Спасибо. С М1 у меня проблема возникает только если дважды быстро нажать и отпустить L51 - оси встают колом, пока не перезагрузишь BB. По ощущениям, это возникает, когда время между нажатиями меньше, чем Rls Time. Быстрое двойное нажатие происходит и непроизвольно, когда «жмешь» кнопку недостаточно сильно. Поясню зачем нужно срабатывание триммирования именно при отпускании L51. Это обусловленно летательным аппаратом просто, у него так триммирование устроено, оно не должно начинаться при зажатии кнопки, а только после отпускания.

Какое более верное формирование импульса отпусканием кнопки порекомендуете? С учетом того, что в итоге должно сработать FA0, а значит импульс должен быть в физическом слое.

Изменено 18 апреля 2024 пользователем aero4000

[Alex_Oz]

Посмотрите пока ( убрал даблклик для Mode1)

_BlackBox_Mk3_Unified_v2_18_3_2.zip



Если импульсный запуск не заработает, то будем смотреть что можно или нужно сделать.

[aero4000]

1 час назад, Alex_Oz сказал:

Посмотрите пока ( убрал даблклик для Mode1)

Моё почтение! Работает отлично М1!

[Alex_Oz]

13.04.2024 в 20:52, aero4000 сказал:

Проблема возникает, когда чекбоксы отмечены галочкой для 1,2 и 7 осей, но в процессе пилотирование пытаемся только педальки перетриммировать. Оси X и Y тангажа и крена при аналогичном индивидуальном триммировании замораживаются без проблем.

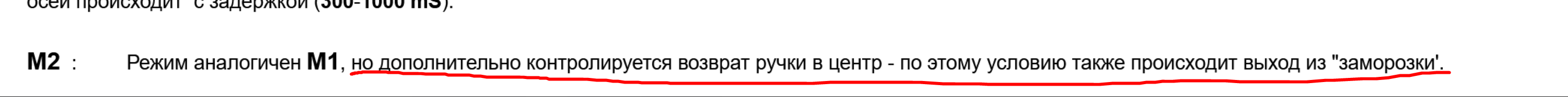

Естественно при условии "ручка в центре" - сразу на выход. Т..е для трех осей сразу надо применять M1, M2 - только для стика

[aero4000]

14 минут назад, Alex_Oz сказал:



Естественно при условии "ручка в центре" - сразу на выход. Т..е для трех осей сразу надо применять M1, M2 - только для стика

Ага, я догадывался, что если только педали триммировать по М2, то идет сразу сброс заморозки осей, так как XY уже в центре, их не трогали.

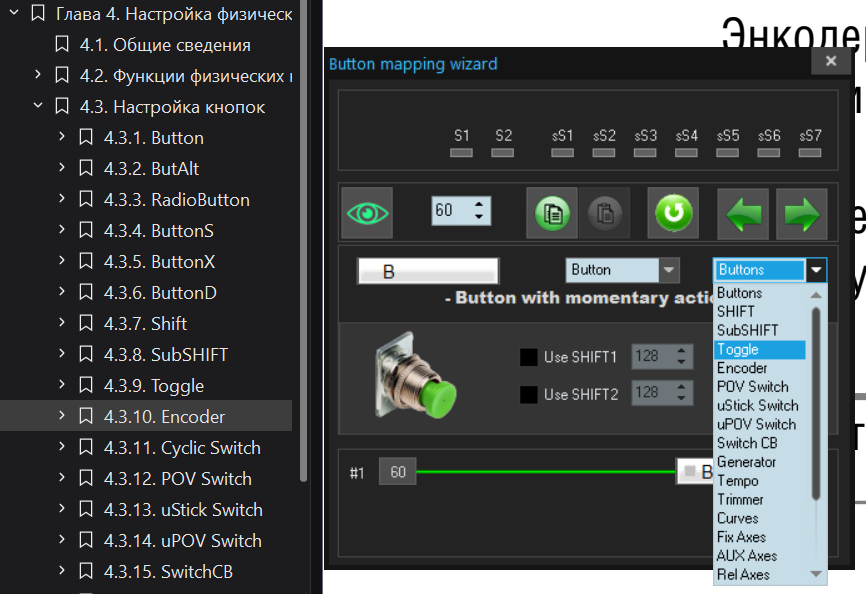

Вопрос такой еще: а куда делась функция физической кнопки Cyclic Switch из инструкции? Не нахожу ее в выпадающем списке.



Изменено 20 апреля 2024 пользователем aero4000

[aero4000]

1 час назад, aero4000 сказал:

Ага, я догадывался, что если только педали триммировать по М2, то идет сразу сброс заморозки осей, так как XY уже в центре, их не трогали.



Вопрос такой еще: а куда делась функция физической кнопки Cyclic Switch из инструкции? Не нахожу ее в выпадающем списке.



Disregard. Увидел, читаю про M counter

[Alex_Oz]

Все более-менее важные изменения - на странице what's new



[Entaro]

Удалите сообщение, проблема решена)







Изменено 27 апреля 2024 пользователем Entaro

[dinosmike]

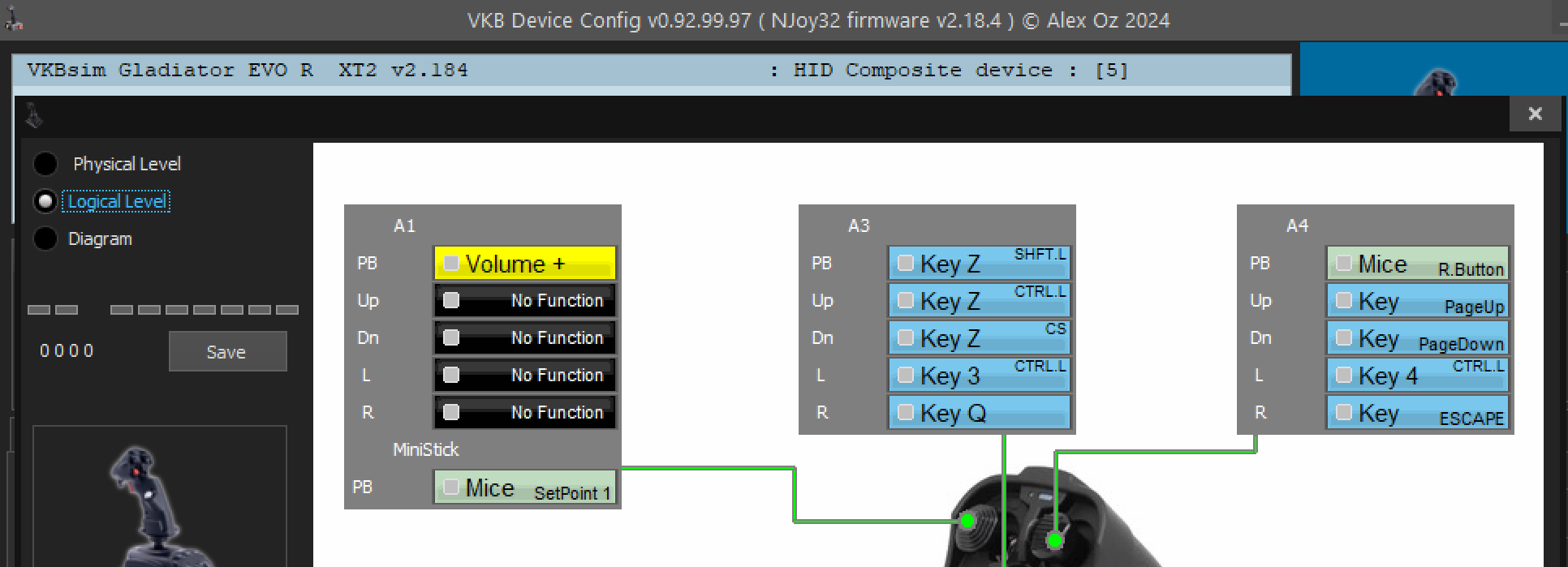

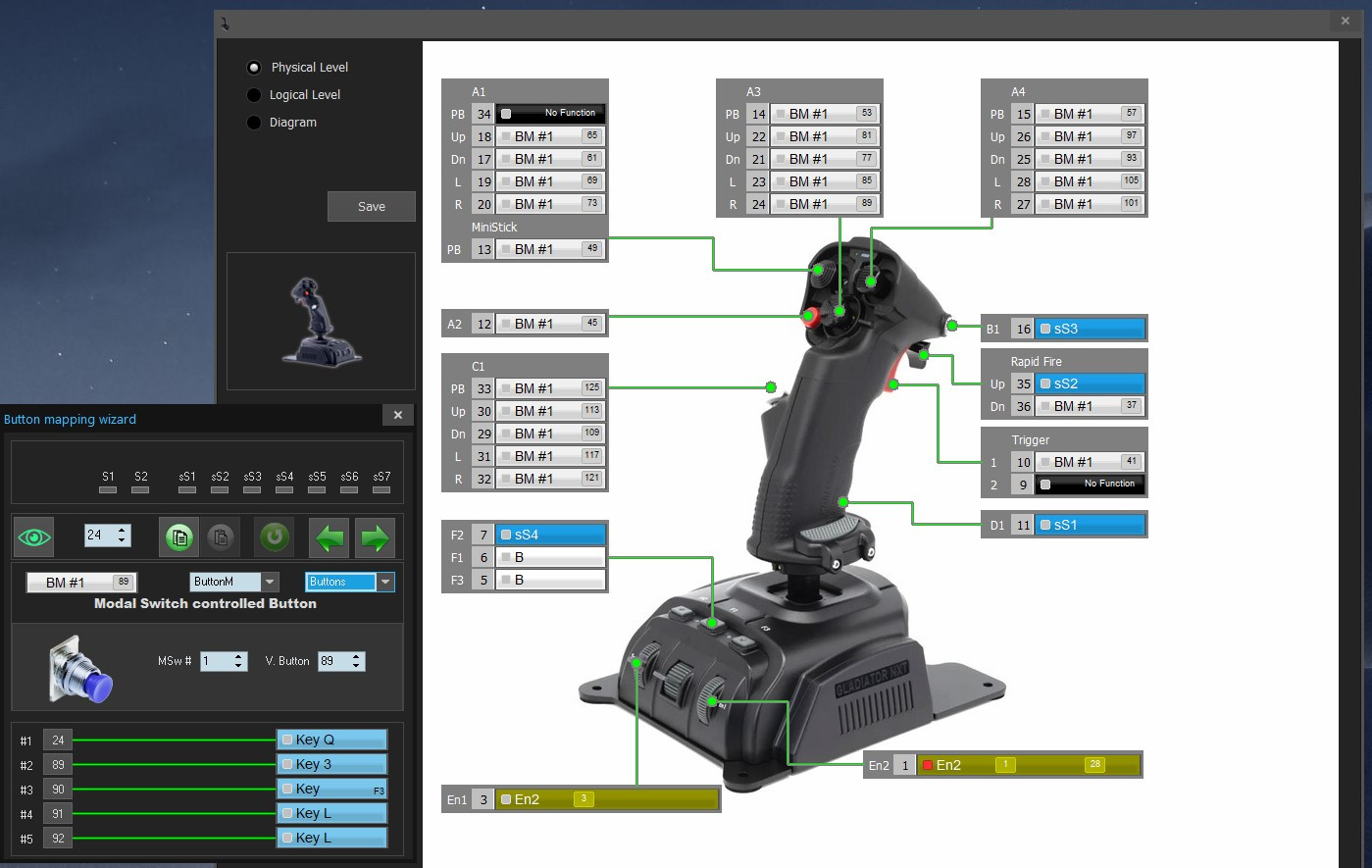

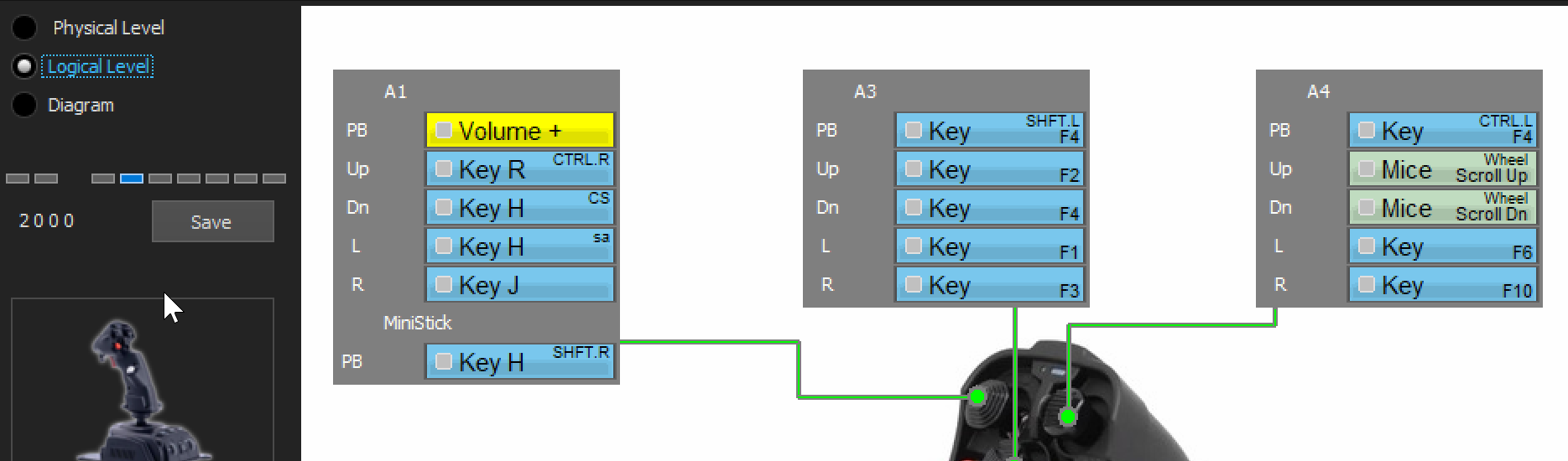

@Alex_Oz как же удобен этот визуальный режим! Просто спасибо вам огромное за это!



Он незаменим, особенно когда нужно часть функций перекинуть из одного в другое!

В моем случает жаль, что еще нельзя включить отображение по определнному саб-шифту, но все равно это очень наглядно и удобно.

[Alex_Oz]

Скрытый текст











Изменено 4 мая 2024 пользователем Alex_Oz

[dinosmike]

1 час назад, Alex_Oz сказал:

  Показать содержимое

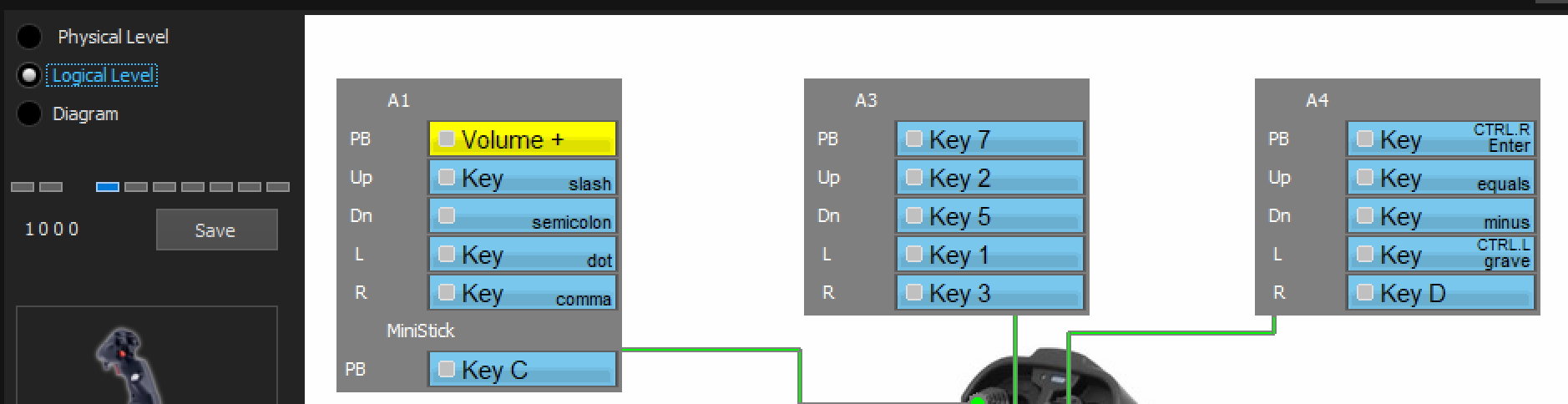

Ох, супер! Теперь даже суб-шифты отображаются! Просто совершенство!)) Спасибо!

[GrayZeeCat]

@Alex_Oz

Здравствуйте.

GF Mk.IV MCG Pro Twist BB Mk3
Прошивка _BlackBox_Mk3_Unified_v2_18_4.vkb
Конфигуратор VKBDevCfg-C_v0.92.99.98



Выбраны оси для триммирования 1, 2, 7 (X, Y, Z). Для всех трех осей свойство Trimmer установлено в Trim+. При выборе режима М4 для FA0 Mode по длинному нажатию происходит сброс только осей №1 и №2. Ось №7 не сбрасывается. Все три оси при этом сбрасываются двойным кликом, но после этого триммирование по короткому нажатию начинает работать через раз, а двойной клик начинает работать следующим образом: все три оси сначала сбрасываются в центр, а затем сразу же триммируются в том положении, в каком их застал двойной клик, и это не всегда центр, так как нажатие на кнопку вызывает паразитные отклонения ручки.
Судя по поведению кнопки, на которое назначена функция Fix Axes, алгоритм похож на Tempo3, а не просто Tempo, как указано в инструкции.
Также, при выборе режима М4 для FA0 Mode, перестает работать кнопка, на которую назначена функция uStick Switch, POV в режим Axes не переключается.
Конфигурация дефолтная на джойстике, сразу после сброса которая автоматически подтягивается, где функция uStick Switch назначена на нажатие верхнего центрального стика. Я добавлял только одну кнопку, на нажатие четырехпозиционного переключателя под большой палец сбоку на ручке. На нажатие назначена функция Fix Axes, FA Type:FA0, оси 1,2,7.

Аналогичное поведение на прошивке _BlackBox_Mk3_Unified_v2_18_3.vkb и конфигураторе VKBDevCfg-C_v0.92.99.94.



ЗЫ. Размещение прошивок/конфигураторов не рассматривали в каком-нибудь Git-репозитории? По комментарию к коммитам было бы проще понять, что исправлено/изменилось, а то сейчас инструкция от @VictorUs уже отстает на год от текущей версии конфигуратора, а искать по веткам форумов крупицы информации ну такое себе, страница What's new тоже особо информацией не изобилует.

[GrayZeeCat]

5 часов назад, GrayZeeCat сказал:



Профиль к предыдущему сообщению.

VKBSim Gunfighter Modern Combat Pro profile 1.rar

[Alex_Oz]

Здравствуйте,

пробуйте _BlackBox_Mk3_Unified_v2_18_4_3.zip

Поправил:

"При выборе режима М4 для FA0 Mode по длинному нажатию происходит сброс только осей №1 и №2. "

"при выборе режима М4 для FA0 Mode, перестает работать кнопка, на которую назначена функция uStick Switch, POV в режим Axes не переключается."

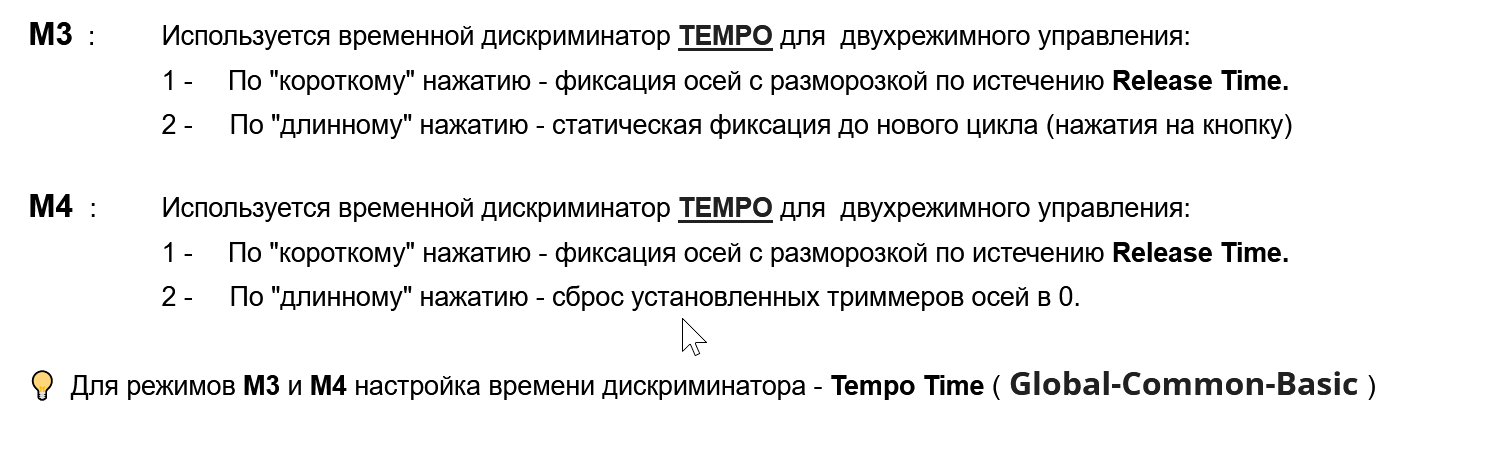

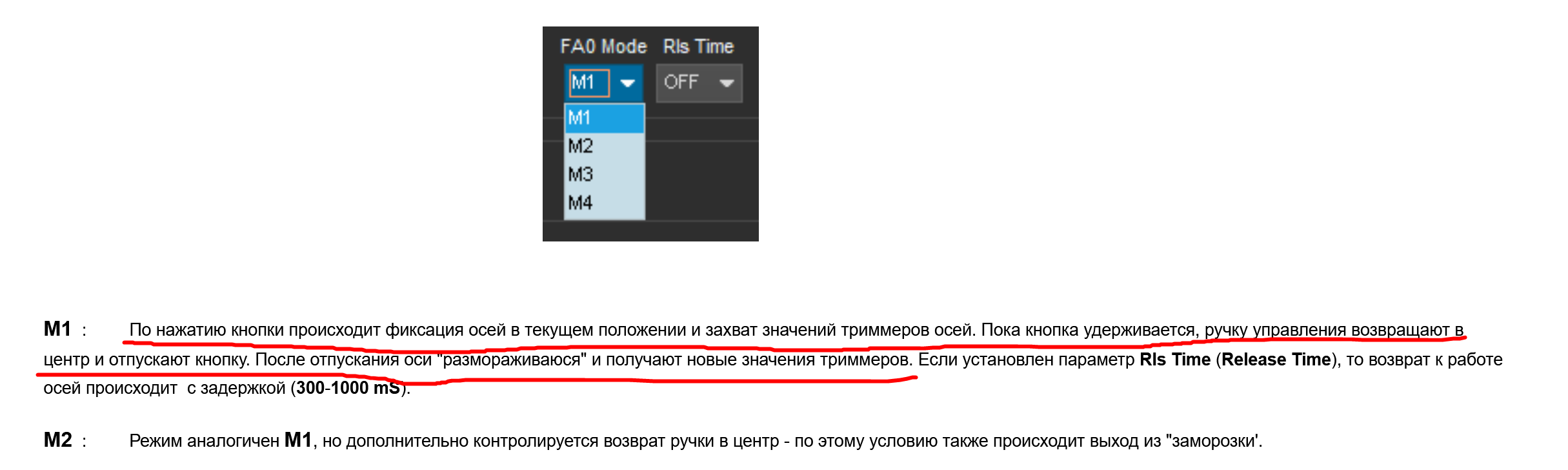

По поводу даблкликов - такого управления вообще не предусмотрено :

[GrayZeeCat]

19 часов назад, Alex_Oz сказал:

Поправил:

Спасибо. Оси сбрасываются, uStick Switch работает.

20 часов назад, Alex_Oz сказал:

По поводу даблкликов - такого управления вообще не предусмотрено :

Да, я знаю, инструкцию изучал. Но тем не менее, двойной клик для режимов М3 и М4 сейчас отрабатывает именно так, сброс в центр и тут же триммирование в текущем положении. Сейчас на последней прошивке еще раз специально проверил. В принципе, для режима М3 это можно использовать как фичу, не требуется назначать дополнительную кнопку для сброса триммеров, когда ручка в центре, двойной клик триммирует оси там же, что по сути равносильно сбросу триммера.

Возможно, для режимов М1 и М2 двойной клик для сброса осей в 0 тоже был бы удобен, экономия 1 физической кнопки))

[GrayZeeCat]

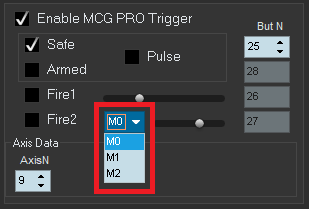

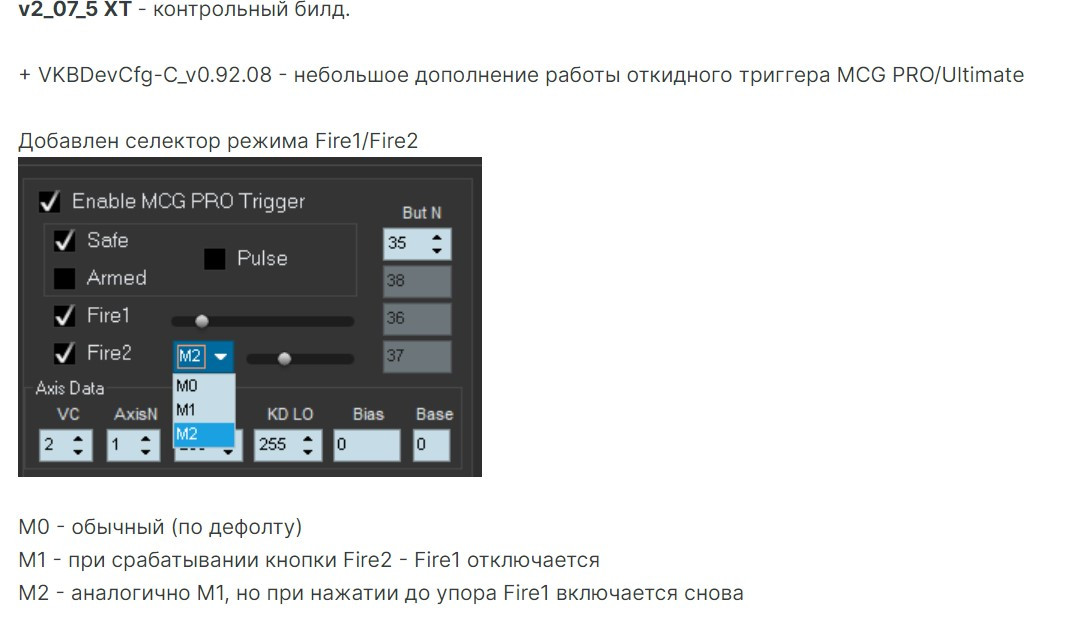

Кто подскажет, за что отвечает Fire Mode в настройках MCG PRO Trigger?

[-DED-Ron]

[GrayZeeCat]

13 часов назад, -DED-Ron сказал:



Спасибо.

Если не знать точную формулировку того, что искать, то ничего и не найдешь. Я в поиске как только не пробовал этот Fire mode искать, пусто. А вручную 116 страниц ветки просматривать это утопия какая-то.





[dinosmike]

Ребята, вроде простой вопрос, но не могу решить!



Как задать на кнопку джойстика сочетание клавиш «F4»+«Numpad*» ?

[Alex_Oz]

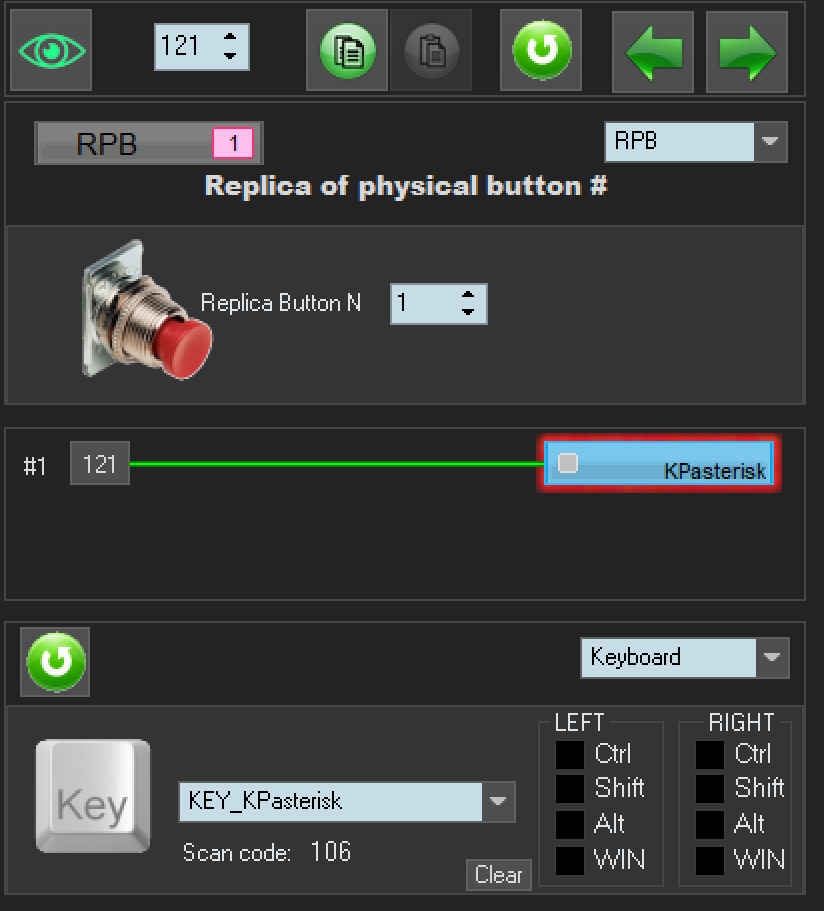

По факту нужны две линии - или через RPB или через булевский джампер

Каждая потом мапится на разные клавиши

[Alex_Oz]

тут что  смущает - похоже на пранк от автора найсложнейжих конфигураций

Изменено 13 мая 2024 пользователем Alex_Oz

[dinosmike]

9 часов назад, Alex_Oz сказал:

тут что  смущает - похоже на пранк от автора найсложнейжих конфигураций

Дело в том, что я начал играть в Star Citizen. Там все попроще чем в DCS, и кнопок меньше. Но сброс ракурса камеры сочетанием F4+*



Вы могли бы показать на скриншоте, как такое сделать через boolean, или скинуть файл конфига такой реализацией? Боюсь, что я сам не осилю)))

[Alex_Oz]

  +

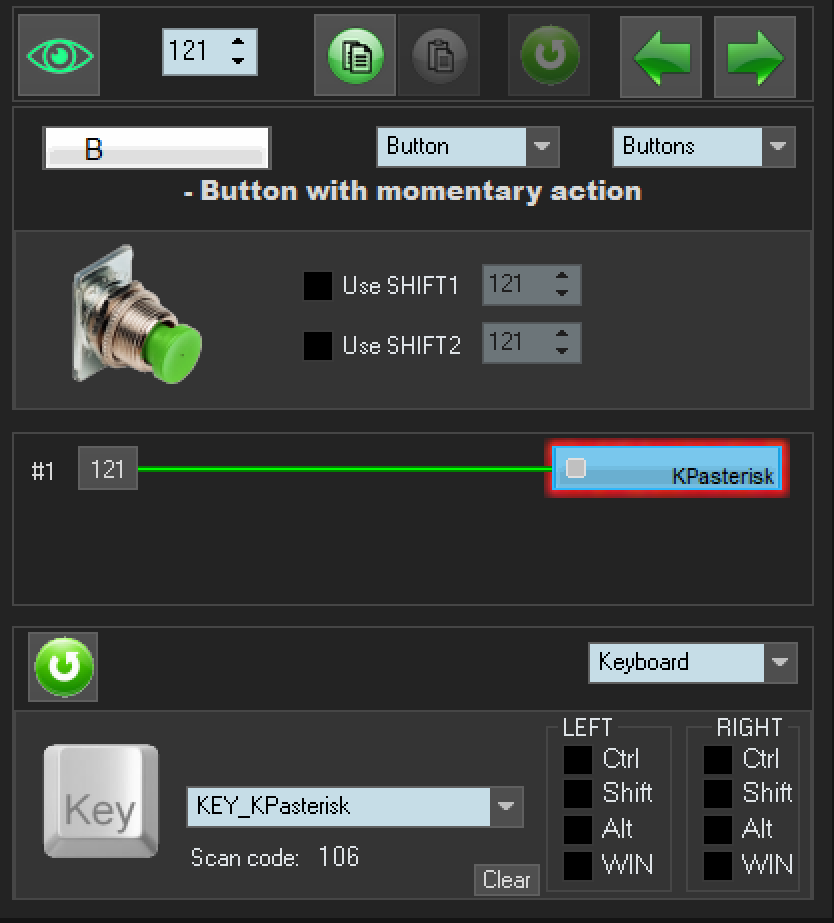

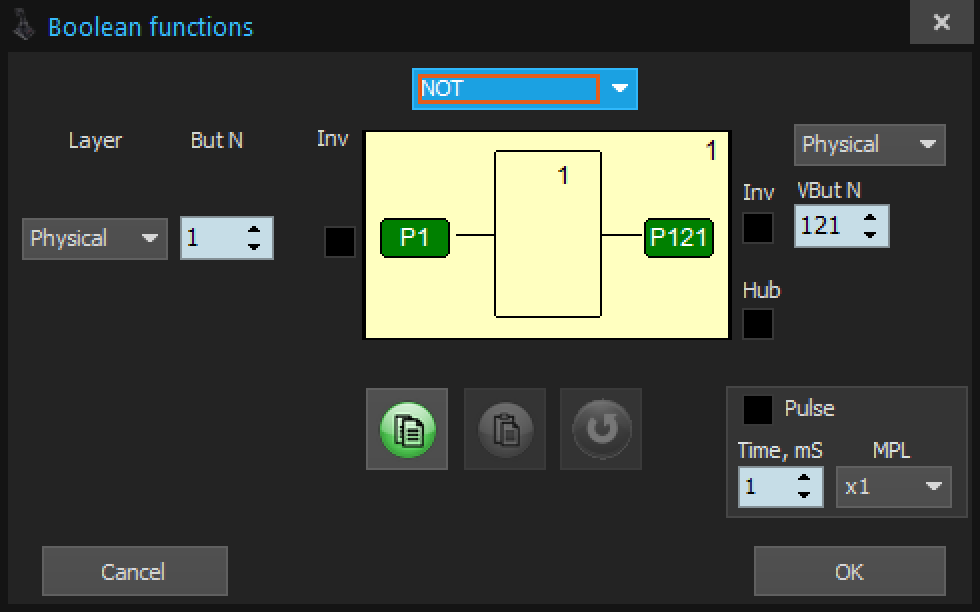

     или сразу     без джампера :





[dinosmike]

6 часов назад, Alex_Oz сказал:









Получилось, работает. Но выялнилось что в игре оно должно быть не так, не подходит просто одновременное нажатие F4+*.

Значит нужно вот так, если бы я делал это руками:

1. F4 удерживаю

2. Кликаю *

3. F4 отпускаю.



Это можно реализовать? Это как будто макрос получается...

[Alex_Oz]

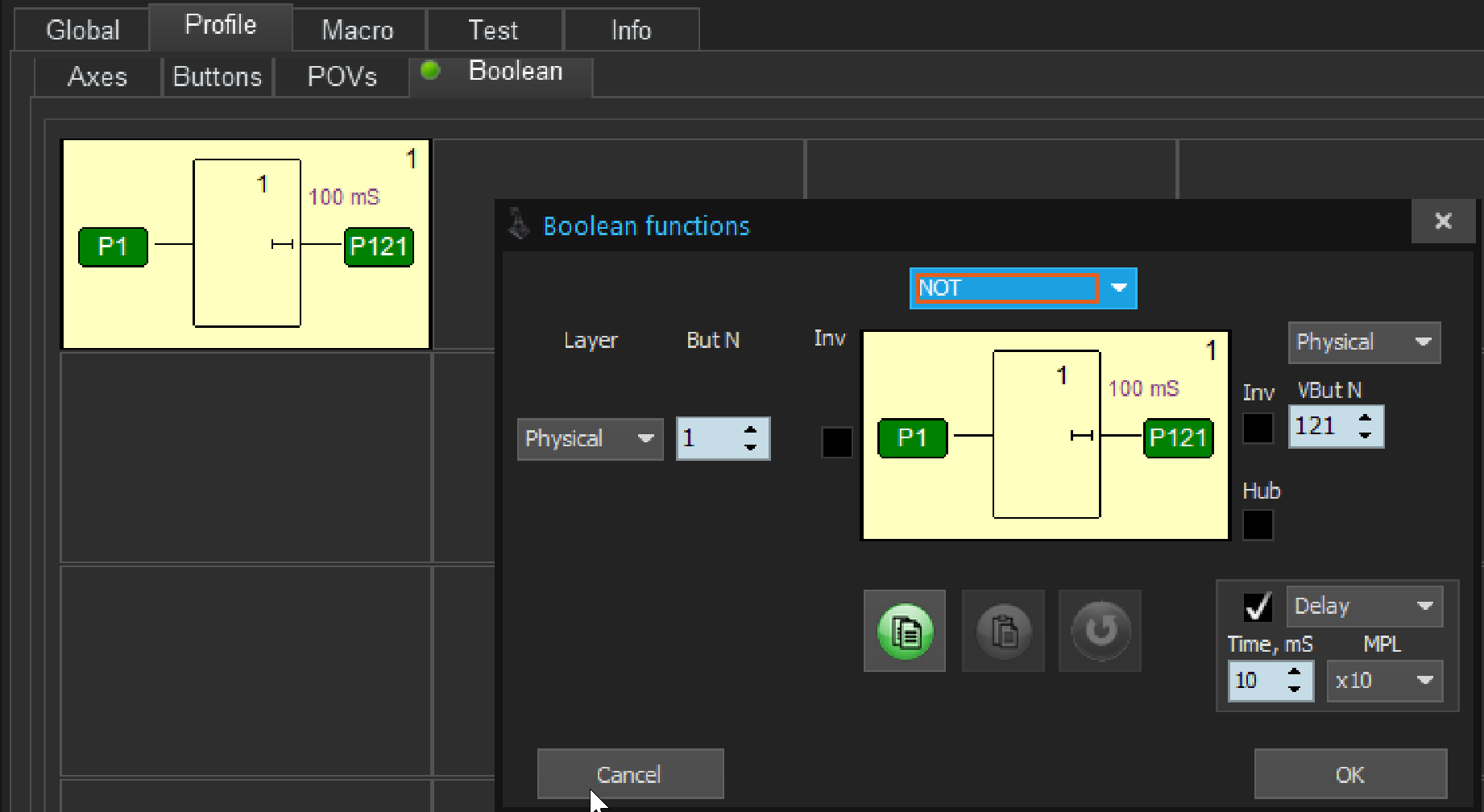

задержка  второй линии

отпускание двух линий будет синхронно



в принципе можно и через макрос делать, но там возможна ситуации когда первичная линия будет отпущена, а вторичная все равно будет активна

Изменено 14 мая 2024 пользователем Alex_Oz

[Alex_Oz]

Теперь можно проще:



Добавил выбор Pulse/Delay для выхода



При выборе Delay  задерживается фронт на заданное время

Изменено 15 мая 2024 пользователем Alex_Oz

[GrayZeeCat]

@Alex_Oz

Здравствуйте.

GF Mk.IV MCG Pro Twist BB Mk3
Прошивка _BlackBox_Mk3_Unified_v2_18_5.vkb
Конфигуратор VKBDevCfg-C_v0.93.00



При перезагрузке джойстика, если в этот момент MCG PRO Trigger в положении Safe, после загрузки на триггере будет работать только физическая кнопка. Конфигуратор и VKB_joytester при этом показывает, что сразу после загрузки устройства на триггере нажаты кнопки Safe, Armed и Fire1. Если перезагрузить джойстик с триггером в положении Armed, то триггер работает корректно.

На предыдущей версии прошивки и конфигуратора поведение аналогичное.



Еще вопрос, про текущую реализацию комбинирования осей. Как работают Combi1, Combi2, Dif1, Dif2, что регулирует поле %? Описание в инструкции с тем, что сейчас получается в конфигураторе, не совпадает. Меня бы вообще ответ в виде формул устроил, по которым рассчитывается новое положение центра и отклик зависимой оси, для каждого варианта.

VKBSim Gunfighter Modern Combat Pro profile 1.rar
