Defender Cobra M5 (Первая и вторая ревизия)

[BaBah_]

Привет всем, такая проблема, у меня кобра первой серии, отсоединил твист вообще с платы, выпаял, но все программы калибровщики видят эту ось, как она синал дает, фигачит из стороны в сторону, причем теперь в переключателе что на РУСе не работает одно положение, может я что напаял не знаю, или это программно лечится, подскажите пожалуйста если кто в курсе как решить проблему

[=VIRPIL=Baur]

Это известная проблема и относится не только к Кобре, но и ко всем контроллерам с аналоговыми осями. Неиспользуемую ось нужно "коротить на массу". Или более понятно - контакт "сигнал" соединить с контактом "-".

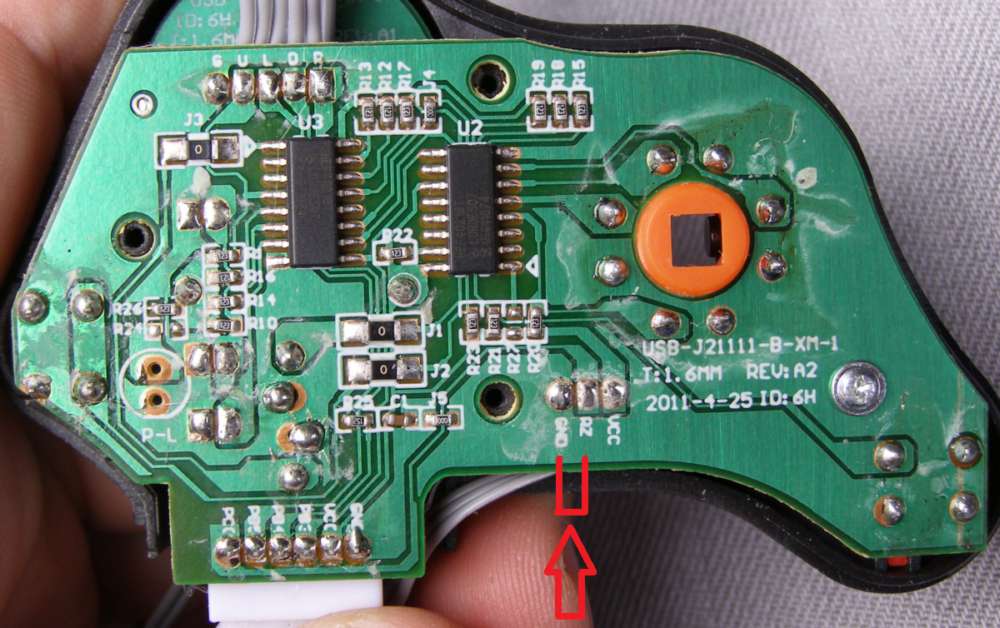

На плате ручки это будет RZ и GND.

А вот На счёт переключателя, это не из-за оси. Что то где то накосячил при сборки ручки. Может проводок какой обломился...

Изменено 8 января 2016 пользователем -=NT=-Baur

[BaBah_]

Это известная проблема и относится не только к Кобре, но и ко всем контроллерам с аналоговыми осями. Неиспользуемую ось нужно "коротить на массу". Или более понятно - контакт "сигнал" соединить с контактом "-".

На плате ручки это будет RZ и GND.


А вот На счёт переключателя, это не из-за оси. Что то где то накосячил при сборки ручки. Может проводок какой обломился...

спасибо

[Vumpel18]

Это известная проблема и относится не только к Кобре, но и ко всем контроллерам с аналоговыми осями. Неиспользуемую ось нужно "коротить на массу". Или более понятно - контакт "сигнал" соединить с контактом "-".

На плате ручки это будет RZ и GND.


А вот На счёт переключателя, это не из-за оси. Что то где то накосячил при сборки ручки. Может проводок какой обломился...

Есть более простой метод: калибровальщик DXTweak2 тут- http://vkb-sim.pro/support/software/.

Ставите -1 в Min, Ctr, Max ,на неиспользуемую ось и нажимаем по Apply.

Ничего замыкать не нужно, рукоять разбирать собирать нет необходимости.

[Shkval]

А красная кнопка "Default" в конфигураторе в закладке "Tools" рядом с "Bootloader" не помогает? И профиль ни один не сохранил? Да ладно, не может быть.... .

профиль был сохранен под ручку кугуара, а точнее под джойстик кугуар. Вот теперь надо перевести под кобру обратно. Дефаульт поможет?

[Alex_Oz]

Вернёт к заводским настройкам (без калибровки).

[Shkval]

set после этого нужно жмакать?

[Alex_Oz]

Нет, команда отрабатывается самим устройством - и прописывает свои установки.

[Shkval]

Спасибо

[OKlot]

Плата расширения на 16 кнопок можно в даный момент заказать на сайте вкб или уже все не выпускают её?

Если перестали выпускать, то чем её можно заменить..

[Alex_Oz]

Собрать самостоятельно на регистрах CD4021.

[OKlot]

Собрать самостоятельно на регистрах CD4021.

А можно сылку на инструкцию?

[Shkval]

Вернёт к заводским настройкам (без калибровки).

Залез сегодня в конфигуратор и не увидел никакой кнопки Дефаульт. Где её искать конфигуратор VKBDevCfg-C_0_72_5_7

Изменено 16 января 2016 пользователем Shkval

[DuHast]

Залез сегодня в конфигуратор и не увидел никакой кнопки Дефаульт. Где её искать конфигуратор VKBDevCfg-C_0_72_5_7

В zconfig в разделе [user] прописываешь User=Developer

Собрать самостоятельно на регистрах CD4021.

Вот на этих ? http://ru.aliexpress.com/item/Free-shipping-10pcs-lot-HCF4021BE-CD4021BE-HEF4021BE-CD4021-DIP-new-original/32502332005.html?spm=2114.031020208.3.10.0wngeg&ws_ab_test=searchweb201556_2,searchweb201644_1_10001_10002_10005_301_10006_10012_10003_10004_62_10007,searchweb201560_2,searchweb1451318400_6149

[Sokol1]

А можно сылку на инструкцию?



https://www.arduino.cc/en/Tutorial/ShiftIn

[Shkval]

В zconfig в разделе [user] прописываешь User=Developer



В конфиге не было раздела, создал и прописал. Добавилась страница макросов вроде. Кнопку "Дефаульт" так и не увидел.

Господа, кто - нибудь помогите мне тупому вернуть заводские настройки контроллеру NJOY 32 для Cobra Z. Версия прошивки 1.672

[uiv]

На вкладке INFO внизу в окошке напечать DEFAULT и нажать кнопку справа от окошка.

Тогда появится кнопка сброса на заводские установки в панели кнопок.

[Shkval]

На вкладке INFO внизу в окошке напечать DEFAULT и нажать кнопку справа от окошка.

Тогда появится кнопка сброса на заводские установки в панели кнопок.

Кнопка появилась. При нажатии пишет Only for pro (может я немного не так написал). И всё после нажатия Ок ничего не происходит.

[uiv]

Значит у вас Лайт версия. Тогда только руками, автоматического возврата к заводским не будет.

Какая версия прошивки КобрыZ? Я выложу скриншоты дефолтных настроек.

[Shkval]

Значит у вас Лайт версия. Тогда только руками, автоматического возврата к заводским не будет.

Какая версия прошивки КобрыZ? Я выложу скриншоты дефолтных настроек.

Версия прошивки 1.672. Спасибо

[ClearSky]

Раскрутил джойстики и увидев что крепления плат почти одинаковые уже было обрадовался. Но не тут то было :-( оказывается в первой серии от ручки идет разъем 6 пин, а во второй 7.

Ну так как начал уже орудовать отверткой раскрутил и ручку.



Оказалось что провод на нижний курок передавили, но он работает. Вопрос от чего самопроизвольно срабатывают кнопки при движении ручки остался открытым.

Здравствуйте,нашел ваши сообщения о самопроизвольном срабатывании кнопок на кобре м5 когда гуглил эту проблему.Недавно джой купил и та же фигня с ним возникла через пару дней..Так вот,вы тогда нашли причину проблемы и ее решение?

Изменено 22 января 2016 пользователем ClearSky

[Alex_Oz]

Проверять разъемы и кабель.

Был один достоверно известный случай "холодной" пайки разъема в голове - хотя визуально все было тип-топ. Пропайка помогла.

Изменено 22 января 2016 пользователем Alex_Oz

[ClearSky]

Проверять разъемы и кабель.

Был один достоверно известный случай "холодной" пайки разъема в голове - хотя визуально все было тип-топ. Пропайка помогла.

Разъемы я смогу проверить,а вот как проверить кабель если видимых повреждений нет?Спец.оборудования нет,на ум приходит диод(лампочка)+батарейка,но как назло даже диода нет под рукой.

Завтра разберу и гляну,надеюсь что-то легко определяемое окажется.

Изменено 22 января 2016 пользователем ClearSky

[Alex_Oz]

Если визуально кабель не пережат - то проблема не в нём.

[ClearSky]

Если визуально кабель не пережат - то проблема не в нём.

Разобрал и вот фиг его знает:\

Разъем нормально воткнут,все вроде пропаяно на нем,явных перегибов не видно.Блин,хз че делать

P.S Плата засрана чем-то,ну флюсом походу(я в пайке нуб,к сожалению).Попробую аккуратно протереть спиртом и проверить

Изменено 23 января 2016 пользователем ClearSky

[Shkval]

Это не флюс Это спирт хреновый - после высыхания белый налёт оставляет. Если мне не изменяет память  - я переткнул разъёмчики и беда пропала. Если первая версия джойстика - поставьте программу настройки джоя с оф. сайта Дефендера.

[ClearSky]

Это не флюс Это спирт хреновый - после высыхания белый налёт оставляет. Если мне не изменяет память  - я переткнул разъёмчики и беда пропала. Если первая версия джойстика - поставьте программу настройки джоя с оф. сайта Дефендера.

Ты про широкий разъем от кабеля с термоусадкой?Подергал его,вытаскивать не стал,очень уж туго сидит.

Оп,уже перевоткнул.

Спиртом стер блямбу на дорожках возле разъема и еще много где.

Какой ... это паял

Изменено 23 января 2016 пользователем ClearSky

[ClearSky]

Собрал,все вроде работает.Минуту ручку крутил вертел,ничего не замигало.

Но не все так просто,ось твиста не работает

Ща опять буду разбирать походу

[ClearSky]

Мда,оказалось что один из проводков шлейфа резистора оказался перебит винтиком при сборке.Укладывал,укладывал эти проводки и все равно перебил,блин.

Запаял,кое как собрал,вроде все ок.

Всем огромное спасибо за советы и помощь!

[ClearSky]

Блин,все равно осталась проблема.Реже но все равно проявляется.При переключателе в самом нижнем положении вообще дико глючит.Стабильнее всего работает когда переключатель в центре(NAV).

Чаще всего срабатывают в положении ручки от себя-вправо

Изменено 24 января 2016 пользователем ClearSky

[Shkval]

Какая версия Вашего джойстика?

[ClearSky]

Тааксс,продолжаем выступление нашего цирка.Разобрал основание,перевоткнул разъем и проводки перед ним аккуратно приклеил кусочком скотча к корпусу,чтоб уже наверняка.Вроде не мигают кнопки.Уже и так и сяк крутил в разных положениях переключателя.

Какая версия Вашего джойстика?

Вторая серия,был 1.27,когда заметил проблему с кнопками перепрошился на Cobra Z 1.50C,потом еще 1_50_8 и 1_67_2 пробовал,в плане кнопок ничего не поменялось

Изменено 24 января 2016 пользователем ClearSky

[Shkval]

Ты только ручку разбирал или основание тоже? Скорее всего надо пошурудить разъём на основании

[ClearSky]

Ты только ручку разбирал или основание тоже? Скорее всего надо пошурудить разъём на основании

Разобрал основание,перевоткнул разъем и проводки перед ним аккуратно приклеил кусочком скотча к корпусу,чтоб уже наверняка.Вроде не мигают кнопки.



В последний раз именно основание и разбирал.Полетал немного -- вроде не глючит.Завтра посмотрим.

Если опять начнется,то попробую заменить весь шлейф от головы к контроллеру,главное из коннектора аккуратно старый вынуть.Вроде в каком-то из ВКБ'шных руководств видел как это сделать,только не помню в каком.

Изменено 24 января 2016 пользователем ClearSky

[night_fighter]

В последний раз именно основание и разбирал.Полетал немного -- вроде не глючит.Завтра посмотрим.

Если опять начнется,то попробую заменить весь шлейф от головы к контроллеру,главное из коннектора аккуратно старый вынуть.Вроде в каком-то из ВКБ'шных руководств видел как это сделать,только не помню в каком.

Вероятно это руководство по установке металлической механики.

[Over]

Возможно реализовать все 8 осей на не разблокированном njoy32 v1.1?

[night_fighter]

Возможно реализовать все 8 осей на не разблокированном njoy32 v1.1?

Увы, нельзя. Только после перепрошития.

[Over]

Увы, нельзя. Только после перепрошития.

Я понимаю что после перепрошития, я спрашиваю про "разблокировку" контроллера в версию PRO

[Over]

Увы, нельзя. Только после перепрошития.

Поясню более подробно: у меня Кобра 2-й ревизии с njoy32 v1.1 "лайт", прошил и "превратил" ее в Cobra Z. Сделал небольшой апгрейд по инструкции Cobra Z, педали мне подключать не требуется (на моих педалях свой контроллер). Вопрос: могу ли я по аналогии с подключением педалей, используя коннекторы всех осей на контроллере, вывести все оси на резисторы? Увидит ли их мой контроллер?

[Alex_Oz]

Поясню более подробно: у меня Кобра 2-й ревизии с njoy32 v1.1 "лайт", прошил и "превратил" ее в Cobra Z. Сделал небольшой апгрейд по инструкции Cobra Z, педали мне подключать не требуется (на моих педалях свой контроллер). Вопрос: могу ли я по аналогии с подключением педалей, используя коннекторы всех осей на контроллере, вывести все оси на резисторы? Увидит ли их мой контроллер?



Увидит. Если вы их настроите в рамках лимита EVALUATION (18 записей). Единственное ограничение для EVALUATION - блокированные клавиатура и мышь. Почитайте перед этим  мануал всё-таки - что там да как сделать чтоб активировать недостающие оси.

При ближайшей записи параметров поставьте сразу SD (Start Delay) =2.

Изменено 25 января 2016 пользователем Alex_Oz
